机械设计课程设计计算说明书设计题目：带式输送机的传动装置设计任务序号 2-3专业班学号设计者指导教师目录一、课程设计任务 ............................................................................... - 3 -二、传动装置总体设计 ....................................................................... - 4 -三、传动件设计 ................................................................................... - 8 -四、装配草图设计 ............................................................................. - 18 -五、轴的计算与校核 ......................................................................... - 20 -六、轴承基本额定寿命计算 ............................................................. - 27 -七、键的挤压强度校核计算 ............................................................. - 29 -八、箱体结构的设计 ......................................................................... - 30 -九、设计小结...................................................................................... - 32 - 附件一.................................................................................................. - 33 -一、课程设计任务设计题目：带式输送机的传动装置设计1 。
机械设计课程设计计算说明书
(3)油标油标用来检查油面高度，以保证有正常的油量。油标有各种结构类型，有的已定为国家标准件。
(4)通气器减速器运转时，由于摩擦发热，使机体内温度升高，气压增大，导致润滑油从缝隙向外渗漏。所以多在机盖顶部或窥视孔盖上安装通气器，使机体内热涨气自由逸出，达到集体内外气压相等，提高机体有缝隙处的密封性能。
2）运输机为一般工作机，速度不高，故选用9级精度(GB 10095-88)
3)材料选择。由表10-1选择大小齿轮材料为40Cr（表面淬火）,硬度为48-55HkC，
取安全系数 ，计算弯曲许用应力：
4）选小齿轮齿数
取 =0.8 K=1.3
按齿轮弯曲强度设计计算
查图11-8得
查图11-9得
取m=2
按齿面接触强度校核：
齿轮速度:
查表11-2知满足9级精度要求。
齿轮数据：
d（mm）
m
z
a（mm）
b(mm)
闭
式
齿
轮
小
63.16
2.0
30
155
60
18.5°
大
246.32
117
55
开
式
齿
轮
小
54
2.0
27
125
大
196
98
45
四、箱体结构设计
(1)窥视孔和窥视孔盖在减速器上部可以看到传动零件啮合处要开窥视孔，以便检查齿面接触斑点和齿侧间隙，了解啮合情况。润滑油也由此注入机体内。窥视孔上有盖板，以防止污物进入机体内和润滑油飞溅出来。
（6）制造条件及生产批量:一般机械厂制造，小批量生产。
机械课程设计计算及说明
一.《机械设计》课程设计任务书l.题目：铸工车间自动送砂带式运输机传动装置设计2.任务：(1).减速器装配图(1号)…………1张(2).低速轴工作图(3号)…………1张(3).大齿轮工作图(3号)…………l张(4).设计计算说明书……………1份3.时间：2007年1月8日至1月26日4.设计参数：(1).传动带鼓轮转速n=75r/min(2).鼓轮轴输入功率P=3kW(3).使用年限：5年5.其它条件：双班制16小时工作、连续单向运转、有轻微振动、室内工作、有粉尘。
小批量生产、底座(为传动装置的独立底座)用型钢焊抟。
2.2.4选择电动机的型号综合考虑电动机和传动装置的尺寸、重量、价格和带传动、减速器的传动比，可见方案2比较合适。
因此选用电动机型号为Y112M-42.2.5 电动机外形简图和主要安装尺寸电动机外形示意图(1).电动机的主要技术数据表：电动机型号额定功率(kW)电动机转速(r/min) 质量（kg）同步满载Y112M－4 4 1500 1440 43(2).电动机的外型和安装尺寸表：H＝112 mm A＝190 mm B＝140 mm C＝70 mm D＝28 mmE＝60 mm F×GD＝8×7 mm G＝24 mm K＝12 mmAB＝245 mm AD＝190 mm AC＝115 mm HD＝265 mm AA＝50 mmBB＝180 mm HA＝15 mm L＝400 mm2.3 总传动比的确定和各级传动比的分配2.3.1 理论总传动比i总＝n m/n w＝1440/75＝19.22.3.2各级传动比的分配及其说明取V带传动比：i带＝3.5电动机型号Y112M-4i总＝19.2i带＝3.53.2 低速级齿轮传动设计计算3.2.1 低速级齿轮的设计计算1、齿轮传动设计计算（1）选择齿轮类型、材料、精度等级及齿数[1]选用斜齿圆柱齿轮传动。
[2]选用软齿面、闭式传动。
大三机械课程设计说明书
机械设计课程设计计算阐明书设计题目: 带式输送机旳传动装置设计任务序号 2-3专业班学号设计者指导教师目录一、课程设计任务 .................................................... 错误!未定义书签。
二、传动装置总体设计 ............................................ 错误!未定义书签。
三、传动件设计 ........................................................ 错误!未定义书签。
四、装配草图设计 .................................................... 错误!未定义书签。
五、轴旳计算与校核 ................................................ 错误!未定义书签。
六、轴承基本额定寿命计算 .................................... 错误!未定义书签。
七、键旳挤压强度校核计算 .................................... 错误!未定义书签。
八、箱体构造旳设计 ................................................ 错误!未定义书签。
九、设计小结............................................................. 错误!未定义书签。
附件一......................................................................... 错误!未定义书签。
一、课程设计任务设计题目: 带式输送机旳传动装置设计1 。
传动系统示意图方案2: 电机→带传动→两级展开式圆柱齿轮(斜齿或直齿）减速器→工作机1—电动机；2—带传动；3—圆柱齿轮减速器；4—联轴器；5—输送带；6—滚筒2. 原始数据设计带式输送机传动装置中旳二级圆1 2 3 4 5 6 7 柱齿轮减速器, 原始数据如表所示：皮带旳有效拉力F4000 4500 3000 4000 3000 3200 4200 N输送带工作速度v0.8 0.85 1.20 1.00 1.40 1.30 1.00 m/s输送带滚筒直径d315 355 400 400 355 300 375 mm3. 设计条件1.工作条件: 机械厂装配车间；两班制, 每班工作四小时；空载起动、持续、单向运转, 载荷平稳；2.有效期限及检修间隔：工作期限为8年, 每年工作250日；检修期定为三年；3.生产批量及生产条件：生产数千台, 有铸造设备；4.设备规定: 固定；5.生产厂: 减速机厂。
机械设计课程设计说明书
2）电动机容量
电动机所需功率 kw， ;
因此 kw,由电机至运输带的传动总效率为 式中： 分别为带传动、轴承、齿轮传动、联轴器和滚筒的传动效率。取η1=0.96，η2=0.98（滚子轴承），η3=0.97（齿轮精度8级，不包括轴承效率），η4=0.99（齿轮联轴器）η5=0.96，则 ，
其误差< ,故允许。
（4）验验算带速v
V= = 6.78m/s,在5~25m/s范围类，带速合适。
（5）确定带长和中心距a
初步选取中心距a=650mm,可得带长
L=2a+ ( )+ =2 650+ (90+224)+
L=1799.9由普通V带的基准长度系列选出L=1800
由下式计算实际中心距为
a= = =650.1(6)验算小带轮包角 ，

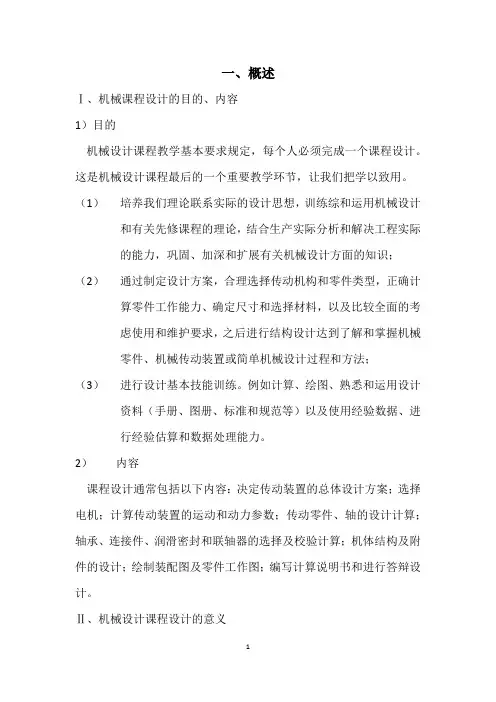

一、概述
Ⅰ、机械课程设计的目的、内容
1）目的
机械设计课程教学基本要求规定，每个人必须完成一个课程设计。这是机械设计课程最后的一个重要教学环节，让我们把学以致用。
（1）培养我们理论联系实际的设计思想，训练综和运用机械设计和有关先修课程的理论，结合生产实际分析和解决工程实际的能力，巩固、加深和扩展有关机械设计方面的知识；
查表6.3，得ZE＝189.8【锻坯】；取Zε＝0.88【平均值】
实际传动比 =5.28，可得： =50.6,取 =50
(8)模数 = / =50/25=2,按标准取m=2;分度圆直径d1＝mz1=50, d2＝264
中心距a= =157 ;
齿宽b=ψd.d1=50,根据经验，取 =55, =50;
(5)选取载荷系数K由表6.2查得KA＝1.3；取KV＝1.1，Kα＝1.1，Kβ＝1；
机械设计课程设计说明书(完整版)
机械设计课程设计原始资料一、设计题目热处理车间零件输送设备的传动装备二、运动简图图11—电动机2—V带3—齿轮减速器4—联轴器5—滚筒6—输送带三、工作条件该装置单向传送,载荷平稳,空载起动,两班制工作，使用期限5年(每年按300天计算），输送带的速度容许误差为±5％.四、原始数据滚筒直径D（mm):320运输带速度V（m/s）:0。
75滚筒轴转矩T（N·m）:900五、设计工作量1减速器总装配图一张2齿轮、轴零件图各一张3设计说明书一份六、设计说明书内容1。
运动简图和原始数据2。
电动机选择3. 主要参数计算4. V带传动的设计计算5。
减速器斜齿圆柱齿轮传动的设计计算6. 机座结构尺寸计算7。
轴的设计计算8. 键、联轴器等的选择和校核9。
滚动轴承及密封的选择和校核10。
润滑材料及齿轮、轴承的润滑方法11。
齿轮、轴承配合的选择12。
参考文献七、设计要求1. 各设计阶段完成后，需经指导老师审阅同意后方能进行下阶段的设计;2. 在指定的教室内进行设计.一. 电动机的选择一、电动机输入功率二、电动机输出功率其中总效率为查表可得Y132S—4符合要求,故选用它。
Y132S—4(同步转速，4极）的相关参数表1二。
主要参数的计算一、确定总传动比和分配各级传动比传动装置的总传动比查表可得V带传动单级传动比常用值2~4,圆柱齿轮传动单级传动比常用值为3~5，展开式二级圆柱齿轮减速器。
初分传动比为,，。
二、计算传动装置的运动和动力参数本装置从电动机到工作机有三轴，依次为Ⅰ，Ⅱ，Ⅲ轴，则1、各轴转速2、各轴功率3、各轴转矩表2三 V带传动的设计计算一、确定计算功率查表可得工作情况系数故二、选择V带的带型根据，由图可得选用A型带。
三、确定带轮的基准直径并验算带速1、初选小带轮的基准直径。
查表8—6和8—8可得选取小带轮的基准直径2、验算带速按计算式验算带的速度因为，故此带速合适。
3、计算大带轮的基准直径。
同济大学-机械设计课程设计-设计说明书
减速器（一台），两级圆柱齿轮减速器，4 0.96 （课程设计教材 P86 表 12-8）
传动装置总效率
a 1234 0.827
所需电动机输出功率
PPed Pd ，且通常多选用同步转速为
1500r/min 的电动机。查课程设计教材 P193 表 19-1，
选择，具体参数为
a 0.827 Pd 2.49kw
电动机型号 额定功率 同步转速
Y100L2-4
3
1500
具体安装尺寸见 P194 表 19-3
满载转速 1420
-4-
电动机型号 Y100L2-4
同济大学
机械设计课程设计计算说明书
三、总传动比及各级传动比
电动机满载转速 nm 1420r min
T1 1.66104 N m
