【CN209419333U】一种新型无刷电机绕线骨架【专利】
【CN209748323U】一种直流无刷电动机【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920596584.1(22)申请日 2019.04.28(73)专利权人 宁波市兴宇电机制造有限公司地址 315500 浙江省宁波市奉化区经济技术开发区汇源路297号(72)发明人 袁小存 袁贤涛 徐春雷 (74)专利代理机构 宁波浙成知识产权代理事务所(特殊普通合伙) 33268代理人 洪松(51)Int.Cl.H02K 5/18(2006.01)H02K 5/24(2006.01)H02K 5/10(2006.01)(54)实用新型名称一种直流无刷电动机(57)摘要本实用新型公开的一种直流无刷电动机，包括壳体，壳体包括下壳以及与下壳相适配的上壳，下壳底端设有底脚，下壳外侧对称设有至少两个第一连接耳，上壳外侧对称设有至少两个第二连接耳，第一连接耳与第二连接耳通过螺钉配合连接；主轴，主轴转动设置在壳体内，主轴两端均通过轴承与壳体转动连接，主轴两端均穿出壳体外侧，主轴中部设有转子，转子外侧罩设有定子，定子固定于壳体内，主轴一端设有缓冲弹簧，缓冲弹簧一端与壳体内端面相抵，缓冲弹簧另一端与主轴上的台阶相抵。
本实用新型具备安装方便、结构简单、运动平稳的优点。
权利要求书1页 说明书3页 附图2页CN 209748323 U 2019.12.06C N 209748323U权 利 要 求 书1/1页CN 209748323 U1.一种直流无刷电动机，其特征在于：包括壳体(1)，所述壳体（1）包括下壳（11）以及与下壳（11）相适配的上壳（12），所述下壳（11）底端设有底脚（111），所述下壳（11）外侧对称设有至少两个第一连接耳（112），所述上壳（12）外侧对称设有至少两个第二连接耳（121），所述第一连接耳（112）与第二连接耳（121）通过螺钉（2）配合连接；主轴（3），所述主轴（3）转动设置在壳体(1)内，所述主轴（3）两端均通过轴承（4）与壳体（1）转动连接，所述主轴（3）两端均穿出壳体（1）外侧，所述主轴（3）中部设有转子（5），所述转子（5）外侧罩设有定子（6），所述定子（6）固定于壳体（1）内，所述主轴（3）一端设有缓冲弹簧（7），所述缓冲弹簧（7）一端与壳体（1）内端面相抵，缓冲弹簧（7）另一端与主轴（3）上的台阶（31）相抵。

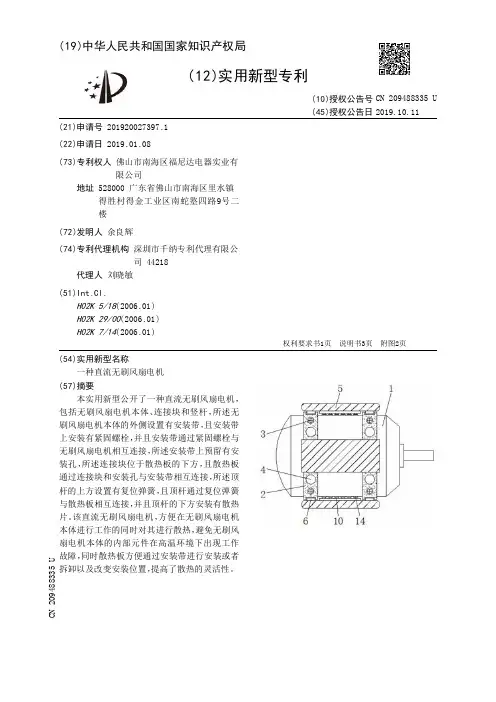

【CN209488335U】一种直流无刷风扇电机【专利】
3 .根据权利要求1所述的一种直流无刷风扇电机，其特征在于：所述紧固螺栓(3)和安 装孔(4)均在安装带(2)上等角度分布，且紧固螺栓(3)和安装孔(4)相互交错分布。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920027397 .1
(22)申请日 2019 .01 .08
(73)专利权人 佛山市南海区福尼达电器实业有 限公司
地址 528000 广东省佛山市南海区里水镇 得胜村得金工业区南蛇墪四路9号二 楼
(72)发明人 余良辉
(74)专利代理机构 深圳市千纳专利代理有限公 司 44218
代理人 刘晓敏
(51)Int .Cl . H02K 5/18(2006 .01) H02K 29/00(2006 .01) H02K 7/14(2006 .01)
( 54 )实用新型名称 一种直流无刷风扇电机
( 57 )摘要 本实用新型公开了一种直流无刷风扇电机，
实用新型内容 [0004] 本实用新型的目的在于提供一种直流无刷风扇电机，以解决上述背景技术中提出 的现有的直流无刷风扇电机在进行长时间的工作之后容易出现较为严重的发热情况，在持 续发热的 情况下进行工作容易缩短电 机的 使 用寿命 ，从而需要反复进行维修 ，影响 用户的 使用体验的问题。 [0005] 为实现上述目的，本实用新型提供如下技术方案：一种直流无刷风扇电机，包括无 刷风扇电机本体、连接块和竖杆，所述无刷风扇电机本体的外侧设置有安装带，且安装带上 安装有紧固螺栓 ，并且安装带通过紧固螺栓与无 刷风 扇电 机 相互连接 ，所述安装带上预留 有安装孔，且安装带的外侧设置有散热板，所述连接块位于散热板的下方，且散热板通过连 接块和安装孔与安装带相互连接，所述散热板的内部开设有收纳槽，且收纳槽上预留有限 位槽 ，所述竖杆位于收 纳槽的 内 侧 ，且竖杆 与散热板 相互连接 ，所述竖杆的 下方设置有顶 杆，且顶杆上预留有竖槽，并且顶杆通过竖槽与竖杆相互连接，所述顶杆的上方安装有限位 板，且限位板与限位槽相互连接，所述顶杆的上方设置有复位弹簧，且顶杆通过复位弹簧与 散热板相互连接，并且顶杆的下方安装有散热片。 [0006] 优选的，所述安装带为环状结构，且安装带的个数设置有2个，并且2个安装带均为 铁制金属材质。 [0007] 优选的，所述紧固螺栓和安装孔均在安装带上等角度分布，且紧固螺栓和安装孔 相互交错分布。 [0008] 优选的，所述散热板为铜制金属材质，且散热板下方的连接块为磁铁材质。 [0009] 优选的，所述顶杆嵌套在竖杆的外侧，且竖杆与散热板为一体化结构。 [0010] 优选的，所述顶杆与复位弹簧构成伸缩结构，且顶杆上的限位板与限位槽构成滑 动结构。 [0011] 与现有技术相比，本实用新型的有益效果是：该直流无刷风扇电机， [0012] 1、方便在无刷风扇电机本体进行工作的同时对其进行散热，避免无刷风扇电机本 体的内部元件在高温环境下出现工作故障 ，同时散热板方便通过安装带进行安装或者拆卸 以及改变安装位置，提高了散热的灵活性；
一种新型无人机的无刷电机绕线结构[实用新型专利]
![一种新型无人机的无刷电机绕线结构[实用新型专利]](https://img.taocdn.com/s3/m/08f8a9cdccbff121dc368342.png)
专利名称：一种新型无人机的无刷电机绕线结构专利类型：实用新型专利
发明人：宜尔轩
申请号：CN201520941328.3
申请日：20151124
公开号：CN205195444U
公开日：
20160427
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种新型无人机的无刷电机绕线结构，包括用于绕制的导线和电机定子，电机定子上设置有若干用于绕制导线的定子槽，定子槽的截面形状设置为矩形，并且，导线的截面形状设置为矩形。
本实用新型定子槽的截面形状设置为矩形，并且，导线的截面形状设置为矩形，如此，在与原有定子槽面积接近情况下可达到更高的槽满率，从而使电机达到较高的能量密度。
申请人：深圳飞马机器人科技有限公司
地址：518000 广东省深圳市南山区南头街道南头关二路智恒产业园16栋1楼
国籍：CN
代理机构：深圳众鼎专利商标代理事务所(普通合伙)
更多信息请下载全文后查看。
一种电机绕线机[发明专利]
![一种电机绕线机[发明专利]](https://img.taocdn.com/s3/m/2c69065cfd0a79563d1e7297.png)
专利名称：一种电机绕线机
专利类型：发明专利
发明人：邓君,何楚亮
申请号：CN201910154214.7申请日：20160720
公开号：CN109818468A
公开日：
20190528
专利内容由知识产权出版社提供
摘要：本发明公布了一种电机绕线机，包括配电控制箱、后送线箱、前送线箱、绕线装置；后送线箱连接送线电机；后送线箱和前送线箱内设有线盘；线盘连接线盘电机；线盘内部侧边设有送线管，线盘前端设有绕线导向头、送线头；绕线装置内绕线底板连接夹紧电机；绕线底板上设置有与旋转电机连接的旋转轴；绕线底板两侧设有滑杆；滑杆下端连接推动气缸，上端连接铰接板；铰接板上设有绕线导向夹；旋转轴上方设有锥形压头位于U形板上。
它能实现产品线圈的全自动绕制，线圈绕制稳定可靠，均匀性好，绕制速度快，大大提高电机生产效率，降低工人劳动强度。
申请人：邓君
地址：523000 广东省东莞市松山湖大学路1号东莞理工学院机械楼12N301
国籍：CN
更多信息请下载全文后查看。
【CN209497373U】一种电机绕线机【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920587658.5(22)申请日 2019.04.26(73)专利权人 安徽润丰电气有限公司地址 246300 安徽省安庆市潜山市梅城镇皖水路018号1栋(72)发明人 储诚彬 (74)专利代理机构 合肥汇融专利代理有限公司34141代理人 赵宗海(51)Int.Cl.H02K 15/08(2006.01)(54)实用新型名称一种电机绕线机(57)摘要本实用新型公开了一种电机绕线机，包括工作台，所述工作台上端面一侧通过滚动轴承转动连接有三根固定轴，固定轴的下端杆体外壁均通过键固定有齿轮，相邻两个齿轮间相互啮合，所述工作台的下部通过螺钉固定连接有伺服电机，伺服电机的输出端和中间所述固定轴通过锥齿轮组传动连接，所述固定轴的上端均固定连接有转盘，所述转盘的顶部面中心位置焊接固定有固定装置。
本设备能够实现对不同尺寸的转子固定，避免了绕线过程中转子滑动，提高绕线的质量，还保证在绕线过程中铜线处于拉紧状态，避免了铜线绕线不均、不紧密和铜线断裂的现象，提高产品质量的同时也提高了工作效率，加上绕线时一次能完成多个转子绕线，提高了工作效率。
权利要求书1页 说明书3页 附图5页CN 209497373 U 2019.10.15C N 209497373U权 利 要 求 书1/1页CN 209497373 U1.一种电机绕线机，包括工作台(1)，其特征在于，所述工作台(1)上端面一侧通过滚动轴承转动连接有三根固定轴(2)，固定轴(2)的下端杆体外壁均通过键固定有齿轮(3)，相邻两个齿轮(3)间相互啮合，所述工作台(1)的下部通过螺钉固定连接有伺服电机(4)，伺服电机(4)的输出端和中间所述固定轴(2)通过锥齿轮组(5)传动连接，所述固定轴(2)的上端均固定连接有转盘(6)，所述转盘(6)的顶部面中心位置焊接固定有固定装置(7)，所述固定装置(7)包括固定柱(701)，所述固定柱(701)为空心结构，固定柱(701)上端外壁开设有螺纹，所述固定柱(701)内底面中心位置连接有转动杆(702)，转动杆(702)的上端穿过固定柱(701)的顶面，所述固定柱(701)的顶面上还焊接有固定块(703)，固定块(703)的水平方向上开设有插孔一，所述转动杆(702)靠近固定块(703)一侧的杆体外壁上也开设有多个插孔二，固定块(703)和转动杆(702)的插孔内固定有插销(704)，所述固定柱(701)的两侧内壁均匀交错焊接有水平板(705)，水平板(705)的上端面均开设有滑槽(706)，且水平板(705)的上端面均设有移动板(707)，移动板(707)的下端面焊接有滑块(708)，滑块(708)滑动连接在滑槽(706)内，所述移动板(707)靠近转动杆(702)的一侧端面上均开设有凹槽(709)，所述转动杆(702)的杆体外侧均匀焊接有多个凸轮(710)，凸轮(710)的一侧滑动连接在凹槽(709)内，所述移动板(707)远离转动杆(702)的一侧设有压块(711)，压块(711)与移动板(707)之间固定连接有多个弹簧(712)，所述压块(711)远离移动板(707)的一侧还固定有压紧环(713)，所述固定柱(701)的两侧外壁还交错开设有圆弧孔(714)，压紧环(713)滑动接触连接在圆弧孔(714)内，所述圆弧孔(714)的下端面中间位置外侧还开设有卡槽(715)，所述压紧环(713)的下端面还固定有卡块(716)，卡块(716)滑动连接在卡槽(715)内，所述凸轮(710)远离移动板(707)的一侧在固定柱(701)内壁上均焊接有连接板(717)，连接板(717)与移动板(707)之间固定连接有多根弹性绳(718)，所述工作台(1)上端远离固定装置(7)的一侧设有放线装置(8)，所述放线装置(8)包括安放盘(801)，安放盘(801)上套设有三卷铜线，铜线上均设有承重块(802)，承重块(802)两侧贯穿开设有圆孔，铜线与圆孔滑动接触，所述安放盘(801)与固定装置(7)之间在工作台(1)的上端面固定有三个压线辊(803)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920388132.4
(22)申请日 2019.03.26
(73)专利权人 浙江融兴电动科技有限公司
地址 311100 浙江省杭州市余杭区南公河
路1号6幢202室
(72)发明人 黄光欣 李荣贵 赵志强 李国锋
(74)专利代理机构 杭州中利知识产权代理事务
所(普通合伙) 33301
代理人 周中普
(51)Int.Cl.
H02K 1/18(2006.01)
H02K 1/20(2006.01)
H02K 1/14(2006.01)
H02K 3/46(2006.01)
(54)实用新型名称一种新型无刷电机绕线骨架(57)摘要本实用新型涉及电机技术领域，尤其涉及一种新型无刷电机绕线骨架。
包括塑料骨架和固定在塑料骨架上的定子铁芯，塑料骨架包括中间圆筒、前部端板、后部端板，前部端板和后部端板分别固定在中间圆筒的前后两端，中间圆筒内壁上以圆形阵列的方式设置数件径向绕线架，径向绕线架内设置贯穿定子铁芯外壁的径向槽；圆筒形的定子铁芯内壁以圆形阵列的方式设置数件径向铁芯块，径向铁芯块插入径向槽内。
定子铁芯为一体化设计，可以减少漏磁问题，通过径向绕线架包裹住径向铁芯块，可以有效的保护线圈，使得本产品稳定性更好，通过在径向铁芯块上设置中部圆弧铁片，还可以增加电机输出效率。
通过设置轴向孔，可以起到对定子铁芯散热的作
用。
权利要求书1页 说明书3页 附图7页CN 209419333 U 2019.09.20
C N 209419333
U
权 利 要 求 书1/1页CN 209419333 U
1.一种新型无刷电机绕线骨架，包括塑料骨架（1）和固定在塑料骨架（1）上的定子铁芯（2），其特征在于：塑料骨架（1）包括中间圆筒（11）、前部端板（12）、后部端板（13），圆筒形的定子铁芯（2）内壁紧贴中间圆筒（11）外壁进而固定，前部端板（12）和后部端板（13）分别固定在中间圆筒（11）的前后两端，通过前部端板（12）和后部端板（13）用于轴向固定定子铁芯（2），中间圆筒（11）内壁上以圆形阵列的方式设置数件径向绕线架（14），径向绕线架（14）内设置贯穿定子铁芯（2）外壁的径向槽（141）；圆筒形的定子铁芯（2）内壁以圆形阵列的方式设置数件径向铁芯块（21），径向铁芯块（21）插入径向槽（141）内。
2.根据权利要求1所述的一种新型无刷电机绕线骨架，其特征在于：径向绕线架（14）内设置径向槽（141）后径向绕线架（14）的壁厚≤0.4mm。
3.根据权利要求1或2所述的一种新型无刷电机绕线骨架，其特征在于：定子铁芯（2）的外壁上设置轴向的外壁凹槽（22）。
4.根据权利要求1所述的一种新型无刷电机绕线骨架，其特征在于：径向铁芯块（21）靠中间侧设置中部圆弧铁片（211）。
2。
