室内消防喷淋系统安装施工工艺.
QB-CNCEC J050104-2004 室内消防喷淋系统安装工艺标准
室内消防喷淋系统安装工艺标准（QB-CNCEC J050104-2004）1 适用范围本工艺标准适用于工业及民用建筑的室内消防喷淋系统的安装。
2 施工准备2.1 原材料要求2.1.1 系统组件、管件及其它设备、材料应符合设计要求和国家有关标准，并具有出厂合格证明书。
2.1.2 喷头、报警阀、压力开关、水流指示器等主要系统组件经过国家消防产品质量监督检验中心检测合格。
2.1.3 对阀门进行外观检查，其零部件应齐全完好，阀瓣和操作机构动作灵活，报警阀逐个进行渗漏试验。
2.1.4 管材、管件经外观检查，表面无裂纹、缩孔、夹渣、折叠和重皮，螺纹密封面完整无损伤毛刺。
镀锌钢管表面不得有镀锌层脱落、锈蚀，法兰密封面完整、光洁，符合规定。
2.1.5 现场检查喷头的型号、规格是否与设计相符，其商标、动作温度、型号、制造厂及生产年月标志齐全，外观无损伤和缺陷，喷头螺纹密封面无伤痕、毛刺、断丝、缺丝。
闭式喷头从每批中抽查1%且不少于5只进行密封性能试验，试验压力为3Mpa，试验时间≥3min，无渗漏、无损伤为合格。
1只不合格须加倍抽查，仍有1只不合格该批喷头不准使用。
2.1.6 报警阀、水流指示器应有商标、型号、规格标志和水流方向永久性标志。
报警阀、控制阀和警铃的铃锤应动作和转动灵活。
无卡涩、阻滞，阀内清洁无异物。
报警阀逐个进行渗漏试验，试验压力为2倍额定工作压力，试验时间5min，无渗漏为合格。
2.1.7 压力开关水流指示器及水位气压阀门限位等监视及报警装置应有铭牌安全操作指示标志和说明书，传输信号应灵敏可靠，不合格不得使用。
2.1.8 其他材料：电焊条、聚四氯乙烯生料带、厌氧胶填料、铅油、小线、石（粉）笔、金属垫片、型钢、石棉橡胶板、塑料板、螺母、立管卡，经检验符合质量要求。
各种非金属密封垫片的质地应柔软、无老化变质分层，表面无损折、皱纹。
2.2 作业人员的要求主要工作人员：电气焊、起重、管工、电工，特殊工种持证上岗。
消防喷淋系统施工方案
消防喷淋系统施工方案一、引言消防喷淋系统是建筑物中非常重要的消防设施之一，可以在火灾发生时快速进行灭火，有效保护人员生命和财产安全。
本文旨在探讨消防喷淋系统的施工方案，包括设计原则、施工流程、材料准备等内容。
二、设计原则1. 消防喷淋系统类型消防喷淋系统通常分为干式喷淋系统和湿式喷淋系统两种类型，根据建筑物的实际情况选择合适的系统类型。
2. 喷头布局喷头的布局应考虑建筑物的结构、火灾风险、人员密集程度等因素，保证火灾发生时可以全面覆盖火灾现场。
3. 管道设计管道设计应符合相关标准要求，保证消防水源充足，管道布置合理，减少管道阻力，确保系统正常运行。
三、施工流程1. 准备工作1.调查勘察：对建筑物进行全面勘察，确定消防喷淋系统的设计方案。
2.材料准备：准备消防喷淋系统所需的管道、喷头、阀门等材料。
3.安全防护：施工现场应设置明显的安全警示标识，确保施工人员安全。
2. 施工步骤1.安装管道：按照设计方案，在建筑物内部布置消防喷淋系统的管道。
2.安装喷头：根据设计要求，在合适位置安装消防喷淋系统的喷头。
3.安装控制阀门：安装控制阀门和管道连接，确保系统可以正常控制水源。
4.联通水源：将消防喷淋系统与水源管道连接，进行水压测试。
5.系统调试：进行系统的调试和检测，确保系统运行正常。
四、质量控制1. 施工质量检查在施工过程中，应有专人对每个施工环节进行质量检查，发现问题及时整改。
2. 系统验收完成施工后，应邀请相关部门对消防喷淋系统进行验收，验收合格后方可投入使用。
五、总结消防喷淋系统的施工是一项细致复杂的工作，需要严格按照设计要求进行施工，确保系统的正常运行。
合理的设计原则和施工流程是保证消防喷淋系统施工质量的关键。
希望通过本文的探讨，可以对消防喷淋系统的施工提供一定的参考和指导。

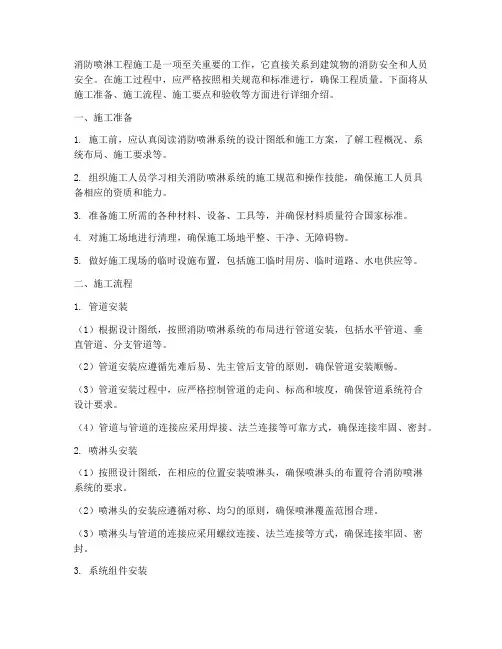

消防喷淋工程施工
消防喷淋工程施工是一项至关重要的工作，它直接关系到建筑物的消防安全和人员安全。
在施工过程中，应严格按照相关规范和标准进行，确保工程质量。
下面将从施工准备、施工流程、施工要点和验收等方面进行详细介绍。
一、施工准备1. 施工前，应认真阅读消防喷淋系统的设计图纸和施工方案，了解工程概况、系统布局、施工要求等。
2. 组织施工人员学习相关消防喷淋系统的施工规范和操作技能，确保施工人员具备相应的资质和能力。
3. 准备施工所需的各种材料、设备、工具等，并确保材料质量符合国家标准。
4. 对施工场地进行清理，确保施工场地平整、干净、无障碍物。
5. 做好施工现场的临时设施布置，包括施工临时用房、临时道路、水电供应等。
二、施工流程1. 管道安装（1）根据设计图纸，按照消防喷淋系统的布局进行管道安装，包括水平管道、垂直管道、分支管道等。
（2）管道安装应遵循先难后易、先主管后支管的原则，确保管道安装顺畅。
（3）管道安装过程中，应严格控制管道的走向、标高和坡度，确保管道系统符合设计要求。
（4）管道与管道的连接应采用焊接、法兰连接等可靠方式，确保连接牢固、密封。
2. 喷淋头安装（1）按照设计图纸，在相应的位置安装喷淋头，确保喷淋头的布置符合消防喷淋系统的要求。
（2）喷淋头的安装应遵循对称、均匀的原则，确保喷淋覆盖范围合理。
（3）喷淋头与管道的连接应采用螺纹连接、法兰连接等方式，确保连接牢固、密封。
3. 系统组件安装（1）安装消防喷淋系统的各种组件，包括消防水泵、稳压泵、消防水箱、阀门等。
（2）组件安装应严格按照设计图纸和安装要求进行，确保组件安装牢固、密封。
（3）消防水泵、稳压泵等设备的安装应符合相关设备安装规范，确保设备正常运行。
4. 系统调试（1）系统调试应在所有管道、喷淋头、组件等安装完毕后进行。
（2）调试过程中，应检查系统的水压、流量、喷淋覆盖范围等是否符合设计要求。
（3）对系统进行故障排查和处理，确保系统运行稳定、可靠。
消防喷淋施工工艺
消防喷淋施工工艺前言消防喷淋系统是一种用于消防灭火的自动喷水灭火设备，广泛应用于建筑、地下停车场、工厂等场所。
消防喷淋施工工艺是保障消防系统正常使用、确保消防安全的重要环节。
本文将介绍消防喷淋施工工艺的主要步骤和注意事项。
施工前准备在进行消防喷淋施工之前，需要进行充分的准备工作，包括：1.施工方案的编制：根据建筑物的使用性质、高度、面积等情况，制定合理的消防喷淋施工方案。
2.工程测量：进行场地测量，确定喷淋头的布置位置和管道的走向。
3.材料准备：准备喷淋头、管道、控制阀、水泵等装备。
4.保障安全：在施工期间，应保障工人的人身安全，避免施工过程中发生安全事故。
施工步骤1.布置管道系统：根据测量结果，按照施工方案进行管道敷设，包括水平管道和立管道。
2.安装喷淋头：依照施工方案布置喷淋头，通过支架和法兰等连接方式将喷淋头与管道相连。
3.安装控制阀：将控制阀与管道相连，控制阀的数量和位置应符合施工方案要求。
4.连接水泵：连通水源、水泵和管道，形成循环供水系统。
5.联调系统：对喷淋系统进行调试和联调，确保系统安全可靠、性能符合规定要求。
施工中注意事项1.设计符合标准: 消防喷淋系统的施工必须符合国家相关标准，如GB/T 5135.5-2010《自动喷水灭火系统第5部分：喷淋系统》等。
2.安全施工: 在施工过程中应注意人身安全，如使用安全带、安装安全网等。
3.施工质量控制: 消防喷淋系统的施工需要经过监理单位验收才能投入使用，施工单位应按照规定要求进行质量控制，保证施工质量达到验收标准。
4.设备防腐蚀: 对于易受腐蚀的管道，需要进行防腐处理，以延长使用寿命。
消防喷淋系统作为一种自动喷水灭火设备，它使用方便、效果显著，在消防安全工作中发挥着重要作用。
而消防喷淋施工工艺是保证消防系统正常使用、确保消防安全的重要环节。
只有注重消防喷淋施工工艺的细节，严格按照相关标准要求进行施工，才能确保消防喷淋系统的安全可靠。

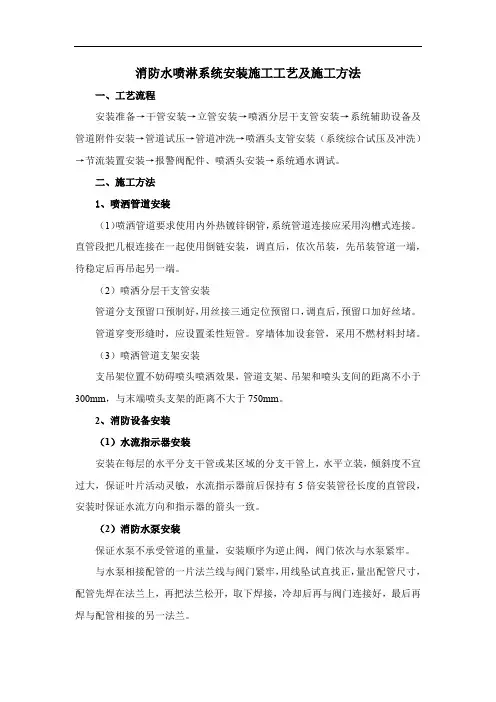

消防水喷淋系统安装施工工艺及施工方法
消防水喷淋系统安装施工工艺及施工方法一、工艺流程安装准备→干管安装→立管安装→喷洒分层干支管安装→系统辅助设备及管道附件安装→管道试压→管道冲洗→喷洒头支管安装（系统综合试压及冲洗）→节流装置安装→报警阀配件、喷洒头安装→系统通水调试。
二、施工方法1、喷洒管道安装（1）喷洒管道要求使用内外热镀锌钢管，系统管道连接应采用沟槽式连接。
直管段把几根连接在一起使用倒链安装，调直后，依次吊装，先吊装管道一端，待稳定后再吊起另一端。
（2）喷洒分层干支管安装管道分支预留口预制好，用丝接三通定位预留口，调直后，预留口加好丝堵。
管道穿变形缝时，应设置柔性短管。
穿墙体加设套管，采用不燃材料封堵。
（3）喷洒管道支架安装支吊架位置不妨碍喷头喷洒效果，管道支架、吊架和喷头支间的距离不小于300mm，与末端喷头支架的距离不大于750mm。
2、消防设备安装（1）水流指示器安装安装在每层的水平分支干管或某区域的分支干管上，水平立装，倾斜度不宜过大，保证叶片活动灵敏，水流指示器前后保持有5倍安装管径长度的直管段，安装时保证水流方向和指示器的箭头一致。
（2）消防水泵安装保证水泵不承受管道的重量，安装顺序为逆止阀，阀门依次与水泵紧牢。
与水泵相接配管的一片法兰线与阀门紧牢，用线坠试直找正，量出配管尺寸，配管先焊在法兰上，再把法兰松开，取下焊接，冷却后再与阀门连接好，最后再焊与配管相接的另一法兰。
（3）喷洒头安装喷洒头的两翼方向应成排统一安装，护口盘要紧贴吊顶，走廊单排的喷头两翼应横向安装。
3、喷洒管道试验（1）系统试验压力1.6MPa，稳压30min，目测管网无泄漏和变形，且压力降不大于0.05MPa为合格。
（2）管道冲洗：冲洗前将系统中的流量减压孔板过滤装置拆除，进行水冲洗试验，其冲洗强度应达到消防时最大设计流量，冲洗水质合格后再装好流量减压过滤装置（3）喷洒管道在管道试压、冲洗合格后要进行管道严密性试验，稳压24h，无泄漏为合格。

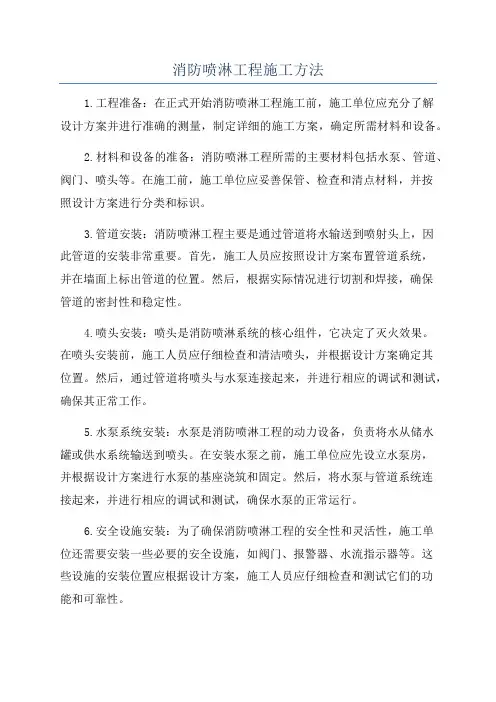

消防喷淋工程施工方法
消防喷淋工程施工方法1.工程准备：在正式开始消防喷淋工程施工前，施工单位应充分了解设计方案并进行准确的测量，制定详细的施工方案，确定所需材料和设备。
2.材料和设备的准备：消防喷淋工程所需的主要材料包括水泵、管道、阀门、喷头等。
在施工前，施工单位应妥善保管、检查和清点材料，并按照设计方案进行分类和标识。
3.管道安装：消防喷淋工程主要是通过管道将水输送到喷射头上，因此管道的安装非常重要。
首先，施工人员应按照设计方案布置管道系统，并在墙面上标出管道的位置。
然后，根据实际情况进行切割和焊接，确保管道的密封性和稳定性。
4.喷头安装：喷头是消防喷淋系统的核心组件，它决定了灭火效果。
在喷头安装前，施工人员应仔细检查和清洁喷头，并根据设计方案确定其位置。
然后，通过管道将喷头与水泵连接起来，并进行相应的调试和测试，确保其正常工作。
5.水泵系统安装：水泵是消防喷淋工程的动力设备，负责将水从储水罐或供水系统输送到喷头。
在安装水泵之前，施工单位应先设立水泵房，并根据设计方案进行水泵的基座浇筑和固定。
然后，将水泵与管道系统连接起来，并进行相应的调试和测试，确保水泵的正常运行。
6.安全设施安装：为了确保消防喷淋工程的安全性和灵活性，施工单位还需要安装一些必要的安全设施，如阀门、报警器、水流指示器等。
这些设施的安装位置应根据设计方案，施工人员应仔细检查和测试它们的功能和可靠性。
7.施工验收和维护：在消防喷淋工程施工完成后，相关部门会对其进行验收，并发放相应的合格证明。
施工单位在接到验收合格后，应做好相应的维护工作，定期对系统进行检查和测试，确保其正常运行。
综上所述，消防喷淋工程施工方法需要根据具体设计方案进行操作，包括材料和设备准备、管道和喷头安装、水泵系统安装、安全设施安装、施工验收和维护等步骤。
通过合理的施工和维护，可以确保消防喷淋系统的正常运行和有效灭火。
喷淋系统施工方案
消防自动喷淋系统施工方案1。
消防及喷水灭火系统管道安装方法1。
1.工艺流程图·1。
2。
支架、吊架制作1。
2。
1.支架、吊架材料一般用Q235普通碳钢制作.1。
2.2.支架、吊架制作应遵守的规定：1) 支架、吊架的型式、材质、加工尺寸、精度及焊接应符合设计要求。
2) 支架底板应平整、支、吊架的工作面应平整。
3) 支、吊架焊缝应进行外观检查，不得有漏焊、点焊、裂纹咬肉等缺陷.焊接变形应予矫正。
4) 制作合格的支吊架,应进行防腐处理，妥善保管。
1.2。
3.支吊架安装1) 确定支吊架间距时，应考虑管子管件管内介质及保温材料的重量对管子形成的应力和应变，不得超过允许范围.支、吊架最大允许间距主要是由所承受的垂直方向荷载来决定。
当设计无要求时，其最大间距见表：水平钢管支、吊架间距2) 坡度、标高的确定支吊架的坡度、标高必须符合设计要求，坡度应根据两点间的距离的大小,算出两点间的高差，然后在两点拉一直线,按照支架的间距，在墙上画出每个支架的位置.3)支、吊架固定和调整4)管道安装时,应及时进行支、吊架的固定和调整工作。
支吊架位置应正确，安装要平整牢固。
管子与支架接触良好,一般不得有间隙.5)支、吊架的安装➢预埋钢板焊接支架➢钢筋混凝土构件上的管道支架，可在预制或现浇混凝土时，在各支架的位置预埋钢板后将支架横梁焊接在预埋的钢板上.焊接时，要把焊接处污物除去，焊接牢固。
➢直接埋入预留洞槽内的管道支架➢支架埋在墙内深度应按设计要求而定,一般不小于是120mm，洞口不宜过大。
埋设前，应清除孔洞内的碎石及灰尘，并用水将其浇湿。
填塞使用1：3水泥砂浆，或细石混凝土，再将已防腐的支架插入，并加入碎石卡紧支架，再填实水泥砂浆。
但注意洞口应稍低于墙面，以便修补饰面层时找平。
➢膨胀螺丝栓固定➢膨胀螺丝栓常用规格有M8、M10、M12三种。
➢钻孔可用冲击电锤或冲击电钻进行，钻成的孔必须与构件表面垂直。
孔的直径与管外径相等，用手拧紧螺母。
消防喷淋工程施工工艺
消防喷淋工程施工工艺一、概述消防喷淋系统作为建筑物消防系统的重要组成部分，其施工工艺是确保系统正常运行的重要环节。
消防喷淋工程施工需要严格遵守相关规范和标准，保证系统的可靠性和安全性，确保在火灾发生时能及时有效地进行灭火和防火。
二、施工前准备1. 施工前的准备工作是消防喷淋工程施工的重要环节。
包括对相关图纸和施工方案进行认真研究和审查，了解喷淋系统的布局和设计要求，确认相关材料和设备的准备情况，以及与其他施工单位的协调和沟通等工作。
2. 施工现场的准备包括对施工场地、安全通道、应急通道等进行规划和准备，确保施工现场的整洁和安全，消防设施的完好和齐全。
三、施工流程1. 喷淋管道的安装：喷淋管道是消防喷淋系统的重要组成部分，其安装工作是整个施工过程中的重中之重。
在进行喷淋管道的安装前，需要对设计图纸进行详细测量，并制定详细的安装方案。
在安装过程中，需要注意对管道的固定和支撑，管道的接口处理，防火涂料的涂刷等工作。
2. 喷头的安装：喷头的安装需要根据设计要求进行，并严格按照相关规范和标准进行操作。
在喷头的安装过程中，需要注意安装位置的选择和固定，以及与管道的连接和密封处理。
3. 水泵和水箱的安装：水泵和水箱是消防喷淋系统的核心设备，其安装工作也需要严格按照设计要求进行，保证设备的运行和管理便利。
4. 系统调试：在完成管道、喷头、水泵和水箱等设备的安装后，需要进行系统的调试工作，包括水流测试、漏水测试等。
在调试过程中，需要严格按照相关规范和标准进行操作，确保系统的正常工作。
四、施工质量控制1. 施工过程中需要进行严格的质量控制工作，确保系统的安全和可靠性。
2. 施工单位需要制定施工计划和进度表，并严格按照计划进行施工进度的管理和跟踪。
3. 施工单位需要对施工过程中的关键工序进行重点监督和检查，发现问题及时处理，保证施工的质量和安全。
4. 施工单位需要制定并落实相关的安全防护措施，确保施工现场的安全和整洁。
室内消火栓系统安装工程施工方法
室内消火栓系统安装工程施工方法一、自动喷水灭火系统1.施工工序2.管道支架安装管道支架制作前实施现场实地放线定水平标高、定位，先干管后支管，按顺序编号后进行支架制作，并做好支架的除锈和防腐处理后按编号入座进行安装，确保管道安装平、正、直。
3.干管安装大于等于DN100的管道，采用镀锌钢管法兰连接，小于DN100的管道采用镀锌水管丝接，法兰连接和丝接安装技术要求与消防栓系统给水管相同。
消防喷淋干管分层安装，管道不同管径连接应用镀锌异径接头，所有预留口均加好临时塞头。
4.喷头安装室外消喷接合器准备系统喷头终端 消喷主干管 消喷主泵泵房储水池消喷稳压泵（1）喷头安装的保护面积、喷头的间距及墙距、柱梁的距离均应符合设计及规范要求。
（2）安装前应核对产品型号与设计是否相符，产品合格证、说明书是否齐全，产品的温度标准是否符合设计的温度标准。
（3）密切注意装修天花的标高，当天花内至楼板净空高度超过0.8ｍ时(含0.8ｍ)，应提出建议设计单位加装天花内上喷头，且上喷头的安装度统一为楼板底负120mm。
（4）下喷头的安装高度为喷头饰蝶紧贴天花板(±1mm)，且纵、横向成一直线，喷头间距按设计要求，一般不大于3.5ｍ。
（5）当室内走廊(或通道)需要安装喷淋头时，应在走廊(通道)中分中拉线进行安装，且与筒灯成一直线。
（6）自动喷淋管网末端必须安装泄水阀，以便调试流水开关是否动作。
当某一喷头出现问题须要更换时，绝对不能弄湿地面地毡或其它设施。
5.报警阀组安装（1）报警阀组的安装应先安装水源控制阀、报警阀，然后再进行报警阀辅助管道的连接。
水源控制阀、报警阀与配水干管的连接，应使水流方向一致。
（2）报警阀组安装的位置应符合设计要求，设在明显、易于操作的位置，距地高度宜为1米左右。
报警阀处地面应有排水措施，环境温度不应低于＋5℃。
并在安装报警阀组的室内地面安装排水设施。
（3）应使报警阀前后的管道中能顺利充满水，压力波动时，水力警铃不应发生误报警。
消防喷淋系统安装工序
消防喷淋系统安装工序消防喷淋系统是建筑物重要的消防设施之一，它可以在火灾发生时自动喷水灭火，起到保护人员生命和财产安全的作用。
而消防喷淋系统的安装工序至关重要，只有按照规范要求进行安装，才能保证系统的稳定运行和有效灭火能力。
一、施工前准备在进行消防喷淋系统安装工作之前，施工方需要做好相应的准备工作。
首先是确定工程项目的具体要求和设计方案，包括系统的类型、管道布局、喷头位置等。
其次是准备必要的施工材料和设备，如钢管、管件、喷头、泵站等。
最后是组织好施工人员，确保具备相关的技术和资质。
二、布置管道及安装喷头接下来就是进行管道布置和喷头安装的工作。
根据设计方案，施工人员需要将钢管按照一定的布局要求安装在建筑物内部，确保系统的覆盖范围和灭火效果。
同时需要根据设计要求安装喷头，通常喷头应安装在易燃易爆区域和人员密集区域，确保火灾发生时可以迅速喷水灭火。
三、连接管路及泵站完成管道布置和喷头安装后，施工人员就需要进行管路连接和泵站安装工作。
通过焊接或螺纹连接等方式，将各个部件连接起来，确保管道畅通无阻。
同时安装好泵站，确保消防水源充足，能够保证系统在火灾发生时正常供水，有效灭火。
四、进行接口调试及系统联动安装工序的最后阶段是进行接口调试和系统联动测试。
施工人员需要逐一检查系统的各个接口，确保连接牢固、无漏水等现象。
同时需要进行系统的联动测试，包括启动泵站、触发喷头等操作，确认系统可以正常工作、喷水均匀、达到预期效果。
通过以上工序的安装，一个完整的消防喷淋系统就能顺利建成。
在安装工序中，施工人员需要严格按照相关要求和标准操作，确保系统的质量和性能达标。
只有这样，消防喷淋系统才能在火灾发生时发挥最大的作用，保障人员的生命和财产安全。
消防喷淋系统的安装工序是一个细致、严格的过程，需要施工人员具备专业知识和技能，确保系统的正常运行和可靠性。
消防自动喷淋系统安装施工方案及工艺方法
消防自动喷淋系统安装施工方案及工艺方法一、方案设计1.确定安装位置：根据建筑物的结构特点，确定消防自动喷淋系统的布置位置，应能够覆盖所有可能发生火灾的区域。
2.计算喷淋器数量：根据建筑物的面积、高度、使用性质等因素，计算出所需的喷淋器数量，保证灭火效果。
3.选择管道材料：根据需要，选择适合的管道材料，如不锈钢、铜、PVC等，确保管道的强度和耐腐蚀能力。
4.确定管道布置方式：根据建筑物的结构特点和火灾可能发生的区域，确定管道的布置方式，包括主管道、支管道和喷淋器的连接。
二、施工准备1.材料准备：根据设计要求，准备好所需的喷淋器、管道、接头、阀门等材料，保证质量。
2.工具准备：准备好所需的工具，如扳手、切割机、焊接机等，以便进行施工。
三、施工步骤1.安装主管道：先从水源处开始，按照设计要求进行主管道的铺设，保证管道的水平度和连接紧密。
2.安装支管道：根据主管道的布置，按照设计要求进行支管道的铺设，保证连接紧密。
3.连接喷淋器：将喷淋器按照设计要求连接到支管道上，保证连接紧密。
4.安装阀门：在主管道和支管道上安装阀门，用于控制喷淋系统的运行。
5.进行漏水测试：完成安装后，对管道进行漏水测试，确保没有漏水现象。
6.连接供水源：将消防自动喷淋系统与供水源连接，确保供水充足且稳定。
7.安装控制系统：根据设计要求，安装自动控制系统，用于监控火灾情况并触发喷淋器的工作。
8.进行试运行：完成所有安装工作后，对消防自动喷淋系统进行试运行，确保其正常工作。
四、质量控制1.材料验收：对所有材料进行验收，确保材料符合设计要求。
2.施工过程监督：在施工过程中，进行监督，确保施工质量符合要求。
3.施工记录：及时记录施工过程中的关键节点和质量控制情况，便于追溯和审核。
总结：消防自动喷淋系统的安装施工需要严格按照设计方案和规范要求进行，并进行必要的质量控制措施。
只有在施工过程中做到细致周到，确保每个环节的质量，才能保证消防自动喷淋系统的正常工作，提高火灾防控能力，确保人员财产的安全。
消防设施安装施工方案(喷淋系统设置)精选3篇
《消防设施安装施工方案（喷淋系统设置）》一、项目背景随着城市化进程的不断推进，各类建筑物的数量和规模不断扩大，消防安全问题日益凸显。
消防设施的安装是确保建筑物在火灾发生时能够及时进行灭火和救援的重要保障。
本项目为[具体项目名称]的消防设施安装工程，主要涉及喷淋系统的设置。
该项目为[建筑类型，如商业综合体、写字楼、住宅小区等]，建筑面积为[具体面积]平方米，建筑高度为[具体高度]米。
为了确保项目的消防安全，提高火灾防控能力，特制定本施工方案。
二、施工步骤1. 施工准备（1）熟悉施工图纸和技术规范，了解喷淋系统的设计要求和施工工艺。
（2）组织施工人员进行技术交底和安全培训，明确施工任务和质量要求。
（3）准备施工所需的材料和设备，确保材料的质量和设备的性能符合要求。
（4）对施工现场进行清理和整理，确保施工场地的平整和畅通。
2. 管道安装（1）根据施工图纸确定管道的走向和位置，进行管道的放线和定位。
（2）采用沟槽连接或螺纹连接等方式进行管道的连接，确保连接牢固、密封可靠。
（3）在管道安装过程中，要注意管道的坡度和垂直度，确保管道排水畅通。
（4）对管道进行固定，采用支架、吊架等方式进行固定，确保管道的稳定性。
3. 喷头安装（1）根据施工图纸确定喷头的类型和数量，进行喷头的选型和采购。
（2）在管道安装完成后，进行喷头的安装，喷头的安装位置要符合设计要求，确保喷头能够有效地覆盖保护区域。
（3）喷头的安装要牢固可靠，不得有松动和脱落现象。
4. 系统试压和冲洗（1）在管道和喷头安装完成后，进行系统的试压和冲洗。
试压压力为设计压力的 1.5 倍，稳压时间不少于 30 分钟，无渗漏为合格。
（2）冲洗采用清水进行，冲洗流速不小于 1.5m/s，冲洗至出口处水的颜色、透明度与入口处水的颜色、透明度基本一致为合格。
5. 系统调试（1）在系统试压和冲洗合格后，进行系统的调试。
调试内容包括喷头的喷水性能、报警阀的动作性能、水流指示器的动作性能等。
喷淋系统施工工艺施工方案
喷淋系统施工工艺施工方案1..1.施工工艺流程：施工准备→管网及系统组件安装→系统试压和冲洗→系统调试。
1..2.系统施工准备1．自动喷水系统施工前对采用的系统组件、管件及其他设备、材料进行现场检查，并符合下列要求：（1）系统组件、管件及其他设备、材料，符合设计要求和国家现行有关标准的规定，并出具出厂合格证；（2）喷头、电动阀、手动球阀、水流指示器等主要系统组件经国家质检产品部门产品质量监督检验中心检测合格。
2．管材、管件进行现场外观检查，并符合下列要求：（1）材质：采用热侵锌镀锌钢管。
管径＜DN100为丝扣连接，管径≥DN100为沟丝扣连接件（卡箍）连接，管道刷大红色漆。
（2）表面无裂纹、缩孔、夹渣、折迭和重皮；（3）螺纹密封面完整、无损伤、无毛刺；（4）非金属密封垫片质地柔韧、无老化变质或分层现象，表面无折损，皱纹等缺陷；（5）法兰密封面完整光洁，不得有毛刺及径向沟槽；螺纹法兰的螺纹完整，无损伤。
3.喷头的现场检验符合下列要求：（1）喷头的型号、规格符合设计要求；（2）喷头的商标、型号、公称动作温度、制造厂及生产年月等标志齐全；（3）喷头外观无缺陷和机械损伤，螺纹密封面无伤痕，毛刺、缺丝或断丝的现象；（4）闭式喷头进行密封性能试验，并以无渗漏、无损伤为合格，试验数量宜从每批中抽查1%，但不得少于5只，试验压力为3.0Mpa；试验时间不得少于3min。
当有两只及以上不合格时，不得使用该批喷头。
当仅有一只不合格时，再抽查2%，但不得少于10只。
重新进行密封性能试验，当仍有不合格时，亦不得使用该批喷头。
4.阀门及其附件的现场检验符合下列要求：（1）阀门的型号、规格符合设计要求；（2）阀门及其附件配备齐全，不得有加工缺陷和机械损伤；（3）报警阀除有商标、型号、规格等标志外，尚有水流方向的永久性标志；（4）报警阀和控制阀的阀瓣及操作机构动作灵活，无卡涩现象；阀体内清洁，无异物堵塞；（5）水力警铃的铃锤转动灵活，无阻滞现象；（6）报警阀逐个进行渗漏试验，试验压力为额定工作压力的2倍，试验时间为5min。
消防喷淋施工方案-(1)
消防喷淋施工方案-(1)1. 引言消防喷淋系统是建筑物中重要的消防设施之一，其有效性直接关系到火灾时的人员安全以及财产保护。
消防喷淋系统通过喷头释放水雾或水流，控制火势蔓延，并缓解火势，提供灭火和疏散途径。
本文将对消防喷淋施工方案进行详细介绍。
2. 施工前准备在进行消防喷淋系统的施工前，需要进行以下准备工作：•确认消防喷淋系统布置图纸并进行核对。
•确认消防喷淋系统所需材料的准备情况，包括管道、喷头、阀门等。
•检查施工场地是否符合消防施工的要求，如通风良好、电气设备关闭等。
3. 施工步骤消防喷淋系统的施工一般包括以下步骤：•布设管道：根据系统布置图纸，在建筑物内部进行管道的布设，确保管道连接紧密、无渗漏。
•安装喷头：根据设计要求，在管道合适位置安装喷头，确保与管道连接紧密，并能够覆盖到需要保护的区域。
•安装阀门：在管道上安装阀门，用于控制水流的开启和关闭，保证系统能够快速响应火灾。
•压力测试：完成系统安装后，进行管道的压力测试，确保系统正常运行并无渗漏。
•系统连接：将消防喷淋系统与消防水源或泵房连接，确保系统能正常供水。
4. 施工注意事项在进行消防喷淋系统的施工过程中，需要注意以下事项：•安全第一：施工人员需遵守相关安全操作规程，佩戴好安全防护用具，确保施工过程中人身安全。
•严格按照图纸要求施工：管道布设、喷头安装等需要严格按照设计要求进行，确保系统能够正常工作。
•严禁私自改动：任何人员不得擅自改动设计图纸或施工方案，如有需要应及时汇报到相关负责人。
5. 施工完成消防喷淋系统施工完成后，需进行系统调试和验收，确保系统的正常运行。
同时，还需为系统的日常维护和定期检查做好准备，以保证系统长期有效性。
6. 结语消防喷淋系统的施工是一项需要高度细致和严谨的工程，只有严格按照施工方案进行操作，才能够确保系统的可靠性和稳定性。
希望本文提供的消防喷淋施工方案能够帮助到相关施工人员，有效提高施工质量和工作效率。
消防喷淋工程施工方法
消防喷淋工程施工方法一、室内消火栓系统安装工艺流程：安装准备-消防水泵安装-干、立管安装-消火栓及支管安装-消防水箱和水泵结合器安装-管道试压-管道冲洗-消火栓配件安装-系统通水试调操作工艺：干管安装：消火栓系统干管安装应根据设计要求使用管材。
管道在焊接前应清除接口处的浮锈、污垢及油脂。
不同管径的管道焊接，连接时如两管径相差不超过小管径的15％，可将大管端部缩口与小管对焊。
如果两管相差超过小管径的15％，应加工异径短管焊接。
管道对口焊缝上不得开口焊接支管，焊口不得安装在支架位置上。
管道穿墙处不得有接口(丝接或焊接)管道穿过伸缩缝处应有防冻措施。
碳素钢管开口焊接时要错开焊缝，并使焊缝朝向易观察和维修的方向上。
管道焊接时先点焊三点以上，然后检查预留口位置、方向、变径等无误后，找直、找正，再焊接，紧固卡件、拆掉临时固定件。
立管安装：立管暗装在竖井内时，在管井内预埋铁件上安装卡件固定，立管底部的支、吊架要牢固，防止立管下坠。
立管明装时每层楼板要预留孔洞立管可随结构穿入，以减少立管接口。
消火栓及支管安装：消火栓箱体要符合设计要求(其材质有木、铁和铝合金等)，栓阀有单出口和双出口两种。
产品均应有消防部门的制造许可证及合格证方可使用。
消火栓支管要以栓阀的坐标、标高定位甩口，核定后再稳固消火栓箱，箱体找正稳固后再把栓阀安装好，栓阀侧装在箱内时应在箱门开启的一侧，箱门开启应灵活。
消火栓箱体安装在轻质隔墙上时，应有加固措施。
消防水泵、高位水箱和水泵结合器安装：消防水泵安装：水泵的规格型号应符合设计要求，水泵应采用自灌式吸水，水泵基础按设计图纸施工，吸水管应加减振接头。
加压泵可不设减振装置，但恒压泵应加减振装置，进出水口加防噪声设施，水泵出口宜加缓闭式逆止阀。
水泵配管安装应在水泵定位找平正，稳固后进行。
水泵设备不得承受管道的重量。
安装顺序为逆止阀、阀门依次与水泵紧牢，与水泵相接配管的一片法兰先与阀门法兰紧牢，再把法兰松开取下焊接，冷却后再与阀门连接好，最后再焊与配管相接的另一管段。
消防自动喷淋系统安装施工方案及工艺方法
消防自动喷淋系统安装施工方案及工艺方法消防自喷水系统包括报警阀、水流指示器、水力警铃、压力开关、喷水支管、喷头、末端试水装置等。
1、现场检查自动喷淋灭火系统施工前应对采用的系统组件、管件及其它设备材料进行现场检查。
(1)系统组件、管件及其它设备、材料应符合设计要求和国家现行有关标准的规定，并应具有出厂合格证。
(2)喷头、报警阀、压力开关、水流指示等主要系统组件应经国家消防产品质量监督检验中心检测合格。
(3)组件、管件进行现场外观检查合格。
(4)喷头的现场检验型号，规格符合设计要求，喷头的商标、型号公称动作温度制造厂等标志齐全，加工外观无缺陷。
闭式喷头应进行密封性能试验，无渗漏，无损伤为合格，批量抽查1%试验压力3.0Mpa试验时间不少于3min。
(5)阀门及附件的现场检验：阀门的型号、规格应符合设计要求，配件齐全不得有加工缺陷和机械损伤。
报警阀应有商标、型号、规格标志，还应有水流方向的永久性标志。
报警阀和控制阀的阀瓣及操作机构应动作灵活无卡涩现象，阀体无异体堵塞。
水力警铃转动灵活无阻滞现象。
(6)报警阀应逐个进行渗漏试验，试验压力为额定工作压力的2倍，试验时间为5min，阀瓣处无渗漏。
(7)压力开关，水流指示及水位，气压，阀门限位等自动监测装置应有铭牌、安全操作指示标志和产品说明书水流指示器，尚应有水流方向的永久性标志；安装前应逐个进行主要功能检查合格者方可使用。
2、喷淋支管及喷淋头的安装(1)喷淋支管的安装应在系统试压冲洗合格，龙骨吊顶装完且根据吊顶板的标高来确定喷洒头预留口的坐标，使支管预留口做到位置准确。
支管末端用管箍固定。
管箍口与吊顶装修层齐平，拉线安装，支管安装完后用丝堵拧紧准备试压。
(2)消防喷头的安装可按装修计划分段进行，消防喷淋系统管道试压冲洗合格后，装修即可封吊顶、安装喷洒头。
(3)喷头安装：喷头的安装应在系统试压、冲洗合格后进行。
喷头安装时不得对喷头进行拆装，改动并严禁给喷头附加任何装饰性涂层。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
室内消防喷淋系统安装施工工艺1.适用范围本章适用于工作压力不大于 1.0MPa 的民用及一般工业建筑消防喷淋系统管道安装工程。
2.施工准备2.1 原材料、半成品的检验及验收：2.1.1消防喷淋部分材料的采购和验收2.1.1.1消防喷洒系统的报警阀、作用阀、控制阀、延迟器、水流指示器、水泵结合器等主要组件的规格型号应符合设计要求，配件齐全，铸造规矩，表面光洁，无裂纹，启闭灵活，应为国家消防产品质量监督检测中心检测合格的产品，具有材料合格证和质量证明书，否则不准进入施工现场。
2.1.1.2管材、管件的外观检验，应符合下列要求：⑴表面无裂纹、缩孔、夹渣、折叠和重皮；⑵镀锌钢管内外表面的镀锌层完整，不得有镀锌层脱落、锈蚀现象；⑶法兰密封面应完整光洁，不提有毛刺及径向沟槽。
2.1.1.3喷头的检验应符合下列要求：⑴喷头的型号、规格应符合设计要求；⑵喷头的商标、型号、公称动作温度，制造厂及生产年月等标志齐全；⑶喷头外观应无加工缺陷和机械损伤；⑷喷头螺纹密封面应完整、光滑、不得有伤痕、毛刺，缺丝或断丝的现象；2.2 主要工机具：2.2.1 套丝机，砂轮锯，台钻，电锤，手砂轮，手电钻，电焊机，电动试压泵等机械。
2.2.2 套丝板，管钳、台钳，压力钳，链钳，手锤，钢锯，扳手，射钉枪，倒链、电气焊等工具。
2.3 作业条件：2.3.1 施工现场已安排好适当的现场工作场地、工作棚、料具库，在管道层、地下室、地沟内操作时，要接通低压照明灯。
2.3.2 配合土建施工进度做好各项预留孔洞、管槽。
稳栽各种型钢托、吊卡架及预埋套管。
2.3.3 在进行管道等各项预制前要根据施工图纸及材料计划，将需用材料、设备的规格型号、质量、数量确认合格并准备齐全，运到现场。
2.3.4 主体结构已验收，现场已清理干净。
2.3.5管道安装所需要的基准线应测定并标明，如吊顶标高、地面标高、内隔墙位置线等。
2.3.6安装管道所需要的操作架应由专业人员搭设完毕。
2.3.7 喷洒头安装按建筑装修图确定位置，吊顶龙骨安装完按吊顶材料厚度确定喷洒头的标高。
封吊顶时按喷洒头预留口位置在顶板上开孔。
2.4 作业人员技术员、施工员、材料员、质检员、管工（水暖工）、电焊、气焊、电工、起重、测量工。
3.操作工艺3.1工艺流程系统通水试调喷头等配件安装管道试压管道冲洗安装准备干管安装立管安装分层支管安装3.2安装准备：3.2.1 认真熟悉图纸，根据施工方案、技术、安全交底的具体措施选用材料，测量尺寸，绘制草图，预制加工。
3.2. 2 核对有关专业图纸，查看各种管道的坐标、标高是否有交叉或排列位置不当，及时与设计人员研究解决，办理洽商手续。
3.2. 3检查预埋件和预留洞是否准确。
3.2. 4 检查管材、管件、阀门、设备及组件等是否符合设计要求和质量标准。
3.2. 5 要安排合理的施工顺序，避免工种交叉作业干扰，影响施工。
3.2. 6管网安装前应校直管子清除其内外的杂物，安装中应随时注意清除已安装管道内部杂物；3.3干管安装：3.3.1 喷洒管道一般要求使用镀锌管件（干管直径在100mm 以上，无镀锌管件时采用焊接法兰连接，试完压后做好标记拆下来加工镀锌）。
需要镀锌加工的管道应选用碳素钢管或无缝钢管，在镀锌加工前不允许刷油和污染管道。
需要拆装镀锌的管道应先安排施工。
3.3.2 喷洒干管用法兰连接每根配管长度不宜超过6m，直管段可把几根连接在一起，使用倒链安装，但不宜过长。
也可调直后，编号依次顺序吊装，吊装时，应先吊起管道一端，待稳定后再吊起另一端。
3.3.4 报警阀安装：应设在明显、易于操作的位置，距地高度宜为1m 左右。
报警阀处地面应有排水措施，环境温度不应低于+5℃。
报警阀组装时应按产品说明书和设计要求，控制阀应有启闭指示装置，并使阀门工作处于常开状态。
3.4 立管安装：3.4.1 立管暗装在竖井内时，在管井内预埋铁件上安装卡件固定，立管底部的支吊架要牢固，防止立管下坠。
3.4.2 立管明装时每层楼板要预留孔洞，立管可随结构穿入，以减少立管接口。
3.5 消防分层干支管安装：3.5.1镀锌管安装切口加工要平齐，丝扣套要规整、光洁，不得有毛刺、断丝现象，缺丝不得超过全扣数的10%。
镀锌管安装过程中还要注意不要损坏镀锌层。
需要加工镀锌的管道在其它管道未安装前试压、拆除、镀锌后进行二次安装。
3.5.2喷洒管道不同管径连接不宜采用补心，应采用异径管箍，弯头上不得用补心，应采用异径弯头，三通上最多用一个补心，四通上最多用两个补心。
走廊吊顶内的管道安装与通风道的位置要协调好。
3.5.3管道安装位置应符合设计要求，管道中心与梁、柱、顶棚等的最小距离应符合下表的规定；表1、管道中心与梁、柱、顶棚的最小距离（mm）公称直径 25 32 40 50 65 80100 125 150 200距离 40 40 50 60 70 80100 125 150 2003.5.4管道的支架、吊架安装应符合下表要求：表2、管道支架或吊架的间距公称直径（mm） 25 32 40 50 65 80 100 125 150200 250 300距离（m） 3.5 4 4.5 5 6 6 6.5 7 89.5 11 123.5.5相邻两喷头之间的管段上至少应设支（吊）架一个，当喷头间距小于 1.8m时，可隔段设置，但支（吊）架的间距不应大于3.6m；3.5.6为了防止喷水时管道沿管线方向晃动，应在下列部位设防晃支架：⑴配水管一般在中点设一个（管径≤50mm时可不设）⑵配水干管及支管的长度超过15m，每15m长度内最少设一个（管径≤40mm时可不设）⑶管径≥50mm的管道拐弯处（包括三通及四通位置）应设一个；⑷竖管应在其始端、终端设防晃支架，或用管卡固定，其安装位置距地面或楼面 1.5～1.8m；水干管穿越多层建筑应隔层设一个防晃支架；3.5.7管道的分支预留口在吊装前应先预制好，丝接的用三通定位预留口，焊接可在干管上开口焊上熟铁管箍，调直后吊装。
所有预留口均加好临时堵。
3.5.8管道法兰安装要垂直于管道，两片法兰连接螺栓要能够自由穿入，不得强力连接。
3. 6消防管道试压可分层分段进行，上水时最高点要有排气装置，高低点各装一块压力表，上满水后检查管路有无渗漏，如有法兰、阀门等部位渗漏，应在加压前紧固，升压后再出现渗漏时做好标记，卸压后处理。
必要时泄水处理。
冬季试压环境温度不得低于+5℃，夏季试压最好不直接用外线上水防止结露。
试压合格后及时办理验收手续。
3. 7管道冲洗：消防管道在试压完毕后可连续做冲洗工作。
冲洗前先将系统中的流量减压孔板、过滤装置拆除，冲洗水质合格后重新装好，冲洗出的水要有排放去向，不得损坏其它成品。
3. 8喷头安装：3. 8. 1喷头安装应在系统管网试压、冲洗合格后进行；3. 8. 2 安装喷头不得对喷头进行拆装，改动，并严禁给喷头附加任何装饰性涂层；3. 8. 3喷头的安装应使用专用板手，严禁利用喷头的框架拧尽喷头；喷头的框架、溅水盘变形或释放原件损伤时应更换喷头，且应与原喷头规格、型号相同；3. 8.4向上喷的喷洒头有条件的可与分支干管顺序安装好。
其它管道安装完后不易操作的位置也应先安装好向上喷的喷洒头。
3.9 水流指示器安装：一般安装在每层的水平分支干管或某区域的分支干管上。
应水平立装，倾斜度不宜过大，保证叶片活动灵敏，水流指示器前后应保持有 5 倍安装管径长度的直管段，安装时注意水流方向与指示器的箭头一致。
国内产品可直接安装在丝扣三通上，进口产品可在干管开口用定型卡箍紧固。
水流指示器适用于直径为50～150mm 的管道上安装。
3.14 喷洒头支管安装指吊顶型喷洒头的末端一段支管，这段管不能与分支干管同时顺序完成，要与吊顶装修同步进行。
吊顶龙骨装完，根据吊顶材料厚度定出喷洒头的预留口标高，按吊顶装修图确定喷洒头的坐标，使支管预留口做到位置难确。
支管管径一律为25mm，末端用25mm×15mm 的异径管箍口，管箍口吊顶装修层平，拉线安装。
支管末端的弯头处100mm以内应加卡件固定，防止喷头与吊顶接触不牢，上下错动。
支管装完，须留口用丝堵拧紧。
准备系统试压。
4.质量标准4.1主控项目4.1.1 系统最末端、每一分区系统末端或每一层系统末端应设置的末端试水装置，预作用和干式喷水灭火系统设置的排气阀应符合设计要求。
检验方法:实地试射检查。
4. 2一般项目4. 2.1配水支管、配水管、配水干管设置的支架、吊架和防晃支架应符合表2的规定。
检验方法: 尺量检查。
4. 2.2 报警阀组的验收应符合下列要求:1 报警阀的各组件，应符合产品标准要求；2 打开放水试验阀，测试的流量、压力应符合设计要求；3 水力警铃的设置位置应正确。
测试时，水力警铃喷嘴处压力不应小于0.05Mpa，且距水力警铃3m远处警铃声音强不应小于70dB；4 打开手动放水阀或电磁阀组动作应可靠；5 控制阀均应锁定在正常开位置；6 与空气压缩机或火灾报警系统的联动程序，应符合设计要求。
检验方法:观察和尺量检查。
4.3质量记录：4.3.1 系统主要材料、设备和组件的合格证或现场检验报告；4.3.2 地下及隐蔽工程记录；4.3.3 系统试压、冲洗记录；4.3.4 系统调试记录；4.3.5 系统联动试验记录。
4.4质量控制点:序号质量控制点内容等级1 喷淋系统材料合格证 C2 喷淋系统压力试验 B3 喷淋系统通水试验 A4 喷淋系统冲洗 B5 喷淋系统隐蔽检查 A5．需注意的质量问题5.1镀锌层被破坏：在被破坏处加刷防锈漆以防止锈蚀。
5.2立管不垂直或调直后未及时堵洞造成移位：立管施工过程中按要求调直并及时进行堵洞。
5.3支架、托架、吊卡不牢固或安装位置不正确。
在安装支架过程中严格按图纸及相关规定进行安装。
5.4阀门方向装反：根据水流方向安装好阀门。
5.5同一屋内几个卡子高度不一致：同一屋内的卡子安装，高度应保持一致。
5.6安装过程中未加装临时堵，造成堵塞。
安装过程中对于外露管头要及时加以封堵。
5.7装修中污染，刷银粉末清理造成裹浆：管子安装完后要及时采及可靠的保护措施（如用塑料布缠好），出现管子污染要及时清理干净。
6．成品保护6.1 喷淋系统施工完毕后，各部位的设备组件要有保护措施，防止碰动跑水，损坏装修成品。
现浇混凝土墙板应配合结构施工预留孔洞。
6.2 凡预留孔洞者剔洞的直径不允许超过所穿过直径的 1.5倍，避免结构受损。
6.3 已安装的各种管道均须按规定位置安装，支架、托架、吊卡调直后及时堵洞，防止管道移位，影响质量。
6.4 已安装的管道，在装修时要有防污染措施，以免造成大面积污损，影响质量。
6.5喷淋系统性管道安装与土建及其它管道发生矛盾时，不得私自拆改，要经过设计，办理变更洽商妥善解决。
