磁力泵的结构组成及使用与维修
磁力泵工作原理及故障维修方法
磁力泵工作原理及故障维修方法一、磁力泵工作原理磁力驱动泵（简称磁力泵）是应用现代磁力学原理，就是电机带动外转子（即外磁钢）总成旋转时，通过磁场的作用磁力线穿过隔离套带动内转子（即内磁钢）总成和叶轮同步旋转，由于介质封闭在静止的隔离套内，从而达到无泄漏抽送介质的目的，彻底解决了机械传动泵的轴封泄漏。
基于磁力泵的这些特点，在化工流程中它彻底杜绝了跑、冒、滴、漏现象，消除了环境污染，创造“无泄漏车间”、“无泄漏工厂”，是实现安全、文明生产的理想用泵。
目前，磁力泵广泛应用于石油、化工、制药、印染、电镀、食品、环保等企业的生产流程中输送不含铁屑杂质的腐蚀性液体，尤其适用于易燃、易爆、易挥发、有毒和贵重液体的输送。
二、磁力泵常见故障维修方法1.磁力驱动泵轴承损坏磁力驱动泵的轴承采用的材料是高密度碳,如遇泵断水或泵内有杂质，就会形成轴承的损坏。
圆筒形联轴器内外磁转子间的同轴度精度若得不到保证,也会直接影响轴承的寿命。
2.磁力驱动泵轴折断磁力驱动泵的泵轴采用的材料是99%的氧化铝瓷,泵轴折断的主要原因是由于泵空运转,轴承干磨而将轴扭断，拆开泵检查时可看到轴承已磨损严重。
预防泵折断的主要方法是防止泵的空运转。
3.流量缺乏形成流量缺乏的主要原因有：叶轮损坏，转速不够，扬程过高，管内有杂物梗塞等。
这种情况要及时修复叶轮，调整转速，避免扬程过高，疏导管路杂物。
4.扬程缺乏形成扬程缺乏的原因有：输送介质内有空气，叶轮损坏，转速不够，输送液体的比重过大，流量过大。
发生上面情况，要注意在选型时留出余量，修复损坏叶轮。
5.磁力驱动泵打不出液体磁力驱动泵打不出液体是泵最常见的毛病，其原因也较多。
首先应检查泵的吸入管路是否有漏气的地方，检查吸入管内空气能否排出，磁力驱动泵内灌注的液体量是否足够，吸入管内是否有杂物梗塞，还应检查泵是否反转（特别是在换过电机后或供电线路检修过后），还应留意泵的吸上高度是否太高。
经过以上检查若仍不能处理，可将泵拆开检查，看泵轴是否折断，还应检查泵的动环是否完好，整个转子可否少量轴向挪动，若轴向挪动艰难，可检查轴承能否与泵轴分离的过于严密。
磁力泵
磁力泵的安装
1、磁力泵的安装位置要低于液面并靠近物料源。每台磁力泵要有独立的吸入管路，集中吸入管路会使 磁力泵的吸入管内的液体流速变大，导致吸入条件变差。 2、入口端管道直径必须大于或等于磁力泵的吸入口径，直且短；如果磁力泵的吸入口小于吸入管的直 径时， 必须使用偏心变截面管， 接上后使管道上部保持水平保证接口密封良好。密封不完全时会有 气体被吸入，且不易被发现，导致磁力泵的损坏。 3、配管重量应有适度支撑，不能全由磁力泵来承担；支撑装置应考虑温度变化效应，避免产生热应力。 4、物料进口管与壁面距离要有≥ 1.5倍于管径，以避免造成吸入口有旋流产生。吸入管需始终低于液 面0.5m 或管径2 倍以上。若同一物料容器内有两支以上吸料管， 其互相之距离至少须有≥3倍于管径， 避免彼此搅流。 5、建议磁力泵入口端加装真空计，当真空计值不稳定时，能够判断磁力泵是否发生气蚀或吸入管进入 空气。 6、防止颗粒进入措施：严禁铁磁杂质、颗粒进入磁力传动器和轴承摩擦副；入口处过滤，且滤网孔的 面积应为入口管径的10 倍以上，要定期保养滤材，避免阻塞。 7、入口罐液位保护控制是必要的，入口罐应装有液位变送器或液位开关，在入口罐液位降低到一定程 度时， 自动停止磁力泵的运行以保护泵。 8、建议出口配管加装逆止阀，特别是二台以上的泵有共用出口配管并列安装时，不可预期停机， 有 回流疑虑时；以下情况是必须设置止回阀的：出口管过长（ 15～20m）；实际扬程超过15m；吸液面与 吐出槽液面高度差在9m。
磁力泵
目录
CONTENTS
1
磁力泵的结构
2
磁力泵的工作原理
3
磁力泵的操作规程
4
磁力泵的安装
5
磁泵的维护与保养
6
磁力泵的常见故障与处理

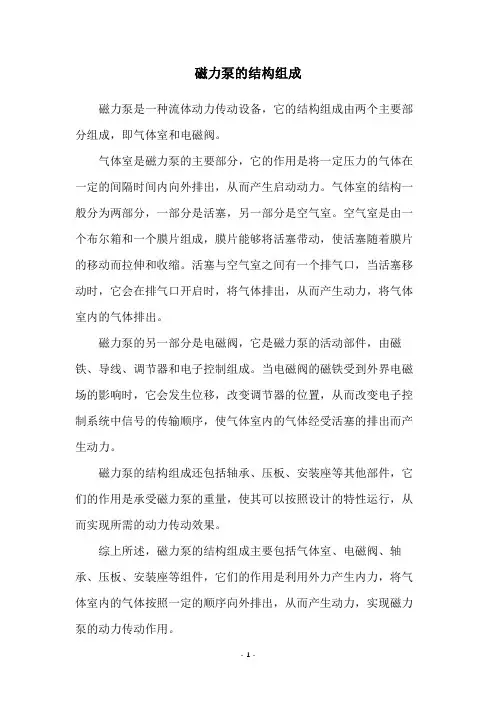

磁力泵的结构组成
磁力泵的结构组成
磁力泵是一种流体动力传动设备，它的结构组成由两个主要部分组成，即气体室和电磁阀。
气体室是磁力泵的主要部分，它的作用是将一定压力的气体在一定的间隔时间内向外排出，从而产生启动动力。
气体室的结构一般分为两部分，一部分是活塞，另一部分是空气室。
空气室是由一个布尔箱和一个膜片组成，膜片能够将活塞带动，使活塞随着膜片的移动而拉伸和收缩。
活塞与空气室之间有一个排气口，当活塞移动时，它会在排气口开启时，将气体排出，从而产生动力，将气体室内的气体排出。
磁力泵的另一部分是电磁阀，它是磁力泵的活动部件，由磁铁、导线、调节器和电子控制组成。
当电磁阀的磁铁受到外界电磁场的影响时，它会发生位移，改变调节器的位置，从而改变电子控制系统中信号的传输顺序，使气体室内的气体经受活塞的排出而产生动力。
磁力泵的结构组成还包括轴承、压板、安装座等其他部件，它们的作用是承受磁力泵的重量，使其可以按照设计的特性运行，从而实现所需的动力传动效果。
综上所述，磁力泵的结构组成主要包括气体室、电磁阀、轴承、压板、安装座等组件，它们的作用是利用外力产生内力，将气体室内的气体按照一定的顺序向外排出，从而产生动力，实现磁力泵的动力传动作用。
磁力泵的结构
磁力泵的结构
磁力泵是一种特殊的工业泵，它采用了磁力耦合传递动力，无需机械密封和轴封，使其具有了无泄漏、无污染等优点，被广泛应用于化工、医药、电力、制药等领域。
磁力泵的最基本结构由泵壳、泵轮、磁同步转子和外磁转子四部分组成。
泵壳是磁力泵的主要外壳，用于容纳泵轮和磁同步转子，同时防止渗漏和泄露。
泵轮是泵壳内的主要传动部件，它通过轴承支撑在轴上，转子与泵轮同步旋转，从而带动液体流动。
磁同步转子是由动磁体和定磁体组成的，其作用是通过磁力耦合和泵轮传递动力，驱动液体流动，同时与泵轴分离，避免了传统机械密封带来的泄漏等问题。
外磁转子则是由外磁体和定磁体组成，用于发出磁场，将动磁体加速转动，并通过磁力耦合传递动力给磁同步转子。
相比传统的机械密封泵，磁力泵的结构更加简单，无需轴封和机械密封等复杂部件，使其更具可靠性、安全性和环保性。
同时，由于采用了磁力耦合技术，使其无需接触式传动，耐腐蚀性和耐高温性得到了极大提高，成为化工行业领域使用较为广泛的泵种。
总的来说，磁力泵的结构主要包括泵壳、泵轮、磁同步转子和外磁转子四部分，它的结构简单、可靠性高、耐腐蚀性和耐高温性好等优点，使其成为化工、医药、电力等领域得到广泛应用的重要泵种。

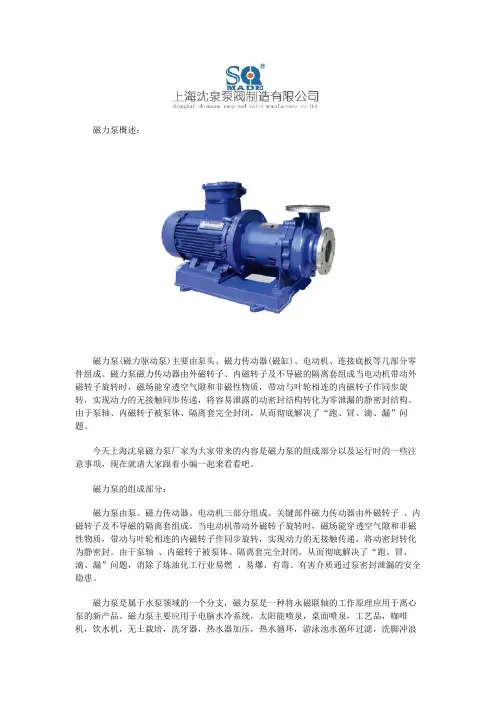

磁力泵的组成部分(磁力泵运行注意事项)
磁力泵概述：磁力泵(磁力驱动泵)主要由泵头、磁力传动器(磁缸)、电动机、连接底板等几部分零件组成。
磁力泵磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成当电动机带动外磁转子旋转时，磁场能穿透空气隙和非磁性物质，带动与叶轮相连的内磁转子作同步旋转，实现动力的无接触同步传递，将容易泄露的动密封结构转化为零泄漏的静密封结构。
由于泵轴、内磁转子被泵体、隔离套完全封闭，从而彻底解决了“跑、冒、滴、漏”问题。
今天上海沈泉磁力泵厂家为大家带来的内容是磁力泵的组成部分以及运行时的一些注意事项，现在就请大家跟着小编一起来看看吧。
磁力泵的组成部分：磁力泵由泵、磁力传动器、电动机三部分组成。
关键部件磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。
当电动机带动外磁转子旋转时，磁场能穿透空气隙和非磁性物质，带动与叶轮相连的内磁转子作同步旋转，实现动力的无接触传递，将动密封转化为静密封。
由于泵轴、内磁转子被泵体、隔离套完全封闭，从而彻底解决了“跑、冒、滴、漏”问题，消除了炼油化工行业易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患。
磁力泵是属于水泵领域的一个分支，磁力泵是一种将永磁联轴的工作原理应用于离心泵的新产品。
磁力泵主要应用于电脑水冷系统，太阳能喷泉，桌面喷泉，工艺品，咖啡机，饮水机，无土栽培，洗牙器，热水器加压，热水循环，游泳池水循环过滤，洗脚冲浪按摩盆，冲浪按摩浴缸，汽车冷却循环系统，加油器，加湿器，空调机，医疗器械，冷却系统，卫浴产品等。
其实呢，磁力泵的组成部分在它的概述中，都是有介绍的，只是怕一些新用户不知道，所以才再次拿出来好好的讲解，看完了它的组成部分后，现在我们在来看看它的一些注意事项吧。
磁力泵运行注意事项：1、泵在使用中环境温度应小于40℃，电机温升不得超过75℃。
2、磁力泵正常运行1000小时后，应拆检轴承和端面动环的磨损情况，并更换不宜再用的易损件。
3、因磁力泵轴承的冷却和润滑是靠被输送的介质，所以禁止空运转，同时避免在工作中途停电后再启动时所造成时空载运转。

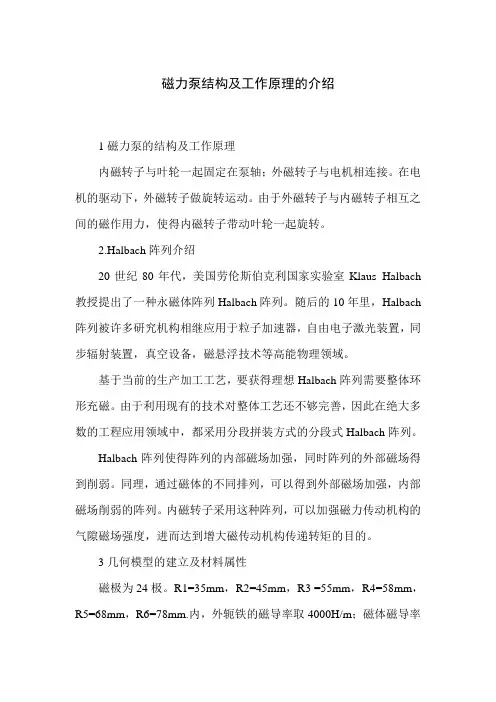

磁力泵结构及工作原理的介绍
磁力泵结构及工作原理的介绍1磁力泵的结构及工作原理内磁转子与叶轮一起固定在泵轴；外磁转子与电机相连接。
在电机的驱动下，外磁转子做旋转运动。
由于外磁转子与内磁转子相互之间的磁作用力，使得内磁转子带动叶轮一起旋转。
2.Halbach阵列介绍20世纪80年代，美国劳伦斯伯克利国家实验室Klaus Halbach 教授提出了一种永磁体阵列Halbach阵列。
随后的10年里，Halbach 阵列被许多研究机构相继应用于粒子加速器，自由电子激光装置，同步辐射装置，真空设备，磁悬浮技术等高能物理领域。
基于当前的生产加工工艺，要获得理想Halbach阵列需要整体环形充磁。
由于利用现有的技术对整体工艺还不够完善，因此在绝大多数的工程应用领域中，都采用分段拼装方式的分段式Halbach阵列。
Halbach阵列使得阵列的内部磁场加强，同时阵列的外部磁场得到削弱。
同理，通过磁体的不同排列，可以得到外部磁场加强，内部磁场削弱的阵列。
内磁转子采用这种阵列，可以加强磁力传动机构的气隙磁场强度，进而达到增大磁传动机构传递转矩的目的。
3几何模型的建立及材料属性磁极为24极。
R1=35mm，R2=45mm，R3 =55mm，R4=58mm，R5=68mm，R6=78mm.内，外轭铁的磁导率取4000H/m；磁体磁导率取1.1H/m，矫顽力取Hc=870000A/m；空气的磁导率取1.0 H/m.4磁场力与转矩的计算方法4.1电磁场基本方程麦克斯韦方程组是支配所有宏观磁现象的一组基本控制方程。
由以下4个微分方程组成：D=v E=-B t B=0 H=J+ D t式中：D为电位移（或称电通密度），C/m2；v为单位体积中的电荷，即电荷体密度；E为电场强度，V/m；B为磁感应强度（或称磁通密度），T；H为磁场强度，A/m；J为电流密度，A/m2。
以上4个微分方程也分别称为：高斯电通定律，法拉第电磁感应定律，高斯磁通定律以及安培环路定律（或称全电流定律）。
磁力泵的工作原理、结构原理
磁力泵的工作原理、结构原理磁力泵是一种利用磁力传动而实现无泄漏密封的离心泵，其主要工作原理是通过电机产生的磁场来驱动磁力转子，使之旋转从而实现液体的吸入和排出。
磁力泵的结构主要由电机、磁力转子、泵壳和液体导轮等部分组成。
首先，电机是磁力泵的核心部件，它通过通电产生的磁场来驱动磁力转子的旋转。
电机通常采用永磁同步电机或感应电机，其中永磁同步电机由永磁体和线圈组成，通过电流改变磁场的方向和强度来控制磁力转子的转速。
其次，磁力转子是磁力泵的传动部件，通常由外转子和内转子组成。
外转子是利用电机产生的磁场而实现旋转的部分，内转子则是通过磁力转子的旋转来带动液体的吸入和排出。
泵壳是磁力泵的外壳，主要用于承载磁力转子和液体导轮。
泵壳一般采用不锈钢或铸铁等材料制成，具有一定的机械强度和耐腐蚀性能。
液体导轮是磁力泵的流道部分，通过液体导轮将液体引入和排出泵体。
液体导轮通常采用叶轮、导流片等形式，对于不同的工况有不同的结构设计。
磁力泵的工作原理是利用电机产生的磁场来驱动磁力转子的旋转，从而带动液体的流动。
具体过程如下：1. 首先，当电机通电时，产生的磁场使得磁力转子开始旋转。
外转子与内转子之间的磁力传递作用下，带动液体一起旋转。
2. 液体流经液体导轮的进口处，被导轮的叶片或导流片吸入。
由于液体导轮与磁力转子的联动，液体随着转子的旋转而运动。
3. 进一步，液体被带入离心力的作用下，推向液体导轮的出口处。
在液体导轮的作用下，液体被强制推出泵体，实现液体的排出。
总的来说，磁力泵利用电机产生的磁场来驱动磁力转子的旋转，从而实现液体的吸入和排出，其结构由电机、磁力转子、泵壳和液体导轮等部分组成。
通过磁力转子的旋转，液体可随着转子的运动而流动，实现无泄漏密封的离心泵的工作。
该种结构原理有效地避免了传统泵由于轴封的损坏而导致的泄漏问题，具有较好的可靠性和稳定性。
磁力泵的工作原理及结构组成
磁力泵的工作原理及结构组成
磁力泵的工作原理及结构组成概括如下:
一、磁力泵的工作原理
1. 磁力泵利用了电磁铁的吸引作用。
2. 当电磁铁通电磁化时,将吸引钢球上升。
3. 当断电时,钢球下落。
电磁铁周期性地通断电,带动钢球上下运动。
4. 钢球在管道内上下运动,带动流体向上输送。
二、磁力泵的基本结构
1. 泵体:U形倾斜管道,内装有多颗钢球。
2. 电磁铁:设置在管道下部,周期性闭合吸引钢球。
3. 进出口:管道下端为流体进口,上端接出口。
4. 传感开关:检测钢球运动控制电磁铁通断电。
5. 电源系统:为电磁铁提供工作电流。
三、磁力泵的工作原理特点
1. 简单可靠,无滑动密封件,维护方便。
2. 流量及扬程可调节,使用灵活。
3. 可输送高温、易结垢等不同介质。
4. 流体无污染,适合食品、医药等行业。
5. 体积小,不占空间。
四、磁力泵的设计注意事项
1. 电磁铁通断电参数的控制。
2. 钢球数目及材质的选择。
3. 泵体倾角度的确定。
4. 传感开关的控制精度。
5. preventing干燥烧损。
磁力泵由简单零部件构成,利用电磁原理实现流体输送,具有结构简单、无污染等优点,应用范围广泛。
磁力泵工作原理、结构特点、注意事项与常见故障原因与排除处理方法
磁力泵工作原理、结构特点、注意事项与常见故障原因与排除处理方法一、磁力泵工作原理与结构特点及注意事项：（一）、磁力泵工作原理：1、将n对磁体（n为偶数）按规律排列组装在磁力传动器的内、外磁转子上，使磁体部分相互组成完整藕合的磁力系统。
2、当内、外两磁极处于异极相对，即两个磁极间的位移角Φ＝0，此时磁系统的磁能最低。
3、当磁极转动到同极相对，即两个磁极间的位移角Φ＝2π/n，此时磁系统的磁能最大。
4、去掉外力后，由于磁系统的磁极相互排斥，磁力将使磁体恢复到磁能最低的状态。
5、于是磁体产生运动，带动磁转子旋转。
（二）、结构特点：1、永磁体泵阀：由稀土永磁材料制成的永磁体工作温度范围广(-45－400℃)，矫顽力高，磁场方向具有很好的各向异性，在同极相接近时也不会发生退磁现象，是一种很好的磁场源。
2、隔离套泵阀：⑴、在采用金属隔离套时，隔离套处于一个正弦交变的磁场中，在垂直于磁力线方向的截面上感应出涡电流并转化成热量。
⑵、当泵设计好后，n、T是工况给定的，要降低涡流只能从F、D等方面考虑。
⑶、选用高电阻率、高强度的非金属材料制作隔离套，在降低涡流方面效果十分明显。
3、冷却润滑液流量的控制：⑴、泵运转时，必须用少量的液体对内磁转子与隔离套之间的环隙区域和滑动轴承的摩擦副进行冲洗冷却。
⑵、冷却液的流量通常为泵设计流量的2%-3%，内磁转子与隔离套之间的环隙区域由于涡流而产生高热量。
⑶、当冷却润滑液不够或冲洗孔不畅、堵塞时，将导致介质温度高于永磁体的工作温度，使内磁转子逐步失去磁性，使磁力传动器失效。
⑷、当介质为水或水基液时，可使环隙区域的温升维持在3-5℃。
⑸、当介质为烃或油时，可使环隙区域的温升维持在5-8℃。
4、滑动轴承：⑴、磁力泵滑动轴承的材料有浸渍石墨、填充聚四氟乙烯、工程陶瓷等。
⑵、由于工程陶瓷具有很好的耐热、耐腐蚀、耐摩擦性能，所以磁力泵的滑动轴承多采用工程陶瓷制作。
⑶、由于工程陶瓷很脆且膨胀系数小，所以轴承间隙不得过小，以免发生抱轴事故。
磁力泵常见故障与解决办法
磁力泵常见故障与解决办法摘要：从磁力泵结构特点、工作原理和输送介质三方面，介绍磁力泵运行中常见故障分析及解决办法。
关键词：磁力泵结构特点工作原理故障解决办法一、磁力泵工作原理CM系列磁力驱动泵（磁力泵），通常由电动机、强力磁耦合器和离心泵组成，其主要特点是利用磁力耦合器传递动力，当电动机带动磁力耦合器外磁转子旋转时，磁力线穿过间隙和隔离套，作用于内磁转子上，使泵转子与电动机同步旋转，无机械接触地传递扭矩，在泵轴的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封，因而完全无泄漏，被广泛运用在各类石化行业中。
由于泵轴、内磁转子被泵体、隔离套完全封闭，从而彻底解决了“跑、冒、滴、漏”问题，消除了化工行业易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患，有力地保证了职工的身心健康和安全生产。
二、磁力泵基本结构1.壳体部分：由泵体、泵盖等组成，它承受泵的全部工作压力。
2.转子部分：分为泵轴上安装的转动零件和驱动轴上安装的转动零件。
泵轴上安装的转动零件由叶轮、轴套、止推盘、内磁转子部件等加上泵轴本身组成与介质接触的转子部分。
驱动轴上安装的转动零件由外磁转子部件、滚动轴承、驱动轴轴套等加上驱动轴本身组成与空气接触的转子部分。
3.连接部分：由连接架、轴承箱等部分组成起联接支撑作用的静止连接件。
4.传动部分：泵与原动机采用膜片式加长联轴器部件连接，检修时，只需将联轴器膜片卸下，即可进行泵的检修。
三、磁力泵的优点同使用机械密封或填料密封的离心泵相比较，磁力泵具有以下优点。
1.以静密封代替动密封，从而解决和避免了介质泄漏问题。
在磁力泵的结构中，用隔离套将泵的工作介质与外界完全隔离开，把液体完全封闭在隔离套内，没有动密封，因而完全无泄漏。
2.磁力泵的工作介质主要为强酸、强碱等强腐蚀的液体，因此泵体内所有零件都采用抗腐蚀的特殊材料。
3.无需独立润滑和冷却水，降低了能耗。
4.由联轴器传动变成同步拖动，不存在接触和摩擦。
磁力泵结构原理
磁力泵结构原理
磁力泵是一种利用磁力传递动力的无泄漏泵，其主要结构由外壳、前后盖、磁转子、静止环、动止环等组成。
外壳是磁力泵的主体部分，通常采用不锈钢或塑料材料制成。
前后盖用于固定磁转子和静止环，同时起到密封作用。
磁转子是通过外部驱动机构带动旋转的部件，通常由永磁体和轴承组成。
静止环和动止环都是密封件，用于防止介质泄漏。
工作原理：当外部驱动机构带动磁转子旋转时，通过永久磁铁产生的磁场作用下，将旋转的能量传递给静止环和动止环上的永久磁铁。
由于同性相斥，异性相吸的原理，在静止环和动止环之间形成了一层空气隔离层，使得介质无法泄漏出来。
需要注意的是，在使用过程中要注意保持液位高度足够，并且避免在干运转状态下使用，以免损坏机械密封件。
总之，磁力泵的结构原理是通过磁力传递动力，实现无泄漏的密封效果，具有使用寿命长、维护方便、安全可靠等优点。
磁力泵的工作原理、结构原理
磁力泵的工作原理、结构原理磁力泵是一种无泄漏、无轴封的泵类产品。
它的工作原理是利用电磁感应原理将电能转换成机械能，通过磁力传递实现流体的抽送。
磁力泵广泛应用于化工、医药、电子、冶金、环保等行业中对介质无污染、无泄漏要求较高的场合。
磁力泵的结构原理主要由泵体、涡轮、磁铁、罩套、泵口、拉杆、机械密封和电磁铁等部分组成。
泵体是磁力泵的主要构件之一，它通常由金属材料制成，表面经过防腐蚀处理。
它的内部有一条流体通道，起到容纳和导流液体的作用。
涡轮是磁力泵的转子部分。
它通常由金属材料制成，具有一定的叶片结构。
当涡轮受到驱动力时，它会旋转，产生离心力，将流体推送到泵体内，并增加流体的压力。
磁铁是磁力泵的固定子部分，通常由永磁材料制成。
当外加电流通过电磁铁时，它会产生磁场，与涡轮上的磁铁产生相互作用，通过磁力传递实现涡轮的旋转。
罩套是磁力泵的保护外壳，通常由金属材料制成。
它的主要作用是保护涡轮和磁铁，避免外部环境对其产生影响，同时也起到了美观的作用。
泵口是磁力泵的进出口部分，它与流体通道相连，起到导流作用。
泵口通常由金属材料制成，能够承受一定的压力。
拉杆是磁力泵的连接部件，通常由金属材料制成，负责将涡轮和电磁铁通过磁性连接在一起，使得涡轮能够跟随电磁铁的运动而旋转。
机械密封是磁力泵的关键部分，它通常由耐腐蚀材料制成。
机械密封主要起到密封泵体与涡轮之间的作用，避免流体泄漏。
由于磁力泵不需要轴封，因此机械密封对液体无泄漏、无污染的需求更高。
电磁铁是磁力泵的传动装置，通常由电磁线圈和铁芯组成。
当外加电流通过电磁线圈时，它会产生磁场，使得涡轮上的磁铁受到磁力作用，从而实现涡轮的旋转。
总结起来，磁力泵的工作原理就是利用电能转换成机械能，通过磁力传递实现流体的抽送。
其结构原理主要由泵体、涡轮、磁铁、罩套、泵口、拉杆、机械密封和电磁铁等部分组成。
通过这些部件的相互配合和作用，磁力泵能够实现无泄漏、无轴封的要求，广泛应用于各个行业中。
磁力泵结构
磁力泵结构
磁力泵是一种能将电能转换成流体能的装置，该装置的基本结构可以分为三个部分：动力部分、流体部分和磁力部分。
动力部分主要由电机、变速器、驱动箱等构成，其中电机主要负责将电能转换成机械能，变速器负责改变驱动电机的转速，驱动箱负责将机械能转换成流体流动能，它与电机、变速器相连，使磁力泵获得机械力。
流体部分一般由泵体、密封系统、进水口、出水口以及连接、密封件组成，以便完成将流体进行压力或流量调节的任务。
泵体内的叶轮负责将流体吸入并将其压缩，以达到调节的目的。
外壳内设置，使进水口水流可以流入泵体，被叶轮吸入，并在出水口排出。
磁力部分包括一个交流电动机和一个磁力轮，电动机主要负责产生旋转磁场，而磁力轮则利用旋转磁场将机械能量转换成流体流动能。
磁力泵还设有调节和安全装置，以确保性能完整，并保证能量调节精确可靠，满足用户的不同需求。
以上便是磁力泵的基本结构，该装置结构紧凑、经济、安全可靠，可以将电能转换成流体能，广泛应用于国内外的石油、冶金、化工等行业。
磁力泵在工业界的使用，为将有限的电能转换成有效的流体流动能，提高生产效率提供了良好的性能指标。
- 1 -。
磁力泵的结构组成
磁力泵的结构组成
磁力泵是一种利用电磁力和磁性材料的动力传动系统，它的作用分别是吸收动力和传动动力。
由于其具有良好的结构和使用效率，磁力泵在工业用途中被广泛使用。
磁力泵的结构组成主要有磁芯、空心轴承和封头三部分。
磁芯是磁力泵的主要结构，它由永磁材料制成，其可分为定子和转子两部分。
定子由一些有磁性的铁芯钢板组成，转子由螺旋、环形或其它形状的磁芯组装而成。
磁芯的材料选择要考虑剩磁、刚性、抗热、抗磨损、耐腐蚀和可行性等多方面的因素，其中常用的永磁材料有50钢、马氏体不锈钢等。
空心轴承是由一个金属外壳和一个内置的滚柱轴承组成，其主要功能是将转子和定子之间的关联和支撑。
空心轴承要求具有良好的耐腐蚀性，隔离环境中的污染，以及良好的抗磨损性和高强度，常用的材料有普通铸铁和不锈钢。
封头是将磁芯和空心轴承固定在一起的部件，它还有其它作用，比如调整轴两端的位置，以及在安装时保护内部电路免受外界环境的影响。
封头分为端盖封头和整体封头两种，其材料一般选用耐酸碱铸铁、碳钢和不锈钢。
磁力泵的结构组成不仅仅是上述三部分，同时还包括密封件、涨紧螺母、传动连接等。
为了保证其正常运行，磁力泵的组件必须满足的力学特性包括强度、刚性、韧性、耐腐蚀性、可行性和抗热等，而这些特性也是磁力泵结构组成时考虑的重要因素。
本文介绍了磁力泵的结构组成，它主要由磁芯、空心轴承和封头三部分组成。
在组装磁力泵时，必须充分考虑设备的力学特性，同时选择正确的材料，使磁力泵能够正常运行，从而达到预期的工作效果。
立式磁力泵结构和工作原理
立式磁力泵结构和工作原理立式磁力泵是一种无泄漏、无污染的新型泵类产品，广泛应用于化工、医药、食品等行业。
其结构和工作原理是其性能和应用的关键部分。
本文将深入探讨立式磁力泵的结构和工作原理。
一、立式磁力泵的结构1. 泵体：立式磁力泵的泵体通常由进口、出口和泵体壳体构成。
泵体壳体内部设有磁环装置，用于传递驱动力和泵效。
2. 磁耦合装置：磁力泵的关键部分之一，由外部驱动电机辅助配合内部转子和外部转子相连接，并通过磁力传递转动动力。
3. 电机：用于传递到磁力传动槽中的转动力，从而实现泵的正常工作。
4. 外部转子：在泵体内与内部转子相连接，负责转动并产生相应的磁场，从而推动内部转子产生运动。
5. 内部转子：位于泵体内部，由外部转子的磁力作用实现与外部转子的同步旋转，从而实现泵体内介质的输送功用。
6. 密封装置：泵体的关键部件之一，用于保证泵体内介质不泄漏，并保证泵体外部与介质几乎无接触。
7. 轴承：支撑内部转子与外部转子的转动部件。
不同的立式磁力泵通过特殊设计的轴承结构和材料选择，增强泵的稳定性和可靠性。
8. 冷却装置：用于泵体的冷却和保护，保障泵的长期稳定运行。
以上是立式磁力泵的基本结构组成部分，不同品牌和型号的立式磁力泵可能会有所差异。
下面将介绍立式磁力泵的工作原理。
二、立式磁力泵的工作原理立式磁力泵是利用磁力传动原理，无须机械密封和填料密封，通过外部磁体和内部磁体的相互作用实现输送介质的泵类产品。
其工作原理具体如下：1. 电机传动电机通过轴向传动或联轴传动带动外部转子转动，外部转子的旋转将产生一个磁场。
2. 磁力传递外部转子的磁场将穿透泵体的隔离屏幕，影响内部转子上的磁铁，使内部转子受到同向磁力作用并产生旋转。
3. 介质输送内部转子与外部转子同步转动，内部转子的旋转将产生离心力，将介质由进口吸入并通过泵体排出，完成介质的输送过程。
4. 密封保护由于立式磁力泵无需机械密封，介质输送过程中不会发生泄漏，保证了系统的安全和环境的清洁。
磁力泵常见故障与解决办法
磁力泵常见故障与解决办法摘要：从磁力泵结构特点、工作原理和输送介质三方面，介绍磁力泵运行中常见故障分析及解决办法。
关键词：磁力泵结构特点工作原理故障解决办法一、磁力泵工作原理CM系列磁力驱动泵（磁力泵），通常由电动机、强力磁耦合器和离心泵组成，其主要特点是利用磁力耦合器传递动力，当电动机带动磁力耦合器外磁转子旋转时，磁力线穿过间隙和隔离套，作用于内磁转子上，使泵转子与电动机同步旋转，无机械接触地传递扭矩，在泵轴的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封，因而完全无泄漏，被广泛运用在各类石化行业中。
由于泵轴、内磁转子被泵体、隔离套完全封闭，从而彻底解决了“跑、冒、滴、漏”问题，消除了化工行业易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患，有力地保证了职工的身心健康和安全生产。
二、磁力泵基本结构1.壳体部分：由泵体、泵盖等组成，它承受泵的全部工作压力。
2.转子部分：分为泵轴上安装的转动零件和驱动轴上安装的转动零件。
泵轴上安装的转动零件由叶轮、轴套、止推盘、内磁转子部件等加上泵轴本身组成与介质接触的转子部分。
驱动轴上安装的转动零件由外磁转子部件、滚动轴承、驱动轴轴套等加上驱动轴本身组成与空气接触的转子部分。
3.连接部分：由连接架、轴承箱等部分组成起联接支撑作用的静止连接件。
4.传动部分：泵与原动机采用膜片式加长联轴器部件连接，检修时，只需将联轴器膜片卸下，即可进行泵的检修。
三、磁力泵的优点同使用机械密封或填料密封的离心泵相比较，磁力泵具有以下优点。
1.以静密封代替动密封，从而解决和避免了介质泄漏问题。
在磁力泵的结构中，用隔离套将泵的工作介质与外界完全隔离开，把液体完全封闭在隔离套内，没有动密封，因而完全无泄漏。
2.磁力泵的工作介质主要为强酸、强碱等强腐蚀的液体，因此泵体内所有零件都采用抗腐蚀的特殊材料。
3.无需独立润滑和冷却水，降低了能耗。
4.由联轴器传动变成同步拖动，不存在接触和摩擦。
磁力泵的结构组成及使用与维修
磁力泵的结构组成及使用与维修磁力泵的结构组成(本文源自阳光泵业磁力泵由泵、磁力联轴器和驱动电机三部分组成。
泵轴的左端装有叶轮，右端装有内磁转子，泵轴由滑动轴承支承。
托架联接泵和电机并保证内外磁转子的位置精度。
当电机驱动外磁转子旋转时，磁场通过空气气隙和隔(离)套，带动内磁转子同步旋转，从而带动叶轮旋转。
、泵泵一般选用耐腐蚀、高强度的工程塑料、刚玉陶瓷、不锈钢等作为制作材料，具有良好的耐腐蚀性能，并可以使被输送的介质免受污染。
如CQB系列磁力泵的接触被输送液体部分是由抗化学品的氟塑料合金制造。
氟塑料合金由可热塑加工的超高分子量聚全氟乙丙烯和一种以上其他塑料共混组成，可加人填料。
如由超高分子量聚全氟乙丙烯和聚四氟乙烯组成的塑料合金，前者占重量比为%一%，后者占重量比为%一%，采用干粉共磨或干粉湿法共磨的共混方法制造。
用热压或冷压烧结等方法加工成各种制品，克服了聚四氟乙烯冷流和易变形缺点，可延长使用寿命。
磁力泵的轴承是浸没在输送介质中，并用输送介质润滑和冷却。
国内较为常用的轴承多为石墨和增强塑料。
石墨特别是浸渍石墨具有良好的自润滑性、耐热腐蚀、摩擦系数低、应用范围很广，但石墨较脆，强度也较低，对轴的弯曲和局部过载很敏感，应特别注意。
以钢为基体、多孔性青铜为中间层、塑料为表面层的三层复合轴承抗压强度高、摩擦系数小、尺寸稳定，消音减震，近年来得到应用。
、磁力联轴器磁力联轴器是实现无接触力矩传递从而达到完全无泄漏的关键部件。
一般有圆盘形和圆筒形两种形式。
由于圆盘形联轴器由两个面对面的环形磁体及其中的隔套组成，两个环形磁体之间存在轴向力，尤其在功率较大时，轴向力很大，克服它很棘手，一般较少采用。
圆筒形联轴器包括外磁转子、内磁转子和隔(离)套3个部件，外磁转子与电机相联，并处于大气中，内磁转子与泵轴联成一体，整个转子被包容在泵壳和隔套内并浸没在输送介质中，隔套处在内外转子之间并固定在泵壳体上，使磁力泵壳和隔离套内部形成连通的、完全密封的腔室。
磁力泵使用说明书
磁力泵使用说明书
1. 引言
1.1 目的
本文档旨在提供关于磁力泵的详细信息和正确操作指南，以确保用户能够安全、有效地使用该设备。
2. 设备概述
磁力泵是一种无需机械密封而实现液体输送的装置。
它由电动机、驱动部件和离心式或容积式水轮组成。
3. 安全注意事项
在操作磁力泵之前，请务必遵循以下安全注意事项：
3.1 操作人员应经过专业培训，并具有相关工作经验；
3.2 使用适当个人防护装备，如手套、眼镜等；
...
4.设备设置与调试步骤
步骤一：检查并确认所有连接管道是否牢固且正常运行;
步骤二：接通电源,启动主控制面板上相应按钮进行开/停及转速调节;
...
5.日常维护与保养
日常维护断定标准:
a) 泄漏情况:不得出现任何外露物质流失;
b) 噪音振幅: 不超过规范中所要求的噪音标准;
...
6.故障排除
以下是一些常见问题及解决方法：
a) 泵无法启动：检查电源是否正常连接，确认开关状态；
b) 漏液现象: 检查密封件是否破损或松动,并进行相应维修。
...
7. 相关附件
本文档所涉及的相关附件包括但不限于:
- 磁力泵技术参数表格（附录A）
- 现场安装示意图（附录B）
8. 法律名词及注释
- 设备概述中提到的“机械密封”指传统泵使用轴承和填料来实
现旋转部分与静止部分之间的气体、液体等介质阻隔。
9. 结束语
通过仔细阅读本说明书，并按照正确操作步骤进行操作，您将能
够充分利用该设备。
如有任何进一步问题，请联系我们公司客服人员。
磁力泵的结构特点及使用与维修
磁力泵的结构特点及使用与维修磁力泵是一种利用磁力耦合驱动无泄漏、密封性能好的泵，其结构特点主要包括磁力耦合装置、泵体、泵轴、叶轮、静密封件和动密封件等。
磁力耦合装置是磁力泵的核心部件，将电动机的转动与泵体之间的转动相隔离，通过磁力的作用实现动力传输。
该装置由外磁体、内磁体和绝缘套等组成，外磁体通过电动机驱动转动，内磁体则与泵轴相连，通过磁力对外磁体传递力矩，从而实现泵的工作。
泵体是磁力泵的主要承载部件，一般采用金属材料制成，具有良好的刚性和耐腐蚀性。
泵体内部包含进口和出口，通过这两个通道使介质流动，同时泵体内还设置了静密封件和动密封件，用于保证泵的密封性能。
泵轴连接磁力耦合装置和叶轮，起到传递动力的作用。
泵轴一般由优质的不锈钢材料制成，具有良好的耐腐蚀性和强度。
对于长轴泵来说，为了降低挠度，还会在中间设有轴套，以增加强度和刚性。
叶轮是转动部件，一般为闭式设计，可以使介质通过旋转的叶片产生离心力，从而将介质输送出去。
叶轮一般由金属材料制成，具有良好的耐腐蚀性和刚性。
静密封件和动密封件主要用于保证磁力泵的密封性能。
静密封件一般位于泵体和泵轴之间，通过填料或橡胶O型圈等材料实现密封。
动密封件一般位于泵轴和动密封室之间，通过机械密封或者磁力密封等方式保证泵内介质不外泄。
磁力泵的使用注意事项包括以下几点：1.避免介质温度过高，超过磁力泵规定的使用范围，以免造成泵体变形或磁力耦合装置破坏。
2.避免介质含固体颗粒或纤维物质，以免堵塞泵体和叶轮，影响泵的正常工作。
3.在使用过程中需定期检查密封件的密封性能，及时更换磨损或老化的密封件，保证泵的密封性能。
4.泵的安装时应遵循安装说明，保证泵体固定稳定，以免因振动造成泵损坏。
在维修磁力泵时，首先需要将电源切断，断开泵与管道的连接。
然后拆卸泵体，检查叶轮和轴承是否磨损，如有磨损需及时更换。
同时检查磁力耦合装置的状态，如有磁体损坏或绝缘套老化，也需要进行更换。
维修完成后，需要进行泵的调试和试运行，确保泵的工作正常。
imc磁力泵结构
IMC磁力泵结构
IMC磁力泵是一种新型的液体输送设备，它采用了先进的磁力轴承技术，具有节能、环保、高效的特点，可以满足液体输送的不同要求。
IMC磁力泵的结构主要由泵体、轴承、密封
装置和驱动装置组成。
一、泵体
泵体是IMC磁力泵的核心部件，其主要作用是将液体从泵的入口处输送到出口处，以实现
液体的输送。
根据输送介质的不同，IMC磁力泵的泵体可以分为钢制、不锈钢、铝合金和
碳钢等材料。
二、轴承
IMC磁力泵的轴承是由无油磁力轴承和润滑油轴承组成的，主要用于支撑泵轴，以确保泵
的正常运行。
无油磁力轴承的优点是能够抵抗液体的冲击力，而润滑油轴承的优点是能够
减小摩擦力，从而提高泵的效率。
三、密封装置
IMC磁力泵的密封装置主要用于防止泵内液体的泄漏，其结构主要有密封环、密封垫片和
密封油等。
密封环是由铝合金或不锈钢材料制成的，其作用是将密封垫片和密封油固定在
一起，以防止泵内液体的泄漏。
四、驱动装置
IMC磁力泵的驱动装置主要由电机、减速箱和传动轴等部件组成，其作用是通过电机驱动
泵轴旋转，从而实现液体的输送。
IMC磁力泵的电机可以是异步电机、永磁同步电机和直
流电机等，可以根据用户的实际需求进行选择。
总结
IMC磁力泵是一种新型的液体输送设备，其结构由泵体、轴承、密封装置和驱动装置组成。
泵体是IMC磁力泵的核心部件，轴承由无油磁力轴承和润滑油轴承组成，密封装置主要由
密封环、密封垫片和密封油组成，驱动装置主要由电机、减速箱和传动轴等部件组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
磁力泵的结构组成及使用与维修
(本文源自阳光泵业磁力泵的结构组成
磁力泵由泵、磁力联轴器和驱动电机三部分组成。
泵轴的左端装有叶轮，右端装有内磁转子，泵轴由滑动轴承支承。
托架联接泵和电机并保证内外磁转子的位置精度。
当电机驱动外磁转子旋转时，磁场通过空气气隙和隔(离)套，带动内磁转子同步旋转，从而带动叶轮旋转。
、泵
泵一般选用耐腐蚀、高强度的工程塑料、刚玉陶瓷、不锈钢等作为制作材料，具有良好的耐腐蚀性能，并可以使被输送的介质免受污染。
如CQB系列磁力泵的接触被输送液体部分是由抗化学品的氟塑料合金制造。
氟塑料合金由可热塑加工的超高分子量聚全氟乙丙烯和一种以上其他塑料共混组成，可加人填料。
如由超高分子量聚全氟乙丙烯和聚四氟乙烯组成的塑料合金，前者占重量比为%一%，后者占重量比为%一%，采用干粉共磨或干粉湿法共磨的共混方法制造。
用热压或冷压烧结等方法加工成各种制品，克服了聚四氟乙烯冷流和易变形缺点，可延长使用寿命。
磁力泵的轴承是浸没在输送介质中，并用输送介质润滑和冷却。
国内较为常用的轴承多为石墨和增强塑料。
石墨特别是浸渍石墨具有良好的自润滑性、耐热腐蚀、摩擦系数低、应用范围很广，但石墨较脆，强度也较低，对轴的弯曲和局部过载很敏感，应特别注意。
以钢为基体、多孔性青铜为中间层、塑料为表面层的三层复合轴承抗压强度高、摩擦系数小、尺寸稳定，消音减震，近年来得到应用。
、磁力联轴器
磁力联轴器是实现无接触力矩传递从而达到完全无泄漏的关键部件。
一般有圆盘形和圆筒形两种形式。
由于圆盘形联轴器由两个面对面的环形磁体及其中的隔套组成，两个环形磁体之间存在轴向力，尤其在功率较大时，轴向力很大，克服它很棘手，一般较少采用。
圆筒形联轴器包括外磁转子、内磁转子和隔(离)套3个部件，外磁转子与电机相联，并处于大气中，内磁转子与泵轴联成一体，整个转子被包容在泵壳和隔套内并浸没在输送介质中，隔套处在内外转子之间并固定在泵壳体上，使磁力泵壳和隔离套内部形成连通的、完全密封的腔室。
磁钢在内磁转子的外圆柱面及外磁转子的内圆柱面上沿圆周方向紧密排列，形成“组合推拉磁路”。
目前，可供磁力泵选用的磁性材料较多，常用的有AlNiCo、铁氧体及稀上永磁材料衫钻SmCo5(简称 1:5),Sm(Co,Cu,Fe,Zr)(简称2:17) , Nd-Fe-B等。
其中稀土永磁材料最优先选用，最强有力的是铰铁硼Nd-Fe-B，其最大磁能积高达28 x 104T·A/m以上，内察矫顽力超过1120kA/m，倍受青睐。
但其工作温度不能超过120℃高温条件下可选用衫钻永磁材料，Sm(Co,Cu,Fe,Zr)的磁能积约为192 x 103T·A/m，其工作温度可高达300℃.
圆筒形联轴器在设计、加工、装配时均应十分注意内外磁转子间的位置，否则会产生径向力。
这种径向力不仅影响力矩传递，而且对轴承的寿命也有直接影响，严重时，会使磁力联轴器无法工作。
解决这种径向力的关键是保证内外
磁转子应有必要的同轴度。
另外在磁力泵装配和拆卸时，应有专用的工装和工具，以保护人员和零件免遭磕破撞伤。
在磁力泵工作时，隔套处在一个交变的磁场中，会感应出涡流。
这种涡流，一方面消耗了轴功率，降低了传动效率。
另一方面又转变为热量，传递给介质并提高循环介质的温度。
所以隔套的设计必须注意材料的选择和几何形状尺寸，尤其对输送易汽化的液体。
在泵的参数及要求给出后，隔套损失功率p的主要因素可以近似表达为P∝d2/p·σ，式中d为隔套直径，p为材料的电阻率，。
为材料的许用拉应力。
可见，减少涡流损失的主要途径是选用高电阻率、高强度的材料，并尽可能减少隔套直径。
通常满足制造密封套的材料分两大类:金属材料和非金属材料。
金属材料有较高的机械强度，壁厚可控制在最薄，以减小内外磁转子的间隙，增大传动效率，同时降低隔套内部产生的电涡流损失。
国内一般采用1Cr18Ni9Ti和钦合金。
非金属材料有较好的耐腐蚀性，不会产生电涡流损失，能提高传动效率，但往往受到输送介质的压力和温度的制约而限制了应用范围，国内常用的是聚四氟乙烯。
、电机
磁力泵选用的电机一般为常用电机，特殊要求按规定选配。
磁力泵的使用与维修
、磁力泵使用注意事项
(1)安装完毕后，用手转动联轴器检查有无碰擦现象。
(2)为防止杂物进人磁力泵内，磁力泵进口处设过滤器，过滤面积大于管路截面积的3一4倍。
(3)严禁空运转。
(4)扬程高的磁力泵在出口管路上应装止回阀，以防突然停机的水锤破坏。
(5)开泵程序:开车前打开进口阀门，将泵内灌满须输送的液体;关闭出口阀;点动电扬机，检查磁力泵的转向是否正确;磁力泵启动后，出口阀应缓慢开启，待泵达到正常运行状态后，再将出口阀调到所需开度。
试运转5~10min，如无异常，可投入运行。
停车程序:关闭出口阀门;切断电源;关闭进口，长期停机不用时，清洗泵内流道并切断电源。
、维修注意事项
(1)磁力泵轴折断。
CQB型磁力泵的泵轴采用的材料是99%的氧化铝瓷，泵轴折断的主要原因是，因为泵空运转，轴承干磨而将轴扭断。
拆开泵检查时可看到轴承已磨损严重预防泵折断的主要办法是避免泵的空运转。
(2)磁力泵轴承损坏。
CQB磁力泵的轴承采用的材料是高密度碳，如遇泵断水或泵内有杂质，就会造成轴承的损坏。
圆筒形联轴器内外磁转子间的同轴度要求若得不到保证，也会直接影响轴承的寿命。
(3)磁力泵打不出液体。
磁力泵打不出液体是泵最易出现的故障，其原因也较多。
首先应检查泵的吸入管路是否有漏气的地方，检查吸入管内空气是否排出，磁力泵内灌注的液体量是否足够，吸人管内是否有杂物堵塞，还应查一查
泵是否反转(尤其是在换过电机后或供电线路检修过后)，还应注意泵的吸上高度是否太高。
通过以上检查若仍不能解决，可将泵拆开检查，看泵轴是否折断，还应检查泵的动环、静环是否完好，整个转子可否少量轴向移动。
若轴向移动困难，可检查炭轴承是否与泵轴结合的过于紧密。
值得注意的是，磁力泵修了几遍查不出问题，应注意磁联轴器的工作是否正常。
轴承、内磁转子和隔套在运行中都会产生热量，这将使工作温度升高，一方面使传递的功率下降，另一方面对输送易汽化液体的磁力泵会产生很大的麻烦。
磁钢传递的功率随温度的升高是一条连续下降的曲线，通常，在磁钢工作极限温度以下，其传递能力的下降是可逆的，而在极限温度以上则是不可逆的，即磁钢冷却后，丧失的传递能力再也不能恢复。
特殊情况下在磁力联轴器出现滑脱(失步)时，隔套中的涡流热量会急剧增长，温度急剧上升，如不及时处理，会引起磁钢退磁，使磁力联轴器失效。
因此磁力泵应设计可靠的冷却系统。
对不易汽化的介质，冷却循环系统一般由叶轮出口或泵出口引出液流，经轴承和磁传动部分回到吸人口，对易汽化的介质，应增加换热器或将液流引到泵外的贮罐，避免热量回到吸人口，对有固体杂质或铁磁性杂质的介质，应考虑过滤，对高温介质，则应考虑冷却，以保证磁力联轴器不超过工作极限温度。
在考虑转速是否够时，先要检查电机本身的转速是否正常，可用转速计进行测量，在电机转速正常的情况下，可考虑是否会出现磁力联轴器的滑脱。
(4)扬程不足。
造成这种故障的原因有:输送介质内有空气，叶轮损坏，转速不够，输送液体的比重过大，流量过大。
(5)流量不足。
造成流量不足的主要原因有:叶轮损坏，转速不够，扬程过高，管内有杂物堵塞等。
