消防给水设计说明及图例(一)一.设计依据1.1. 国家有关规程规范<<建筑设计防火规范>> GBJ 16-87 (2001年版)<<高层民用建筑设计防火规范>> GB 50045-95 (2005年版) <<自动喷水灭火系统设计规范>> GB 50084-2001 (2005年版) <<人民防空工程设计防火规范>> GB 50098-981.2.建设单位提供的有关市政管线资料.1.3.深市陈世民建筑师事务所有限公司提供的建筑图及中国重庆市设计院,JMK工程顾问有限公司提供的结构图.二.设计范围红线范围以内的消火栓给水系统,自动喷淋给水系统及二氧化碳灭火系统.一期工程建设目标分期:-1甲商业及会所-1乙前排住宅A1~A4栋-1丙后排住宅A5~A9栋连中央绿化区及泳池-1丁幼儿园三.系统概述3.1.室外消火栓给水系统概述 3.1.1. 本工程消防用水水源为市政给水管网,室外消火栓消防流量30L/s,火灾延续时间为3h.3.1.2.室外消火栓采用1组单出口泵加压供水,另设一套室外消火栓稳压泵稳压,设置于商业一层消防水泵房.3.1.3. 系统控制:稳压泵由压力控制器自动控制启停,当管网压力降至Ps1时,启动稳压泵,当管网压力升至Ps2时停泵,当管网压力继续下降至P2时,室外消火栓泵启动,稳压泵停泵,并向消防控制中心发出报警信号.消防结束后手动停泵.以上参数详见系统图.平时:管网压力在Ps1和Ps2之间浮动.火灾时或管网大量漏水:管网压力迅速降至P2,室外消火栓泵启动,向消防控制中心发出报警信号.另消防控制中心可直接启动室外消火栓泵灭火.3.1.4.全部选用地上式室外消火栓,安装详见国标图集.3.2. 室内消火栓给水系统概述3.2.1.室内消火栓最大消防流量40L/s,火灾延续时间为3h.3.2.2.室内消火栓系统竖向分区示意表3.2.3. 低区,中区,高区,超高区管网共用1组双出口泵,设置于商业一层消防水泵房.低区及中区管网由水泵第一出口(低压出口)供水,高区及超高区由第二出口(高压出口)供水.当1甲、乙期建设完成后,由设于A7栋住宅顶层的组合式不锈钢消防水箱(一)及室内消火栓,喷淋稳压泵组(一)稳压,1丙期建设完成后,将原有A4栋首层消防水箱(一)及室内消火栓,喷淋稳压泵组(一)移到A9栋屋顶稳压,A7栋屋顶消防水箱(二)及室内消火栓,喷淋稳压泵组(二)在A区建设完成后,移到B区供B区使用.3.2.4.低区,中区,高区管网设室外水泵接合器,由消防车直接加压补水;超高区管网由消防车从高区水泵接合器加压打入设置于A8栋住宅15层的钢筋混凝土中间水箱,再由中间加压泵加压补水.3.2.5.地下室,商场,商铺,A8,A9栋住宅楼电梯前室设有消火栓箱,箱内设DN65消火栓一个,长25m口径DN65麻质衬胶水龙带1条,∅19mm 直流水枪1只,1套DN25的消防卷盘,启动按钮1个;其中超压部分均采用减压孔板减压,A1~A7栋住宅相同,但不设消防卷盘.每个消火栓给水管为DN65.3.2.6.系统控制:屋顶稳压泵由压力控制器自动控制启停,当管网压力降至Ps1时,启动稳压泵,当管网压力升至Ps2时停泵,当管网压力继续下降至P2时,室内消火栓泵启动,稳压泵停泵,并向消防控制中心发出报警信号.消防结束后手动停泵.以上参数详见系统图.平时:管网压力在Ps1和Ps2之间浮动.信号.另消火栓手动按钮及消防控制中心可直接启动室内消火栓泵灭火. 火灾时或管网大量漏水:管网压力迅速降至P2,室内消火栓泵启动,向消防控制中心发出报警3.3. 自动喷淋灭火系统概述3.3.1.本工程火灾危险等级按中危险II级确定,设计用水量30L/s,火灾延续时间为1h3.3.2.自动喷淋灭火系统竖向分区示意表3.3.3.低区,高区,超高区管网共用1组双出口泵,设置于商业一层消防水泵房.低区管网由水泵第一出口(低压出口)供水,高区及超高区由第二出口(高压出口)供水.当1甲,1乙期建设完成后, 由设于A7栋住宅顶层的组合式不锈钢消防水箱及自动喷淋稳压泵稳压; 1丙期建设完成后,将上述消防水箱及稳压泵移至A9栋屋顶稳压.3.3.4. 低区,高区管网设室外水泵接合器,由消防车直接加压补水;超高区管网由消防车从高区水泵接合器加压打入设置于A8栋住宅15层的钢筋混凝土中间水箱,再由中间加压泵加压补水.3.3.5.商业部分在商业一层消防水泵房内设湿式报警阀共15组;住宅地下车库部分在地下一层内设湿式报警阀共3组;A8栋住宅在一层设湿式报警阀2组,28层设1组;A9栋住宅在一层设湿式报警阀2组,30层设1组;会所,幼儿园各在一层设湿式报警阀1组.以上每组湿式报警阀负担的喷头数量不超过800个.3.3.6. 地库卫生间及电梯前室,住宅电梯前室等安装铝板等封闭式吊顶场所安装吊顶型玻璃球喷头,作用温度68°C,地下车库安装直立型喷头,作用温度72°C,厨房操作间安装玻璃球喷头,作用温度93°C.其他无吊顶或安装敞开式金属片吊顶的场所安装直立型喷头,作用温度68°C.虽无吊顶或安装敞开式吊顶但受线槽,风管等影响的场所增设下垂型喷头.所有喷头流量系数均为K=80.另每个商铺预留喷淋给水管接驳点供租户日后自行安装铝板等封闭式吊顶时增设吊顶型喷头用.3.3.7. 系统控制:屋顶稳压泵由压力控制器自动控制启停,当管网压力降至Ps1时,启动稳压泵,当管网压力升至Ps2时停泵,当管网压力继续下降至P2时,向消防控制中心发出报警信. 号.以上参数详见系统图.平时:管网压力在Ps1和Ps2之间浮动.报警阀前管网大量漏水时:管网压力迅速降至P2,向消防控制中心发出报警信号.报警阀后管网大量漏水时:报警阀动作,敲响水力警铃,压力开关动作,启动自动喷淋泵,并向消防控制中心发出报警信号.火灾时:玻璃球破裂,喷头开始喷水,水流指示器动作,向消防控制中心发出信号,同时报警阀动作,敲响水力警铃,压力开关动作,启动自动喷淋泵,向消防控制中心发出报警信号.另消防控制中心可直接启动喷淋泵灭火.消防结束后手动停泵.以上参数详见系统图.3.4.消防水池室内消火栓消防储水量为432m ,自动喷淋消防储水量为108m ,室外消火栓消防储水量为108m ,消防水池总储水容积864m ,分为两格,每格432m .3.5. 室外消火栓给水管网;室内消火栓低区给水管网;自动喷淋低区给水管网, 均在室外预留二期消防接点.3.6.手提灭火器概述前后排地下车库属B类火灾,灭火器按中危险级配置,每个灭火器最大保护距离为12m,每个消火栓箱下设4瓶5公斤的磷酸盐干粉灭火器,另在适当位置增设2瓶5公斤的磷酸盐干粉灭火铵器;A1~A7栋住宅属A类火灾,灭火器按轻危险级配置,每个灭火器最大保护距离为25m,每个消火栓箱下设2瓶3公斤的磷酸盐干粉灭火器;A8~A9栋住宅属A类火灾,灭火器按严重危险级配置,每个灭火器最大保护距离为15m,每个消火栓箱下设2瓶5公斤的磷酸盐干粉灭火器. 商铺及超市属A类火灾,灭火器按中危险级配置,每个灭火器最大保护距离为20m,每个消火栓箱下设4瓶3公斤的磷酸盐干粉灭火器.幼儿园属A类火灾,灭火器按严重危险级配置,每个灭火器最大保护距离为15m,每个消火栓箱下设2瓶3公斤的磷酸盐干粉灭火器. 消火栓箱为明装时,灭火器壁挂在消火栓箱下,其铭牌朝外;消火栓箱为管井内暗装时,灭火器直接摆放在消火栓箱下,但管井检修门外须设置灭火器指示位置的发光标志.其他机房内灭火器壁挂在墙壁上.3.7.住户入住时应购置灭火器(型号WF/ABC6),每50m 设置一具.3.8.柴油发电机房及配电房采用二氧化碳灭火系统,具体详见二氧化碳灭火系统设计说明.四.管材及连接方式五.阀门及附件5.1. 工作压力消防管道上的阀门工作压力:无缝钢管上阀门工作压力为2.50MPa.其他阀门工作压力为1.60MPa.5.2. 消防管道上的阀门均采用明杆闸阀或蝶阀.5.3.水泵吸水管上采用明杆闸阀,不得采用蝶阀.5.4. 水流指示器,报警阀前的阀门采用电信号蝶阀,开关信号反馈到消防控制中心.5.5.止回阀水泵出水管上止回阀采用速闭消声止回阀,其余采用普通止回阀.5.6.减压阀消防给水管道上减压阀采用可调式减压阀,要求可减静压,具体阀后压力详见系统图.5.7. 泄压阀泵房内泄压阀采用可调式泄压阀,并带有自动复位功能,具体泄压压力详见系统图.5.8.水锤消除器水锤消除器采用气囊型水锤消除器.5.9.引入人防区的消防管道应在围护结构内侧设置防护阀,选用阀芯为钢材质的闸阀,防护阀中心距墙面或中心距墙面或顶板内侧的距离不大于300mm.5.10.水泵接合器采用组合型,自带闸阀,止回阀及安全阀.5.11.附件5.11.1 消防管道穿越沉降缝,伸缩缝时两边采用不锈钢金属波纹管补偿.六.管道安装6.1.管道支架须满足管道的稳定和安全.管道支架须允许管道自由伸缩和符合安装高度.6.2. 邻近阀门和其他配件须安装支架.吊顶内闸阀下设置接水盘,就近排管井或卫生间.6.3. 管道中应安装伸缩接头,来减轻管道因热胀冷缩而引起之应力.通常每30米的直管就必须配有伸缩接头.6.5.车道下阀门井需采用重型铸铁井盖井座,非车道下采用轻型铸铁井盖井座.6.6.车道上所有井盖与完成面平,人行道及绿地上井盖均比完成面低150mm,供园林师进行外观处理.6.7. 消防管道车道下覆土小于0.7m时应采取保护措施.’6.8. 水池,高位水箱,中间水箱的溢流,泄水管均采用16号不锈钢丝防虫网抱扎.看似短暂的一生,其间的色彩,波折,却是纷呈的,深不可测的,所以才有人拼尽一切阻隔,在路漫漫中,上下而求索。
消防给水及消火栓系统技术规范图示15S909

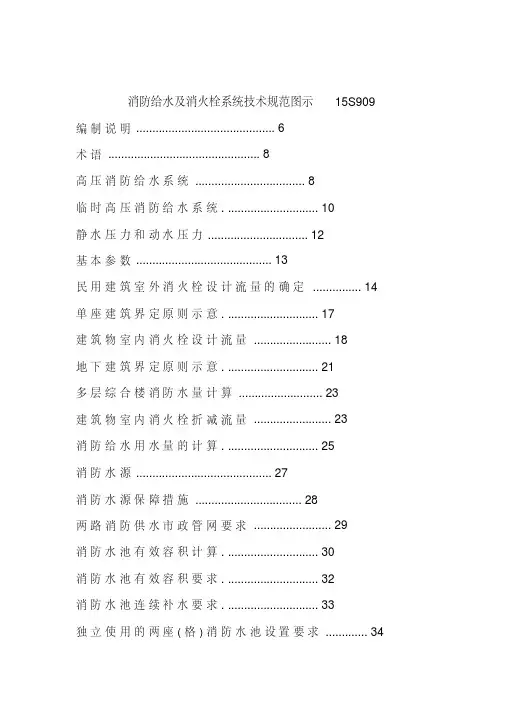

消防给水及消火栓系统技术规X图示 15S909编制说明6术语8高压消防给水系统8临时高压消防给水系统10静水压力和动水压力12基本参数13民用建筑室外消火栓设计流量的确定13 单座建筑界定原则示意16建筑物室内消火栓设计流量17地下建筑界定原则示意20多层综合楼消防水量计算22建筑物室内消火栓折减流量22消防给水用水量的计算24消防水源26消防水源保障措施27两路消防供水市政管网要求28消防水池有效容积计算29消防水池有效容积要求31消防水池连续补水要求32独立使用的两座(格)消防水池设置要求33消防水池取水口35生产消防合用水池吸水设计要求37 消防水池设计要求38消防水池通气管设置要求41高位消防水池示意图42供水设施44消防水泵性能要求46消防水泵安装形式47多台水泵并联后对压力影响48轴流深井泵安装要求50 消防水泵流量和压力测试装置52消防水泵吸水要求54消防水泵吸水管、出水管设置55消防水泵直接吸水58消防水泵吸水管设置过滤器59防止消防水泵低流量空转过热措施60 高位水箱有效容积的确定61水箱设置位置62水箱间或水温不低于5℃的措施64 高位水箱最低水位设置65稳压泵设计压力的确定67气压罐有效容积要求69多栋建筑水泵接合器设置71高层建筑水泵接合器设置72水泵接合器安装要求73水泵接合器永久性标志铭牌样式75 消防水泵房净高要求75消防水泵房降噪减振措施77消防水泵房设置要求79消防水泵房防水淹没技术措施80给水形式81室内外消火栓合用给水系统82室外临时高压消防系统稳压措施83 可不设高位消防水箱系统84消防供水系统保护的最大X围85 超高层及顶部临时高压系统87 消防系统分区供水条件88消防水泵、转输水箱串联系统90 消防水泵直接串联系统91减压阀分区系统92减压水箱分区系统94消火栓系统96干式消防竖管97干式消火栓系统98室外消火栓设置99消防软管卷盘、轻便消防水龙101设备层及管道层消火栓设置103停机坪出入口消火栓设置103防火分区共用消火栓104可采用一支消防水枪的场所105楼梯间、休息平台消火栓设置106试验消火栓室内布置108室内消火栓布置距离109消火栓直线距离布置图示110栓口动压说明111管网113两种及以上水灭火系统环状给水管网113 消防给水系统的系统工作压力114水锤消除措施设置119减压阀流量检测装置121消防排水122消防电梯井排水设施设置要求122专用排水设施设置123水力计算126管道压力计算126控制与操作127自动启泵状态与手动启泵状态127不应自动停泵129消防水泵的自动启动控制130高压给水系统高位水池供水泵自动启泵132 转输泵的启动次序133机械应急启泵装置135消火栓按钮137施工140进场检验清单及检验要求140消火栓箱安装要求141架空管道的固定支架与防晃支架144管道防晃技术要求145室内管道抗震保护技术要求147试验压力中的系统工作压力149编制说明1 编制依据本图集根据中华人民XX国住房和城乡建设部建质函[2013]86号“关于印发《2013年国家建筑标准设计编制工作计划》的通知”进行编制。
消防给水设计.共41页
▪
