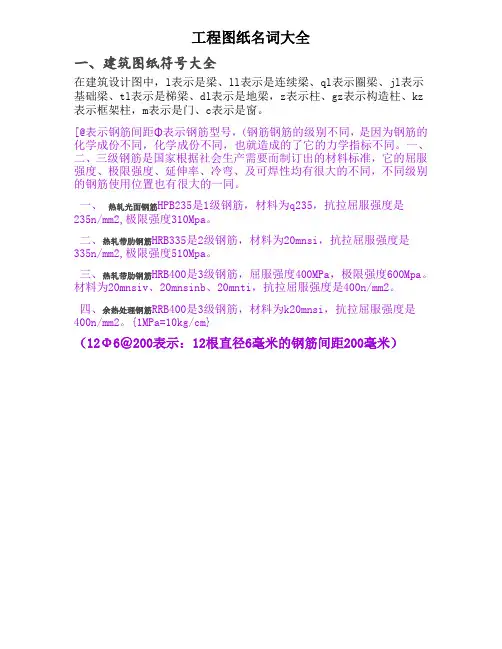

一、建筑图纸符号大全
在建筑设计图中,l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁,z表示柱、gz表示构造柱、kz 表示框架柱,m表示是门、c表示是窗。

[@表示钢筋间距Φ表示钢筋型号,(钢筋钢筋的级别不同,是因为钢筋的化学成份不同,化学成份不同,也就造成的了它的力学指标不同。

一、二、三级钢筋是国家根据社会生产需要而制订出的材料标准,它的屈服强度、极限强度、延伸率、冷弯、及可焊性均有很大的不同,不同级别的钢筋使用位置也有很大的一同。

一、热轧光面钢筋HPB235是1级钢筋,材料为q235,抗拉屈服强度是235n/mm2,极限强度310Mpa。

二、热轧带肋钢筋HRB335是2级钢筋,材料为20mnsi,抗拉屈服强度是
335n/mm2,极限强度510Mpa。

三、热轧带肋钢筋HRB400是3级钢筋,屈服强度400MPa,极限强度600Mpa。

材料为20mnsiv、20mnsinb、20mnti,抗拉屈服强度是400n/mm2。

四、余热处理钢筋RRB400是3级钢筋,材料为k20mnsi,抗拉屈服强度是400n/mm2。

{1MPa=10kg/cm}
(12Φ6@200表示:12根直径6毫米的钢筋间距200毫米)。

建筑工程图纸符号大全

建筑工程图纸符号大全

建筑工程图纸符号大全一、柱编号二、墙柱编号三、墙梁编号注:(××A)为一端悬挑,(××B)为两端悬挑,悬挑不计入跨数。

五、板编号六、板带编号注:(××A)为一端悬挑,(××B)为两端悬挑,悬挑不计入跨数。

八、板相关构造编号九、钢筋符号一级钢:A 二级钢:B 三级钢:C构件类型 代号 序号 跨数及有无悬挑 暗梁AL××(××)(××A )或(××B )构造类型 代号 序号 说明纵筋加强带 JQD ×× 以单向加强纵筋取代原位配筋后浇带 HJD ×× 有不同的留筋方式 柱帽 ZM × ×× 适用于无梁楼盖局部升降板 SJB ×× 板后即配筋与所在板相同,构造升降高度≤300 板加腋 JY ×× 腋高与腋宽可选注板开洞 BD ×× 最大边长或直径<1000;加强筋长度有全跨贯通和自洞边锚固两种 板翻边 FB ××翻遍高度≤300角部加强筋Crs×× 以上部双向非贯通加强钢筋取代原位置的非贯通配筋悬挑板阴角附加筋 Cis ×× 板悬挑阴角上部斜向附加钢筋 悬挑板阳角附加筋 Ces ×× 板悬挑阳角上部放射筋抗冲切箍筋 Rh ×× 通长用于无柱帽无梁楼盖的柱顶 抗冲切弯起筋 Rb×× 通长用于无柱帽无梁楼盖的柱顶。

施工图纸符号大全

施工图纸符号大全

施工图纸符号大全施工图纸是建筑工程中不可或缺的重要文件,它详细描述了建筑物的设计、构造和施工过程。

施工图纸中使用了许多特定的符号和标记,这些符号代表着不同的建筑元素和设备。

本文将介绍施工图纸中常用符号的含义和解释,帮助读者更好地理解和应用这些建筑符号。

一、基础符号1、直线:在施工图纸中,直线代表物体的轮廓或边界。

例如,墙壁、天花板和地面都可以用直线表示。

2、圆:圆通常用来表示圆形物体或曲面。

例如,管道的接头、阀门的阀座和排水管的管帽都可以用圆表示。

3、矩形:矩形通常用来表示方形物体或平面。

例如,窗户、门和墙壁都可以用矩形表示。

4、弧形:弧形代表曲线形状的物体或表面。

例如,穹顶、拱形门和曲线墙面都可以用弧形表示。

二、设备符号1、电器符号:在施工图纸中,电器符号代表各种电气设备和部件,如电线、开关、插座和灯具等。

每个符号都代表不同的电器元素,例如灯泡表示灯具,方框表示开关。

2、管道符号:管道符号代表各种管道和流体系统,如水管、气管、油管和排水管等。

每个符号都代表不同的管道元素,例如圆圈表示管道的接头,箭头表示管道的方向。

三、结构符号1、楼板符号:楼板符号代表建筑物的楼层和地面。

每个符号都代表不同的楼板元素,例如实线表示楼板的边缘,虚线表示楼板的开孔。

2、柱子符号:柱子符号代表建筑物中的支撑柱。

每个符号都代表不同的柱子元素,例如矩形表示实心柱,圆形表示圆柱。

四、其他符号1、尺寸符号:在施工图纸中,尺寸符号用于标注物体的尺寸和距离。

例如,箭头表示测量方向,波浪线表示连续测量。

2、标高符号:标高符号用于表示地面的高度和建筑物的水平面。

例如,三角形表示标高的高度,虚线表示相对高度。

总结:施工图纸中的符号是建筑工程中的重要语言,它们代表着不同的建筑元素和设备。

掌握这些符号的含义和使用方法对于从事建筑工程行业的专业人员来说非常重要。

本文介绍了基础符号、设备符号、结构符号和其他符号的含义和使用方法,希望能够帮助读者更好地理解和应用这些建筑符号。

电气图纸符号表示大全

电气图纸符号表示大全

电气图纸符号表示大全在电气图纸中我们经常看到一些用英文符号表示方式,下面给大家总结了一些常用的符号表示含义,希望能对大家有所帮助。

一、导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二、导线敷设方式表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三、灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽:SR沿屋架或跨屋架:BE沿柱或跨柱:CLE穿焊接钢管敷设:SC穿电线管敷设:MT穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设:FPC 电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC穿金属软管敷设:CP直接埋设:DB电缆沟敷设:TC导线敷设部位的标注沿或跨梁(屋架)敷设:AB暗敷在梁内:BC沿或跨柱敷设:AC暗敷设在柱内:CLC沿墙面敷设:WS暗敷设在墙内:WC沿天棚或顶板面敷设:CE暗敷设在屋面或顶板内:CC吊顶内敷设:SCE地板或地面下敷设:FCDTQ30-32/2P 这两个是两种塑壳断路器的型号HSM8-63C/3P 适用于照明回路中,为3极开关,额定电流为63A(3联开关)DTQ30-32/2P 也是塑壳断路器的一种,额定电流32A,2极开关1、型号的含义R-连接用软电缆(电线),软结构。

V-绝缘聚氯乙烯。

V-聚氯乙烯绝缘V-聚氯乙烯护套B-平型(扁形)。

S-双绞型。

A-镀锡或镀银。

F-耐高温P-编织屏蔽P2-铜带屏蔽P22-钢带铠装Y—预制型、一般省略,或聚烯烃护套FD—产品类别代号,指分支电缆。

将要颁布的建设部标准用FZ表示,其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如:SYV 75-5-1(A、B、C)S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A:64编 B:96编 C:128编75:75欧姆 5:线径为5MM 1:代表单芯SYWV 75-5-1S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套75:75欧姆 5:线缆外径为5MM 1:代表单芯例如:RVVP2*32/0.2 RVV2*1.0 BVRR: 软线 VV:双层护套线 P屏蔽2:2芯多股线 32:每芯有32根铜丝 0.2:每根铜丝直径为0.2MM ZR-RVS2*24/0.12ZR: 阻燃 R: 软线 S:双绞线2:2芯多股线 24:每芯有24根铜丝 0.12:每根铜丝直径为0.12MM 型号、名称RV 铜芯氯乙烯绝缘连接电缆(电线)AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆(电线)RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV-105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF-205AFS-250AFP-250 镀银聚氯乙氟塑料绝缘耐高温-60oC~250oC连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法:同一回路电缆根数*(1*标称截面), 0.6/1KV,如:4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法:同一回路电缆根数*标称截面, 0.6/1KV,如:4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法:电缆芯数×标称截面-T,如:4×25-T矿用铠装控制电缆;MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm铠装控制电缆;KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆;DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22 DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm铠装铁路信号电缆;PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23 PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------63.字符电路图符号大全:AAT 电源自动投入装置AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序)KM 接触器KA 瞬时继电器;瞬时有或无继电器;交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM——接触器KA——1、瞬时接触继电器 2、瞬时有或无继电器 3、交流继电器KT——延时有或无继电器SB——按钮开关 Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器 2、瞬时有或无继电器 3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF相位表 PPA最大需量表(负荷监控仪) PM功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR声信号 HA光信号 HS指示灯 HL红色灯 HR绿色灯 HG黄色灯 HY蓝色灯 HB白色灯 HW连接片 XB插头 XP插座 XS端子板 XT电线电缆母线 W直流母线 WB插接式(馈电)母线 WIB 电力分支线 WP照明分支线 WL应急照明分支线 WE 电力干线 WPM照明干线 WLM应急照明干线 WEM滑触线 WT合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS 预报音响小母线 WPS 电压小母线 WV事故照明小母线 WELM 避雷器 F熔断器 FU快速熔断器 FTF跌落式熔断器 FF限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关辅助开关 ST 电压表切换开关 SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC 变频器 UF变流器 UC逆变器 UI电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW 鼠笼型电动机 MC电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPAYA 电动执行器 YE发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器 EV电加热器加热元件 EE 感应线圈电抗器 L励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池热电传感器 B压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器 BT1BK液位测量传感器 BL温度测量传感器 BHBM配电房电工符号大全:常用电气符号大全电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF相位表 PPA最大需量表(负荷监控仪) PM 功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR声信号 HA光信号 HS指示灯 HL红色灯 HR绿色灯 HG黄色灯 HY蓝色灯 HB白色灯 HW连接片 XB插头 XP插座 XS端子板 XT电线,电缆,母线 W直流母线 WB插接式(馈电)母线 WIB 电力分支线 WP照明分支线 WL应急照明分支线 WE 电力干线 WPM照明干线 WLM应急照明干线 WEM 滑触线 WT合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS 预告音响小母线 WPS 电压小母线 WV事故照明小母线 WELM 避雷器 F熔断器 FU快速熔断器 FTF跌落式熔断器 FF限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关,辅助开关 ST 电压表切换开关 SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC 变频器 UF变流器 UC逆变器 UI电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW 鼠笼型电动机 MC电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPA,YA 电动执行器 YE发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器 EV电加热器加热元件 EE 感应线圈,电抗器 L 励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器,变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池,热电传感器 B 压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器 BT1,BK 液位测量传感器 BL温度测量传感器 BH,BM。

图纸各种符号代表的意义

图纸各种符号代表的意义

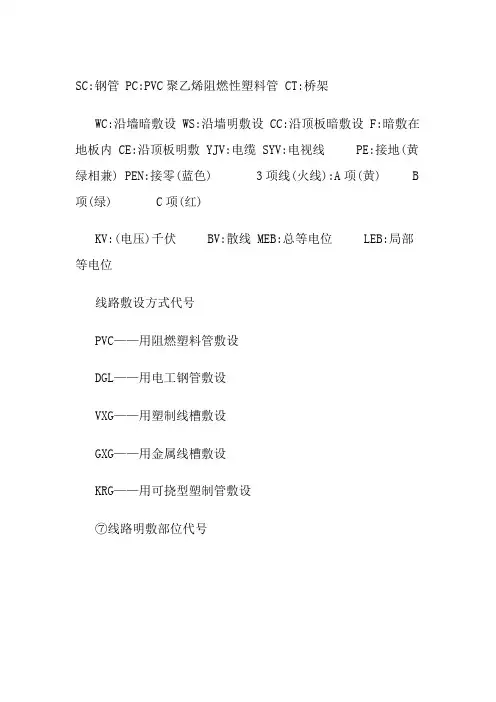

SC:钢管 PC:PVC聚乙烯阻燃性塑料管 CT:桥架
WC:沿墙暗敷设 WS:沿墙明敷设 CC:沿顶板暗敷设 F:暗敷在地板内 CE:沿顶板明敷 YJV:电缆 SYV:电视线 PE:接地(黄绿相兼) PEN:接零(蓝色) 3项线(火线):A项(黄) B 项(绿) C项(红)
KV:(电压)千伏 BV:散线 MEB:总等电位 LEB:局部等电位
线路敷设方式代号
PVC——用阻燃塑料管敷设
DGL——用电工钢管敷设
VXG——用塑制线槽敷设
GXG——用金属线槽敷设
KRG——用可挠型塑制管敷设
⑦线路明敷部位代号
LM—沿屋架或屋架下弦敷设ZM——沿柱敷设
QM——沿墙敷设
PL——沿天棚敷设
③线路暗敷部位代号
LA——暗设在梁内
ZA—暗设在柱内
QA—暗设在墙内
PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式
L——链吊式
G———管吊式
B——壁装式
R———嵌入式
BR———墙壁内安装
(4)设备标注方法’
⑦配电线路的标注方法
a——b(c×d)e——f其中:a--回路编号b--导线型号
c--导线根数
d--导线截面
e--敷设方式及穿管管径
f--敷设部位
表示2根导线
表示3根导线
表示n根导线
⑦照明灯具标注方法
一般标注方法:
灯具吸顶安装标注方法:
其中:a--灯数
b--型号或编号
c--每盏照明灯具的灯泡个数d--灯泡容量,W
e--灯泡安装高度,m
f--安装方式
L--光源种类,白炽灯或荧光灯。

建筑工程图纸代号大全

建筑工程图纸代号大全

建筑工程图纸代号大全建筑常用构件代号大全名称代号名称代号板B屋架WJ 屋面板WB托架TJ 空心板KB天窗架CJ 槽形板CB框架KJ折板ZB刚架GJ 密肋板MB支架ZJ 楼梯板TB柱Z 盖板或沟盖板GB框架柱KZ 挡雨板或檐口板YB构造柱GZ 吊车安全走道板DB暗柱AZ 墙板QB承台CT 天沟板TGB基础J梁L设备基础SJ 屋面梁WL桩ZH 吊车梁DL挡土墙DQ 单轨吊车梁DDL地沟DG 轨道连接DGL柱间支撑ZC 车档CD垂直支撑CC圈梁QL水平支撑SC过梁GL梯T连系梁LL雨篷YP 基础梁JL阳台YT 楼梯梁TL梁垫LD 框架梁KL预埋件M-框支梁KZL天窗端壁TD 屋面框架梁WKL钢筋网W 檩条LT钢筋骨架G专业图纸代号大全代号表示SC钢管PC PVC聚乙烯阻燃性塑料管CT桥架WC沿墙暗敷设WS沿墙明敷设CC沿顶板暗敷设F暗敷在地板内CE沿顶板明敷YJV电缆SYV电视线PE接地(黄绿相兼)PEN接零(蓝色)3项线(火线)A项(黄)B项(绿)C项(红)KV(电压)千伏BV散线MEB总等电位LEB局部等电位线路敷设方式代号PVC用阻燃塑料管敷设DGL用电工钢管敷设VXG用塑制线槽敷设GXG用金属线槽敷设KRG用可挠型塑制管敷设线路明敷部位代号LM沿屋架或屋架下弦敷设ZM沿柱敷设QM沿墙敷设PL沿天棚敷设线路暗敷部位代号LA暗设在梁内ZA暗设在柱内QA暗设在墙内PA暗设在屋面内或顶棚内DA暗设在地面或地板内PNA暗设在不能进入的吊顶内照明灯具安装方式代号D吸顶式L链吊式G管吊式B壁装式R嵌入式BR墙壁内安装配电线路的标注方法a——b(c×d) e——fa表示回路编号b表示导线型号c表示导线根数d表示导线截面e表示敷设方式及穿管管径f表示敷设部位表示2根导线表示3根导线表示n根导线照明灯具标注方法a灯数b型号或编号c每盏照明灯具的灯泡个数d灯泡容量,We灯泡安装高度,mf安装方式L光源种类,白炽灯或荧光灯【此课件下载可自行编辑修改,供参考,感谢你的支持!】。

工程图纸基础(名词、符号、代号大全)-

工程图纸基础(名词、符号、代号大全)-

工程图纸基础(名词、符号、代号大全)-————————————————————————————————作者:————————————————————————————————日期:工程图纸名词大全建筑工程图是以投影原理为基础,按国家规定的制图标准,把已经建成或尚未建成的建筑工程的形状、大小等准确地表达在平面上的图样,并同时标明工程所用的材料以及生产、安装等的要求。

它是工程项目建设的技术依据和重要的技术资料。

建筑工程图包括方案设计图、各类施工图和工程竣工图。

由于工程建设各个阶段的任务要求不同,各类图纸所表达的内容、深度和方式也有差别。

方案设计图主要是为征求建设单位的意见和供有关领导部门审批服务;施工图是施工单位组织施工的依据;竣工图是工程完工后按实际建造情况绘制的图样,作为技术档案保存起来,以便于需要的时候随时查阅。

建筑总平面图建筑总平面图是表明一项建设工程总体布置情况的图纸。

它是在建设基地的地形图上,把已有的、新建的和拟建的建筑物、构筑物以及道路、绿化等按与地形图同样比例绘制出来的平面图。

主要标明新建平面形状、层数、室内外地面标高,新建道路、绿化、场地排水和管线的布置情况,并标明原有建筑、道路、绿化等和新建筑的相互关系以及环境保护方面的要求等。

由于建设工程的性质、规模及所在基地的地形、地貌的不同,建筑总平面图所包括的内容有的较为简单,有的则比较复杂,必要时还可分项绘出竖向布置图、管线综合布置图、绿化布置图等。

建筑施工图建筑施工图简称建施。

它一般由设计部门的建筑专业人员进行设计绘图。

建筑施工图主要反映一个工程的总体布局,标明建筑物的外部形状、内部布置情况以及建筑构造、装修、材料、施工要求等,用来作为施工定位放线、内外装饰做法的依据,同时也是结构施工图和设备施工图的依据。

建筑施工图包括设备说明和建筑总平面图、建筑平面图、立面图、剖面图等基本图纸以及墙身剖面图、楼梯、门窗、台阶、散水、浴厕等详图和材料做法说明等等。

电气图纸符号大全(实用借鉴)

电气图纸符号大全(实用借鉴)

配电箱符号序号名称符号(字母)备注1 高压开关柜AH2 高压计量柜AM3 高压配电柜AA4 高压电容柜AJ5 低压电力配电箱柜AP6 低压照明配电箱柜AL7 应急电力配电箱柜APE8 应急照明配电箱柜ALE9 低压负荷开关箱柜AF10 低压电容补偿柜ACC或ACP11 直流配电AD12 操作信号箱柜AS13 控制屏台箱柜AC14 继电保护箱柜AR15 计量箱柜AW16 励磁箱柜AE17 低压漏电断路器箱柜ARC18 双电源自动切换箱柜AT19 多种电源配电箱柜AM20 刀开关箱柜AK21 电源插座箱AX22 建筑自动化控制器箱ABC23 火灾报警控制器箱AFC24 设备监控器箱ABC25 住户配线箱ADD26 信号放大器箱ATF27 分配器箱AVP28 接线端子箱AXT配电箱符号序号名称符号(字母)备注一、电线穿线管一般有:1 PVC管:PC202 焊接钢管:SC203 扣压式镀锌薄壁电线管:KBG204 紧定式镀锌薄壁电线管:JDG20二、电气设计施工图中常用线路敷设方式:序号名称符号名称符号1 沿钢线槽敷设SR沿屋架或跨屋架敷设BE2 沿柱或跨柱敷设CLE沿墙面敷设WE3 沿天棚面或顶棚面敷设CE 在能进入人的吊顶内敷设ACE4 暗敷设在梁内BC暗敷设在柱内CLC5 暗敷设在墙内WC暗敷设在顶棚内CC6 暗敷设在不能进入的顶棚内ACC暗敷设在地面内FC7 吊顶内敷设,要穿金属管SCE一,导线穿管表示序号符号名称符号名称1 SC -焊接钢管CT-桥架2 MT -电线管PC-PVC塑料硬管3 FPC -阻燃塑料硬管MR -金属线槽4 M -钢索CP -金属软管5 PR -塑料线槽RC -镀锌钢管二,导线敷设方式的表示1 DB -直埋TC -电缆沟2 BC -暗敷在梁内CLC -暗敷在柱内3 WC -暗敷在墙内CE -沿天棚顶敷设4 CC -暗敷在天棚顶内SCE -吊顶内敷设5 F -地板及地坪下SR -沿钢索6 BE -沿屋架,梁WE -沿墙明敷三,灯具安装方式的表示1 CS -链吊DS -管吊2 W -墙壁安装 C -吸顶3 R -嵌入S -支架4 CL -柱上5 SR 沿钢线槽:BE 沿屋架或跨屋架:6 CLE 沿柱或跨柱:SC 穿焊接钢管敷设:7 MT 穿电线管敷设:PC 穿硬塑料管敷设:8 FPC 穿阻燃半硬聚氯乙烯管敷设:CT 电缆桥架敷设:9 MR 金属线槽敷设:PR 塑料线槽敷设:10 M 用钢索敷设:KPC 穿聚氯乙烯塑料波纹电线管敷设:11 CP 穿金属软管敷设:DB 直接埋设:12 TC 电缆沟敷设:AB 导线敷设部位的标注沿或跨梁(屋架)敷设:13 BC 暗敷在梁内:AC 沿或跨柱敷设:14 CLC 暗敷设在柱内:WS 沿墙面敷设:常用电气元件文字符号表序号名称符号序号名称符号1 发电机G 40 电压小母线WV2 电动机M 41 控制小母线WCL3 控制变压器TC 42 事故音响小母线WFS4 自耦变压器TA 43 预告音响小母线WPS5 整流变压器TR 44 闪光小母线WF6 稳压器TS 45 直流母线WB7 电压互感器TV 46 电压继电器KV8 电流互感器TA 47 电流继电器KA9 熔断器FU 48 时间继电器KT10 断路器QF 49 中间继电器KM11 隔离开关QS 50 信号继电器KS12 负荷开关QL 51 闪光继电器KFR13 刀开关QK 52 差动继电器KD14 刀熔开关QR 53 接地继电器KE15 交流接触器KM 54 控制继电器KC16 电阻器R 55 热继电器(热元件)KH17 压敏电阻器RV 56 控制、选择转换开关SA18 启动电阻器RS 57 行程开关ST19 制动电阻器RB 58 微动开关SS20 电容器 C 59 限位开关SL21 电感器、电抗器L 60 按钮SB22 变频器U 61 合闸按钮SBC23 压力变换器BP 62 分闸按钮SBS24 温度变换器BT 63 试验按钮SBT25 避雷器 F 64 合闸线圈YC26 黄色指示灯HY 65 跳闸线圈YT27 绿色指示灯HG 66 接线柱X28 红色指示灯HR 67 连接片XB29 白色指示灯HW 68 端子板(排)XT30 蓝色指示灯HB 69 插座XS31 照明灯EL 70 插头XP32 蓄电池GB 71 电流表P33 加热器EH 72 电压表 PV PV34 光指示器HL 73 有功电度表PJ35 声音报警器HA 74 无功电度表PJR36 二极管VD 75 有功功率表PW37 三极管V 76 无功功率表PR38 晶闸管VT 77 功率因数表PPF39 电位器RP 78 频率表PF电缆型号NH是耐火,YJV是交联聚乙烯绝缘,聚氯乙烯护套铜芯电缆 4*150是4芯150平方毫米 E70是接地用线为70平方毫米。

图纸中符号的含义

图纸中符号的含义

工程图纸都有图纸设计说明,各个字母代表什么意思都有:ACE:在能进入人的吊顶内敷设ACC:暗敷设在不能进入的顶棚内AB:沿或跨梁(屋架)敷设AC :沿或跨柱敷设BE:沿屋架或跨屋架敷设BC:暗敷设在梁内CLE:沿柱或跨柱敷设CE:沿天棚面或顶棚面敷设CLC:暗敷设在柱内CC:暗敷设在顶棚内CT :电缆桥架敷设CP :穿金属软管敷设DB-直埋穿聚氯乙烯塑料波纹电线管敷设:KPCFPC:穿阻燃半硬聚氯乙烯管敷设F-地板及地坪下FC:暗敷设在地面内MT:穿电线管敷设MR:金属线槽敷设WC:暗敷设在墙内WE:沿墙面敷设WS:沿墙面敷设SR:沿钢线槽敷设、沿钢索SCE-吊顶内敷设SC:穿焊接钢管敷设穿硬塑料管敷设:PC 塑料线槽敷设:PR电缆沟敷设:TC 用钢索敷设:M吊顶内敷设,要穿金属管一,导线穿管表示SC-焊接钢管MT-电线管M-钢索MR-金属线槽PC-PVC塑料硬管PR-塑料线槽FPC-阻燃塑料硬管CT-桥架CP-金属软管RC-镀锌钢管三,灯具安装方式的表示CS-链吊C-吸顶CL-柱上DS-管吊W-墙壁安装R-嵌入S-支架HSM8-63C/3P ·DTQ30-32/2P 这两个应该是两种塑壳断路器的型号,HSM8-63C/3P 适用于照明回路中,为3极开关,额定电流为63A(3联开关)DTQ30-32/2P 也是塑壳断路器的一种,额定电流32A,2极开关常用电缆的规格型号RVS:铜芯pvc护套双绞线,通常用于公共广播系统/背景音乐系统布线,消防系统布线RVV:铜芯pvc内护pv外护平行护套线,通常用于弱电电源供电等RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线,2*10是两根10平方的线RVVP屏蔽软线,3*10表示是3根10平方的RVS音响线(扩音线)广播、音响系统布线电缆2*1.5就是2根1.5的UTP为非屏蔽双绞线4*2*0.5为4对、每对2芯、导体直径0.5mmR-连接用软电缆(电线),软结构。

图纸名词、符号、代号大全

图纸名词、符号、代号大全

工程图纸名词大全建筑图纸符号大全在建筑设计图中,l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl 表示是梯梁、dl表示是地梁,z表示柱、gz表示构造柱、kz表示框架柱,m表示是门、c表示是窗。

@表示钢筋间距Φ表示钢筋型号,下面谈谈一些经验,1、正规的建筑设计,要有设计者签名,建筑图纸负责人签名,审定者签名,校对人签名,并加盖出图章,注册执业章。

2、建筑设计图纸中,长度一般以mm为,有加以说明的除外;看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明”中,在各小项的前面有打上“√”的,为该设计所采用的做法。

没有打勾的,非该设计所采用的做法。

3、如在建筑设计图中:“c20钢筋砼jl(240400)配4φ16络φ6@200箍。

”解读为:强度为c的钢筋混凝土结构的基础梁,宽240mm,高400mm,配4条直径16厘(16mm)螺纹的主钢筋,每间隔200mm箍一个直径6厘的钢筋长方形环络。

(长方形环络长约340--350 mm ,宽约180mm--190mm)。

4、如在建筑设计图中:“c20砼小柱(240240)配4φ12箍]6@200。

”其中,“]6@200”为不规范标注,应为“φ6@200”。

解读为:强度为c20的钢筋混凝土结构的小梁,截面为长240mm,宽240mm,配4条直径12厘(12mm)螺纹的主钢筋,每间隔200mm箍一个直径6厘钢筋的长方形络。

小柱高度看该工程所标示的层高减去圈梁的高度后加上板面的厚度,因为圈梁与板面是浇筑在一起。

5、如在建筑设计图中:m5水泥砂浆砌mu10贝灰砂砖。

“m5”表示水泥砂浆的强度等级,“mu10”表示贝灰砂砖的强度等级。

mu10代表贝灰砂砖的抗压强度平均值≥10mpa。

6、ql表示圈梁,圈梁的做法,通常用于砖混房屋建筑结构(混合结构),即先砌墙,后用钢筋混凝土浇筑圈梁及板面。

7、框架结构的做法,即先浇筑柱体,大梁、小梁、板面等。

待拆掉模板后再砌墙体。

电气图纸代号字母大全

电气图纸代号字母大全

电气图纸符号图例大全一、字符,符号SC:钢管PC:PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼)PEN:接零(蓝色)三相线(火线):A项(黄) B项(绿) C项(红)KV:(电压)千伏BV:散线MEB:总等电位LEB:局部等电位二、线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设1、线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设2、线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA—暗设在地面或地板内PNA—暗设在不能进入的吊顶内3、照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装4、配电线路的标注方法a——b(c×d)e——f例:WDZ-BYJ-3*2.5-PVC20-WC其中:a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位5、照明灯具标注方法灯具吸顶安装标注方法:其中:a--灯数,b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量,e--灯泡安装高度,f--安装方式L--光源种类,白炽灯或荧光灯三、室内配电线路的表示方法1、线路配线方式及代号(斜线后为英文字母代码):分为明敷(M)和暗敷(A)。

塑料夹VJ/PCL夹板配线瓷夹CJ/PL金属线槽配线GC/MR槽板配线塑料线槽配线 VC/ PR钢管配线 DG/SC(G)线路具体配线方式线管配线硬塑料管配线VG/PC软管 RG/ 瓷瓶配线CP/K 钢索配线S/M 电缆桥架配线QJ/CT3、线路敷设部位及代号:部位代号部位代号地面(板) D 墙 Q柱 Z 梁L 顶棚P4、导线的类型及代号:线芯材料:铜芯导线(一般不标注) T铝芯导线 L绝缘种类:聚氯乙烯绝缘V橡胶绝缘 X氯丁橡胶绝缘 XF聚乙烯绝缘Y内护套:聚氯乙烯套 V聚乙烯套Y其它特征:绝缘导线、平行B双绞线 S软线 R常见导线型号BXF(BLXF)氯丁橡胶绝缘铜(铝)芯线BX(BLX)橡胶绝缘铜(铝)芯线BXR 铜芯橡胶软线BV(BLV)聚氯乙烯绝缘铜(铝)芯线BVR 聚氯乙烯绝缘铜(铝)芯软线BVV(BLVV)铜(铝)芯聚氯乙烯绝缘和护套线RVB 铜芯聚氯乙烯绝缘平行软线RVS 铜芯聚氯乙烯绝缘绞型软线RV 铜芯聚氯乙烯绝缘软线RX、RXS 铜芯、橡胶棉纱编织软线导线的标注格式:c 导线根数d 导线截面 f敷设部位 e敷设管径b导线型号 a线路编号a-b-c×d-e-f例:N1- BV -2×2.5+PE2.5-DG20-QA其中: N1 表示导线的回路编号BV 表示导线为聚氯乙烯绝缘铜芯线2 表示导线的根数为22.5 表示导线的截面为2.5mm2PE2.5表示1根接零保护线,截面为2.5mm2dg20表示穿管为直径为20mm的钢管QA 表示线路沿墙敷设、暗埋四、照明电器的表示方法照明电器由光源和灯具组成。

建筑工程图纸代号大全

建筑工程图纸代号大全

e 表示敷设方式及穿管管径
f 表示敷设部位
表示 2 根导线
表示 3 根导线
表示 n 根导线
照明灯具标注方法
a
灯数
b
型号或编号
c
每盏照明灯具的灯泡个数
d
灯泡容量,W
e
灯泡安装高度,m
f
安装方式
L
光源种类,白炽灯或荧光灯
M-
KZL
天窗端壁
TD
WKL
钢筋网
W
LT
钢筋骨架
G
专业图纸代号大全
表示
钢管
PVC 聚乙烯阻燃性塑料管
桥架 WC 沿墙暗敷设
沿墙明敷设
沿顶板暗敷设
暗敷在地板内
CE YJV SYV PE PEN 3 项线(火线) BV MEB LEB PVC DGL VXG GXG KRG
LM ZM QM PL
LA ZA QA PA DA PNA
沿柱敷设 沿墙敷设 沿天棚敷设 线路暗敷部位代号 暗设在梁内 暗设在柱内 暗设在墙内 暗设在屋面内或顶棚内 暗设在地面或地板内 暗设在不能进入的吊顶内 照明灯具安装方式代号 吸顶式 链吊式 管吊式 壁装式 嵌入式 墙壁内安装 配电线路的标注方法 a 表示回路编号 b 表示导线型号
c 表示导线根数
d 表示导线截面
建筑工程图纸代号大全
名称
代号
构件代号大全 名称
代号
建筑常用
板 屋面板 空心板 槽形板 折板 密肋板 楼梯板 盖板或沟盖板 挡雨板或檐口板 吊车安全走道板 墙板 天沟板
梁 屋面梁 吊车梁 单轨吊车梁 轨道连接 车档 圈梁 过梁 连系梁 基础梁 楼梯梁 框架梁 框支梁 屋面框架梁 檩条
代号 SC PC CT WS CC F

建筑电气施工图纸中符号全解析(干货)

建筑电气施工图纸中符号全解析(干货)

建筑电气施工图纸中符号全解析(干货)初次接触建筑电气施工图的小伙伴,有没有这么一种经历,被图纸上一大堆的英文符号搞得晕头转向,一会BV BVV一会TC SC还有很多其他奇奇怪怪的组合.今天就大家一起学习一下建筑电气施工图的一些基础知识,希望今天的内容可以为你一解所惑.1.常用电线⑴裸导线:一般为架空线路的主体,输送电能.①裸单线:TY铜质圆单线LY铝质圆单线②裸绞线:TJ铜绞线LJ铝绞线LGJ钢芯铝绞线⑵绝缘电线;种类很多,一般明明规则都是如下图所示:BV:铜芯塑料绝缘线BX:铜芯橡胶绝缘线BLV:铝芯塑料绝缘线BVV:铜芯塑料绝缘护套线BLVV:铝芯塑料绝缘护套线BV:铜芯塑料绝缘线BVV:铜芯塑料绝缘护套线例:BV—2.5BVV—4ZRBLV—25NHBX—102.电缆:多芯导线,在电路中起着输送和分配电能的作用,电气装备用电线电缆及电力电缆的型号主要由以下七部分组成:1.类别、用途代号2.导体代号3.绝缘层代号4.护层代号5.特征代号6.铠装层代号7.外护层代号[1]1.绝缘种类:V代表聚氯乙烯;X代表橡胶;Y代表聚乙烯;YJ代表交联聚乙烯;Z代表纸.2.导体材料:L代表铝;T(省略)代表铜.3.内护层:V代表聚氯乙烯护套;Y聚乙烯护套;L铝护套;Q铅护套;H橡胶护套;F氯丁橡胶护套.4.特征:D不滴流;F分相;CY充油;P贫油干绝缘;P屏蔽;Z直流.5.铠装层:0无;2双钢带;3细钢丝;4粗钢丝.6.外被层:0无;1纤维外被;2聚氯乙烯护套;3聚乙烯护套.7.阻燃电缆在代号前加ZR;耐火电缆在代号前加NH;防火电缆在代号前加DH.电缆的组成:线芯、绝缘层、保护层.电缆按用途可分为:⑴电力电缆:用来输送和分配大功率电能a、聚氯乙烯绝缘聚氯乙烯护套电力电缆VV VLV例:VV22-4×120+1×50表示4根截面为120mm2和1根截面为50mm2的铜芯聚氯乙烯绝缘,钢带铠装聚氯乙烯护套五芯电力电缆.VV电缆b、交联聚乙烯绝缘聚氯乙烯护套电力电缆YJV YJLV例:YJV22-4×120表示4根截面为120mm2的铜芯交联聚乙烯绝缘,钢带铠装聚氯乙烯护套四芯电力电缆.YJV电缆⑵控制电缆:用于传输控制电流常用控制电缆:KVV KVLVKVV⑶通信电缆:用于传输信号和数据①电话电缆:HYY HYV②同轴射频电缆:STV-75-4电缆按绝缘层可分为:油浸纸绝缘Z橡皮绝缘X塑料绝缘V、Y⑷电缆附件电缆终端头:电缆与配电箱的连接处,一根电缆两个电缆头电缆中间头:用于电缆的延长,隔250m设一个3.母线⑴软母线:用于35kV以上的高压配电装置中⑵硬母线:用于高低压配电所TMY:硬铜母线LMY:硬铝母线4、线路敷设方式代号TC:用电线管敷设SC:用焊接钢管敷设SR:用金属线槽敷设CT:用桥架敷设PC:用硬塑料管敷设PEC:用半硬塑料管敷设5、线路敷设部位代号WE:沿墙明敷WC:沿墙暗敷CE:沿顶棚明敷CC:沿顶棚暗敷BE:沿屋架明敷BC:沿梁暗敷CLE:沿柱明敷CLC:沿柱暗敷FC:沿地板暗敷SCC:在吊顶内敷设6、线路在平面图上的表示a-b(c×d)e-fa:线路编号b:导线型号c:导线根数d:导线截面e:线路敷设方式f:线路敷设部位例:N1BV-3×4SC20–FC表示:N1回路,3根4mm2的铜芯聚氯乙烯塑料绝缘线,穿DN20的焊接钢管沿地板敷设7、灯具在平面图上的表示a:灯具数量b:灯具型号c:灯泡数量d:灯泡容量,W e:灯具安装高度f:灯具安装方式(X吸顶,B壁安,G吊杆式,L吊链式,R:嵌入式)L:光源种类例:8、电气工程系统图的识读⑴识读程序:先看图纸目录,再看施工说明,了解图例符号,系统结合平面.⑵识读要点:①供电方式和相数:高压还是低压供电,单相还是三相②进户方式:电杆进户、沿墙边埋角钢进户、地下电缆进户③线路分配情况④线路敷设方式:绝缘子布线、管子布线、线槽布线、电缆布线等⑤照明设备器具的布置:安装高度及平面位置⑥接地防雷情况⑶识读脉络:进户线—总配电箱—干线—分配电箱—支线—用电设备更深入的内容需要专业知识的储备了,作为一般现场的普通非安装施工员,熟悉上述内容就可以应该简单应付着看图了,剩下的就靠自己的积累了.。

施工图纸符号大全

施工图纸符号大全

施工图纸符号大全
引言图纸是我们建设、施工的基础, 拿到一份施工图纸, 首先要能够看得懂图。

包括上面的复杂的各种符号、代号等等, 今天小编为大家整理了施工图纸的图例供大家学习。

一、排水工程图纸的使用中, 缩写符号如下:
排水管道-W,为污水。

也有-F, 是废水。

很少见有用-P 来表示的。

消火栓的管道-XH。

自动喷淋管道-Z或用-ZP。

雨水管道-Y.。

采暖管道-R, 通常实线表示供水管, 虚线来表示回水管。

压力排水-PY。

冷凝水管道-N。

管道立管-L.。

另外设备的型号字母有:
Q-流量或风量 H-扬程 N-功率 P-压力 QW-潜污泵其他阀门、器具类的都用图形来区分。

JL-给水管; WL-污水管; YL-雨水管; RJL-热给水; RHL-热回水。

二、常用建筑材料的示例图
三、常用建筑构造的示例图
四、常用建筑的构件代号含义大全
五、其他专业图纸的一些代号大全。

电气图纸符号大全

电气图纸符号大全

配电箱符号配电箱符号常用电气元件文字符号表电缆型号NH是耐火,YJV是交联聚乙烯绝缘,聚氯乙烯护套铜芯电缆4*150是4芯150平方毫米E70是接地用线为70平方毫米。

你学习一下下面的电缆基础知识就知道了!一、电缆型号由下面字母属性组成(1)类别:H——市内通信电缆HP——配线电缆HJ——局用电缆(2)绝缘:Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫/实心皮聚烯烃绝缘(3)内护层:A——涂塑铝带粘接屏蔽聚乙烯护套S——铝,钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套(4)特征:T——石油膏填充G——高频隔离C——自承式(5)外护层:23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层常用电缆规格型号一、铜(铝)芯聚氯乙烯绝缘聚氯乙烯绝缘及护套固定敷设用电缆(电线)BV-铜芯聚氯乙烯绝缘电缆(电线)BLV-铝芯聚氯乙烯绝缘电缆(电线)BVR-铜芯聚氯乙烯绝缘电缆(电线)BVV-铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆(电线)BLVV-铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆(电线)BVVB-铜芯聚氯乙烯绝缘聚氯乙烯护套平形电缆(电线)BLVVB-铝芯聚氯乙烯绝缘聚氯乙烯护套平形电缆(电线)BV-90-铜芯耐热90℃聚乙烯绝缘电线本产品适用于交流额定电压U/U450/750V及以下的动力、照明、日用电器、仪器仪表及电信设备用铜芯或铝芯聚氯乙烯绝缘电缆(电线)二、低烟无卤系列产品低烟无卤阻燃系列电缆电线,WDZ-(加普通型号的电缆电线代号)注:阻燃一般分A、B、C、D四类,例如:WDZD-VY WDZA-YJY WDZB-YJV23WDZC-BY WDZ-BVY WDZB-KYJY WDZC-KVV23等供固定(软电缆为移动式)敷设在额定交流电压U0/U为35kV及以下的室内、电缆桥架、电缆管道等固定场合的输配电力线路用,主要应用于高层建筑、医院、剧场、电站、地铁、隧道、舰船、海上石油平台、广播电视中心、计算机中心等人员密集、空间封闭的场所,电缆的额定电压应不低于供电系统的标称电压。

工程施工图纸基础(名词、符号、代号大全)

工程施工图纸基础(名词、符号、代号大全)

工程图纸名词大全建筑工程图是以投影原理为基础,按国家规定的制图标准,把已经建成或尚未建成的建筑工程的形状、大小等准确地表达在平面上的图样,并同时标明工程所用的材料以及生产、安装等的要求。

它是工程项目建设的技术依据和重要的技术资料。

建筑工程图包括方案设计图、各类施工图和工程竣工图。

由于工程建设各个阶段的任务要求不同,各类图纸所表达的内容、深度和方式也有差别。

方案设计图主要是为征求建设单位的意见和供有关领导部门审批服务;施工图是施工单位组织施工的依据;竣工图是工程完工后按实际建造情况绘制的图样,作为技术档案保存起来,以便于需要的时候随时查阅。

建筑总平面图建筑总平面图是表明一项建设工程总体布置情况的图纸。

它是在建设基地的地形图上,把已有的、新建的和拟建的建筑物、构筑物以及道路、绿化等按与地形图同样比例绘制出来的平面图。

主要标明新建平面形状、层数、室内外地面标高,新建道路、绿化、场地排水和管线的布置情况,并标明原有建筑、道路、绿化等和新建筑的相互关系以及环境保护方面的要求等。

由于建设工程的性质、规模及所在基地的地形、地貌的不同,建筑总平面图所包括的内容有的较为简单,有的则比较复杂,必要时还可分项绘出竖向布置图、管线综合布置图、绿化布置图等。

建筑施工图建筑施工图简称建施。

它一般由设计部门的建筑专业人员进行设计绘图。

建筑施工图主要反映一个工程的总体布局,标明建筑物的外部形状、内部布置情况以及建筑构造、装修、材料、施工要求等,用来作为施工定位放线、内外装饰做法的依据,同时也是结构施工图和设备施工图的依据。

建筑施工图包括设备说明和建筑总平面图、建筑平面图、立面图、剖面图等基本图纸以及墙身剖面图、楼梯、门窗、台阶、散水、浴厕等详图和材料做法说明等等。

建筑工程施工图建筑工程施工图简称施工图,是表示工程项目总体布局,建筑物的外部形状、内部布置、结构构造、内外装修、材料做法以及设备、施工等要求的图样。

具有图纸齐全、表达准确、要求具体的特点。

施工图图纸的代号大全-看完这些再也不用担心图纸看不懂了

施工图图纸的代号大全-看完这些再也不用担心图纸看不懂了

施工图图纸的代号大全-看完这些再也不用担心图纸看不懂了
这一部分
一、排水工程图形符号大全:
想要学习室内设计的可以来群471310336
在给排水工程的图纸中,缩写符号含义如下:
给水管道-J,假如分高低区通俗用首字母表示即高区-G,低区-D。

排水管道-W,表示污水。

也有-F,便是废水。

很少见有用-P 表示的。

消火栓管道-XH。

主动喷淋管道-Z或许-ZP。

雨水管道-Y. 。

采暖管道-R,普通实线表示供水管,虚线表示回水管。

压力排水-PY。

冷凝水管道-N。

管道立管-L. 。

别的设备的型号字母:Q-流量或许风量H-扬程N-功率P-压力QW-潜污泵其他阀门、用具之类的都是用图形区分。

JL-给水管; WL-污水管; YL-雨水管; RJL-热给水; RHL-热回水。

二、常用修建材料示例图
三、常用修建结构示例图
四、修建常用构件代号大全
五、专业图纸代号大全
在我们拿到施工图纸电子文件时,收到时根本是PDF格式,检查需求转换成CAD格式。

有时候只需求将传输PDF文件此中一页转换成CAD格式。

在批量转换文件格式时,简单的办法运用CAD编辑器:点击左上角“文件”,翻开批处理——批量添加文件——选择转换格式——点击开始转换。

想要学习室内设计的可以来群471310336。

图纸各种符号代表的意义

图纸各种符号代表的意义

SC:钢管 PC:PVC聚乙烯阻燃性塑料管 CT:桥架
WC:沿墙暗敷设 WS:沿墙明敷设 CC:沿顶板暗敷设 F:暗敷在地板内 CE:沿顶板明敷 YJV:电缆 SYV:电视线 PE:接地(黄绿相兼) PEN:接零(蓝色) 3项线(火线):A项(黄) B 项(绿) C项(红)
KV:(电压)千伏 BV:散线 MEB:总等电位 LEB:局部等电位
线路敷设方式代号
PVC——用阻燃塑料管敷设
DGL——用电工钢管敷设
VXG——用塑制线槽敷设
GXG——用金属线槽敷设
KRG——用可挠型塑制管敷设
⑦线路明敷部位代号
LM—沿屋架或屋架下弦敷设ZM——沿柱敷设
QM——沿墙敷设
PL——沿天棚敷设
③线路暗敷部位代号
LA——暗设在梁内
ZA—暗设在柱内
QA—暗设在墙内
PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式
L——链吊式
G———管吊式
B——壁装式
R———嵌入式
BR———墙壁内安装
(4)设备标注方法’
⑦配电线路的标注方法
a——b(c×d)e——f其中:a--回路编号b--导线型号
c--导线根数
d--导线截面
e--敷设方式及穿管管径
f--敷设部位
表示2根导线
表示3根导线
表示n根导线
⑦照明灯具标注方法
一般标注方法:
灯具吸顶安装标注方法:
其中:a--灯数
b--型号或编号
c--每盏照明灯具的灯泡个数d--灯泡容量,W
e--灯泡安装高度,m
f--安装方式
L--光源种类,白炽灯或荧光灯。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

工程图纸名词大全建筑图纸符号大全在建筑设计图中,l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl 表示是梯梁、dl表示是地梁,z表示柱、gz表示构造柱、kz表示框架柱,m表示是门、c表示是窗。

@表示钢筋间距Φ表示钢筋型号,下面谈谈一些经验,1、正规的建筑设计,要有设计者签名,建筑图纸负责人签名,审定者签名,校对人签名,并加盖出图章,注册执业章。

2、建筑设计图纸中,长度一般以mm为,有加以说明的除外;看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明”中,在各小项的前面有打上“√”的,为该设计所采用的做法。

没有打勾的,非该设计所采用的做法。

3、如在建筑设计图中:“c20钢筋砼jl(240400)配4φ16络φ6@200箍。

”解读为:强度为c的钢筋混凝土结构的基础梁,宽240mm,高400mm,配4条直径16厘(16mm)螺纹的主钢筋,每间隔200mm箍一个直径6厘的钢筋长方形环络。

(长方形环络长约340--350 mm ,宽约180mm--190mm)。

4、如在建筑设计图中:“c20砼小柱(240240)配4φ12箍]6@200。

”其中,“]6@200”为不规范标注,应为“φ6@200”。

解读为:强度为c20的钢筋混凝土结构的小梁,截面为长240mm,宽240mm,配4条直径12厘(12mm)螺纹的主钢筋,每间隔200mm箍一个直径6厘钢筋的长方形络。

小柱高度看该工程所标示的层高减去圈梁的高度后加上板面的厚度,因为圈梁与板面是浇筑在一起。

5、如在建筑设计图中:m5水泥砂浆砌mu10贝灰砂砖。

“m5”表示水泥砂浆的强度等级,“mu10”表示贝灰砂砖的强度等级。

mu10代表贝灰砂砖的抗压强度平均值≥10mpa。

6、ql表示圈梁,圈梁的做法,通常用于砖混房屋建筑结构(混合结构),即先砌墙,后用钢筋混凝土浇筑圈梁及板面。

7、框架结构的做法,即先浇筑柱体,大梁、小梁、板面等。

待拆掉模板后再砌墙体。

8、根据质监的要求,可以要求承建方提供钢筋(每批次)的合格证,水泥(每批次)的合格证,mu10贝灰砂砖(每批次)的合格证,水泥砼的测试合格证。

如何看懂建建筑图纸审查要点工程开工之前,需识图、审图,再进行图纸会审工作。

如果有识图、审图经验,掌握一些要点,则事半功倍。

现谈谈本人的识图、审图经验,供参考。

识图、审图的程序是:熟悉拟建工程的功能、熟悉、审查工程平面尺寸、熟悉、审查工程立面尺寸、检查施工图中容易出错的部位有无出错、检查有无改进的地方。

一、熟悉拟建工程的功能图纸到手后,首先了解本工程的功能是什么,是车间还是办公楼?是商场还是宿舍?了解功能之后,再联想一些基本尺寸和装修,例如厕所地面一般会贴地砖、作块料墙裙,厕所、阳台楼地面标高一般会低几厘米;车间的尺寸一定满足生产的需要,特别是满足设备安装的需要等等。

最后识读建筑说明,熟悉工程装修情况。

二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸,第一道尺寸是细部尺寸,第二道尺寸是轴线间尺寸,第三道尺寸是总尺寸。

检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸,并留意边轴线是否是墙中心线,广东省制图习惯是边轴线为外墙外边线。

识读工程平面图尺寸,先识建施平面图,再识本层结施平面图,最后识水电空调安装、设备工艺、第二次装修施工图,检查它们是否一致。

熟悉本层平面尺寸后,审查是否满足使用要求,例如检查房间平面布置是否方便使用、采光通风是否良好等。

识读下一层平面图尺寸时,检查与上一层有无不一致的地方。

三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图,这些图有工程立面尺寸信息;建施平面图、结施平面图上,一般也标有本层标高;梁表中,一般有梁表面标高;基础大样图、其它细部大样图,一般也有标高注明。

通过这些施工图,可掌握工程的立面尺寸。

正立面图一般有三道尺寸,第一道是窗台、门窗的高度等细部尺寸,第二道是层高尺寸,并标注有标高,第三道是总高度。

审查方法与审查平面各道尺寸一样,第一道尺寸相加之和是否等于第二道尺寸,第二道尺寸相加之和是否等于第三道尺寸。

检查立面图各楼层的标高是否与建施平面图相同,再检查建施的标高是否与结施标高相符。

建施图各楼层标高与结施图相应楼层的标高应不完全相同,因建施图的楼地面标高是工程完工后的标高,而结施图中楼地面标高仅结构面标高,不包括装修面的高度,同一楼层建施图的标高应比结施图的标高高几厘米。

这一点需特别注意,因有些施工图,把建施图标高标在了相应的结施图上,如果不留意,施工中会出错。

熟悉立面图后,主要检查门窗顶标高是否与其上一层的梁底标高相一致;检查楼梯踏步的水平尺寸和标高是否有错,检查梯梁下竖向净空尺寸是否大于2.1米,是否出现碰头现象;当中间层出现露台时,检查露台标高是否比室内低;检查厕所、浴室楼地面是否低几厘米,若不是,检查有无防溢水措施;最后与水电空调安装、设备工艺、第二次装修施工图相结合,检查建筑高度是否满足功能需要。

四、检查施工图中容易出错的地方有无出错熟悉建筑工程尺寸后,再检查施工图中容易出错的地方有无出错,主要检查内容如下:1、检查女儿墙砼压顶的坡向是否朝内。

2、检查砖墙下有梁否。

3、结构平面中的梁,在梁表中是否全标出了配筋情况。

4、检查主梁的高度有无低于次梁高度的情况。

5、梁、板、柱在跨度相同、相近时,有无配筋相差较大的地方,若有,需验算。

6、当梁与剪力墙同一直线布置时,检查有无梁的宽度超过墙的厚度。

7、当梁分别支承在剪力墙和柱边时,检查梁中心线是否与轴线平行或重合,检查梁宽有无突出墙或柱外,若有,应提交设计处理。

8、检查梁的受力钢筋最小间距是否满足施工验收规范要求,当工程上采用带肋的螺纹钢筋时,由于工人在钢筋加工中,用无肋面进行弯曲,所以钢筋直径取值应为原钢筋直径加上约2×1mm肋厚。

9、检查室内出露台的门上是否设计有雨蓬,检查结构平面上雨蓬中心是否与建施图上门的中心线重合。

10、当设计要求与施工验收规范有无不同。

如柱表中常说明:柱筋每侧少于4根可在同一截面搭接。

但施工验收规范要求,同一截面钢筋搭接面积不得超过50%。

11、检查结构说明与结构平面、大样、梁柱表中内容以及与建施说明有无存在相矛盾之处。

12、单独基础系双向受力,沿短边方向的受力钢筋一般置于长边受力钢筋的上面,检查施工图的基础大样图中钢筋是否画错。

五、审查原施工图有无可改进的地方主要从有利于该工程的施工、有利于保证建筑质量、有利于工程美观三个方面对原施工图提出改进意见。

1、从有利于工程施工的角度提出改进施工图意见①结构平面上会出现连续框架梁相邻跨度较大的情况,当中间支座负弯矩筋分开锚固时,会造成梁柱接头处钢筋太密,捣砼困难,可向设计人员建议:负筋能连通的尽量连通。

②当支座负筋为通长时,就造成了跨度小梁宽较小的梁面钢筋太密,无法捣砼,可建议在保证梁负筋的前提下,尽量保持各跨梁宽一致,只对梁高进行调整,以便于面筋连通和浇捣砼。

③当结构造型复杂,某一部位结构施工难以一次完成时,向设计提出:砼施工缝如何留置。

④露台面标高降低后,若露台中间有梁,且此梁与室内相通时,梁受力筋在降低处是弯折还是分开锚固,请设计处理。

2、从有利于建筑工程质量方面,提出修改施工图意见。

①当设计天花抹灰与墙面抹灰相同为1:1:6混合砂浆时,可建议将天花抹灰改为1:1:4混合砂浆,以增加粘结力。

②当施工图上对电梯井坑、卫生间沉池,消防水池未注明防水施工要求时,可建议在坑外壁、沉池水池内壁增加水泥砂浆防水层,以提高防水质量。

3、从有利于建筑美观方面提出改善施工图①若出现露台的女儿墙与外窗相接时,检查女儿墙的高度是否高过窗台,若是,则相接处不美观,建议设计处理。

②检查外墙饰面分色线是否连通,若不连通,建议到阴角处收口;当外墙与内墙无明显分界线时,询问设计,墙装饰延伸到内墙何处收口最为美观,外墙突出部位的顶面和底面是否同外墙一样装饰。

③当柱截面尺寸随楼层的升高而逐步减小时,若柱突出外墙成为立面装饰线条时,为使该线条上下宽窄一致,建议对突出部位的柱截面不缩小。

④当柱布置在建筑平面砖墙的转角位,而砖墙转角少于900,若结构设计仍采用方形柱,可建议根据建筑平面将方形改为多边形柱,以免柱角突出墙外,影响使用和美观。

⑤当电梯大堂(前室)左边有一框架柱突出墙面10~20cm时,检查右边柱是否出突出相同尺寸,若不是,建议修改成左右对称。

按照“熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程的立面尺寸检查施工图中容易出错的部位有无出错检查有无需改进的地方”的程序和思路,会有计划、全面地展开识图、审图工作建筑图纸代号柱编号墙柱编号梁编号墙梁编号1、梁下部纵筋写为6φ25 2(-2)/4,则表不上排纵筋为2φ25。

且不伸入支座;下一排纵筋为4φ25,全部伸入支座。

2、梁下部纵筋写为2φ25+3φ22(-3)/5φ25,则表示上排纵筋为2φ25和3φ22,其中3φ22不伸入支座;下一排纵筋为5φ25,全部伸入支座。

φ100@100/200(4),表示箍筋为I级钢筋,直径φ10,加密区间距为100,非加密区间距为200,均为四肢箍。

φ8@100(4)/150(2),表示箍筋为I级钢筋,直径φ8,加密区间距为100,四肢箍;非加密区间距为150,两肢箍。

一、箍筋表示方法:⑴φ10@100/200(2) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍。

⑵φ10@100/200(4) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍。

⑶φ8@200(2) 表示箍筋为φ8,间距为200,双肢箍。

⑷φ8@100(4)/150(2) 表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍。

一、梁上主筋和梁下主筋同时表示方法:⑴3Φ22,3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵2φ12,3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶4Φ25,4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷3Φ25,5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法:(标在梁上支座处)⑴2Φ20 表示两根Φ20的钢筋,通长布置,用于双肢箍。

⑵2Φ22+(4Φ12)表示2Φ22 为通长,4φ12架立筋,用于六肢箍。

⑶6Φ25 4/2 表示上部钢筋上排为4Φ25,下排为2Φ25。

⑷2Φ22+ 2Φ22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置。

三、梁腰中钢筋表示方法:⑴G2φ12 表示梁两侧的构造钢筋,每侧一根φ12。

⑵G4Φ14 表示梁两侧的构造钢筋,每侧两根Φ14。

⑶N2Φ22 表示梁两侧的抗扭钢筋,每侧一根Φ22。

相关文档
最新文档
