批量整理编辑CAD图纸方法
CAD批量修改与属性管理技巧
CAD批量修改与属性管理技巧CAD是一种广泛应用于设计和建筑行业的软件，它的强大功能和灵活性使其成为许多专业人士的首选工具。
在使用CAD软件进行设计和绘图时，批量修改和属性管理是非常常见且实用的技巧。
在本文中，我们将探讨CAD中的一些技巧，帮助您更高效地进行CAD设计和管理。
一、批量修改技巧：1. 选择多个对象：在CAD中，您可以使用鼠标框选或使用选择命令来选择多个对象。
通过按住Shift键并单击对象来选择多个不相连的对象，或者按住Ctrl键并单击已选择的对象来取消选择。
2. 复制和移动多个对象：当您需要复制或移动多个对象时，可以使用多重命令。
首先选择要复制或移动的对象，然后使用复制（COPY）或移动（MOVE）命令，然后选择基准点或指定移动的距离。
3. 缩放多个对象：使用缩放（SCALE）命令可以同时缩放多个对象。
选择要缩放的对象，指定参考点，然后输入缩放系数。
通过使用适当的比例因子，可以快速缩放多个对象。
4. 修改多个属性：您可以使用属性编辑器（PROPERTIES）来批量修改多个对象的属性。
选择要修改的对象，打开属性编辑器，然后在属性编辑器中更改所需属性。
这可以节省大量的时间，特别是当您需要在CAD图纸中更改重复出现的属性时。
二、属性管理技巧：1. 定义属性：在CAD中，您可以为对象定义属性。
通过选择对象并使用属性定义器（ATTDEF）命令，您可以定义属性，例如文本、块名称和尺寸。
定义属性后，可以使用属性编辑器来修改属性值。
2. 过滤属性：如果您需要过滤和选择具有特定属性值的对象，可以使用属性过滤器（FILTER）命令。
通过在属性选择或条件中指定要过滤的属性值，您可以快速选择满足条件的对象。
3. 提取属性：当您需要将对象的属性导出到外部表格或文档中时，可以使用属性提取器（ATTEXT）命令。
选择要提取属性的对象，然后指定输出格式和位置。
属性提取器将生成一个表格，其中包含所选对象的属性值。
4. 快速更改属性：如果您需要快速更改特定属性的值，可以使用属性设置表（SETUP）命令。
CAD中的图形处理和批量操作技巧
CAD中的图形处理和批量操作技巧CAD（计算机辅助设计）软件是现代工程领域中必不可少的工具，它能够帮助工程师和设计师们更高效地创建和编辑各种图形。
在使用CAD软件时，图形处理和批量操作是必备的技巧之一。
本文将介绍一些常用的图形处理和批量操作技巧，帮助读者更好地运用CAD软件。
一、图形处理技巧1. 图形平移在CAD软件中，平移是常见的图形处理操作之一。
通过选择要平移的图形，然后指定平移的距离和方向，即可将图形在平面上移动。
在进行平移操作时，可以使用键盘输入具体的平移距离，也可以通过鼠标拖动的方式进行操作。
2. 图形旋转旋转操作可以将图形按照指定的角度进行旋转。
选择要旋转的图形后，通过指定旋转中心点和旋转角度，即可实现图形的旋转。
如果需要精确旋转图形，可以使用键盘输入旋转角度，也可以通过鼠标拖动的方式进行操作。
3. 图形缩放缩放操作可以将图形按照指定比例进行放大或缩小。
选择要缩放的图形后，通过指定缩放中心点和缩放比例，即可实现图形的缩放。
在标拖动的方式进行操作。
4. 图形镜像镜像操作可以将图形以某一直线为对称轴进行镜像。
选择要镜像的图形后，通过指定镜像线，即可实现图形的镜像。
在进行镜像操作时，可以选择水平镜像或垂直镜像，也可以通过键盘输入具体的对称线。
二、批量操作技巧1. 图形复制图形复制是批量操作中常用的技巧之一。
在CAD软件中，选择要复制的图形后，通过指定复制的距离和方向，即可将图形进行批量复制。
在进行复制操作时，可以使用键盘输入具体的复制距离，也可以通过鼠标拖动的方式进行操作。
2. 图形阵列阵列操作可以将一个图形按照指定的模式进行重复排列。
选择要阵列的图形后，通过指定阵列的行数、列数以及行列间的距离，即可实现图形的批量排列。
在进行阵列操作时，可以选择直线阵列或圆形阵列，也可以通过键盘输入具体的阵列模式和距离。
3. 图形偏移偏移操作可以将图形按照指定的距离进行偏移复制。
选择要偏移的图形后，通过指定偏移的距离和方向，即可实现图形的批量偏移。
如何快速编辑和修改CAD图纸
如何快速编辑和修改CAD图纸CAD软件是现代设计领域中必不可少的工具之一，它提供了快速、精确和高效的设计和修改能力。
在使用CAD软件时，如何快速编辑和修改CAD图纸是一个非常重要的技巧。
本文将介绍一些实用的技巧，以帮助您快速编辑和修改CAD图纸。
第一项技巧是使用快捷键。
熟练掌握CAD软件的快捷键可以提高您的工作效率。
例如，在AutoCAD中，通过按下“A”键再按下“E”键可以快速进入编辑对象的模式，从而对图纸进行修改。
同时，可以使用Ctrl + C和Ctrl + V快捷键复制和粘贴对象，快速进行重复操作。
当然，不同的CAD软件可能有不同的快捷键设置，您可以根据自己的习惯进行设置。
其次，要快速编辑和修改CAD图纸，掌握选择和移动对象的技巧很重要。
在CAD软件中，您可以使用鼠标拖动来选择多个对象进行修改。
按住Shift键并拖动鼠标，可以选择包含在选择框内的对象。
您还可以使用Ctrl键选择单个对象，并按住Ctrl键进行多选。
鼠标右键可以进行对象的移动和复制操作，从而快速调整图纸的结构和布局。
第三个技巧是使用图层管理功能。
当图纸比较复杂时，使用图层管理功能可以方便地控制和修改不同的对象。
您可以使用图层管理器进行图层的创建、删除和修改。
通过将对象放置在不同的图层上，您可以快速编辑和修改特定区域或类型的对象。
此外，通过设置图层的可见性和冻结状态，可以清晰地看到和编辑特定的对象。
另外一个技巧是使用块和属性。
在CAD软件中，块是一组对象的集合，可以作为单个单位进行编辑和修改，并且可以在图纸中多次使用。
您可以将一组常用的对象定义为块，并在需要时将其插入到图纸中。
使用属性可以为块添加额外的信息和属性，从而方便快速编辑和修改。
例如，您可以在图纸中插入一个建筑物的块，并使用属性设置建筑物的高度和面积，在需要时快速修改这些属性。
最后，要快速编辑和修改CAD图纸，了解和使用CAD软件提供的高级编辑功能是非常有帮助的。
不同的CAD软件可能提供不同的高级编辑功能，如修剪、拉伸、偏移、阵列等。

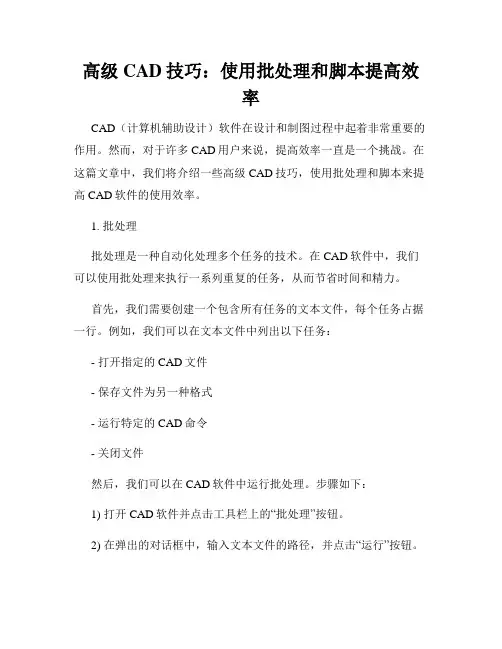

高级CAD技巧 使用批处理和脚本提高效率
高级CAD技巧：使用批处理和脚本提高效率CAD（计算机辅助设计）软件在设计和制图过程中起着非常重要的作用。
然而，对于许多CAD用户来说，提高效率一直是一个挑战。
在这篇文章中，我们将介绍一些高级CAD技巧，使用批处理和脚本来提高CAD软件的使用效率。
1. 批处理批处理是一种自动化处理多个任务的技术。
在CAD软件中，我们可以使用批处理来执行一系列重复的任务，从而节省时间和精力。
首先，我们需要创建一个包含所有任务的文本文件，每个任务占据一行。
例如，我们可以在文本文件中列出以下任务：- 打开指定的CAD文件- 保存文件为另一种格式- 运行特定的CAD命令- 关闭文件然后，我们可以在CAD软件中运行批处理。
步骤如下：1) 打开CAD软件并点击工具栏上的“批处理”按钮。
2) 在弹出的对话框中，输入文本文件的路径，并点击“运行”按钮。
CAD软件将会按照批处理文本文件中列出的顺序，执行每个任务。
通过批处理，我们可以批量处理大量的CAD文件，从而提高效率。
2. 脚本脚本是一种编写连续命令序列的方式，使CAD软件能够自动执行这些命令。
通过使用脚本，我们可以快速执行一系列任务，而无需手动输入每个命令。
在CAD软件中，我们可以使用脚本编辑器来创建和保存脚本。
以下是一个简单的脚本示例：- 命令1- 命令2- 命令3- 命令4我们可以将这个脚本保存为一个文本文件，并在需要执行这些命令时，将其导入到CAD软件中。
执行脚本的步骤如下：1) 打开CAD软件并点击工具栏上的“脚本”按钮。
2) 在脚本编辑器中，选择要导入的脚本文件，并点击“打开”按钮。
3) 点击“运行”按钮，CAD软件将会按照脚本文件中列出的命令序列，依次执行每个命令。
脚本的好处在于，它可以帮助我们快速完成一系列繁琐的任务，无需手动输入每个命令。
3. 使用批处理和脚本的技巧除了简单地执行任务，我们还可以使用批处理和脚本来实现更复杂的功能。
以下是一些使用技巧：- 创建自定义命令：通过结合批处理和脚本，我们可以创建自定义命令，为CAD软件添加新的功能。
使用CAD进行自动绘图和批量处理
使用CAD进行自动绘图和批量处理CAD（计算机辅助设计）软件是设计师们的得力工具，它能够大大提高绘图的效率和精确度。
在日常工作中，有许多场景需要使用CAD进行自动绘图和批量处理，下面将介绍一些使用CAD进行自动绘图和批量处理的技巧和方法。
1. 使用CAD命令CAD软件提供了许多绘图和编辑命令，这些命令可以帮助我们快速完成一些常见的绘图任务。
例如，我们可以使用"Line"命令来绘制直线，使用"Circle"命令来绘制圆形，使用"Offset"命令来生成等距线等。
了解和熟练掌握这些绘图命令，可以大大提高绘图速度和准确性。
2. 使用CAD工具栏和快捷键CAD软件通常提供了一系列工具栏和快捷键，这些工具栏和快捷键可以帮助我们快速切换和使用各种功能和命令。
例如，我们可以使用工具栏上的"绘制"按钮来选择绘图命令，使用"快捷键"来快速进行命令输入等。
通过熟练运用这些工具栏和快捷键，可以进一步提高绘图效率。
3. 使用CAD的自动绘图工具CAD软件通常提供了许多自动绘图工具，这些工具可以根据输入的参数自动生成相应的图形。
例如，我们可以使用CAD软件自带的"块"功能来创建自定义的图元，然后通过输入参数来自动生成不同大小和形状的图块。
此外，一些CAD软件还提供了"阵列"、"复制"和"镜像"等自动复制工具，可以帮助我们快速生成复杂的图形和图案。
4. 使用CAD的批量处理功能对于一些重复的绘图任务，CAD软件通常提供了批量处理功能，可以一次性同时处理多个文件。
例如，我们可以使用CAD软件自带的"批量打印"功能，将多个图纸一次性打印出来；使用"批量导入"功能，将多个图形文件一次性导入到一个CAD工程中等。
通过使用CAD的批量处理功能，可以极大地提高绘图的效率和便捷性。
CAD批量处理 一次性处理多个文件的技巧与方法
CAD批量处理：一次性处理多个文件的技巧与方法CAD（计算机辅助设计）是一种广泛应用于工程设计和制图的软件工具。
在CAD设计过程中，我们常常需要处理大量的设计文件，如图纸的批量打印、图层的统一修改等。
本文将介绍一些CAD批量处理的技巧与方法，帮助您提高工作效率。
一、批量打印在CAD设计中，批量打印是一项常见的任务。
我们经常需要将多个图纸一次性打印出来，以满足项目需求。
CAD软件提供了批量打印的功能，可以帮助我们快速完成这一任务。
1. 打开CAD软件，并选择“打印”选项。
在弹出的打印界面中，点击“批量打印”按钮。
2. 在批量打印界面中，点击“添加文件”按钮，选择要批量打印的文件。
您可以一次性选择多个文件，也可以选择一个文件夹，软件会自动检测该文件夹中的所有CAD文件。
3. 设置好打印机和打印设置，如尺寸、比例、图层等。
点击“确定”按钮开始批量打印。
二、批量修改图层属性在CAD设计中，我们有时需要对多个图层进行统一的修改。
比如，修改线型、颜色、线宽等属性。
CAD软件提供了批量修改图层属性的功能，可以帮助我们快速完成这一任务。
1. 打开CAD软件，并选择“图层管理器”选项。
在弹出的图层管理器界面中，选择要批量修改的图层。
2. 右键点击选中的图层，在弹出的菜单中选择“属性”。
3. 在弹出的属性界面中，修改需要批量修改的属性，如线型、颜色、线宽等。
点击“确定”按钮完成批量修改。
三、批量导出文件在CAD设计中，我们有时需要将多个图纸导出为其他格式，如PDF、JPEG等。
CAD软件提供了批量导出文件的功能，可以帮助我们快速完成这一任务。
1. 打开CAD软件，并选择“输出”或“导出”选项。
在弹出的输出或导出界面中，选择要批量导出的文件。
2. 设置好输出或导出的格式和选项，如PDF的分辨率、JPEG的质量等。
点击“确定”按钮开始批量导出。
四、批量修改图形在CAD设计中，我们有时需要对多个图形进行统一的修改。
比如，修改线型、颜色、尺寸等。
CAD软件中的批量处理和自动化操作技巧
CAD软件中的批量处理和自动化操作技巧CAD软件是设计师和工程师们进行三维建模和设计的重要工具。
为了提高效率并减少重复性工作，掌握一些批量处理和自动化操作的技巧将变得十分有用。
本文将介绍一些在CAD软件中实现批量处理和自动化操作的技巧。
1. 自定义命令和工具栏CAD软件通常允许用户自定义命令和工具栏，将常用的命令和工具集中在一起，方便快速访问和使用。
通过自定义命令和工具栏，可以将多个操作步骤组合为一个命令或工具，实现批量处理操作。
例如，可以创建一个自定义命令来批量修改图层属性或自动执行一系列绘图操作。
2. 脚本和宏命令CAD软件通常支持使用脚本和宏命令来录制和执行一系列操作步骤。
通过录制并保存这些操作步骤为脚本或宏命令，可以实现自动化执行。
例如，可以录制一个脚本来批量导入并放置一系列CAD图块，从而快速完成大量绘图任务。
3. 批量修改属性在CAD软件中，批量修改属性是一项非常常见的操作。
例如，需要将特定图层中的所有对象的颜色从红色修改为蓝色。
通过使用CAD软件提供的批量修改属性功能，可以一次性对多个对象进行属性修改，避免逐个修改的繁琐操作。
4. 生成和使用模板模板是CAD软件中非常实用的工具，通过预定义一些常用属性和设置，可以使得创建新工程或绘图文件更加高效。
通过定制自己的模板，可以快速创建项目所需的特定设置和图层结构，并避免重复设置每个新文件的麻烦。
使用模板可以大大缩短从设计到实施的时间。
5. 批量打印和生成报告在CAD软件中，批量处理打印和生成报告是非常实用的功能。
通过设置打印和报告的模板，可以将多个文件一次性打印或生成报告，减少手动操作的工作量。
这对于需要生成大量纸质文档或报告的工程项目尤其有用。
6. 自动化CAD操作CAD软件通常支持与其他软件或程序进行集成，以实现自动化CAD操作。
通过使用编程语言或脚本编写自动化脚本，可以实现CAD 软件与其他系统的无缝协作。
例如，可以编写一个自动化脚本，将CAD软件中的设计数据导出到其他工程软件进行分析和计算。
CAD图层颜色和线型的批量修改技巧
CAD图层颜色和线型的批量修改技巧作为AE软件的用户，我们常常需要在CAD图纸中进行颜色和线型的修改。
虽然CAD软件本身提供了很多强大的功能，但是在处理大量图层的时候，手动一个一个修改将是一项枯燥而费时的任务。
因此，我们需要一些技巧来批量修改CAD图层的颜色和线型，提高工作效率。
首先，我们可以借助CAD软件提供的快捷命令来实现批量修改图层颜色和线型的功能。
在CAD软件中，快捷键"CUI"可以打开自定义用户界面编辑器。
在编辑器中，我们可以找到‘修改颜色和线型’这个命令，并将其分配一个快捷键。
比如，我们可以将其分配为"F2"键。
接下来，我们需要准备一个包含了需要修改的图层名称、颜色和线型的列表。
可以将该列表保存为一个txt文件。
每一行代表一个图层，并按照以下格式填写信息：图层名称, 颜色, 线型。
例如：图层1, 1, CONTINUOUS图层2, 2, DASHED图层3, 3, DOTTED......保存好这个列表文件后，我们可以打开CAD软件，并确保打开了目标图纸。
接下来，按下之前设置好的快捷键"F2"，会弹出一个命令对话框。
在命令对话框中，输入"Layer"并按下回车键。
这样，我们就进入了图层管理界面。
接下来，输入"M"并按下回车键，然后输入"A"并再次按下回车键。
这样，我们就进入了批量修改图层属性的界面。
在这个界面中，输入"P"并按下回车键，然后选择之前准备好的图层列表文件。
这样，CAD软件将会自动读取这个文件，并按照文件中的信息来批量修改图层的颜色和线型。
在修改完毕后，我们可以按下快捷键"S"并回车键，然后按下快捷键"E"并回车键，以保存和退出图层管理界面。
完成这个步骤后，我们会发现图纸中所有指定的图层的颜色和线型都已经被批量修改了。
CAD绘图中图元编辑的专家级技巧与方法
CAD绘图中图元编辑的专家级技巧与方法CAD软件是一款非常强大的绘图工具，广泛应用于建筑、机械、电子等领域。
在CAD绘图中，图元编辑是一个非常重要的环节，它能够帮助我们快速且准确地修改和更新绘图内容。
本文将介绍一些CAD绘图中图元编辑的专家级技巧与方法，帮助你提高工作效率。
1. 使用图层管理工具在CAD软件中，使用图层功能能够有效地管理图元的显示和编辑。
通过将不同类型的图元放置在不同的图层上，我们可以灵活地控制图元的可见性和编辑性。
同时，图层管理功能还能够帮助我们进行图元的分组和整理，提高绘图的清晰度和可读性。
2. 多选和组合图元在CAD绘图中，我们经常需要对多个图元进行统一的编辑操作。
这时，一个有效的方法是通过多选和组合图元。
通过按住Ctrl键并点击鼠标，我们可以选择多个需要编辑的图元，然后使用组合命令将它们合并为一个整体。
这样，我们就能够快速地对图元进行移动、缩放、旋转等操作。
3. 使用捕捉工具CAD软件中提供了各种捕捉工具，可以帮助我们精确地定位和修改图元。
例如，使用端点捕捉工具可以快速找到图元的端点，并进行移动和连接操作；使用中点捕捉工具可以找到图元的中点，并进行对称和缩放操作。
掌握不同类型的捕捉工具，能够更加准确地编辑图元。
4. 利用镜像和阵列功能在CAD绘图中，镜像和阵列功能是两个非常实用的图元编辑工具。
通过镜像功能，我们可以将图元沿指定轴线进行镜像对称。
通过阵列功能，我们可以复制和平移图元，创建规律性的排列。
掌握这两种功能，可以快速制作出复杂的图形和图案。
5. 使用修剪和延伸命令修剪和延伸是CAD绘图中常用的编辑命令，能够帮助我们快速修正和调整图元的形状。
通过修剪命令，我们可以删除图元中多余的线段或弧线，使其符合设计要求。
通过延伸命令，我们可以通过拉伸图元的边界，使其和其他图元相交或相连。
这两个命令是CAD绘图中必须要掌握的技巧。
6. 使用偏移和数组命令偏移和数组是CAD绘图中常用的制作平行和等间距图元的命令。
CAD中的批量操作技巧 多图纸处理
CAD中的批量操作技巧：多图纸处理批量操作是设计师在CAD软件中经常需要用到的功能之一。
特别是在处理多个图纸时，批量操作可以大大提高工作效率。
本文将介绍CAD软件中的批量操作技巧，帮助设计师更快速、便捷地处理多个图纸。
1. 批量修改属性在CAD软件中，设计师经常需要修改图纸的属性，比如修改图纸的层、图层的颜色等。
如果需要同时修改多个图纸的属性，可以使用CAD软件提供的批量修改功能。
具体操作如下：首先，选中需要修改属性的图纸，可以按住Shift键选择多个图纸，也可以使用Ctrl键逐个选择；然后，在属性编辑器中，选择需要修改的属性，比如层名，输入新的属性值即可。
这样，选中的所有图纸的相关属性就会批量修改。
2. 批量复制与删除CAD软件中，设计师可能需要同时复制或删除多个图纸。
如果一个一个地进行复制或删除操作，效率会很低。
在这种情况下，可以使用CAD软件提供的批量复制与删除功能。
具体操作如下：对于批量复制，首先选中需要复制的图纸，然后使用“复制”命令或Ctrl+C快捷键进行复制；接着，在目标位置使用“粘贴”命令或Ctrl+V快捷键，即可将选中的所有图纸批量复制到目标位置。
对于批量删除，同样首先选中需要删除的图纸，然后使用“删除”命令或按下Delete键进行删除；接着，确认删除操作，选中的所有图纸就会同时被删除。
3. 批量修改尺寸设计师在CAD软件中，有时需要对多个图纸的尺寸进行修改。
如果一个一个地进行修改，会非常耗时。
在这种情况下，可以使用CAD软件提供的批量修改尺寸功能。
具体操作如下：首先，选中需要修改尺寸的图纸，然后使用“尺寸修改”命令；接着，在弹出的对话框中选择需要修改的尺寸类型，比如长度、角度等，输入新的数值即可。
这样，选中的所有图纸的相关尺寸就会批量修改。
4. 批量打印在完成设计后，设计师通常需要将多个图纸批量输出为打印文件。
CAD软件提供了批量打印功能，可以一次性打印多个图纸，大大提高了打印效率。
CAD中的图层和属性的批量编辑
CAD中的图层和属性的批量编辑在使用CAD软件进行设计和绘图时，图层和属性的管理是十分重要的。
而批量编辑图层和属性可以极大地提高工作效率，减少重复劳动。
下面将介绍一些在CAD中进行图层和属性批量编辑的实用技巧。
一、图层批量编辑1. 打开CAD软件并进入绘图界面。
选择菜单栏中的“格式”，然后选择“图层管理器”来打开图层管理器对话框。
2. 在图层管理器中，可以看到当前图纸中的所有图层。
可以通过选择多个图层来进行批量编辑。
按住Ctrl键并依次点击要编辑的图层，或者按住Shift键并点击要编辑的第一个和最后一个图层，可以选择多个连续的图层。
3. 选择要进行的批量编辑的操作，如更改图层颜色、线型、线宽等。
这些选项可以在图层管理器的工具栏或右键菜单中找到。
4. 选择相应的属性进行批量编辑后，点击“确定”按钮，即可将所选图层的属性同时对应修改。
二、属性批量编辑1. 进入绘图界面后，选择菜单栏中的“编辑”，然后选择“属性编辑器”来打开属性编辑器对话框。
2. 在属性编辑器中，可以看到当前图纸中的所有对象和其对应的属性。
可以通过选择多个对象来进行批量编辑。
按住Ctrl键并依次点击要编辑的对象，或者按住Shift键并点击要编辑的第一个和最后一个对象，可以选择多个连续的对象。
3. 选择要进行批量编辑的属性，如图层、颜色、线型等。
这些选项可以在属性编辑器中的列表中找到。
4. 对所选对象的属性进行相应更改后，点击“确定”按钮，即可将所选对象的属性同时对应修改。
三、图层和属性的联动编辑1. 在CAD软件的绘图界面中，选择菜单栏中的“格式”，然后选择“设计中心”来打开设计中心工具栏。
2. 在设计中心工具栏中，选择“图层”选项卡。
可以看到当前图纸中的所有图层及其属性。
3. 选择要进行联动编辑的图层。
可以按住Ctrl键并依次点击要编辑的图层，或者按住Shift键并点击要编辑的第一个和最后一个图层，也可以使用鼠标拖动选择多个连续的图层。
cad多个图形排列整齐怎么弄
cad多个图形排列整齐怎么弄cad多个图形排列整齐怎么弄：使用【风云CAD编辑器】软件进行图形顺序排列操作方法第一步、打开【风云CAD编辑器】，将需要处理的CAD文件一键导入系统，接着进入编辑页面，找到对齐的命令，也就是ALIGN。
用多边形(POL)命令分别绘制一个正六边形和一个正五边形作为练习图。
第二步、输入AL，回车，软件提示选择对象，选择要移动的对象，命令行会提示指定第一个源点，将光标及移动到五边形要对齐边的一个端点处，出现端点捕捉标记的时候单击。
步骤3:软件提示您指定第一个目标点，将光标移动到六边形的一个角上，并在端点捕捉标记出现时单击。
步骤4:根据命令提示继续指定第二个源点和目标点。
第五步、软件此时会提示指定第三源点或，也就是可以继续指定第三个源点和目标点，也可以直接回车进行下一步操作。
回车，命令行会提示是否缩放图形，输入Y，回车，五边形将移动、旋转、缩放到与六边形对齐使用【solidworks】软件进行图形顺序排列操作方法第一步、打开【solidworks】软件进入编辑页面，然后输入DWGA回车;第二步、弹出排列合并图档对话框，选择间隙排列模式;注意:如果选择固定距离排列，必须计算图框的最大距离，不能小于此，否则图纸会重叠。
第三步、设置间隙排列的距离;第四步、设置每行多少个以及排列的方式;第五步、点击拾取图块名或图层名;第六步、选择选取排序的方式，点击确定;第七步、选择对象回车;第八步、再次回车，点击确定;第九步，指定插入点，然后图上的图片会自动排序。
使用【CorelCAD】软件进行图形顺序排列操作方法第一步、首先打开【CorelCAD】软件，进入绘图界面，绘制六个五边形，现在需要将旁边的五边形放置到左边图形的剩余一条边上。
第二步、接着点击选中右边的五边形后，在顶部菜单栏中，选择【修改】选项卡，在下拉列表中依次点击【三维操作】-【对齐】;或者直接在命令行中中输入快捷键【al】并点击回车确认。
【CAD应用技巧】批量自动修改图形文件的程序
CHTEXT_all _ _2066DD3
2087DD2
CHTEXT_all _ _C13
D24〈Enter〉
CHTEXT _all _ _DZ20
C45AD〈Enter〉
PLOT〈Enter〉
〈Enter〉
?当编写命令文件时，必须考虑每条AutoCAD命令中的所有响应和提示。命令文件中的每个空格都是有意义的，因为AotuCAD将它看作回车，所以不能随意增减。
?如果不需要输出PLT绘图文件，PLOT后面四行可以不要。
?CHSCR有两个作用：
①如果需要修改的图形文件较少，可以在ACAD中通过SCRLPT命令直接调用CH.SCR。
Command:script chge
②启动AutoCAD时从操作系统提示符处输入以下正文：
C：acad script chge
三、程序的安装
1. 将CHTEXT.LSP装入ACAD.LSP中。
2. 用通用C++编译器将CHSCR.C编译成可执行程序CHSCR.EXE，将其拷贝到CAD可找到的目录下。
open y C900-98
CHTEXT all 2066DD3
CHTEXT all C13
D24
CHTEXT all DZ20
C45AD
PLOT
save
quit y
4. 执行SCRIPT命令
①在ACAD中通过SCRIPT命令直接调用CHGE.SCR：
2. 建立图形文件表FILE.TAB
创建完CH.SCR后，下一步应把需要修改图形文件名(.DWG)存入FILE.TAB中：
CAD中块属性和批量编辑的快捷技巧
CAD中块属性和批量编辑的快捷技巧CAD软件是一款被广泛应用于工程设计领域的设计工具，其强大的功能和灵活性深受用户喜爱。
在CAD软件中，块属性和批量编辑是常见且必备的操作需求。
本文将为大家介绍一些CAD中块属性和批量编辑的快捷技巧，帮助大家更高效地使用CAD软件。
首先，让我们来介绍CAD中块属性的相关内容。
块属性在CAD中用于描述和定义图形元素的属性，如名称、材质、颜色等。
使用块属性可以方便地进行搜索、分类和编辑。
在CAD中，我们可以使用“ATTDEF”命令来创建块属性。
在创建过程中，我们可以设置属性的名称、类型、提示信息和默认值等。
创建好的块属性可以通过“ATTEDIT”命令进行编辑和修改。
另外，在编辑块属性时，我们还可以使用“BATTMAN”命令进行批量编辑，提高编辑效率。
接下来，让我们来介绍CAD中批量编辑的快捷技巧。
批量编辑是指同时对多个图形元素进行编辑的操作。
在CAD中，我们可以使用“PEDIT”命令来实现批量编辑。
通过选择一组图形元素，我们可以对其进行统一的编辑和修改。
例如，我们可以选择多个线段，然后使用“PEDIT”命令将其统一改为曲线。
另外，我们还可以使用“CHPROP”命令来批量修改图形元素的属性，如颜色、线型和线宽等。
此外，在CAD中还有一些其他与块属性和批量编辑相关的快捷技巧，如下所示：1. 使用“BEDIT”命令可以进入块编辑界面，对块定义进行编辑和修改。
在块编辑界面中，我们可以添加、删除和修改块中的图形元素。
2. 使用“REFEDIT”命令可以对外部参照文件进行编辑和修改。
在参照文件中，我们可以选择性地修改其中的图形元素，而不会影响到原始文件。
3. 使用“LAYISO”命令可以快速选择并隔离指定图层中的图形元素。
这在批量编辑和查看图层时非常有用，可以帮助我们更清晰地处理图形元素。
4. 使用“COPYBASE”命令可以复制块中的图形元素。
这在批量创建相似的图形元素时非常方便，可以节省大量时间。
CAD软件中的批量绘图功能介绍
CAD软件中的批量绘图功能介绍CAD软件作为一种广泛应用于设计和工程领域的工具，其功能强大且多样化。
其中，批量绘图功能成为了很多用户在使用CAD软件时非常关注的一个功能。
本文将介绍CAD软件中的批量绘图功能，以及如何使用该功能提高绘图效率。
批量绘图功能是指通过一次性指定多个绘图对象的参数，然后自动生成多个图形的功能。
在CAD软件中，批量绘图功能能够极大地简化绘图流程，提高绘图效率。
下面将介绍具体的使用步骤。
首先，打开CAD软件并创建一个新的绘图文件。
在绘图文件中，选择绘制的对象类型，例如直线、圆等。
在这个步骤中，可以通过绘图工具栏选择相应的绘图工具，也可以使用快捷键进行选择。
接下来，通过指定绘图参数来完成绘图设置。
例如，在绘制直线时，可以选择起点和终点来指定直线的位置和长度；在绘制圆时，可以选择圆心和半径来指定圆的位置和大小。
当然，这只是其中的一种情况，具体的参数设置会因绘图对象的类型而有所不同。
在完成一个绘图对象的绘制后，可以使用复制和粘贴功能来批量生成多个相同的绘图对象。
选择已经绘制好的对象，然后使用复制命令（通常是Ctrl+C）进行复制，然后使用粘贴命令（通常是Ctrl+V）进行粘贴。
根据需要，可以粘贴多个副本，从而快速生成多个相同的绘图对象。
除了复制和粘贴功能外，CAD软件还提供了其他批量绘图的方法。
例如，可以使用阵列命令来生成一组相同的绘图对象。
通过指定阵列的行数、列数和偏移量，可以在很短的时间内生成大量的绘图对象。
此外，还可以使用镜像命令来实现镜像对称的绘图对象，从而提高绘图效率和准确性。
在完成绘图对象的批量生成后，可以对这些对象进行进一步的编辑和调整。
CAD软件提供了丰富的编辑工具，例如移动、旋转、缩放等，来对绘图对象进行修改。
可以选择单个对象进行编辑，也可以选择批量选择多个对象进行同时编辑。
最后，保存绘图文件并输出成图。
在保存绘图文件时，可以选择适当的文件格式，例如DWG或DXF，以便与其他CAD软件进行兼容。
CAD文件中的批量处理和自动化操作
CAD文件中的批量处理和自动化操作CAD（Computer-aided design，计算机辅助设计）技术现在在工业设计、建筑设计等领域得到广泛应用。
随着CAD软件功能不断增强，批量处理和自动化操作成为提高工作效率的关键。
本文将探讨CAD文件中的批量处理和自动化操作的重要性，并介绍一些常用的方法和技巧。
一、批量处理与自动化操作的重要性在CAD设计工作中，设计师经常需要处理大量的CAD文件，例如修改图层、更改尺寸、调整比例等。
如果使用传统的手工方式一个个文件处理，不仅费时费力，还容易出现疏漏和错误。
而批量处理和自动化操作则可以极大地提高效率和准确性。
1. 提高效率：批量处理和自动化操作可以同时操作多个CAD文件，无论是修改图层属性还是复制某个元素，都可以一次性完成。
这样可以节省大量的时间和精力，提高工作效率。
2. 保持一致性：在批量处理和自动化操作过程中，可以确保对CAD文件的统一处理。
无论是修改一组CAD文件的图层设置，还是给所有文件添加相同的水印，都可以确保文件的一致性。
3. 减少错误：批量处理和自动化操作可以避免人为的疏忽和错误。
通过定义预设的操作和规则，可以确保每个CAD文件执行相同的处理步骤，减少因疏忽而导致的错误。
二、批量处理与自动化操作的方法和技巧下面介绍一些常用的方法和技巧，可以帮助设计师更好地进行CAD文件的批量处理和自动化操作。
1. 批处理工具：CAD软件通常都提供了批处理工具，可以用来批量处理CAD文件。
通过批处理工具，可以预设多个操作步骤，然后一次性应用到多个文件上。
例如，AutoCAD的“SCR”命令可以记录和执行一系列CAD命令，从而实现批量处理。
2. 宏命令：宏命令是一种常用的自动化操作方式。
通过录制和保存一系列需要反复执行的操作，然后给它们分配一个快捷键或者按钮，就可以快速执行这些操作。
例如，AutoCAD中的“宏录制器”功能可以录制和执行一系列的CAD命令。
3. 脚本编程：对于一些复杂的批量处理和自动化操作，使用脚本编程可以更加高效和灵活。
CAD中的批量处理与剪切复制技巧
CAD中的批量处理与剪切复制技巧CAD软件是一款广泛应用于建筑、工程、制造等行业的设计工具，它能够帮助用户创建、编辑和查看各种图纸和设计模型。
在进行大规模的设计工作时，批量处理和剪切复制是提高效率的关键技巧。
一、批量处理技巧批量处理是指将同一操作应用于多个图形或对象的过程。
在CAD 软件中，有许多方法可以进行批量处理。
1. 属性批量处理属性批量处理是指对多个图形或对象的属性进行批量更改。
例如，你在图纸中有多个圆形对象，想要将它们的颜色从红色改为蓝色，就可以使用属性批量处理。
在CAD软件的编辑菜单中，你可以找到属性批量处理的选项，并按照提示进行操作即可。
2. 图层批量处理图层批量处理是指对多个图形或对象的图层进行批量更改。
在CAD软件中，你可以通过选择需要更改图层的图形或对象，然后在图层管理器中选择新的目标图层来实现批量处理。
这样可以方便地对大量图形或对象进行统一的图层调整。
3. 联动操作联动操作是指对多个图形或对象进行同时编辑或操作。
在CAD软件中，你可以使用“选择”命令来选择多个图形或对象，然后对它们进行同时的平移、旋转或缩放操作。
这种方法可以节省大量的时间和劳动力，特别适用于大规模设计任务。
二、剪切复制技巧剪切复制是指将一个或多个图形或对象复制到另一个位置，并在原位置剪切掉的过程。
在CAD软件中，有多种方法可以实现剪切复制操作。
1. 基本剪切复制基本剪切复制是指通过选择需要复制的图形或对象，然后使用“剪切”命令将其复制到目标位置，并在原位置删除的操作。
在CAD软件中，你可以使用“Ctrl + C”和“Ctrl + V”快捷键来实现基本的剪切复制操作。
2. 数组复制数组复制是指将一个图形或对象复制成多个，并按照一定的规律排列在目标位置上。
在CAD软件中，你可以使用“阵列”命令来实现数组复制。
在执行阵列命令时，你可以选择复制的图形或对象，然后设置复制的数量、间距和排列方式，最后确认即可生成复制的图形或对象。
高效利用CAD批量处理功能
高效利用CAD批量处理功能CAD（Computer-Aided Design）是一种广泛应用于工程设计、建筑设计、产品设计等领域的计算机辅助设计软件，它可以提高设计效率，减少工作量。
在使用CAD软件时，往往需要对大量的图纸进行处理和修改，这时候批量处理功能就派上用场了。
本文将介绍如何高效利用CAD的批量处理功能。
首先，打开CAD软件并选择需要批量处理的图纸。
在“文件”菜单中，选择“批量处理”选项。
接下来，弹出一个“批量处理”对话框，可以看到有多个选项可供选择。
首先，选择“应用”选项卡，在这里可以选择要对图纸应用的批处理脚本。
CAD软件已经提供了一些默认的批处理脚本，如导出为PDF、保存为不同格式等。
如果需要自定义批处理脚本，可以点击“浏览”按钮选择自定义的脚本文件。
其次，选择“设置”选项卡，这里可以设置脚本的执行顺序以及其他参数。
例如，可以选择按文件名进行排序，按文件类型进行排序，设置输出文件的保存路径等。
根据实际需求进行设置。
然后，选择“过滤器”选项卡，这里可以根据一定的规则对要处理的图纸进行筛选。
例如，可以按文件名进行筛选，根据文件的创建日期进行筛选，或者按文件类型进行筛选。
选择适当的筛选规则，以便对需要处理的图纸进行有效的过滤。
最后，点击“运行”按钮开始批量处理。
CAD软件将按照预设的顺序和规则对选中的图纸进行批处理。
在处理的过程中，可以看到处理进度和结果的显示。
通过使用CAD的批量处理功能，可以极大地提高工作效率。
无论是导出图纸为其他格式，还是对图纸进行批量修改，都可以通过批处理脚本来完成。
而且，自定义的批处理脚本可以保存下来，方便以后重复使用。
除了基本的批量处理功能，CAD软件还提供了其他一些高级的批量处理功能。
例如，可以对图纸进行批量打印，批量加注文字或标志，批量修改图层属性等。
这些功能都大大简化了对大量图纸的处理和修改过程，提高了工作效率。
综上所述，CAD的批量处理功能是一个非常强大且实用的功能，可以帮助我们在图纸处理和修改过程中节省时间和精力。
CAD图纸如何批量拆分归档
CAD图纸如何批量拆分归档？CAD目前仍是国内难以替代的设计软件，尤其是在建筑机械设计行业，CAD出图打印前需要把图纸打印成PDF，如果图纸过多，这个过程是极其漫长费时的，所以这篇文章就是来解决这个问题的。
使用工具：批量打印插件CAD版本：建议2010以上获取方法：公众号“软件小不懂”回复“026”即可获取。
教程：1.第一步—建三个图层，图框图层、图号图层、图名图层，把所有图纸的图框、图名、图号分别放进这三个图层，这一步是为了插件可以识别图纸范围、图号、图名。
需要注意的是一个图层只能放一类内容，图框层只能放图框，不能放其他内容，否则插件无法识别。
如图：2.第二步—加载插件，每次打开CAD文件都需要重新加载一下插件，输入“AP”命令，找到自己插件的位置，点击加载，底部显示“已加载成功”说明便可以了。
3.打开插件，输入“BatchPlot”，（建议开启CAD动态输入，输入前几个字母就可以找到这个插件了）打开插件后会看到图框形式、图块与图层、输出选项、打印设置、打印比例、打印顺序、图纸定位、文件/布局名设置、布局设置、选择图纸这十大功能。
其中4、5、6、7、9功能在图纸拆分用不上。
4.打开插件后①图框形式选择多段线（一般情况都是多段线，如果是直线就选直线）。
②图块与图层，这个就是选择图框的图层，点击图层按钮就可以选择了（图层名前加000是为了方便查找）。
③输出选项，这个选择“图纸拆分归档”（其他功能这次暂不说。
）⑧文件/布局名设置，“保存位置”就是设置文件的保存文件夹。
“名称样板”就是选择图名和图号的图层，选择前可先删除自带系统名称，再点击变量（以图号为例，图名图例操作都一样），然后会跳出如图的页面，选择“指定图层上的特定文字”（因为图名号、图号分别放在各自的图层里），点击确定，会出现选择文字的光标，点击图名，再将图号框选，便会出现“<Txt:000-图号:1>”这样的文字，再以同样的操作选择图名即可。
自动批量处理AutoCAD图形文件修改的插件
自动批量处理AutoCAD图形文件修改的插件在工程CAD绘图中，常常会遇到下列棘手的问题：在施工图后期，大部分图形文件都已完成，但因某一条件的变化，需在某卷图中增加(或减少)一些图纸，这将导致许多相关图形文件的内容不得不进行相应的修改：如高层代号、图纸编号等。
在实际工程设计中，为了提高效率，60%的图形是通过修改已有的设计而形成新的图形，这时常常进行一些重复性的工作，比如图框的替换、设备元器件的变更等，有时，要几张图，甚至几十张图做同样的修改。
对于上述情况，过去一般的作法是将每一图形文件调出来，逐一修改。
在图幅比较大时，只能反复使用ZOOM命令，当所涉及的图形文件较多时(有时会有几百个)，采用手动操作，其工作量非常大，而且大部分操作都是重复性的工作，长时间操作很容易发生混淆和遗漏，不但效率低，图纸质量又不能保证。
能否将这些重复性的工作让计算机来完成呢?AutoCAD是图形设计的通用软件，它为各种专业用的CAD提供了尽可能多的图形编辑功能，但很难实现自动化作图的功能。
在实践中我们用C语言编写了CHSCR应用程序，采用该程序设计人员只需编写一个简单的命令文件CH.SCR和要处理的文件表FILE.TAB，经过CHSCR EXE应用程序转换，形成一个可以处理FILE TAB所列出的所有文件的CHGE SCR命令文件。
然后利用AutoCAD 的 SCRIPT命令，就可使计算机按命令自动批量修改图形并存盘或生成PLT绘图文件。
由于采用了易于为非专业编程人员所接受的SCR文件方式来编写命令 CH SCR，使用非常方便。
二、如何使用CHSCR1. 创建CH SCR命令文件CH.SCR文件的内容是由AutoCAD的命令和响应序列所组成的ASCⅡ文件，是可在AotuCAD编辑状态下执行的文本文件。
CH.SCR包含了可在指定图形中自动重复执行命令序列。
例：把图形文件C800-01～ C800-98中的图纸编号2066DD3改变2087DD2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
批量打印图纸方法
CAD批量打印分为三种情况：一是，一个CAD文件只有一张图纸也就是说一个CAD文件只打印一张图纸，批量打印相同格式的多个CAD文件；一种情况是一个CAD文件打印两个及2个以上的文件，批量打印这一个CAD文件的图纸；另一个情况是类似于第二种情况的CAD文件有多张时的批量打印（目前不会）。
一批量打印第一中情况
本方法不需要查件，快捷方便。
首先打开CAD文件，选择页面设置管理器，如图所示选择新建，如图所示
点击确定后显示如下图所示，打印机名称、图纸尺寸和图形方向根据实际情况自己设定，然后点击确定。
其余按照下图所示设定
然后，选择刚才所创建的模式，置为当前,点击关闭；如图所示
然后把这张图纸另存为dwg格式到桌面上，方便以后使用；然后点击文件，选择发布（发布位于打印下面），如下图所示：
然后把布局选项卡上的对勾给取消掉掉，后选择添加图纸
选择所需要批量打印的图纸，如图
删除掉非CAD文件，点击输入选择刚才所另存的图纸，此次选择可以批量选择，如图：
选择打印份数，点击发布即可；如果首次使用不妨先用两个图试一下。
二第二种情况，也就是一个CAD文件很多个图需要打印的情况。
这个情况，是借助于一个小插件，名字叫做建筑源泉，其下载网址为：/；下载地址在最上面。
安装后会在CAD里面显示出来，如图所示
使用源泉建筑前需要一点准备工作，给图都套上图框REC的就可以，把图框都统一放在一个不打印的图层里，然后点击源泉建筑，选择其他工具，选择选图框批量打印，也可以使用快捷键BP,进入一下页
面：
根据自己的需要选择打印机名称、纸张类型打印顺序，然后按下面的样式选择：
然后点击拾取图块名或图层名，就会出现下图
点击确定，选择刚才所画的REC图框，如图然后单击右键选择确定即可。
未
.
.
完
.
.
待
.
.
续
.
还有一种批量打印方法目前还不会，就是类似于第二种情况的图纸有多张时如何能够批量打印。
本教程属于原创，转载请标明出处。
