电力系统暂态分析
电力系统暂态分析方法
2 数值解法
在忽略发电机定子绕组和电网中电磁暂态过程影响的情况下，列出描述全系统暂态过程的微分方程和代数方程组。其一般形式为：
px = f(x，y) (1)
g(x，y)=0 (2)
微分方程(1)包括：①描述各发电机暂态和次暂态电势变化的微分方程。②各发电机的转子运动方程。③描述各发电机励磁系统暂态过程的微分方程。④描述各原动机及调速系统暂态过程的微分方程。⑤负荷中感应电动机的暂态过程方程式。
ห้องสมุดไป่ตู้
由于直接法不是从时域的系统运动轨迹去看稳定问题，而是从系统能量及其转化的角度去看稳定问题，因此可快速进行系统稳定性分析。该方法在近二三十年得到了迅速的发展。直接法的优点是能提供系统稳定程度的定量信息，提供系统稳定裕度，对极限参数计算速度快，可快速扫描系统暂态过程。缺点是采用的模型比较粗略，计算结果具有保守性。
代数方程(2)包括：①网络方程式，用以描述在同步旋转坐标参考轴下，各节点电压、电流之间的关系。②各发电机定子绕组电压平衡方程式。③对于静态模拟负荷，其功率与节点电压之间的关系；对综合负荷中的感应电动机，计算电磁转矩，机械转矩，等值阻抗或定子电流的方程式。
在列出上述微分方程和代数方程组后，应用各种数值积分方法进行求解。由于在每一积分步长内必须同时求解微分方程和代数方程，需要在一般单纯求解微分方程组的数值积分方法基础上加以扩展，为此有两种不同的方法：交替求解法和联立求解法。
联立求解法在每一积分步长中，将微分方程式按照所采用的数值积分方法化成相应的差分方程，与代数方程一起组成两组代数方程式，再联立求解。求解的方法通常采用牛一拉法。联立求解法仅适用于各种隐式积分法，且联立求解的计算工作量很大，应用不是十分广泛。
按照数值积分方法的不同，暂态稳定的数值解法又分为显式积分法和隐式积分法。
电力系统中暂态稳定性分析与评估
电力系统中暂态稳定性分析与评估电力系统的暂态稳定性是指系统在受到外界扰动或内部负荷变化后，恢复到稳定工作状态的能力。
暂态稳定性是电力系统运行安全和稳定性的重要指标，对于保障电力系统的可靠性和供电质量具有重要意义。
因此，对电力系统的暂态稳定性进行准确的分析与评估是现代电力系统研究和运行管理的关键之一。
电力系统的暂态稳定性分析与评估主要包括以下几个方面：1. 暂态稳定性分析方法暂态稳定性分析的方法主要包括直接分析方法和仿真计算方法。
直接分析方法是指通过分析电力系统的等值负荷特性、传输线参数和发电机参数等因素，来判断系统的暂态稳定性。
仿真计算方法是指通过建立电力系统的数学模型，利用计算机模拟系统的运行情况，通过计算和仿真来分析系统的暂态稳定性。
2. 暂态稳定性指标评估暂态稳定性时常用的指标包括最大角度差、最大振荡幅度、系统频率衰减等。
其中，最大角度差是指在系统受到外界扰动后，各个节点之间相位角的最大差异；最大振荡幅度是指系统在恢复过程中，振荡幅度的最大值；系统频率衰减则是指系统频率降低的速度。
通过计算这些指标，可以评估系统的暂态稳定性并判断其是否满足要求。
3. 暂态稳定性评估的影响因素暂态稳定性受到许多因素的影响，其中主要包括：负荷变化、发电机失效、传输线损耗、自动电压调节器（AVR）和励磁调节器（EXC）的响应速度、电力系统的控制策略等。
这些因素对暂态稳定性的影响是复杂而多样的，因此在评估暂态稳定性时需要综合考虑这些因素的影响。
4. 暂态稳定性改善措施对于暂态稳定性不足的电力系统，可以采取一些措施来提高其暂态稳定性。
常见的改善措施包括增加发电机容量、改善传输线参数、增加无功补偿措施、改善调度策略等。
通过对系统的改善措施进行评估和优化，可以提高系统的暂态稳定性，降低系统发生暂态稳定性问题的风险。
总结而言，电力系统中暂态稳定性的分析与评估是确保电力系统运行安全和稳定的关键环节。
通过采用适当的分析方法，评估系统的暂态稳定性指标，考虑影响因素并采取相应的改善措施，可以有效提高电力系统的暂态稳定性。

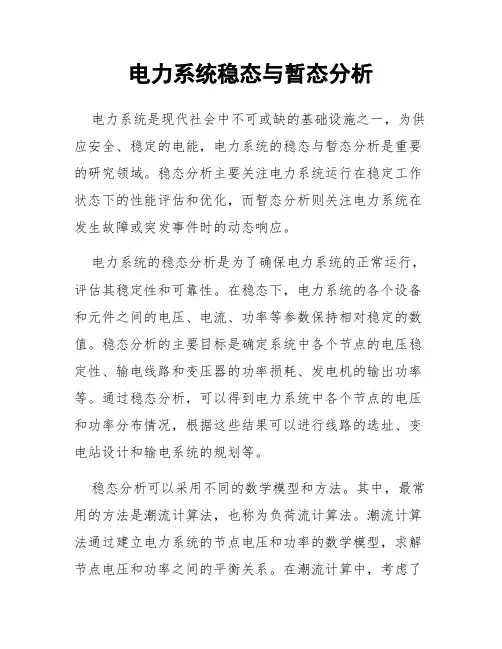

电力系统稳态与暂态分析
电力系统稳态与暂态分析电力系统是现代社会中不可或缺的基础设施之一，为供应安全、稳定的电能，电力系统的稳态与暂态分析是重要的研究领域。
稳态分析主要关注电力系统运行在稳定工作状态下的性能评估和优化，而暂态分析则关注电力系统在发生故障或突发事件时的动态响应。
电力系统的稳态分析是为了确保电力系统的正常运行，评估其稳定性和可靠性。
在稳态下，电力系统的各个设备和元件之间的电压、电流、功率等参数保持相对稳定的数值。
稳态分析的主要目标是确定系统中各个节点的电压稳定性、输电线路和变压器的功率损耗、发电机的输出功率等。
通过稳态分析，可以得到电力系统中各个节点的电压和功率分布情况，根据这些结果可以进行线路的选址、变电站设计和输电系统的规划等。
稳态分析可以采用不同的数学模型和方法。
其中，最常用的方法是潮流计算法，也称为负荷流计算法。
潮流计算法通过建立电力系统的节点电压和功率的数学模型，求解节点电压和功率之间的平衡关系。
在潮流计算中，考虑了电力系统中各个设备的参数、输电线路的电阻、电抗、变压器的变比等因素。
通过潮流计算，可以得到电力系统中各个节点的电压和功率值。
暂态分析是电力系统故障和突发事件发生时的动态响应分析。
在电力系统中，暂态事件可能包括由于雷击、开关故障、负荷突变等原因引起的瞬时变化或短暂故障。
暂态分析的目标是研究系统在故障或突发事件下的电压波形、电流变化、功率瞬变等参数，以及这些参数对系统稳定性和设备保护的影响。
暂态分析可以通过模拟电力系统的数学模型来实现。
这些模型通常包括发电机模型、变压器模型、线路模型等。
在模拟过程中，考虑了故障之前的电力系统状态和故障发生后的动态变化情况，包括电流的瞬时变化、电压的瞬时变化以及设备的动态响应等。
通过暂态分析，可以评估系统的稳定性，确定系统在故障后的动态响应，以及制定相应的保护措施。
电力系统稳态与暂态分析的研究对于保障电力系统的安全运行和提高系统的稳定性至关重要。
通过稳态分析，可以评估电力系统的供电质量、电能损耗以及电力设备的负载能力。
第二部分电力系统暂态分析
第二部分 电力系统暂态分析电力系统的暂态过程，即涉及到电力系统内部的电磁暂态过程，又涉及到电力系统内部的机械运动中的暂态过程，因此研究它有一定的复杂性。
所谓电力系统的暂态过程包括两种：一种是电磁暂态过程(七、八章)，一种是机电暂态过程（九、十章）。
电力系统的电磁暂态过程，主要与电力系统中发生短路、断路、自动磁励有关，涉及电流、电压随时间的变化。
电力系统的机电暂态过程，主要与系统受到干扰、稳定性破坏、异步运行有关，涉及功率、功率角、旋转电机的转速随时间的变化。
第七章 电力系统对称故障分析计算主要内容提示本章首先以无限大功率电源供电系统发生三相对称短路为例，讨论发生短路后短路电流的变化（暂态）过程，并进行短路冲击电流、短路电流有效值和短路功率的计算。
其次讨论同步发电机的基本方程，同步发电机突然三相短路物理过程及三相短路电流的计算表达式，电力系统三相短路的实用计算方法。
§7—1无限大功率电源供电系统的三相短路分析所谓无限大功率电源：是指当电力系统的电源距短路点的电气距离较远时，由短路而引起的电源送出功率的变化量)(Q j P S ∆+∆∆远小于电源所具有的功率S ，即S S ∆， 则称该电源为无限大功率电源，记作∞=S 。
无限大功率电源的特点是： ⑴由于P P ∆，所以认为在短路过程中无限大功率电源的频率恒定，即c f =。
⑵由于Q Q ∆，所以认为在短路过程中无限大功率电源的端电压恒定，即c U =。
⑶内电抗等于零，即0=s X 。
实际上，真正无限大功率电源是没有的，一般在S ∆＜S %3或s X ＜∑X %10的情况下，即可认为电源为无限大功率电源。
一、电力系统三相短路电流的周期分量与非周期分量 由无限大功率电源供电系统的等值电路如图7-1所示。
正常运行时，a 相电压、电流的表达式为： ()αω+=t E u m a sin()()()00sin ϕαω-+=t I i m a＞ ＞ ＞＞u a图 7-1 无限大功率电源供电等值电路(3) ＞ ＞其中()()()220L L R R E I mm '++'+=ωω—为正常回路电流的幅值；()0ϕ—为正常回路阻抗角。
电力系统分析第10章电力系统暂态稳定性分析
8
例题10-1
¾ 一简单电力系统的接线如图所示，设输电线路某一回路的始 端发生两相接地短路，试计算为保持暂态稳定而要求的极限 切除角。
z 解：选择基值，计算参数。
E& ′ = ? j0.295 j0.138
j0.243 j0.122 U = 1.0
−
E′U xⅢ
sinδ )
初始 条件
⎧⎪⎨ωt ==tcωc ⎪⎩δ = δc
求出故障切除后的δ-t曲线，当δ达到最大值δm后开始下降，说明运行点开
始向平衡点k移动，系统能保持暂态稳定；
δ >180°，系统不稳定
11
求解转子运动方程的算法
转子运动方程是非线性的微分方程，一 般不能求得解析解，用数值方法求出近似解 ¾分段计算法：就是把时间分成一个一个小 段，在每个小段时间里，把变加速运动看成 是等加速运动。计算方法简单。 ¾改进欧拉法：一种单步法。
G % E&′ jxd′
T1
jxT1 jxT1
jxT1
L
T2
jxL jxL
jxT2 U&
(Ⅰ)正常运行方式
jxL jxL
U& jxT2
jxΔ (Ⅱ)故障情况
××
jxL
jxTU2&
( Ⅲ ) 故障切除后3
大扰动后发电机转子间相对运动
P
PT = P0 0
运行点
功率特性曲线 PⅠ：正常运行； ΔωP PⅠ PⅡ：故障中； δ
f0
零序等值电路
E′ =
⎛⎜⎝U
+
Q0 xⅠ U
⎞2 ⎟⎠
+
电力系统暂态稳定性分析
电力系统暂态稳定性分析电力系统是现代社会中不可或缺的重要基础设施之一。
而在实际应用中，电力系统的暂态稳定性显得尤为重要。
因为只有通过对电力系统暂态稳定性的合理分析和控制，才能保证电网可靠稳定地运行。
一、电力系统暂态稳定性的定义和意义电力系统的暂态稳定性是指在外部扰动下，系统输出电压、频率等瞬态量能够快速、准确地恢复到稳态，并保持稳态运行的能力。
在电力系统中，如果发生负荷突增或存在故障等不良输入，可能会破坏电网的暂态稳定性，引发电力系统崩溃，严重时可能会导致系统停电，造成重大损失。
因此，电力系统暂态稳定性的分析与控制是保证电网安全稳定运行的重要手段。
二、电力系统暂态稳定性分析方法电力系统暂态稳定性分析主要通过进行暂态稳定裕度计算来判断电网的稳定性强度。
暂态稳定裕度是指电网从瞬态到稳态的过渡过程中的最大幅值比率，反映系统的动态响应能力的强度。
根据动力系统和电力系统的基本理论，可以通过等效电路模型对电力系统的暂态响应进行分析。
常见的电力系统暂态稳定性分析方法有以下几种：1、经典暂态稳定性分析法经典暂态稳定性分析法主要应用于简单的电气传输系统，适用于该系统中断、恢复稳定及系统响应分析。
经典暂态稳定性分析法的基本思想是将系统分为电源、传输线路和负荷三个基本部分，通过分析动态电路的等效模型建立系统的微分方程，并求解这些微分方程，从而得到系统的暂态稳定裕度。
2、现代稳定性分析法现代稳定性分析法采用全电网范围内的时域仿真方法，利用电力系统的数字仿真技术对电力系统暂态稳定性进行计算分析。
广泛应用于电网大规模短路和断电故障事故分析，可有效预测事故发展情况。
3、直接暂态分析法直接暂态分析法是通过求解电力系统暂态变化过程中的微分方程，推导系统的响应情况，对系统的暂态稳定性进行判断，主要用于分析输电线路和变电站的暂态稳定。
三、电力系统暂态稳定性控制为保障电力系统的暂态稳定性，需要对系统进行控制，研究电网暂态稳定性的控制技术是保障电网安全稳定运行的关键。
电力系统暂态分析
电力系统暂态分析第一章1、电力系统运行状态的分类答：电力系统的运行状态分为稳态运行和暂态过程两种，其中暂态过程又分为波过程、电磁暂态过程和机电暂态过程。
波过程主要研究与大气过电压和操作过电压有关的电压波和电流波的传递过程；电磁过渡过程主要研究与各种短路故障和断线故障有关的电压、电流的变化，有时也涉及功率的变化；机电暂态过程主要研究电力系统受到干扰时，发电机转速、功角、功率的变化。
2、电力系统的干扰指什么？答：电力系统的干扰指任何可以引起系统参数变化的事件。
例如短路故障、电力元件的投入和退出等。
3、为什么说电力系统的稳定运行状态是一种相对稳定的运行状态？答：由于实际电力系统的参数时时刻刻都在变化，所以电力系统总是处在暂态过程之中，如果其运行参量变化持续在某一平均值附近做微小的变化，我们就认为其运行参量是常数（平均值），系统处于稳定工作状态。
由此可见系统的稳定运行状态实际是一种相对稳定的工作状态。
4、为简化计算在电力系统电磁暂态过程分析和机电暂态过程分析中都采用了那些基本假设？答：电磁暂态分析过程中假设系统频率不变，即认为系统机电暂态过程还没有开始；机电暂态过程中假设发电机内部的机电暂态过程已经结束。
第一章：1、电力系统的故障类型答：电力系统的故障主要包括短路故障和断线故障。
短路故障（又称横向故障）指相与相或相与地之间的不正常连接，短路故障又分为三相短路、两相短路、单相接地短路和两相短路接地，各种短路又有金属性短路和经过渡阻抗短路两种形式。
三相短路又称为对称短路，其他三种短路称为不对称短路；在继电保护中又把三相短路、两相短路称为相间短路，单相接地短路和两相短路接地称为接地短路。
断线故障（又称纵向故障）指三相一相断开（一相断线）或两相断开（两相断线）的运行状态。
2、短路的危害答：短路的主要危害主要体现在以下方面：1）短路电流大幅度增大引起的导体发热和电动力增大的危害；2）短路时电压大幅度下降引起的危害；3）不对称短路时出现的负序电流对旋转电机的影响和零序电流对通讯的干扰。
电力系统的稳态与暂态分析方法
电力系统的稳态与暂态分析方法稳态和暂态是电力系统分析中两个重要的概念。
稳态分析主要用于评估电力系统在正常运行情况下的性能和稳定性，而暂态分析则关注电力系统在发生故障或其他异常情况下的响应和恢复过程。
本文将介绍电力系统中的稳态与暂态分析方法，并探讨其在电力系统规划、运行和故障处理中的应用。
一、稳态分析方法稳态是指电力系统在正常运行情况下，各电压、电流和功率等参数保持在稳定状态的能力。
稳态分析主要涉及电压、功率、功率因数等参数的计算和评估。
常用的稳态分析方法包括潮流计算、负荷流计算、电压稳定性评估等。
1. 潮流计算潮流计算是稳态分析中最基础的方法之一，用于计算电力系统中各节点的电压、电流和功率等参数。
通过潮流计算，可以确定电力系统中各节点的电压稳定程度，评估传输能力和合理分配负载等。
常用的潮流计算方法包括高斯-赛德尔法、牛顿-拉夫逊法等。
2. 负荷流计算负荷流计算是潮流计算的一种特殊形式，用于分析电力系统中负载的分布和负载对系统潮流的影响。
负荷流计算可以帮助确定合理的负载分配方案，提高系统的稳定性和经济性。
3. 电压稳定性评估电压稳定性是一个评估电力系统稳定性的重要指标，特别是在大规模电力系统中。
电压稳定性评估主要通过计算稳态电压变化范围和电压裕度等参数来判断系统的电压稳定性，并采取相应的调整措施。
二、暂态分析方法暂态是指电力系统在出现故障或其他异常情况下，系统中各参数发生瞬时变化并逐渐恢复到正常状态的过程。
暂态分析主要关注电力系统在故障发生后的动态响应和恢复。
常用的暂态分析方法包括短路分析、稳定性分析和电磁暂态分析等。
1. 短路分析短路分析主要用于分析电力系统中发生短路故障时的电流和电压等参数的变化。
通过短路分析，可以确定故障点、故障类型和故障电流等信息，为故障处理和保护设备的选择提供依据。
2. 稳定性分析稳定性分析是评估电力系统在故障发生后是否能够保持稳定运行的一项重要工作。
稳定性分析主要关注系统的动态行为和振荡特性，通过模拟故障后系统的响应来判断系统的稳定性和选择合适的控制策略。
电力系统中的稳态与暂态分析与控制
电力系统中的稳态与暂态分析与控制一、电力系统中的稳态分析与控制1.1 稳态分析电力系统中的稳态指的是系统中各种电量和状态不随时间变化或随时间变化很缓慢的状态，包括电压、电流、功率因数、电能等。
稳态分析是指在系统达到稳态条件后，对系统进行分析，在保证系统稳态的前提下，分析系统各种参数的变化情况，以评估系统的运行状态和性能。
稳态分析主要包括电压稳态分析、功率稳态分析和电能质量分析等。
电压稳态分析主要研究系统中各节点电压的稳定性，包括电压平衡状况、电压调节、电压波动等；功率稳态分析主要研究系统中功率的平衡状况，包括功率调节、功率平衡、负荷分配等；电能质量分析主要研究系统中电能的质量状况，包括电能损耗、谐波、干扰等。
1.2 稳态控制稳态控制是指通过控制系统电气参数，使得系统达到稳态时所期望的特定状态。
稳态控制主要包括电压控制、功率控制和负荷控制等。
其中，电压控制主要是通过控制发电机励磁电流、调节变压器的输出电压等方式，使得各节点电压达到期望值；功率控制主要通过控制发电机输出功率、调节变压器的输出功率等方式，使得系统功率平衡；负荷控制主要通过调节负荷的分配、合理运行机组等方式，使得负荷达到平衡状态。
二、电力系统中的暂态分析与控制2.1 暂态分析电力系统中的暂态指的是系统中各种电量和状态在时间尺度上有较大变化的状态，包括电压暂态、电流暂态等。
暂态分析是指在系统发生暂态情况时，对系统进行分析，以评估系统的暂态稳定性和安全性。
暂态分析主要包括受电设备暂态分析、发电机暂态分析、输电线路暂态分析等。
其中，受电设备暂态分析主要研究受电设备在电气故障时的暂态响应，包括电压暂降、电流过载等；发电机暂态分析主要研究发电机在电气故障时的暂态响应，包括转子振荡、电势梯度等；输电线路暂态分析主要研究输电线路在电气故障时的暂态响应，包括过电压、过电流等。
2.2 暂态控制暂态控制是指通过控制系统的电气参数，使得系统在发生暂态情况时能够迅速恢复到稳态，并确保系统的安全性。
电力系统暂态分析第三版
本节在实测的短路电流波形的基础上，应用同步发电机的双反应原理和超导回路的磁链守恒原理，对短路后的物理过程和短路电流的表达式作近似分析。
一、空载情况下三相短路的电流波形
实测波形： 同步发电机在转子有励磁而定子回路开路即空载运行情况下，定子三相绕组端突然三相短路后的电流波形。
实测短路电流波形分析： 短路电流包络线中心偏离时间轴，说明短路电流中含有衰减的非周期分量； 交流分量的幅值是衰减的，说明电势或阻抗是变化的。 励磁回路电流也含有衰减的交流分量和非周期分量，说明定子短路过程中有一个复杂的电枢反应过程。
同步发电机三相短路电流
实际电机绕组中都存在电阻，因此所有绕组的磁链都随时间变化，形成电磁暂态过程。 周期分量，其幅值将从起始次暂态电流逐渐衰减至稳态值； 非周期分量和倍频周期分量，它们将逐渐衰减至零。 短路电流计算一般指起始次暂态电流或稳态短路电流计算；而其它任意时刻短路电流工频周期分量有效值计算工程上采用运算曲线方法。
t
i
iM
T/2
ia0
ip0
对于G、T、L： x>>R，φ≈900， 最恶劣的情况为：Im|0|=0,α=0 即空载运行，电压过零瞬间
冲击电流iM出现在短路发生后1/2周期，f=50Hz, t=0.01s，即有：
冲击系数：
冲击电流对周期电流幅值的倍数（1<kM<2）
t
i
iM
T/2
ia0
ip0
实用中，kM=1.8 对变压器高压侧短路； kM=1.9 对机端短路。
（二） 近似计算法 平均额定电压Uav=1.05UN, 若取SB=100MVA，UB=Uav
550
电力系统暂态分析(第三章节)
01
02
03
线性最优控制
通过设计最优控制器，使 得系统状态变量能够快速 收敛到稳定状态。
非线性控制
针对电力系统的非线性特 性，设计相应的非线性控 制器来提高系统的暂态稳 定性。
鲁棒控制
考虑系统参数不确定性和 外部扰动等因素，设计鲁 棒控制器来保证系统的暂 态稳定性。
04 电力系统暂态过程仿真技术
CHAPTER
提高电能质量
通过对暂态现象的监测和分析，可以及时发现并处理影响电能质量 的因素，提高供电质量。
推动电力科技进步
对暂态现象的研究涉及到电力系统分析、控制、保护等多个领域， 是推动电力科技进步的重要途径。
02 电力系统暂态数学模型
CHAPTER
同步发电机数学模型
1 2 3
同步发电机基本方程
基于电磁感应和电路原理，建立同步发电机的电 压、磁链、转矩和功率等基本方程。
数字仿真法原理及实现
数字仿真法原理
基于数值计算方法，将电力系统暂态过程描述为一系列数学方程，通 过计算机进行数值求解，得到系统状态变量的时域响应。
实现步骤
建立系统数学模型 → 选择合适的数值计算方法 → 编制仿真程序 → 运行仿真程序并输出结果。
优点
精度高、灵活性强、适用范围广；
缺点
计算量大、实时性差。
电力系统暂态分析(第三章节)
目录
CONTENTS
• 电力系统暂态现象概述 • 电力系统暂态数学模型 • 电力系统暂态稳定性分析 • 电力系统暂态过程仿真技术 • 电力系统暂态过程实验技术 • 电力系统暂态过程暂态现象定义与分类
暂态现象定义
电力系统在运行过程中，由于各种内外部因素导致系统状态 发生快速、短暂的变化，这些变化被称为暂态现象。
电力系统暂态分析 电力系统暂态稳定
第八章 电力系统暂态稳定第一节 暂态稳定概述暂态稳定分析：不宜作线性化的干扰分析，例如（新控制方式）、短路、断线、机组切除（负荷突增）、甩负荷（负荷突减）等。
能保持暂态稳定：扰动后，系统能达到稳态运行。
分析暂态稳定的时间段：起始：0~1s ，保护、自动装置动作，但调节系统作用不明显，发电机采用qE '、PT 恒定模型；中间：1~5s ，AVR 、PT 的变化明显，须计及励磁、调速系统各环节； 后期：5s~mins ，各种设备的影响显著，描述系统的方程多。
基本假定：⑴ 网络中，ω=ω0 （网络等值电路同稳态分析） ⑵ 只计及正序基波分量，短路故障用正序增广网络表示第二节 简单系统的暂态稳定分析一．物理过程分析发电机采用E ’模型。
故障前：221T LT dI x x x x x +++'= 电源电势节点到系统的直接电抗 δsin II x UE P '= 故障中，∆++'++++'=x xx x x x x x x T LT dT LT dII )2)(()2()(2122δsin IIII x UE P '=故障切除后：功角特性曲线为故障发生后的过程为：运行点变化 原因 结果a →b 短路发生 PT>PE, 加速，ω上升，δ增大 b →c ω上升，δ增大 ω>ω0 ,动能增加c →e 故障切除 PT<PE, 开始减速，但ω>ω0 ，δ继续增大 e →f 动能释放 减速，当ωf =ω0，动能释放完毕，δm 角达最大 f →k PT<PE, 减速δ，减小 经振荡后稳定于平衡点k 结论： 若最大摇摆角h m δδ<，系统可经衰减的振荡后停止于稳定平衡点ｋ，系统保持暂态稳定，反之，系统不能保持暂态稳定。
暂态稳定分析与初始运行方式、故障点条件、故障切除时间、故障后状态有关。
电力系统暂态稳定分析是计算电力系统故障及恢复期间内各发电机组的功率角i δ的变化情况（即δ–ｔ曲线），然后根据i δ角有无趋向恒定（稳定）数值，来判断系统能否保持稳定，求解方法是非线性微分方程的数值求解。
电力系统中的暂态分析
电力系统中的暂态分析概述电力系统中的暂态分析是电力系统研究中的一个非常重要的领域。
暂态分析是指电力系统中瞬时电压、电流等物理量随时间的变化过程及其特性的研究。
电力系统暂态分析的目的是为了了解系统在发生暂态过程时的变化情况，并通过研究暂态特性，掌握电力系统的运行状况，为系统的优化运行提供有力的理论基础。
电力系统中的暂态过程包括各种故障事件，例如三相短路、单相接地故障、线路开关跳闸等。
这些故障事件都会导致电力系统中电压、电流等物理量的瞬时变化，对电力系统的运行稳定性产生直接的影响。
因此，电力系统的暂态分析成为了电力系统研究中一个重要的领域。
暂态分析包括以下几个方面：短路故障分析在电力系统中，三相短路是最常见的故障之一。
当它发生时，瞬态电流会产生高电压和高电流，对设备和电力系统的安全稳定性产生严重的影响。
因此，对于电力系统中的短路故障，进行详细的暂态分析非常重要。
暂态电压稳定分析电力系统在发生各种故障时，电压经常会发生瞬时的变化，这种变化会引起电力设备的故障或系统崩溃。
因此，在电力系统的暂态分析中，电压稳定性也是一项非常重要的内容。
暂态功率稳定分析电力系统的暂态功率稳定性是电力系统的重要特性之一。
当电力系统的暂态功率稳定性不足或损坏时，会导致各种不稳定的暂态事件或系统的崩溃。
暂态过电压分析暂态过电压是电力系统中常见的暂态现象，通常是由于雷击或开关操作导致的。
过电压从物理上来说是一种瞬时的电压变化，但它会对设备和系统产生破坏性的影响。
总结电力系统中的暂态分析是一种关键的技术，它可以帮助工程师和研究人员确定电力系统在发生暂态过程时的情况。
暂态分析不仅可以为电力系统的设计和改进提供理论基础，还可以为实际的电力系统运行提供指导。
在电力系统的建设和运行中，暂态分析技术正在不断地发展和更新，以提高电力系统的稳定性、可靠性和安全性。
电力系统暂态分析
电力系统暂态分析概述电力系统暂态分析是电力系统工程中的重要环节，它主要研究电力系统在暂态过程中的运行状态和稳定性。
暂态过程是指系统发生突发故障后，从故障发生到系统恢复正常运行的过程。
电力系统暂态分析的目的是评估系统在故障情况下的电压、电流和功率等参数的变化，以便采取相应的措施来保障系统的平安运行。
暂态分析的方法暂态分析的方法主要有以下几种：1. 数值计算法数值计算法是一种较为常用的暂态分析方法。
它通过建立电力系统的数学模型，采用数值计算的技术来模拟系统在暂态过程中的行为。
数值计算法可以分为直接法和迭代法两种。
直接法是指直接求解系统方程组，得到系统在每个时刻的状态；迭代法是指通过屡次迭代求解，逐步逼近真实解。
数值计算法的优点是适用范围广，可以模拟各种不同类型的暂态过程，但计算量大，耗时较长。
2. 等效方法等效方法是一种简化计算的暂态分析方法。
它通过将电力系统中的各个元件等效为简化的模型，来简化暂态分析的计算过程。
等效方法主要包括等值电路法和等值参数法。
等值电路法是指将电力系统中的元件用等效电路来代替，以简化计算；等值参数法是指将电力系统中的元件用等效参数来代替，以简化计算。
等效方法的优点是计算速度快，但往往精度较低。
3. 软件仿真法软件仿真法是一种基于计算机软件的暂态分析方法。
它利用计算机软件来构建电力系统的模型，并通过仿真计算得到系统在暂态过程中的行为。
常用的电力系统暂态分析软件有PSS/E、EMTP等。
软件仿真法的优点是模型灵巧性高，能够模拟复杂的暂态过程，但需要具备一定的计算机编程和模拟仿真的技术。
暂态分析的应用暂态分析在电力系统工程中有广泛的应用。
以下是几个常见的应用场景：1. 故障分析暂态分析可以用于故障分析，即在系统发生故障后，分析故障对系统的影响。
通过暂态分析，可以评估故障引起的电压暂降、电压暂升和电流过载等情况，以及评估故障后的系统稳定性和可靠性。
2. 保护设备设计暂态分析可以用于保护设备的设计。
电力系统暂态分析（自己总结的）
电力系统暂态分析（自己总结的）电力系统暂态分析过程（复习提纲）第一篇电力系统电磁暂态过程分析（电力系统故障分析）1 第一章电力系统故障分析的基本知识1.1故障概述1.2标幺制1.2.1标幺值1.2.2基准值的选取1.2.3基准值改变时标幺值的换算1.2.4变压器联系的不同电压等级电网中各元件参数标幺值的计算一、准确计算法二、近似计算法1.3无限大功率电源供电的三相短路电流分析1.3.1暂态过程分析1.3.2短路冲击电流和短路电流有效值一、短路冲击电流二、短路电流有效值习题2 第二章同步发电机突然三相短路分析2.1同步发电机在空载情况下定子突然三相短路后的电流波形及其分析2.2同步发电机空载下三相短路后内部物理过程以及短路电流分析2.2.1短路后各绕组的此联及电流分量一、定子绕组磁链和短路电流分量1、励磁主磁通交链定子三相绕组的磁链2、短路瞬间三相绕组磁链的瞬时值3、磁链守恒原理的作用4、三相短路电流产生的磁链5、对应的i 的三相短路电流二、励磁绕组磁链和电流分量1、强制励磁电流产生的磁链2、电子三相交流电流的电枢反应3、定子直流电流的磁场对励磁绕组产生的磁链4、按照磁链守恒原理励磁回路感生的电流和磁链三、等效阻尼绕组的电流四、定子和转子回路（励磁和阻尼回路的统称）电流分量的对应关系和衰减2.2.2短路电流极基频交流分量的初始和稳态有效值一、稳态值二、初始值1、不计阻尼回路时基频交流分量初始值2、计及阻尼回路作用的初始值2.2.3 短路电流的近似表达式一、基频交流分量的近似表达式二、全电流的近似表达式2.3 同步发电机负载下三相短路交流电流初始值2.3.1 正常稳态运行时的相量图和电压平衡关系2.3.2 不计阻尼回路时的初始值'I 和暂态电动势'q|0|E 、'|0|E一、交轴方向二、直轴方向2.3.3 计及阻尼回路的''I 和次暂态电动势''|0|E一、交轴方向二、直轴方向2.4 同步发电机的基本方程2.4.1 同步发电机的基本方程和坐标转换一、发电机回路电压方程和磁链方程二、派克变换及d 、q 、0、坐标系统的发电机基本方程1、磁链方程的坐标变换2、电压平衡方程的坐标变换2.4.2 基本方程的拉氏运算形式和运算电抗一、不计阻尼绕组时基本方程的拉氏运算形式，运算电抗和暂态电抗二、计及阻尼绕组时基本方程的拉氏运算形式，运算电抗和暂态电抗2.5 应用同步发电机基本方程分析突然三相短路电流2.5.1 不计阻尼绕组时的短路电流一、忽略所有绕组的电阻以分析d i 、q i 各电流分量的初始值二、dq i 的稳态值三、计及电阻后的dq i 各分量的衰减1、d i 直流分量的衰减时间常数2、dq i 中基频交流分量的衰减时间常数3、计及各分量衰减的dq i四、定子三相短路电流五、交轴暂态电动势2.5.2 计及阻尼绕组时的短路电流一、dq i 各分量的初始值二、dq i 的稳态直流三、计及电阻后的dq i 各分量的衰减1、d i 直流分量的衰减2、q i 直流分量的衰减3、dq i 中基频交流分量的衰减时间常数四、定子三相短路电流五、次暂态电动势1、交轴次暂态电动势''Eq 2、直轴次暂态电动势''Ed2.6自动调节励磁装置对短路电流的影响3 第三章电力系统三相短路电流的实用计算3.1短路电流交流分量初始值计算3.1.1计算的条件和近似3.1.2简单系统''I计算3.1.3复杂系统计算3.2计算机计算复杂系统短路电流交流分量初始值的原理3.2.1等值网络3.2.2用节点阻抗矩阵的计算方法3.2.3用节点导纳矩阵的计算方法一、应用节点导纳矩阵计算短路电流的原理二、三角分解法求导纳型节点方程3.2.4短路点在线路上任意处的计算公式3.3其他时刻短路电流交流分量有效值的计算3.3.1运算曲线法一、方法的基本原理二、运算曲线的制定三、应用运算曲线计算的步骤四、合并电源简化计算五、转移阻抗3.3.2应用计算系数计算一、无限大功率电源二、发电机和异步电动机4 第四章对称分量法及电力系统元件的各序参数和等值电路4.1对称分量法4.2对称分量法在不对称故障分析中的应用4.3同步发电机的负序和零序电抗4.3.1同步电机不对称短路时的高次谐波电流4.3.2同步发电机的负序电抗4.3.3同步发电机的零序电抗4.4异步电动机的负序和零序电抗4.5变压器的零序电抗和等值电路4.5.1双绕组变压器一、YNd接线变压器二、YNy接线变压器三、YNyn接线变压器4.5.2三绕组变压器4.5.3自耦变压器4.6输电线路的零序阻抗和电纳4.6.1输电线路的零序阻抗一、单根导线——大地回路的自阻抗二、双回路架空输电线路的零序阻抗三、架空地线的影响四、电缆线路的零序阻抗4.6.2架空线路的零序电容（电纳）一、分析导线电容的基本公式二、单回线路的零序电容三、同杆双回路的零序电容4.7零序网络的构成5 第五章不对称故障的分析计算5.1各种不对称短路时故障处的短路电流和电压5.1.1单相接地短路[(1)f]5.1.2两相短路[(2)f]5.1.3两相接地短路[(11)f，]5.1.4正序增广网络的应用一、正序增广网络二、应用运算曲线求故障处正序短路电流5.2非故障处电流、电压的计算5.2.1计算各序网中任意处各序电流、电压5.2.2对称分量经变压器后的相位变化5.3非全相运行的分析计算5.3.1三序网络及其电压方程5.3.2一相断线5.3.3两相断线5.4计算机计算程序原理框图第二篇电力系统机电暂态过程分析（电力系统的稳定性）6 第六章电力系统稳定性问题概述和各元件机电特征6.1概述6.2同步发电机组的机电特性6.2.1同步发电机组转子运动方程6.2.2发电机的电磁转矩和功率一、简单系统中发电机的功率二、隐极同步发电机的功-角特性三、凸极式发电机的功-角特性四、发电机功率的一般近似表达式6.2.3电动势变化过程的方程式6.3自动调节励磁系统的作用原理和数学模型6.3.1主励磁系统一、直流励磁机励磁二、交流励磁机励磁三、他励直流励磁机的方程和框图6.3.2自动调节励磁装置及其框图6.3.3自动调节励磁系统的简化模型6.4负荷特性6.4.1恒定阻抗（导纳）6.4.2异步电动机的机电特性——变化阻抗一、异步电动机转子运动方程二、异步电动机转差率的变化——等值阻抗的变化6.5柔性输电装置特性6.5.1静止无功补偿器（SVC）一、晶闸管控制的电抗器二、晶闸管投切的电容器三、SVC的静态特性和动态模型6.5.2晶闸管控制的串联电容器（TCSC）一、基本原理二、导通阶段三、关断阶段7 第七章电力系统静态稳定7.1简单电力系统的静态稳定7.2小干扰法分析简单系统表态稳定7.2.1小干扰法分析简单系统的静态稳定一、列出系统状态变量偏移量的线性状态方程二、根据特征值判断系统的稳定性7.2.2阻尼作用对静态稳定的影响7.3自动调节励磁系统对静态稳定的影响7.3.1按电压偏差比例调节励磁一、列出系统状态方程二、稳态判据的分析三、计及T时系统的状态方程和稳定判据e7.3.2励磁调节器的改进一、电力系统稳定器及强力式调节器二、调节励磁对静态稳定影响的综述7.4多机系统的静态稳定近似分析7.5提高系统静态稳定性的措施7.5.1采用自动调节励磁装置7.5.2减小元件的电抗一、采用分裂导线二、提高线路额定电压等级三、采用串联电容补偿7.5.3改善系统的结构和采用中间补偿设备一、改善系统的结构二、采用中间补偿设备8 第八章电力系统暂态稳定8.1电力系统暂态稳定概述8.2简单系统的暂态稳定性8.2.1物理过程分析一、功率特性的变化二、系统在扰动前的运行方式和扰动后发电机转子的运动情况8.2.2等面积定则8.2.3发电机转子运动方程的求解一、一般过程二、改进欧拉法8.3发电机组自动调节系统对暂态稳定的影响8.3.1自动调节系统对暂态稳定的影响一、自动调节励磁系统的作用二、自动调节系统的作用8.3.2计及自动调节励磁系统作用时的暂态稳定分析8.4复杂电力系统的暂态稳定计算8.4.1假设发电机暂态电动势和机械功率均为常数，负荷为恒定阻抗的近似计算法一、发电机作为电压源时的计算步骤二、发电机作为电流源时的计算步骤8.4.2假设发电机交轴暂态电动势和机械功率为常数一、坐标变换二、发电机电流源与网络方程求解8.4.3等值发电机8.5提高暂态稳定性的措施8.5.1故障的快速切除和自动重合闸装置的应用8.5.2提高发电机输出的电磁功率一、对发电机实行强行励磁二、电气制动三、变压器中性点经小电阻接地8.5.3减少原动机输出的机械功率8.5.4系统失去稳定后的措施一、设置解析点二、短期异步运行和再同步的可能性。
电力系统暂态分析
电力系统暂态分析电力系统暂态分析是指对电力系统在暂态过程中的电压、电流、功率等参数进行研究和分析的过程。
暂态过程是指系统发生突变、故障等原因引起的瞬时变化过程，一般持续时间很短，但对电力系统的稳定运行和设备安全具有重要影响。
本文将介绍电力系统暂态分析的基本原理、方法和应用。
一、电力系统暂态分析的基本原理在电力系统中，暂态过程主要包括大电流暂态和大电压暂态。
大电流暂态一般是由于系统突发故障引起的，如短路故障；大电压暂态则是由于系统发生突变，如开关切换等。
暂态过程中，电力系统的电压、电流和功率等参数会发生瞬时的变化，因此需要进行暂态分析来研究这些变化对系统和设备的影响。
暂态分析的基本原理是根据电力系统的物理特性和传输线路的数学模型，通过求解微分方程组或差分方程组，获得系统在暂态过程中各个时刻的电压、电流和功率等参数。
在电力系统暂态分析中，常用的数学模型包括传输线模型、发电机模型、变压器模型等，这些模型可以描述不同设备在暂态过程中的响应特性。
二、电力系统暂态分析的方法电力系统暂态分析的方法主要包括数值计算方法和仿真计算方法。
数值计算方法是通过数学公式和数值计算技术，求解电力系统暂态过程的物理方程。
常用的数值计算方法包括龙格-库塔法和差分法等。
仿真计算方法是通过建立电力系统的数学模型，利用计算机软件进行模拟计算，得到系统在暂态过程中各个时刻的参数。
常用的仿真计算软件包括PSCAD、EMTP-RV等。
在进行电力系统暂态分析时，需要先确定系统的故障类型、故障位置和故障参数等。
然后，根据故障类型选择适当的暂态分析方法，并进行故障电流和故障电压等参数的计算。
最后，根据计算结果进行参数比较和评估，确定系统在暂态过程中的稳定性和设备的安全性。
三、电力系统暂态分析的应用电力系统暂态分析在电力系统的设计、运行和维护中起着重要的作用。
具体应用包括：1. 设备选择和配置：通过对电力系统暂态过程的分析，可以评估不同设备的暂态稳定性，选择合适的设备并进行合理配置，确保系统在暂态过程中能够正常运行。
电力系统暂态分析概述
4. 2003年8月14日美加大停电
4. 2003年8月14日美加大停电
4. 2003年8月14日美加大停电
5. 电力系统电磁暂态和机电暂态分析
➢ 电力系统是由发电、输电、配电、用电等设备及其辅助控制 系统和保护系统组成的大规模复杂系统。
➢ 如此庞大、复杂系统的暂态过程，需要极高维数的非线性微 分方程组来描述。要全面严格地分析整个电力系统的暂态过 程是极其复杂，有时甚至是不可能的。
➢ 电磁暂态过程是指电力系统各个元件电场和磁场以及相应的 电压和电流的变化过程，持续时间通常从几微秒到几秒钟。
➢ 电磁暂态过程变化非常快，主要分析各元件电流和电压瞬时 值变化情况。分析时需要考虑元件的非线性、电磁耦合、计 及输电线路分布参数引起的波过程，还要考虑线路三相结构 的不对称、电晕等因素的影响。而发电机的转速变化则可忽 略不计。
➢ 2012年底全国装机容量11.45亿千瓦 ➢ 其中水电占21.7％； ➢ 火电占71.5％
➢ 2012年底全国220kV以上输电线路长度超50.7万公里；
➢ 2012年底全国220kV及以上变电容量22.8亿千伏安；
2. 电力系统的基本特点及要求
➢ 电力传输的二大特点：
➢ 第一，电流以接近光速流动（29.76万公里/每秒），且大量 存储很不经济。因此，电力生产和消费需同时完成。
➢ 电力系统各种暂态过程的过渡时间差异非常之大，如雷击过 电压的过渡过程是几十微秒、操作过电压的过渡过程从几百 微秒到100毫秒之间，而发电机转速和转子位置变化的暂态 过程则可持续数十秒。
➢ 为了简化分析，可根据不同的研究对象，将电力系统的暂态 过程分为电磁暂态过程和机电暂态过程。
5. 电力系统电磁暂态和机电暂态分析
电力系统电磁暂态特性分析
电力系统电磁暂态特性分析电力系统是一个复杂的系统，由大量的电气设备和电路构成，包括发电机、变电站、输电线路、配电线路、电力负载等。
在实际运行中，电力系统中会不可避免地产生各种电磁暂态现象，如过电压、过电流、电磁干扰等，这些暂态现象有可能导致电力设备的故障，甚至给人们带来巨大的经济损失和安全隐患。
因此，对电力系统的电磁暂态特性进行分析和研究，具有极为重要的现实意义。
一、电磁暂态的概念及影响电磁暂态是指在电力系统中短时间内发生的电压、电流和电场、磁场等参数的变化过程，主要包括以下几种类型：1.电压暂降和电压暂升：电力系统中由于外部干扰、设备操作等引起的系统电压瞬时下降或瞬时上升的现象。
2.过电压和过电流：电力系统中由于负载波动、故障、雷击等原因引起的电压或电流超过额定值的现象。
3.电磁干扰：电力系统中由于设备操作或外部干扰引起的电磁辐射或感应，对电子器件等产生干扰影响。
以上三种电磁暂态现象对电力系统和电力设备都会产生不同程度的影响。
如电压暂降和电压暂升会使电力设备失去稳态工作，从而对电力系统的稳定性和可靠性产生影响；过电压和过电流会对设备的绝缘性能产生损伤，甚至引发火灾等；电磁干扰会干扰电子设备的正常工作，给通讯、计算机等领域带来不良影响。
二、电磁暂态分析方法在对电磁暂态进行分析时，需要采用适当的分析方法，以得到准确的结果，并采取相应的措施消除或减小暂态影响。
常用的电磁暂态分析方法主要有以下几种：1.传统的解析法：该方法主要是基于电磁场理论，通过解析电路方程和场方程，求解相应的电磁场参数，如电压、电流、电场、磁场等。
2.数值模拟法：该方法主要是通过建立电磁场数值模型，利用数值计算手段求解电磁场参数。
3.试验分析法：该方法主要是利用实验手段对电力设备或系统进行测试和分析，以获得电磁暂态的详细信息。
三、电磁暂态仿真为了更好地模拟和分析电磁暂态现象，电气工程师经常使用电磁暂态仿真软件。
这种软件可以生成复杂的电路模型，并对电路中的电压、电流等参数进行仿真计算，以模拟电磁暂态的影响。
《电力系统暂态分析》课件
01
时域仿真法
通过建立系统的数学模型，在时 域内对系统的暂态过程进行仿真 和分析。
频域分析法
02
03
状态估计法
将系统的稳态和暂态过程分离， 在频域内对系统的暂态过程进行 分析。
利用实时测量数据，对系统的状 态进行估计，从而分析系统的暂 态过程。
04
电力系统稳定器的作用与 原理
电力系统稳定器的作用
电力系统稳定性
静态稳定
系统在正常运行状态下受到微小扰动后能自动恢复到原始 运行状态的能力。
动态稳定
系统在受到大扰动后，能维持或恢复到原来运行状态的能 力。
暂态稳定
系统在受到大扰动后各机组的运行状态（如转速、电压、 频率等）能按一定的规律变化，最终达到新的稳定运行状 态或恢复到原来的稳定运行状态。
电压稳定
保护控制策略制定
通过暂态分析，可以制定合理的保护控制策略，提高系统的安全性和稳定性。
暂态分析在系统设计中的应用
系统架构设计
在系统设计阶段，暂态分析可以帮助确定系统的架构，包括电压 等级、设备布局、接线方式等。
设备参数优化
通过暂态分析，可以对系统中设备的参数进行优化，提高设备的 性能和效率。
系统安全防护设计
系统在正常运行状态下受到微小扰动后，系统电压能维持 或恢复到正常水平的能力。
02
电力系统暂态分析基本概 念
暂态过程与稳态过程
暂态过程
电力系统受到大扰动后，从一个稳定状态过渡到另一 个稳定状态的过程。
稳态过程
电力系统在正常运行情况下，各电气量保持相对稳定 的状态。
两者区别
暂态过程持续时间短、变化快，而稳态过程持续时间 长、变化缓慢。
行，优化功率传输，提高整个互联电网的运行效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、无限大功率电源的特点是什么？无限大功率电源供电情况下，发生三相短路时，短路电流中包含有哪些电流分量，这些电流分量的变化规律是什么？答：无限大功率电源的特点是频率恒定、端电压恒定；短路电流中包含有基频交流分量（周期分量）和非周期分量；周期分量不衰减，而非周期分量从短路开始的起始值逐渐衰减到零。
2、中性点直接接地电力系统，发生概率最高的是那种短路？对电力系统并列运行暂态稳定性影响最大是那种短路中性点直接接地电力系统发生概率最高的是单相接地短路；对电力系统并列运行暂态稳定性影响最大是三相短路。
3、输电线路装设重合闸装置为什么可以提高电力系统并列运行的暂态稳纵向故障纵向故障指电力系统断线故障（非全相运行），它包括一相断线和两相断线两种形式。
2、负序分量是三相同频不对称正弦量的分量之一其特点是三相辐值相等频率相同、相位依次相差1200、相序为C －B －A －C 。
3、转移阻抗转移阻抗是在经网络等效变换消去除短路点和电源节点后，所得网形网络中电源节点与短路点之间的连接阻抗。
4、同步发电机并列运行的暂态稳定性答：同步发电机并列运行的暂态稳定性指受到大干扰作用后，发电机保持同步运行的能力，能则称为暂态稳定，不能则称为暂态不稳定。
5、等面积定则 答：在暂态稳定的前提下，必有加速面积等于减速面积，这一定则称为等面积定则。
输电线路装设重合闸装置可以提高电力系统并列运行的暂态稳定性的原因是它增大了受扰运动过程中的最大减速面积。
4、提高和改善电力系统并列运行静态稳定性的根本措施是什么？具体措施有那些（列出三种以上）？答：提高和改善电力系统并列运行静态稳定性的根本措施是缩短电气距离；具体措施有输电线路采用分裂导线、输电线路串联电容器、改善电网结构、发电机装设先进的励磁调节装置、提高电力网的运行电压或电压等级等。
5、写出电力系统发生两相金属性短路时的边界条件方程，并画出其复合序网。
答：电力系统发生两相金属性短路（以BC 两相短路为例）时的边界条件方程为：)2()1(fa fa I I 、0)0( fa I 、)2()1(fa fa U U 其复合序网如下图6、在隐极式发电机的原始磁链方程中，那些电感系数是常数？哪些是变化的？变化的原因是什么？答：在隐极式发电机的原始磁链方程中，转子各绕组的自感系数、转子绕组之间的互感系数、定子绕组的自感系数、定子各绕组之间的互感系数均为常数；定子三相绕组与转子各绕组之间的互感系数是变化的，变化的原因是转子旋转时，定子绕组和转子绕组之间存在相对位置的周期性改变。
1、变压器中性点经小电阻接地可以提高接地短路情况下电力系统并列运行的暂态稳定性。
（ √ ）2、对称分量法不能用于非线性电力网的不对称短路分析。
（ √ ）3、不管电力系统中性点采用什么样的运行方式，其零序等值电路都是一样的。
（ ╳ ）4、在)0()2()1( x x x 的情况下，三相短路与单相接地短路时故障相的短路电流相同，因此它们对于电力系统并列运行暂态稳定性的影响也相同。
（ ╳ ）5、输电线路采用单相重合闸与采用三相重合闸相比较，单相重合闸更有利于提高单相接地短路情况下电力系统并列运行的暂态稳定性。
（ √ ）6、短路计算时，在任何情况下，变压器的正序励磁电抗和零序励磁电抗都可以视为无穷大。
（ ╳ ）7、采用良导体架空地线的架空输电线路，其正序、负序和零序电抗都比采用铁磁导体架空地线的架空输（ ╳ ）8、接地短路时，发电机机端负序电压最高，短路点零序电压最高。
（ ╳ ）9、在中性点不接地系统中，同一点发生两相金属性短路和两相金属性短路接地时，不仅两种情况下流过故障点的短路电流大小相等，两种情况下短路点三相对地电压大小也相同。
（ ╳ ）10、小干扰法不能用于电力系统暂态稳定性的分析。
（ √ ）2、以下图所示简单电力系统f 点发生三相短路为例，作图说明快速切除故障提高同步发电机并列运行稳定性的原 答：故障切除较慢和故障切除速度较快两种情况下的加速面积和最大减速面积如下图所示，从图可以看到快速切除故障一方面减小了加速面积，另一方面增大了最大减速面积，根据简单电力系统同步发电机并列运行暂态稳定性的条件可知，快速切除故障可以提高同步发电机并列运行的暂态稳定性。
图中：I P －正常运行情况下发电机的功角特性；II P －故障情况下发电机的功角特性；III P －故障切除后发电机的功角特性；1、画出下图所示电力系统f 点发生接地短路时的零序等值电路。
答：电力系统的零序等值电路如下图3．下图所示简单电力系统f 点发生三相短路时的实际切除角为500，请判断此系统能否保持暂态稳定。
已知以发电机额定容量为基准的各元件的电抗和系统电压标幺值为：8.0cos 8.00.15.025.08.121 、、正常运行时、、、P U x x x x L T T d ,不考虑发电机励磁调节装置的作用，即认为发电机的空载电动势为常数。
解： 1)利用同步发电机的正常运行状态计算发电机的空载电动势 取系统电压作为参考相量，则电压降落的纵分量为U QX U QX PR U ;电压降落的横分量为UPX U QR PX U .电压相量图如下： 根据相量图可得： 22)()(U PX U QX U E q将 6.0 tg P Q 、U=1.0、55.22/21 T L T d X X X X X 代入上式得：25.3)155.28.0()155.26.01(22 q E 2）计算同步发电机在各种运行状态下的功角特性正常运行时 sin 275.1sin 55.2125.3sinI q I X U E P ： 故障情况下：0 II II P X 、故障切除后： sin 161.1sin 8.2125.3sin III q III X UE P3）计算极限切除角 将678.0)275.18.0(sin )(sin 1010 IM P P （弧度）、38.2)161.18.0(sin 14.3)(sin 14.3101 IIIM h P P 代入 IIM IIIM IIM h IIIM hcm P P P P P )cos cos )((cos 0001 得： 100.8(2.380.678) 1.161cos 2.38cos ( 1.1611.105(63.35cm 弧度）＝ 4）稳定性分析 由于实际的故障切除角小于极限切除角，所以系统能保持暂态稳定。
1、从严格的意义上讲，电力系统总是处于暂态过程之中。
（ √ ）2、无限大电源的频率保持不变，而电压却随着负荷的变化而变化，负荷越大电源的端电压越低。
（ × ）3、不管同步发电机的类型如何，定子绕组与转子绕组之间互感系数都是变化的。
（ √ ）4、对称分量法只能用于线性电力系统不对称故障的分析计算。
（ √ ）5、派克变换前后，发电机气隙中的磁场保持不变。
（ √ ）6、具有架空地线的输电线路，架空地线的导电性能越强，输电线路的零序阻抗越大。
（ × ）7、不对称短路时，发电机机端的零序电压最高。
（ × ）8、同步发电机转子的惯性时间常数J T 反映了转子惯性的大小。
（ √ ）9、短路计算时的计算电抗是以发电机的额定容量为基准的电抗标幺值。
（ √ ）10、切除部分负荷是在电力系统静态稳定性有被破坏的危机情况下，采取的临时措施。
（ √ ）1、短路电流最大有效值出现在（A ）。
A 短路发生后约半个周期时B 、短路发生瞬间；C 、短路发生后约1/4周期时。
2、利用对称分量法分析计算电力系统不对称故障时，应选（ B ）相作为分析计算的基本相。
A 、故障相；B 、特殊相；C 、A 相。
3、关于不对称短路时短路电流中的各种电流分量，下述说法中正确的是（ C ）。
A 、短路电流中除正序分量外，其它分量都将逐渐衰减到零；B 、短路电流中除非周期分量将逐渐衰减到零外，其它电流分量都不会衰减；C 、短路电流中除非周期分量将逐渐衰减到零外，其它电流分量都将从短路瞬间的起始值衰减到其稳态值。
4、不管电力系统发生什么类型的不对称短路，短路电流中一定存在（ B ）。
A 、正序分量、负序分量和零序分量；B 、正序分量和负序分量；C 、零序分量。
5、在简单电力系统中，如某点的三序阻抗021 Z Z Z ,则在该地点发生不同类型短路故障时，按对发电机并列运行暂态稳定性影响从大到小排序，应为（ B ）。
A 、单相接地短路、两相短路、两相短路接地、三相短路；B 、三相短路、两相短路接地、两相短路、单相接地短路；C 、两相短路、两相短路接地、单相接地短路、三相短路。
6、发电机－变压器单元接线，变压器高压侧母线上短路时，短路电流冲击系数应取（B ）。
A ．2；B 。
1.8；C 。
1.9。
7、电力系统在事故后运行方式下，对并列运行静态稳定储备系数(%)P K 的要求是（ C ）。
A 、(%)P K >30；B 、(%)P K ≧15~20；C 、(%)P K ≧10。
8、下述各组中，完全能够提高电力系统并列运行暂态稳定性的一组是（ B ）。
A 、装设有载调压变压器、线路装设重合闸装置、快速切除线路故障；B 、变压器中性点经小电阻接地、线路装设重合闸装置、快速切除线路故障；C 、线路两端并联电抗器、快速切除线路故障、线路装设重合闸装置。
9、对于三相三柱式变压器，其正序参数、负序参数和零序参数的关系是（ B ）。
A 、正序参数、负序参数和零序参数均相同；B 、正序参数与负序参数相同，与零序参数不同；C 、正序参数、负序参数、零序参数各不相同。
10、分析计算电力系统并列运行静态稳定性的小干扰法和分析计算电力系统并列运行暂态稳定性的分段计算法，就其实质而言都是为了求（A ）。
A 、t 曲线；B 、t P 曲线；C 、故障切除极限时间。
1、写出正序增广网络中，短路点串入的附加阻抗 X 在各种金属性短路故障情况下的表达式。
三相短路： X =0；单相接地短路：)0()2( X X X ；两相短路：)2( X X 两相短路接地：)0()2()0()2( X X X X X 。
2、提高电力系统并列运行静态稳定性的根本措施是什么？具体措施有那些？答：提高电力系统并列运行静态稳定性的根本措施是缩短“电气距离”，具体的措施有：1）采用分裂导线2）线路串联电力电容器；3）采用先进的励磁调节装置；4）提高输电线路的电压等级；5）改善系统结构和选择适当的系统运行方式；3、简单电力系统同步发电机并列运行暂态稳定的条件是什么？简单电力系统同步发电机并列运行暂态稳定的条件是受扰运动中加速面积小于最大减速面积。
4、写出电力系统中f 点发生B 相金属性接地的边界条件方程，并画出其复合序网。
答：1)电力系统中f 点发生B 相金属性接地的边界条件方程为：0)0()2()1( fb fb fb U U U 、)0()2()1(fb fb fb I I I 2)复合序网如下：5、采用重合闸可以提高电力系统并列运行的暂态稳定性，以下图所示的简单电力系统中f 点发生单相接地短路为例，作图说明其工作原理。
