HD-SDI数字高清视频矩阵技术简介

合集下载

Kd7600Kd7800 HD-SDI 高清数字视频矩阵

Kd7600/Kd7800 HD-SDI高清数字视频矩阵Kd7600 1.5Gbps 1080i HD-SDI数字高清矩阵、Kd7800 3Gbps 1080P HD-SDI数字高清矩阵，符合SMPTE 标准和ITU 标准，在3Gb/s 的码率下实现1080p/50Hz/60Hz，1.5Gb/s 的码率下支持1080i/50Hz/60Hz高清数字视频信号的切换传输，兼容HD-SDI、SD-SDI、DVB-ASI、嵌入式音频等多种数字信号格式，可通过10Mb/s～3Gbps码率的数字信号。

自动电缆均衡功能使因传输距离过长造成的幅度损失得以补偿，从视频信号源到矩阵输入的电缆均衡范围可达100m@1.5Gbps (Belden1694A)，50m@1.5Gbps (Belden1694A)。

可选的多速率数据时钟恢复，可以有效地去除长电缆造成的时钟抖动，保证输出的HD-SDI、SD-SDI串行数字视频信号影像的品质。

矩阵切换规模从4×4～32×32；32×48～64×64，最大可至256×256。

Kd7600/Kd7800系列数字矩阵采用场逆程切换带有Genlock 外同步信号接口，支持RS-232、RS-422、RS-485、TCP/IP 控制，适用于任何规模的标准数字视频和立体声音频信号的传输应用。

Kd7600/Kd7800系列数字矩阵可以适应7×24 小时不间断工作状态，并且平均无故障工作时间大于30,000 小时，为系统提供稳定可靠的信号传输切换中枢。

矩阵支持一体式前面板或独立控制面板控制，每个按键都具备发光功能，按键上有透明按键盖。

KD可以根据用户需求对每个输入输出按键标印名称、数字、字母，便于辨别及选择输入输出端。

◇掉电记忆功能KD矩阵系统自动存储信号切换状态，当矩阵在运行过程中突然断电后重启，矩阵对应的每路输入输出状态将保持记忆，与断电前相同，没有任何变化，不需要重新设置。

SDI AHD TVI CVI 比较

SDI、CVI、TVI、AHD方案对比分析安防行业处在高清的海洋里畅游，在高清监控系统方案的世界里，HDSDI、HDCVI、HDTVI、AHD技术无疑是比较值得拿出来提提的。

作为承上启下，徘徊于模拟监控与数字监控之间，致力于高清监控的他们，都有着什么样的命运？小编经过多方资料搜集整理，希望给出一个比较详实的答案，但毕竟不是技术出身，能力有限，如若有不到位或不妥，还请技术专家们批评指正。

2.1、HD-SDI技术嫁接不易，存活更不易对从事安防视频监控领域的人士来说，HD-SDI技术并不陌生，而且异常熟悉。

在模拟监控转向高清监控阶段，其一度被称为未来发展的主流趋势。

事实验证，它也就是昙花一现，逐渐被淹没在网络高清的世界里。

历史：1990年的广播级HD-SDI标准HD-SDI是指高清数字分量串行接口，1990年HD-SDI高清串行数字接口标准确立，专为广播电视所采用的世界标准协议，其通过同轴电缆传输无延迟(或仅很低无感觉的延迟)、无压缩、高清的HD-SDI图像信号。

这一技术在安防监控领域的应用，对推动监控由模拟走向高清化具有重要的作用。

经历了传统模拟标清监控，高清监控也姗姗来临。

面对着全国模拟标清监控的高度普及，以及客户对高质量像素的需求日益强烈，如何以最低的成本实现监控系统的高清化成为安防监控领域的重要课题。

HD-SDI解决方案，就是为这一课题而来。

优势：降低改造成本保证画质的高清晰HD-SDI解决方案在原有的模拟标清系统的基础上进行更换，节约成本。

从标清转高清的角度来说，原本采用模拟标清CCTV系统的可以直接更换HD-SDI 接口的前端和后端产品，即可完成升级到高清监控，而不需要全部更换原有的传输网络。

模拟高清监控系统是建立在原有模拟标清监控系统的基础之上，不需要花太多时间去培训，也不需要去培养用户的使用习惯，产品的后期维护方面成本也会降低。

传统的模拟标清系统已经很难维系现有的生存状态，改造已经启动。

摄像机芯片方案及HD-SDI、HD-MDI介绍全解

国内品牌：上海凤凰福光力鼎
CCD CMOS
网络编码芯片
图像传感器
网络编码平台
CCD厂家：索尼柯达
CMOS厂家：美国 Aptina、 Omnivision、日本索尼、松下等；
美国TI 美国安霸华为海思台湾智源
网络摄像机芯片方案
SONY 高清图像传感器介绍
镜
CCD
头
CMOS
镜头
图像传感器
2
Super HAD CCD
ICX409AK 760H（高解）
1/3
3
Super HAD CCD
ICX229AK 760H（高解）
1/4
4
Ex view HAD CCD
ICX255AK 510H（低解）
1/3
5
Ex view HAD CCD
ICX259AK 760H（高解）
1/3
6
Super HAD CCD II
背照技术，双重降噪低照度效果好
高灵敏度，色彩还原性好
网络摄像机芯片方案
Aptina 高清图像传感器介绍
镜
CCD
头
CMOS
网络编码芯片
镜头
图像传感器
网络编码平台
序号
图像传感器类型
型号
1
MT9M034
2
MT9P031
CMOS
3
AR0331
4
MT9P006
尺寸
1/3 1/2.5 1/3 1/2.5
1、一路视频，一路环通 2、单级传送距离可达20Km 3、可支持一路反向数据（云台和球机控制）
HD-SDI监控结构图第二讲：HD-SDI绍
硬盘录像机

hd sdi矩阵

高清SDI视频矩阵一、概述SDI 数字高清矩阵，可实现大容量SDI高清信号源(256个)到SDI终端设备(64个)的任意切换。

符合SMPTE标准和ITU标准，在3Gbps码率下支持1080p 50Hz/59.94Hz/60Hz和1.485Gbps码率下的各种HD-SDI高清数字视频信号的切换传输，并且向下兼容标清SD-SDI视频信号143Mbps/ 177Mbps/ 270Mbps/ 360Mbps/ 540Mbps等不同码率的串行数字信号。

SDI高清矩阵具备自动电缆均衡功能，使从视频信号源到矩阵因传输距离过长造成的幅度损失得以补偿。

HD-SDI视频信号经测试，采用Belden 1694A线缆条件下，输入信号源到矩阵的距离高达200米，适用长距离信号传输，以及大型数字视频系统。

SDI高清矩阵采用模块化结构设计，用户可以根据具体的需求来配置输入卡和输入出卡，可以达到资利用的最大化，从而大大降低成本，还可方便将来系统扩容。

具备Ethernet及RS232通讯接口，可通过局域网或因特网进行远程控制。

SDI高清矩阵可选字符叠加功能模块，可以实现中英文多语言字任叠加，同时支持RS-232、RS-422、RS-485、TCP/IP控制，并可实现矩阵联网、报警联动功能。

产品可广泛应用于高清视频监控中心、数字视频多屏显示系统、广播电视系统等需求高品质数字视频显示领域。

二、特点◆采用工业级ARM嵌入式控制系统，稳定可靠，控制灵活◆支持标清SD-SDI（270Mbps）、高清HD-SDI（1.485Gbps）视频格式；◆内置高性能线缆驱动芯片，支持输出信号长距离传输◆具有视频切换、系统巡视、成组切换、报警、定时事件、用户管理等功能◆支持网络通讯，具有网络通讯加密性能，确保网络通信安全◆内置电缆均衡器Equilizer，时钟再生电路Reclocker及电缆驱动器Cable Driver；◆带有电源及SDI信号格式指示，方便用户实时监测◆内置ESD保护电路，能有效防止静电损坏；◆可选字符叠加功能模块，可以实现中英文等多语言字任叠加功能◆双电源冗余热备份，业务卡支持热拔插◆内置温度传感器群，实时检测机箱各部位温度，风扇智能温控◆自适应线缆均衡，实现数字视频信号的远程传输◆可选时钟恢复处理，延长信号的传输距离，减少数据丢失，保证高品质的高清信号质量◆支持外同步信号输入，实现场逆程切换◆多层PCB电路板设计，抗干扰性能强◆掉电记忆功能，确保断电后矩阵状态数据不改变◆可选RS-232、RS-422、RS-485以及以太网RJ45接口。

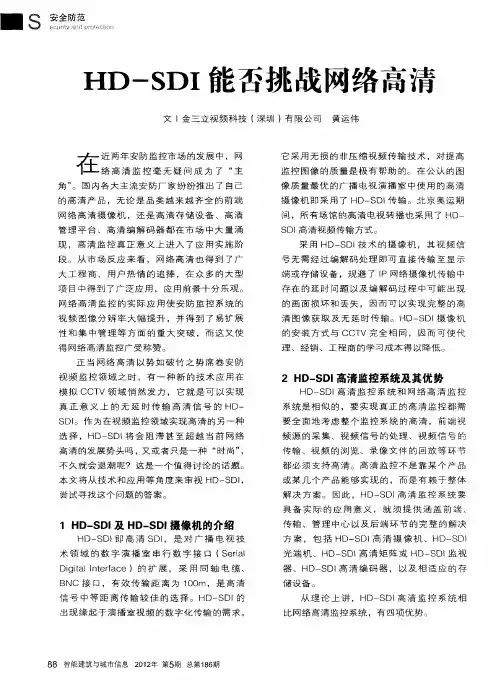

HD-SDI能否挑战网络高清

的画面损坏和丢失，因而可以实现完整的高清图像获取及无延时传输。ＨＳ摄像机Ｄ— Ｄｌ
的安装方式与ＣＶ完全相同，因而可使代ＣＴ理、经销、工程商的学习成本得以降低。
性和集中管理等方面的重大突破，而这又使得网络高清监控广受称赞。
的高清产品，无论是品类越来越齐全的前端
网络高清摄像机，所有场馆的高清电视转播也采用了ＨＤ—
Ｓ高清视频传输方式。ＤＩ采用ＨＳＩ术的摄像机，其视频信Ｄ— Ｄ技号无需经过编解码处理即可直接传输至显示端或存储设备，规避了ｌ络摄像机传输中Ｐ网存在的延时问题以及编解码过程中可能出现
采用ＨＳ监控系统可使监控图像保Ｄ— ＤＩ持完整性和原始性，从而大幅提高智能分析算法的精度，为智能视频分析提供保障。
３Ｈ — Ｄ高清监控是否将抑制网络高ＤＳＩ清监控的发展
ＨＳ高清监控在以上方面比网络高Ｄ— ＤＩ
（）像细节更完整４图
备的厂家并不多，这使得ＨＤＳ控在得 — ＤＪ监到广泛应用之前，项目建设的前期投入成本居高不下。与此相对的，网络高清整体设备
已经得到了规模化生产，成本得以明显下降。（３）从应用功能上看，ＨＳ高清监Ｄ— Ｄｌ

高清HD-SDI DVR

高清HD-SDI DVR品牌：HTCview(华天成) 产品型号：HR-S8041B /HR-S8081A简介：HR-S8000系列高清SDI录像机是华天成公司推出的新一代高清SDI视频存储设备，通过HD-SDI高速数字视频传输接口，可接入4路/8路高达1920*1080/1280*720分辨率的高清数字摄像机。

可应用于高清视频监控，高速公路，公安交警，高清远程医疗和教学，高清视频会议录播等领域。

产品特点：HD-SDI标准高清数字接口支持4路1080P/30、8路720P/30高清视频信号的编码、存储、回放和传输支持两台HD-DVR之间实现高清1080P/30的音、视频对讲小于100ms的系统延迟低延时实时高清视频图像处理算法内置温度传感器，支持机内温度实时显示和自动控制，实现故障检测和自动恢复。

主机可实现设备自动开机、关机。

支持1080P全景电子地图产品功能：压缩处理功能·采用 H.264 视频压缩技术·比特率为每通道独立可调1M - 8Mbps(1080P), 每通道独立可调1M - 6Mbps(720P)·视频信号输入帧率为1 - 30帧/秒·采用 G.711U音频压缩标准·支持视频输出, 视频音频信号多路输出·采用超低延时技术，视频编码延时<45ms·支持视频参数动态设置·支持双码流·能够同时处理4路1080P+4CIF编码+1路1080P解码, 或者8路720P+8CIF编码+1路720P 解码·总视频编解码能力为150帧/秒/1080P, 270帧/秒/720P·先进的基于OSG的 GUI·支持水印加密技术本地处理功能·多种录像模式：定时录像、手动录像、移动侦测录像、外部报警触发录像等·支持多达8个SATA硬盘，每个硬盘存储容量可达2T, 总的本地存储容量可达到16T ·硬盘上文件可以选择循环记录和非循环记录·提供本地录像资料备份，支持 U 盘、USB 硬盘预览与回放·高清输出，分辨率达到1920x1080，支持HDMI，DVI，VGA接口，同时还有4路CVBS输出·预览时支持 1/4/5路显示模式(1080P), 或者1/4/6/8/9路显示模式(720P)·支持4路1080P预览和同时1路回放, 或者支持8路720P预览和同时1路回放·支持全彩高清电子地图(分辨率1920x1080)·支持双窗口图像局部隐私保护·支持图像隐私报警处理·支持暂停、正常、慢放、单帧、回转等回放模式·先进的信息管理: 可以按录像类型、按通道号码、按时间进行检索·本地录像状态、报警状态显示云台控制·采用RS-485接口·支持预置点、巡航、轨迹设置及调用·支持多种云台控制协议报警·支持各种本地异常操作引起的报警，包括硬盘剩余空间用尽, 非法登录, 网络入侵, IP地址冲突, 硬盘损坏, 机体温度过高，风扇转速异常, 视频格式不匹配等·移动侦测报警探测，支持联动录像或及联动输出·视频丢失报警，支持联动输出·遮挡报警，支持联动输出·其它异常事件的报警处理·布防、撤防时间配置安全·支持多权限用户系统·支持日志管理，提供操作日志、报警日志、异常日志的记录和查询网络功能·双千兆网口设计，完整的网络协议栈支持·采用JSCATM技术，可实现无缝网络流媒体和交互·支持动态 IP 地址分配（DHCP）·网络实时预览：支持 TCP、UDP、RTP、RTSP方式传输·可通过网络设置参数、实时浏览任何一路或多路的视频和音频信号·可通过网络查看视频设备状态·网络报警联动（报警信号上传）·可通过网络控制云台和镜头·可通过网络实时记录压缩码流·可通过网络下载硬盘录像机上的录像文件，也可通过网络远程回放硬盘录像机上记录的录像文件·可通过网络远程升级，实现远程维护·嵌入式web服务器和RTSP流媒体服务器·可通过网络查询硬盘录像机中的日志（操作日志、报警日志、异常日志）信息·用户名、口令及码流传输时用密码加密，防止泄露·具备NTP校时和E-mail功能详情请访问我们官网：产品参数：。

HDSDI矩阵AVIDOS中卜科技

CVBS视频
标准视频信号带宽
50 MHz（-3dB），满载
全通道增益
0 dB
通误差
最大0.1%，at RL = 1 kΩ
微分相位误差
最大0.1度，at RL = 1 kΩ
典型传输延时
20 ns at Vout=2 V p-p，RL=150欧姆
额定电平
1.0 Vp-p
HD-SDI矩阵AVIDOS中卜科技
产品概述：
AD-1616MS数字混合矩阵，包括HD-SDI数字高清矩阵、3G-SDI数字高清矩阵,符合SMPTE标准和ITU标准
在3Gb/s的码率下实现1080p/50Hz/60Hz，1.5Gb/s的码率下支持1080i/50Hz/60Hz高清数字视频信号的切换传输，
兼容HD-SDI、SD-SDI、DVB-ASI、嵌入式音频等多种数字信号格式，可通过10Mb/s～3Gb/s码率的数字信号。
可选扩展SDI之外的HDMI/YPbPr/CVBS/DVI/VGA/DP/IP/光纤/双绞线等输入/输出。
设备示意图：
产品参数：
SDI视频
SDI数据码率
143 Mb/s to 2.97 Gb/s
最小/最大电平
0.5 V～2.0 Vp-p
阻抗
75欧姆
回波损耗
-32 dB at 5 MHz
直流偏置
±5 mV
其他
电源
100V AC - 240V AC，50/60 Hz（或修改为开关电源的参数）
温度
工作温度：0°C - +50°C
储存温度：-20°C - +70°C
湿度
工作湿度：10%～90%
机箱尺寸
(长×宽×高，mm)
4U

HD-SDI硬盘录像机(SDI录像机)

地址:深圳市宝安区西乡大道富通城三期4A802HD-SDI 硬盘录像机（储存SDI 高清图像）深圳市华天成科技有限公司专业生产HD-SDI 硬盘录像机，采用嵌入式Linux 操作系统、标准H.264压缩算法、8路高清视频输入和录像。

支持HDMI 、VGA 视频输出(HDMI 视频输出最高分辨率达1920*1080)。

HD-SDI 硬盘录像机内置WEB Server ，方便网络远程控制管理。

它内置4个硬盘接口，还可外带1个eSATA 硬盘，支持TB 级硬盘，支持DDNS ，鼠标局部区域拖动数字放大，以及鼠标高速云台控制功能，极大地方便云台控制。

另含3个USB 接口，支持鼠标和移动存储备份。

产品特点1. 选择支持最高图像清晰度的1080i 或 720p 高清CCTV 摄像机2. H.264压缩格式来实现高效录像3. 支持所有摄像机全高清实时录像与回放 ( 720p)4. HDMI 1080i 和 VGA 多主监视器输出5. 高分辨率(1080p/720p) 录像的同时降低远程查看码流的带宽6. 五重操作（实时预览、录像、回放、备份及远程监控）7. 拥有免费的DDNS 服务，无需设置静态IP 地址也能实现远程控制8. 友好的图形用户界面（GUI ）9. 支持 4 个固定内置硬盘和1个eSATA 外接硬盘10. 多重控制输入: 鼠标/前面板/远程控制器/键盘11. 快速设定: 单击菜单选项，可轻松快速安装12. 快速备份: 可以在播放的同时将录像备份到USB13. 快速回放: 只需移动鼠标，点选并拖动播放杆，即可找到想要播放的录像文档14. 快速搜寻: 直观的播放杆，可以通过简单的拖动操作使用15. 智能搜寻: 直接在特定区域中找个某片段记录16. 快照搜寻: 显示特定间隔的快照，轻松找出想要的场景17. 内置的网页界面可支持远程客户端设置或操作DVR18. 千兆以太网接口，有利于通过网络进行远程高速浏览和控制19. 通过鼠标或前面板在屏幕上实现PTZ 控制20. 支持音频录制功能21. 内置DVD 刻录机22. 3个USB2.0接口用于外接设备备份数据或连接鼠标地址:深圳市宝安区西乡大道富通城三期4A80223. 支持多种语言界面24. 支持安装19 吋机架广泛范围：★现场直播录制及回放★传统编辑机房作为编辑录像机和放像机★非编机房上下载设备，节省磁带录像机★转播车上作为备份和录像机使用★在维修场合时作为便携式视频音频信号发生★摄像机长时间记录和备份使用★现场或者演播室大屏幕背景播放设备★体育赛事现场录制和慢动作回放系统★电视台播出系统中作为垫播或插播使用★演播室播出广告串编★单兵记者现场记录及编辑回放★高清数字化医疗现场采集记录及回放★极端环境下使用的专业视频应用HD-SDI 产品应用 ---HDCCTV 描述（高清SDI 应用方案）（hd-sdi 摄像机、hd-sdi 光端机、hd-sdi 转hdmi 转换器、hd-sdi 硬盘录像机）前端全部采用HD-SDI 高清数字摄像机进行采集，用同轴电缆和HD-SDI 光端机机房中心，一路进入HD-SDI 矩阵，输出到管理中心大屏显示，为全高清非压缩音视频信号，无压缩、无延时、无失真的特点；从矩阵输出一路图像利用HD-SDI 光端机远程传送到上级中心，可以控制矩陈输出任何一路图像查看；一路进入编码器，对音视进行存储，在接入网络，方便利用因特网远程查看音视频图像。

HD-SDI信号的特征及检测方法的提案

翅点瞪钡＿所谓数字视频、简单地说就是模拟分量视频的数字化。

为了便于数字信号的远距离传输．将并行数据转换成串行数据通过电缆驱动器，由电缆传输给接收端。

ＳＤＩ就是这种串行数据接口的简称。

本文以１０８０ｉ／５０系统为例，对ＨＤ—ＳＤＩ的原理做简单的阐述，着重介绍其检测方法。

一ＨＤ—ＳＤＩ的构成、传输及接收１．ＨＤ—ＳＤＩ的构成高清的亮度信号（Ｙ）的带宽是３０ＭＨｚ，色差信号（ＣＢＣＲ）的带宽是亮度信号带宽的一半，也就是１５ＭＨｚ。

根据取样定理，取样频率必须在带宽的２倍以上。

广电规格将亮度（Ｙ）信号的取样频率定为７４．２５ＭＨｚ，色差信号（ＣＢ．ＣＲ）的取样频率定为３７．１２５ＭＨｚ，量化位数为１０比特。

这就意味着用７４．２５ＭＨｚ取样的话．Ｙ信号取样一次，色差信号ＣＢ或ＣＲ取样一次就行。

也就是说一个样点包含了二个分量数字信号（ＣＢ，Ｙ）或（ＣＲ，Ｙ）．数据宽度为２０比特。

将此数据转换为串行数据，即构成串行传输信号（如图１所示）．其传输速率为７４．２５ＭＨｚ×２０＝１．４８５ＧｂｐｓＨＤ—ＳＤＩ信号里，除了有效视频信号之外，在视频信号消隐区间里还叠加有其他的信息。

ＥＡＶ／ＳＡＶ：有效视频的起始点和终止点，它相当于模拟复合信号的行消隐前肩和后肩。

ＥＡＶ／ＳＡＶ分别由四个字节组成，（样址为１９２０～１９２３，２６３６～２６３９）。

在第四字节里包含了帧识别信息。

有效视频区间样址为０～１９１９。

ＬＮ：行数信息（样址：１９２４～１９２５）。

ＣＲＣ：冗余校正码（样址：１９２６～１９２７），用于检查亮度｛Ｙ）信号、色差信号（ＣＢ，ＣＲ）的数据错误。

ＡＮＣ：辅助数据（样址：１９２８～２６３５）．由一定格式的数据包构成，在ＡＮＣ里包含有数字伴音信息的数据包，为了确保每个数据包的正确传输．每一个字节里附带有检查该字节是否出错误的奇偶校验位。

每个数据包的最后一个字节为检查该数据包用户数据码（ＵＤＷ）是否出错误的校验和。

hd sdi

HD SDI什么是HD SDI？HD SDI（High Definition Serial Digital Interface）是一种数字高清视频传输接口标准，允许高清视频信号和音频信号通过同一条同轴电缆传输。

它是SDI标准的一种改进版本，通过增加带宽和提高传输速率，支持更高分辨率和更大帧率的高清视频传输。

HD SDI的特点和优势1.高清传输：HD SDI支持1080p分辨率的高清视频传输，能够提供更清晰、更精细的图像质量。

与传统的模拟视频传输方式相比，HD SDI大大提升了画质的细节和显示的清晰度。

2.数字传输：HD SDI是一种数字传输接口，通过数字信号传输，避免了模拟信号传输过程中的噪音、干扰和失真等问题。

数字传输保证了视频信号的稳定性和一致性，提供更可靠的信号传输。

3.实时传输：HD SDI具备实时传输高清视频的能力，不会造成视频延迟。

这在一些需要实时显示和监控的场景中非常重要，如监控控制中心、直播转播等。

4.长距离传输：HD SDI通过同轴电缆传输数字信号，可以实现较长距离的信号传输。

依据不同的电缆规格和设备质量，HD SDI信号的传输距离可以达到几百米甚至更远。

5.多通道传输：HD SDI支持多通道传输，可以同时传输多路高清视频和音频信号。

这在一些需要多路视频监控或多路高清视频采集的场景中非常有用。

HD SDI的应用领域HD SDI由于其高清传输、数字传输和实时传输等特点，被广泛应用于许多领域。

1.广播电视行业：HD SDI是广播电视行业常用的高清视频传输标准，用于制作和传输高清电视节目。

通过HDSDI接口，可以将高清摄像机、录像机、监视器等设备进行连接并进行高清视频采集、编辑和播放。

2.安防行业：HD SDI在安防监控领域也有广泛应用。

通过HD SDI传输接口，可以实现高清摄像头与监控设备的连接，实时监视和录制高清视频图像。

3.医疗行业：医学图像在高清显示和传输方面要求较高。

医疗领域使用HD SDI接口可以实现医学图像设备如B 超、X光机以及手术显微镜与显示器的连接，提供高清图像以便医生准确分析和诊断。

SDI AHD TVI CVI 比较

2.1、HD-SDI技术嫁接不易，存活更不易对从事安防视频监控领域的人士来说，HD-SDI技术并不陌生，而且异常熟悉。

在模拟监控转向高清监控阶段，其一度被称为未来发展的主流趋势。

事实验证，它也就是昙花一现，逐渐被淹没在网络高清的世界里。

这一技术在安防监控领域的应用，对推动监控由模拟走向高清化具有重要的作用。

经历了传统模拟标清监控，高清监控也姗姗来临。

HD-SDI解决方案，就是为这一课题而来。

优势：降低改造成本保证画质的高清晰HD-SDI解决方案在原有的模拟标清系统的基础上进行更换，节约成本。

传统的模拟标清系统已经很难维系现有的生存状态，改造已经启动。

SDI高清的原理及应用

数据流的接收端，由ＳＤＩ解码器从码流中恢
复原数据流。ＳＤ—ＳＤＩ标清帧率为２５～３０，传输速率为２７０Ｍｂｐｓ（矩阵、ＳＤＩ转换器）；ＨＤ— ＳＤＩ
高清帧率为２５～３０，传输速率为１４８５Ｇｂｐｓ（摄像机、ＤＶＲ、光端机）；３Ｇ— ＳＤＩ高清帧率为５０～６０，传输速率为３Ｇｂｐｓ（主要应用在
业，由于标清视频基本采用模拟方式，所以
接口是把数据通过单一通道按传输速率的顺
序来传送接口。
ＳＤ— ＳＤＩ意义不大，３Ｇ— ＳＤＩ经过模拟／数字转换后的数据量太大，在监控领域也没有
＿Ｓ专ｐｅｃ题ｉａｌ策Ｒｅ划ｐｏｒｔｓ
ＳＤＩ高清的原理及应用
文ｌ佛山市顺德区碧日安防工程有限公司杜翔宇【摘要】ＳＤＩ高清视频正在逐步取代原有的模拟视频，客户对高清视频的需求也越来越迫切，行业内正在寻求有效的解决方案。【关键词】ＳＤＩ；ＨＤＭｆ；工作原理
播放，在此方面，笔者特别关注了ＳＤＩ高清视频的发展。本文将介绍ＳＤＩ高清视频的原
理、运用过程中的相关注意事项及解决方案。
格式的图像，能传送３６０Ｍｂｐｓ的信号。在

VGA、DVI、HDMI、SDI、HD-SDI接口简介

VGA、DVI、HDMI、SDI、HD-SDI接口简介一、VGA接口：传输模拟的视频信号VGA分辨率的说明：（4:3的屏幕显示分辨率）QVGA ：Quarter Video Graphics Array ，相当于320×240VGA：全称是Video Graphics Array，相当于640×480 像素；SVGA：全称是Super Video GraphicsArray，相当于800×600 像素；XGA：全称是Extended GraphicsArray，相当于1024×768像素；SXVGA：Super Video Graphics Array，相当于1280×1024像素UVGA：全称是 Ultra Video GraphicsArray，相当于1600×1200像素；WXGA：全称是Wide Extended GraphicsArray，相当于1280×800（16：10）像素常见终端显示屏分辨率简称及大小对照QQCIF Quarter QCIF 88*72 QCIF面积的1/4SQCIF Sub Quarter CIF 128*96QCIF Quarter Common Intermediate Format176*144176*144是QCIF标准格式，但手机设计上是指176×220，知道区别请留言？?CIF Common Intermediate Format 352*288 标准化图像格式。

QQVGA Quarter QVGA 160*120 QVGA面积的1/4，长宽正好一半，注意：手机设计中Q QVGA一般指160*128??QVGA Quarter Video Graphics Array 320*240 VGA的1/4大小（面积），长宽正好是一半，多用在手机、PDA、MP4上。

（多指2.4屏）HVGA Half Video Graphics Array 320*480 VGA的1/2大小（面积），部分智能机采用。

ATER SDI系列矩阵

143Mbps/177Mbps/270Mbps/360Mbps /540Mbps 和 DVBASI等不同码率数据的串行数字信号。
图像淡入淡出及无缝切换
HD-SDI-300支持信号切换呈现淡入淡出功能，各种高清数字信号切换间时间隔极短；各个换场景支持无缝切换，真正实现场景切换时无任何黑屏及抖动、闪烁现象，给整个系统中各种显示终端带来更完美的视觉享受；
HD-SDI-150系列应用方案
支持多种格式的SDI信号输入；支持16路SDI输入，16路SDI输出显示；多场景模式调用显示切换；实现高清的分辨率的图像显示；支持16路信号的随意无缝切换显示；
整个系统支持IPAD、安卓等智能终端
意见切换显示；
概述
HD-SDI-300 系列数字矩阵是一款真正模块化、可扩展
图像淡入淡出及无缝切换
HD-SDI-150支持信号切换呈现淡入淡出功能，各种高清数字信号切换间时间隔极短；各个换场景支持无缝切换，真正实现场景切换时无任何黑屏及抖动、闪烁现象，给整个系统中各种显示终端带来更完美的视觉享受；
支持多种控制方式
HD-SDI-150自带TCP/IP控制卡，内嵌网络控制界面，用户可通过登陆局域网IP地址实现多席位对设备进行管理和设置，同时使用者可以配套无线路由实现iphone、ipad等智能系统的控制操作，或者配套相应的无线接收器，实现无线触摸屏图像化的操作功能；
支持多种控制方式
HD-SDI-300自带TCP/IP控制卡，内嵌网络控制界面，用户可通过登陆局域网IP地址实现多席位对设备进行管理和设置，同时使用者可以配套无线路由实现iphone、ipad等智能系统的控制操作，或者配套相应的无线接收器，实现无线触摸屏图像化的操作功能；

hd-sdi信号的特征及检测方法

在数字视频中，为了便于数字信号的远间隔传输，将并行数据转换成串行数据，经电缆驱动器通过电缆传输给接收端。

SDI就是这种串行数据接口的简称。

本文以1080i/50系统为例，对HD-SDI的原理做简单的阐述，着重介绍其检测方法。

一、HD-SDI的构成、传输及接收1.HD-SDI的构成高清的亮度信号〔Y〕的带宽是30MHz，色差信号〔CB、CR〕的带宽是亮度信号带宽的一半，也就是15MHz。

根据取样定理，取样频率必须在带宽的2倍以上。

广电部门规定Y信号的取样频率为74.25MHz，CB、CR信号的取样频率为37.125MHz，量化位数为10比特(1024阶调)。

这就意味着用74.25MHz取样的话，Y信号、CB、CR信号各取样一次就行。

也就是说一个样点包含了二个分量数字信号〔CB，Y〕或〔CR，Y〕，数据宽度为 20比特。

将此数据转换为串行数据，即构成串行传输信号，其传输速率为：74.25MHz × 20 = 1.485Gb/s图1是HDTV的并行——串行转换，HD-SDI信号里，除了有效视频信号之外，在视频信号消隐区间里还叠加有其他信息。

如有效视频的起始点和终止点EAV/SAV、行数信息LN、冗余校正吗CRC、辅助数据ANC等信息。

2.HD-SDI的传输由于HD-SDI的传输速率高达1.485Gb/s，其频谱分布一般在4GHz以上，所以在HD-SDI信号传输时必须使用高频衰减较少的特性阻抗75Ω专用电缆，否那么将无法正确接收数字信号。

对于短间隔电缆，频率特性几乎是平坦的；对于长间隔电缆，频率越高衰减量增大。

评估电缆所能传输的最大间隔为频率 750MHz时，电缆衰减量为20dB的长度，大约为110m。

最大长度还和输出端信号的幅度、抖动量、接收端的平衡才能有关。

目前，所使用的电缆一般为 Belden1694A或5CFB。

为了便于电缆传输，HD-SDI信号通过电缆驱动器〔数据率在SD-SDI时270Mb/s，驱动75Ω的电缆〕，由输出端输出(如图2所示)。

HD-SDI数字高清矩阵

HD-SDI数字高清矩阵简介科迪HD-SDI 数字高清矩阵，符合SMPTE 标准和ITU 标准，在3Gb/s 的码率下实现1080p/50Hz/60Hz，1.5Gb/s 的码率下支持1080i/50Hz/60Hz高清数字视频信号的切换传输，并且向下兼容标清SD-SDI 视频信号143Mbps/177Mbps/270Mbps/360Mbps /540Mbps 等不同码率数据的串行数字信号。

自动电缆均衡功能使从视频信号源到矩阵输入因传输距离过长造成的幅度损失得以补偿。

针对于数字视频领域系统应用，区别DVI、HDMI 数字视频格式，HD-SD 视频信号经测试采用Belden 1694A 线缆条件下，输入信号源到矩阵的距离高达100 米，适用长距离信号传输，以及大型数字视频系统。

可选的多速率数据时钟恢复，可以有效地去除长电缆造成的时钟抖动，保证输出的HD-SDI 串行数字视频信号影像的品质。

矩阵切换规模从2×1~8×8；8×16~16×16；16×24~32×32；32×48~64×64，最大可至128×128。

科迪HD-SDI 数字高清矩阵采用场逆程切换带有Genlock 外同步信号接口，支持RS-232、RS-422、RS-485、TCP/IP 控制，适用于任何规模的标准数字视频视信号的传输应用。

科迪HD-SDI 数字高清视频矩阵可以适应7x24 小时不间断工作状态，并且平均无故障工作时间大于30,000 小时，为系统提供稳定可靠的信号传输切换中枢。

应用范围包括数字视频多屏显示系统，广播电视系统，医学示教系统，卫星测绘等需求高品质数字视频显示领域。

HD-SDI 数字高清矩阵共同特性◇ 1.5Gb/s 高清视频应用HD-SDI 串行数字信号码率支持到1.5Gb/s，支持高清视频1080i/60Hz，1080i/50Hz 视频信号切换，并且向下兼容标清信号，应用于高端视频信号显示领域。

ZTONG众通源HD-SDI整体系统介绍

17
产品介绍—ZT-S06摄像机系列
1
•
2
•
不同的研发方案，200 万高清，支持动态，适合复杂光照环境；支持2D和3D降噪及坏点校正功能； ICR红外滤片式自动切换，实现真正的日夜监控；良好的阴影校正菜单中有向导提示，中/英文菜单及标题设置
1/3" 逐行扫描CMOS传感器，全实时高清视频输出： 1920*1080@/30fps 低照度0.1Lux@F1.2（ 30IRE，AGC ON）背光补偿，多种白平衡模式可调节宽动态自动、开启、关闭可选
ZTONG:众通源科技的创造力最具竞争的原动力
4
HDcctv系统发展概述
高清的基本概念介绍——接口标准
HDMI接口（高清晰多媒体接口）最高带宽可以达到4.95Gbps，实际视频信号传输带宽接近4Gbps。同时提供最高8路，每路采样频率192kHz的高质量音频信号。传输距离：10－15米
ZT-SDI 200万18倍红外球机
台湾18X机芯 1080P@25/30fps 1080i@50/60fps 720P60fps
21
ZTONG:众通源科技的创造力最具竞争的原动力
产品介绍—ZT-H700/H701红外高速球机系列
1
•
2
•
智能化PTZ控制,通过 360度全方位云台转动系统，确保监控范围内的任何变化；全实时，高清晰，明显优化图像质量；可通过键盘特殊预置位选择快球分辨率；开放的通讯协议，自适应适PELCO-P/D、 INFINOVA
可靠性——
HD-SDI监控因闭路传输不会丢帧和遭遇外部恶意攻击
系统造价——
HD-SDI监控与IP高清相对应传统的模拟或IP系统都高

数字矩阵技术分析

数字矩阵技术分析张震摘要数字矩阵作为数字视频监控系统的核心，其技术发展已经较为成熟。

重点剖析了数字矩阵的概念及其应用，对其优于模拟矩阵的功能详细分析。

数字矩阵技术的发展视频监控数字化的重点。

关键词数字矩阵高清系统集成Digital matrix technology analysisxiayanAbstractDigital matrix as the core of digital video surveillance systems, the development of its technology is more mature. The analysis of the concept and application of digital matrix, its better than analog matrix function is analyzed in detail. Focus on the development of digital matrix technology digitized video surveillance.Key wordsDigital Matrix High-Definition System integration矩阵作为视频监控系统的控制核心，其技术已经非常成熟。

随着高清摄像机的应用，数字视频的发展，其后端控制系统技术也成为数字视频监控系统的重点技术。

现阶段高清摄像机有模拟高清（960H）、HD-SDI高清和IP高清，前两种高清与模拟系统相似，不是主流的高清监控视频，这里我们主要探讨以IP为基础的视频编码相关的数字视频控制技术。

只要处理对象是数字视频信号，能够实现交换控制功能的，在中心端实现屏幕墙图像切换的主机设备，我们把数字视频控制系统设备称为数字矩阵。

由于数字视频控制设备功能强大，我们这里所探讨的数字矩阵技术，不包括存储功能、流媒体转发功能的设备。
