光电检测实验报告光电检测试验报告重庆理工大学光电信息学院实验一光敏电阻特性实验实验原理:利用具有光电导效应的半导体材料制成的光敏传感器叫光敏电阻。
光敏电阻采用梳状结构是由于在间距很近的电阻之间有可能采用大的灵敏面积,提高灵敏度。
内光电效应发生时，光敏电阻电导率的改变量为： ????p?e??p??n?e??n ，e为电荷电量，?p为空穴浓度的改变量，?n为电子浓度的改变量，?表示迁移率。
当两端加上电压U后，光电流为：Iph?A????U d式中A为与电流垂直的外表，d为电极间的间距。
在一定的光照度下，??为恒定的值，因而光电流和电压成线性关系。
光敏电阻的伏安特性如图1-2所示，不同的光照度可以得到不同的伏安特性，说明电阻值随光照度发生变化。
光照度不变的情况下，电压越高，光电流也越大，光敏电阻的工作电压和电流都不能超过规定的最高额定值。
图1-2光敏电阻的伏安特性曲线图1-3 光敏电阻的光照特性曲线实验仪器:稳压电源、光敏电阻、负载电阻〔选配单元〕、电压表、各种光源、遮光罩、激光器、光照度计〔做光照特性测试，由用户自备或选配〕实验步骤:1. 测试光敏电阻的暗电阻、亮电阻、光电阻观察光敏电阻的结构,用遮光罩将光敏电阻完全掩盖,用万用表欧姆档测得的电阻值为暗电阻R暗,移开遮光罩，在环境光照下测得的光敏电阻的阻值为亮电阻R亮，暗电阻与亮电阻之差为光电阻，光电阻越大，那么灵敏度越高。
在光电器件模板的试件插座上接入另一光敏电阻，试作性能比拟分析。
2. 光敏电阻的暗电流、亮电流、光电流按照图1-5接线，分别在暗光及有光源照射下测出输出电压暗和U亮，电流L暗=U暗/R,亮电流L亮=U亮/R，亮电流与暗电流之差称为光电流，光电流越大那么灵敏度越高。
3. 光敏电阻的伏安特性测试按照上图接线，电源可从直流稳压电源+2~+12V间选用，每次在一定的光照条件下，测出当加在光敏电阻上电压为+2V；+4V；+6V；+8V；+10V；+12V时电阻R两端的电压UR，和电流数据，同时算出此时光敏电阻的阻值，并填入以下表格，根据实验数据画出光敏电阻的伏安特性曲线。

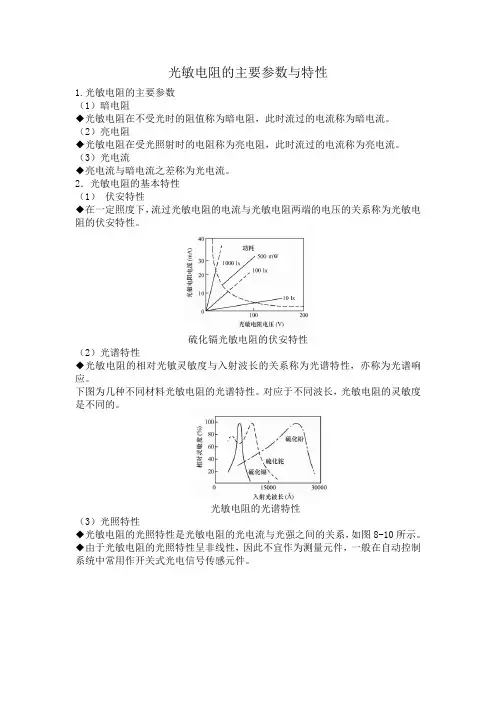

光敏电阻的主要参数与特性(精)
光敏电阻的主要参数与特性1.光敏电阻的主要参数（1）暗电阻◆光敏电阻在不受光时的阻值称为暗电阻，此时流过的电流称为暗电流。
（2）亮电阻◆光敏电阻在受光照射时的电阻称为亮电阻，此时流过的电流称为亮电流。
（3）光电流◆亮电流与暗电流之差称为光电流。
2．光敏电阻的基本特性（1）伏安特性◆在一定照度下，流过光敏电阻的电流与光敏电阻两端的电压的关系称为光敏电阻的伏安特性。
硫化镉光敏电阻的伏安特性（2）光谱特性◆光敏电阻的相对光敏灵敏度与入射波长的关系称为光谱特性，亦称为光谱响应。
下图为几种不同材料光敏电阻的光谱特性。
对应于不同波长，光敏电阻的灵敏度是不同的。
光敏电阻的光谱特性（3）光照特性◆光敏电阻的光照特性是光敏电阻的光电流与光强之间的关系，如图8-10所示。
◆由于光敏电阻的光照特性呈非线性，因此不宜作为测量元件，一般在自动控制系统中常用作开关式光电信号传感元件。
光敏电阻的光照特性（4）温度特性◆光敏电阻受温度的影响较大。
当温度升高时，它的暗电阻和灵敏度都下降。
◆温度变化影响光敏电阻的光谱响应，尤其是响应于红外区的硫化铅光敏电阻受温度影响更大。
下图为硫化铅光敏电阻的光谱温度特性曲线。
硫化铅光敏电阻的光谱温度特性曲线（5）光敏电阻的响应时间和频率特性◆实验证明，光电流的变化对于光的变化，在时间上有一个滞后，通常用时间常数t来描述，这叫做光电导的弛豫现象。
所谓时间常数即为光敏电阻自停止光照起到电流下降到原来的63%所需的时间，因此，t越小，响应越迅速，但大多数光敏电阻的时间常数都较大，这是它的缺点之一。
下图所示为硫化镉和硫化铅的光敏电阻的频率特性。
光敏电阻的频率特性。
光敏电阻特性测定实验及分析(最全)word资料
光敏电阻特性测定实验及分析(最全)word资料光敏电阻特性测定实验及分析何乾伟1张钰2摘要:随着电子技术的不断发展,光敏电阻作为一种重要的电子元件,由于其具有灵敏度高、反应速度快、体积小和可靠性好等特点而不断被开发,但科学研究以及市场应用对光敏电阻的性能要求也越来越高。
首先简单介绍了光敏电阻的工作原理及主要参数,然后针对光敏电阻的伏安特性和光照特性的测量需要进行了实验设计,完成了对光敏电阻暗电阻、亮电阻、灵敏度、光谱特性、响应时间和频率特性等参数的测量,并分析其中的规律。
关键词:光敏电阻特性分析实验0引言光敏电阻是利用材料或器件的电导率会随外加光源的改变而变化的性质制作的一种不同于普通定值电阻的可变电阻。
由于其灵敏度高、反应速度快、体积小和可靠性好等原因,被广泛运用于各种光控电路之中。
作为一种重要的电子元件,光敏电阻具有许多特性参数。
光敏电阻在无光照的条件下电阻一般很大,当存在光照时,其电阻便会大大下降。
本文针对光敏电阻的伏安特性和光照特性的测量需要进行了实验设计,完成了对光敏电阻暗电阻、亮电阻、灵敏度、光谱特性、响应时间和频率特性等参数的测量,并分析其中的规律,为以后对光敏电阻的研究提供了资料。
1光敏电阻的工作原理及主要参数1.1光敏电阻的工作原理材料或器件受到光照时电导率发生变化的现象称为内光效应。
当光源存在时,发生内光效应,材料或器件吸收的能量使部分价带电子变迁到导带,与此同时,在价带中便形成了空穴,由于载流子个数的增加,材料或器件的导电率也随之增加。
光源消失后,由光子激发产生的电子──空穴对将逐渐复合,光敏电阻的阻值也将恢复原值。
光敏电阻的制作材料为半导体,它是利用内光效应原理而制作的光电元件。
在光照条件下阻值一般会减小,这种现象称之为光导效应。
光敏电阻是一个可变电阻器件,没有极性,在直流电和交流电压下都可以正常工作。
1.2主要参数暗电流:在一定温度下,光敏电阻不受光照时,通过的电流称为暗电流。
电阻阻抗特性曲线的特点
电阻阻抗特性曲线的特点
光敏电阻特性曲线的特点:灵敏度、光谱响应、光线特性、温度
系数。
灵敏度:灵敏度是指光敏电阻的电阻值时，没有照射光(暗电阻)和电阻值，当照射的光(光)性的相对变化值。
谱响应:光谱响应，也
被称为光谱灵敏度，是指在不同的波长的单色辐射敏感性的光敏电阻。
如果被绘制为曲线的不同波长的灵敏度，可以得到的光谱响应的典线图。
光线的特性:光线的特性是指光敏电阴发出的电信号特性，改变
照明。
的光的强度的增加可以看出，与从特性曲线照明光敏电阻，光敏电阻的电阻开始迅速减小。
如果光的强度进一步增加时，电阻值的变化减小然后逐渐趋向细腻。
在大多数情况下，这种特性不是线性的。
温度系数:光敏电阴的光电效应的影响，由温度，更高的灵敏度的光
敏电阴部光电在低的温度和更高的灵敏度和在升高的温度下低。
(1)光电流、亮电阻。
光敏电阻器在一定的外加电压下，当有光
照射时，流过的电流称为光电流，外加电压与光电流之比称为亮电阻，常用“100LX”表示。
(2)暗电流、暗电阻，光敏电阻在一定的外加电压下，当没有光
照射的时候，流过的电流称为暗电流。
外加电压与暗电流之比称为暗电阻，常用“OLX”表示。
(3)灵敏度。
灵敏度是指光敏电阻不受光照射时的电阻值(暗电阻)与受光照射时的电阻值(亮电阻)的相对变化值。
(4)下图表示CdS光敏电阻的光照特性，在一定外加电压下，光
敏电阻的光电流和光通量之间的关系。
不同类型光敏电阻光照特性不同，但光照特性曲线均呈非线性。
因此它不宜作定量检测元件，这是光敏电阻的不足之处。
光敏电阻的分类
光敏电阻的分类光敏电阻是一种利用半导体的光电导效应制成的特殊电阻器，它的电阻值能随着入射光的强弱而改变。
光敏电阻器一般用于光的测量、光的控制和光电转换（将光的变化转换为电的变化）。
常用的光敏电阻器有硫化镉、硒化镉、硫化铅、碲化铅等材料制成的。
本文将介绍光敏电阻的分类、原理、参数、特性和应用。
光敏电阻的分类根据光敏电阻的材料、结构和光谱特性，可以将其分为以下几种类型：紫外光敏电阻：对紫外线比较敏感，包括硫化镉、硒化镉等材料制成的光敏电阻。
它们主要用于探测紫外线，如紫外线灯、紫外线计数器等。
红外光敏电阻：主要有硫化铅、碲化铅、硒化铅、锑化铟等材料制成的光敏电阻。
它们对红外线有较高的灵敏度，广泛应用于导弹制导、天文探测、非接触测量、人体病变探测、红外光谱、红外通讯等国防、科研、工农业生产等领域。
可见光光敏电阻：包括硒、硫化镉、硒化镉、碲化镉、砷化镓、硅、锗、硫化锌等材料制成的光敏电阻。
它们对可见光有较好的响应，与人眼对可见光的感受相近。
主要应用于各种光电控制系统，如出入口的光电自动启闭，导航灯、路灯等照明系统的自动开关，自动供水和自动停水装置，机械自动保护装置，及“位置探测器”、摄像头自动曝光装置、光电计数器、烟雾报警器、光电跟踪系统等。
其他类型的光敏电阻：还有一些特殊类型的光敏电阻，如氧化铟锡（ITO）光敏电阻，它是一种透明导电薄膜，具有高透明度和低表面电阻，可用于触摸屏和液晶显示器等；还有一些入射光弱时，电阻减小，入射光强时，电阻增大的反向型光敏电阻，如氧化钛（TiO2）和氧化锌（ZnO）等。
下表列出了一些常见的光敏电阻材料及其特点：材料特点硫化镉（CdS）对可见光较灵敏，暗电流小，响应速度快，价格低廉硒化镉（CdSe）对紫外线和可见光较灵敏，暗电流小，响应速度快，价格低廉硫化铅（PbS）对红外线较灵敏，暗电流大，响应速度慢，价格较高碲化铅（PbTe）对红外线较灵敏，暗电流大，响应速度慢，价格较高硒化铅（PbSe）对红外线较灵敏，暗电流大，响应速度慢，价格较高锑化铟（InSb）对红外线较灵敏，暗电流大，响应速度慢，价格较高硒（Se）对可见光和紫外线较灵敏，暗电流大，响应速度慢，价格较高砷化镓（GaAs）对可见光和紫外线较灵敏，暗电流小，响应速度快，价格较高硅（Si）对可见光和紫外线较灵敏，暗电流小，响应速度快，价格适中锗（Ge）对可见光和红外线较灵敏，暗电流小，响应速度快，价格适中硫化锌（ZnS）对可见光和紫外线较灵敏，暗电流小，响应速度快，价格适中氧化铟锡（ITO）透明导电薄膜，对可见光和紫外线较灵敏，暗电流小，响应速度快，价格较高光敏电阻的原理光敏电阻的工作原理是基于内光电效应。

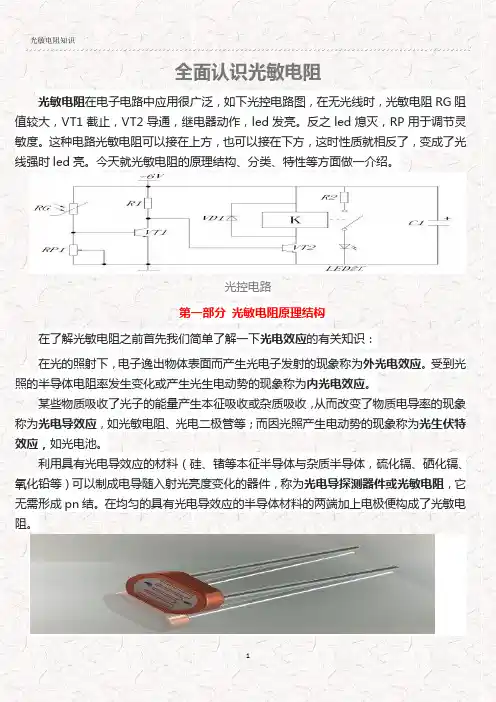

光敏电阻知识
全面认识光敏电阻光敏电阻在电子电路中应用很广泛，如下光控电路图，在无光线时，光敏电阻RG阻值较大，VT1截止，VT2导通，继电器动作，led发亮。
反之led熄灭，RP用于调节灵敏度。
这种电路光敏电阻可以接在上方，也可以接在下方，这时性质就相反了，变成了光线强时led亮。
今天就光敏电阻的原理结构、分类、特性等方面做一介绍。
光控电路第一部分光敏电阻原理结构在了解光敏电阻之前首先我们简单了解一下光电效应的有关知识：在光的照射下，电子逸出物体表面而产生光电子发射的现象称为外光电效应。
受到光照的半导体电阻率发生变化或产生光生电动势的现象称为内光电效应。
某些物质吸收了光子的能量产生本征吸收或杂质吸收，从而改变了物质电导率的现象称为光电导效应，如光敏电阻、光电二极管等；而因光照产生电动势的现象称为光生伏特效应，如光电池。
利用具有光电导效应的材料（硅、锗等本征半导体与杂质半导体，硫化镉、硒化镉、氧化铅等）可以制成电导随入射光亮度变化的器件，称为光电导探测器件或光敏电阻，它无需形成pn结。
在均匀的具有光电导效应的半导体材料的两端加上电极便构成了光敏电阻。
光敏电阻光敏电阻是敏感电阻的一种，它对光线敏感，当照射的光线强弱发生变化时，其阻值也会随之发生变化，无光时呈现高阻，有光时呈现低阻。
它的工作原理是当光照射光敏电阻的表面时，其内部被束缚的电子吸收光子能量成为自由电子，并形成空穴，在外界电场的作用下参与导电，照射越强，激发的电子-空穴越多，导电越强，电阻越小。
在微弱辐射作用下光电导灵敏度与光敏电阻两电极间距离l的平方成反比；在强辐射作用下光电导灵敏度与光敏电阻两电极l的二分之三次方成反比；它由一块涂在绝缘基底上的光电导材料薄膜和两端接有两个引线，封装在带有窗口的金属或塑料、玻璃外壳内。
为了提高光电导灵敏度，要尽可能的缩短两极间的距离，在一块均匀光电导体两端加上电极，贴在硬质玻璃、韵母、高频瓷工艺其它绝缘材料基板上，两端姐有电极引线，封装在带有窗口的塑料、金属、玻璃壳内。
光敏电阻特性测试实验(精)
光敏电阻特性测试实验一、实验目的1、学习掌握光敏电阻工作原理2、学习掌握光敏电阻的基本特性3、掌握光敏电阻特性测试的方法4、了解光敏电阻的基本应用三、实验内容1、光敏电阻的暗电阻、暗电流测试实验2、光敏电阻的亮电阻、亮电流测试实验3、光敏电阻光电流测试实验；4、光敏电阻的伏安特性测试实验5、光敏电阻的光电特性测试实验6、光敏电阻的光谱特性测试实验7、光敏电阻的时间响应特性测试实验三、实验仪器1、光电探测综合实验仪 1个2、光通路组件 1套3、光敏电阻及封装组件 1套4、光照度计 1台5、2#迭插头对（红色，50cm） 10根6、2#迭插头对（黑色，50cm） 10根7、三相电源线 1根8、实验指导书 1本四、实验原理1. 光敏电阻的结构与工作原理光敏电阻又称光导管，它几乎都是用半导体材料制成的光电器件。
光敏电阻没有极性，纯粹是一个电阻器件，使用时既可加直流电压，也可以加交流电压。
无光照时，光敏电阻值（暗电阻）很大，电路中电流（暗电流）很小。
当光敏电阻受到一定波长范围的光照时，它的阻值（亮电阻）急剧减小，电路中电流迅速增大。
一般希望暗电阻越大越好，亮电阻越小越好，此时光敏电阻的灵敏度高。
实际光敏电阻的暗电阻值一般在兆欧量级，亮电阻值在几千欧以下。
光敏电阻的结构很简单，图1-1（a）为金属封装的硫化镉光敏电阻的结构图。
在玻璃底板上均匀地涂上一层薄薄的半导体物质，称为光导层。
半导体的两端装有金属电极，金属电极与引出线端相连接，光敏电阻就通过引出线端接入电路。
为了防止周围介质的影响，在半导体光敏层上覆盖了一层漆膜，漆膜的成分应使它在光敏层最敏感的波长范围内透射率最金属电极半导体电源检流计R LE I(a)(b)(c)R a玻璃底板大。
为了提高灵敏度，光敏电阻的电极一般采用梳状图案， 如图1-1（b ）所示。
图1-1（c ）为光敏电阻的接线图。
2. 光敏电阻的主要参数 光敏电阻的主要参数有：(1) 暗电阻 光敏电阻在不受光照射时的阻值称为暗电阻， 此时流过的电流称为暗电流。
光敏电阻的特性及型号参数
光敏电阻的特性及型号参数光敏电阻的特性及型号参数光敏电阻器一般用于光的测量、光的控制和光电转换，光敏电阻的阻值随光照强弱而改变，光线越强，阻值变得越小。
在黑暗条件下，它的阻值（暗阻）可达到 1~10M 欧,在强光条件下，它的阻值（亮阻）只有几百至几千欧。
随着的光照强度的增加，光敏电阻的阻值开始迅速下降。
若进一步增大光照强度，则电阻值变化减小，然后逐渐趋向平缓。
在大多数情况下，该特性为非线性。
可见光敏电阻具有灵敏度高，反应速度快，稳定可靠的特点吗，根据光敏电阻的这个特性，可用它来设计光控可调光电路，光控开关等。
1、暗电阻、亮电阻光敏电阻在室温和全暗条件下测得的稳定电阻值称为暗电阻，或暗阻。
此时流过的电流称为暗电流。
例如MG41-21型光敏电阻暗阻大于等于0.1M。
光敏电阻在室温和一定光照条件下测得的稳定电阻值称为亮电阻或亮阻。
此时流过的电流称为亮电流。
MG41-21型光敏电阻亮阻小于等于1k。
亮电流与暗电流之差称为光电流。
显然，光敏电阻的暗阻越大越好，而亮阻越小越好，也就是说暗电流要小，亮电流要大，这样光敏电阻的灵敏度就高。
2、伏安特性在一定照度下，光敏电阻两端所加的电压与流过光敏电阻的电流之间的关系，称为伏安特性。
3、光电特性光敏电阻的光电流与光照度之间的关系称为光电特性。
如图2.6.3所示，光敏电阻的光电特性呈非线性。
因此不适宜做检测元件，这是光敏电阻的缺点之一，在自动控制中它常用做开关式光电传感器。
4、光谱特性对于不同波长的入射光，光敏电阻的相对灵敏度是不相同的。
各种材料的光谱特性如图2.6.4所示。
从图中看出，硫化镉的峰值在可见光区域，而硫化铅的峰值在红外区域，因此在选用光敏电阻时应当把元件和光源的种类结合起来考虑，才能获得满意的结果。
5、频率特性当光敏电阻受到脉冲光照时，光电流要经过一段时间才能达到稳态值，光照突然消失时，光电流也不立刻为零。
这说明光敏电阻有时延特性。
由于不同材料的光敏电阻时延特性不同，所以它们的频率特性也不相同。
光电器件有哪些种类
光电器件有哪些种类
光电器件的种类
1、光敏电阻
这种电阻在没有光照时，电阻值是比较高的，但受到光照以后，电阻值会下降。
所以，它会产生四个数值，分别为暗电阻、暗电流和亮电阻、亮电流。
一般来讲，暗电阻和亮电阻之间的差距是越大越好。
此外，还要注意它的光照特性以及光谱特性。
2、光电二极管、三极管
都是受到光照后，才会导通，但三极管要比二极管更加灵敏。
3、光电池
使用比较多的是硅光电池，就是把光能转换为电能。
我们在使用时一般是选择负载电阻小的，因为它的线形度好。
光敏电阻分类及首要特性参数
光敏电阻分类及首要特性参数光敏电阻分类一、按半导体资料分：本征型光敏电阻、掺杂型光敏电阻。
后者功用安稳，特性较好，故如今大都选用它。
二、依据光敏电阻的光谱特性，可分为三种光敏电阻器：1、紫外光敏电阻器：对紫外线较活络，包括硫化镉、硒化镉光敏电阻器等，用于勘探紫外线。
2、红外光敏电阻器：首要有硫化铅、碲化铅、硒化铅。
锑化铟等光敏电阻器，广泛用于导弹制导、地舆勘探、非触摸丈量、人体病变勘探、红外光谱，红外通讯等国防、科学研讨和工农业出产中。
3、可见光光敏电阻器：包括硒、硫化镉、硒化镉、碲化镉、砷化镓、硅、锗、硫化锌光敏电阻器等。
首要用于各种光电操控体系，如光电主动开关门户，航标灯、路灯和别的照明体系的主动亮灭，主动给水和主动停水设备，机械上的主动维护设备和方位检查器，极薄零件的厚度检查器，照相机主动曝光设备，光电计数器，烟雾报警器，光电盯梢体系等方面。
光敏电阻首要特性（1）光电流、亮电阻。
光敏电阻器在必定的外加电压下，当有光照耀时，流过的电流称为光电流，外加电压与光电流之比称为亮电阻，常用100LX标明。
（2）暗电流、暗电阻。
光敏电阻在必定的外加电压下，当没有光照耀的时分，流过的电流称为暗电流。
外加电压与暗电流之比称为暗电阻，常用0LX标明。
（3）活络度。
活络度是指光敏电阻不受光照耀时的电阻值（暗电阻）与受光照耀时的电阻值（亮电阻）的相对改动值。
（4）光谱照料。
光谱照料又称光谱活络度，是指光敏电阻在纷歧样波长的单色光照耀下的活络度。
若将纷歧样波长下的活络度画成曲线，就能够得到光谱照料的曲线。
（5）光照特性。
光照特性指光敏电阻输出的电信号随光照度而改动的特性。
从光敏电阻的光照特性曲线能够看出，跟着的光照强度的添加，光敏电阻的阻值开端活络下降。
若进一步增大光照强度，则电阻值改动减小，然后逐步趋向峻峭。
在大大都状况下，该特性为非线性。
（6）伏安特性曲线。
伏安特性曲线用来描绘光敏电阻的外加电压与光电流的联络，关于光敏器材来说，其光电流随外加电压的增大而增大。
光敏电阻的光电特性实验报告
竭诚为您提供优质文档/双击可除光敏电阻的光电特性实验报告篇一：光敏电阻的光敏特性研究实验报告光敏电阻光敏特性的研究一、实验设计方案1.1、实验目的1、了解光敏电阻的基本特性，测出它的光照特性曲线。
2、学习使用电脑实测。
3、学习使用Datastudio软件。
4、学习了解设计性实验的基本方法。
1.2、实验原理光敏电阻器是利用半导体的光电效应制成的一种电阻值随入射光的强弱而改变的电阻器，（如图1）；入射光强，电射光弱，电阻增大。
光敏电敏感性与人眼对可见光μm的响应很接近，只要人光，都会引起它的阻值变化。
路时，通用白炽灯泡光线或控制光源，但本实验采用激通过两偏振片控制光照强度传感器测出。
阻减小，入阻器对光的（0.4~0.76）眼可感受的设计光控电自然光线作光做光源，并由角速度1.2.1光敏电阻的光照特光电流随照度的变化而称为光照特性。
不同类型的光照特性不同，大多数光敏特性是非线性的。
某种光敏特性如图1所示。
利用光敏电阻的光照特一些材料的光吸收系数。
性改变的规律光敏电阻的电阻的光照电阻的光照性可以测出1.2.2光敏电阻特性图3为某光敏电阻的的关系，利用光敏电阻的光敏阻值与光强特性，可以分别模拟设计一个简单的光控自动报警实验与一个光控自动照明实验。
光敏电阻的电阻与光强间关系曲线的线性关系,不可以用在线性的光感测量中.1.3.2选用仪器列表二、实验内容及具体步骤：2.1、测绘光敏电阻的光照特性曲线。
（1）按右图连接好电路，电压传感器连接到750接口。
（2）光敏电阻的光源由一激光提供。
并经过两偏振片调整光强后照射在光敏电阻上。
其中一偏振片与角速度传感器相连到750接口。
试验中保持光强从最弱到最强间变化。
（3）打开Datastudio软件，创建一个新实验。
（4）在Datastudio软件的窗口中设置750接口的传感器连接，并设置采样率。
（5）在Datastudio软件的窗口打开一个图表。
（5）接通光敏电阻所在电路电源；（6）打开激光器，调整两偏振片，然后调整带有角速度传感器的偏振片使照到光敏电阻处的光强最小；（7）在Datastudio软件窗口中启动数据采集，并转动带有角速度传感器的偏振片使光敏电阻处的光强从最小到最强间变化。
光敏电阻的暗电阻、亮电阻、光电流作用特性
光敏电阻的暗电阻、亮电阻、光电流作用特性暗电流：光敏电阻在室温条件下，全暗（无光照射）后经过一定时间测量的电阻值，称为暗电阻。
此时在给定电压下流过的电流。
亮电流：光敏电阻在某一光照下的阻值，称为该光照下的亮电阻。
此时流过的电流。
光电流：亮电流与暗电流之差。
光敏电阻的暗电阻越大，而亮电阻越小则性能越好。
也就是说，暗电流越小，光电流越大，这样的光敏电阻的灵敏度越高。
实用的光敏电阻的暗电阻往往超过1MΩ,甚至高达100MΩ，而亮电阻则在几kΩ以下，暗电阻与亮电阻之比在102～106之间，可见光敏电阻的灵敏度很高。
（2）光敏电阻的光照特性下图表示CdS光敏电阻的光照特性。
在一定外加电压下，光敏电阻的光电流和光通量之间的关系。
不同类型光敏电阻光照特性不同，但光照特性曲线均呈非线性。
因此它不宜作定量检测元件，这是光敏电阻的不足之处。
一般在自动控制系统中用作光电开关。
（3）光敏电阻的光谱特性光谱特性与光敏电阻的材料有关。
从图中可知，硫化铅光敏电阻在较宽的光谱范围内均有较高的灵敏度，峰值在红外区域；硫化镉、硒化镉的峰值在可见光区域。
因此，在选用光敏电阻时，应把光敏电阻的材料和光源的种类结合起来考虑，才能获得满意的效果。
（4）光敏电阻的伏安特性在一定照度下，加在光敏电阻两端的电压与电流之间的关系称为伏安特性。
图中曲线1、2分别表示照度为零及照度为某值时的伏安特性。
由曲线可知，在给定偏压下,光照度较大，光电流也越大。
在一定的光照度下，所加的电压越大，光电流越大，而且无饱和现象。
但是电压不能无限地增大，因为任何光敏电阻都受额定功率、最高工作电压和额定电流的限制。
超过最高工作电压和最大额定电流，可能导致光敏电阻永久性损坏。
（5）光敏电阻的频率特性当光敏电阻受到脉冲光照射时，光电流要经过一段时间才能达到稳定值，而在停止光照后，光电流也不立刻为零，这就是光敏电阻的时延特性。
由于不同材料的光敏，电阻时延特性不同，所以它们的频率特性也不同，如图。
光敏电阻特性实验
实验一光敏电阻特性实验一:;实验原理:光敏电阻又称为光导管,是一种均质的半导体光电器件,其结构如图(1)所示。
由于半导体在光照的作用下,电导率的变化只限于表面薄层,因此将掺杂的半导体薄膜沉积在绝缘体表面就制成了光敏电阻，不同材料制成的光敏电阻具有不同的光谱特性。
光敏电阻采用梳状结构是由于在间距很近的电阻之间有可能采用大的灵敏面积,提高灵敏度。
实验所需部件:稳压电源、光敏电阻、负载电阻（选配单元）、电压表、各种光源、遮光罩、激光器二:实验步骤:1、测试光敏电阻的暗电阻、亮电阻、光电阻观察光敏电阻的结构,用遮光罩将光敏电阻完全掩盖,用万用表测得的电阻值为暗电阻R暗,移开遮光罩，在环境光照下测得的光敏电阻的阻值为亮电阻，暗电阻与亮电阻之差为光电阻，光电阻越大，则灵敏度越高。
在光电器件模板的试件插座上接入另一光敏电阻，试作性能分析。
2、光敏电阻的暗电流、亮电流、光电流按照图(3)接线，电源可从+2~+8V间选用，分别在暗光和正常环境光照下测出输出电压V暗和V亮则暗电流L暗=V暗/RL,亮电流L亮=V亮/RL，亮电流与暗电流之差称为光电流，光电流越大则灵敏度越高。
分别测出两种光敏电阻的亮电流，并做性能比较。
3、光敏电阻的光谱特性：用不同的材料制成的光敏电阻有着不同的光谱特性，见图（2）光敏电阻的光谱特性曲线。
当不同波长的入射光照到光敏电阻的光敏面上，光敏电阻就有不同的灵敏度。
按照图(3)接线,电源电压可采用直流稳压电源的负电源。
用高亮度LED（红、黄、绿、蓝、白）作为光源，其工作电源可选用直流稳压电源的正电源。
发光管的接线可参照图（15）。
限流电阻用选配单元上的1K~100K档电位器，首先应置电位器阻值为最大，打开电源后缓慢调小阻值，使发光管逐步发光并至最亮，当发光管达到最高亮度时不应再减小限流电阻阻值,确定限流电阻阻值后不再改变。
依次将各发光管接入光电器件模板上的发光管插座，发光管与光敏电阻顶端可用附件中的黑色软管连接。
光敏电阻知识
亮电阻：当电阻在充足光线照射的状态下（室温），称这时的电阻值为亮电阻（当电阻值稳定不变时，例如1欧姆），与亮电阻相对应的电流为亮电流。
光电流 = 亮电流 - 暗电流
我们当然希望光敏电阻的灵敏度较高，也就是说光电流较大。
优缺点
优点内部的光电效应和电极无关（光电二极管才有关），即可以使用直流电源
规格：光敏电阻￠7mm 外观描述: 基板:L7.0mm±0.2mm×W5.9mm±0.1mm×H2.4mm 引线长:L36mm±0.2mm /引线直径：￠0.5mm 封装类型：属环氧树脂封装/直插型（DIP) 常用型号：LXD7506 / LXD7526 / LXD7638 / LXD7649
规格：光敏电阻￠4mm系列 外观描述: 基板:L4.1mm±0.2mm×W3.4mm±0.1mm×H1.8mm 引线长:36mm±0.2mm/ 引线直径：￠0.4mm 封装类型：属环氧树脂封装/直插型（DIP) 常用型号：LXD4526 / LXD4537 / LXD4548
规格：光敏电阻￠5mm 外观描述: 基板:L5.1mm±0.2mm×W4.3mm±0.2mm×H2.4mm 引线长:L36mm±0.2mm /引线直径：￠0.5mm 封装类型：属环氧树脂封装/直插型（DIP) 常用型号：LXD5516 / LXD5528 / LXD5537 / LXD5539 / LXD5549 / LXD5516D LXD5626D / LXD5637D / LXD5649D
光敏电阻实验报告.doc
光电探测实验报告系别：电子信息工程学院班级：光电08305班组长：李元帅组员：许满，王成，张舒红，王俐刚，蒋鹏举，罗立实验名称：光敏电阻特性测试实验实验组名：第一组实验时间：2010年三月三十号指导教师：***2010年四月八号实验系列二、光敏电阻特性测试实验一、实验目的1、学习掌握光敏电阻工作原理2、学习掌握光敏电阻的基本特性3、掌握光敏电阻特性测试的方法4、了解光敏电阻的基本应用二、实验内容1、光敏电阻的暗电阻、暗电流测试实验2、光敏电阻的亮电阻、亮电流测试实验3、光敏电阻光电流测试实验；4、光敏电阻的伏安特性测试实验5、光敏电阻的光电特性测试实验6、光敏电阻的光谱特性测试实验7、光敏电阻的时间响应特性测试实验8、精密的暗激发开关电路设计实验设计实验1：光控灯设计实验（选做）设计实验2：光控大门装置设计实验（选做）设计实验3：天明报知装置设计实验（选做）三、实验仪器1、光敏电阻综合实验仪 1个2、光通路组件 1套3、光照度计 1台4、2#迭插头对（红色，50cm） 10根5、2#迭插头对（黑色，50cm） 10根6、三相电源线 1根7、实验指导书 1本8、20M 示波器 1台四、实验原理1. 光敏电阻的结构与工作原理光敏电阻又称光导管，它几乎都是用半导体材料制成的光电器件。
光敏电阻没有极性，纯粹是一个电阻器件，使用时既可加直流电压，也可以加交流电压。
无光照时，光敏电阻值（暗电阻）很大，电路中电流（暗电流）很小。
当光敏电阻受到一定波长范围的光照时，它的阻值（亮电阻）急剧减小，电路中电流迅速增大。
一般希望暗电阻越大越好，亮电阻越小越好，此时光敏电阻的灵敏度高。
实际光敏电阻的暗电阻值一般在兆欧量级，亮电阻值在几千欧以下。
光敏电阻的结构很简单，图1（a）为金属封装的硫化镉光敏电阻的结构图。
在玻璃底板上均匀地涂上一层薄薄的半导体物质，称为光导层。
半导体的两端装有金属电极，金属电极与引出线端相连接，光敏电阻就通过引出线端接入电路。
解释暗电阻、光电阻、暗电流、光电流。
暗电阻、光电阻、暗电流和光电流是与光敏元件（如光敏电阻或光电二极管）相关的术语：
1. 暗电阻：
暗电阻是指光敏元件在没有光照或者处于全暗环境条件下，经过一段时间稳定后测得的电阻值。
这个电阻值通常相对较高，因为在这种情况下，光敏元件内部的载流子数量较少。
2. 光电阻：
光电阻是一个通用术语，通常指的是光敏电阻，即其电阻值会随着光照强度的变化而变化的电阻器。
当光照射到光敏电阻上时，其电阻值会降低，这是因为光能激发半导体材料中的电子从价带跃迁到导带，增加了载流子的数量。
3. 暗电流：
暗电流是指光敏元件在没有光照的情况下，由于热激发或其他非光诱导的原因，在给定工作电压下流过的电流。
暗电流是光敏元件的基础电流，反映了器件的噪声水平和灵敏度。
4. 光电流：
光电流是指光敏元件在受到光照时，由于光子被吸收并产生电子-空穴对，从而增加的电流。
光电流是由于光生载流子在电场作用下形成的电流，它的大小与光照强度、光的波长以及光敏材料的特性有关。
简而言之，暗电阻和暗电流描述的是光敏元件在无光照条件下的电阻值和电流，而光电阻和光电流则描述了光敏元件在有光照条件下的电阻值和电流的变化。
在实际应用中，这些参数对于评估光敏元件的性能和优化光学传感器的设计非常重要。
解释暗电阻、光电阻、暗电流、光电流。 -回复
解释暗电阻、光电阻、暗电流、光电流。
-回复暗电阻、光电阻、暗电流和光电流是电学和光学领域中常见的概念。
本文将一步一步回答关于这些主题的问题，以便更好地理解它们的含义和应用。
1. 暗电阻（Dark Resistance）暗电阻是在电子元器件或电路中在没有光照射的情况下测得的电阻值。
通常情况下，我们所使用的电子元器件都存在暗电阻。
当没有光照射时，暗电阻的电阻值一般较大。
暗电阻的大小和材料的特性以及元器件的结构有关。
2. 光电阻（Photoresistor or Light-dependent resistor）光电阻是一种特殊材料制成的电子元器件，其电阻值受到光照强度的影响。
当光照射到光电阻上时，光电阻的电阻值下降，光照越强，电阻值越小。
光电阻通常用于感应光照强度的变化，例如自动调节灯光亮度等。
3. 暗电流（Dark Current）暗电流是在电子元器件或电路中在没有光照射的情况下测得的电流值。
当光电元器件正常工作时，即便在没有光照射的情况下，也会存在一定程度的暗电流。
暗电流的大小和材料的特性、结构以及温度等因素有关。
4. 光电流（Photocurrent）光电流是指在光照射下，光电元器件中测得的电流值。
当光照射到光电元器件上时，光能激发电子跃迁，产生电流。
光电流的大小与光照强度直接相关，光照强度越大，光电流越大。
综上所述，暗电阻和光电阻都是描述电子元器件或电路中电阻值的概念，暗电流和光电流则是描述电流值的概念。
暗电阻和光电阻的区别在于其电阻值受到光照强度的影响程度不同，而暗电流和光电流的区别在于前者在没有光照射时测得，而后者在有光照射时测得。
在实际应用中，光电阻和光电流通常用于光敏电路的设计和光感应装置的控制。
通过利用光电阻的光照强度特性，可以实现光照亮度的自动调节，例如在室内自动调节灯光明暗。
而光电流则可以用于检测光线的强弱，广泛应用于光电转换、光电传感以及由光触发的装置中。
然而，值得注意的是，光电阻和光电流的电性能在不同条件下有所变化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（1）光敏电阻的暗电阻、亮电阻、光电流
暗电流：光敏电阻在室温条件下，全暗（无光照射）后经过一定时间测量的电阻值，称为暗电阻。
此时在给定电压下流过的电流。
亮电流：光敏电阻在某一光照下的阻值，称为该光照下的亮电阻。
此时流过的电流。
光电流：亮电流与暗电流之差。
光敏电阻的暗电阻越大，而亮电阻越小则性能越好。
也就是说，暗电流越小，光电流越大，这样的光敏电阻的灵敏度越高。
实用的光敏电阻的暗电阻往往超过1MΩ,甚至高达100MΩ，而亮电阻则在几kΩ以下，暗电阻与亮电阻之比在102～106之间，可见光敏电阻的灵敏度很高。
（2）光敏电阻的光照特性
下图表示CdS光敏电阻的光照特性。
在一定外加电压下，光敏电阻的光电流和光通量之间的关系。
不同类型光敏电阻光照特性不同，但光照特性曲线均呈非线性。
因此它不宜作定量检测元件，这是光敏电阻的不足之处。
一般在自动控制系统中用作光电开关。
（3）光敏电阻的光谱特性
光谱特性与光敏电阻的材料有关。
从图中可知，硫化铅光敏电阻在较宽的光谱范围内均有较高的灵敏度，峰值在红外区域；硫化镉、硒化镉的峰值在可见光区域。
因此，在选用光敏电阻时，应把光敏电阻的材料和光源的种类结合起来考虑，才能获得满意的效果。
（4）光敏电阻的伏安特性
在一定照度下，加在光敏电阻两端的电压与电流之间的关系称为伏安特性。
图中曲线1、2分别表示照度为零及照度为某值时的伏安特性。
由曲线可知，在给定偏压下,光照度较大，光电流也越大。
在一定的光照度下，所加的电压越大，光电流越大，而且无饱和现
象。
但是电压不能无限地增大，因为任何光敏电阻都受额定功率、最高工作电压和额定电流
的限制。
超过最高工作电压和最大额定电流，可能导致光敏电阻永久性损坏。
（5）光敏电阻的频率特性
当光敏电阻受到脉冲光照射时，光电流要经过一段时间才能达到稳定值，而在停止光照后，光电流也不立刻为零，这就是光敏电阻的时延特性。
由于不同材料的光敏，
电阻时延特性不同，所以它们的频率特性也不同，如图。
硫化铅的使用频率比硫化镉高得多，但多数光敏电阻的时延都比较大，所以，它不能用在要求快速响应的场合。
（6）光敏电阻的稳定性
图中曲线1、2分别表示两种型号CdS光敏电阻的稳定性。
初制成的光敏电阻，由于体内机构工作不稳定，以及电阻体与其介质的作用还没有达到平衡，所以性能是不够稳定的。
但在人为地加温、光照及加负载情况下，经一至二周的老化，性能可达稳定。
光敏电阻在开始一段时间的老化过程中，有些样品阻值上升，有些样品阻值下降，但最后达到一个稳定值后就不再变了。
这就是光敏电阻的主要优点。
光敏电阻的使用寿命在密封良好、使用合理的情况下，几乎是无限长的。
（7）光敏电阻的温度特性
其性能(灵敏度、暗电阻)受温度的影响较大。
随着温度的升高，其暗电阻和灵敏度下降，光谱特性曲线的峰值向波长短的方向移动。
硫化镉的光电流I和温度T的关系如图所示。
有时为了提高灵敏度，或为了能够接收较长波段的辐射，将元件降温使用。
例如，可利用制冷器使光敏电阻的温度降低。
光敏电阻的工作原理和结构
当光照射到光电导体上时，若光电导体为本征半导体材料，而且光辐射能量又足够强，光导材料价带上的电子将激发到导带上去，从而使导带的电子和价带的空穴增加，致使光导体的电导率变大。
为实现能级的跃迁，入射光的能量必须大于光导体材料的禁带宽度Eg，即
式中ν和λ—入射光的频率和波长。
一种光电导体，存在一个照射光的波长限λC，只有波长小于λC的光照射在光电导体上，才能产生电
子在能级间的跃迁，从而使光电导体电导率增加。
光敏电阻的结构如图所示。
管芯是一块安装在绝缘衬底上带有两个欧姆接触电极的光电导体。
光导体吸收光子而产生的光电效应，只限于光照的表面薄层，虽然产生的载流子也有少数扩散到内部去，但扩
散深度有
限，因此光电导体一般都做成薄层。
为了获得高的灵敏度，光敏电阻的电极一般采用硫状图案，结构见下
图。
金属封装的硫化镉光敏电阻结构图
它是在一定的掩模下向光电导薄膜上蒸镀金或铟等金属形成的。
这种硫状电极，由于在间距很近的电极之间有可能采用大的灵敏面积，所以提高了光敏电阻的灵敏度。
图（c）是光敏电阻的代表符号。
a b c
CdS光敏电阻的结构和符号
1--光导层;
2--玻璃窗口;
3--金属外壳;
4--电极;
5--陶瓷基座;
6--黑色绝缘玻璃; 7--电阻引线。
光敏电阻的灵敏度易受湿度的影响，因此要将导光电导体严密封装在玻璃壳体中。
如果把光敏电阻连接到外电路中，在外加电压的作用下，用光照射就能改变电路中电流的大小，其连线电路如图所示。
光敏电阻具有很高的灵敏度，很好的光谱特性，光谱响应可从紫外区到红外区范围内。
而且体积小、
重量轻、性能稳定、价格便宜，因此应用比较广泛。
常用的光敏电阻器
常用的光敏电阻器有MG41~MG45系列，主要参数见表1-16。
什么是光敏电阻器
光敏电阻器是一种对光敏感的元件，它的电阻值能随着外界光照强弱（明暗）变化而变化。
光敏电阻器在电路中用字母“R”或“RL”、“RG”表示，图1-25是其电路图形符号。
（一）光敏电阻器的结构、特性及应用
1．光敏电阻器的结构与特性光敏电阻器通常由光敏层、玻璃基片（或树脂防潮膜）和电极等组成，如图
1-26所示。
光敏电阻器是利用半导体光电导效应制成的一种特殊电阻器，对光线十分敏感。
它在无光照射时，呈高阻
状态；当有光照射时，其电阻值迅速减小。
2．光敏电阻器的应用光敏电阻器广泛应用于各种自动控制电路（如自动照明灯控制电路、自动报警电路等）、家用电器（如电视机中的亮度自动调节，照相机中的自动曝光控制等）及各种测量仪器中。
图1-27是光敏电阻器的应用电路。
（二）光敏电阻器的种类
光敏电阻器可以根据光敏电阻器的制作材料和光谱特性来分类。
1．按光敏电阻器的制作材料分类
光敏电阻器按其制作材料的不同可分为多晶光敏电阻器和单晶光敏电阻器，还可分为硫化镉（CdS）光敏电阻器、硒化镉(CdSe) 光敏电阻器、硫硫化铅(PbS) 光敏电阻器、硒化铅(PbSe) 光敏电阻器、锑化铟
(InSb) 光敏电阻器等多种。
2．按光谱特性分类
光敏电阻器按其光谱特性可分为可见光光敏电阻器、紫外光光敏电阻器和红外光光敏电阻器。
可见光光敏电阻器主要用于各种光电自动控制系统、电子照相机和光报警器等电子产品中。
紫外光光敏电阻器主要用于紫外线探测仪器。
红外光光敏电阻器主要用于天文、军事等领域的有关自动控制系统中。
（三）光敏电阻器的主要参数
光敏电阻器的主要参数有亮电阻（RL）、暗电阻（RD）、最高工作电压（VM）、亮电流（IL）、暗电流
（ID）、时间常数、温度系数灵敏度等。
1．亮电阻亮电阻是指光敏电阻器受到光照射时的电阻值。
2．暗电阻暗电阻是指光敏电阻器在无光照射（黑暗环境）时的电阻值。
3．最高工作电压最高工作电压是指光敏电阻器在额定功率下所允许承受的最高电压。
4．亮电流视电流是指在无光照射时，光敏电阻器在规定的外加电压受到光照时所通过的电流。
5．暗电流暗电流是指在无光照射时，光敏电阻器在规定的外加电压下通过的电流。
6．时间常数时间常数是指光敏电阻器从光照跃变开始到稳定亮电流的63%时所需的时间。
7．电阻温度系数温度系数是指光敏电阻器在环境温度改变1℃时，其电阻值的相对变化。
8．灵敏度灵敏度是指光敏电阻器在有光照射和无光照射时电阻值的相对变化。
（四）常用的光敏电阻器
常用的光敏电阻器有MG41~MG45系列，主要参数见表1-16。
常用光敏电阻参数
光敏传感器，广泛应用于安防监测摄像头、闭路电视等领域。
通过其电阻值受光照强度可以调节的特性，可根据周围环境光线强弱自动调节画面质量。
内置光学滤光片. 可见光透过，过滤红外，广泛用于安防IR 摄像机。
防红外，省电，环保。
环保光敏电阻--IR摄像机专用方案
1)电流反应成线性；光谱响应接近人眼函数曲线
2)内置光学滤光片，可见光透过，过滤红外
3) 可以在很黑的环境下起控（5Lux—10Lux）
4)性能稳定，误差小，寿命长。
5)符合RoHS标准，可完全替代CdS, 无铅，无镉，环保。
供应监控摄象机产品专用光敏电阻深圳市龙信达科技有限公司。
