高级技师西门子PLC操作说明

高级技师西门子PLC操作说明

高级技师西门子PLC操作说明1、双击桌面上的“SIMATIC……..”西门子编程软件的图标;2、在软件打开后,单击操作页面左上角的“新建”按钮;3、在弹出的对话框中,填入项目名称(对于需要更改存储位置的,可以更改下面的存储路径),单击“确定”;4、在弹出的对话框中,点击上面的“插入”→“站点”→“SIMATIC 300站点”→双击确定;5、在对话框的右侧会出现“SIMATIC 300(1)”的图标,双击该图标;6、在对话框的右侧会出现“硬件”图标,双击该图标;7、在弹出的“硬件配置”对话框中,选择右侧“SIMATIC 300”→“RACK-300”→双击“Rail”;8、在对话框左侧会出现一个“(0)UR”的小框;9、单击该小框的第二行,选择右侧“SIMATIC 300”→“CPU 300”→“CPU 31-2 DP”→此时会出现四个选项,查看CPU模块上的订货号,选择对应的模块(在选择版本号时,若出现版本号,在给出的几个版本号选项之间时,选择最靠近该版本号的,低一位版本号);10、双击选中的版本号,会弹出“属性”对话框,单击“新建”→确定;11、此时对话框中出现“PROFBUS(1) 1.5Mbps”,单击“属性”→“网络设置”→“传输率选择19.2Kbps/9.6Kbps”→确定;12、按照题目的要求(输入/输出地址分配),修改对应的DI/DO地址(双击第三行2.2);13、在“属性”对话框中,选择“地址”→修改地址(若修改地址时,需将“系统默认”前面的“钩”去除);14、CPU模块添加完成后,单击“(0) UR”小框内的第四行;15、选择右侧“SIMATIC 300”→“CP-300”→“Industrial Ethernet”→“CP 343-1”→此时在下拉行内选择以太网卡上相同的订货号(若遇到版本号的问题,同上);16、双击对应的版本号,弹出“属性”对话框,点击“新建”→确定;17、出现“Ethernet(1)”,修改上方的“IP 地址”为“10.163.227.XX”(其中XX为电脑网络地址的“位数+10”。

西门子PLC说明文档

西门子PLC说明文档

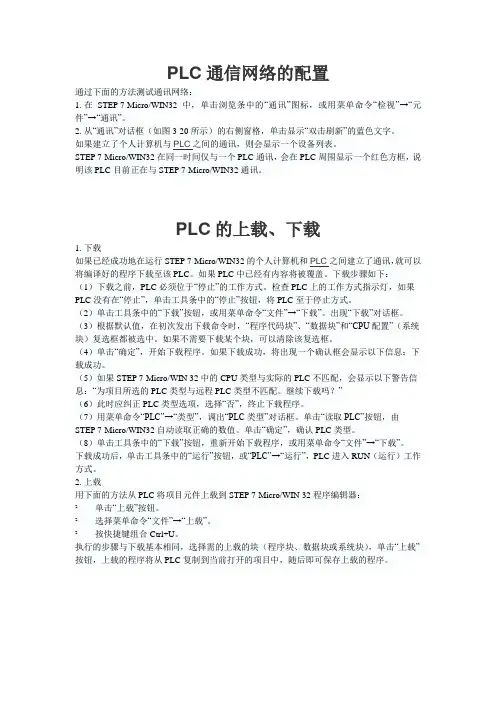

PLC通信网络的配置通过下面的方法测试通讯网络:1. 在STEP 7-Micro/WIN32中,单击浏览条中的“通讯”图标,或用菜单命令“检视”→“元件”→“通讯”。

2. 从“通讯”对话框(如图3-20所示)的右侧窗格,单击显示“双击刷新”的蓝色文字。

如果建立了个人计算机与PLC之间的通讯,则会显示一个设备列表。

STEP 7-Micro/WIN32在同一时间仅与一个PLC通讯,会在PLC周围显示一个红色方框,说明该PLC目前正在与STEP 7-Micro/WIN32通讯。

PLC的上载、下载1. 下载如果已经成功地在运行STEP 7-Micro/WIN32的个人计算机和PLC之间建立了通讯,就可以将编译好的程序下载至该PLC。

如果PLC中已经有内容将被覆盖。

下载步骤如下:(1)下载之前,PLC必须位于“停止”的工作方式。

检查PLC上的工作方式指示灯,如果PLC没有在“停止”,单击工具条中的“停止”按钮,将PLC至于停止方式。

(2)单击工具条中的“下载”按钮,或用菜单命令“文件”→“下载”。

出现“下载”对话框。

(3)根据默认值,在初次发出下载命令时,“程序代码块”、“数据块”和“CPU配置”(系统块)复选框都被选中。

如果不需要下载某个块,可以清除该复选框。

(4)单击“确定”,开始下载程序。

如果下载成功,将出现一个确认框会显示以下信息:下载成功。

(5)如果STEP 7-Micro/WIN 32中的CPU类型与实际的PLC不匹配,会显示以下警告信息:“为项目所选的PLC类型与远程PLC类型不匹配。

继续下载吗?”(6)此时应纠正PLC类型选项,选择“否”,终止下载程序。

(7)用菜单命令“PLC”→“类型”,调出“PLC类型”对话框。

单击“读取PLC”按钮,由STEP 7-Micro/WIN32自动读取正确的数值。

单击“确定”,确认PLC类型。

(8)单击工具条中的“下载”按钮,重新开始下载程序,或用菜单命令“文件”→“下载”。

(完整word版)西门子PLC操作手册(24个点)

(完整word版)西门子PLC操作手册(24个点)
4.电子连线若干条
5.PLC串口通讯线一条
三、实验原理
1.工作原理接线图如图二所示
2.三相电动机顺序控制要求如下:
(1)先拨上正转开关SB1,再拨下SB1,电机以Y-△方式启动,Y形接法运行5秒后转换为△形运行。
(2)先拨上停止开关SB3,再拨下SB3,电机立即停止运行。
(3)先拨上反转开关SB2,再拨下SB2,电机以Y-△方式启动,Y形接法运行5秒后转换为△形运行。
(4)先拨上停止开关SB3,再拨下SB3,电机立即停止运行。
四、实验步骤
1、先将PLC的电源线插进PLC侧面的电源孔中,再将另一端插到220V电源插板。
2、将PLC的电源开关拨到关状态,严格按图二接线,注意12V电源的正负不要短接,电路不要短路,否则会损坏PLC触点。
3、将PLC的电源开关拨到开状态,并且必须将PLC串口置于ON状态,然后通过计算机或编程器将程序下载到PLC中,下载后,再将PLC的电源开关拨到关状态。
5、PLC串口通讯线一条
三、实验原理:
1.工作原理接线图如图六所示:
2.四台电机的控制要求如下:
四台电机启动时每隔1s依次启动,停止时,四台电机同时停止。
3.报警器的控制要求是当条件X1=ON时蜂鸣器鸣叫,同时,报警灯连续闪烁10次,每次亮1.5s,熄灭1s,此后,停止发光报警。
四、实验步骤:
1、先将PLC的电源线插进PLC侧面的电源孔中,再将另一端插到220V电源插板。
5.PLC串口通讯线一条
三、工作原理
1.工作原理接线图如图四所示:
2.交通灯控制要求:
(1)该单元设有启动和停止开关S1、S2,用以控制系统的“启动”与“停止”。S3还可屏蔽交通灯的灯光。
(2)交通灯显示方式。

西门子PLC自学教程(从入门到精通)
