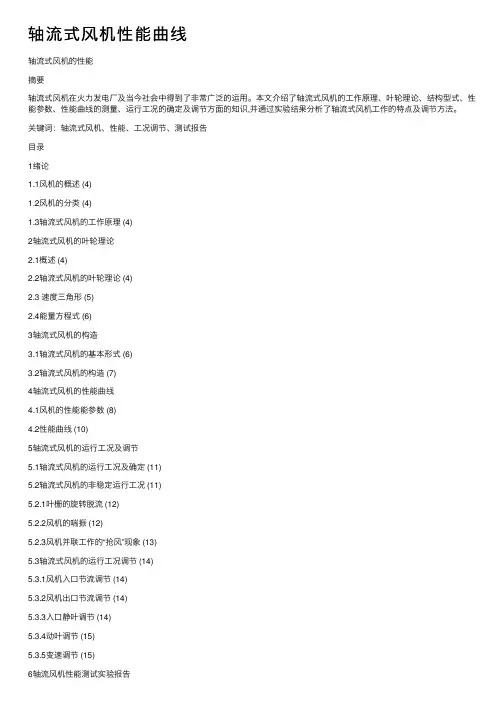

轴流式风机性能曲线轴流式风机的性能摘要轴流式风机在⽕⼒发电⼚及当今社会中得到了⾮常⼴泛的运⽤。
本⽂介绍了轴流式风机的⼯作原理、叶轮理论、结构型式、性能参数、性能曲线的测量、运⾏⼯况的确定及调节⽅⾯的知识,并通过实验结果分析了轴流式风机⼯作的特点及调节⽅法。
关键词：轴流式风机、性能、⼯况调节、测试报告⽬录1绪论1.1风机的概述 (4)1.2风机的分类 (4)1.3轴流式风机的⼯作原理 (4)2轴流式风机的叶轮理论2.1概述 (4)2.2轴流式风机的叶轮理论 (4)2.3 速度三⾓形 (5)2.4能量⽅程式 (6)3轴流式风机的构造3.1轴流式风机的基本形式 (6)3.2轴流式风机的构造 (7)4轴流式风机的性能曲线4.1风机的性能能参数 (8)4.2性能曲线 (10)5轴流式风机的运⾏⼯况及调节5.1轴流式风机的运⾏⼯况及确定 (11)5.2轴流式风机的⾮稳定运⾏⼯况 (11)5.2.1叶栅的旋转脱流 (12)5.2.2风机的喘振 (12)5.2.3风机并联⼯作的“抢风”现象 (13)5.3轴流式风机的运⾏⼯况调节 (14)5.3.1风机⼊⼝节流调节 (14)5.3.2风机出⼝节流调节 (14)5.3.3⼊⼝静叶调节 (14)5.3.4动叶调节 (15)5.3.5变速调节 (15)6轴流风机性能测试实验报告6.1实验⽬的 (15)6.2实验装置与实验原理 (15)6.2.1⽤⽐托静压管测定质量流量6.2.2风机进⼝压⼒6.2.3风机出⼝压⼒6.2.4风机压⼒6.2.5容积流量计算6.2.6风机空⽓功率的计算6.2.7风机效率的计算6.3数据处理 (19)7实验分析 (27)总结 (28)致谢词 (29)参考⽂献 (30)主要符号pa-------------------------------------------------------------------------------当地⼤⽓压()p a pe-------------------------------------------------------------------------------测点平均静压()p a pm----------------------------------------------------------------------------测点平均动压()p aqm -------------------------------------------------------------------------------平均质量流量()skgpsg1-----------------------------------------------------------------------------风机⼊⼝全压()p a psg2----------------------------------------------------------------------------风机出⼝全压()p a pFC----------------------------------------------------------------------------风机全压()p a pSFC---------------------------------------------------------------------------风机静压()p a Q------------------------------------------------------------------------------体积流量()sm3 V-------------------------------------------------------------------------------流体平均流速()s m p e-----------------------------------------------------------------------------风机有效功率()KW P a-----------------------------------------------------------------------------轴功率()KW η-------------------------------------------------------------------------------风机效率()00n-------------------------------------------------------------------------------风机转速()minrL------------------------------------------------------------------------------平衡电机⼒臂长度（m）G------------------------------------------------------------------------------风机运转时的平衡重量（N）0G----------------------------------------------------------------------------风机停机时的平衡重量（N）D------------------------------------------------------------------------------风机直径（m）α------------------------------------------------------------------------------流量系数ε-------------------------------------------------------------------------------膨胀系数1绪论1.1风机的概述风机是将原动机的机械能转换为被输送流体的压能和动能的⼀种动⼒设备其主要作⽤是提⾼⽓体能量并输送⽓体。
轴流式通风机解析PPT课件
2020年9月28日
15
2020年9月28日
16
2020年9月28日
17
三、轴流式通风机的构造及反风装置 （一）结构
一般矿用轴流式通风机的主要气动部件有叶轮、导叶（前导叶、中导 叶、后导叶）、外壳、进风口（集流器、疏流罩）以及出口处的扩散器。
1、叶轮是风机的主要部件，决定着风机性能的主要因素是风机翼型、
2020年9月28日
5
3、离心式通风机与轴流式通风机的比较
1)风流方向
离心式通风机中的空气沿轮的轴向进径 Nhomakorabea出，轴流式通风机中的空气沿轮的轴向
进轴向出。
2）结构方面
①轴流式风机比旧式离心风机结构尺寸小，重量轻；与新型离心式风机相比则差不多；
②轴流式风机结构复杂，维修较困难；
③轴流式风机噪声大，需安装消声措施；
抽出式对旋轴流式通风机
2020年9月28日
25
• BD-Ⅱ-8No28
B——防爆型 D——对旋结构 Ⅱ——改进型 8——配用8级电机 No28——机号为28，叶轮直径为2800mm
2020年9月28日
26
• 70B2—11No18D
70——轮毂比为0.7 B——机翼型不扭曲叶片 2——叶型为第二次设计 1——第一个1表示叶轮级数为1级 1——第二个1表示风机结构为第一次设计 No18——通风机机号，即叶轮直径为1800mm D——传动方式
10
如叶轮加装前导叶时，产生强迫旋绕，这时 （当c1u与u同向时取“-”，c1u与u反向时取“+”） 2、基本方程式的能量意义
因此，在其它条件相同的情况下，轴流式风机 的静压要低于离心式通风机。
2020年9月28日
11
轴流式风机原理及运行
轴流式风机原理及运行一．轴流式风机的结构特点轴流送风机为单级风机，转子由叶轮和叶片组成，带有一个整体的滚动轴承箱和一个液压叶片调节装置。
主轴承和滚动轴承同置于一球铁箱体内，此箱体同心地安装在风机下半机壳中并用螺栓固定。
在主轴的两端各装一只支承轴承，为承受轴向力。
主轴承箱的油位由一油位指示器在风机壳体外示出。
轴承的润滑和冷却借助于外置的供油装置，周围的空气通过机壳和轴承箱之间的空隙的自然通风，以增加了它的冷却。
叶轮为焊接结构，因为叶轮重量较轻，惯性矩也小。
叶片和叶柄等组装件的离心力通过推力轴承传递至较小的承载环上，叶轮组装件在出厂前进行叶轮整套静、动平衡的校验。
风机运行时，通过叶片液压调节装置，可调节叶片的安装角并保持这一角度。
叶片装在叶柄的外端，叶片的安装角可以通过装在叶柄内的调节杆和滑块进行调节，并使其保持在一定位置上。
调节杆和滑块由调节盘推动，而调节盘由推盘和调节环所组成，并和叶片液压调节装置的液压缸相连接。
风机转子通过风机侧的半联轴器、电动机侧的半联轴器和中间轴与电机连接。
风机液压润滑供油装置由组合式的润滑供油装置和液压供油装置组成。
此系统有2台油泵，并联安装在油箱上，当主油泵发生故障时，备用油泵即通过压力开关自动启动，2个油泵的电动机通过压力开关联锁。
在不进行叶片调节时，油流经恒压调节阀而至溢流阀，借助该阀建立润滑压力，多余的润滑油经溢流阀回油箱。
风机的机壳是钢板焊接结构，风机机壳具有水平中分面，上半可以拆卸，便于叶轮的装拆和维修。
叶轮装在主轴的轴端上，主轴承箱用螺钉同风机机壳下半相连接，并通过法兰的内孔保证对中，此法兰为一加厚的刚性环，它将力(由叶轮产生的径向力和轴向力)通过风机底脚可靠地传递至基础，在机壳出口部分为整流导叶环，固定式的整流导叶焊接在它的通道内。
整流导叶环和机壳以垂直法兰用螺钉连接。
进气箱为钢板焊接结构，它装置在风机机壳的进气侧。
在进气箱中的中间轴放置于中间轴罩内。
电动机一侧的半联轴器用联轴器罩壳防护。
八种常见的风机结构及工作原理动态图解，不能错过了！
八种常见的风机结构及工作原理动态图解，不能错过了！风机包括通风机、透平鼓风机、罗茨鼓风机和透平压缩机，详细划分为离心式压缩机、轴流式压缩机、往复式压缩机、离心式鼓风机、罗茨鼓风机、离心式通风机、轴流式通风机和叶氏鼓风机等八大类。
一、离心式压缩机离心式压缩机是一种叶片旋转式压缩机（即透平式压缩机）。
在离心式压缩机中，高速旋转的叶轮给予气体的离心力作用，以及在扩压通道中给予气体的扩压作用，使气体压力得到提高。
早期，由于这种压缩机只适于低，中压力、大流量的场合，而不为人们所注意。
由于化学工业的发展，各种大型化工厂，炼油厂的建立，离心式压缩机就成为压缩和输送化工生产中各种气体的关键机器，而占有极其重要的地位。
随着气体动力学研究的成就使离心压缩机的效率不断提高，又由于高压密封，小流量窄叶轮的加工，多油楔轴承等技术关键的研制成功，解决了离心压缩机向高压力，宽流量范围发展的一系列问题，使离心式压缩机的应用范围大为扩展，以致在很多场合可取代往复压缩机，而大大地扩大了应用范围。
有些化工基础原料，如丙烯、乙烯、丁二烯、苯等，可加工成塑料、纤维、橡胶等重要化工产品。
在生产这种基础原料的石油化工厂中，离心式压缩机也占有重要地位，是关键设备之一。
除此之外，其他如石油精炼，制冷等行业中，离心式压缩机也是极为关键的设备。
我国在五十年代已能制造离心式压缩机，从七十年代初开始又以石油化工厂，大型化肥厂为主，引进了一系列高性能的中、高压力的离心式压缩机，取得了丰富的使用经验，并在对引进技术进行消化、吸收的基础上大大增强了自己的研究、设计和制造能力。
性能特点：优点：离心式压缩机之所以能获得这样广泛的应用，主要是比活塞式压缩机有以下一些优点。
1、离心式压缩机的气量大，结构简单紧凑，重量轻，机组尺寸小，占地面积小。
2、运转平衡，操作可靠，运转率高，摩擦件少，因之备件需用量少，维护费用及人员少。
3、在化工流程中，离心式压缩机对化工介质可以做到绝对无油的压缩过程。
轴流风机技术说明

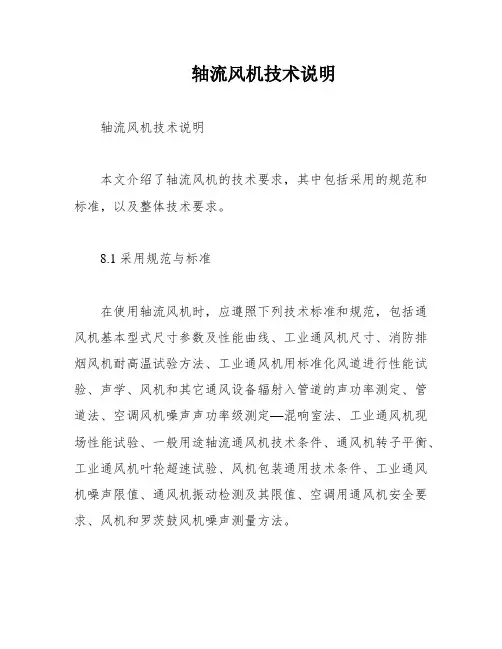

轴流风机技术说明轴流风机技术说明本文介绍了轴流风机的技术要求，其中包括采用的规范和标准，以及整体技术要求。
8.1 采用规范与标准在使用轴流风机时，应遵照下列技术标准和规范，包括通风机基本型式尺寸参数及性能曲线、工业通风机尺寸、消防排烟风机耐高温试验方法、工业通风机用标准化风道进行性能试验、声学、风机和其它通风设备辐射入管道的声功率测定、管道法、空调风机噪声声功率级测定—混响室法、工业通风机现场性能试验、一般用途轴流通风机技术条件、通风机转子平衡、工业通风机叶轮超速试验、风机包装通用技术条件、工业通风机噪声限值、通风机振动检测及其限值、空调用通风机安全要求、风机和罗茨鼓风机噪声测量方法。
如果出现两个标准不一致，或本技术规格书所使用的标准与供货商所使用的标准不一致，除非特别说明，应按较高标准执行，并且所有标准采用合同生效时的最新版本。
8.2 技术要求整体技术要求包括以下几点：1）风机表面应清洁、平整、无碰伤、划痕及锈斑；漆层牢固、色泽均匀一致，无起泡、缩皱和剥落现象。
2）电机应为内置式。
3）风机由机壳、叶轮、电机、软接头、电源接线盒等组成，吸风端无接管的风机需设置集流器和入口网罩。
4）风机应为高效、低噪声设备。
5）排风机（兼排烟风机）、排烟风机具有耐高温280℃、持续运行1h的功能要求。
6）风机出口最大风速不超过17m/s。
7）风机电机的底座及支架应有特别的锁紧及固定以保证安全可靠。
8）在额定转速的工作区域内，风机的实测空气动力性能曲线与提供的性能曲线偏差应满足以下要求：9）在额定流量、压力下，风机的流量、压力最大偏差不大于±5%，风机效率最大偏差不大于3%，噪声达到工业通风机噪声限值JB/T8690要求。
10）风机使用寿命年限不小于15年，第一次大修前安全运转时间≥h。
11.风机和电机的电源采用380V / 50Hz电源，电源接线盒应符合规定的进线要求，并设在机壳外方便操作（根据各车站的设计要求确定）。
轴流式通风机的设计(机械CAD图纸)
本科毕业设计开题报告题目： JBT62轴流式通风机结构设计院（系）：班级：姓名：学号：指导教师：教师职称：科毕业设计开题报告可以减小风机的体积，节约成本。
步骤如下：1．电动机的选型，根据风量和全压计算出电动机功率选择电动机型号。
2．风机主要结构形式的确定，根据工况和通风要求选定风机结构。
3．风机叶轮、导轮的设计，采用相似原理设计风机叶轮。
4．风机集流器、扩散器、轴的设计，根据工作条件和强度要求设计主要部件。
5．主要零部件的强度校核，确定设计的合理性。
风机机构图如下：方案简图1-轴；2-壳体；3-中导轮；4-后导轮；5-扩散器；6-叶片；7-叶轮；8集流器；9-流线题5、方案的可行性分析风机采用多段壳体设计，满足了采掘面狭小的工作条件，同时便于运输和安装，适合采掘工作面的变化，安装了消声装置，降低了对环境噪声的污染，采用防爆电机，提高了设备的安全性。
6、该设计的创新之处风机是一个较强的噪声源。
风机在运转中产生的噪声常常成为影响工人健康和干扰环境的祸源。
特别是邻近生活区的风机，其进风口和出风口所辐射的空气动力性噪声，更是污染环境的主要因素，形成公害，风机噪音是近年来我国工业部门治理噪声摘要在矿井掘进巷道时，为了供给工作人员呼吸新鲜空气，稀释掘进工作面的瓦斯及产生的有害气体，矿尘，创造良好工作条件，必须对掘进工作面进行通风。
目前对掘进工作面进行通风的主要设备为JBT系列轴流式通风机。
本次设计的内容是对JBT62轴流式通风机总体方案和通风机总体结构设计，机械传动部分设计，对轴流风机工作原理，主要工况参数的意义的掌握。
具体内容包括：通风方式的选择，总体结构方案的确定，轴的设计和校核计算，叶轮的设计和校核计算，导叶的设计计算，疏流罩、扩散器和集流器的设计和选择，壳体的设计，通风机消声装置的设计，电机的选择和固定方式的设计，联轴器、键和法兰等零件的选型校核。
关键词轴流风机局部通风设备机械设计AbstractWhen mine pit tunneling tunnel, breathes the fresh air for the supplies staff, the noxious gas which the dilution tunneling working surface's gas and produces, the mine dust, the creation good working condition, must carry o n to the tunneling working surface ventilates. At present carries on the well ventilated major installation to the tunneling working surface is the JBT series axial flow type ventilator.This design's content is to the JBT62 axial fans flow type ventilator overall concept and the ventilator gross structure design, mechanical drive part design, to axial-flow fan principle of work, main operating mode parameter significance grasping. The actual content includes: Ventilates the way the choice, the gross structure plan determination, the axis design and the examination computation, impeller's design examines and examines the computation, guide vane's design calculation, sparse class cover, diffuser and current collector design and choice, shell's design, ventilator muffler design, electrical machinery's choice and fixed way design, components and so on shaft coupling, key and flange shaping examinations.Keywords Axial fans Local ventilation equipment Mechanical design目录摘要 (VII)Abstract (VIII)第1章绪论 (1)1.1选题的意义 (1)1.2主要设计内容 (1)1.3国内外同类设备发展状况 (1)1.4轴流通风机的工作原理 (2)1.5轴流通风机主要工作参数 (2)1.5.1风量 (2)1.5.2风压 (2)1.5.3功率 (3)1.5.4效率 (3)1.5.5转速 (3)1.5.6无因次的流量系数 (3)第2章轴流通风机总体结构方案设计 (5)2.1通风方式的确定 (5)2.1.1压入式通风 (5)2.1.2抽出式通风 (6)2.2结构方案型式 (7)2.2.1叶轮 (7)2.2.2导叶 (8)2.2.3进风口(集流器和整流罩) (8)2.2.4扩散器 (9)2.2.5外壳 (9)2.2.6轴 (9)2.3通风机结构形式的确定 (9)2.3.1确定通风机的转速n (9)2.3.2确定通风机的级型式 (9)2.3.3确定通风机各级风压比 (10)2.3.4叶顶圆周速度u t和叶轮直径D 的选择计算 (10)2.4计算电动机功率并选择电机型号 (11)第3章主要部件的设计计算 (12)3.1叶轮参数的设计计算 (12)3.1.1流量系数和全压系数的确定 (12)3.1.2轮毂比和轮毂直径的确定 (13)3.1.3轮毂比检验 (13)3.1.4叶片翼型参数的计算 (15)3.2叶片翼型的选择 (18)3.2.1 LS翼型坐标 (18)3.2.2叶片的绘制 (18)3.3导轮参数的设计计算 (19)3.3.1导轮参数的计算 (19)3.3.2导流器叶片几何尺寸的计算 (20)3.4导叶翼型的选择 (21)3.4.1 圆弧板翼型 (21)3.4.2叶片的绘制 (21)第4章结构部件的设计计算 (22)4.1集流器的设计 (22)4.2流线罩的设计 (22)4.3扩散器的设计 (23)4.4轴流通风机轴向间隙的确定 (24)4.5轴流通风机径向间隙的确定 (25)4.6轴承的选择 (26)4.7联轴器的选择 (27)4.8风筒的选择 (28)4.8.1风筒选用要求 (28)4.8.2局部通风机的风筒选型 (28)4.9噪音的处理 (28)第5章主要零部件强度计算 (29)5.1叶轮强度计算 (29)5.2键的校核 (30)5.2.1 键的基本尺寸 (30)5.2.2 键的校核 (31)5.3轴的校核 (32)第6章通风机的安装维护和保养 (33)6.1通风机安装方法 (33)6.2通风机的拆卸 (33)6.3通风机的维护 (33)6.3.1叶轮的检修 (34)6.3.2主轴的检修 (34)6.3.3转子的检查 (34)6.3.4机壳漏气的检修 (35)6.3.5轴承的检修 (35)结论 (36)致谢 (36)参考文献 (37)附录1 (38)附录2 (40)第1章绪论1.1选题的意义瓦斯事故历来是煤矿的主要安全事故，因此矿井要防止瓦斯事故的发生。
NXT系列高温消防排烟轴流通风机产品介绍和安装使用维护说明书
ＮＸＴ系列高温消防排烟轴流风机 产品介绍和安装使用维护说明书 地址：广东省佛山市南海区狮山广大路 邮编：５２８２２５ 电话：（０７５７）８６６９１７５１ ８６６９３２００ 传真：８６６９３１８４ ８６６９１７５１ 网址：ｈｔｔｐ：／／ｗｗｗ．ｎｔｆａｎ．ｃｏｍ Ｅ－ｍａｉｌ：Ｉｎｆｏ＠ｎｔｆａｎ．ｃｏｍ一、ＮＸＴ系列产品概述 ＮＸＴ系列产品是南方风机研究所与南方风机厂依据ＧＢ５００４５－９５高层民用建筑设计防火规范和地下隧道通风消防排烟的要求，研制出具有当前国际先进水平的国内新一代高效低噪节能产品。
ＮＸＴ系列产品共有ＮＸＴ－１４、ＮＸＴ－１７（单向轴流风机）、ＮＸＴ－１７Ｒ（正反风轴流风机）和射流风机NSL（U单向风和R正反风）四个系列；由ＮＸＴ－１４派生产品有ＮＴＦ－１１系列（斜流风机）、由ＮＸＴ－１７派生产品有ＷＮＸＴ－１７（屋顶消防轴流风机）、ＤＮＸＴ－１７（对旋单向中高压轴流风机）、ＢＮＸＴ－１７防爆轴流风机和由ＮＸＴ－１７Ｒ派生产品 ＤＮＸＴ－１７Ｒ（对旋正反风中高压轴流风机）五个系列。
NXT系列产品中的ＮＸＴ－１７、ＮＸＴ－１７Ｒ两个系列在1999年12月已经过广东省科委主持召开的新产品鉴定。
签定“该系列风机主要性能指标国内领先，并达到英国WOODS 公司九十年代末同类产品的先进水平”，该系列产品也已被国家科学技术部评为国家重点新产品。
二、ＮＸＴ系列产品的使用条件与应用场所 NXT系列产品最大特点：耐高温电机直接处于高温烟气之中，无须另设冷风通道冷却电机。
当输送烟气介质温度为280℃时，能保证连续运行半小时以上；当输送烟气介质温度为250℃时，能保证连续运行一小时以上；当环境介质温度为50℃～80℃时，能保证长期连续运行。
输送气体不允许夹带粘性物质，尘土及硬质颗粒含量不大于１００ｍｇ／ｍ３。
ＮＸＴ系列产品可根据用户多用途来选配电机：当配用普通单速或多速电机时，风机当一般空调与通风换气使用；配用耐高温电机时，风机作为消防排烟系统专用；若配用耐高温双速电机时，则风机平时低速运行，作为空调与通风换气使用；一旦失火，火灾烟雾报警器动作，自动打开排烟阀，同时与该风机联动的电气控制系统动作，风机自动转成高速运行，排出烟雾；利于火灾现场人员安全撤离，达到高温消防排烟的作用。
风机型规格讲解
图2 双速风机接线图
????3、双速风机控制原理：本厂双速风机所配双速电机其定子绕组为△/YY(或Y/YY)接法，调速基本原理通过 改变电机定子绕组间的连接方式，使其改变极数以达到调速目的，低速工作时为△(或Y)方式,高速工作时为YY方式。风机电控箱所配的断路器、保护装置及其 他电器元件，必须按风机额定容量正确合理选配。
机号
转速
(rpm)
风量
(m3/h)
风压
(Pa)
单速功
率(kW)
双速功
率(kW)
噪声
dB(A)
重量
(Kg)
4
2900
6500
5200
4600
410
490
520
1.5
1.8/1.3
77
76
1450
3250
2600
2300
102
122
130
0.55
73
69
4.5
2900
7900
5800
500
510
590
670
368
4
81
230
10
1450
45679
40000
35000
630
690
770
11
11/9
88
310
960
30255
26483
24019
276
302
338
5.5
80
265
11
1450
51552
50128
48500
580
647
690
15
16/13
92
消防排烟风机技术要求
消防排烟风机技术要求一、产品性能要求:1、电机采用优质电机。
2、消防排烟风机在介质温度不高于85℃的条件下应能长期正常运行.3、消防排烟风机应保证:当输送介质温度在280℃时能连续工作30min,并在介质温度冷却至环境温度时仍能连续正常运转。
4、在额定转速下，在工作区域内,通风机的实测压力曲线与说明书中给定的曲线应满足下列规定：a）轴流式消防排烟通风机在规定的流量下,所对应的压力值偏差为±5%.b）离心式排烟通风机在规定的流量下,所对应的压力值差为±5%.4、消防排烟通风机在说明中给定的工况点下的比A声级噪声限值应符合JB/T8690的规定。
二、消防排烟通风机叶轮应进行静、动平衡校正。
平衡品质等级不低于G5。
6级。
叶轮平衡配重块的材质应与叶轮材质相同，并使用焊接和铆接的方式与叶轮连接.三、消防排烟风机的叶轮应按JB/T 6445的要求进行超速试验，超速转速为最高工作转速的110％，超速时间不少于2min。
四、消防排烟通风机运行的震动限值应符合JB/T8689的有关规定.五、结构要求：1、轴流式消防排烟风机应在风机内设置电动机隔热保护与空气冷却系统（使用H级绝缘等级电动机的通风机可不设置强制空气冷却系统）。
电动机绝缘等级应不低于F级。
2、轴流式消防排烟风机电动机动力引出线，应由耐温隔热套管包容或采用耐高温电缆。
3、离心式消防排烟通风机在采用A式传动时，应设置机壳与电动机间的隔热结构.六、装配要求:1、轴流式消防排烟通风机壳与叶轮的径向间隙值应均匀，径向单侧间隙值：当机号≤No.10时，间隙值≥3.5mm;机号＞No.10,间隙≥4.5mm。
2、离心式消防排烟通风机进风口与叶轮轮盖进口的径向单侧间隙应均匀，径向单侧间隙值应在叶轮直径的0。
15％～0。
4％范围内，进风口与叶轮盖的轴向重叠长度应为叶轮直径的0。
8％~1.2%。
七、消防排烟通风机内外表面涂漆的技术符合JB/T 6886的规定。
HTF(A)系列消防高温排烟轴流通风机性能参数及安装尺寸
HTF(A)系列消防高温排烟轴流通风机一.HTF⑷系列消防高温排烟轴流通风机概述、特点1.HTF(A)系列消防高温排烟轴流通风机，其基本形式为轴流式结构，采用耐高温电机，配有专门的电机冷却系统。
具有性能优良、耐高温性能良好、效率高、占地比离心风机少、安装方便等特点。
2.HTF(A)系列消防高温排烟轴流通风机经“国家消防装备质量监督检验中心”检测合格，其性能达到国内领先水平，经全国三十多个省市的消防部门认可。
该风机畅销北京、天津、上海、重庆、浙江、广东、江苏、山东、河南、河北、安徽、湖南、四川、辽宁、湖北、陕西、吉林、内蒙古、山西、贵州、黑龙江、福建、江西、云南、深圳等全国各省(市)、自治区。
3.耐高温性能优良：风机测试符合GBJ45-82消防规范标准要求，风机采用独特设计，耐高温电机内置，配置电机冷却系统，能在300°C高温下连续运行100分钟以上、100C温度条件下连续20小时/次不损坏，广泛应用于高级民用建筑、烘箱、地下车库、隧道等场合；4.适用范围广：可以根据高级民用建筑的不同要求，采用变速或多速驱动形式，以达到一机两用(即常用通排风和消防时高温排烟)的目的；叶型分为轴流式(HTF(A)-I、II)和混流式HTF(A)-IG，亦可制作屋顶式、消音式。
5.效率高：本系列风机采用先进的CAD软件经多目标优化设计研制开发的新产品，经实测表明风机效率大于80%，部分大机号大于85%，并具有效率曲线平坦的特点，有利于节能；6.安装方便，占地较离心风机少：该风机基本形式为轴流风机或混流式风机，可直接与风管连接或墙壁安装，安装形式可采用直式或水平式。
很大程度上节省了占地面积。
HTF(A)系列消防高温排烟轴流通风机性能的选择和型号说明例HTF(A)—XX—X风机机号L0：低速低压G；混流式I；单睫5K速皿；黑顶我消跡离温排烟通凤机HTF(A)-H-7=章示点独为"0职遽消防萬囲排烟轴流通风机。
消防排烟风机技术要求
消防排烟风机技术要求产品性能要求：电机采用优质电机。
消防排烟风机在介质温度不高于85℃的条件下应能长期正常运行。
消防排烟风机应保证：当输送介质温度在280℃时能连续工作30min，并在介质温度冷却至环境温度时仍能连续正常运转。
在额定转速下，在工作区域内，通风机的实测压力曲线与说明书中给定的曲线应满足下列规定：轴流式消防排烟通风机在规定的流量下，所对应的压力值偏差为±5%。
离心式排烟通风机在规定的流量下，所对应的压力值差为±5%。
4、消防排烟通风机在说明中给定的工况点下的比A声级噪声限值应符合JB/T8690的规定。
消防排烟通风机叶轮应进行静、动平衡校正。
平衡品质等级不低于G5.6级。
叶轮平衡配重块的材质应与叶轮材质相同，并使用焊接和铆接的方式与叶轮连接。
消防排烟风机的叶轮应按JB/T 6445的要求进行超速试验，超速转速为最高工作转速的110%，超速时间不少于2min。
消防排烟通风机运行的震动限值应符合JB/T8689的有关规定。
结构要求：轴流式消防排烟风机应在风机内设置电动机隔热保护与空气冷却系统（使用H级绝缘等级电动机的通风机可不设置强制空气冷却系统）。
电动机绝缘等级应不低于F级。
轴流式消防排烟风机电动机动力引出线，应由耐温隔热套管包容或采用耐高温电缆。
离心式消防排烟通风机在采用A式传动时，应设置机壳与电动机间的隔热结构。
装配要求：轴流式消防排烟通风机壳与叶轮的径向间隙值应均匀，径向单侧间隙值：当机号≤No.10时，间隙值≥3.5mm；机号＞No.10，间隙≥4.5mm。
离心式消防排烟通风机进风口与叶轮轮盖进口的径向单侧间隙应均匀，径向单侧间隙值应在叶轮直径的0.15%~0.4%范围内，进风口与叶轮盖的轴向重叠长度应为叶轮直径的0.8%~1.2%。
消防排烟通风机内外表面涂漆的技术符合JB/T 6886的规定。
通风机所选用的油漆在通风机输送280℃的介质后，油漆基本不变色。
