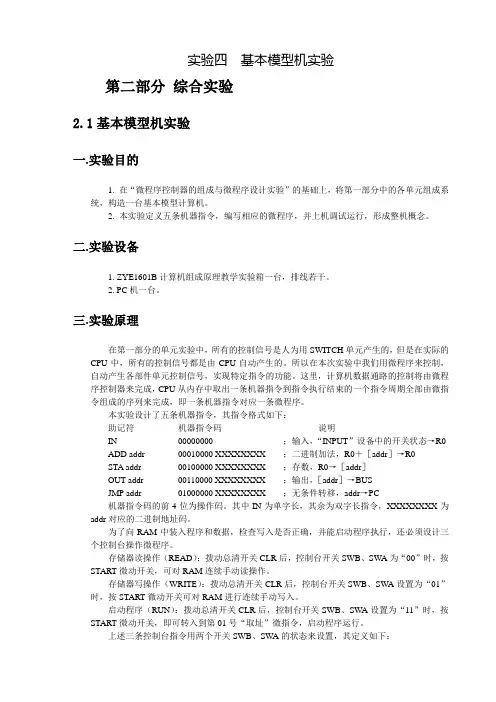

实验四基本模型机实验第二部分综合实验2.1基本模型机实验一.实验目的1. 在“微程序控制器的组成与微程序设计实验”的基础上，将第一部分中的各单元组成系统，构造一台基本模型计算机。
2. 本实验定义五条机器指令，编写相应的微程序，并上机调试运行，形成整机概念。
二.实验设备1. ZYE1601B计算机组成原理教学实验箱一台，排线若干。
2. PC机一台。
三.实验原理在第一部分的单元实验中，所有的控制信号是人为用SWITCH单元产生的，但是在实际的CPU中，所有的控制信号都是由CPU自动产生的。
所以在本次实验中我们用微程序来控制，自动产生各部件单元控制信号，实现特定指令的功能。
这里，计算机数据通路的控制将由微程序控制器来完成，CPU从内存中取出一条机器指令到指令执行结束的一个指令周期全部由微指令组成的序列来完成，即一条机器指令对应一条微程序。
本实验设计了五条机器指令，其指令格式如下：助记符机器指令码说明IN 00000000 ；输入，“INPUT”设备中的开关状态→R0 ADD addr 00010000 XXXXXXXX ；二进制加法，R0＋［addr］→R0STA addr 00100000 XXXXXXXX ；存数，R0→［addr］OUT addr 00110000 XXXXXXXX ；输出，［addr］→BUSJMP addr 01000000 XXXXXXXX ；无条件转移，addr→PC机器指令码的前4位为操作码。
其中IN为单字长，其余为双字长指令，XXXXXXXX为addr对应的二进制地址码。
为了向RAM中装入程序和数据，检查写入是否正确，并能启动程序执行，还必须设计三个控制台操作微程序。
存储器读操作（READ）：拨动总清开关CLR后，控制台开关SWB、SWA为“00”时，按START微动开关，可对RAM连续手动读操作。
存储器写操作（WRITE）：拨动总清开关CLR后，控制台开关SWB、SW A设置为“01”时，按START微动开关可对RAM进行连续手动写入。
基本模型机的设计与实现实验报告
基本模型机的设计与实现实验报告本文将围绕“基本模型机的设计与实现实验报告”进行分析和阐述。
基本模型机的设计与实现是计算机系统课程中的重点内容，是学生理解计算机系统的核心；设计和实现基本模型机需要学生掌握计算机组成原理的基本知识，能够编写汇编语言程序和理解存储器层次结构等相关概念。
一、实验目的本次计算机系统实验的目的是掌握CPU的设计与实现，以及理解汇编语言的底层执行过程。
通过本次实验，学生可以深入了解计算机系统的基本组成部分，从而提高对计算机实现原理的认识和理解。
二、实验中设计与实现模型机的步骤1、确定模型机性能要求根据实验要求，我们需要设计出一个能够运行汇编语言程序的模型机。
此时，我们需要确定模型机的性能需求，如运行速度、存储容量和输入输出设备等方面。
2、设计和实现CPU在模型机中，CPU是核心部件，所以首先需要设计和实现CPU。
CPU需要包括寄存器、算术逻辑单元、控制器和取指令等组成部分。
由于我们使用的是逻辑电路实现，所以需要进行逻辑门设计，采用Verilog语言来实现。
3、设计和实现存储器存储器是CPU所需的重要组成部分之一，我们需要为CPU设计实现一套存储器，包括RAM和ROM两部分，其中RAM用于存储数据，ROM用于存储指令。
4、设计和实现输入输出设备在模型机中，输入输出设备也是必不可少的部分。
我们需要设计并实现一套输入输出设备，用于用户输入指令和数据，以及模型机输出结果。
5、编写汇编程序在完成模型机的设计和实现后，我们需要编写汇编程序来测试模型机的功能是否正常。
我们可以编写一些简单的汇编程序来测试模型机的运行速度和结果准确性。
三、实验结果与分析经过实验，我们成功地设计并实现了一套基本模型机，并编写了一些简单的汇编程序进行测试。
模型机具有较高的运行速度和存储容量，并且可以实现输入输出设备的基本功能。
同时，我们也发现了一些问题，如指令与数据存储的冲突等，需要进一步改进。
在完成实验过程中，我们深刻理解了计算机系统的结构和运作原理，提高了对计算机系统的认识和理解能力。
简单模型机实验报告
简单模型机实验报告篇一：模型机实验报告HUNAN UNIVERSITY课程实习报告题目：模型机学生姓名学生学号 XX0801328专业班级计算机科学与技术（3）班指导老师方恺晴完成日期 XX.5.28思考题：1. 给定一个复合运算式子以及指令码IR[7..5]与八位BUS总线对应情况。
要求写出七条指令新的指令码并写出复合运算执行mif文件。
修改模型机电路调试程序以实现复合运算。
例：已知A=55H，B=8AH，C=F0H；IR[7..5]对应BUS8,BUS1,BUS3；写出(Aplus/B)^(/(/CplusB))的mif文件，并在模拟机上实现。
答：模拟机电路修改如下：存储器预设指令重设：计算结果：(A+/B)^(/(/C+B))=42H2. Microcomputer.vhd代码中进程ct1，ct2，ct3，ct4功能划分依据是什么？ct1：微序列控制器下址跳转。
ct2：实现各种指令，主要集中在实现从存储器或者寄存器释放数据到总线上。
ct3：完成各种指令，从总线上装载数据到相应的存储器或者寄存器中。
ct4：生成下址，判断下址生成方式，根据不太那个的方式生成下址。
3. Microcomputer.vhd代码中如何定义并初始化RAM？type ram is array(0 to 37)of std_logic_vector(7 downto 0); --38*8ramsignal ram8:ram:=(x”20”, x”1e”, x”80”, x”40”, x”20”, x”20”, x”1d”, x”c0”, x”20”, x”40”, x”21”, x”20”, x”1f”, x”80”, x”40”, x”22”, x”20”, x”1e”, x”c0”, x”22”, x”80”, x”e0”, x”21”, x”40”, x”23”, x”60”, x”23”, x”a0”, x”00”, x”55”, x”8a”, x”f0”,others=>x”00”) –initialize ram44. Microcomputer.vhd代码中bus_reg_t2 将ram8存储器中对应于ar中地址单元的数据取出来放到bus_reg_t2寄存器中。
基本模型机的设计与实现 计算机组成实验教程
基本模型机的设计与实现计算机组成实验教程
基本模型机的设计与实现是计算机组成实验教程的重要部分，以下是基本步骤：
1. 确定设计目标：首先，需要明确模型机的设计目标。
这可能包括理解计算机的基本组成，掌握部件之间的交互，以及理解计算机的控制原理和过程。
2. 选择实验设备：根据实验需求，选择适合的实验设备。
例如，可以选择一个具有微程序控制功能的实验系统，如Dais-CMX16+计算机组成原理教学实验系统。
3. 设计实验方案：根据实验目标和设备，设计具体的实验方案。
这可能包括如何将各个部件组合在一起，如何通过微程序控制器来控制数据通道，以及如何编写和调试机器指令等。
4. 实施实验：按照实验方案进行操作，并记录实验过程和结果。
这可能包括连接实验线路，编写和调试程序，以及在模型计算机上运行和测试程序等。
5. 分析实验结果：对实验结果进行分析，并与预期结果进行比较。
如果实验结果不符合预期，需要找出原因并修正实验方案。
6. 撰写实验报告：最后，需要撰写实验报告，总结实验过程、方法和结果，并讨论可能的改进和扩展。
以上步骤仅供参考，建议查阅计算机组成实验教程或者咨询专业人士获取更多帮助。
