Protel99原理图库元件和PCB库元件的创建与管理
Protel99原理图库元件和PCB库元件的创建与管理
Protel 99原理图库元件和PCB库元件的创建与管理摘要：CAD技术的应用，大大推动了电子、微电子技术的进步，技术的进步和市场竞争，又导致了CAD技术的不断完善，构成了计算机应用技术的一个重要分支。
EDA是继CAD 之后的新一代计算机设计系统，是电子领域基于性能更强，环境更为完善的操作设计系统。
本文着重介绍Protel99软件的体系结构，特点及现存问题；并用这一软件进行原理图库元件和PCB库元件的创建与管理的制作。
其中绘制了以常见典型插接件、固态继电器和CPU插座为例的3个原理图库元件以及相应PCB库元件的封装形式；介绍了属性设置对话框中各参数的含义；并生成相应的报告文件。
关键词：Protel99 ; 绘图; 库元件; 封装Protel 99 principles component of picture library and PCB storehouse components establishment with managedAbstract:The application of CAD technology, has pushed forward the advance of electron, microelectric technique greatly , The progress of technology competes with market, has caused the constant perfection of CAD technology again, Have formed an important branch of application technology of the computer. EDA is that the computer of new generation following CAD designs the system, stronger because of performance in an electronic field , Design the system in operation with more perfect environment. Introducing the system structure of Protel 99 software emphatically, the characteristic and extant question; And carry on establishment of the component of picture library of principle and PCB storehouse component and making of management with this software. Have drawn 3 principles component of picture library and encapsulations form of corresponding PCB storehouse component taking often see the model inserted and connect one, the solid state relay and CPU socketting as example among them ; Have recommended attribute to be set up and talk the meaning of every parameter in the flame ; And produce corresponding reporting the file .The keyword:Protel99 ; Drawing; Storehouse component ; Encapsulation一、引言Protel99是 Protel Technoloy公司1999年4月推出的全新EDA软件.它不仅是以往版本的升级,更主要的是它融合了目前许多先进的新技术和新成果而使其功能和品质有了质的飞跃。
protel 99SE库元件和pcb板的制作2
2.4 绘制元件图形与编辑元件管脚
IEEE符号工具栏的运用 IEEE符号工具栏的运用
IEEE（美国电气及电子工程师学会）是美国制定电气标 （美国电气及电子工程师学会） 准的专业性组织。Protel 99SE的原理图符号编辑器所绘制的 准的专业性组织。 的原理图符号编辑器所绘制的 原理图符号使用标准的IEEE符号。IEEE符号通常用来表示元 符号。 原理图符号使用标准的 符号 符号通常用来表示元 器件引脚的输入/输出属性 输出属性， 器件引脚的输入 输出属性，它们仅仅是一种用来修饰原理图 符号的图形，没有任何电气意义。 符号的图形，没有任何电气意义。Protel 99SE提供了一个专 提供了一个专 门的IEEE符号工具栏，如下图所示 。 符号工具栏， 门的 符号工具栏
2.3 原理图库编辑器管理窗口
管理窗口主要包括三部分： 管理窗口主要包括三部分： • 原理图符号列表栏 • 原理图符号操作栏 • 原理图符号引脚列表栏
10
2.3 原理图库编辑器管理窗口
原理图符号列表栏
一、浏览原理图符号的操作 ：单击该按钮可以直接回到原理图符号列表的顶端，此 单击该按钮可以直接回到原理图符号列表的顶端， 时编辑器工作窗口中将会显示该原理图符号，如图所示。 时编辑器工作窗口中将会显示该原理图符号，如图所示。
常用编辑器之间的关系
7
2.1 原理图符号的组成
原理图符号主要由三部分组成： 原理图符号主要由三部分组成： • 表示元器件的电气功能或几 何外形的示意图 • 元器件的引脚 • 必要的注释
8
2.2 制作原理图符号的基本步骤
绘制元器件的示意图
放置元器件的引脚
给原理图符号添加注释
定义原理图口
原理图符号列表栏
Protel99se建库规则
Protel99se建库规则1、框架结构：分为原理图元件库和PCB元件库两个库,每个库做为一个单独的设计项目1.1依据元器件种类，原理图元件库包括以下16个库：1.1.1单片机1.1.2集成电路1.1.3TTL74系列1.1.4COMS系列1.1.5二极管、整流器件1.1.6晶体管：包括三极管、场效应管等1.1.7晶振1.1.8电感、变压器件1.1.9光电器件：包括发光二极管、数码管等1.1.10接插件：包括排针、条型连接器、防水插头插座等1.1.11电解电容1.1.12钽电容1.1.13无极性电容1.1.14SMD电阻1.1.15其他电阻：包括碳膜电阻、水泥电阻、光敏电阻、压敏电阻等1.1.16其他元器件：包括蜂鸣器、电源模块、继电器、电池等1.2依据元器件种类及封装，PCB元件封装库包括以下11个库：1.2.1集成电路（直插）1.2.2集成电路（贴片）1.2.3电感1.2.4电容1.2.5电阻1.2.6二极管整流器件1.2.7光电器件1.2.8接插件1.2.9晶体管1.2.10晶振1.2.11其他元器件2、PCB元件库命名规则2.1 集成电路（直插）用DIP-引脚数量+尾缀来表示双列直插封装尾缀有N和W两种,用来表示器件的体宽N为体窄的封装，体宽300mil,引脚间距2.54mmW为体宽的封装, 体宽600mil,引脚间距2.54mm如：DIP-16N表示的是体宽300mil,引脚间距2.54mm的16引脚窄体双列直插封装2.2 集成电路（贴片）用SO-引脚数量+尾缀表示小外形贴片封装尾缀有N、M和W三种,用来表示器件的体宽N为体窄的封装，体宽150mil,引脚间距1.27mmM为介于N和W之间的封装，体宽208mil,引脚间距1.27mmW为体宽的封装, 体宽300mil,引脚间距1.27mm如：SO-16N表示的是体宽150mil，引脚间距1.27mm的16引脚的小外形贴片封装若SO前面跟M则表示为微形封装，体宽118mil,引脚间距0.65mm2.3 电阻2.3.1 SMD贴片电阻命名方法为：封装+R如：1812R表示封装大小为1812的电阻封装2.3.2 碳膜电阻命名方法为：R-封装如：R-AXIAL0.6表示焊盘间距为0.6英寸的电阻封装2.3.3 水泥电阻命名方法为：R-型号如：R-SQP5W表示功率为5W的水泥电阻封装2.4 电容2.4.1 无极性电容和钽电容命名方法为：封装+C如：6032C表示封装为6032的电容封装2.4.2 SMT独石电容命名方法为：RAD+引脚间距如：RAD0.2表示的是引脚间距为200mil的SMT独石电容封装2.4.3 电解电容命名方法为：RB+引脚间距/外径如：RB.2/.4表示引脚间距为200mil, 外径为400mil的电解电容封装2.5 二极管整流器件命名方法按照元件实际封装，其中BA T54和1N4148封装为1N41482.6 晶体管命名方法按照元件实际封装，其中SOT-23Q封装的加了Q以区别集成电路的SOT-23封装，另外几个场效应管为了调用元件不致出错用元件名作为封装名2.7 晶振HC-49S,HC-49U为表贴封装，A T26,AT38为圆柱封装，数字表规格尺寸如：A T26表示外径为2mm，长度为8mm的圆柱封装2.8 电感、变压器件电感封封装采用TDK公司封装2.9 光电器件2.9.1 贴片发光二极管命名方法为封装+D来表示如：0805D表示封装为0805的发光二极管2.9.2 直插发光二极管表示为LED-外径如LED-5表示外径为5mm的直插发光二极管2.9.3 数码管使用器件自有名称命名2.10 接插件2.10.1 SIP+针脚数目+针脚间距来表示单排插针，引脚间距为两种：2mm，2.54mm 如：SIP7-2.54表示针脚间距为2.54mm的7针脚单排插针2.10.2 DIP+针脚数目+针脚间距来表示双排插针，引脚间距为两种：2mm，2.54mm 如：DIP10-2.54表示针脚间距为2.54mm的10针脚双排插针2.10.3 其他接插件均按E3命名2.11 其他元器件详见《Protel99se元件库清单》3 SCH元件库命名规则3.1 单片机、集成电路、二极管、晶体管、光电器件按照器件自有名称命名3.2 TTL74系列和COMS系列是从网上找的元件库，封装和编码需要在画原理图时重新设定3.3 电阻3.3.1 SMD电阻用阻值命名，后缀加-F表示1%精度，如果一种阻值有不同的封装，则在名称后面加上封装如：3.3-F-1812表示的是精度为1%，封装为1812，阻值为3.3欧的电阻3.3.2 碳膜电阻命名方法为：CR+功率-阻值如：CR2W-150表示的是功率为2W，阻值为150欧的碳膜电阻3.3.3 水泥电阻命名方法为：R+型号-阻值如：R-SQP5W-100表示的是功率为5W，阻值为100欧的水泥电阻3.3.4 保险丝命名方法为：FUSE-规格型号，规格型号后面加G则表示保险管如：FUSE-60V/0.5A表示的是60V,0.5A的保险丝3.4 电容3.4.1 无极性电容用容值来命名，如果一种容值有不同的封装，则在容值后面加上封装。
Protel99se入门级学习资料3
创建原理图元件库尽管Protel99se软件自带了许多不同种类、不同型号的元件，但是随着电子技术的发展，某些新型电子器件（如A TMEGA8单片机）及非标元件（如各种类型的继电器），在Protel99se软件自带的元件库中是找不到的。
要使用这些元器件，就必须实现自行创建。
下面介绍创建原理图元件库的方法，同时介绍如何将Protel99se软件自带元件库中的元件拷贝到自己的元件库中，以及如何自行绘制元件。
对于相应元件封装库的创建，我们将在下一节中讲述。
一、启动原理图元件编辑器，并创建“通用元件．ddb”原理图元件库。
1．如图5．1所示，依次单击Protel99se主窗口的File（文件）/New（新建）菜单。
图5．12．执行上述命令后，弹出图5．2 “新建设计数据库”对话框。
图5．2 新建设计数据对话框3．将Database File Name文本框中的文件名更改为“通用元件．ddb”，如图5．3。
图5．34．点击图5．3中的（浏览）按钮，弹出图5．4保存文件对话框。
5．点击“保存在（I）：”下拉列表框中的按钮，将文件存储路径更改为/Program File/Design Explorer99SE/Library/Sch，图5．5。
图5．56．点击按钮，就可一把“通用元件．ddb”保存在Sch文件夹中，如图5．6。
图5．6注意：将自行创建的元件库保存在Sch文件夹中的主要目的是：使自行创建的元件库与Protel99se本身的元件库具有同等地位，7．点击按钮，弹出图5．7窗口。
8．双击图标，打开“通用元件．ddb”数据库文件夹，如图5．8。
图5．89．依次单击图5．8中的File/New菜单，弹出“选择文件类型”对话框，如图5．9。
图5．9 选择文件类型10．双击图标，启动原理图元件编辑器，如图5．10。
图5．1011．先将原理图库文件名改为“通用元件．lib”，然后双击图标，弹出图5．11所示编辑原理图元件窗口。
PROTEL DXP 创建PCB元件封装和原理图元件库[图]
![PROTEL DXP 创建PCB元件封装和原理图元件库[图]](https://img.taocdn.com/s3/m/519076b165ce0508763213ea.png)

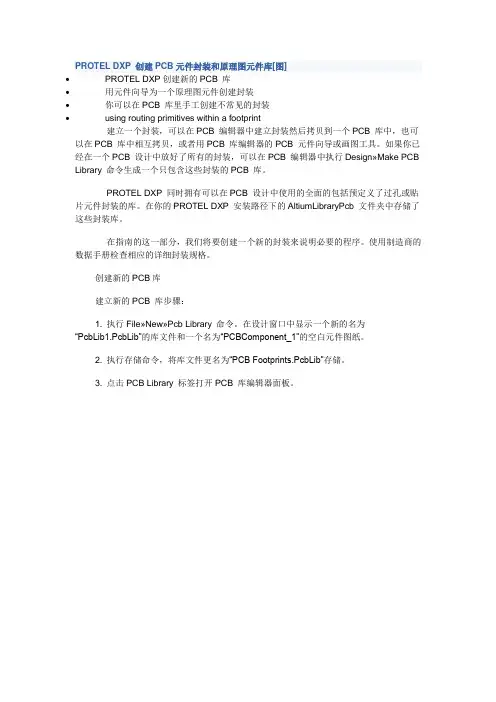

PROTEL DXP 创建PCB元件封装和原理图元件库[图]∙PROTEL DXP创建新的PCB 库∙用元件向导为一个原理图元件创建封装∙你可以在PCB 库里手工创建不常见的封装∙using routing primitives within a footprint建立一个封装，可以在PCB 编辑器中建立封装然后拷贝到一个PCB 库中，也可以在PCB 库中相互拷贝，或者用PCB 库编辑器的PCB 元件向导或画图工具。
如果你已经在一个PCB 设计中放好了所有的封装，可以在PCB 编辑器中执行Design»Make PCB Library 命令生成一个只包含这些封装的PCB 库。
PROTEL DXP 同时拥有可以在PCB 设计中使用的全面的包括预定义了过孔或贴片元件封装的库。
在你的PROTEL DXP 安装路径下的AltiumLibraryPcb 文件夹中存储了这些封装库。
在指南的这一部分，我们将要创建一个新的封装来说明必要的程序。
使用制造商的数据手册检查相应的详细封装规格。
创建新的PCB库建立新的PCB 库步骤：1. 执行File»New»Pcb Library 命令。
在设计窗口中显示一个新的名为“PcbLib1.PcbLib”的库文件和一个名为“PCBComponent_1”的空白元件图纸。
2. 执行存储命令，将库文件更名为“PCB Footprints.PcbLib”存储。
3. 点击PCB Library 标签打开PCB 库编辑器面板。
4. 现在你可以使用PCB 库编辑器中的命令添加，移除或者编辑新PCB 库中的封装元件了。
使用PCB元件向导PCB 库编辑器包含一个元件向导，它用于创建一个元件封装基于你对一系列问题的回答。
我们将用向导建立一个DIP14 封装。
其步骤如下：1. 执行Tools»New Component 命令或者在PCB 库编辑器中点击Add 按钮。
PROTEL99SE的SCH原理图元件库的建立方法
SCH原理图元件库的建立方法：
(1)、打开protest99 se软件，在“Documents”文件夹下创建元件库，右键鼠标选择“New”
(2)、如下列图，选择SCH元件库的建立图标(Schematic Library Document)
(3)、修改SCH元件库文件的名字
(4)、双击SCH元件库图标，进入元件库编辑界面，默认有一个元件名，可以直接建立
或者删除新建。
新建如下列图：
(5)、点击后弹出一个新建窗口，输入元件名称：
(6)、在工具里面点击矩形图标,如下列图:
(7)、在0.0坐标的位置放置矩形图标，拖动矩形工具拉出适当的大小。
(8)、在工具里面再点击下列图的元件角的图标
(9)、按键盘上的“Tab”键，对此元件脚进行初始设置，主要是设置元件脚的名字(name)和
标号(number)，name主要输入元件脚的功能，比方：VCC、P01等，number输入：数字或A、K、B、E、C等
(10)、对元件脚设置完毕后，放置时需要注意的是带圆点的一边一定要再矩形框的外面，这个圆点是连接电气线路的关键点。
放置后的效果如下列图：
(11)、芯片管脚全部放置完成后需要对元件的封装和进行设置设置元件的编号和封装(例如：U?和DIP8)。
(12)、建立放大电路的SCH库
〔12-1〕、先制作放大电路的1路
〔12-2〕、再通过“Ner Part”制作第二个放大电路〔12-3〕、制作后的效果如下列图：
(13)、建立完元件库后发现名称错误，修改的方法：
点击“Tools菜单”内的“Rename Component”进修修改。
Protel99SE原理图元件的制作
Protel99SE原理图元件的制作一．实验目的：1．掌握Protel99SE软件原理图元件库的编辑与管理2．掌握绘制元件符号的方法3．掌握编辑已有元件符号的方法二．实验内容1．在实验1创建的设计数据库下，新建一个原理图元件库文件，命名为“你的姓名全拼_Favorate.lib”（比如：Lixiaofang_Favorate.lib）2．打开原理图元件库Protel DOS Schematic Libraries.ddb文件，浏览7426、7437、74132元件，看看是否与74ALS00的图形一样？并把74LS00元件复制到“你的姓名全拼_Favorate.lib”元件库中。
3．设置电路图纸设置为A4。
绘制一个半径为20mil，线宽为Medium的半圆弧线；绘制一个半径为20mil的圆形；并将所绘制图形粘贴到实验报告中！4．在自己建的元件库文件“你的姓名全拼_Favorate.lib”中创建数码管REDCA和4006芯片2个元件：制作如图1所示的数码管符号，元件名为REDCA，元件外形尺寸为90mil×60mil，引脚长度为默认长度。
图1 数码管REDCA表1 数码管REDCA的引脚属性(2) 绘制如图2所示的4006，元件封装设置为DIP14，元件外形尺寸为90mil×80mil，引脚长度为20mil，各引脚信息如下：图2 元件4006（注意：引脚7和14被隐藏了）表2 4006各引脚信息5拼_Favorate.lib”元件库中。
6．打开Miscellaneous Devices.ddb元件库中的DIODE元件，修改引脚号属性：将引脚号A改为1，引脚号K改为2；并将修改后的DIODE元件复制到“你的姓名全拼_Favorate.lib”元件库中。
7．将自建的“你的姓名全拼_Favorate.lib”文件导出到Design Explorer 99 SE\Library\Sch 文件夹中，并从实验1中创建的原理图文件中添加“你的姓名全拼_Favorate.lib”元件库。
Protel99se教程六：创建原理图元件库
Protel99se教程六：创建原理图元件库
在我们平时使用protel99se进行电路以及PCB设计的时候,系统自带的元件库和PCB封装库,只有一小部分,大部份元件的元件库以及封装库,我们都需要自己制作,使用protel99se,我们可以很容易的制作自己需要的元件库,以供使用,在本节protel99se教程中,我们就是给大家演示,如何制作自己的SCH元件库
第一步:进入protel99se的原理图编辑器
第二步:新建一个元件
第三步:绘制SCH元件以及放入元件的管脚
第四步:给新建的元件改名
第五步:绘制制元件的外形以及放入说明文字
绘制好元件库,我们可以保存好,那么,我们绘制的元件,将会保存进入我们的元件库当中了,我们在画SCH原理图的时候,就可以调用这些元件了.
在下一课当中,我们将给大家讲解,如何制作PCB封装库.。
Protel 99SE 实用教程第5章 元件库与自制元件
图5.5 绘制元件
（6）在放置引脚的浮动状态时按“Tab” 键，或双击引脚后设置引脚属性，如图 5.6所示。度
图 5.6引脚属性设置 引脚属性设置 图5.6
（7）元件绘制完成后单击菜单命令Tools | Rename Component，将图形命名为“三 相交流电动机”，如图5.7所示。
第二个部件 第二个部件
图5.12 LF324的第二个部件
（3）按照同样的方法分别绘制部件三和 部件四，如图5.13所示。
图5.13 部件三和部件四
5.3 加载自制元件库并放置元件
（1）打开一个原理图文件，切换到元件 库管理器中，如图5.14所示。
图5.14 添加元件库
（2）在元件库列表中选择“My CAD.ddb”， 单击“Add”按钮可将元件库文件加到下方 的元件库列表中，单击“OK”按钮将自制 元件加到元件库管理器中，如图5.15所示。
图5.7 重命名元件
（8）单击“OK”按钮，保存完成后的元 件，如图5.8所示。 （9）建立下一个新元件。如图5.9所示。
当前元件名称
图 5.8 5.8 完成的元件 图 完成的元件
图5.9 添加新元件
元件列表 元件绘图区
图 5.10 绘制新元件 绘制新元件 图5.10
5.2 多部件元件的制作
图5.2 新建元件库文件
（3）双击图标打开元件库文件，并切换 到“Browse Sch library”元件库管理器 选项卡，如图5.3所示。 （4）绘制元件。如图5.4所示。
元件库管理器
第二象限 元件绘图工具 第一象限
新建元件默认名称
第四象限
第三象限
图 5.3 元件绘图区 图 5.3 元件绘图区
（1）在元件库管理器中添加一个元件， 经更名后为LF324，根据要求画出此元 件中的第一个部件，如图5.11所示。
Protel 99SE原理图与PCB设计操作指南
Protel 99SE原理图与PCB设计操作指南Protel 99SE是个庞大的EDA软件和完整的全方位电路设计系统，其包含了电路原理图设计、电路的数/模混合仿真、多层印制电路板设计（包含印制电路板自动布线）、可编程逻辑器件设计、图表生成、电路表格生成、支持宏操作等功能。
（建议学生用自己的学号在D盘新建文件夹）一、原理图设计1、建立设计文件库把与设计相关的所有设计文件，如原理图、PCB等文件都存储在同一个综合设计库中，并在同一个综合设计编辑窗口中显示。
同时设计文件库也保存文件夹及设计的层次信息。
Protel 99SE设计文件库文件的扩展名是.ddb。
双击Protel 99SE图标，出现设计管理器（Design Explorer）界面，其左边是管理窗口Explorer（若没有，可选择View\Design Manager）。
选择File\New或File\New Design…菜单，出现New Design Database对话框，其中Design Storage Type选项选MS Access database方式；设计文件库名默认为MyDesign.ddb（建议学生用自己的学号作为设计文件库名）；点击B rowse…可以选择要保存的文件夹，点击OK确定。
设计文件库MyDesign.ddb包括Design Team、Recycle Bin（垃圾箱）和Documents目录。
2、新建设计工作区以及环境参数设置双击设计文件库（MyDesign.ddb）中的Documents目录，此时该目录下为空。
选择菜单File\New…或在Documents的空目录下单击鼠标右键选择N ew…，出现New Document窗口，选择Schematic Document（原理图文件）并点击OK确定，在Documents 目录下将出现原理图文件名，默认为Sheet1.sch，可以根据需要更改该文件名。
在新建的原理图文件名（Sheet1.sch）图标上双击鼠标左键，则打开该原理图文件，然后选择菜单Design\Options…，出现Document Options窗口，可以进行工作区大小（Standard Style）设置及网格（Grids）设置，还可以设置工作区的背景颜色等。
运用Protel99 进行PCB设计的完整方法流程
运用Protel99 进行PCB设计的完整方法流程在《Protel99软件中原理图设计流程技巧全集》中，我们已经介绍了关于Protel99下原理图设计的完整流程及设计方法技巧，从基本的新建数据库文件到网表的形成都有详细介绍。
那么在完整的设计过程中，网表形成后，下一步就进行PCB设计。
因此，本文接下来探讨关于Protel99下PCB设计的完整方法流程。
一、板框导航首先要画一个边框，我们可以借助板框导航，来画边框。
在"File"下选择"New"中的"Wizards",在选取"Prin ted Circuit Board Wizard",点击"OK"即可，按照显示对话框的每一步提示，完成板框设计。
二、建立PCB文件要进行PCB设计，必须有原理图，根据原理图才能画出PCB图。
按照上述板框导航生成一张"IBM XT bus format"形式的印制板边框。
选择PCB设计窗口下的"Design"中的"Add/R emove Library"，在对话框上选择"4 Port Serial Interface.ddb",在"\Design Explo rer 99\Examples"文件夹中选取，点取"Add",然后"OK"关闭对话框。
在左侧的导航树上，打开"4 Port Serial Interface.prj"原理图文件，选择"Design"下的"Update PCB", 点取"Apply","Update Design"对话框被打开，点取"Execute"选项。
Protel 99 se 实验二制作原理图元件及元件库
实验二制作原理图元件及元件库一、实验目的1、掌握元器件库编辑器的功能和基本操作。
2、掌握用元器件库来制作电路元器件。
3、Drawing Tools工具栏的使用。
二、实验原理在原理图编辑过程中，由于下列原因之一，可能需要修改已有元件的电气图形符号或创建新元件的电气图形符号：(1) 在Protel99元件电气图形符号库文件中找不到所需元件的电气图形符号。
(2) 元件图形符号不符合要求，例如分立元件电气图形库Miscellaneous.lib 中二极管、三极管的电气图形符号与GB 4728－85标准不一致。
（3）元件电气图形符号库内引脚编号和PCB元件库引脚编号不一致。
（4）元件电气图形符号尺寸偏大，如引脚过长，则占用图纸较多。
此时就应该使用元件电气图形符号编辑器来修改或者制作元件。
三、实验器材及仪器计算机及其PROTEL 99 SE软件四、实验内容及步骤1、新建一个项目文件，新建原理图库文件，将文档名修改为Mylib.lib。
2、元器件库编辑器的基本操作。
设置文档参数，可视栅格为10mil，捕获栅格为5 mil，图纸大小为A4；熟悉画图工具栏的使用。
3、修改原件图形符号，Miscellaneous Device.ddb 元件库中的NPN 三极管元件图形符号修改为图2-1形式。
图2-14、用画图工具栏绘制Normal格式的元器件。
绘制图2-2所示元器件，名为P89C51RD2，大小为130*250 mm管脚20为GND，40脚为VCC ,管脚18、19、31为输入脚，管脚29、30为输出脚，其余管脚的电气属性为IO，元器件封装为DIP40。
图2-25、制作LED数码显示器，元器件图形如图2-3。
亦可绘制课本图2-116形式的LED数码显示器。
图2-36、在一张空白原理图中调用自己设计的新元件。
五、思考题1．简述绘制原理图过程中如何使用自己设计的新元件的方法和步骤。
2．设计一个新元件时应注意哪些问题?。
Protel99入门添加元器件库
快速入门
1／241
基本操作步骤
第一步
一、新建数据库文件 新建数据库文件（XXX.ddb)，考试时XXX要求用考生
的姓名替代。 操作：双击桌面 图标，软件自动打开。
用鼠标选择主菜单上File(文件) → New(新建)
2／241
点新建文件后出现
路径改为 D:/考试
D:/考试
这一项暂不设置 文件名改为 姓名.ddb XXX.ddb 改路径点”浏览”
4／241
在弹出的对话框中选择原理图设计文件
印刷板 印刷板
设计文 封装库
件
文件
原理图设 计文件
原理图元 件编辑器
选择完毕后 点ＯＫ
5／241
第二步
设置原理图文件中的图纸 双击图纸边框外的任意位置，在弹出的设置框中进行图
纸的设置，设置项目有： 1、框左边：⑴图纸的方向；⑵标题栏类型；⑶是否有标题 栏；⑷是否双线框；⑸是否单线框；⑹图纸的边框颜色； ⑺图纸的底色。 2、框中间： ⑴捕获网格尺寸； ⑵可视网格尺寸； ⑶电气 网格尺寸；⑷系统字体大小。 3、框右边： ⑴标准图纸尺寸； ⑵自定义图纸尺寸内容有： ①X方向尺寸；②Y方向尺寸；③X方向边框分格数；④Y方 向边框分格数；⑤双线框线间距离。
6／241
图纸选项 图纸信息
图纸方向
可视 网格 图纸样式 尺寸
捕获 网格 尺寸
标签框
双线框
单线框 外框 颜色
电气 网格
ቤተ መጻሕፍቲ ባይዱ
图纸底色
系统字体和字号
图纸属性对话框
标准 图纸 选择
自定义图 纸尺寸
宽度 高度 Ｘ区域 Ｙ区域 双线框 宽度
7／241
Protel99SE创建PCB元件介绍
8.1 认 识 元 件 8.2 启动PCB元件库编辑器 8.3 关于PCB元件库编辑器 8.4 创建一个PCB元件 8.5 利用向导创建PCB新元件
8.1 认 识 元 件
8.1.1 原理图元件与PCB元件
8.1.2 针脚式元件
所谓针脚式元件，就是元件的引脚 是一根导线，安装元件时该导线必须通 过焊盘穿过电路板焊接固定。所以在电 路板上，该元件的引脚要有焊盘，焊盘 必须钻一个能够穿过引脚的孔（从顶层 钻通到底层），图8-3为针脚式元件的封 装图，其中的焊盘属性中的Layer板层属 性必须设为MultiLayer。
Protel99SE教程-第1-4章
第9章 电路板的设计规则
9.1 设 计 规 则 9.2 设计规则检查
9.1 设 计 规 则
9.1.1 设计规则概述
在PCB窗口中执行菜单命令【Design】 /【Rules】将出现如图9-1所示的设计规则 （Design Rules）设置对话框。
9.1.2 布线设计规则设置
在自己制作元件时，一般用 【Place】 菜单下的命令来完成。而与之对应的有一 个如图8-9所示的放置工具栏。
8.4 创建一个PCB元件
8.5 利用向导创建PCB新元件
可以执行菜单命令【Tools】/【New Component】或单击元件编辑浏览器上的 【Add】按钮，弹出如图8-14所示的对话 框。
单击【Next】按钮将正式进入PCB元件向 导。这时，程序将弹出如图8-15所示的对 话框。
在这里可以设定元件的外形形式。
图8-16所示的对话框。 可以在这里设定焊盘尺寸。
图8-17所示的对话框。 它用于设定新元件引脚的相对
位置与间距。
