中国石油天然气集团公司安全目视化管理规范
安全目视化管理规范(中石油)
安全目视化管理规范本文件的使用和修订仅用于中国石油的业务活动本文件的所有版权归中国石油所有目录1 范围和应用领域 (1)1.1目的 (1)1.2适用范围 (1)1.3应用领域 (1)2 参考文件 (1)3 术语和定义 (1)4 管理职责 (2)5 管理要求 (2)5.1人员目视管理 (2)5.2工器具目视管理 (3)5.3设备目视管理 (3)5.4工艺目视管理 (4)5.5生产作业现场的目视管理 (5)6 管理系统 (6)6.1资源支持 (6)6.2管理记录 (6)6.3审核要求 (6)6.4复核与更新 (6)6.5偏离管理 (6)6.6培训和沟通 (6)6.7解释 (7)附录A 特种作业资格合格目视标签 (8)附录B 隔离标签 (9)本文件的使用和修订仅用于中国石油的业务活动本文件的所有版权归中国石油所有1 范围和应用领域1.1 目的为规范人员、工器具、工艺设备和生产作业现场安全管理，采用简单、明确、易于辨别的目视化管理方法,特制定本规范。
1.2 适用范围本规范适用于中国石油所属企业，包括中国石油控股的合资企业，以及为中国石油服务的承包商。
1.3 应用领域本规范适用于油气勘探开发生产、炼油化工生产、储运销售、石油贸易、工程技术服务、石油装备制造、后勤辅助生产等生产作业场所的现场安全管理。
2 参考文件GB7144 气瓶颜色标志GB16804气瓶警示标签GB2893 安全色GB16179 安全标志使用导则GBZ 158 工作场所职业病危害警示标识Q/SY134 石油化工管道安全标志色管理规范SY6355 石油天然气生产专用安全标志SY5743 石油企业职工劳动防护服装SY/T0043 油气田地面管线和设备涂色规范SHS01034 设备及管道涂层检修规范3 术语和定义3.1 目视化管理通过颜色、标识、标签等方式区分或鉴别工器具、工艺设备的使用状态、特性以及生本文件的使用和修订仅用于中国石油的业务活动本文件的所有版权归中国石油所有产作业场所的危险状态、人员身份及资质等的现场安全管理方法。
中国石油天然气集团公司安全目视化管理规范标准版本
文件编号：RHD-QB-K1280中国石油天然气集团公司安全目视化管理规范标准版本（管理制度范本系列）编辑：XXXXXX查核：XXXXXX时间：XXXXXX中国石油天然气集团公司安全目视化管理规范标准版本操作指导：该管理制度文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时必须遵循的程序或步骤。
，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。
第一条为规范中国石油天然气集团公司（以下简称集团公司）人员、工器具、设备设施和生产作业区域的安全目视化管理，特制定本规范。
第二条本规范适用于集团公司所属企事业单位。
第三条本规范中安全目视化管理是指通过安全色、标签、标牌等方式，明确人员的资质和身份、工器具和设备设施的使用状态，以及生产作业区域的危险状态的一种现场安全管理方法。
目的是提示危险和方便现场管理。
第四条本规范中工器具是特指脚手架、压缩气瓶、移动式发电机、电焊机、检测仪器、电动工具、手动起重工具、气动（液压）工具、便携式梯子。
第五条各企业应统一安全目视化管理标识，相关职能部门负责组织实施。
第六条各种安全色、标签、标牌的使用应符合国家和行业有关规定和标准的要求。
第七条安全色、标签、标牌的使用应考虑夜间环境，以满足需要。
第八条用于喷涂、粘贴于设备设施上的安全色、标签、标牌等不能含有氯化物等腐蚀性物质。
第九条安全色、标签、标牌等应定期检查，以保持整洁、清晰、完整，如有变色、褪色、脱落、残缺等情况时，须及时重涂或更换。
第十条企业内部员工进入生产作业场所，应按照有关规定统一着装。
外来人员（承包商员工，参观、检查、学习等人员）进入生产作业场所，着装应符合生产作业场所的安全要求，并与内部员工有所区别。
第十一条所有进入钻井、井下作业、炼化生产区域、油气集输站（场）、油气储存库区、油气净化厂等易燃易爆、有毒有害生产作业区域的人员，应佩戴入厂（场）证件。
第十二条内部员工和外来人员的入厂(场)证件式样应不同，区别明显，易于辨别。
中石油目视化管理方案

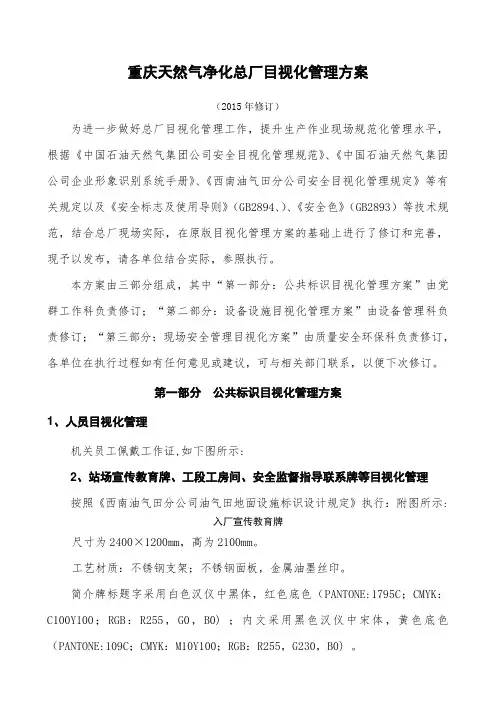

中石油目视化管理方案重庆天然气净化总厂目视化管理方案(2015年修订)为进一步做好总厂目视化管理工作,提升生产作业现场规范化管理水平, 根据《中国石油天然气集团公司安全目视化管理规范》、《中国石油天然气集团公司企业形象识别系统手册》、《西南油气田分公司安全目视化管理规定》等有关规定以及《安全标志及使用导则》 (GB2894、 ) 、《安全色》 (GB2893)等技术规范,结合总厂现场实际,在原版目视化管理方案的基础上进行了修订和完善, 现予以发布,请各单位结合实际,参照执行。
本方案由三部分组成, 其中“ 第一部分:公共标识目视化管理方案” 由党群工作科负责修订; “ 第二部分:设备设施目视化管理方案” 由设备管理科负责修订; “ 第三部分:现场安全管理目视化方案” 由质量安全环保科负责修订, 各单位在执行过程如有任何意见或建议,可与相关部门联系,以便下次修订。
第一部分公共标识目视化管理方案1、人员目视化管理机关员工佩戴工作证 , 如下图所示2、站场宣传教育牌、工段工房间、安全监督指导联系牌等目视化管理按照《西南油气田分公司油气田地面设施标识设计规定》执行:附图所示 :入厂宣传教育牌尺寸为2400×1200mm ,高为 2100mm 。
工艺材质:不锈钢支架;不锈钢面板,金属油墨丝印。
简介牌标题字采用白色汉仪中黑体,红色底色(PANTONE:1795C; CMYK : C100Y100; RGB :R255, G0, B0) ;内文采用黑色汉仪中宋体,黄色底色(PANTONE:109C; CMYK :M10Y100; RGB :R255, G230, B0) 。
平面布臵及逃生路线牌为白底黑字,站场标题字体采用汉仪中黑体。
工段工作房标识图例工作房外门右侧墙面设臵注明房间功能、名称的标识牌,标识牌尺寸450×300mm ,中心高度为 1.7m ,距墙边 200mm ,字高 70mm ;内门标识牌设臵在门体上方居中位臵, 内门标牌尺寸300×150mm , 中心高度为 1.7m, 字高 50mm 。
安全目视化管理办法(标准版)
安全目视化管理办法第一章总则第一条为规范油田公司人员、工器具、设备设施和生产作业区域的安全目视化管理，依据《中国石油天然气集团公司安全目视化管理规范》（安全[2009]552号）的要求，特制定本办法。
第二条本办法适用于油田公司所属各单位，以及承包商的安全目视化管理。
第三条本办法中安全目视化管理是指通过安全色、标签、标牌等方式，明确人员的资质和身份、工器具和设备设施的使用状态，以及生产作业区域的危险状态的一种现场安全管理方法。
目的是提示危险和方便现场管理。
第四条每月必须检查安全色、标签、标牌等，以保持整洁、清晰、完整，如有变色、褪色、脱落、残缺等情况时，必须及时重涂或更换。
第五条各种安全色、标签、标牌的使用应符合国家和行业有关规定和标准的要求，常用标准名称如下：（一）GB 2893-2008 安全色（二）GB 2894-2008 安全标志及其使用导则（三）GB 13495-1992 消防安全标志（四）GB 5768.1-2009 道路交通标志和标线第一部分总则（五）GB 5768.2-2009 道路交通标志和标线第二部分道路交通标志（六）GB 5768.3-2009 道路交通标志和标线第三部分道路交通标线（七）GB 7144-1999 气瓶颜色标志（八）SY 6355-1998 石油天然气生产专用安全标志（九）Q/SY134-2005 石油化工管道安全标志色管理规范（十）Q/SY1129-2007 安全帽生产与使用管理规范（十一）SY/T0043-2006 油气田地面管线和设备涂色规范（十二）GBZ158-2003 工作场所职业病危害警示标识（十三）Q/SY 169-2007 劳动防护服装基本规定第二章术语和定义第六条目视化管理：通过颜色、标识、标签等方式区分或鉴别工器具、工艺设备的使用状态、特性，以及生产作业场所的危险状态、人员身份及资质等的现场安全管理方法。
第七条安全色：传递安全信息含义的颜色，包括红、蓝、黄、绿四种颜色。
中石油目视化管理方案
重庆天然气净化总厂目视化管理方案（2015年修订）为进一步做好总厂目视化管理工作，提升生产作业现场规范化管理水平，根据《中国石油天然气集团公司安全目视化管理规范》、《中国石油天然气集团公司企业形象识别系统手册》、《西南油气田分公司安全目视化管理规定》等有关规定以及《安全标志及使用导则》（GB2894、）、《安全色》（GB2893）等技术规范，结合总厂现场实际，在原版目视化管理方案的基础上进行了修订和完善，现予以发布，请各单位结合实际，参照执行。
本方案由三部分组成，其中“第一部分：公共标识目视化管理方案”由党群工作科负责修订；“第二部分：设备设施目视化管理方案”由设备管理科负责修订；“第三部分：现场安全管理目视化方案”由质量安全环保科负责修订，各单位在执行过程如有任何意见或建议，可与相关部门联系，以便下次修订。
第一部分公共标识目视化管理方案1、人员目视化管理机关员工佩戴工作证,如下图所示:2、站场宣传教育牌、工段工房间、安全监督指导联系牌等目视化管理按照《西南油气田分公司油气田地面设施标识设计规定》执行：附图所示:入厂宣传教育牌尺寸为2400×1200mm，高为2100mm。
工艺材质：不锈钢支架；不锈钢面板，金属油墨丝印。
简介牌标题字采用白色汉仪中黑体，红色底色（PANTONE:1795C；CMYK：C100Y100；RGB：R255，G0，B0) ；内文采用黑色汉仪中宋体，黄色底色（PANTONE:109C；CMYK：M10Y100；RGB：R255，G230，B0) 。
平面布置及逃生路线牌为白底黑字，站场标题字体采用汉仪中黑体。
工段工作房标识图例工作房外门右侧墙面设置注明房间功能、名称的标识牌，标识牌尺寸450×300mm，中心高度为1.7m，距墙边200mm，字高70mm；内门标识牌设置在门体上方居中位置，内门标牌尺寸300×150mm，中心高度为1.7m,字高50mm。
安全目视化管理办法
编号：SM-ZD-53412 安全目视化管理办法Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.编制：____________________审核：____________________批准：____________________本文档下载后可任意修改安全目视化管理办法简介：该制度资料适用于公司或组织通过程序化、标准化的流程约定，达成上下级或不同的人员之间形成统一的行动方针，从而协调行动，增强主动性，减少盲目性，使工作有条不紊地进行。
文档可直接下载或修改，使用时请详细阅读内容。
第一章总则第一条为规范油田公司人员、工器具、设备设施和生产作业区域的安全目视化管理，依据《中国石油天然气集团公司安全目视化管理规范》（安全[2009]552号）的要求，特制定本办法。
第二条本办法适用于油田公司所属各单位，以及承包商的安全目视化管理。
第三条本办法中安全目视化管理是指通过安全色、标签、标牌等方式，明确人员的资质和身份、工器具和设备设施的使用状态，以及生产作业区域的危险状态的一种现场安全管理方法。
目的是提示危险和方便现场管理。
第四条每月必须检查安全色、标签、标牌等，以保持整洁、清晰、完整，如有变色、褪色、脱落、残缺等情况时，必须及时重涂或更换。
第五条各种安全色、标签、标牌的使用应符合国家和行业有关规定和标准的要求，常用标准名称如下：（一） GB 2893-2008 安全色（二） GB 2894-2008 安全标志及其使用导则（三） GB 13495-1992 消防安全标志（四） GB 5768.1-2009 道路交通标志和标线第一部分总则（五） GB 5768.2-2009 道路交通标志和标线第二部分道路交通标志（六） GB 5768.3-2009 道路交通标志和标线第三部分道路交通标线（七） GB 7144-1999 气瓶颜色标志（八） SY 6355-1998 石油天然气生产专用安全标志（九） Q/SY134-2005 石油化工管道安全标志色管理规范（十） Q/SY1129-2007 安全帽生产与使用管理规范（十一） SY/T0043-2006 油气田地面管线和设备涂色规范（十二） GBZ158-2003 工作场所职业病危害警示标识（十三） Q/SY 169-2007 劳动防护服装基本规定第二章术语和定义第六条目视化管理：通过颜色、标识、标签等方式区分或鉴别工器具、工艺设备的使用状态、特性，以及生产作业场所的危险状态、人员身份及资质等的现场安全管理方法。
最新整理安全目视化管理办法.docx
最新整理安全目视化管理办法第一章总则第一条为规范油田公司人员、工器具、设备设施和生产作业区域的安全目视化管理，依据《中国石油天然气集团公司安全目视化管理规范》（安全[20xx]552号）的要求，特制定本办法。
第二条本办法适用于油田公司所属各单位，以及承包商的安全目视化管理。
第三条本办法中安全目视化管理是指通过安全色、标签、标牌等方式，明确人员的资质和身份、工器具和设备设施的使用状态，以及生产作业区域的危险状态的一种现场安全管理方法。
目的是提示危险和方便现场管理。
第四条每月必须检查安全色、标签、标牌等，以保持整洁、清晰、完整，如有变色、褪色、脱落、残缺等情况时，必须及时重涂或更换。
第五条各种安全色、标签、标牌的使用应符合国家和行业有关规定和标准的要求，常用标准名称如下：（一）GB 2893-20xx 安全色（二）GB 2894-20xx 安全标志及其使用导则（三）GB xxx95-1992 消防安全标志（四）GB 5768.1-20xx 道路交通标志和标线第一部分总则（五）GB 5768.2-20xx 道路交通标志和标线第二部分道路交通标志（六）GB 5768.3-20xx 道路交通标志和标线第三部分道路交通标线（七）GB 7144-1999 气瓶颜色标志（八）SY 6355-1998 石油天然气生产专用安全标志（九）Q/SYxxx-20xx 石油化工管道安全标志色管理规范（十）Q/SY1129-20xx 安全帽生产与使用管理规范（十一）SY/T0043-20xx 油气田地面管线和设备涂色规范（十二）GBZxxx-20xx 工作场所职业病危害警示标识（十三）Q/SY 169-20xx 劳动防护服装基本规定第二章术语和定义第六条目视化管理：通过颜色、标识、标签等方式区分或鉴别工器具、工艺设备的使用状态、特性，以及生产作业场所的危险状态、人员身份及资质等的现场安全管理方法。
第七条安全色：传递安全信息含义的颜色，包括红、蓝、黄、绿四种颜色。
安全目视化管理规范
yuanhse@
第 25 页
工器具安全目视化
制度或程序，企业归口管理部门具体负责安全目视化管理制度 或程序的执行，并提供培训、监督和考核。 企业HSE部门对安全目视化管理制度或程序的执行提供咨询、 支持和审核。 企业基层单位按要求执行本单位安全目视化管理制度或程序， 并对安全目视化管理提供培训、日常监督。 相关员工接受培训，执行安全目视化管理制度或程序。
公司员工 外来参观人员 承包商
yuanhse@
第 16 页
人员安全目视化
通过安全帽颜色和（或）标牌区分不同类型的人员， 安全帽颜色区分执行Q/SY 1129-2007《安全帽生产与 使用管理规范》的要求。
yuanhse@
第 17 页
人员安全目视化
所有进入易燃易爆、有毒有害生产区域人员应遵守出 入厂（场）安全要求，佩戴入厂（场）证件（标牌）
工器具
特指脚手架、压缩气瓶、移动式发电机、电焊机 、检测仪器、电动工具、手动起重工具、气动（液压 ）工具、便携式梯子等。
yuanhse@
第9页
术语和定义
定制管理 对生产作业现场使用的机具、车辆、消防器材、
工器具、急救设施、便携式仪器等物品，在其周围画 线（必要时可增加文字标识）标明其放置的位置，物 品移走后，能清楚识别出该位置对应的物品，以实现 物品摆放整齐有序、取用方便、符合规范。
b) 保护性隔离适用于容易造成人员坠落、有毒有害物质喷溅、路面 施工以及其他防止人员随意进入的区域。实施保护性隔离时，应采用 围栏标识出隔离区域。
中国石油天然气集团公司安全目视化管理规范(正式)
编订：__________________单位：__________________时间：__________________中国石油天然气集团公司安全目视化管理规范(正式)Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-9178-92 中国石油天然气集团公司安全目视化管理规范(正式)使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
第一条为规范中国石油天然气集团公司（以下简称集团公司）人员、工器具、设备设施和生产作业区域的安全目视化管理，特制定本规范。
第二条本规范适用于集团公司所属企事业单位。
第三条本规范中安全目视化管理是指通过安全色、标签、标牌等方式，明确人员的资质和身份、工器具和设备设施的使用状态，以及生产作业区域的危险状态的一种现场安全管理方法。
目的是提示危险和方便现场管理。
第四条本规范中工器具是特指脚手架、压缩气瓶、移动式发电机、电焊机、检测仪器、电动工具、手动起重工具、气动（液压）工具、便携式梯子。
第五条各企业应统一安全目视化管理标识，相关职能部门负责组织实施。
第六条各种安全色、标签、标牌的使用应符合国家和行业有关规定和标准的要求。
第七条安全色、标签、标牌的使用应考虑夜间环境，以满足需要。
第八条用于喷涂、粘贴于设备设施上的安全色、标签、标牌等不能含有氯化物等腐蚀性物质。
第九条安全色、标签、标牌等应定期检查，以保持整洁、清晰、完整，如有变色、褪色、脱落、残缺等情况时，须及时重涂或更换。
0085 QSY1643-2013安全目视化管理导则
企业标准Q/SYXXXX—XXXX 安全目视化管理导则中国石油天然气集团公司发 布Q/SY XXXX—XXXX目 次前言 (II)1 范围 (3)2 规范性引用文件 (3)3 术语和定义 (3)4 职责 (3)5 管理要求 (3)5.1 基本要求 (3)5.2 人员目视化管理 (4)5.3 工器具目视化管理 (4)5.4 设备设施目视化管理 (4)5.5 生产作业区域目视化管理 (4)6 审核、偏离、培训和沟通 (4)6.1 审核 (4)6.2 偏离 (5)6.3 培训和沟通 (5)附录A（资料性附录） 油气生产现场安全目视化管理 (6)附录B（资料性附录） 炼化装置安全目视化管理 (14)附录C（资料性附录） 物探作业安全目视化管理 (21)附录D（资料性附录） 钻井作业安全目视化管理 (30)附录E（资料性附录） 管道运行安全目视化管理 (44)IQ/SY XXXX—XXXXII前 言本标准按照GB/T 1.1 -2009给出的规则起草。
本标准由中国石油天然气集团公司健康安全环保专业标准化技术委员会提出并归口。
本标准起草单位：中国石油集团安全环保技术研究院、中国石油锦州石化公司、中国石油塔里木油田公司。
本标准主要起草人：杜民、张敏、叶明新、陈秋菊、刘鹏、李青、张国兴、赖康、常兴乾、李军。
Q/SY XXXX—XXXX安全目视化管理导则1 范围本标准规定了人员、工器具、设备设施和生产作业区域的安全目视化管理要求。
本标准适用于集团公司所属企业生产作业场所的现场安全管理。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 2894-2008 安全标志及其使用导则GB 7144-1999 气瓶颜色标志GB 16804-2011 气瓶警示标签Q/SY 134-2005 石油化工管道安全标志色管理规范Q/SY 1129-2007 安全帽生产与使用管理规范Q/SY 1266-2010 油气管道设施锁定管理规范3 术语和定义下列术语和定义适用于本标准。
中国石油天然气集团公司安全目视化管理规范(最新版)
中国石油天然气集团公司安全目视化管理规范(最新版)Safety management is an important part of enterprise production management. The object is the state management and control of all people, objects and environments in production.( 安全管理 )单位：______________________姓名：______________________日期：______________________编号：AQ-SN-0712中国石油天然气集团公司安全目视化管理规范(最新版)第一条为规范中国石油天然气集团公司（以下简称集团公司）人员、工器具、设备设施和生产作业区域的安全目视化管理，特制定本规范。
第二条本规范适用于集团公司所属企事业单位。
第三条本规范中安全目视化管理是指通过安全色、标签、标牌等方式，明确人员的资质和身份、工器具和设备设施的使用状态，以及生产作业区域的危险状态的一种现场安全管理方法。
目的是提示危险和方便现场管理。
第四条本规范中工器具是特指脚手架、压缩气瓶、移动式发电机、电焊机、检测仪器、电动工具、手动起重工具、气动（液压）工具、便携式梯子。
第五条各企业应统一安全目视化管理标识，相关职能部门负责组织实施。
第六条各种安全色、标签、标牌的使用应符合国家和行业有关规定和标准的要求。
第七条安全色、标签、标牌的使用应考虑夜间环境，以满足需要。
第八条用于喷涂、粘贴于设备设施上的安全色、标签、标牌等不能含有氯化物等腐蚀性物质。
第九条安全色、标签、标牌等应定期检查，以保持整洁、清晰、完整，如有变色、褪色、脱落、残缺等情况时，须及时重涂或更换。
第十条企业内部员工进入生产作业场所，应按照有关规定统一着装。
外来人员（承包商员工，参观、检查、学习等人员）进入生产作业场所，着装应符合生产作业场所的安全要求，并与内部员工有所区别。
中石油目视化管理方案
中石油目视化管理方案重庆天然气净化总厂目视化管理方案（2015年修订)为进一步做好总厂目视化管理工作，提升生产作业现场规范化管理水平, 根据《中国石油天然气集团公司安全目视化管理规范》、《中国石油天然气集团公司企业形象识别系统手册》、《西南油气田分公司安全目视化管理规定》等有关规定以及《安全标志及使用导则》 (GB2894、）、《安全色》 (GB2893)等技术规范，结合总厂现场实际，在原版目视化管理方案的基础上进行了修订和完善，现予以发布,请各单位结合实际，参照执行。
本方案由三部分组成, 其中“ 第一部分：公共标识目视化管理方案” 由党群工作科负责修订；“ 第二部分：设备设施目视化管理方案 " 由设备管理科负责修订；“ 第三部分:现场安全管理目视化方案” 由质量安全环保科负责修订, 各单位在执行过程如有任何意见或建议，可与相关部门联系，以便下次修订.第一部分公共标识目视化管理方案1、人员目视化管理机关员工佩戴工作证，如下图所示2、站场宣传教育牌、工段工房间、安全监督指导联系牌等目视化管理按照《西南油气田分公司油气田地面设施标识设计规定》执行：附图所示：入厂宣传教育牌尺寸为2400×1200mm ，高为 2100mm 。
工艺材质：不锈钢支架;不锈钢面板，金属油墨丝印。
简介牌标题字采用白色汉仪中黑体，红色底色（PANTONE：1795C; CMYK ：C100Y100; RGB ：R255， G0, B0）；内文采用黑色汉仪中宋体,黄色底色（PANTONE：109C； CMYK :M10Y100; RGB :R255， G230, B0）。
平面布臵及逃生路线牌为白底黑字，站场标题字体采用汉仪中黑体。
工段工作房标识图例工作房外门右侧墙面设臵注明房间功能、名称的标识牌，标识牌尺寸450×300mm ,中心高度为 1。
7m ,距墙边 200mm ，字高 70mm ;内门标识牌设臵在门体上方居中位臵，内门标牌尺寸300×150mm ，中心高度为 1.7m，字高 50mm . 标识牌均为蓝底白字，蓝色色号：PANTONE：3005C；CMYK :C100M30； RGB ：R5， G113， B176，字体均为白色汉仪中黑体.工艺材质：不锈钢板金属油墨丝印。
目视化安全管理导则
Q/SY 中国石油天I气10飼企业标准Q/SY1643—2013安全目视化管理导则Specification for safety visual management2013-07-23发布2013 — 10 — 01 实施中国石油天然气集团公司发布Q/SY 1643—2013目次前言................................................................................................................................................I I 1麵.. (1)2规范性引用文件 (1)3术语和定义 (1)4糖 (1)5管理要求 (2)5. 1基本要求 (2)5.2人员目视化管理 (2)5.3工器具目视化管理 (2)5.4设备设施目视化管理 (2)5.5生产作业区域目视化管理 (3)6审核、偏离、培训和沟通 (3)6. 1賴 (3)6. 2偏离 (3)6.3培训和沟通 (3)附录A(资料性附录）油气生产现场安全目视化管理 (4)附录B (资料性附录）炼化装置安全目视化管理 (13)附录C (资料性附录）物探作业安全目视化管理 (21)附录D (资料性附录）钻井作业安全目视化管理 (31)附录E (资料性附录）管道运行安全目视化管理 (46)#考文M (56)IQ/SY 1643—2013麵—I—刖目本标准按照G B/T 1. 1—2009《标准化工作导则第1部分：标准的结构和编写》给出的规则 起草。
本标准由中国石油天然气集团公司标准化委员会健康安全环保专业标准化技术委员会提出并归口。
本标准起草单位：中国石油集团安全环保技术研究院、中国石油锦州石化公司、中国石油塔里木 油田公司。
本标准主要起草人：杜民、张敏、叶明新、陈秋菊、刘鹏、李青、张国兴、赖康、常兴乾、李军。
nQ/SY 1643—2013安全目视化管理导则1范围本标准规定了人员、工器具、设备设施和生产作业区域的安全目视化管理要求。
安全目视化管理办法
行业资料：________ 安全目视化管理办法单位：______________________部门：______________________日期：______年_____月_____日第1 页共10 页安全目视化管理办法第一章总则第一条为规范油田公司人员、工器具、设备设施和生产作业区域的安全目视化管理，依据《中国石油天然气集团公司安全目视化管理规范》（安全[xx]552号）的要求，特制定本办法。
第二条本办法适用于油田公司所属各单位，以及承包商的安全目视化管理。
第三条本办法中安全目视化管理是指通过安全色、标签、标牌等方式，明确人员的资质和身份、工器具和设备设施的使用状态，以及生产作业区域的危险状态的一种现场安全管理方法。
目的是提示危险和方便现场管理。
第四条每月必须检查安全色、标签、标牌等，以保持整洁、清晰、完整，如有变色、褪色、脱落、残缺等情况时，必须及时重涂或更换。
第五条各种安全色、标签、标牌的使用应符合国家和行业有关规定和标准的要求，常用标准名称如下：（一）GB2893-xx安全色（二）GB2894-xx安全标志及其使用导则（三）GB13495-xx消防安全标志（四）GB5768.1-xx道路交通标志和标线第一部分总则（五）GB5768.2-xx道路交通标志和标线第二部分道路交通标志（六）GB5768.3-xx道路交通标志和标线第三部分道路交通标线（七）GB7144-xx气瓶颜色标志（八）SY6355-xx石油天然气生产专用安全标志第 2 页共 10 页（九）Q/SY134-xx石油化工管道安全标志色管理规范（十）Q/SY1129-xx安全帽生产与使用管理规范（十一）SY/T0043-xx油气田地面管线和设备涂色规范（十二）GBZ158-xx工作场所职业病危害警示标识（十三）Q/SY169-xx劳动防护服装基本规定第二章术语和定义第六条目视化管理：通过颜色、标识、标签等方式区分或鉴别工器具、工艺设备的使用状态、特性，以及生产作业场所的危险状态、人员身份及资质等的现场安全管理方法。
分公司安全目视化管理办法
安全目视化管理办法第一章总则第一条为规范油田公司人员、工器具、设备设施和生产作业区域的安全目视化管理，依据《XX公司安全目视化管理规范》（安全[2009]552号）的要求，特制定本办法。
第二条本办法适用于油田公司所属各单位，以及承包商的安全目视化管理。
第三条本办法中安全目视化管理是指通过安全色、标签、标牌等方式，明确人员的资质和身份、工器具和设备设施的使用状态，以及生产作业区域的危险状态的一种现场安全管理方法。
目的是提示危险和方便现场管理。
第四条每月必须检查安全色、标签、标牌等，以保持整洁、清晰、完整，如有变色、褪色、脱落、残缺等情况时，必须及时重涂或更换。
第五条各种安全色、标签、标牌的使用应符合国家和行业有关规定和标准的要求，常用标准名称如下：（一）GB 2893-2008 安全色（二）GB 2894-2008 安全标志及其使用导则（三）GB 13495-1992 消防安全标志（四）GB 5768.1-2009 道路交通标志和标线第一部分总则（五）GB 5768.2-2009 道路交通标志和标线第二部分道路交通标志（六）GB 5768.3-2009 道路交通标志和标线第三部分道路交通标线（七）GB 7144-1999 气瓶颜色标志（八）SY 6355-1998 石油天然气生产专用安全标志（九）Q/SY134-2005 石油化工管道安全标志色管理规范（十）Q/SY1129-2007 安全帽生产与使用管理规范（十一）SY/T0043-2006 油气田地面管线和设备涂色规范（十二）GBZ158-2003 工作场所职业病危害警示标识（十三）Q/SY 169-2007 劳动防护服装基本规定第二章术语和定义第六条目视化管理：通过颜色、标识、标签等方式区分或鉴别工器具、工艺设备的使用状态、特性，以及生产作业场所的危险状态、人员身份及资质等的现场安全管理方法。
第七条安全色：传递安全信息含义的颜色，包括红、蓝、黄、绿四种颜色。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中国石油天然气集团公司
安全目视化管理规定
第一章总则
第一条为了对人员、工器具、设备设施和作业区域采用简单、明了的目视化管理方法规范现场安全管理，特制定本规定。
第二条目视化管理是指通过安全色、标签、标牌等方式明确工器具、工艺设备的使用状态以及生产作业场所的危险状态等的一种现场安全管理方法。
第三条本规定的工器具是特指脚手架、压缩气瓶、移动式发电机、电焊机、检测仪器、电动工具、手动起重工具、气动（液压）工具、移动式梯子。
第四条本规定适用于中国石油天然气集团公司所属企业。
第二章基本要求
第五条各种安全色、标牌、标签的使用应符合国家和行业有关标准的要求。
第六条安全色、标签、标牌的使用应考虑夜间环境，应保证有充足的照明光源，以满足需要。
第七条用于喷涂、粘贴于设备设施上的安全色、标签、标牌等不能含有氯化物等腐蚀性物质。
第八条安全色、标签、标牌等应定期检查，以保持整洁、
明亮，如有变色、褪色、脱落、残缺等情况时，须及时重涂或更换。
第三章人员目视化管理
第九条内部员工进入生产作业场所，应按照有关规定统一着装。
外来人员（参观、学习人员，承包商员工等）进入生产作业场所，着装应符合生产作业场所的安全要求，但应与内部员工有所区别。
第十条所有进入钻井、井下作业、炼化生产区域、油气集输（场）站、油气储存库区、油气净化厂等易燃易爆、有毒有害生产区域的人员应佩戴入厂（场）证件。
第十一条内部员工和外来人员的入厂(场)证件式样应不同，区别明显易于辨别。
第十二条特种作业人员应持有有效的特种作业资格证书，并经所在单位岗位安全培训合格，佩戴特种作业资格合格目视标签。
标签应简单、醒目，不影响正常作业。
标签式样参见附件1。
第四章工器具目视化管理
第十三条压缩气瓶的外表面涂色以及有关警示标签应符合国家或行业有关标准的要求。
同时，企业应采用标牌标明气瓶是
否处于满瓶、空瓶、使用中、故障等的状态。
标牌式样参见附件2。
第十四条施工单位在安装、使用和拆除脚手架的作业过程中，应使用标牌标明脚手架是否处于完好可用或禁用状态。
第十五条除压缩气瓶、脚手架以外的其他工器具，使用单位应定期检查确认其使用状态，并在其明显位置粘贴检查合格标签。
不合格、超期未检及未贴标签的工器具不得使用。
第五章设备设施目视化管理
第十六条企业应在设备设施的明显部位标注名称或编号，对有危险的设备设施应有警示信息。
对因误操作可能造成严重危害的设备设施，应在其旁设置有安全操作注意事项的标牌。
第十七条管线、阀门的着色应严格执行国家或行业的有关标准。
同时，企业应在管线上标明介质名称和流向，在控制阀门上悬挂含有工位号（编号）等基本信息的标签。
第十八条应在仪表控制盘及指示装置上标注控制按钮、开关的名称。
厂房或控制室内用于照明、通风、报警等的电气按钮、开关都应标注控制对象。
第十九条应在就地指示仪表上标识出仪表的工作范围，粘贴校验合格标签。
远传仪表在现场应有显示工位号（编号）等基本信息的标签。
第二十条盛装危险化学品的器具应分类摆放，并设置标牌，标牌内容应包括化学品名称等基本信息。
第六章作业区域目视化管理
第二十一条生产作业区域的安全标识应执行国家和行业有关标准。
第二十二条企业应使用红、黄指示线划分生产作业区域的不同危险状况。
红色指示线告知人们有危险，未经许可禁止进入；黄色指示线提醒人们有危险，进入时注意。
第二十三条应按国家和行业标准的有关要求，对生产作业区域内的消防通道、逃生通道、紧急集合点设置明确的指示标识。
第二十四条可根据施工作业现场的危险状况进行安全隔离。
隔离分为警告性隔离、保护性隔离。
（1）警告性隔离适用于临时性维修区域（如承包商作业区域等）、安全隐患区域（如临时物品存放区域等）以及其他禁止人员随意进入的区域。
实施警告性隔离时，应采用专用隔离带标识出隔离区域。
未经许可不得入内。
（2）保护性隔离适用于容易造成人员坠落、有毒有害物质喷溅、路面施工以及其他防止人员随意进入的区域。
实施保护性隔离时，应采用围栏标识出隔离区域。
应谨慎查看安全状况后方可进入。
（3）使用的专用隔离带、围栏应在夜间容易识别。
隔离区域应尽量减少对外界的影响，对于有喷溅、喷洒的区域，应有足够的隔离空间。
所有隔离应在危险消除后及时拆除。
第二十五条生产作业现场长期使用的机具、车辆（包括厂内机动车、特种车辆）、消防器材、逃生和急救设施等物件，应根据需要摆放在指定的安全位置。
应对物件摆放的位置做出标识（可在周围画线或以文字标识），标识应与其对应的物件相符，并易于辨别。
第七章附则
第二十六条企业应依据本规定制定实施细则。
第二十七条本规定自发布之日起执行。
第二十八条本规定由集团公司安全环保部负责解释。
附件1 特种作业资格合格目视标签示例
附件2 压缩气瓶状态标签示例。
