总结圈梁和构造柱的设置要求

一、圈梁

圈梁的设置：

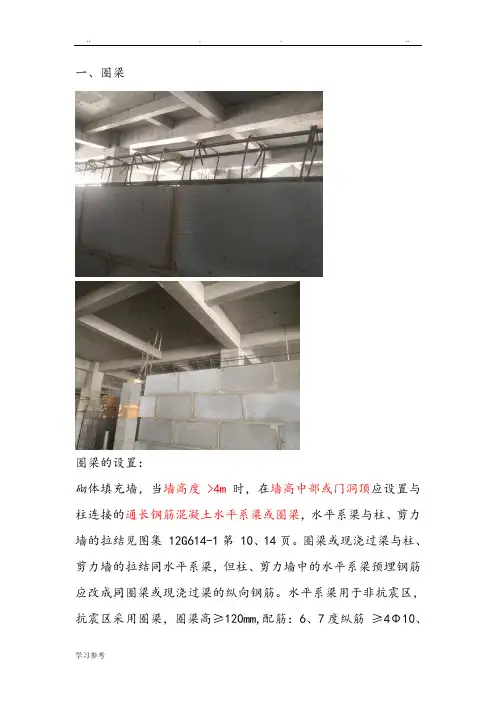

砌体填充墙，当墙高度>4m时，在墙高中部或门洞顶应设置与柱连接的通长钢筋混凝土水平系梁或圈梁，水平系梁与柱、剪力墙的拉结见图集12G614-1第10、14页。圈梁或现浇过梁与柱、剪力墙的拉结同水平系梁，但柱、剪力墙中的水平系梁预埋钢筋应改成同圈梁或现浇过梁的纵向钢筋。水平系梁用于非抗震区，抗震区采用圈梁，圈梁高≥120mm,配筋：6、7度纵筋≥4Φ10、

箍筋Φ6@250，8度纵筋≥4Φ12、箍筋Φ6@200，9度纵筋≥4Φ14箍筋Φ6@150。

圈梁作用：

1）增强砌体房屋整体刚度，承受墙体中由于地基不均匀沉降等因素引起的弯曲应力，在一定程度上防止和减轻墙体裂缝的出现，防止纵墙外闪倒塌。2）提高建筑物的整体性，圈梁和构造柱连接形成纵向和横向构造框架，加强纵、横墙的联系，限制墙体尤其是外纵墙山墙在平面外的变形，提高砌体结构的抗压和抗剪强度，抵抗震动荷载和传递水平荷载。3）起水平箍的作用，可减小墙、柱的压屈长度，提高墙、柱的稳定性，增强建筑物的水平刚度。4）通过与构造柱的配合，提高墙、柱的抗震能力和承载力。5）在温差较大地区防止墙体开裂。

圈梁的构造：

1）圈梁应连续设置在墙的同一水平面上，并尽可能的形成封闭圈，当圈梁被门窗洞口截断时，应在洞口上部增设相同截面的附加圈梁，附加圈梁与截面圈梁的搭接长度不应小于其垂直间距的二倍，且不得小于1米。2）纵横墙交接处的圈梁应有可靠的连接，刚弹性和弹性方案房屋，圈梁应与屋架、大梁等构件可靠连接。3）圈梁的宽度易与墙厚相同，当墙厚大于等于240毫米时，圈梁的宽度不易小于2/3墙厚；圈梁高度应为砌体厚度的倍数，并不小于120毫米；设置在软弱粘性土、液化土、新近填土或严重不均匀土质上的基础内的圈梁，其截面高度不应小于180毫

米。4）现浇圈梁的混凝土强度等级不宜低于C15，钢筋级别一般为1级钢，混凝土保护层厚度为20毫米，并不得小于15毫米，也不宜大于25毫米。5）内走廊房屋沿横向设置的圈梁，均应穿过走廊拉通，并隔一定距离（七度时：15米；八度时：11米；九度时：7米）将穿过走廊部分的圈梁局部加强，其最小高度一般不小于300毫米。5）圈梁的最小纵筋不应小于4φ10，箍筋最大间距不应大于250mm.

二、构造柱

构造柱设置：

砌体填充墙长度超过5米或层高2倍时，应设置钢筋混凝土构造柱。外墙中未与柱或剪力墙相连接的独立窗间墙，应在窗间墙的中点处或两端设构造柱。构造柱具体位置除平面图中已标明的，其余均按本条要求设置。构造柱应在主体完工后施工，应先砌墙后浇柱。未注明构造柱截面为240x240，纵筋4φ12、箍筋φ6@200。构造柱详图、填充墙与构造柱拉结见图集12G614-1第15~16页。

箍筋间距不应大于200mm。圈梁和构造柱的交接处，圈梁钢筋应放在构造柱钢筋的内侧，即把构造柱当作圈梁的支座，这样对结构有利。4）构造柱可不单独设置基础，但应伸入地下500毫米，宜在柱根设置120毫米厚的混凝土座，将柱的竖向钢筋锚固在该座内，这样有利于抗震，方便施工。当有基础圈梁时，可将构造柱竖向钢筋锚固在低于室外地面下50毫米的基础圈梁内。若遇基础圈梁高于室外地面（室内、外高差较大），仍应将构造柱伸入室外地面下500毫米，在柱根设置120毫米厚的混凝土座。当墙体附有管沟时，构造柱埋置深度应大于沟的深度。
