电压互感器对电能计量的影响和应对措施解析
变电站电能计量误差的原因分析及解决措施
变电站电能计量误差的原因分析及解决措施变电站电能计量误差的原因可以分为三个方面：电能计量装置本身的误差、供电系统的误差以及使用环境和管理方面的误差。
针对这些原因，可以采取一些解决措施来减小误差。
一、电能计量装置本身的误差1. 电能表的精度和稳定性有限。
电能表的计量误差是由于其内部元件的加工精度、测量原理的局限性以及老化等原因造成的。
解决这个问题的主要方法是选用精度更高的电能表，并定期进行校验和维护。
2. 电流互感器和电压互感器的误差。
电流互感器和电压互感器是电能计量装置的重要组成部分，其误差会直接影响到计量结果的准确性。
为减小误差，可以选择高精度的互感器，并在使用过程中进行定期的校验和检测。
二、供电系统的误差1. 电压波动。
电能计量装置的精度对电压波动比较敏感，因此电压稳定性对计量结果的准确性有很大影响。
为了保证电压的稳定性，可以采取措施如安装稳压器、调整电压控制系统等。
2. 电流负载不平衡。
不平衡负载会引起供电系统中的电流不平衡，进而导致电能计量装置的误差。
为了减小误差，可以采取平衡负载和优化电流分布的措施，例如通过合理布置电缆和改进电气设备的连接方式。
三、使用环境和管理方面的误差1. 温度湿度等环境因素的影响。
电能计量装置在不同的环境条件下，如温度和湿度的变化等，其测量结果可能出现偏差。
为了减小这种误差，可以控制使用环境的稳定性，如安装温湿度传感器并进行相应的温湿度补偿。
2. 管理不当导致的误差。
不正确的使用和管理方法也会导致电能计量误差的增加。
因此，需要加强对操作人员的培训，制定科学的管理规范，并加强设备的维护和检修工作，从而最大限度地减小误差。
综上所述，减小变电站电能计量误差的关键在于选择高精度的计量装置、优化供电系统、控制使用环境的稳定性以及加强设备的管理和维护。
这些措施的实施能够提高电能计量的准确性，保证电能计量结果的可靠性。
浅谈电压互感器二次回路压降对电能计量的影响及对策
茬元件当中的阻 力并不 会发生变化； 接触 电阻是电压互 感器二次 回路 阻 抗 中的重要组 成部 分， 但是该电阻 的变化存在 着随意性 。 为了降低 电压 互感器二 次回路 阻抗的 方法有一 些两 种： 第一， 可 以在 二次回路当中， 可 以采用截面积较 大的导线进行 连接 ； 第二， 可以对插 接元件以及导 线的 连接点进行定 期的打磨 ， 这 样可以有效的减 小接触 的电阻， 从而 降低电 压互 感器二次 回路 阻抗 。 不管是 采用 怎样的措 施， 我们都只能够 将二次 回路当中的 电阻降低到 某一范围， 而无法将其降低 为０ 。 ２ ． 减小 回路 电流 般情况下， 电压互 感器二 次计量 绕组与保护绕组 是分开的 ， 计 量 绕组负载为 电能表 等， 负载 电流 小于２ ０ ０ ｍＡ， 因而现 场测试 若发现电压 互感 器一次 回路 电流大于２ ０ ０ ｍＡ时， 可采取 以下 对策减小 电流： （ １ ） 采用专 用计 量回路 现在 电压 互感器二次一 般有多个绕组 ， 且计量绕组与保护绕 组各自 独立 。 不然 电压 互感器二次回路 电流较大 。 （ ２ ） 单独 引出电能表 专用 电缆 相 比计量 绕组 表计较 多的情况 ， 即 使该绕组 负载 电流较 大， 但 经过专用电缆的 电流 因为有电能表计 的负载而 减小 ， 因而电能表 计 回路的 电压互 感器二 次回路压 降也 较小。 （ ３ ） 电能表计端并 接补偿 电容 由于感应 式电能表 电压 回路为 电压线圈， 电抗 值较大 ， 使得 流过 电 压 线圈的 电流即 电压互 感器二次 回路电流 无功 分量较 大 ， 电压互 感 器 二次回路负载 功 率因数较低 。 采用 在电能表 电压端 子 间并 接补 偿 电容 的方法， 可以降低 电压互感 器二次 回路 电流 的无功分 量， 从而 降低 电压 互 感器二次 回路 电流 ， 达 到降低压 降 的目的。 实际并接 电容时 ， 应 选好 电容值 ， 一 般以压 降的 角差 最小为最佳选 值 。 还应注 意电容 的耐压 ， 以
电力计量装置的异常原因及监测方法

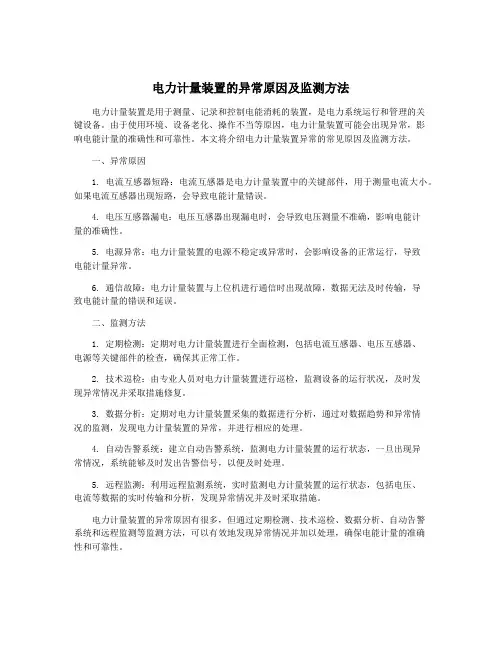

电力计量装置的异常原因及监测方法电力计量装置是用于测量、记录和控制电能消耗的装置，是电力系统运行和管理的关键设备。
由于使用环境、设备老化、操作不当等原因，电力计量装置可能会出现异常，影响电能计量的准确性和可靠性。
本文将介绍电力计量装置异常的常见原因及监测方法。
一、异常原因1. 电流互感器短路：电流互感器是电力计量装置中的关键部件，用于测量电流大小。
如果电流互感器出现短路，会导致电能计量错误。
4. 电压互感器漏电：电压互感器出现漏电时，会导致电压测量不准确，影响电能计量的准确性。
5. 电源异常：电力计量装置的电源不稳定或异常时，会影响设备的正常运行，导致电能计量异常。
6. 通信故障：电力计量装置与上位机进行通信时出现故障，数据无法及时传输，导致电能计量的错误和延误。
二、监测方法1. 定期检测：定期对电力计量装置进行全面检测，包括电流互感器、电压互感器、电源等关键部件的检查，确保其正常工作。
2. 技术巡检：由专业人员对电力计量装置进行巡检，监测设备的运行状况，及时发现异常情况并采取措施修复。
3. 数据分析：定期对电力计量装置采集的数据进行分析，通过对数据趋势和异常情况的监测，发现电力计量装置的异常，并进行相应的处理。
4. 自动告警系统：建立自动告警系统，监测电力计量装置的运行状态，一旦出现异常情况，系统能够及时发出告警信号，以便及时处理。
5. 远程监测：利用远程监测系统，实时监测电力计量装置的运行状态，包括电压、电流等数据的实时传输和分析，发现异常情况并及时采取措施。
电力计量装置的异常原因有很多，但通过定期检测、技术巡检、数据分析、自动告警系统和远程监测等监测方法，可以有效地发现异常情况并加以处理，确保电能计量的准确性和可靠性。
浅析电压互感器原理特性及防范短路故障措施
浅析电压互感器原理特性及防范短路故障措施摘要：简要分析电压互感器原理特性，导致电压互感器二次短路故障原因分析及防范措施。
关键词：原理特性短路故障防范措施1、原理特性1.1、电压互感器是电力系统重要组成设备,是交流电路中一次系统和二次系统间联络元件，其基本结构主要由一次绕组、二次绕组和铁心构成，一、二次绕组和铁心之间均有相匹配的绝缘措施。
电压互感器正常工作时，二次回路电压与一次回路电压成正比,磁通密度接近饱和。
其一次侧直接并联在被测高压两端，二次侧接电压表、电压传感器等高阻抗负载，相当于变压器空载运行。
电压互感器一次侧和二次侧的电压比等于两侧的匝数比，一般来说电压互感器的二次电压为220V、100V或57.7V，供保护、计量、测量仪表、操作回路使用的装置，通俗讲就是一台降压变压器。
若电压互感器二次侧短路时其二次侧电流等于二次侧电压除以二次侧线圈电阻（该电阻很小）这样将在二次侧产生一个很大的电流，由此引起的电动力、损耗可以在极短的时间内损坏电压互感器。
1.2、接线方式电压互感器的接线应保证其正确性，一次绕组和被测电路并联，二次绕组应和所接的测量仪表、电保护装置或自动装置的电压线圈并联，同时要注意极性的正确性。
1.2.1、Y,yn接线方式（图一）：主要采用三铁芯柱三相电压互感器，多用于小电接地故障，高压侧中性点不允许接地，故不能测量对地电压。
信息请1.2.2、YN,yn接线方式：多用于大电流接地系统。
1.2.3、YN,yn,do接线方式：也称为开口三角接线，在正常运行状态下，开口三角的输出端上的电压均为零，如果系统发生一相接地时，其余两个输出端的出口电压为每相剩余电压绕组二次电压的3倍，这样便于交流绝缘监视电压继电器的电压整定，但此接线方式在10kV及以下的系统中不采用。
1.2.4、Vv 接线方式（图二）：广泛用于中性点绝缘系统或经消弧线圈接地的35k及以下的高压三相系统，特别是10kV三相系统，接线来源于三角形接线，只是“口”没闭住，称为Vv接线，此接线方式可以节省一台电压互感器，可满足三相有功、无功电能计量的要求，但不能用于测量相电压，不能接入监视系统绝缘状况的电压表。
电能计量误差的原因与应对措施分析
电能计量误差的原因与应对措施分析摘要：电能计量需要正确并且合理，这样才能让电力企业获得自身应得的利益，而用户也不会因为计算的误差导致受到不公平的待遇。
电能计量会有很多种原因造成计算不精确或者偏高、偏低。
这些原因的根本原因在于电力企业的设备或者相对的技术存在问题，因为自身的情况导致的电能计量存在误差。
所以，就如何改进电能计量问题，从而减少误差的存在，进而让电费的收取更加合理，主要在供电企业的技术和设备两个方面进行。
关键词：电能计量误差；原因；应对措施1电能计量误差的原因1.1电能计量装置应用不规范此外，电力装置配置不当，使得最后的计量结果产生误差。
通常情况下，如果客户的用电设备和计量装置彼此匹配，那么最终的电能计量结果并不会产生太大偏差[2]。
但是在现实生活中，计量装置和客户的用电设备并不一定匹配，这对相关技术人员的工作也会造成一定的麻烦。
具体来讲，主要存在大材小用和小材大用这两种不适配的具体情况。
而在上述情况中，无论哪一种情况发生，都会导致少计算电量和提高线损程度的不良后果，并且使得相关电力企业蒙受一定的经济损失。
除此之外，还存在一种用电功率无法计算的情况，这虽然可以利用客户用电设备的容量和其使用时间进行估算，但这种计算方式得出的最终结论往往并不精确，只能当作最终结果的参考数据，虽然具有一定的使用价值，但实际的实用性和准确度都难以满足实际要求。
1.2计量方式的选择（1）有功电能计量误差，目前主要采用三相三线二元件电度表对有功电能进行计量，在计量过程中易因为负荷不平产生零序电压，若是少计算了零序电流消耗的功率，便会导致电能计量出现误差。
（2）如果电能计量装置的电阻超出了标准范围，同样会引发电能计量误差问题，主要原因是计量人员没有按照规范进行操作，使得中线在运行时电阻过大。
1.3电压、电流、温度变化电能计量的过程中需要通过电能计量表来完成，该装置在运行的过程中受到电压的影响、电流的影响、温度的影响。
电能计量装置的故障分析及管控措施
电能计量装置的故障分析及管控措施电能计量装置是电力系统中非常重要的一部分，它能够测量电能使用量，确保电力系统的安全和稳定运行。
电能计量装置也会出现故障，影响系统的正常运行。
对于电能计量装置的故障进行分析并采取管控措施是非常必要的。
一、故障分析1. 电能计量装置的元件故障电能计量装置包括电能表、电流互感器、电压互感器等多个元件，这些元件的故障可能导致电能计量数据异常，进而影响系统的运行。
电能表内部的测量元件损坏或老化会导致电能测量不准确，电流互感器或电压互感器损坏会导致电能计量装置不能正常工作。
这些元件的故障往往需要经过专业人员进行维修或更换。
2. 环境因素引起的故障电能计量装置通常安装在室外或者变电站等恶劣环境下，容易受到恶劣天气、腐蚀性气体等环境因素的影响。
暴雨导致电能计量装置进水，大风导致电能计量装置受到机械损伤等，这些环境因素会导致电能计量装置发生故障。
在设计和安装电能计量装置时，需要考虑环境因素，采取防护措施，减少因环境因素引起的故障。
3. 人为操作不当引起的故障电能计量装置在运行过程中需要经常进行检修、维护和更换，人为操作不当很容易引起故障。
在更换电流互感器时未按照操作规程进行操作，导致电流互感器损坏；在电能计量装置维护时未断电导致安全隐患等。
需要加强对操作人员的培训，确保他们具备操作技能，并严格按照操作规程进行操作。
二、管控措施1. 预防性维护预防性维护是降低电能计量装置故障发生率的关键。
对于电能计量装置的元件，定期检测、清洁和校准是必不可少的。
对电能表、电流互感器、电压互感器等元件进行定期检查，确保其工作正常；对电能计量装置的外部环境进行检测，及时发现问题并加以解决。
2. 环境保护措施3. 人员培训和操作规程加强对操作人员的培训，是保障电能计量装置正常运行的重要措施。
操作人员需要具备相关的电力知识和操作技能，熟悉电能计量装置的结构和工作原理，并严格按照操作规程进行操作。
建立健全的维修记录和故障处理制度，及时发现问题并加以解决。
电压对电能计量的影响
图 １ 受补偿力矩 的影 响产生 的误 差
上述三种 因素在电压变化的情况下 ，引起机械
收稿 日期 ：２ ０ — 一 １ ０ ５ ４ ｌ ．修 回目期 ：２ ０ —９ ０ ０ ０５ — ０ １ 作者简介 ：翟海峰 （９ ０ ）男 ， １７ 一 ， 山西翼 城人 ， ９ １ １ ９ 年毕 业 于太 原电 力高等专科学校电力系统 及其 自 动化专业 ． 助理工程师 ； 白晋华 （ ９ ８） 女 ， １５ 一， 山西五 台人 ，９ ５年毕业 于长 治职 １９ 工大学企业管理专业 ， 助理工程 师。
卜自制动误差扛一非躜眭误差补偿力矩改变引起的误差万方数据年月翟海峰等电压对电能计量的影响机械式与电子式电能表的对比首先选电子式电能表机械式电能表各块把它们挂到校表台上当电压升高时电子式电能表误差几乎没有变化而机械式电能表误差变负变的相当大能减小当电压降低蹦时电子式电能表误差几乎没有变化电子式电能表完全遵守公式一玎而机械式电能表误差正变的相当大能增加
维普资讯
第１ （ 期 总第 １ ０期） ３
２ ０ 年 ２月 ０６
山
西
电
力
Ｎｏ １ （ ｅ ． ３ ） ． Ｓ ｒ１０
Ｆｅ ． ０ ６ ｂ ２ ０
Ｓ ＡＮＸＩ ＥＩＥ Ｈ ＣＴＲＩ Ｃ Ｐ ＯＷ ＥＲ
电压 对 电能 计 量 的影 响
翟海峰 ，白晋 华
（ 治供 电 分 公 司 ，山 西 长 治 长 ０６１ ） ４ ０ １
摘要 ：针对在高压电能计量 中，当电压互感器一次保险故障时，电能表将 不能反映电能的实际消
耗的问题。对电压发生异常时机械表和电子表 电能计量进行对比，说 明电子式电能表的优越性。
关键词 ：电压 ；电能计 量 ；影响
电压互感器二次回路压降对电能计量的影响及措施探讨
１ ． ２ ． ３ 选 用 多绕 组 的 电压 互 感器
对 于 新 建 或 改 造 电压 互 感 器 的 情况 ，
次 回路 阻抗 主要 有 ： 接 插 元 件 内阻 、 导 线 阻 有 的 电压 互 感 器有 两个二 次 主绕 组 和 １ 个辅 可 取 主 绕 组 中的 １ 个 作 为 电能 计 量 抗 和接触电阻， 而 通 过 对 阻 抗 的 降 低 可 以 助 绕 组 ， 充 分 的 保 证 电 压 互 感 器二 次 回路 压 降 保 持 在 一 个合 理 的水 平 内， 达 到降 压 的 目的。
！
Ｑ ：
Ｓ ｃ ｉ ｅ ｎ ｃ ｅ ａ ｎ ｄ Ｔ ｅ ｔ ｈ ｎ ｏ ｌ ｏ ｇ ｙ ｌ ｎ ｎ ｏ ｖ ａ ｔ ｉ ｏ ｎ Ｈ ｅ ｒ ａ ｌ ｄ
工 业 技 术
电压 互感 器 二次 回路压 降对 电能 计量 的影响 及 措施 探 讨
陈亚文 毛杰 周磊 （ 国网青海省 电力公司 电力科学研 究院 青海西 宁 ８ １ ０ ０ ０ ０ ） 摘 要： 电能计量装置作为当前供电企业 当中非常重要 的设备 ， 其直接关 系到供电企业电收回收及企业经济效益 ， 同时对保证 用户的合 法权 益 也具有积极 的意义。 所 以保证电能计量装 置计量的准确性具有非常重要 的意义。 而在实际运行 当中， 电压互感器二次回路压降对电有计量装 置 计量 的准确性具有非常重要 的影响，同时还会影响到电力系统运行的稳定性 ， 所以对其进行 详细的分析， 从 而减少其所带来的影响具有非常积 极的作 用。 该文如何降低二次压降进行 了 详细的分析， 以采取最为合理的方案来减 少其对电力系统及计量装 置所造 成的影响。
关键 词： 电压 互 感 器 二 次 压 降 补 偿
电压互感器二次回路压降影响电能计量的原因及改善措施
之 间二 次回路 线 路 的电压 降 （ 为Ｐ 二 次 电压 降） 简称 Ｔ ，将 导 致 电压 量测量 产生偏 差。
Ｐ － 次压 降 问题 是 电力发 、输 、变 、配企 业 普遍存 在 Ｔ
的 问题 ，它使 系统 电压 量测 量 产生 偏差 ，不仅 影 响 电力系 统运 行 质量 ，而且 直接 导 致 电能计 量误 差 ，这 种计 量 误差 直接 归算到 电能计量 装置综合 误差之 中 。
术 措施 之 一 。电能 计量 装置 的 综合 误差 包括 电能表 、电流 互 感器 、电压 互感 器 的计量 误 差 以及 电压互 感 器到 电能表
９ —
ｆ王兰
一匡 蚕 …
的二 次 回路线 路压 降 。当 电能 表 、互感 器 的计 量误 差符 合 国家 有关 规程 规定 时 ， 由电压 互感 器 二次 侧到 电 能表 端子
损失 电量 达ｉ ４ ２ 万千瓦 时。
一
匡 ． ｝ …目 三＿ ｌ 一 ＿
一
电能 表与 电压 互感 器 二次 端子 之 间连线 距离 小于 １ ， Ⅲ 般 不 考虑 电压 降误差 ，但 至少 应每 两年 在 停 电的情 况下
进 行一 次检 查和 处 理 电压互 感器 二 次端 子接 头生 锈 、腐蚀
析。
析电压互感器 二次压降 的形成机理入手 ，提 出较 为合理 的电压
互感 器 二 次 压降 治理 方 案 。
关健字：电压互感器；二次压降 ；补棱
０ 前言 随着 电力 市场 的改 革 ，电 能计 量关 系 到直 接 的经济 利
益 ，做 好 电压 互感 器二 次回 路压 降 的管 理与 改造 工 作 ，对
电能计量异常分析及防范措施
电能计量异常分析及防范措施摘要:电能表能否准确计量，事关供电企业与客户的切身利于，准确的电能计量不仅可以维护供电企业利益，还可为公司树立公平公正的企业形象。
伴随经济发展，我们的生活越来越离不开电，供电量每年都在增加，与此同时计量纠纷问题也越来越凸显，这加大计量维护人员的工作量，同时也提高对计量人员技术要求。
本文主要通过结合实际生活案例，总结计量异常常见情况及其解决措施。
关键词:计量纠纷，窃电，防范措施，错误接线Abnormal energy metering analysis and preventive measuresXiaoShuWen（Yunnan Hailite Electrical Automation Co., Ltd. Lincang 577000,China）Abstract:Whether the electricity meter can be accurately measured is related to the immediate benefit of power supply enterprises and customers. Accurate electricity measurement can not only safeguard the interests of power supply enterprises, but also establish a fair and just corporate image for the company. With the economic development, our life is more and more inseparable from electricity, electricity supply is increasing every year, at the same time, the problem of measurement disputes is more and more prominent, which increases the workload of metering maintenance personnel, but also improve the technical requirements for metering personnel. This paper mainly through the combination of real life cases, summarizes the common measurement anomalies and their solutions.Key words: measurement dispute, electric theft, preventive measures, wrong wiring0 引言在经济突飞猛进发展的今天，电走进千家万户，点亮万家灯火，大大方便人们生活，解决企业发展动力问题，推进社会智能化发展，伴随用电量的与日俱增，计量纠纷问题也越来越严峻，这其中有设备的问题，也有人为的原因。
电能计量误差产生的原因及改进措施
电能计量误差产生的原因及改进措施摘要：近几年，随着国家电网项目的不断增多，在电网运行过程中出现了大量的计量误差。
电能计量是维护用电系统正常运转的主要组成部分，对降低用电能耗，促进环保，节能的和谐社会具有重要作用。
为此，本文从对电能表的故障进行了分析，并对电能表误差的成因进行了讨论，提出了改善电能表计量误差的对策，为电能表计量提供了借鉴。
关键词：电力计量，电力误差，参数误差引言随着国家对电能的需求量越来越大，许多地区已经面临着用电紧张的情况。
电能表的准确性和公平性会对电力生产、运营、维护等公司的经济效益和电力用户的信任度产生影响，同时也是智能电网安全经济运行的关键支撑。
电力企业在为人民提供日常生产、生活所需要的用电服务时，会对电能计量误差的产生以及其改进原因进行深入分析，以降低电能消耗，达到节约电能的目的。
一、故障分析电能计量数据是由电能表、电压互感器和电流互感器等采集而来。
通过对高压电能计量装置的故障特性进行了详细的分析，可以将其划分为两类：一类是可以直接诊断的，另一类是可以间接诊断的。
直接可诊断的故障就是根据电力仪表的计量结果，来判断能否直接出现，而无需对可能出现的故障进行深入的分析。
间接诊断的故障是指，在经过长时间的存储之后，利用相关的模型算法，能够对故障进行提前预测。
由于电力计量数据是由多个维度的数据组成，所以能够在没有人能够观察到的情况下，实现提前预测的功能。
在此基础上，提出了一种基于电压型电能计量的新型电能计量装置。
通过将历史数据与实时监控数据相结合，建立了人工神经网络的预测模型，以达到对监控状况的预先预报，并对出现的故障进行处理与分析的目的。
二、电力误差产生的原因（一）电能表引起的误差超差在电能表装配完毕后，要按照规范的方法进行调校。
调表过程中，主要是将校准表计量的电压、电流和功率数据与标准表的相应数据作对比，并记录其偏差。
然后对其进行误差校正，并将校正的参数写入计量芯片中，以确保所制作的电能表的计量精度。
变电站电能计量误差的原因分析及解决措施
变电站电能计量误差的原因分析及解决措施一、原因分析：1. 电压互感器（PT）和电流互感器（CT）的误差：变压器变比的不准确、变比漂移、线圈温度的变化、线圈漏磁等都会导致互感器的误差增大，从而影响电能计量的准确性。
2. 互感器与计量装置的连接误差：连接线路的电阻、电感和电容等参数都会对电能计量装置的测量结果产生影响，特别是在长线传输和高负荷运行时，更容易出现较大的误差。
3. 系统电压波动和电流谐波：电网系统的电压波动和电流谐波会影响到互感器和计量装置的正常工作，从而导致电能计量误差。
4. 计量装置的失效和老化：随着计量装置的使用时间增长，其内部元器件的老化和失效都会导致计量误差的增大。
5. 计量变高、计量变台等因素：变电站内部的一些计量设备变更、更换或维修等因素也会对电能计量的准确性产生影响。
二、解决措施：1. 做好互感器的选择和安装：确保使用准确的互感器，并按照相关要求进行正确的安装和连接，避免互感器本身的误差对电能计量的影响。
2. 定期进行互感器的校验和检修：定期对互感器进行校验和检修，及时发现和修复互感器的故障和问题，保证互感器的准确性和稳定性。
3. 优化连接线路：采用低电阻、低电感和低电容的连接线路，减小连接线路对电能计量装置的影响。
4. 加强电网稳定性和谐波控制：加强电网的稳定性控制，保证电能计量装置正常工作；同时对电流谐波进行控制和抑制，减小对电能计量的影响。
5. 定期更换和维修计量装置：定期更换老化和失效的计量装置，并做好维护保养工作，保证计量装置的准确性和可靠性。
6. 计量变更的管理和记录：建立完善的计量变更管理制度，及时记录和更新计量变更的相关信息，确保变电站内部计量设备的变更对电能计量的影响能够得到合理的控制和管理。
通过以上措施的采取，可以有效地降低变电站电能计量误差，提高电能计量的准确性和可靠性。
电压互感器二次回路压降影响电能计量的原因分析及应对策略
Telecom Power Technology运营维护技术 2023年10月25日第40卷第20期251 Telecom Power TechnologyOct. 25, 2023, Vol.40 No.20薛晓慧，等：电压互感器二次回路压降影响电能计量的原因分析及应对策略1.4 无线传感器技术无线传感器技术是一种电压测量方法，旨在改善测量精度和校准零位误差。
在无线传感器技术中，为了减小感应电势的影响，可以将无线传感器安装到输电线路，从而分段测量长线路的电压。
该技术利用传感器装置将电压信号转换为可靠的无线信号，并通过无线传输方式将信号传递给操作员进行测量和监测。
此方法对于长线路和大面积二次回路的测量尤为适用。
1.5 微分测量法微分测量法是一种用于测量电压或电流信号变化率的方法。
基于微积分中的导数概念，通过计算信号的斜率或变化速率来获得相关信息。
该方法更加简单，便于实现。
在实验设计中，还可以通过调整零位误差来进一步提高测量精度。
此外，在电力系统中使用电压互感器进行电压测量时，包括对220 kV 系统线路和保护电缆的电压测量。
其中，测量220 kV 系统线路电压时，为了得到最小化零位误差，可以通过适当调整电压互感器的工作参数，包括校准互感器的零位电阻，来达到更准确的测量结果。
而在保护电缆的电压测量中，为了抑制外部电磁场的干扰，通常采用外部测量方法，如使用屏蔽线缆或其他抗干扰措施，以提高测量的精确性。
通过上述方法的结合进行电压互感器二次回路电压的测量和计算，根据测量和计算结果，分析电压互感器二次回路压降对电能计量的影响原因，基于分析结果制定应对策略[6]。
2 实验部分2.1 实验准备实验以电压互感器为研究对象，在实验过程中，连接高速开关触点和熔接管，连接线长度较长，并且确保其电阻值相对较高。
电压互感器的二次回路如图1所示。
R 1R 2APAaBBbCCc图1 电压互感器二次回路图1中最左侧的A 、B 、C 为电压互感器的三相，P 表示主绕组，最右侧的R 1和R 2表示电阻。
电能表计量误差原因分析及建议
电能表计量误差原因分析及建议摘要：随着我国市场经济体制的不断完善和发展，电能逐渐在工业领域、农业领域等以及其它领域彰显着越来越重要的作用，自身在市场中的价值也在不断的提升。
然而随着全球一体化的不断发展，我国所消耗的能源数量与日俱增，同样也面临着能源紧缺的困境。
然而当时的社会情境下，我国取之不尽，用之不竭的错误观点还存在一些人的意识观念中。
相反，这种错误的观点，会限制我国稀缺性能源在别的领域中的运用情况。
电能作为我国能源的重要组成部分，它推动了我国各个行业的发展，促进我国经济不断前进。
关键词：电能表；计量误差；原因分析随着科学技术的快速发展，电力事业取得了突飞猛进的进步，电力资源已经成为人们生活中不可缺少的重要组成部分，发挥着不可替代的作用。
在电力系统中，电能表是其中的基础仪器之一，主要功能是对供电量进行统计，直接与电力企业的经济效益挂钩。
但是，在电能表实际工作中，由于多种原因，经常会存在计量误差或者计量损耗的情况，从而影响电力企业整体的经济效益，因此，对电能表计量误差和损耗的具体体现和产生原因进行研究具有很高的现实意义。
1 电能表计量的应用意义电力资源是我们生活中最为基础的能源，而消耗电能的多少和具体的计算方式都是通过电能表计量来完成的。
供电企业和用户在结算时，都是依据电能表计量的数据为基准，如果在结算过程中出现了电能表计量误差，就会直接损害电力企业或者用户的利益。
当电能表计量数据多了，就会影响企业经济效益，如果长期如此，就会造成供电企业本金亏损。
所以，电能表的准确性必须存在准确性和公平性，才能保证双方的合法利益。
2 产生误差的原因分析2.1 电流电压及温度的变化影响电能表计量误差的因素主要包括电流电压的变化以及温度的差异。
电能表在进行测试电量的过程中，会用到电流电压，电流电压的变化会影响温度的变化，反过来说，温度的高低同样影响着电流电压的变化，一旦电流电压超范围则会导致误差的出现。
在测量电路的过程中，如果选择使用电子式电能表，需要特别注意这种电能表使用的电压与传统电能表使用的电压的差别，电压的不同往往会影响测量电表数据的变化，最终会导致测量误差的出现。
电压互感器电能表计量误差
电压互感器电能表计量误差
电压互感器电能表的计量误差主要受到以下因素的影响：
1. 电压互感器的技术参数。
当电压互感器二次负载增大时，误差也会随着增大，因此在使用中应尽量使电压互感器二次侧工作于空载。
此外，电压互感器的比差和角差都会影响计量误差。
2. 外部因素。
包括电源频率、电压互感器二次导线压降等。
这些因素不仅会影响电压互感器的误差，也会影响电能表的计量精度。
3. 接线方式。
单相电能表通过电流和电压互感器接入电路时，其接线和相量关系也会导致计量误差。
为了减小电压互感器电能表的计量误差，可以采取以下措施：
1. 定期测量电压互感器在实际经常负载下运行时的各项参数，计算出误差值，与允许误差相比较，从而确定计量装置是否运行在允许的误差范围内。
2. 采取措施减小电压互感器二次回路电压降，如缩短TV与表计的距离、增大二次导线截面积等。
电能计量装置准确性影响因素及措施分析
电能计量装置准确性影响因素及措施分析
电能计量装置是用于测量电能消耗量的仪器设备。
在电力系统中，电能计量装置的准确性对于经济计费和能源节约至关重要。
因此，影响电能计量装置准确性的因素必须得到关注。
1. 环境因素：温度、湿度、气压、电磁干扰等环境因素会影响电能计量装置的准确性。
2. 电源质量：电源电压的稳定性和纹波对电能计量的准确性有很大的影响。
3. 负载因素：电能计量装置的准确性还受到负载变化的影响，负载变化会导致电能计量误差。
4. 电流互感器的误差：电流互感器的误差是影响电能计量装置准确性的一个重要因素。
为了提高电能计量装置的准确性，需要采取以下措施：
1. 选择良好的电源：电源电压稳定且纹波小的电源可以避免电能计量装置的误差。
2. 选用合适的电流互感器：电流互感器的准确性对于电能计量非常重要，因此需要选择准确度高、稳定性好的电流互感器。
4. 技术维护：对电能计量装置进行定期维护和校准，以保证其稳定性和准确性。
综上所述，影响电能计量装置准确性的因素很多，需要采取相应的措施来提高电能计量的准确性。
只有在实施以上措施的基础上，才能保证电能计量的准确性，提高经济计费和能源节约效益。
计量故障分析及处理措施
计量故障分析及处理措施摘要：所谓的电力计量设备是指为了实现单位的统一，量值的准确和可靠而进行的电力测量时所使用计量设备。
随着我们国家电力能源的不断运用，出现了一些不法分子为了自身的利益试图通过一定技术手段窃取国家电能，这种行为不仅对国家的经济和发展造成一定程度上的破坏，而且还在某种程度上扰乱了国家电力供应的秩序。
对于电力故障的破坏以及对于电网的管理都是通过电力计量设备进行工作的，因此，加强电力计量故障维护及处理措施对于国家的经济发展和社会秩序的稳定具有重要的作用。
关键词：智能电能表计量故障处理措施1 故障分析1.1 外界因素引发的电力计量装置故障电力计量装置容易受到不确定因素影响，这就会致使电力计量装置自身存在一些故障隐患问题，包括超负荷运行、设备设施老化等，尤其是外界环境的干扰，比如雷电天气，雷电发生时就给电力计量装置带来一定的安全隐患，为了避免雷电时间给电力计量装置带来的影响，在进行电力计量装置安装和设计时就要格外注意，做好必要的防雷工作。
1.2 电度表的短路和失压问题电度表的短路和失压问题主要表现在，电流互感器作为重要元件，因为电磁场的使用寿命和使用规范，在长期使用过程中由于受到超负荷电压的作用，很容易造成计量装置短路因而出现失压故障1.3 烧表问题智能电能表出现烧婊的原因主要有以下三个方面。
第一，电能表内部回路端出现接触不良的时候会造成负荷不断增加，最终导致烧表；第二，表内线路，工艺质量过差的话会容易引起短路故障。
另外施工人员在安装的过程中没有将线段有盒的螺丝拧到位，也会造成智能电能表超负荷现象发生，最终也会导致烧表故障；第三，如果脉冲输出端被接入一股强电的话，也会造成光耦被烧坏。
2 提高电能计量装置故障处理效率的方法2.1 电压回路的接线检查表12.1.1 二次侧断线故障一次侧断线，一般情况下一次侧断线是由高压熔断器熔丝烧断所造成，因此大部分情况断一相。
二次侧断线电压数值与电压互感器接线无关，与二次负载有关。
变电站电能计量误差的原因分析及解决措施
变电站电能计量误差的原因分析及解决措施变电站是电力系统中的重要设备，负责将高压输电线路的电能转变为适合送入用户用电设备的电能。
在这个过程中，电能的计量是至关重要的，因为这关乎到电力公司的收益和用户的用电质量。
在变电站的电能计量过程中可能会出现误差，这对电力系统的稳定运行和用户的用电权益都会造成一定程度的影响。
本文将对变电站电能计量误差的原因进行深入分析，并提出相应的解决措施。
1. 设备老化变电站的电能计量设备包括电能表、电流互感器、电压互感器等，这些设备在长期使用后会出现老化现象，导致计量误差增大。
尤其是在恶劣的环境条件下，设备的老化程度更为严重。
2. 外界干扰变电站周围存在各种干扰源，如雷电、电磁干扰等，这些外界因素会对电能计量设备的精度造成一定程度的影响，导致误差的产生。
3. 标定不准电能计量设备的精度需要定期进行标定，如果标定不准确或者标定周期过长，就会导致设备的计量误差增大。
4. 恶意操作一些变电站人员可能存在恶意操作行为，例如人为损坏计量设备、私自调整参数等，这些都会导致电能计量误差的产生。
二、解决措施1. 设备维护与更新及时对老化的计量设备进行维护和更新，以保证设备的精度和稳定性。
选择可靠的供应商和品牌，确保设备的质量和性能。
2. 环境保护加强对变电站周围环境的保护，减少外界干扰源对电能计量设备的影响，例如加装避雷设备、电磁屏蔽等。
4. 加强管理建立严格的管理制度，加强对变电站人员的培训和监督，防止恶意操作行为的发生。
5. 系统监测建立变电站电能计量误差的监测机制，定期对计量数据进行分析和比对，及时发现并排除系统故障和误差源。
变电站电能计量误差的产生是一个复杂的系统工程问题，需要从设备、环境、管理等多个方面进行综合分析和解决。
只有全面加强变电站电能计量的管理和监测工作，才能够有效提高电能计量的精度和准确性，保障电力系统的安全稳定运行，保障用户的用电权益。
如何消除电压互感器二次回路压降对电能计量的影响_张江蘅
计量误差技术改进措施可以从以下几个方面进行，即
降低回路阻抗、减小回路电流和增 加补偿装置 。 下面就
这4种降低二次压降措施进行细致分析。
1.减小回路电流的措施
通常， 电压互感器二次计量绕组与保护绕组是分
开的， 计量绕组负载为电能表等， 负载电流小于
200mA， 因而现场测试若发现电压互感器一次回路电
能表。
2.电压互感器二次导线电阻R与计量误差εr 的关系 R越 小 ，则 计 量 误 差εr的 绝 对 值 越 小 ， 减 小 二 次 导 线电阻的办法是加粗二次导线的截面。
3.电压互感器一次回路φ角与计量误差εr 的关系 （1）当 φ 为 正 值 （ 即 滞 相 ） 时 ， 随 着 φ 角 的 减 少 （ 即 功
积，导线阻抗是存在的，只是量值的大小不同而已。
（2）减小接触阻抗
在电压互感器二次回路阻抗中， 接触电阻占很大
的比重，其阻值是不稳定的，受接触点状态和压力以及
接触表面氧化等因素的影响， 阻值不可避免地会发生
变化，且这种变化是随机二次导线本身的电阻还
计 量 误 差εr取 决 于4个 因 素 ，即 二 次 回 路 电 流 I、二 次 导 线电阻R、一次回路φ角以及二次回路φL角。
1.电压互感器二次回路电流I与计量误差εr 的关系 I越 小 ，则 计 量 误 差εr的 绝 对 值 越 小 ，而 减 小 电 流 I 的 办 法 是 直 接 由PT二 次 端 子 单 引 专 用 电 缆 线 至 各 电
流 大 于200mA时 ，可 采 取 以 下 措 施 减 小 电 流 ：
（1）选用多绕组的电压互感器
对于新建或改造电压互感器的情况， 有的电压互
感器有两个二次主绕组和一个辅助绕组， 可取主绕组
计量用电压互感器现场检验常见超差问题及措施浅析
计量用电压互感器现场检验常见超差问题及措施浅析
计量用电压互感器是电力系统中的重要测量设备，用于改变高压电流为低压电流，以满足计量和保护等需要。
在实际使用过程中，电压互感器常常存在超差问题。
本文将对计量用电压互感器现场检验常见超差问题及解决措施进行浅析。
第一，额定变比超差问题。
额定变比是电压互感器的核心性能指标之一，它是指电压互感器的二次侧电压与一次侧电压的比值。
在实际使用过程中，电压互感器的额定变比可能与其实际变比存在偏差，即额定变比超差。
这主要由于电压互感器的制造工艺、设计参数和使用环境等因素导致。
额定变比超差问题严重影响了电力系统的稳定运行和电能计量的准确性。
必须对电压互感器的额定变比进行检验，发现超差问题及时修复。
检验方法主要包括长度比较法、比率差测试法和比较测试法等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电压互感器对电能计量的影响和应对措施
摘要：由于电压互感器二次回路压降直接影响电能量计量的准确性，严重时会危及电力系统的稳定运行，因此本文从分析电压互感器二次压降的形成机理入手，并提出最为合理的二次压降治理方案，
关键字：电压互感器，二次压降，补偿
一、绪论
随着电力市场的改革，电能计量关系到直接的经济利益，做好PT二次回路压降的管理与改造工作，对保证电能计费的公正合理意义较大。
正确的电能计量对核算发、供电电能，综合平衡及考核电力系统经济技术指标，节约能源，合理收取电费等都有重要意义。
PT二次压降问题是电力发、输、变、配企业普遍存在的问题，它使系统电压量测量产生偏差，不仅影响电力系统运行质量，而且直接导致电能计量误差，这种计量误差直接归算到电能计量综合误差之中。
二、降低二次压降的措施
由于电压互感器二次压降直接影响电能计量的准确性，甚至对系统稳定运行产生不良影响，为此人们在改善二次压降方面做了大量工作，归结起来可以分为降低回路阻抗、减小回路电流和增加补偿装置等三大类降低二次压降的措施。
下面就这三种降低二次压降措施进行细致分析。
1.降低回路阻抗
在所有关于二次压降及降压措施的文献中，当分析二次压降的成因时，电压互感器二次回路阻抗是第一个被关注的参量。
电压互感器二次回路阻抗包括：导线阻抗、接插元件内阻和接触电阻等三个组成部分。
1.1导线阻抗
由于电压互感器二次回路的长度达100米至500米之间，而且导线截面积过小，因而二次回路导线电阻成为回路阻抗中最被关注的因素。
为此在《电能计量装置技术管理规程》DL/T448-2000中，对计量用电压互感器二次回路的侧试作出了相关的规定：互感器二次回路的连接导线应采用铜质单芯绝缘线。
对电压二次回路，连接导线的截面积应按允许的电压降计算确定，至少应不小于2.5mm。
1.2接插元件内阻
考虑到电压互感器二次回路中存在刀闸、保险、转接端子和电压插件等接插元件，在不考虑接触电阻的前提下，各元件的自阻和可以认为是一个定值，该值很小，并且不易减小。
1.3接触电阻
在电压互感器二次回路阻抗中，接触电阻占很大的比重，其阻值是不稳定
的，受接触点状态和压力以及接触表面氧化等因素的影响，阻值不可避免地发生变化，且这种变化是随机的，又是不可预测的。
接触电阻的阻值在不利情况下，将比二次导线本身的电阻还大，有时甚至大到几倍。
从上述分析中，可以清楚看到，电压互感器二次回路阻抗的三个组成部分中，可以通过增加导线截面积降低导线阻抗;接插元件内阻基本不变;接触电阻占主导地位，且其阻抗变化具有随机性。
于是得到降低电压互感器二次回路阻抗的具体方案为：
（1）电压互感器二次回路更换更大截面积导线;
（2）定期打磨接插元件、导线的接头，尽量减小接触阻抗。
但无论采取何种处理手段，都只能将二次回路阻抗减小到一个数值，不能减小到零。
2.减小回路电流
一般情况下，电压互感器二次计量绕组与保护绕组是分开的，计量绕组负载为电能表等，负载电流小于200mA，因而现场测试若发现电压互感器一次回路电流大于200mA时，可采取以下措施减小电流：
（1）采用专用计量回路
目前电压互感器二次一般有多个绕组，且计量绕组与保护绕组各自独立。
否则电压互感器二次回路电流较大。
（2）单独引出电能表
专用电缆对于计量绕组表计较多的情况，即使该绕组负载电流较大，但通过专用电缆的电流因只有电能表计的负载而减小，因而电能表计回路的电压互感器二次回路压降也较小。
（3）选用多绕组的电压互感器
对于新建或改造电压互感器的情况，有的电压互感器有两个二次主绕组和1个辅助绕组，可取主绕组中的1个作为电能计量专用二次绕组，这样该回路因只接有电能表而使电流较小，从而压降也较小。
（4）电能表计端并接补偿电容
由于感应式电能表电压回路为电压线圈，电抗值较大，使得流过电压线圈的电流即电压互感器二次回路电流无功分量较大，电压互感器二次回路负载功率因数较低。
采用在电能表电压端子间并接补偿电容的方法，可以降低电压互感器二次回路电流的无功分量，从而降低电压互感器二次回路电流，达到降低压降的目的。
实际并接电容时，应选好电容值，一般以压降的角差最小为最佳选值。
还应注意电容的耐压，以保证可靠性。
但是此措施由于未被有关部门完全认可，所以并未被广泛采用，建议慎重使用。
3.增加补偿装置（虽然是不提倡，但是在方法是却是可行的，许多文献上都有这个方法）
目前补偿器种类较多，从原理上分，主要有3种：定值补偿式、电流跟踪式、电压跟踪式。
3.1定值补偿式
定值补偿式补偿器根据其工作原理可以分为有源定值补偿器和无源定值补偿器。
无源定值补偿器的工作原理是利用自祸变压器补偿比差，利用移相器补偿角差。
利用此补偿器可以将电能表计端电压与电压互感器二次端电压幅值与相位调至相等，从而达到补偿的目的。
有源定值补偿器的工作原理是在电压互感器二次回路中计量仪表接入端口
处串入一个定值的电压源，达到提高计量仪表的入口电势以抵消二次压降影响的目的。
总之，定值补偿器在电压互感器二次回路阻抗和回路电流不变的前提下，能够对二次压降进行有效补偿，由于不能跟踪电压互感器二次回路阻抗和回路电流发生变化而引起二次压降的变化，因此不可避免地引起电压互感器二次综合压降欠补偿或过补偿现象发生。
由此可以说，定值补偿装置（无论是有源的，还是无源的）在设计时就存在缺陷，是绝对禁止用于二次压降补偿的。
3.2电流跟踪式
电流跟踪式补偿器基本原理是利用电子线路通过对电压互感器二次回路电流的跟踪产生一个与二次回路阻抗大小相等的负阻抗，最终使二次回路总阻抗等效为零。
这样，即使有PT二次回路电流的存在，由于回路阻抗为零，压降也为零。
这种补偿器对于二次线路较长的，可补偿线阻。
对于PT二次负载不稳定、二次电流变化的回路，由于二次回路总阻抗等效为零，可以保持压降为零。
但对于二次回路阻抗变化的情况，则不能自动跟踪，也就是说，如果熔体电阻或接点接触电阻发生改变，则回路等效阻抗就不为零了，这是该补偿器的局限性。
3.3电压跟踪式
电压跟踪式补偿器的原理是通过一取样电缆，将电压互感器二次端电压信号与电能表计端电压信号进行比较，以产生1个与二次回路压降大小相等，方向相反的电压叠加于电压互感器二次回路，使电压互感器二次回路电压降等效为零。
当电压互感器二次回路电流或阻抗改变导致回路电压改变时，补偿器自动跟踪压降的变化并产生相应变化的补偿电压叠加于电压互感器二次回路，以保持回路压降始终为零。
因而这种补偿器几乎适用于所有场合，唯一不足的是需同时敷设一条从电压互感器二次端电压信号取样的电缆。
目前应用较多，效率较高的二次压降自动补偿装置，在这里就不详细说明了。
三、结语
综上分析，电压互感器二次回路线路压降由二次等效阻抗和二次回路电流共同影响。
这两个影响因素又随环境和工况不同而变化:二次等效阻抗又随环境的变化而变化，二次电流也随二次运行方式的不同而改变。
若要达到国家颁布的电能计量装置技术管理规程和电能计量装置检验规程SD109-83的要求，必须揭示PT二次压降的产生机理，并设计补偿办法，对电压互感器的二次负荷进行补偿。
电压互感器二次压降的治理措施有降低二次回路阻抗、减小回路电流和加装补偿装置三种。
降低二次回路阻抗、减小回路电流两种方法在保证二次压降原有性质的基础上，可以有效降低二次压降，但不能保证二次压降始终不大于电压互感器二次出口电压的0.25%要求；加装电压跟踪式补偿装置，可以保证二次压降始终不大于电压互感器二次出口电压的0.25%要求，但要注意电压互感器二次压降单向性的特点，确保欠补偿才是有效的。
