等潜水位线专题
专题复习潜水及等潜水位线图的判读课件
A.E点 B.B点 C.C点 D.D点
第18页，共19页。
1、快乐总和宽厚的人相伴，财富总与 诚信的 人相伴 ，聪明 总与高 尚的人 相伴， 魅力总 与幽默 的人相 伴，健 康总与 阔达的 人相伴 。 2、人生就有许多这样的奇迹，看似比 登天还 难的事 ，有时 轻而易 举就可 以做到 ，其中 的差别 就在于 非凡的 信念。
A 问题是:
A.地下水开采过度 B.地下水污染严重
C.有盐碱化趋势 D.有荒漠化趋势
5．甲地环境问题出现的时间可能是
A.4~5月 B.6~7月 C.7~8月 D.12~1月
A
第15页，共19页。
读下图，回答6—7题（在地形图上，将某一含水层中承 压水位相等的各点连接起来，所形成的曲线称等水压线）
6、图中能正确 表示承压水流向
的箭头是
A
A、① B、② C、③ D、④
7、图中ａ、ｂ、ｃ、ｄ四口井中，水能自动流出
的是 A、ａ B、ｂ C、ｃ D、ｄ
C
第16页，共19页。
读图一回答8-10题
8、钻孔井甲的潜水埋藏
深度约
A．10米
B．5米
C．2.5米
D．0米
9、地下水流速 A．①＝② B．②＝④ C．①＞③ D．③＞④
10、排水沟位置选择不合理的是
9、成功的道路上，肯定会有失败;对 于失败 ，我们 要正确 地看待 和对待 ，不怕 失败者 ，则必 成功;怕 失败者 ，则一 无是处 ，会更5、别着 急要结 果，先 问自己 够不够 格，付 出要配 得上结 果，工 夫到位 了，结 果自然 就出来 了。 6、你没那么多观众，别那么累。做一 个简单 的人， 踏实而 务实。 不沉溺 幻想， 更不庸 人自扰 。
高中地理：等潜水位线的分析与判读(附答案解析)
高中地理：等潜水位线的分析与判读（附答案解析）一、潜水的特点二、等潜水位线的绘制等潜水位线是指潜水位海拔高度相等的各点连结成的线；等潜水位线的绘制需要注意以下几个方面：1.绘制等潜水位线图时，必须利用同一时期的水位资料，因为潜水面是随时间变化的。
2.在绘制潜水等水位线图时，等潜水位线只能与地形起伏保持一致，在一般情况下绝不能与地形等高线垂直。
3.在沼泽地区，若地下水出露地表，则等潜水位线应与地形等高线重合。
4.等潜水位线不应直接穿过河床，只能连到两岸为止。
三、等潜水位线的应用1.判断某点潜水的埋藏深度潜水的埋藏深度是指潜水面与地表的垂直距离。
它等于该点地表的海拔高度减去该点潜水面的海拔高度，因此任一地点潜水的埋藏深度即是当地等高线数值和等潜水位线数值的差值。
2.潜水位与地势的关系等潜水位线的数值大小可以反映地势的高低，潜水位高低和地形起伏相一致。
等潜水位数值大，表明地势较高；等潜水位线数值小，表明地势较低。
3.判断潜水流向地表水和地下水的流向都垂直于等值线，由高处向低处流动。
地下水从潜水位高处向低处渗流，若在等值线的转折点，流向与其切线垂直，由高处向低处流动。
4.潜水面的坡度确定潜水的流向之后，在流向上任取两点的水位高差除以两点的实地距离，即得潜水面的坡度。
5.判断潜水与河水的补给关系根据河流与等潜水位线的分布特点可以判断河水与潜水的补给关系。
当河水水位高于潜水水位时，则河水补给潜水；当河水水位低于潜水水位时，则潜水补给河水。
或者是先判断出河流两岸潜水的流向，若潜水流向指向河流，则潜水补给河水；若潜水流向背向河流，则河水补给潜水。
如下图所示。
A图中河床两侧潜水位高于河流水位，潜水流向河流，因此河流两侧潜水补给河流水。
在B图中河床两侧潜水位低于河流水位，河水流向两侧潜水，因此河流水补给两侧的潜水。
6.利用潜水等水位线合理布置水井和排水沟为了能最大限度地使潜水流入水井和排水沟，一般应沿等潜水位线布置水井和排水沟。
等潜水位线专题(修改)
3、华北地区的河流：年径流 总量较多，雨水补给为主， 径流的季节变化随降水量 的变化而变化，7-8月进入 汛期，12-2月为枯水期。 4、南方地区的河流：流量大， 汛期长，无结冰期，水位 差较小。5月雨季来临进入 第一次汛期，8-9月受台风 的影响进入第二次汛期。
思考：潜水与承压水在位置 (埋藏条件)和水源补给方面有 什么区别？
等潜水位线图的 判读和应用
一、读数值大小，判断地势高低、 河流流向和潜水埋藏深度
（1）潜水位与地势起伏相一致，潜水位高处地势高， 潜水位低处地势低。 （2）河流总是从地势高的地方流向地势低的地方。 （3）潜水埋藏深度＝地面海拔高度-潜水海拔高度
二、读凹凸方向，判断潜水流向、潜 水与河流的补给关系
图四中实线为地形等高线，虚线为潜水面等高线，等高距均为5米， 甲处为一口水井，回答下题： 9．甲处的水井埋藏深度可能是： A.1.5米 B.2.5米 C. 7.5米
D.8.5米
10．从图中可知，潜水和地下水的补给关系是： A.潜水补给 B.河流补给潜水 C.潜水与地下水互补 D.潜水不犯河水
11．从图中下水污染严重 C.有盐碱化倾向 D.有荒漠化倾向
7、合理布置取水井和排水沟 为了最大限度地使潜水流入水井和排水沟,当 等潜水位线凹凸不平、疏密不均,取水井（或 排水沟）应布置在潜水汇流处；当等潜水位 线由密变疏时，取水井（或排水沟）应布置 在由密变疏的交界处 ,并与等潜水位线平行.
等潜水位线判读
1.定义: 将潜水位海拔高度相等的点连成的线。 2.数值： 表示潜水位的海拔高度。
总结
特 征
应
用
数
值
判断地势分布和河流流向：地势高处潜水位高 地势低处潜水位低 潜水埋藏深度= 地面海拔－ 潜水海拔
等潜水位专题

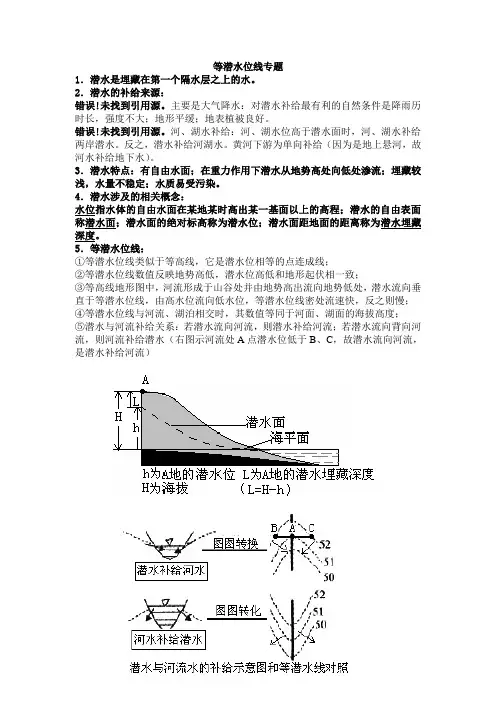

等潜水位线专题1．潜水是埋藏在第一个隔水层之上的水。
2．潜水的补给来源：错误！未找到引用源。
主要是大气降水：对潜水补给最有利的自然条件是降雨历时长，强度不大；地形平缓；地表植被良好。
错误！未找到引用源。
河、湖水补给：河、湖水位高于潜水面时，河、湖水补给两岸潜水。
反之，潜水补给河湖水。
黄河下游为单向补给（因为是地上悬河，故河水补给地下水）。
3．潜水特点：有自由水面；在重力作用下潜水从地势高处向低处渗流；埋藏较浅，水量不稳定；水质易受污染。
4．潜水涉及的相关概念：水位指水体的自由水面在某地某时高出某一基面以上的高程；潜水的自由表面称潜水面；潜水面的绝对标高称为潜水位；潜水面距地面的距离称为潜水埋藏深度。
5．等潜水位线：①等潜水位线类似于等高线，它是潜水位相等的点连成线；②等潜水位线数值反映地势高低，潜水位高低和地形起伏相一致；③等高线地形图中，河流形成于山谷处并由地势高出流向地势低处，潜水流向垂直于等潜水位线，由高水位流向低水位，等潜水位线密处流速快，反之则慢；④等潜水位线与河流、湖泊相交时，其数值等同于河面、湖面的海拔高度；⑤潜水与河流补给关系：若潜水流向河流，则潜水补给河流；若潜水流向背向河流，则河流补给潜水（右图示河流处A点潜水位低于B、C，故潜水流向河流，是潜水补给河流）三．强化练习读图一回答1-3题1、钻孔井甲的潜水埋藏深度约A．10米B．5米C．2.5米D．0米2、地下水流速A．①＝②B．②＝④C．①＞③D．③＞④3、排水沟位置选择合理的是A．①B．②C．③D．④图二为某地潜水等水位线图，回答4—6题4.图中潜水的流向主要是:A.自北向南B.自东向西C.自西向东D.自南向北5.在A. C.D. E.四点中可能发育河流的是:A.A点B.E点C.C点D.D点6.如果在BCDE四点打井，如果不考虑其它因素，仅考虑地下水水位离地面的距离，最容易打到水是：A.E点B.B点C.C点D.D点图三为某地区1月份等潜水位线图，读图回答7—9题7.图中河流与地下水的补给关系是：A.河流水补给地下水B.地下水补给河流水C.河流左岸地下水补给河流水，右岸河流水补给地下水D.河流右岸地下水补给河流水，左岸河流水补给地下水8.在6月份，下列关于等潜水位线变化说法正确的是：A.河流两侧的等潜水位线都向南弯曲B.河流东岸的等潜水位线将会向北弯曲C.河流东岸等潜水位线向北弯曲，西岸向南弯曲D.河流两侧的等潜水位线不会发生变化9.该区域的主要农作物主要是：A.春小麦、甜菜、玉米B.水稻、棉花、冬小麦C.冬小麦、棉花、大豆D.橡胶、甘蔗、水稻图四中实线为地形等高线，虚线为潜水面等高线，等高距均为5米，甲处为一口水井，回答下题：10．甲处的水井埋藏深度可能是：A.1.5米B.2.5米C. 7.5米D.8.5米11．从图中可知，潜水和地下水的补给关系是：A.潜水补给B.河流补给潜水C.潜水与地下水互补D.潜水不犯河水12．从图中内容可知，甲地的主要环境问题是：A.地下水开采过度B.地下水污染严重C.有盐碱化倾向D.有荒漠化倾向13．甲地环境问题出现的时间可能为：A.4-5月B.6-7月C. 7-8月D.12-1月（参考答案）1-5 BCDDC 6-10 CCBBC 11-13BA。

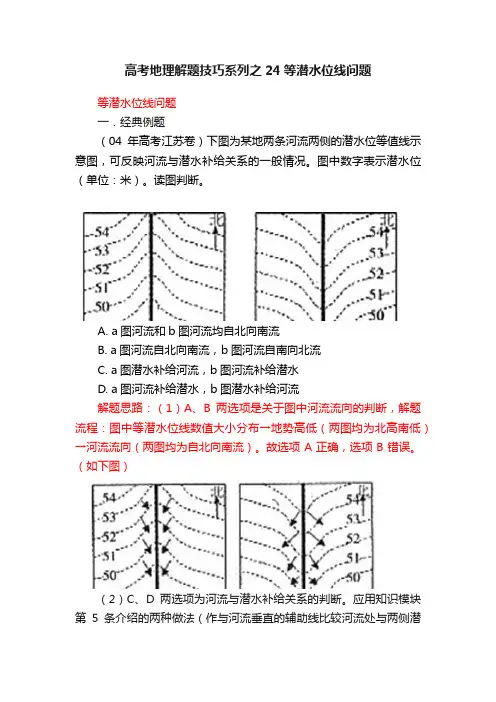

高考地理解题技巧系列之24等潜水位线问题
高考地理解题技巧系列之24等潜水位线问题等潜水位线问题一．经典例题（04年高考江苏卷）下图为某地两条河流两侧的潜水位等值线示意图，可反映河流与潜水补给关系的一般情况。
图中数字表示潜水位（单位：米）。
读图判断。
A. a图河流和b图河流均自北向南流B. a图河流自北向南流，b图河流自南向北流C. a图潜水补给河流，b图河流补给潜水D. a图河流补给潜水，b图潜水补给河流解题思路：（1）A、B两选项是关于图中河流流向的判断，解题流程：图中等潜水位线数值大小分布→地势高低（两图均为北高南低）→河流流向（两图均为自北向南流）。
故选项A正确，选项B错误。
（如下图）（2）C、D两选项为河流与潜水补给关系的判断。
应用知识模块第5条介绍的两种做法（作与河流垂直的辅助线比较河流处与两侧潜水位高低确定补给关系；或确定潜水的流向看它与河流的补给关系）确定选C。
二．知识模块：1．潜水是埋藏在第一个隔水层之上的水。
2．潜水的补给来源：①主要是大气降水：对潜水补给最有利的自然条件是降雨历时长，强度不大；地形平缓；地表植被良好。
②河、湖水补给：河、湖水位高于潜水面时，河、湖水补给两岸潜水。
反之，潜水补给河湖水。
黄河下游为单向补给（因为是地上悬河，故河水补给地下水）。
3．潜水特点：有自由水面；在重力作用下潜水从地势高处向低处渗流；埋藏较浅，水量不稳定；水质易受污染。
4．潜水涉及的相关概念：水位指水体的自由水面在某地某时高出某一基面以上的高程；潜水的自由表面称潜水面；潜水面的绝对标高称为潜水位；潜水面距地面的距离称为潜水埋藏深度。
5．等潜水位线：是等值线的一种，具体由如下基本特点：①等潜水位线类似于等高线，它是潜水位相等的点连成线；②等潜水位线数值反映地势高低，潜水位高低和地形起伏相一致；③等高线地形图中，河流形成于山谷处并由地势高出流向地势低处，潜水流向垂直于等潜水位线，由高水位流向低水位，等潜水位线密处流速快，反之则慢；④等潜水位线与河流、湖泊相交时，其数值等同于河面、湖面的海拔高度；⑤潜水与河流补给关系：若潜水流向河流，则潜水补给河流；若潜水流向背向河流，则河流补给潜水（右图示河流处A点潜水位低于B、C，故潜水流向河流，是潜水补给河流）三．对口练习读图一回答1-3题1、钻孔井甲的潜水埋藏深度约A．10米 B．5米 C．2.5米 D．0米2、地下水流速A．①＝② B．②＝④ C．①＞③ D．③＞④3、排水沟位置选择不合理的是A．① B．② C．③ D．④答案 1.B 2.C 3.D图二为某地潜水等水位线图，回答4—6题4.图中潜水的流向主要是:A.自北向南B.自东向西C.自西向东D.自南向北5.在A. C.D. E.四点中可能发育河流的是:A.A点B.E点C.C点D.D点6.如果在BCDE四点打井，如果不考虑其它因素，仅考虑地下水水位离地面的距离，最容易打到水是：A.E点B.B点C.C点D.D点答案 4.D 5.C 6.C图三为某地区1月份等潜水位线图，读图回答7—9题7.图中河流与地下水的补给关系是：A.河流水补给地下水B.地下水补给河流水C.河流左岸地下水补给河流水，右岸河流水补给地下水D.河流右岸地下水补给河流水，左岸河流水补给地下水8.在6月份，下列关于等潜水位线变化说法正确的是：A.河流两侧的等潜水位线都向南弯曲B.河流东岸的等潜水位线将会向北弯曲C.河流东岸等潜水位线向北弯曲，西岸向南弯曲D.河流两侧的等潜水位线不会发生变化9.该区域的主要农作物主要是：A.春小麦、甜菜、玉米B.水稻、棉花、冬小麦C.冬小麦、棉花、大豆D.橡胶、甘蔗、水稻8.解析:①河流一定发育在谷地，而谷地的等高线向高处凸出，由此判断河流的流向，根据河流流向判断左右岸②潜水的流动总是垂直于等潜水位线，有高处向低处流动③6月份，是东部河流的丰水期，在汛期时，随着河水的上涨，其两侧地下水位都会上涨，故紧靠河流的等潜水位线都应向南突出，而东岸潜水位向北突出（或者说，由于其附近向南突出，东岸相对向北突出了）。
高中地理知识点复习：等潜水位线图的常见考点
高中地理知识点复习：等潜水位线图的常见考点
高中地理知识点复习：等潜水位线图的常见考点高中地理知识点复习：等潜水位线图的常见考点
一、潜水的埋藏深度
潜水的埋藏深度是指地面到潜水面的垂直距离。
因为等高线的数值代表该线上各点对应的地面海拔高度，等潜水位线的数值代表该线上各点对应的地下潜水面的海拔高度，因此，任一地点潜水的埋藏深度即是当地等高线数值和等潜水位线数值的差值。
二、潜水的流向
潜水是一种重力水，它的流动性主要是因受重力作用而形成的，其在流动时总是由高水位流向低水位且沿最大坡度方向流动。
因此有：潜水的流向总是垂直于等潜水位线由高水位流向低水位。
三、潜水的流速
因为潜水是一种具有自由水面的重力水，其自由水面称潜水面，所以潜水的流速取决于潜水面坡度的陡缓。
在同一幅等潜水位线图中，等潜水位线越密集的地方，潜水面坡度越陡，潜水流速越快;等潜水位线越稀疏的地方，潜水面坡度越缓，潜水流速越慢。
四、河流水与潜水的相互补给关系
对于河流与等潜水位线的分布有如图三种基本关系。
根据河流与等潜水位线的分布特点可以判断河水与潜水的补给
变咸等。
高考地理一轮复习专题等潜水位线图的判读每日一题
等潜水位线图的判读高考频度：★★☆☆难易程度：★★★☆☆下图为我国某区域等高线和等潜水位线图。
读图回答1—2题。
1．该地区的地形名称是A．冲积扇B．三角洲C．河谷平原D．低山台地2．下列推断正确的是A．潜水位随着地势的高低起伏而起伏B．图中河流下游地下水补给河流水C．山脊是潜水的补给区，山谷是潜水的排泄区D．潜水的运动方向是从山谷到山脊【参考答案】1．A 2．A等潜水位线图的判读一、定义：潜水位海拔相等的点连成的线。
数值：表示潜水位的海拔。
二、判读1．读数值大小，判断潜水埋藏深度、地势高低、河水流向潜水埋藏深度＝地面海拔高度-潜水海拔高度2．读凹凸方向，判断潜水流向、潜水与河流的补给关系（1）潜水的流向总是垂直于等潜水位线由高水位流向低水位。
（2）潜水与河流的补给关系看潜水的流向，通过作垂线来确定。
3．读疏密状况，判断潜水的流速等潜水位线越密集的地方，潜水面坡度越陡，潜水流速越快；等潜水位线越稀疏的地方，潜水面坡度越缓，潜水流速越慢。
4．读闭合状况，判断人类对潜水的影响（1）中心潜水位低，地下水开采过度。
（2）中心潜水位高，降水多或大水漫灌。
5．水井和排水沟位置的选择（1）水井位置应选在地下水埋藏较浅的地点。
（2）水井位置应选在潜水汇集区。
（3）水井位置应选在潜水汇水面积较大的地点。
（4）一般沿等潜水位线布置水井和排水沟。
（5）建设排水工程的主要目的是将地下多余的潜水尽快排出，在潜水等水位线图上，一般布局在数值较小的一侧。
在排水沟走向的选择上，为增加排水面积，排水沟一般沿与等潜水位线平行的方向伸展。
利用潜水等水位线合理布置水井和排水沟。
为了能最大限度地使潜水流入水井和排水沟，一般应沿等潜水位线布置水井和排水沟。
如下图，显然，1、3布置水井是合理的，1、2取水有冲突，是不合理的；同理，排水沟5是合理的，4不合理。
读某地潜水等水位线（单位：m）图，完成1—2题。
1．下列关于该图的叙述，正确的是A．图中箭头正确表示了潜水的流向B．图中P点潜水的埋藏深度为10米C．图中Q点的潜水位为20米D．图示地区地形主要为山脊和山谷2．要获得充足的地下水资源，图示地区打井的最佳地点为A．①B．②C．③D．④潜水是指地下水中，埋藏在第一隔水层（不透水层）之上含水层中的水。
高考复习等值线——等潜水位线判读专题ppt 通用
探讨
潜水井的位置
甲处 A.地下水汇集 (潜水位线类似于山谷处) B.埋藏深度小处
谢谢
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
激励学生学习的名言格言 220、每一个成功者都有一个开始。勇于开始，才能找到成功的路。 221、世界会向那些有目标和远见的人让路（冯两努——香港著名推销商） 222、绊脚石乃是进身之阶。 223、销售世界上第一号的产品——不是汽车，而是自己。在你成功地把自己推销给别人之前，你必须百分之百的把自己推销给自己。 224、即使爬到最高的山上，一次也只能脚踏实地地迈一步。 225、积极思考造成积极人生，消极思考造成消极人生。 226、人之所以有一张嘴，而有两只耳朵，原因是听的要比说的多一倍。 227、别想一下造出大海，必须先由小河川开始。 228、有事者，事竟成；破釜沉舟，百二秦关终归楚；苦心人，天不负；卧薪尝胆，三千越甲可吞吴。 229、以诚感人者，人亦诚而应。 230、积极的人在每一次忧患中都看到一个机会，而消极的人则在每个机会都看到某种忧患。 231、出门走好路，出口说好话，出手做好事。 232、旁观者的姓名永远爬不到比赛的计分板上。 233、怠惰是贫穷的制造厂。 234、莫找借口失败，只找理由成功。（不为失败找理由，要为成功找方法） 235、如果我们想要更多的玫瑰花，就必须种植更多的玫瑰树。 236、伟人之所以伟大，是因为他与别人共处逆境时，别人失去了信心，他却下决心实现自己的目标。 237、世上没有绝望的处境，只有对处境绝望的人。 238、回避现实的人，未来将更不理想。 239、当你感到悲哀痛苦时，最好是去学些什么东西。学习会使你永远立于不败之地。 240、伟人所达到并保持着的高处，并不是一飞就到的，而是他们在同伴们都睡着的时候，一步步艰辛地向上爬 241、世界上那些最容易的事情中，拖延时间最不费力。 242、坚韧是成功的一大要素，只要在门上敲得够久、够大声，终会把人唤醒的。 243、人之所以能，是相信能。 244、没有口水与汗水，就没有成功的泪水。 245、一个有信念者所开发出的力量，大于99个只有兴趣者。 246、环境不会改变，解决之道在于改变自己。 247、两粒种子，一片森林。 248、每一发奋努力的背后，必有加倍的赏赐。 249、如果你希望成功，以恒心为良友，以经验为参谋，以小心为兄弟，以希望为哨兵。 250、大多数人想要改造这个世界，但却罕有人想改造自己。
高中地理知识点复习：等潜水位线图的常见考点
高中地理知识点复习：等潜水位线图的常见考点高中地理知识点复习：等潜水位线图的常见考点一、潜水的埋藏深度潜水的埋藏深度是指地面到潜水面的垂直距离。
因为等高线的数值代表该线上各点对应的地面海拔高度，等潜水位线的数值代表该线上各点对应的地下潜水面的海拔高度，因此，任一地点潜水的埋藏深度即是当地等高线数值和等潜水位线数值的差值。
二、潜水的流向潜水是一种重力水，它的流淌性要紧是因受重力作用而形成的，其在流淌时总是由高水位流向低水位且沿最大坡度方向流淌。
因此有：潜水的流向总是垂直于等潜水位线由高水位流向低水位。
三、潜水的流速因为潜水是一种具有自由水面的重力水，其自由水面称潜水面，因此潜水的流速取决于潜水面坡度的陡缓。
在同一幅等潜水位线图中，等潜水位线越密集的地点，潜水面坡度越陡，潜水流速越快;等潜水位线越稀疏的地点，潜水面坡度越缓，潜水流速越慢。
四、河流水与潜水的相互补给关系关于河流与等潜水位线的分布有如图三种差不多关系。
依照河流与等潜水位线的分布特点能够判定河水与潜水的补给关系。
在河床两侧潜水位高于河流水位，潜水流向河流，因此河流两侧的潜水补给河水;在河床两侧潜水位低于河流水位，河水流向潜水，因此河水补给两侧的潜水;在河流右岸潜水面高于河面，左岸潜水面低于河面，因此河流右岸潜水补给河水，左岸河水补给潜水。
五、取水点(即水井)位置的选择选择水井位置时，要依据以下三条：①水井位置应选在地下水埋藏较浅的地点。
②水井位置应选在潜水聚拢区。
③水井位置应选在潜水汇水面积较大的地点。
在解决此问题时，第一要判定潜水的埋藏深度，其次标出潜水的流向，以确定潜水的聚拢区和各地点汇水面积的大小，最终确定取水点(即水井)的最佳位置。
六、人类活动对潜水的阻碍潜水更新快，交替周期短，利用后短期内即可复原更新，属于可再生资源。
人们只要合理开采就可保证永续利用。
但假如人类不合理地开采，则会引发一些环境问题，如过度开采地下潜水、开采速度超过潜水的自然补给和复原速度，就会引起潜水位下降，形成地下水漏斗区。
等潜水位线专题
知识拓展等潜水位线专题一．知识模块：1．潜水是埋藏在第一个隔水层之上的水。
2．潜水的补给来源：①主要是大气降水：对潜水补给最有利的自然条件是降雨历时长，强度不大；地形平缓；地表植被良好。
②河、湖水补给：河、湖水位高于潜水面时，河、湖水补给两岸潜水。
反之，潜水补给河湖水。
黄河下游为单向补给（因为是地上悬河，故河水补给地下水）。
3．潜水特点：有自由水面；在重力作用下潜水从地势高处向低处渗流；埋藏较浅，水量不稳定；水质易受污染。
4．潜水涉及的相关概念：水位指水体的自由水面在某地某时高出某一基面以上的高程；潜水的自由表面称潜水面；潜水面的绝对标高称为潜水位；潜水面距地面的距离称为潜水埋藏深度。
5．等潜水位线：①等潜水位线类似于等高线，它是潜水位相等的点连成线；②等潜水位线数值反映地势高低，潜水位高低和地形起伏相一致；③等高线地形图中，河流形成于山谷处并由地势高出流向地势低处，潜水流向垂直于等潜水位线，由高水位流向低水位，等潜水位线密处流速快，反之则慢；④等潜水位线与河流、湖泊相交时，其数值等同于河面、湖面的海拔高度；⑤潜水与河流补给关系：若潜水流向河流，则潜水补给河流；若潜水流向背向河流，则河流补给潜水（右图示河流处A点潜水位低于B、C，故潜水流向河流，是潜水补给河流）二．经典例题（04年高考江苏卷）右图为某地两条河流两侧的潜水位等值线示意图，可反映河流与潜水补给关系的一般情况。
图中数字表示潜水位（单位：米）。
读图判断。
A. a图河流和b图河流均自北向南流B. a图河流自北向南流，b图河流自南向北流C. a图潜水补给河流，b图河流补给潜水D. a图河流补给潜水，b图潜水补给河流（解题思路）（1）A、B两选项是关于图中河流流向的判断，解题流程：图中等潜水位线数值大小分布→地势高低（两图均为北高南低）→河流流向（两图均为自北向南流）。
故选项A正确，选项B错误。
（2）C、D两选项为河流与潜水补给关系的判断。
应用知识模块第5条介绍的两种做法（作与河流垂直的辅助线比较河流处与两侧潜水位高低确定补给关系；或确定潜水的流向看它与河流的补给关系）确定选C。
《等潜水位线》课件
等潜水位线与其他水文要素的关系
01
等潜水位线与地下水流向的关系
等潜水位线密集的地方通常是地下水流向的区域，而等值线稀疏的地方
则是地下水流动较弱的区域。
02
等潜水位线与地下水压力的关系
在地下水压力较大的区域，等潜水位线会呈现向外凸出的形态；而在地
下水压力较小的区域，等潜水位线则会呈现向内凹进的形态。
等潜水位线的变化分析
1 2 3
影响等潜水位线变化的因素
地下水补给与排泄、气候变化、人为开采和地下 水流动等。
等潜水位线变化的分析方法
通过对比不同时间点的等潜水位线图，分析等值 线的移动和变化趋势，判断地下水位的动态变化 。
等潜水位线变化的实践意义
了解地下水位的动态变化有助于合理规划水资源 利用、预防地质灾害和维护生态平衡。
等潜水位线的意义
总结词
等潜水位线在地质学、水文学和环境科学等领域具有重要意 义。
详细描述
等潜水位线是地质学和水文学中重要的基础数据，它可以反 映地下水的分布、运动和水质状况，对于水资源评价、地下 水污染防治、土地利用和城市规划等领域具有重要意义。
等潜水位线的应用
总结词
等潜水位线在地质工程、水文地质、环境监测等领域有广泛应用。
设计内容
根据该地区等潜水位线图分析结果，结 合当地农业灌溉现状，制定合理的农业 灌溉优化方案，提高灌溉效率，减少水 资源的浪费。
VS
设计目的
通过方案设计，优化该地区的农业灌溉方 式，提高农作物的产量和品质，同时减少 对地下水资源的过度开采和灌溉水的浪费 。
THANKS
感谢观看
《等潜水位线》ppt 课件
xx年xx月xx日
• 等潜水位线的概念 • 等潜水位线的绘制方法 • 等潜水位线的解读 • 等潜水位线在实践中的应用 • 案例分析
等潜水位线
等潜水线判读专题1 潜水的流向：潜水是在重力作用下，由潜水位高处向低处作下降运动的，所以潜水的流向就是垂直于等潜水位线，从高水位指向低水位的方向。
2潜水的流速：等潜水位线密集处，地面坡度大，潜水流速快，反之则慢。
3 潜水的埋藏深度：埋藏深度＝某点地面标高－潜水位，即某点对应的等高线的数值（地表高度）与其潜水水位数值的差。
一般来说，地势越高，潜水的埋藏越深，4 潜水与地表水（如河水）的补排关系：一般情况下，沿河流流向，越向下，地势越低，潜水水面越低。
对照图示观察，若潜水等水位线图上的等值线向数值大的方向凸出，说明河水水位低于潜水水位，潜水补给河水；相反，河水水位高于潜水水位，河水补给潜水。
我们也可以通过确定地表水附近潜水的流向来确定彼此的补排关系，方法是在图上按潜水位数值从大到小方向作潜水等水位线的垂线，若垂线指向河流，说明潜水补给河水；若作出的垂线偏离河流，则说明河水补给潜水，如下图所示，①是潜水补给河水，②是河水补给潜水。
5 利用等水位图合理地布设取水井和排水沟：为了能最大限度地使潜水流入水井和排水沟，一般应沿等水位线布设水井和排水沟。
井是开采地下水的管状垂向集水工程的设施。
为增加开采补给量，保证水源地的长期均衡开采，水源地应尽可能选择在可以最大限度拦截区域地下径流的地段，接近补给水源和能充分夺取各种补给量的地段，如水源地尽量靠近补给地下水的河流岸边、区域地下径流的排泄区附近等。
例1读下图，回答1~2题。
（在地形图上，将某一含水层中承压水位相等的各点连接起来，所形成的曲线称等水压线1. 图中能够正确表示承压水流向的箭头是（）A. ①B. ②C. ③D. ④2. 图中a、b、c、d四口井中，水能自动流出的是（）A. aB. bC. cD. d解析：第1题中承压水的流向应该与承压水等水位线垂直，并且由高处指向低处，故选A。
第2题承压水位高出地面时，承压水可以自动流出，故选C。
例题2潜水等水位线图就是潜水面等高线图，它是根据潜水面上各点的水位标高绘制成的，一般绘在等高线地形图上，绘制的方法与绘制地形等高线的方法类似。
等值线——等潜水位线判读专题共20页
6、纪律是自由的第一条件。——黑格 尔 7、纪律是集体的面貌，集体的声音， 集体的 动作， 集体的 表情， 集体的 信念。 ——马 卡连柯
8、我们现在必须完全保持党的纪律， 否则一 切都会 陷入污 泥中。 ——马 克思 9、学校没有纪律便如磨坊没有水。— —夸美 纽斯
10、一个人应该：活泼而守纪律，天 真而不 幼稚， 勇敢而 鲁莽， 倔强而 有原则 ，热情 而不冲 动，乐 观而不 盲目பைடு நூலகம் ——马 克思
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿
Thank you
高考地理专题1.7 等潜水位线图的判读-解图释含义含解析
等潜水位线图的判读[知识点拨]等潜水位线图就是潜水面等高线图,它是根据潜水面上各点的水位高低绘制而成的。
一般绘制在地形图上,绘制方法与绘制等高线图的方法类似。
1.判断某点潜水的埋藏深度潜水的埋藏深度就是潜水面与地表的垂直距离,它等于该点地表的海拔减去该点潜水面的海拔。
2.判断潜水流向地表水和地下水的流向都是垂直于等高线,由高处指向低处;地下水从潜水水位高处向低处渗流。
3.判断潜水流速的大小潜水流速取决于潜水面的坡度,坡度越大,流速越快。
同一幅地图上,等潜水位线越密集的地方坡度越大,流速也越快。
4.判断潜水与河水的补给关系当河水水位高于潜水水位时,河水补给潜水;当河水水位低于潜水水位时,潜水补给河水。
如下图所示,a为潜水补给河水,b为河水补给潜水。
[典题示例]地下水埋藏深度对植物影响很大。
假如植物根部长期不能达到地下水位,植物就会因为缺水而死亡。
影响地下水埋藏深度的主要因素是大气降水。
下图中的左图是“青海—四川—江西—台湾”一线的地下水埋藏深度图,右图是左图中乙地的等高线和等地下水位线(单位:m)。
据此回答(1)—(2)题。
(1)左图中的曲线在甲地出现明显的较低值,主要原因是此处A.受海洋影响,降水量增多B.受地形抬升作用的影响,降水量增多C.河道弯曲,排水不畅D.土质疏松,下渗能力强(2)乙区域要对E、F、G、H四地进行绿化,选择4种植物进行种植。
4种植物的根深如下表。
由表可知答案： (1)B (2)A[对点练习]地下水位过高导致会土壤过湿，不利于农业生产，需要排水。
下图示意某地等潜水位线及拟建的排水井和排水沟的位置(图中等潜水位线单位：m)。
据此回答1～3题。
1．土壤过湿对农作物的危害是( )A．气温日较差小，不利营养物质积累 B．土质黏重，不利农作物根系发育C．土壤空气少，不利农作物根系呼吸 D．导致土壤中营养元素减少2．图中排水沟4的排水效率是最低的，其原因最可能是( )A．沟底是倾斜的 B．延伸方向是和等潜水位线垂直的C．沟较浅 D．潜水是向两侧分流的3．综合考虑排水效率和工程量，图中排水沟5的沟底最适宜的海拔高度是( )A． 79m B． 80m C． 81m D． 82m【答案】1．C 2．D 3．C【解析】苋菜，茎叶可作为蔬菜食用，叶色丰富者要供观赏。
高中地理知识点：《等潜水位线》例题
高中地理：《等潜水位线》例题例1、读我国南方某地区简图（单位：米），回答（1）~（2）题。
（1）图中A区地形类型为A. 山峰B. 洼地C. 丘陵D. 山谷（2）关于图中甲处河流水文特征的描述，正确的是A. 主要是潜水补给河水B. 主要是河水补给潜水C. 潜水、河水之间相互补给D. 可能有较多支流汇入解析：第（1）题，A区等高线与一侧等高线的低值相等，根据“大于大的，小于小的”规律，该地应为盆地（或洼地）。
第（2）题，根据等高线数值及弯曲状况判断出甲处河流为地上河，河流水位总是高于两侧潜水水位，应是河水补给潜水。
地上河段不可能有支流汇入。
答案：（1）B （2）B例2、下图中实线是地形等高线，虚线是潜水面等高线；等高距均为5米，甲处为一口水井。
读图回答（1）~（6）题。
（1）乙处的潜水深度为A. 17米B. 1米C. 3米D. 5米（2）甲处水井的水面离地面的距离可能为A. 1.5米B. 2.5米C. 7.5米D. 8.5米（3）从图中内容可知，甲地出现的主要环境问题是A. 地下水开采过度B. 地下水污染严重C. 有盐碱化倾向D. 有荒漠化倾向（4）甲地环境问题出现的时间可能是A. 4~5月B. 6~7月C. 7~8月D. 12~次年1月（5）图中河流与潜水的关系是A. 河流水补给潜水B. 潜水补给河流水C. 互不补给D. 不能判定（6）图中潜水的流动方向是A. a箭头方向D. b箭头方向C. c箭头方向D. d箭头方向解析：第（1）题，解题的关键是根据河流的分布区是山谷，山谷处等高线由低处向高处凸出，判断出地势西北高东南低，河流由西北向东南流。
第（2）题，甲处等高线数值为55米，乙处等高线数值为60米，而乙处潜水面等高线为57米，所以乙处的潜水深度为3米。
根据等潜水位线的特点，即地势高的地方潜水水位高，地势低的地方潜水水位低，可判断出南边的等潜水位线为52米，甲处的等潜水位取值范围为47~52米，因而甲处水井的水面离地面的距离可能为3~8米。
高中地理各类题型解题技巧：等潜水位线专题-文档资料
高中地理各类题型解题技巧：等潜水位线专题学习地理是社会可持续发展的必须，是培养合格的世界公民的必须。
查字典地理网小编准备了高中地理各类题型解题技巧，具体请看以下内容。
1、概念：潜水等水位线即潜水面等高线，根据潜水面上各自的水位标高绘制而成，一般绘在等高线地形图上。
2、河流流向判断：潜水水位随地形而有起伏(呈正相关)，可根据图中等潜水位线的数据递变(递增或递减)顺序判断
出地势高低，河流都是由高处向低处流，可知河流流向。
3、潜水的流向：垂直于等潜水位线，由高值区流向低值区。
4、潜水的埋藏深度：是指潜水面到地表的距离。
同一幅图上的地形等高线与潜水等水位线相交之点的数值之差，即二者高程之差，为该点的潜水埋藏深度。
5、潜水流速的大小：取决于潜水的坡度。
坡度越大，流速越快，坡度越小，流速越慢。
在同一幅地图上，等潜水位线越密集的地方坡度越大，不同地图中要注意比例尺和高差。
6、确定引水工程：为了最大限度地使潜不流入水井和排水沟，当等水位线凹凸不平、疏密不均时，取水井应布置在地下水汇流处，并且埋藏较浅处;当等水位线由密变稀时，取水井应布置在由密变稀的交界处，并与等潜水位线平行(注意不是垂直)。
7、潜水与河水或湖泊水补给关系：一是作水平线法，比较
水位高低，总是由水位高者补给水位低者;二是作出潜水流向，潜水向河流或湖泊流，则潜水补给河流或湖泊，潜水流向由河流或湖泊指向潜水，则河流水或湖泊水补给潜水。
高中是人生中的关键阶段，大家一定要好好把握高中，查字典地理网为大家整理的高中地理各类题型解题技巧，希望大家喜欢。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
等潜水位线专题一、单选题读图虚线表示等潜水位线，等潜水位距为8m；实线表示等高线，等高距为10m。
据此完成2题1、图中A处潜水的埋藏深度可能是A. 6mB. 9mC. 20mD. 29m2、图中河流的流向和河流与潜水的补给关系分别是A. 向东流河流补给潜水B. 向东流潜水补给河流C. 向西流河流补给潜水D. 向西流潜水补给河流某地区1月份等潜水位线图，读图回答2题。
3、图中河流与地下水的补给关系是A. 河流水补给地下水B. 地下水补给河流水C. 河流左岸地下水补给河流水，右岸河流水补给地下水D. 河流右岸地下水补给河流水，左岸河流水补给地下水4、在6月份，下列关于等潜水位线变化说法正确的是A. 河流两侧的等潜水位线都向南弯曲B. 河流东岸的等潜水位线将会向北弯曲C. 河流东岸等潜水位线向北弯曲，西岸向南弯曲D. 河流两侧的等潜水位线不会发生变化读“河流（黑实线）两侧等潜水位线（潜水等水位线即潜水面等高线，单位为“米”）图”，回答2题。
5、两条河流河水与潜水互补关系的叙述，正确的是A. a图河流自南向北流，b图河流自北向南流B. a图河流自北向南流，b图河流自南向北流C. a图河流补给潜水，b图潜水补给河流D. a图潜水补给河流，b图河流补给潜水6、近年来，苏南地区封闭了大量机井，其原因主要是A. 减缓地面下沉B. 保护地上水资源C. 地下水开采成本高D. 苏南地区地表水丰富，不用采地下水下图为我国东部地区某河流两侧的潜水位等值线示意图，图中数字表示潜水位（单位：米），P为河岸的一处观测点。
读图，回答2题。
7、关于图中河流的叙述，正确的是A. 从东北流向西南B. 可能位于黄土高原C. 可能会出现凌汛现象D. 一年有两个汛期8、此时，该河流的剖面图可能为A.B.C.D.下图图1是某河段及其附近的等潜水位线图，图2中是表示年径流量曲线图是从图1中A、E两处测得的。
回答2题。
9、关于河流EF段、CD段的说法，正确的是A. EF段流向为由北向南，CD段河水补给潜水B. EF段流向为由北向南，CD段潜水补给河水C. EF段流向为由南向北，CD段潜水补给河水D. EF段流向为由南向北，CD段河水补给潜水10、比较a、b、c、d的数值大小A. aB. a>b>c>dC. b>c>a>dD. a>d>c>b图1 图2潜水流向为垂直于等潜水位线，由高流向低。
下图为某区域图，读图回答2题。
11、从甲点能够看到乙、丙、丁、戊四点中的A. 乙点B. 丙点C. 丁点D. 戊点12、如果图中河流与潜水之间存在补给关系，那么下列说法正确的是A. 河流水补给潜水B. 河流左岸潜水补给河流水，右岸河流水补给潜水C. 潜水补给河流水D. 河流右岸潜水补给河流水，左岸河流水补给潜水下图中实线为地形等高线，虚线为等潜水水位线，等高距均为5米，右侧标注图为河流MN剖面处的等流速线分布图。
据此回答3题。
13、图中河流的流向是A. 自东北向西南流B. 自西南向东北流C. 自东南向西北流D. 自西北向东南流14、有关河流MN剖面的说法，正确的是①水面流速从岸边向最大水深方向递增②流速从水面向河底增大③若需建设港口，M岸比N岸更合适④在地转偏向力作用下，河床东北岸坡度明显大于西南岸A. ①③B. ①④C. ②③D. ②④15、此时，下列叙述正确的是A. 河流水补给潜水B. 该地区受副热带高气压带控制C. 潜水补给河流水D. 左岸河流水补给潜水，右岸潜水补给河流水下图为我国南方某河流的剖面示意图。
读图，回答2题。
16、此河段河流流向为 A. 自东向西 B . 自西向东 C. 自东南向西北 D. 自东北向西南17、下图中能正确反映该河段河水与两岸地下水关系的是（图中曲线实线 为等高线，虚线为潜水面等高线，直线实线为河流。
A .B. C. D.我国东南沿海某地区有深厚的砂砾堆积层，图为该区域某地平行于海岸线的一段剖面图，其中实线为该区域 地表海拔高度，虚线表示潜水埋藏深度。
读图完成2题。
18、最可能出现海水入侵，地下水变咸的是 A. 甲 B. 乙 C. 丙 D. 丁19、根据图中信息推测，下列说法最可信的是 A. 甲为湿地 B. 丙处地下水质最差 C. 地下水从丙流向乙 D. 丙为城市区域下图为我国华北某区域等高线和等潜水位线图。
回答2题。
20、该地区的地形名称是 A. 冲积扇 B. 三角洲 C. 河谷平原 D. 低山台地21、图中M 处的潜水埋藏深度为 A. 235米 B . 75米 C. 16米 D. 5米下图为某地潜水等水位线图，回答2题22、图中潜水的流向主要是: A. 自北向南 B. 自东向西 C. 自西向东 D. 自南向北23、在A. C.D. E.四点中可能发育河流的是 A. A 点 B. E 点 C. C 点 D. D 点下面图（1）中阴影部分为黑夜，且∠a=23°26′，图（2）为“河水和潜水补给关系图”。
读图回答2题。
图（1） 图（2）24、图（1）所示时间半年后，关于图（2）中河流与潜水面的关系，下列说法正确是 A. 恒河沿岸的潜水面为b 状态 B. 黄河中下游沿岸的潜水面为b 状态 C. 密西西比河沿岸的潜水面为a 状态 D. 开普敦地区的潜水面为b 状态 25、在∠a 由图示状态缩小为0°的时段内A. 长江中下游地区出现梅雨B. 东北地区河流进入主汛期C. 华北平原开始播种小麦D. 秦岭一淮河以南地区可能出现低温冻害 下图中，实线是地面等高线，虚线是地下潜水面等高线，等高距均为2米，甲处为一口水井。
读图回答2题 26、图中河流①自西北流向东南 ②自东南流向西北 ③河流补给地下潜水 ④地下水补给河流 A. ①③ B. ①④ C. ②③ D. ②④27、某同学准备利用水桶和绳子为工具，到甲水井取水，绳子的长度应该为多长较为合适A. 2.5米B. 4.5米C. 6.5米D. 8.5米28、从图中内容可知，甲地出现的主要环境问题是 A. 水土流失严重 B. 有荒漠化倾向C. 地下水开采过度D. 地下水污染严重下图为“我国东部地区某河流两侧的等潜水位线示意图”(单位：米)，P 为河岸的一处观测点。
读图回答2题。
29、关于图中河流的叙述，正确的是A. 从西南流向东北B. 可能位于内蒙古高原C. 可能会出现凌汛现象D. 一年有两个汛期30、此时，该河流的剖面图（虚线为潜水位线）可能为A.B.C.D.答案和解析【答案】1. C2. A3. C4. B5. D6. A7. C8. B9. D10. A11. B12. B13. C14. B15. A16. B17. B18. D19. A20. A21. D22. D23. C24. C25. D26. A27. C28. C29. C30. D【解析】1~2. 试题分析：【小题1】从图中可以看出：A处刚好位于20M潜水位线上，所以其埋藏深度为20M；所以C正确。
【小题2】等高线向高处凸出为河谷，所以河流是自西向东流，地势越高，潜水水位高，所以a为20米，b为10米；同一条线上，河流的水位高于潜水水位，如图中红线，河流中间的水位是大于30米，而两边潜水的水位是10米，所以河水补给潜水。
所以A正确。
考点：河流水与地下水的补给关系、等值线图的判读。
3~4. 本题考查河流水的补给及等值线的判读。
根据图中等高线和河流的关系，河流的流向与等高线凸向相反，可以判断图中河流从东北向西南流，地势东北地区较高，地下水位较高。
根据地下水的流动方向从高处往低处，且垂直于等潜水位线判断，顺着河流的流向看，河流的左岸地下水水位比河流水位高，所以河流左岸地下水补给河流水；河流右岸地下水水位比河流水位低，所以右岸河流水补给地下水。
所以C选项正确。
故选C。
本题考查等值线的判读。
根据图中经纬度可知，图示区域为长江中下游平原地区，6月为梅雨季节，降水多，河流水位高，河流东岸附近地区的潜水受强烈的补给，使潜水位比东岸其他地区高，所以东岸潜水线向北弯曲。
所以B选项正确，ACD错误。
故选B。
5~6. 本题考查河流和潜水的补给关系以及读图分析能力。
地势高的地方潜水位高，地势低的地方潜水位低。
据图可知，两图地势均为北高南低，所以两图河流均为自北向南流，AB错误；垂直于潜水等水位线从高水位指向低水位的方向，即可确定潜水的流向。
经作图可判断，a图潜水补给河流，b图河流补给潜水，C错误，D正确。
故选D。
本题考查水资源的合理利用。
人类大量抽取地下水导致地下水位降低，引起地面下沉。
所以近年来，苏南地区封闭了大量的机井，其原因是减缓地面沉降，保护地下水资源，A正确，BCD均错误。
故选A。
7~8. 本题考查等值线的判读和读图分析问题的能力。
河流从水位高的地区流向水位低的地区，根据图中指向标可知，河流从西南向东北流，A错误；根据图中纬度位置可知，该地区为可能位于华北平原，B错误；河流从低纬度向高纬度流，可能会出现凌汛现象；该地区位于华北地区，一年只有一个汛期，东北地区河流有两个汛期，C正确，D错误。
故选C。
本题考查剖面图的判读和分析问题的能力。
由上题分析可知，该河位于北半球，右岸侵蚀严重，根据河流流向，P岸是右岸，侵蚀严重，在剖面图中P岸坡度大，B对。
故选B。
9~10. 本题考查河流的流量变化和等潜水位线的分布。
根据图示A、E两地位于湖泊两侧，而结合右图年径流量曲线显示E处变化较小，说明E位于湖泊下游，湖泊对E处水量起到了调节作用，故EF河段由南向北流；由河流流向可知，CD段河流由东南流向西北，地势较高则等潜水位也较高，则abcd数值依次升高；再根据河流等潜水位线“凸低为高”，反映河流沿岸潜水位较周边地区高，说明河水补给潜水。
所以D正确，ABC错误。
故选D。
本题考查等潜水位线的判读。
根据图示A、E两地位于湖泊两侧，而结合右图年径流量曲线显示E处变化较小，说明E位于湖泊下游，湖泊对E处水量起到了调节作用，故EF河段由南向北流；由河流流向可知，CD段河流由东南流向西北，地势较高则等潜水位也较高，则abcd数值依次升高。
所以A正确，BCD错误。
故选A。
11~12. 本题考查可视情况的判读。
读图，丁、戊之间为河流，说明该处为谷地，等高线向高处凸，则甲处等高线向低处凸，甲右侧为山脊，在甲处不能看到丁、戊，CD错；由甲到丙，等高线先密再疏，该处为凹坡，甲可以看到丙，B对；从甲到乙，等高线先疏再密，坡度先缓再陡，为凸坡，甲看不到乙，A错。
故选B。
本题考查河流与潜水补给关系的判读。
根据河流与等高线的关系可知，河流流向东北，再根据潜水位与地形的关系可知，西南的等潜水位线数值大，东北数值小，潜水由高处垂直于潜水面流向低处，用作图法可得出，河流左岸潜水补给河流水，右岸河流水补给潜水，B对，ACD错。
