Altium Designer PCB负片打印输出设置

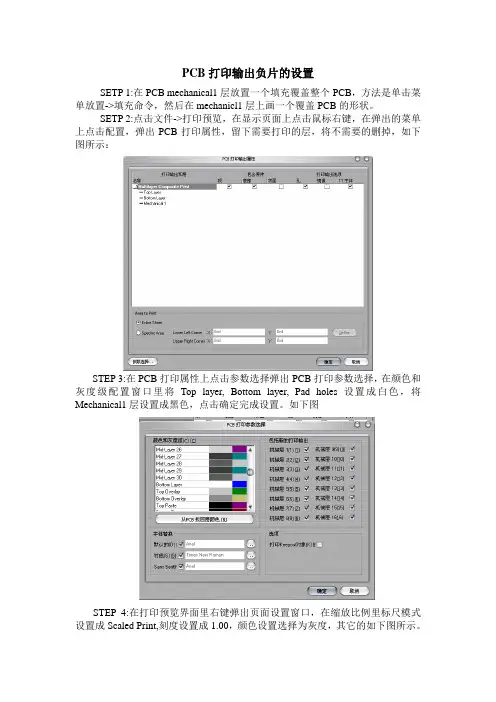

PCB打印输出负片的设置
SETP 1:在PCB mechanical1层放置一个填充覆盖整个PCB，方法是单击菜单放置->填充命令，然后在mechanicl1层上画一个覆盖PCB的形状。

SETP 2:点击文件->打印预览，在显示页面上点击鼠标右键，在弹出的菜单上点击配置，弹出PCB打印属性，留下需要打印的层，将不需要的删掉，如下图所示：
STEP 3:在PCB打印属性上点击参数选择弹出PCB打印参数选择，在颜色和灰度级配置窗口里将Top layer, Bottom layer, Pad holes设置成白色，将Mechanical1层设置成黑色，点击确定完成设置。

如下图
STEP 4:在打印预览界面里右键弹出页面设置窗口，在缩放比例里标尺模式设置成Scaled Print,刻度设置成1.00，颜色设置选择为灰度，其它的如下图所示。

好了，通过以上设置就可以通过打印机打印输出1:1的负片了，okey，injoy it。

Altium Desinger10腐蚀刻板打印设置教程

Altium Desinger10腐蚀刻板打印设置教程一、不覆铜设置（除掉大部分铜）
第一步：选中机械层1（Mechanical 1）
第二步：选中Place Fill
第三步：画一个方形覆盖住PCB
第四步：进入页面设置File+Page setup（F+U快捷键）
设置如上图所示
第五步：选中上图的“Advanced”。

第六步：如果是打印双面板，打印顶层时需要勾选”Mirror ”，打印底层则不需要
第七步：颜色设置如下图所示。

TOP LAYER黑色 BOTTOM LAYER 黑色 Mechanical黑色 Multi-Layer白色
完成上述设置后，点击打印预览（F+V快捷键）就可以看到如下图所示的效果：
黑色部分未能曝光，蚀刻步骤将被除去，白色曝光部分最终保留下来。

二、覆铜设置（去掉少部分铜）
第一步：选中TOP-LAYER
第二步：选中Place Polygon Plane
第三步：覆铜设置如下图所示
第四步：画出一个能够覆盖PCB的方框
第五步：如上述步骤所示对BOTTOM-LAYER也进行相应的覆铜操作
第六步：Page setup和颜色的设置都和不覆铜的一致，TOP-Layer白色BOTTOM-Layer 白色Mechanical 黑色Multi-Layer白色
第七步：设置完上述走骤后，效果如下图所示：
黑色未曝光的部分将被蚀刻掉，白色曝光部分保留下来。
