边顶拱式砼衬砌钢模台车使用说明

边顶拱式砼衬砌钢模台车使用说明

边顶拱式砼衬砌钢模台车使用说明钢模板台车是为各种隧道、涵洞,引水洞等断面的混凝土衬砌而专门设计制造的非标产品。

具有立模、脱模功能,衬砌表面光洁度高,衬砌速度快的特点。

钢模板台车的工作过程按以下几步进行:一、检查隧道施工条件是否满足模板台车设计要求:由于模板台车属于非标设备,使用条件必须满足设计要求方可衬砌。

1、检查路面标高及路面状况是否满足设计要求,路面标高:在设计路面标高下510毫米,见图所示;路面状况:混凝土路面(在边沟处下降100毫米的台阶,便于对地丝杠支撑可靠)。

2、检查对地丝杠支撑位置是否满足设计要求,对地丝杠支撑位置:见图所示。

3、检查枕木和钢轨是否满足设计要求,枕木:高200mm,宽>200mm;钢轨:43Kg/m,高为140 mm。

4、检查矮边墙高度是否满足设计要求:不做矮边墙,用木板支挡,但必须可靠定位,不能只靠台车小底模支撑,可在木板外打孔用螺纹钢挡住。

5、检查混凝土厚度是否满足设计要求,衬砌混凝土厚度:40cm-70cm 。

6、检查钢模板外表面是否涂抹脱模剂。

二、立模钢模板台车行走至衬砌位置后便可立模,立模前钢模板台车处于脱模状态。

立模按以下几步进行:1、台车行至衬砌位置后,收起顶模架体上纵梁支撑千斤顶,将门架底纵梁上支撑千斤顶撑于钢轨上并旋紧。

2、启动液压系统电机(必须使电机旋转方向与齿轮泵要求方向一致,否则损坏齿轮泵),操作手动换向阀手柄,使升降油缸上升,调整钢模板台车顶部模板,使其接近预定高度;3、操作手动换向阀手柄,使水平油缸平移。

调整钢模板台车模板,使其中心线与衬砌中心线对齐,然后再操作手动换向阀,使升降油缸上升到设计衬砌位置,旋紧顶模架体顶部纵梁下的千斤顶。

4、操作手动换向阀手柄,使边模油缸伸出。

粗调钢模板台车边模板至预定位置。

(边模油缸应单边分别进行)。

5、装好边模丝杠,使边模在衬砌设计位置,锁定丝杠。

6、关闭电机,来回摇动手动换向阀手柄,使边模油缸卸压。

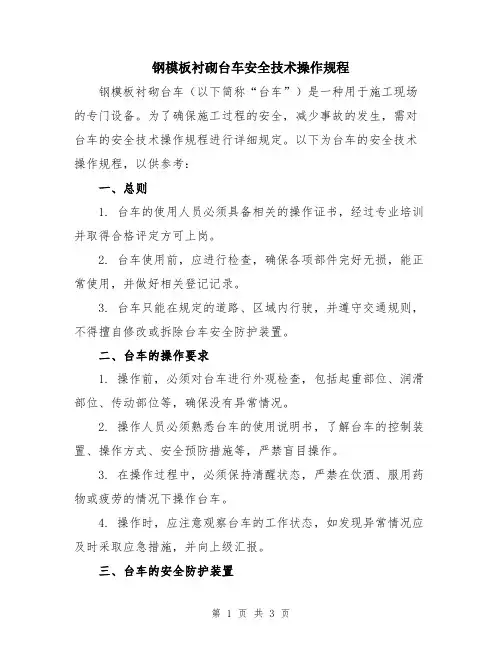

钢模板衬砌台车安全技术操作规程
