多层框架结构设计
多层框架结构设计一、梁、柱的截面尺寸初选：结构平面布置如下图，各层梁柱板的混凝土强度为C30，f c=14.3N/mm2,f t=1.43 N/mm2。
取相邻两个柱距的尺寸宽作为计算单元。
（1）梁截面初选：边跨梁(AB、CD跨)框架梁截面高度可按h=(1/18~1/10)l0确定其中l0为梁的计算跨度，为了防止梁发生剪切脆性破坏，梁净跨与截面高度之比l/h≥4，梁截面宽度可取b=(1/3~1/2)h且b≥200mm梁截面高宽比h/b≤4.由上图可知：L边=6300mm,L中=2700mm,h边=（350~630），h中=(150~270),6300/h边≧4 2700/h中≧4H边≦1575mm h中≦675mm。
取h边=600mm h中=250mm 取b=250mm由于框架梁的各跨度相差较大，为了利于梁内上部纵筋的贯通和下部筋的锚固，梁各跨截面宽度应该相同取b=250mm.H中/b=250/250=1≦4 h边/b=600/250=2.4≦4(符合要求)（2）柱截面初选柱截面初选要同时满足最小截面，侧移限制和轴压比等诸多影响，对于较低设防裂度地区的多层民用框架结构，一般可通过满足轴压比限值进行截面估计。
框架柱截面边长不宜小于350mm,剪跨比宜大于2，截面高宽比不宜小于400mm。
柱截面宽度一般不小于（1/20~1/15），柱截面高度不宜小于350mm.柱截面高不宜小于400mm。
取b c=h c=400mm(3)梁、柱的计算高度梁的跨度：取轴线间距，边跨梁为6.3m.中间跨梁2.7m，底层柱高为4.8m。
二、框架计算简图及梁柱的线刚度1、确定框架的计算简图取①轴上的一榀框架计算，假定框架嵌固于基础顶面框架梁与柱刚接，由于各层柱的截面尺寸不变故梁跨等于柱截面形心之间的距离。
底层柱高从基础顶面算至二层，楼面基顶标高根据地质条件，室内外高差是0.45m，基础顶面标高为-0.900m。
具体如下图2、框架梁柱线刚度计算。
框架结构多层厂房施工组织设计
目录第一篇、编制依据第二篇、工程概况第三篇、主要施工方法第四篇、劳动力安排计划第五篇、拟使用的主要及材料进场计划第六篇、拟使用主要施工机械及进场计划第七篇、确保工程质量的技术组织措施第八篇、确保安全生产文明施工的技术组织措施第九篇、确保工期的技术组织措施第十篇、确保工程节能的技术组织措施第十一篇、危险性较大的分部分项工程的专项施工方案第十二篇、防止或减少施工现场粉尘、废水、废物、噪声、振动等对环境的危害和污染的措施第十三篇、冬(雨）季施工措施第十四篇、施工总进度表和工期网络图第十五篇、施工总平面图第一篇、编制依据1、施工招标文件；2、工程施工图纸；3、工程工程量清单；4、建设单位提供的施工条件，如施工场地、水、电供应等；5、国家现行的基本建设法令、规范、规程。
6、我公司有关工程施工及质量、职业健康安全、环境保护体系规范。
第二篇、工程概况建筑面积：14252.2㎡，其中车间面积为一层5591.5㎡，二层5403.4㎡，辅房建筑面积3140㎡，出屋面楼梯面积为117.3㎡。
建筑层数：厂房两层，辅房四层建筑高度：厂房10.65m，辅房15.15m。
结构形式：钢筋混凝土框架结构耐火等级：二级抗震设防烈度：八度使用年限：50年墙体工程：外墙构造：240厚Mu10非粘土多孔砖，M7.5混合砂浆砌筑，外装饰为喷涂真漆；内墙构造：除注明外为240厚Mu10非粘土多孔砖，M7.5混合砂浆砌筑。
墙身防潮层：在室内地坪下60mm处，做20厚1：2水泥砂浆骨加5%防水剂的墙身防潮层。
屋面工程：本工程屋面防水等级为Ⅱ级，防水层合理使用年限为15年。
门窗工程外窗采用90系列铝合金推拉窗，外窗玻璃均6+12（A)+6中空玻璃，卫生间门窗玻璃均采用内面磨砂玻璃，内部观察窗采用90系列铝合金推拉窗，玻璃为6厚浮法白玻。
外墙工程车间外墙：浅灰色真石漆墙面（具体位置、分隔见立面图）具体做法（由外到内）1、罩面漆涂刷2、喷浅灰色仿石涂料（分隔缝详见立面详图）3、6厚1：2.5水泥砂浆找平4、12厚1：3水泥砂浆打底扫毛或划出纹道5、基层墙体辅房外墙：浅灰色真石漆墙面（具体位置、分隔见立面图）具体做法（由外到内）1、罩面漆涂刷2、喷浅灰色仿石涂料（分隔缝详见立面详图）3、抹面胶复合玻纤网格布4、30厚挤塑聚苯保温层（具体做法参见10J121外墙A1）5、胶粘剂6、3厚1：2.5水泥砂浆找平7、基层墙体车间楼地面工程一、车间内一层±0.000标高为水磨石地面，荷载为30KN/m2,做法如下：1、10厚1：2.5水泥彩色石子（中小八厘石子）地面，表面磨光打蜡2、20厚1：3水泥砂浆结合层，干后卧铜条分隔（铜条打眼穿22号镀锌低碳钢丝卧牢，每米4眼）3、水泥砂浆一道（内掺建筑胶）4、200厚C25混凝土垫层5、300厚碎石垫层，碎石应合理级配，粒径为10-40，铺设时应分层压实，灌注M2.5混合砂浆6、素土夯实，压实系数为0.95，地基承载力fak≧50kpa(虚铺厚度≦300逐层夯实）二、车间内二层6.000标高水磨石楼面做法如下：1、10厚1：2.5水泥彩色石子（中小八厘石子）地面，表面磨光打蜡2、20厚1：3水泥砂浆结合层，干后卧铜条分隔（铜条打眼穿22号镀锌低碳钢丝卧牢，每米4眼）3、水泥砂浆一道（内掺建筑胶）4、现浇钢筋混凝土楼板或预制楼板现浇叠合层第三篇、主要施工方法（一）、测量工程1、测量依据（1）国家现行规范：《工程测量规范》（GB50026—93）；（2）业主方及其有关单位组织的施工现场有关测量控制点的交接和提供的相关资料。
多层厂房结构设计
多层厂房结构设计探析摘要：本文以多层厂房工程具体实例为基础，深入的分析了多层厂房结构设计的要点，并提出相关的注意事项。
关键词：多层厂房结构设计设计要点注意事项随着我国经济的迅猛发展，过去建筑形式、功能单一的厂房结构已经难以满足现代化生产的需要。
为了迎合工艺不断更新、大工业生产的形势，工业大厦、联合车间等多功能厂房陆续建成。
在工业用地日益紧张的情况下，多层厂房也是应运而生。
具有荷载大、跨度大、开洞多等特点的多层工业厂房的结构设计，倍受业界关注。
笔者结合个人设计实践经验，对多层厂房的结构设计，做以下探讨：一多层厂房工程实例本工程为两层框架结构，1 层为生产厂房，2 层为培训厂房，建筑轴线宽度为 24.3m，长度为 54m，两层层高均为 7.5m，在 1 层、2 层分别设了 1 台 5t 的桥式吊车，抗震设防烈度为 7度，设计分组为第三组，基本加速度为0.1g，框架抗震等级为三级，采用柱下独立基础，框架梁、柱、基础的混凝土等级为c40，钢筋采用 hpb300 级、hrb400 级，结构计算采用中国建筑科学研究院的pkpm 系列软件（2010 版），平面布置如图 1所示。
1 大跨度梁截面形式的选用对于本工程来说，跨度为24.3m 的大梁的截面形式的选用尤为重要，为保证本工程满足“安全、经济、适用”的原则，笔者分别采用了型钢混凝土、钢梁、预应力混凝土梁3种截面形式进行了试算，其中预应力筋选用钢绞线（1×7）s15.2，具体梁参数见表1。
从工程造价、施工难度等方面综合比较，本工程采用用后张法有黏结预应力混凝土梁较为合适。
2 吊车荷载的输入为方便加工件的运送，本工程在1 层、2 层分别设了 1 台5t 的桥式吊车，对于吊车荷载的输入，在 pkpm 软件中可以直接由软件自动导入，在选取软件库中的标准吊车荷载后，即可完成本工程吊车荷载的布置。
3 考虑大型机床等设备布置，楼面活荷载的选用本工程2 层为培训教室，里面布置了大量的机床设备，考虑设备运行时的振动影响，应按《建筑结构荷载规范》（gb50009—2001）（2006 版）4.2.1 条及附录 c 规定输入楼面均布荷载，本工程的机床型号为 c6132 型，属第四类金工车间，计算楼面板时，楼面活荷载取值为8.0kn/m2，计算楼面次梁时，楼面活荷载取值为6.0kn/m2，计算框架主梁、框架柱、基础时，楼面活荷载取值为5.0kn/m2，本工程楼面结构采用了井字梁结构，楼面板厚度为120mm。
多层厂房框架结构设计
混凝土结构课程设计学生姓名：王淑容学号：指导教师：所在学院：武汉工业学院专业：土木工程20 年月目录1、设计资料 (1)2、板的设计 (1)2.1荷载 (2)2.2内力计算 (2)2.3正截面承载力计算 (3)3、次梁的设计 (4)3.1荷载 (4)3.2内力计算 (4)3.3截面承载力计算 (5)4、主梁的设计 (7)4.1荷载 (7)4.2内力计算 (8)4.3截面承载力计算 (12)4.4主梁吊筋计算 (15)1.设计资料本设计为设计任务书上对应学号为2的设计。
对象为某多层厂房，采用内框架结构，边柱为砖墙，楼盖采用钢筋混凝土现浇单项板肋梁楼盖，楼面活荷载标准值为5.02/kN m ，楼面梁格布置1272006900L L mm mm ⨯=⨯,如图1。
楼面层为水泥花砖地面（砖厚25mm ，包括水泥粗砂打底），自重0.62/kN m 。
板底及梁侧采用15mm 厚混合砂浆打底。
板深入墙内mm 120，次梁伸入墙内240mm ，主梁伸入墙内370mm ，柱的截面尺寸为400400mm mm ⨯。
混凝土采用C25（c f =11.92/N mm ），梁的受力纵筋采用HRB335级钢筋（y f =3002/N mm ），其余采用HPB235级钢筋（y f =2102/N mm ）。
图1 楼面梁格布置图2.板的设计板按塑性内力重分部方法设计。
按刚度条件板厚为，按构造要求，工业房屋楼面的最小厚度为80mm ，故取板厚80h mm =，取次梁截面高度450h mm =，截面宽度200b mm =。
板的几何尺寸和计算简图见图2。
图2 板的几何尺寸及计算简图2.1 荷载恒荷载板自重 0.0825 2.0⨯=2/kN m 楼面面层 0.62/kN m 天棚抹灰 0.015⨯17=0.262/kN mk g =2.862/kN m使用活荷载 k q =5.02/kN m 荷载组合设计值根据建筑结构荷载规范（GB5009—2001）规定，对于标准值大于4kN/m 2的工业房屋楼面结构的活荷载应取 1.3Q γ=，所以有:1.2 1.3 1.22.86 1.3 5.09.93k k g q g q +=+=⨯+⨯=2/kN m 1.35 1.30.7 1.35 2.86 1.30.7 5.0k k g q g q +=+⨯=⨯+⨯⨯=8.412/kN m取ｇ＋ｑ＝9.932/kN m2.2 内力计算取一米宽的板带作为计算单元，各跨的计算的跨度为： 中间跨： 0 2.30.20 2.10n m l l ==-= 边跨： 00.200.082.30.12 2.12222n t m l l =+=--+= 边跨与中间跨的计算跨度相差：002.12 2.100.0095102.10-=<故可按等跨连续梁计算反力。
(整理)多层厂房框架结构设计.
精品文档混凝土结构课程设计学生姓名：王淑容学号：指导教师：所在学院：武汉工业学院专业：土木工程20 年月目录1、设计资料 (1)2、板的设计 (1)2.1荷载 (2)2.2内力计算 (2)2.3正截面承载力计算 (3)3、次梁的设计 (4)3.1荷载 (4)3.2内力计算 (4)3.3截面承载力计算 (5)4、主梁的设计 (7)4.1荷载 (7)4.2内力计算 (8)4.3截面承载力计算 (12)4.4主梁吊筋计算 (15)1.设计资料本设计为设计任务书上对应学号为2的设计。
对象为某多层厂房，采用内框架结构，边柱为砖墙，楼盖采用钢筋混凝土现浇单项板肋梁楼盖，楼面活荷载标准值为5.02/kN m ，楼面梁格布置1272006900L L mm mm ⨯=⨯,如图1。
楼面层为水泥花砖地面（砖厚25mm ，包括水泥粗砂打底），自重0.62/kN m 。
板底及梁侧采用15mm 厚混合砂浆打底。
板深入墙内mm 120，次梁伸入墙内240mm ，主梁伸入墙内370mm ，柱的截面尺寸为400400mm mm ⨯。
混凝土采用C25（c f =11.92/N mm ），梁的受力纵筋采用HRB335级钢筋（y f =3002/N mm ），其余采用HPB235级钢筋（y f =2102/N mm ）。
图1 楼面梁格布置图2.板的设计板按塑性内力重分部方法设计。
按刚度条件板厚为，按构造要求，工业房屋楼面的最小厚度为80mm ，故取板厚80h mm =，取次梁截面高度450h mm =，截面宽度200b mm =。
板的几何尺寸和计算简图见图2。
图2 板的几何尺寸及计算简图2.1 荷载恒荷载板自重 0.0825 2.0⨯=2/kN m 楼面面层 0.62/kN m 天棚抹灰 0.015⨯17=0.262/kN mk g =2.862/kN m使用活荷载 k q =5.02/kN m 荷载组合设计值根据建筑结构荷载规范（GB5009—2001）规定，对于标准值大于4kN/m 2的工业房屋楼面结构的活荷载应取 1.3Q γ=，所以有:1.2 1.3 1.22.86 1.3 5.09.93k k g q g q +=+=⨯+⨯=2/kN m 1.35 1.30.7 1.35 2.86 1.30.7 5.0k k g q g q +=+⨯=⨯+⨯⨯=8.412/kN m取ｇ＋ｑ＝9.932/kN m2.2 内力计算取一米宽的板带作为计算单元，各跨的计算的跨度为： 中间跨： 0 2.30.20 2.10n m l l ==-= 边跨： 00.200.082.30.12 2.12222n t m l l =+=--+= 边跨与中间跨的计算跨度相差：002.12 2.100.0095102.10-=<故可按等跨连续梁计算反力。

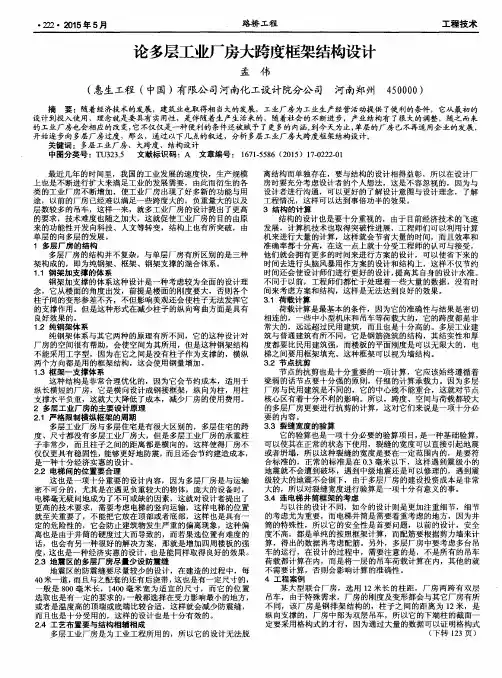

论多层工业厂房大跨度框架结构设计

最近几年 的时间里 ，我 国的工业发展 的速度快 ，生产规模 上 也是 不 断 进 行 扩 大 来 满 足 工 业 的 发 展 需要 ， 由此 而 衍 生 的各 类 的工 业 厂 房 不 断增 加 ，使 工 业 厂 房 出 现 了好 多新 的功 能 与 用 途 ， 以前 的厂 房 已经 难 以满 足 一 些 跨度 大 的 ， 负重 量 大 的 以及 层 数较 多 的 吊车 ，这 样 一 来 ， 就 多 工业 厂房 的设 计 提 出 了更 高
的要求 ，技术难度也随之加大 ，这就促 使工业厂房 的 目的由原 来的功能性 开发 向科技 、人文等转变，结构上也有所 突破 ，由
单 层 的 向多层 的发 展 。 １ 多层 厂 房 的结 构 多层厂房的结构并不复杂 ，与单层厂房有所 区别 的是三种 架构成的，即为纯钢架 、框架 、钢架支撑的混合 体系 。 １ ． １钢架加支撑 的体 系 钢 架 加 支 撑 的 体 系 这 种 设 计 是 一种 考虑 较 为全 面 的设 计 理 念 ，它从楼 面的角度 出发 ，前提是楼面 的刚度要大，否则各个 柱子问的变 形参 差不齐 ，不但影响美观还会使柱子无法 发挥它 的支撑作用 。但 是这种形 式在减少柱子 的纵 向弯 曲方面是具有 良好 效 果 的 。 １ ． ２ 纯 钢 架 体 系 纯 钢 架 体 系 与 其 它 两 种 的 原 理 有 所 不 同 ， 它 的 这 种 设 计对 厂房 的空间很有帮助 ，会使空间为其所用 ，但是这种钢架结构 不 能采用工字型 ，因为在它之 间是没有柱子作为支撑 的，横纵 两 个 方 向都 是 用 的 框 架 结 构 ，这 会 使 用 钢 量 增 加 。 １ ． ３ 框架一支撑体系 这 种 结 构 是 非常 合 理 优 化 的 ， 因为 它 会 节 约 成 本 ，适 用 于 纵长横短 的厂房 ，它是横 向设计成钢接框架 ，纵 向为柱 ，用柱 支撑水平负重 ，这就大大降低 了成本 ，减少厂房 的使用费用。 ２ 多层工业厂房的主要设计原理 ２ ． １严格 限制横纵框架的周期
多层及高层框架结构设计PPT课件
第1页/共95页
3.1 概述
框架结构由梁、柱构件通过节点连接构成，如整幢房屋均采 用这种结构形式，则称为框架结构体系或框架结构房屋。
框架结构平面布置和剖面示意图
第2页/共95页
按施工方法不同，框架结构可分为现浇式、装配式和 装配整体式三种。
1. 框架结构的受力特点 在竖向荷载和水平荷载作用下，框架结构各构件将产生内
力和变形。框架结构的侧移一般由两部分组成： （1）由水平力引起的楼层剪力，使梁、柱构件产生弯曲
变形，愈到上部层间变形愈小，使整个结构的呈现剪切变形us； （2）由水平力引起的倾覆力矩，使框架柱产生轴向变形
（一侧柱拉伸，另一侧柱压缩），愈到底部层间变形愈小，使 整个结构的呈现弯曲变形ub。
网布置）和选择结构承重方案，这些均必须满足建筑平面 及使用要求，同时也须使结构受力合理，施工简单。
（1）满足使用要求，尽可能地与建筑的平、立、剖面划 分相一致。
（2）满足人防、消防要求，使水、暖、电各专业的布置 能有效地进行。
（3）结构应尽可能简单、规则、均匀、对称，构件类型 少。
（4）妥善地处理温度、地基不均匀沉降以及地震等因素 对建筑的影响。
当框架结构房屋的层数不多时，其侧移主要表现为整体剪 切变形，整体弯曲变形的影响很小。
第3页/共95页
剪切变形
框架结构的侧移
第4页/共95页
弯曲变形
2. 框架结构体系的优缺点
（1） 建筑平面布置灵活，能获得大空间（特别适用于商 场、餐厅等），也可按需要做成小房间；
（2）建筑立面容易处理；结构自重较轻； （3）计算理论比较成熟； （4）在一定高度范围内造价较低。 （5）框架结构的侧向刚度较小，水平荷载作用下侧移较 大，有时会影响正常使用；如果框架结构房屋的高宽比较大， 则水平荷载作用下的侧移也较大，而且引起的倾覆作用也较 严重。 因此，设计时应控制房屋的高度和高宽比。
多层框架结构设计
简化计算： ➢ 通常不考虑房屋的空间作用,可按纵、横两个方向的平面
框架进行计算，每个框架按其负荷面积单独承担外载。 计算单元的选取：
➢ 横向框架的间距、荷载和侧向刚度都相同，通常选取有 代表性个一榀中间框架作为计算单元。
➢ 在计算框架梁截面惯性距时应考虑楼板的影响
现浇楼面的整体框架，中部框架梁I=2I0；边框架梁I=1.5I0。 其中I0为矩形截面梁的惯性矩(图a)
装配整体式框架，中部框架梁I=1.5I0; 边框架梁I=1.2I0(图b) 装配式框架梁的惯性矩可按本身的截面计算，I=I0(图c)。
➢ 荷载
问题：分层法计算框架竖向荷载内力时，为什么除底层柱 外的其余各层柱线刚度要乘以0.9的折减系数并取其 传递系数C取为1/3？
除底层柱下端支座与原结构下端支座相同(为固定支座) 外，其余各柱柱端实际上是介于固定与铰支之间的弹 性支座。
为了修正在分层法计算简图假定上、下柱的远端为固 定端所引起的误差，特作上述修正规定。
*
二、承重框架的布置方案
➢ 框架是由柱和纵、横两向梁连接而成的空间体系，其中平 面框架是基本的承重结构。
➢ 根据承重框架布置的方向不同，可分为： ① 横向布置(a)
② 纵向布置(b)
③ 纵横双向混合布置(c)
*
(1) 横向布置
➢ 框架主梁沿建筑物横向布置，楼板和连系 梁沿纵向布置，形成以横向框架为主要承 重框架。
各跨跨度相差不大于10%时，可简化为等跨框架，跨度取原跨度 的平均值。
框架梁为坡度i<1/8的折梁时，可简化为水平直杆。
多层厂房框架结构设计最终版
车间四层布置电脉冲加工机床和线切割机床，采用廊式布置形式。
9)第14周：基础力计算及配筋
10)第15周：毕业设计答辩。
第二章建筑设计总说明
2.1平面设计
2.1.1总平面布置
嘉定机床厂模具车间位于市嘉定区南翔镇，该地主导风向为东南，因此考虑厂房定为西南走向，有利于厂房的通风。
厂房平面形状规则，符合厂房的建筑风格，方便施工，同时便于室设备的布置，且有利于结构抗震。建筑风格与厂区原有建筑相协调，并且建筑占地不影响厂区原有交通联系。
2.1.5交通组织及防火疏散设计
各个楼层中间均设有走廊，两端设有楼梯，同时设有一台2T客货电梯。走廊的宽度应符合人流通畅和建筑防火要求。考虑到生产需要及人流通畅的原则，走廊宽度满足最小宽度的要求。本建筑房屋耐火等级为二级，走廊宽度（米/100人）满足《建筑设计防火规》GBJ16—87（修订本）的要求，同时房间门至外部出口或楼梯间的最大距离亦满足规要求。
3.2基础类型的确定
基础类型的确定随建筑物上部结构形式、荷载大小及地基土质情况而定。上部结构形式直接影响基础的型式，当上部荷载增大，且地基承载能力有变化时，基础形式也随之改变。本厂房采用筏形基础，这种基础大大减少了土方工作量，且适用于上部荷载较大、地基较弱的情况。
3.3结构布置
3.3.1柱网布置图
图3.1 柱网布置图
3.3.2梁布置图
图3.2梁布置图
3.3.3楼板布置图
图3.3楼板布置图
多层厂房框架结构设计 个人毕业论文(最终版) 仅供参考
第一章设计任务及要求1.1工程概况该厂是专门生产机床电器开关的专业厂,模具车间是其中主要车间之一,专门生产开关零件的冷冲模和成型模构件，该车间正立项建设，厂区位于上海市嘉定区南翔镇。
车间内多为小型机床，为节省土地，缩短工艺流程，可采用多框架结构，既四层二跨框架，其柱网布置图见图1。
1-4层的建筑层高分别为5m、4.4 m、4.4 m、4.0 m。
1-4层的结构层标高分别为5.8m、4.4 m、4.4 m、4.0 m。
车间内工作人员约为150人左右，故车间二头设有二部楼梯，并在一头设有办公室若干间及厕所一间，男女隔层设置，在两面还设有2t客货梯一台。
结构采用现浇RC四层框架，楼板大部分采用预制板，局部在楼梯间及其附近采用现浇楼板结构，柱下采用片筏基础。
图1.1 柱网布置图1.2设计资料1.2.1工程地质条件根据地质勘查报告说明，场地内地下水位平均深度为0.4m，对砼无侵蚀性，勘查范围内未见不良地质现象。
土质构成自地表向下依次为：1)填土层：厚度约为0.5m，承载力标准值Fk=80kpa。
2)粘土层：厚度约为2.0m，承载力标准值Fk=80kpa。
3)淤质粘土：厚度约为2.0m，承载力标准值Fk=80kpa。
4)粉砂土：厚度约为2.0m，承载力标准值Fk=72kpa。
5)淤质粘土：厚度约为6.0m，承载力标准值Fk=72kpa。
6)粉砂土：厚度约为2.5m，承载力标准值Fk=80kpa。
7)粘土：厚度约为12.0m，承载力标准值Fk=80kpa。
第2层褐黄色粘土层，虽然它呈可一软塑状况，具高压缩性，但仍可作为甲类建筑物的天然地基；第8层绿色粘土层是理想的桩基持力层。
又根据不同手段测试所得地基土承载力不同，个别相差较大，所以勘查单位建议土层的计算强度采用：二层：100 kN/m2；三层：80 kN/m2；四层：75 kN/m2；五层：60 kN/m2；六层：80 kN/m2；七层：85 kN/m2；八层：190 kN/m2 1.2.2气象资料1)基本雪压值0.25KN/m2 0.20KN/m2无2)基本风压值0.40KN/m20.55KN/m20.70KN/m23)主导风向东南1.2.3抗震设防烈度抗震设防烈度为7度，设计基本地震加速度值为0.10g，建筑场地图类别为二类，场地特征周期为0.35s，设计地震分组为第一组。
框架结构多层厂房施工组织设计
目录第一篇、编制依据第二篇、工程概况第三篇、主要施工方法第四篇、劳动力安排计划第五篇、拟使用的主要及材料进场计划第六篇、拟使用主要施工机械及进场计划第七篇、确保工程质量的技术组织措施第八篇、确保安全生产文明施工的技术组织措施第九篇、确保工期的技术组织措施第十篇、确保工程节能的技术组织措施第十一篇、危险性较大的分部分项工程的专项施工方案第十二篇、防止或减少施工现场粉尘、废水、废物、噪声、振动等对环境的危害和污染的措施第十三篇、冬(雨）季施工措施第十四篇、施工总进度表和工期网络图第十五篇、施工总平面图第一篇、编制依据1、施工招标文件；2、工程施工图纸；3、工程工程量清单；4、建设单位提供的施工条件，如施工场地、水、电供应等；5、国家现行的基本建设法令、规范、规程。
6、我公司有关工程施工及质量、职业健康安全、环境保护体系规范。
第二篇、工程概况建筑面积：14252.2㎡，其中车间面积为一层5591.5㎡，二层5403.4㎡，辅房建筑面积3140㎡，出屋面楼梯面积为117.3㎡。
建筑层数：厂房两层，辅房四层建筑高度：厂房10.65m，辅房15.15m。
结构形式：钢筋混凝土框架结构耐火等级：二级抗震设防烈度：八度使用年限：50年墙体工程：外墙构造：240厚Mu10非粘土多孔砖，M7.5混合砂浆砌筑，外装饰为喷涂真漆；内墙构造：除注明外为240厚Mu10非粘土多孔砖，M7.5混合砂浆砌筑。
墙身防潮层：在室内地坪下60mm处，做20厚1：2水泥砂浆骨加5%防水剂的墙身防潮层。
屋面工程：本工程屋面防水等级为Ⅱ级，防水层合理使用年限为15年。
门窗工程外窗采用90系列铝合金推拉窗，外窗玻璃均6+12（A)+6中空玻璃，卫生间门窗玻璃均采用内面磨砂玻璃，内部观察窗采用90系列铝合金推拉窗，玻璃为6厚浮法白玻。
外墙工程车间外墙：浅灰色真石漆墙面（具体位置、分隔见立面图）具体做法（由外到内）1、罩面漆涂刷2、喷浅灰色仿石涂料（分隔缝详见立面详图）3、6厚1：2.5水泥砂浆找平4、12厚1：3水泥砂浆打底扫毛或划出纹道5、基层墙体辅房外墙：浅灰色真石漆墙面（具体位置、分隔见立面图）具体做法（由外到内）1、罩面漆涂刷2、喷浅灰色仿石涂料（分隔缝详见立面详图）3、抹面胶复合玻纤网格布4、30厚挤塑聚苯保温层（具体做法参见10J121外墙A1）5、胶粘剂6、3厚1：2.5水泥砂浆找平7、基层墙体车间楼地面工程一、车间内一层±0.000标高为水磨石地面，荷载为30KN/m2,做法如下：1、10厚1：2.5水泥彩色石子（中小八厘石子）地面，表面磨光打蜡2、20厚1：3水泥砂浆结合层，干后卧铜条分隔（铜条打眼穿22号镀锌低碳钢丝卧牢，每米4眼）3、水泥砂浆一道（内掺建筑胶）4、200厚C25混凝土垫层5、300厚碎石垫层，碎石应合理级配，粒径为10-40，铺设时应分层压实，灌注M2.5混合砂浆6、素土夯实，压实系数为0.95，地基承载力fak≧50kpa(虚铺厚度≦300逐层夯实）二、车间内二层6.000标高水磨石楼面做法如下：1、10厚1：2.5水泥彩色石子（中小八厘石子）地面，表面磨光打蜡2、20厚1：3水泥砂浆结合层，干后卧铜条分隔（铜条打眼穿22号镀锌低碳钢丝卧牢，每米4眼）3、水泥砂浆一道（内掺建筑胶）4、现浇钢筋混凝土楼板或预制楼板现浇叠合层第三篇、主要施工方法（一）、测量工程1、测量依据（1）国家现行规范：《工程测量规范》（GB50026—93）；（2）业主方及其有关单位组织的施工现场有关测量控制点的交接和提供的相关资料。
多层厂房设计指导书(结构部分)
第二部分框架结构设计指导书2.1工程概况：本工程建设地点在保定，为五层工业厂房。
建筑面积平方米。
建筑物结构形式为钢筋混凝土框架结构，钢筋混凝土独立基础。
地上五层，底层层高可与其他层层高相同，也可稍高，标准层层高自定。
建筑总高米。
框架结构承重方案：楼盖建议采用双向板肋梁楼盖，竖向荷载的传力途径为：楼板的均布活载和恒载经次梁间接或直接传至框架梁，再由框架梁传至框架柱，最后传至地基。
根据以上楼盖的平面布置及竖向荷载的传力途径，本框架的承重方案为纵横向框架承重方案。
材料：混凝土强度等级：C35～C50；钢筋种类：I，II，III级钢筋。
陶粒空心砌块填充墙，外墙200厚，内墙200厚。
工程水文地质条件：地基承载力标准值f k=180kPa，无软弱下卧层。
冬季冰冻层厚度为0.6米；地下水位在12米以下。
•建筑结构安全等级和设计使用年限：二级、50年。
环境类别：一类。
•建筑抗震设防分类：丙类（地震作用和抗震措施均应符合本地区抗震设防烈度的要求）框架结构抗震等级：三级。
现浇钢筋混凝土房屋的抗震等级：风荷载0.4KN/m2 ，雪荷载0.35 KN/m2 。
工程做法：参考华北建筑标准设计图集1 屋面做法：2 楼面做法：3 墙体及内、外墙面做法，顶棚做法。
门窗：外墙，塑钢门窗；内墙，木门窗。
2.2 结构平面布置2.2.1原则：•应满足工艺流程要求；－见建筑设计指导书•满足建筑要求（生活、采光照明、防火、节能等）；－见建筑设计指导书•满足、受力合理、计算简单、施工方便、经济、可靠的要求。
《抗震规范》3.4.1 建筑设计应符合抗震概念设计的要求，不应采用严重不规则的设计方案。
3.4.2 建筑及其抗侧力结构的平面布置宜规则对称，并应具有良好的整体性；建筑的立面和竖向剖面宜规则，结构的侧向刚度宜均匀变化，竖向抗侧力构件的截面尺寸和材料强度宜自下而上逐渐减小，避免抗侧力结构的侧向刚度和承载力突变，当存在表3.4.2-所列举的平面不规则类型或表3.4.2-2 所列举的竖向不规则类型时，应符合本章第3.4.3 条的有关规定3.4.3 不规则的建筑结构应按下列要求进行水平地震作用计算和内力调整并应对薄弱部位采取有效的抗震构造措施:1 平面不规则而竖向规则的建筑结构应采用空间结构计算模型，并应符合下列要求: 1)扭转不规则时应计及扭转影响且楼层竖向构件最大的弹性水平位移和层间位移，分别不宜大于楼层两端弹性水平位移和层间位移平均值的 1.5 倍。
多层和高层框架结构设计
42
3.2 框架结构设计
③ 构件选型及截面尺寸确定
B. 截面尺寸估算
b. 框架梁
在框架结构布置中，梁、柱轴线宜重合。
如梁须偏心放置时（如使外墙与框架柱外侧平齐， 或走廊两侧墙体与框架柱内侧平齐），梁、柱中 心线之间的偏心距不宜大于柱截面在该方面宽度 的1/4。如偏心距大于该方向柱宽的1/4时，可增 设梁的水平加腋。
2019/9/18
34
3.2 框架结构设计
③ 构件选型及截面尺寸确定
B. 截面尺寸估算
a. 概述
结构设计时，一般应先估算构件的截面尺寸，
待构件的内力和结构的变形计算好后，若预估的
截面尺寸符合要求，便可以此尺寸作为最终截面
尺寸；若与实际所需尺寸相差很大，则须重新估
算和验算直至符合要求为止。
2019/9/18
E. 其它 框架结构的填充墙及隔墙宜选用轻质
墙体，并且与框架结构有可靠的拉结。此
外，结构布置时应避免上、下层刚度变化
过大、避免形成短柱并应减少因抗侧刚度
偏心所造成的扭转。
2019/9/18
33
3.2 框架结构设计
③ 构件选型及截面尺寸确定
A. 构件选型
框架梁的截面形状通常设计成T形和矩形， 装配式框架中还可以做成花篮等形状。框架柱一 般为矩形或正方形，也可根据需要做成圆形或其 它形状。
2019/9/18
43
3.2 框架结构设计
③ 构件选型及截面尺寸确定
B. 截面尺寸估算
b. 框架梁
右图各项尺寸应满足的要
求详见教材第184页。
2019/9/18
44
3.2 框架结构设计
③ 构件选型及截面尺寸确定
B. 截面尺寸估算
多层工业框架结构设计
多层工业框架结构设计摘要：对于框架结构的设计目前多采用PKPM、YJK等结构软件来进行分析和计算，但是目前有部分工程设计人员过分地依赖计算机，而缺少独立分析问题、解决问题的能力，致使在一些图纸中出现不必要的问题，为以后事故的发生埋下隐患。
为此，本文针对电厂里钢筋混凝土多层框架结构设计中涉及的一些概念性、常见问题，运用设计理论并结合实际经验提出了相应的解决措施，如有不妥之处请指正。
关键词：多层工业框架结构；常见问题；设计引言在电厂里，框架结构因为具有灵活的空间分割性能较好地满足工艺生产要求和自重轻等特点。
多层框架结构设计由于比较普遍，所以也是一种较为基础且较为重要的设计项目。
目前的框架建筑结构设计大多采用电脑辅助设计，所以，很多设计过程中存在的问题容易被忽视，进而导致一些安全隐患的发生。
1 多层工业框架结构的常见问题分析1.1尽量避免短柱的出现在对框架结构进行设计时，应该尽量避免出现短柱现象。
因为短柱的抗震性能差，容易发生脆性破坏导致结构出现倒塌。
但是在框架结构设计过程中，由于设备层的存在，楼层层高的不一致等原因，有些短柱的出现很难避免。
所以，如果存在短柱，就应该按照建筑抗震设计规范进行处理，设置x筋及箍筋加密等措施，尽量避免局部有几根短柱的出现，尽量做到即使有短柱也是同层都是短柱，这样结构的安全基本能得到保证。
1.2楼层竖向刚度突变的处理工业生产中，有一些结构为了满足工艺的生产要求，如脱硫楼首层层高要求在10米左右，第二层7米左右，三、四层各为4米。
这样以来结构的竖向刚度就很难满足刚度比的要求，及抗剪承载力比的要求，楼层的屈服系数就很难达0.5以上，这样就要去我们在设计时需要调整好结构的竖向刚度，如通过框架柱在各层变截面调整刚度比，或者采用带斜撑框架结构来调整刚度突变，也可采用建筑结构性能化设计来进行结构设计。
1.3关于楼层大开洞的处理在电厂结构设计中，经常遇到楼板局部大开洞，或者整层大开洞的结构，遇到的首要问题就是如果楼层整层无楼板，仅仅外圈一圈框架梁，此时应该是怎么用软件模拟，学生时代模拟多层框架计算地震时，一般若40米以下，刚度质量无突变的框架结构一般可以采用底部剪力法，楼层质量集中在楼板标高处，形成一个质量串。
多层框架结构设计PPT课件
4.3.1 框架结构计算简图
➢ 计算简图简化规定：
在实际工程中，确定计算简图还要适当考虑内力计算的方便，在保证 精度的情况下，下列各项计算模型和荷载图式的简化常常被采用：
上、下层柱截面尺寸不同时，常取顶层柱形心作为柱子的轴线。 各跨跨度相差不大于10%时，可简化为等跨框架，跨度取原跨度
装配式混凝土框架
预制卡板
预制槽形板
装配整体式混凝土框架
预制主梁
迭合梁
装配整体式混凝土框架
预制短柱
装配整体式混凝土框架
11/143
预制长柱
4.1.4 RC框架结构设计的主要内容
4.1.4 RC框架结构设计的主要内容
➢ 设计流程： 结构布置→荷载计算→结构分析→内力组合→构件配筋。
➢ 设计成果： 以结构设计说明书和施工图的形式体现。
(1) 计算单元
➢ 多层框架结构是由纵、横向框架组成的空间结构体系。
➢ 一般情况下，主框架都是等间距布置，它们各自的刚度基 本相同。
➢ 在竖向荷载作用下，各榀框架之间的相互约束即牵制作用 很小，可不考虑空间刚度对它们的受力的影响。
➢ 在水平荷载作用下，空间作用将导致各种框架共同工作， 但多层框架房屋所受水平荷载多是均匀的，各个框架相互 之间并不产生多大的约束力。
(2) 计算简图
➢ 计算模型轴线以梁、柱截面几何轴线确定。 ➢ 框架柱在基础顶面处为固接,框架各节点纵、横向均为刚接。 ➢ 截面几何轴线之间的距离作为框架跨度和柱高度,底层柱高取基础顶面
至二层楼面梁几何轴线间的距离。 ➢ 柱高也可偏安全地取层高，底层则取基础顶面至二屋楼面梁顶面。
框 架 结 构 计 算 简 图
➢ 作用于建筑物上的荷载：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
混凝土结构课程设计学生姓名：王淑容
学号：
指导教师：
所在学院：武汉工业学院
专业：土木工程
20 年月
目录
1、设计资料 (1)
2、板的设计 (1)
2.1荷载 (1)
2.2内力计算 (2)
2.3正截面承载力计算 (3)
3、次梁的设计 (4)
3.1荷载 (4)
3.2内力计算 (5)
3.3截面承载力计算 (6)
4、主梁的设计 (7)
4.1荷载 (8)
4.2内力计算 (8)
4.3截面承载力计算 (14)
4.4主梁吊筋计算 (16)
1.设计资料
本设计为设计任务书上对应学号为2的设计。
对象为某多层厂房，采用内框架结构，边柱为砖墙，楼盖采用钢筋混凝土现浇单项板肋梁楼盖，楼面活荷载标准值为5.02/kN m ，楼面梁格布置1272006900L L mm mm ⨯=⨯,如图1。
楼面层为水泥花砖地面（砖厚25mm ，包括水泥粗砂打底），自重0.62/kN m 。
板底及梁侧采用15mm 厚混合砂浆打底。
板深入墙内mm 120，次梁伸入墙内240mm ，主梁伸入墙内370mm ，柱的截面尺寸为400400mm mm ⨯。
混凝土采用C25（c f =11.92/N mm ），梁的受力纵筋采用HRB335级钢筋（y f =3002/N mm ），其余采用HPB235级钢筋（y f =2102/N mm ）。
图1 楼面梁格布置图
2.板的设计
板按塑性内力重分部方法设计。
按刚度条件板厚为，按构造要求，工业房屋楼面的最小厚度为80mm ，故取板厚80h mm =，取次梁截面高度450h mm =，截面宽度
200b mm =。
板的几何尺寸和计算简图见图2。
图2 板的几何尺寸及计算简图
2.1 荷载 恒荷载
板自重
0.0825 2.0⨯=2
/kN m 楼面面层 0.62/kN m
天棚抹灰
0.015⨯17=0.262/kN m
k g =2.862/kN m
使
用活荷载
k q =5.02/kN m
荷载组合设计值
根据建筑结构荷载规范（GB5009—2001）规定，对于标准值大于4kN/m 2的工业房屋楼面结构的活荷载应取 1.3Q γ=，所以有:
1.35 1.30.7 1.35
2.86 1.30.7 5.0k k g q g q +=+⨯=⨯+⨯⨯=8.412
/kN m
取ｇ＋ｑ＝9.932/kN m 2.2 内力计算
取一米宽的板带作为计算单元，各跨的计算的跨度为： 中间跨： 0 2.30.20 2.10n m l l ==-= 边跨： 00.200.08
2.30.12 2.122
22
n t m l l =+=--+= 边跨与中间跨的计算跨度相差： 故可按等跨连续梁计算反力。
各截面的弯矩计算见表1。
表1 板的弯矩计算
2.3 正截面承载力计算
取板的截面有效高度
060
h mm
=，各截面的配筋计算见表2。
板的配筋图、钢筋表见施工图。
表2 板的正截面承载力计算
3.次梁的设计
取主梁的梁高650h mm =，梁宽250b mm =。
次梁的截面尺寸及支撑情况见图3。
图3 次梁的几何尺寸及支撑情况
3.1 荷载 恒荷载 由
板传来
2.86 2.3 6.58⨯=/kN m
次梁自重
250.2(0.450.08) 1.85⨯⨯-=/kN m
梁侧抹灰
17(0.450.08)20.0150.19⨯-⨯⨯=/kN m
使用活荷载
5.0 2.311.5k q =⨯=/kN m
荷载组合设计值 取25.29g q +=/kN m
3.2 内力计算
按塑性内力重分布方法计算次梁内力。
计算跨度：
中间跨：
7.20.25 6.95 n
l l m
==-=
边跨：
0.250.24
7.20.127.075 1.025 1.025 6.9557.129
222
n n
a
l l m l m =+=--+=<=⨯=边跨和中间跨的计算跨度相差：
故可按等跨连续梁计算内力。
剪力计算时跨度取净跨。
计算简图如图4所示。
图4 次梁的计算简图
次梁内力计算表3，表4。
表3 次梁弯矩计算
表4 次梁剪力计算
3.3 截面承载力计算
次梁跨中截面按T 形截面进行计算，其翼缘宽度取二者中的较小值： 故取 2.3f b m '=。
判别各跨中截面属于哪一类T 形截面，取045035415h mm =-=，则： 故属于第一类T 形截面。
支座截面按矩形截面计算，第一内支座截面，按两排筋考虑，取
045060390h mm =-=；中间支座按一排筋考虑，取045035415h mm =-=。
次梁正截面承载力计算见表5。
表5 次梁正截面承载力计算
注：○ξ的计算大于其限制值，但考虑到钢筋伸入支座对减少受压区高度有利，所以此处不予处理。
次梁斜截面承载力计算见表6。
表6 次梁斜截面承载力计算
续表6
次梁配筋见施工图。
4.主梁的设计
按弹性理论计算主梁内力，不考虑塑性内力重分布。
取柱截面尺寸为400400mm mm ⨯。
主梁的截面几何尺寸与支撑情况如图5。
图5 主梁几何尺寸及支撑情况
4.1 荷载 恒荷载
由次梁传来
8.627.262.06⨯=kN
主梁自重（折算为集中荷载）
0.25(0.650.08) 2.3258.19⨯-⨯⨯=kN
梁侧抹灰（折算为集中荷载）
2(0.650.08) 2.30.015170.67⨯-⨯⨯⨯=kN
使
用活荷载
11.57.282.8k Q =⨯=kN
荷载组合设计值
取 1.270.9285.10G =⨯=kN 4.2 内力计算 计算跨度如下：
中间跨：06900 6.9c l l mm m === 边跨：00.40.40.376.90.12 6.972
2222
n b a l l m ⎛⎫=++
=--++= ⎪⎝⎭ 取0 6.94l m =。
计算简图见图6。
图6 主梁计算简图（尺寸单位m ）
各种荷载工况下的主梁内力计算见表7。
表7 各种荷载工况下的主梁内力计算
内力计算过程见表8。
表8 内力计算
最不利组合见图7所示。
主梁的弯矩包络图与剪力包络图见图8。
图7 主梁最不利内力组合图8 主梁弯矩及剪力包络图
4.3 截面承载力计算
主梁跨中截面按T 形截面计算，其翼缘宽度取下列二值中的最小值： 取2300f b mm '=，取065035615h mm =-=。
判别T 形截面类型： 故属于第一类T 形截面。
主梁支座截面按矩形截面计算，取065080570h mm =-=（因支座截面较大考虑布置两排筋布置在次梁主筋下面）。
跨内截面在负弯矩作用下按矩形截面计算取
065060h =-
主梁的截面承载力及配筋计算见表9和表10。
表9 主梁正截面承载力计算
注：
同次梁（因为配筋均为HRB335级钢筋）。
b
表10 主梁斜截面承载力计算
4.4 主梁吊筋计算
由次梁传至主梁的全部集中荷载为： 则
取2B 18（2509s A mm =）。
主梁配筋图见施工图。
