LDO线性稳压器
LDO详细介绍
LDO详细介绍LDO是低压差线性稳压器的英文简称，是Lineaer Dropout Regulator的缩写。
它是一种用于电子设备中的电源管理器件，主要用于将高压输入电源转换为稳定的低压输出电源。
LDO稳压器是一种线性的电压稳压器，它通过选用合适的转导电阻和反馈电路，能够在输入电压与输出电压之间产生一个稳定的、低压差的电压源。
与开关稳压器相比，LDO稳压器的设计电路更简单，而且输出电压的纹波更小，输出电压稳定性更好。
LDO稳压器的主要工作原理是通过一个功率NPN晶体管和一个PNP晶体管组成的串联电路对输电机输入电压进行调整，然后通过一个反馈电阻网络进行负反馈控制，从而实现在负载变化的情况下输出电压的稳定性。
LDO稳压器有以下几个特点：1.低压差：LDO稳压器通常具有较低的压差，一般在0.1V至0.5V之间。
这意味着它可以将高压输入电源转换为非常接近输出电路所需的稳定低压电源，从而减少了能量损耗。
2.高效率：由于LDO稳压器是线性的电压稳压器，没有开关元件，因此其效率相对较低。
但是，由于输入到输出的压差较小，使其输出功率损耗相对较小。
3.稳定性：LDO稳压器有较好的负载调节性和线性调节性能，可以在较大的负载变化范围内保持输出电压的稳定性。
4.低纹波：LDO稳压器的输出电压纹波较小，通常在几毫伏到几十毫伏之间，这对需要较低纹波的电子设备非常重要，如音频放大器。
LDO稳压器广泛应用于各种电子设备中，包括移动通信设备、计算机、工业控制系统、可穿戴设备、消费电子产品等。
由于其输出电压稳定性好、纹波小、封装紧凑等优点，使得LDO稳压器成为电子设备中一种常见的电源管理解决方案。
在选择LDO稳压器时1.输入电压范围：根据应用的需求选择合适的输入电压范围，确保稳压器能够正常工作。
2.输出电压范围：根据所需的输出电压确定合适的LDO稳压器型号，确保输出电压满足应用需求。
3.输出电流能力：考虑应用所需的最大输出电流，选择具有足够输出电流能力的LDO稳压器。
LDO低压差线性稳压器-知识总结
LDO一.LDO的基本介绍LDO是low dropout regulator, 意为低压差线性稳压器, 是相对于传统的线性稳压器来说的。
传统的线性稳压器, 如78xx系列的芯片都要求输入电压要比输出电压高出2v~3V以上, 否则就不能正常工作。
但是在一些状况下, 这样的条件明显是太苛刻了, 如5v转3.3v,输入及输出的压差只有1.7v, 明显是不满意条件的。
针对这种状况, 才有了LDO类的电源转换芯片。
LDO是一种线性稳压器。
线性稳压器运用在其线性区域内运行的晶体管或FET, 从应用的输入电压中减去超额的电压, 产生经过调整的输出电压。
所谓压降电压, 是指稳压器将输出电压维持在其额定值上下100mV之内所需的输入电压及输出电压差额的最小值。
正输出电压的LDO（低压降）稳压器通常运用功率晶体管（也称为传递设备）作为PNP。
这种晶体管允许饱和, 所以稳压器可以有一个特别低的压降电压, 通常为200mV左右；及之相比, 运用NPN 复合电源晶体管的传统线性稳压器的压降为2V左右。
负输出LDO 运用NPN作为它的传递设备, 其运行模式及正输出LDO的 PNP设备类似。
更新的发展运用 MOS 功率晶体管, 它能够供应最低的压降电压。
运用功率MOS, 通过稳压器的唯一电压压降是电源设备负载电流的 ON 电阻造成的。
假如负载较小, 这种方式产生的压降只有几十毫伏。
DC-DC的意思是直流变（到）直流（不同直流电源值的转换）, 只要符合这个定义都可以叫DCDC转换器, 包括LDO。
但是一般的说法是把直流变（到）直流由开关方式实现的器件叫DCDC。
LDO是低压降的意思, 这有一段说明: 低压降（LDO）线性稳压器的成本低, 噪音低, 静态电流小, 这些是它的突出优点。
它须要的外接元件也很少, 通常只须要一两个旁路电容。
新的LDO 线性稳压器可达到以下指标: 输出噪声30μV, PSRR为60dB, 静态电流6μA（TI的TPS78001达到Iq=0.5uA）, 电压降只有100mV(TI量产了号称0.1mV的LDO)。
LDO的基本原理与特点通俗易懂
LDO的基本原理与特点通俗易懂LDO（Low Drop-Out）是一种线性稳压器，它的基本原理是在输入电压高于输出电压时，通过控制功率晶体管的导通程度来维持稳定的输出电压。
LDO的特点包括低电压差、快速响应、低噪声和低漂移等。
LDO的基本原理是通过一个差分放大器、一个参考电压源和一个功率晶体管来实现稳压功能。
差分放大器的作用是将输出电压与参考电压进行比较，并将差值放大。
当差值过大时，放大器会通过控制功率晶体管的导通程度来调整输出电压，使其达到预设的参考电压。
LDO的一个重要特点是低电压差，也就是输入电压与输出电压之间的差值。
一般来说，LDO的电压差在几十毫伏到几百毫伏之间。
低电压差意味着LDO可以在输入电压接近输出电压的情况下工作，从而减少能量的浪费和热量的产生。
另一个特点是快速响应。
LDO具有快速的动态响应能力，可以迅速地调整输出电压以适应输入电压的变化。
这使得LDO在对负载要求较高的应用中，如处理器、FPGA等芯片的供电中表现出色。
LDO还具有低噪声的特点。
噪声是指电路中的随机信号，会对电路的性能产生负面影响。
LDO通过精心设计和优化电路结构，可以降低输入、输出和参考电压等位置的噪声，从而提供干净、稳定的输出电压。
此外，LDO还具有低漂移的特点。
漂移是指电路参数随着时间、温度和其他条件的变化而发生的不稳定性。
LDO通过采用特殊的电路设计和工艺技术，使得其输出电压在面对不稳定条件时能够保持较低的漂移，从而提高系统的稳定性和可靠性。
综上所述，LDO具有低电压差、快速响应、低噪声和低漂移等特点，适合于对电压稳定性要求较高的场合。
在移动设备、无线通信、传感器等领域的应用中，LDO发挥着重要作用。
随着电子技术的发展，LDO不断进化和改进，以满足日益复杂和高性能的应用需求。

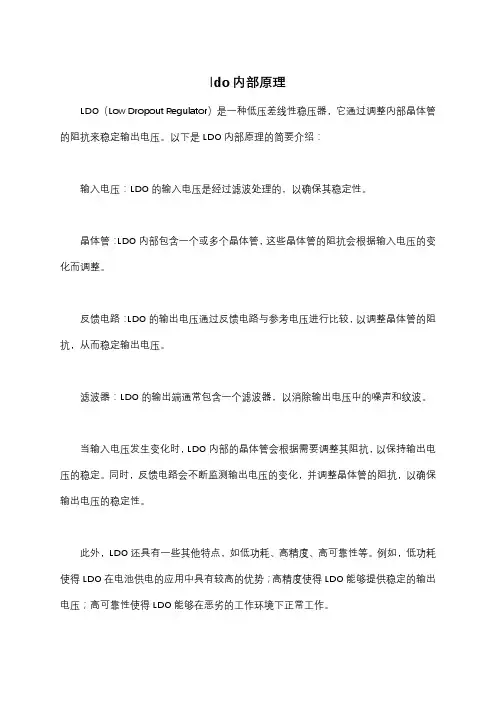

ldo内部原理
ldo内部原理
LDO（Low Dropout Regulator）是一种低压差线性稳压器，它通过调整内部晶体管的阻抗来稳定输出电压。
以下是LDO内部原理的简要介绍：
输入电压：LDO的输入电压是经过滤波处理的，以确保其稳定性。
晶体管：LDO内部包含一个或多个晶体管，这些晶体管的阻抗会根据输入电压的变化而调整。
反馈电路：LDO的输出电压通过反馈电路与参考电压进行比较，以调整晶体管的阻抗，从而稳定输出电压。
滤波器：LDO的输出端通常包含一个滤波器，以消除输出电压中的噪声和纹波。
当输入电压发生变化时，LDO内部的晶体管会根据需要调整其阻抗，以保持输出电压的稳定。
同时，反馈电路会不断监测输出电压的变化，并调整晶体管的阻抗，以确保输出电压的稳定性。
此外，LDO还具有一些其他特点，如低功耗、高精度、高可靠性等。
例如，低功耗使得LDO在电池供电的应用中具有较高的优势；高精度使得LDO能够提供稳定的输出电压；高可靠性使得LDO能够在恶劣的工作环境下正常工作。
总之，LDO是一种常用的线性稳压器，其内部原理是通过对晶体管阻抗的调整和反馈电路的监控来稳定输出电压。
LDO的分类及原理
LDO的分类及原理LDO（低压差稳压器）是一种用来产生稳定输出电压的集成稳压器件。
它在电路系统中广泛应用，能够提供稳定的直流电压。
LDO可以根据输出电压的稳定性分类为线性低压差稳压器和开关低压差稳压器。
1. 线性低压差稳压器（Linear Regulator）：线性低压差稳压器是最常见的一种LDO，它基于半导体功率晶体管的线性调节器件。
它有三个基本部分：基准电压源，错误放大器和功率晶体管。
基准电压源提供稳定的参考电压，错误放大器比较输入电压和参考电压，产生误差信号，然后通过功率晶体管控制输出电压以达到稳定。
线性低压差稳压器的原理是基于负反馈控制，通过将电压差与参考电压进行比较，并通过负反馈控制使得输出电压保持在所需的稳定值。
它具有简单的电路结构、低噪声、高稳定性和快速响应的特点。
然而，线性低压差稳压器的效率相对较低，尤其在输入电压远高于输出电压时。
2. 开关低压差稳压器（Switching Regulator）：开关低压差稳压器通过开关电源的原理进行工作。
它包括一个开关器件（MOSFET）和一个电感，通过快速开关和关闭来调节电压。
开关低压差稳压器通过控制开关器件的导通时间和关断时间来调节输出电压，从而实现稳定的输出。
开关低压差稳压器的原理是基于占空比控制，通过改变开关器件导通时间和关断时间的比例来调整输出电压。
开关低压差稳压器具有高效率、高速响应和较小的尺寸等优点。
然而，它也存在着高频噪声和电磁干扰的问题，需要通过滤波电路进行补偿。
除了以上两种分类之外，还可以根据输入电压的类型将LDO进一步分类：1.线性低压差稳压器：-输入输出电压均为直流电，一般工作在低压差状态。
-输入电压通常较高，典型范围为5V至20V。
-在输出负载存在变化时，能够提供稳定的输出电压。
2. 预调节LDO（Pre-Regulated LDO）：-输入电压为交流电，需要经过整流和滤波等处理。
-在输入端加入预调节电路，将输入电压调节为较低稳定的直流电压，再输入到线性低压差稳压器中进行进一步的调节。
LDO线性稳压器设计报告
LDO线性稳压器设计报告LDO（Low Drop-Out）线性稳压器是一种常用的电源管理元件，用于提供一个恒定的输出电压。
在电子系统中，由于电源噪声、电源波动以及负载变化等因素的存在，往往需要对电源进行稳压处理。
本报告将介绍如何设计一个LDO线性稳压器。
一、LDO线性稳压器工作原理1.输入电源经过稳压器的调整，提供给误差放大器和负载。
2.参考电压源提供一个参考电压，并与误差放大器的输出进行比较。
3.误差放大器对比参考电压和输出电压，产生一个误差信号，并通过调整稳压器的控制信号，使输出电压稳定在设定值。
二、LDO线性稳压器设计步骤1.确定所需输出电压和最大输出电流：根据系统需求，确定所需输出电压，以及最大输出电流。
2.选择稳压器芯片：根据所需输出电压和最大输出电流，选择合适的稳压器芯片。
考虑稳压器的参数，如输入电压范围、输出电压范围、负载调整能力等。
3.进行稳压器外围电路设计：根据稳压器芯片的推荐电路，设计稳压器的外围电路，包括输入滤波电容、输出滤波电容、稳压器控制电路等。
输入滤波电容用于抑制输入电源噪声，输出滤波电容用于抑制输出电压波动。
4.确定参考电压源：选择合适的参考电压源，作为误差放大器的参考电压。
参考电压源可以是一个电压参考芯片、电压分压电路等。
5.进行误差放大器设计：根据所选的参考电压源，设计误差放大器，其功能是将参考电压与输出电压进行比较，并产生误差信号，反馈给稳压器调整输出电压。
6.进行稳压器性能分析：对设计的稳压器进行性能分析，包括稳压器的稳定性、负载调整能力、线性调整率等。
通过仿真或实验，优化稳压器的性能。
7.进行稳压器的布局设计：根据稳压器的外围电路设计，对稳压器进行布局设计。
要保持输入、输出电压线和地线的分离，并合理布置滤波电容和其他电路元件。
8.进行稳压器的参数调整和测试：对设计的稳压器进行参数调整，并进行测试。
通过测试，验证稳压器的设计是否满足要求。
三、LDO线性稳压器设计注意事项1.稳压器的输入与输出电容选择要合适，过小可能导致输出电压波动较大，过大可能导致系统响应时间变慢。
LDO原理与应用
LDO原理与应用LDO（Low-Dropout）稳压器是一类常见的线性稳压器件，用于在电源电压波动较大的情况下，为负载提供稳定的电源。
LDO稳压器的原理是通过控制输出电压与输入电压之间的差值，来维持输出电压的稳定。
其基本组成包括：差动放大器、误差放大器、参考电压源、调整电路和功率输出级。
核心工作原理如下：1.参考电压源：LDO稳压器中的参考电压源是一个稳定的参考电压，一般采用带差分放大电路的电压源。
2.差动放大器：差动放大器主要负责将输入电压和输出电压进行放大，并输出给误差放大器。
差动放大器将引入的噪声进行放大，但由于差动放大器的增益很高，所以对于输入噪声的影响非常小。
3.误差放大器：误差放大器的作用是将差动放大器的输出电压与参考电压进行比较，并产生一个误差电压。
当输出电压低于参考电压时，误差放大器会增大开关管的导通程度，从而提高输出电压。
4.调整电路：调整电路主要包含一个开关管和一个电流源。
当调整电路被误差放大器控制时，开关管会导通，电流源会流过负载电流。
5.功率输出级：功率输出级是LDO稳压器的核心部分。
在工作状态下，输出电流由功率输出级提供，形成一个闭环系统。
LDO稳压器的应用非常广泛，以下是几个常见的应用场景：1.通信设备：在通信设备中，LDO稳压器用于提供稳定的电源给射频信号模块、基带芯片等关键部件，以保证通信设备的正常工作。
2.移动设备：在移动设备中，LDO稳压器用于提供稳定的电源给处理器、内存等核心组件，以保证设备的稳定性和功耗管理。
3.电源管理：在电源管理系统中，LDO稳压器常用于提供给其他电路模块稳定的电源，以保证电路的可靠性和稳定性。
4.仪器仪表：在仪器仪表中，LDO稳压器能够对电压进行精确控制，保证仪器的精度和稳定性。
5.汽车电子：在汽车电子中，LDO稳压器常用于提供给车载电子设备和传感器等关键模块稳定的电源，以保证车载设备的正常运行。
总的来说，LDO稳压器通过控制输入和输出电压之间的差值来维持输出电压的稳定。
LDO低压差线性稳压器知识总结
LDO低压差线性稳压器知识总结LDO（Low Dropout）低压差线性稳压器是一种常用的电压稳定器件，广泛应用于电子设备中。
本篇文章将对LDO低压差线性稳压器的原理、特点、应用以及选型等方面进行总结。
一、LDO低压差线性稳压器的原理1.参考电压：LDO稳压器内部有一个参考电压源，该源产生一个通过基准电阻分压形成的恒定电压，作为反馈参考电压。
2.误差放大器：参考电压与输出电压之间的差值通过误差放大器进行放大，得到输出控制电压。
3.控制电压比较器：输出控制电压与内部反馈电压进行比较，产生误差电压。
若输出电压低于设定值，控制电压比较器将阻止通过继电器的控制信号，从而增大输出电流。
4.电流驱动：控制电压比较器将误差电压放大后，通过输出级的功放驱动输出电流，达到控制输出电压的目的。
输出级功放将外部负载接入电流放大，输出电压稳定。
二、LDO低压差线性稳压器的特点1.低压差：LDO低压差线性稳压器工作时，输入电压与输出电压之间的压差很小，可以实现高精度、高稳定性的电压输出。
2.低静态功耗：由于采用线性调节方式，低压差线性稳压器的静态工作时，能量基本全部通过稳压器线性调整为热量，因此静态功耗很低。
3.超低压差：一些高性能的LDO稳压器可以实现超低压差，通常以小于0.1V的极低压差来输出稳定电压。
4.较低输出噪声：LDO低压差线性稳压器的输出噪声比开关稳压器小，适用于对噪声敏感的应用。
5.稳定性好：LDO稳压器内部采用反馈控制方式，对输入电压、负载变化等具有较好的稳定性。
三、LDO低压差线性稳压器的应用1.电源管理：LDO稳压器可以用于CPU、FPGA及其他集成电路的供电管理，在保持电源稳定的同时，提供较低噪声的电源。
2.模拟电路：LDO稳压器适合用于模拟电路的供电，可以提供较干净的电源，帮助提高系统的信噪比。
3.无线通信：在无线通信系统中，需要提供稳定的电源给射频前端和基带处理器，LDO稳压器可以满足这种需求。
ldo的参考电压
ldo的参考电压摘要：1.LDO简介2.LDO的工作原理3.LDO的参考电压的作用4.选择LDO参考电压的注意事项5.LDO应用场景及优势6.总结正文：LDO（Low Dropout）线性稳压器是一种电源管理器件，广泛应用于各种电子设备中。
它具有输出电压精度高、输出电流大、静态电流小、噪声低等优点，能够在较宽的输入电压范围内稳定工作。
本文将详细介绍LDO的参考电压、工作原理、应用场景及选择参考电压的注意事项。
一、LDO简介LDO线性稳压器是一种采用晶体管或其他器件作为调整元件的线性稳压器。
与传统的线性稳压器相比，LDO在输出电流较大时，具有更低的输出电压降。
这使得LDO在许多低电压、高精度应用中具有优越性能。
二、LDO的工作原理LDO的工作原理是通过调整晶体管的导通程度来实现输出电压的稳定。
当输入电压变化时，晶体管的导通程度也会相应改变，从而使得输出电压保持恒定。
在这个过程中，参考电压起到了关键作用。
三、LDO的参考电压的作用参考电压是LDO正常工作的基准，它决定了LDO输出电压的精度。
在LDO内部，参考电压与晶体管的导通程度密切相关。
当参考电压发生变化时，晶体管的导通程度也会相应改变，进而影响输出电压的稳定性。
四、选择LDO参考电压的注意事项1.精度要求：根据不同应用场景，选择合适精度的参考电压。
一般来说，精度越高，价格越贵。
2.工作电压范围：选择与设备输入电压相匹配的参考电压，以确保LDO正常工作。
3.输出电流：根据设备需求选择合适的输出电流，过大可能导致LDO过热，过小可能无法满足设备需求。
4.稳定性：选择稳定性好的参考电压，可以提高LDO的工作可靠性。
五、LDO应用场景及优势1.低电压应用：LDO在低电压环境下具有优越性能，可以提供稳定的输出电压。
2.高精度应用：由于LDO输出电压精度高，因此在需要高精度电压控制的场合，LDO是理想的选择。
3.电源管理：LDO可广泛应用于各种电源管理场景，如电池充电、电源转换等。
线性稳压器ldo的原理与应用
线性稳压器LDO的原理与应用1. 简介线性稳压器(LDO)是一种常用的电压稳定器，用于将不稳定的输入电压转换为稳定的输出电压。
本文将介绍LDO的原理和应用。
2. 原理LDO通过使用内部或外部的变压器和稳压电路来提供稳定的输出电压。
其原理如下：•输入滤波：输入端通过电容和电阻组成的滤波电路来过滤输入电压中的高频噪声。
•功率晶体管：LDO内部包含一个功率晶体管，用于控制电流流过稳压电路。
功率晶体管的导通和截止状态由稳压电路控制。
•稳压电路：稳压电路通常由差分放大器、参考电压和反馈电路组成。
稳压电路将输出电压与参考电压进行比较，并根据比较结果调整功率晶体管的导通和截止状态，以维持输出电压的稳定性。
•输出滤波：输出端通过电容和电阻组成的滤波电路来过滤输出电压中的高频噪声。
3. 优点LDO相较于其他类型的电压稳定器，具有以下优点：•低压差：LDO的输入和输出电压之间的差异较小，这意味着输出电压能够更接近输入电压。
•低噪声：LDO通常具有较低的输出电压噪声水平，适用于噪声敏感的应用。
•快速响应：LDO对输入电压的变化能够快速响应，输出电压变化较小。
•方便使用：LDO一般只需要少量的外部元件即可工作，简化了电路设计过程。
4. 应用LDO广泛应用于各种电子设备中，例如：•移动设备：LDO用于为移动设备提供稳定的电源。
•通信设备：LDO用于为通信设备提供稳定的电源。
•工业控制系统：LDO用于为工业控制系统提供稳定的电源。
•医疗设备：LDO用于为医疗设备提供稳定的电源。
•车载电子：LDO用于为车载电子提供稳定的电源。
5. 选型考虑因素在选择LDO时，有几个因素需要考虑：•输入电压范围：确定LDO是否能够适应特定的输入电压范围。
•输出电压范围：确定LDO是否能够提供所需的输出电压范围。
•线性调整速度：确定LDO是否具有足够快的响应速度以适应输入电压的快速变化。
•效率：确定LDO的效率水平，以确定其对系统的功耗影响。
•温度稳定性：确定LDO在不同温度下输出电压的稳定性。
ldo的常用输入电压
ldo的常用输入电压
一、LDO的概念与作用
LDO（Low Dropout）是一种线性稳压器，主要用于为负载提供稳定的电压输出。
在电子设备中，LDO能够将输入电压转换为所需的输出电压，同时具有低输出电压纹波、高输出电流能力、低静态电流等优点。
二、LDO的输入电压范围
LDO的输入电压范围通常较宽，一般为1.5V至3.6V或更高。
在实际应用中，根据不同设备的需求，可以选择不同输入电压的LDO。
三、常用LDO输入电压的优缺点
1.1.5V输入电压：较低的输入电压有利于降低功耗，但可能影响负载的性能。
2.2.5V输入电压：广泛应用于智能手机、平板电脑等电子设备，性能稳定，但功耗相对较高。
3.3.3V输入电压：常用在高性能处理器、内存等领域，具有较高的输出电流能力，但功耗较大。
4.5V输入电压：适用于大功率设备，如路由器、交换机等，但可能对负载造成电压过高的问题。
四、如何选择合适的LDO输入电压
1.考虑负载的需求：根据负载的电压要求，选择合适的LDO输入电压。
2.兼顾功耗与性能：在满足负载需求的前提下，选择较低的输入电压以降低功耗，但要注意性能的平衡。
3.参考设备电源规范：参照设备电源供应规范，选择符合要求的LDO输入电压。
4.考虑稳定性与可靠性：在实际应用中，选择具有良好稳定性和可靠性的LDO产品。
五、总结
选择合适的LDO输入电压，对于保证电子设备的稳定运行至关重要。
在实际应用中，应根据负载需求、功耗与性能要求等因素，综合考虑选择适合的LDO输入电压。
LDO低压差线性稳压器-知识总结
LDO一.LDO的基本介绍，意为低压差线性稳压器，是相对于传统的low dropoutregulatorLDO是系列的芯片都要求输入电压要78xx线性稳压器来说的。
传统的线性稳压器，如这样的但是在一些情况下，以上，否则就不能正常工作。
2v~3V 比输出电压高出，显然是不满1.7v3.3v,输入与输出的压差只有条件显然是太苛刻了，如5v转类的电源转换芯片。
足条件的。
针对这种情况，才有了LDO，FETLDO 是一种线性稳压器。
线性稳压器使用在其线性区域内运行的晶体管或从应用的输入电压中减去超额的电压，产生经过调节的输出电压。
所谓压降电压，是之内所需的输入电压与输出电压差100mV指稳压器将输出电压维持在其额定值上下（低压降）稳压器通常使用功率晶体管（也称为传递LDO额的最小值。
正输出电压的。
这种晶体管允许饱和，所以稳压器可以有一个非常低的压降电压，PNP设备）作为复合电源晶体管的传统线性稳压器的压降左右；与之相比，使用200mVNPN通常为LDO的LDO使用NPN作为它的传递设备，其运行模式与正输出为2V左右。
负输出PNP设备类似。
功率功率晶体管，它能够提供最低的压降电压。
使用更新的发展使用MOS电阻造成的。
如果负ON MOS，通过稳压器的唯一电压压降是电源设备负载电流的载较小，这种方式产生的压降只有几十毫伏。
DC-DC的意思是直流变（到）直流（不同直流电源值的转换），只要符合这个定义都可以叫DCDC转换器，包括LDO。
但是一般的说法是把直流变（到）直流由开关方式实现的器件叫DCDC。
LDO是低压降的意思，这有一段说明：低压降（LDO）线性稳压器的成本低，噪音低，静态电流小，这些是它的突出优点。
它需要的外接元件也很少，通常只需要一两个旁路电容。
新的LDO线性稳压器可达到以下指标：输出噪声30μV，PSRR 为60dB，静态电流6μA（TI的TPS78001达到Iq=0.5uA），电压降只有100mV(TI 量产了号称0.1mV的LDO)。
LDO的工作原理详细分析
LDO的工作原理详细分析LDO是指低压差线性稳压器（Low Drop Out Linear Regulator），它的工作原理是将输入电压通过内部的调节电路进行相应的调整，使得输出电压保持在设定的恒定值。
LDO的主要作用是稳定供电电压，提供稳定可靠的电压源。
1.调节阶段：调节阶段主要包括一个误差放大器和一个反馈网络。
误差放大器将参考电压与输出电压进行比较，得到误差信号，并将此信号通过反馈网络传递给功率晶体管。
反馈网络通常由电阻和电容构成，通过调整反馈信号的大小来控制功率晶体管的导通程度，从而调整输出电压的稳定性。
当误差信号超过设定的误差阈值时，反馈网络会调节功率晶体管的导通程度，使得输出电压继续保持在设定值。
2.放大器阶段：放大器阶段主要包括一个功率晶体管和一个输出电容。
当输入电压经过调节阶段后，会被功率晶体管进行放大，然后通过输出电容进行滤波，使得输出电压更加稳定。
功率晶体管的导通程度由反馈网络控制，通过调节反馈网络的电阻和电容值，可以改变功率晶体管的工作状态，从而调整输出电压的稳定度。
LDO相较于普通线性稳压器的特点之一是具有更低的压差（Drop Out Voltage），即输入电压与输出电压之间的差值。
LDO通常具有较低的压降，这意味着即使输入电压降低到接近输出电压的水平，LDO仍然可以使输出电压保持在恒定值。
这样可以在低电压条件下提供更稳定的电源。
LDO的工作原理中一个关键的组件是反馈网络。
反馈网络通过采集输出电压并将其与参考电压进行比较，产生误差信号，进而调节功率晶体管的导通程度，最终实现输出电压的稳定。
反馈网络的设计需要考虑电流稳定性、温度稳定性等因素，以确保输出电压能够在各种工作条件下保持恒定。
此外，LDO还需要满足一些性能指标，如负载调整率、线性调整率、噪声抑制等。
负载调整率表示当负载电流发生变化时，输出电压的变化情况。
线性调整率表示当输入电压发生变化时，输出电压的变化情况。
噪声抑制表示LDO能够有效抑制输入端的噪声传递到输出端，提供更加稳定的电源。
LDO常见的参数与其意义
LDO常见的参数与其意义LDO（低压差线性稳压器）是一种常用的电源稳压器件，用于将高压电源转换成稳定的低压电源供给电路。
LDO的参数影响其工作特性和性能指标，下面将介绍几个常见的LDO参数及其意义。
1. 输入电压范围（Input Voltage Range）：指LDO所能接受的输入电压范围。
这个参数决定了LDO能够适用于哪些电源电压，超出范围的输入电压可能会损坏LDO。
2. 输出电压（Output Voltage）：指LDO输出的稳定电压值。
这个参数很关键，因为它决定了LDO适用于哪种电路。
常用的输出电压有3.3V、5V等，通常可以通过调节LDO的反馈电阻来实现不同的输出电压。
3. 输出电流（Output Current）：指LDO能够提供的最大输出电流。
这个参数决定了LDO能够驱动多大的负载电流，超过其额定电流范围可能会导致电压下降甚至过载。
4. 负载调整率（Load Regulation）：指在不同负载条件下，输出电压的变化率。
负载调整率越小，表示LDO的输出电压对不同负载的变化更加稳定。
5. 线性调整率（Line Regulation）：指在不同输入电压条件下，输出电压的变化率。
线性调整率越小，表示LDO的输出电压对输入电压的变化更加稳定。
6. 输出噪声（Output Noise）：指LDO输出电压中的杂散噪声幅度。
输出噪声越小，表示LDO提供的电源更加清洁稳定，对一些噪声敏感的电路尤为重要。
7. 纹波抑制比（Ripple Rejection）：指LDO对输入电源中纹波的抑制能力。
纹波抑制比越大，表示LDO能够抑制输入电源产生的纹波，提供更加稳定的输出电压。
8. 退出时的功耗（Quiescent Current）：指LDO未连接外部负载时的静态功耗大小。
退出时的功耗越小，表示LDO在负载较轻时仍能保持较高的效率。
9. 温度系数（Temperature Coefficient）：指LDO输出电压随温度变化的变化率。
ldo的参考电压
ldo的参考电压LDO（Low Dropout）线性稳压器是一种广泛应用于低电压、低功耗电子设备的电源管理芯片。
在LDO中，参考电压是一个关键参数，它对整个电路的性能有着重要影响。
本文将介绍LDO的参考电压，分析其作用和调整方法，并探讨参考电压对LDO性能的影响。
1.LDO简介LDO是一种具有低输出电压噪声、低输入电压范围和低输出电流能力的线性稳压器。
它能在很宽的输入电压范围内工作，为负载提供稳定的输出电压。
LDO广泛应用于便携式电子设备、通信设备、嵌入式系统等领域。
2.LDO的工作原理LDO的工作原理主要是通过调整晶体管的导通程度来实现输出电压的稳定。
在LDO电路中，参考电压是一个重要的控制信号，用于控制晶体管的导通程度。
3.LDO的参考电压的作用参考电压在LDO中起到关键作用，它决定了LDO的输出电压精度、输出电流能力等性能指标。
参考电压通过基准源电路产生，通常为固定的1.2V或1.5V。
在LDO的工作过程中，参考电压与输入电压、输出电压之间存在一定的关系，通过调整参考电压，可以实现LDO输出电压的稳定。
4.调整参考电压的方法调整参考电压的方法主要有两种：（1）改变晶体管的导通程度：通过调整晶体管的导通程度，可以改变输出电压。
导通程度受到参考电压的控制，因此，调整参考电压可以实现输出电压的稳定。
（2）改变参考电压源的增益：参考电压源的增益决定了参考电压的大小。
通过改变增益，可以实现参考电压的调整，从而达到稳定输出电压的目的。
5.参考电压对LDO性能的影响参考电压对LDO的性能有很大影响，主要包括以下几个方面：（1）输出电压精度：参考电压的精度直接影响到LDO的输出电压精度。
参考电压越高，输出电压精度越好。
（2）输出电流能力：参考电压决定了LDO的输出电流能力。
一般情况下，参考电压越高，输出电流能力越大。
（3）电源抑制比：参考电压对电源抑制比也有影响。
参考电压越高，电源抑制比越好，抗干扰能力越强。
LDO原理结构及应用
LDO原理结构及应用LDO（Low Dropout）是指低压差稳压器，是一种常用的线性稳压器件。
它的主要特点是在输入端和输出端之间的压差（Dropout Voltage）非常小，通常在0.1V以下。
LDO的原理和结构具体如下：原理：LDO的基本原理是通过内部的功率晶体管将输入电压稳定为输出电压。
它包括一个功率MOSFET晶体管、一个参考电压源、一个误差放大器和一个输出电压反馈回路。
LDO的工作过程如下：1.输入电压加入LDO的输入端，经过滤波电路后，供电给功率晶体管。
2.参考电压源提供一个稳定的参考电压。
3.误差放大器将输出端的电压和参考电压进行比较，产生误差信号。
4.误差信号通过控制功率晶体管的驱动电路，使其调整输出电压，使之稳定在设定值。
5.输出电压通过反馈回路回馈给误差放大器，作为比较的参考。
结构：LDO的结构主要由输入滤波电路、误差放大器、驱动电路和功率晶体管等部分组成。
输入滤波电路：LDO的输入端需要设计滤波电路，用以滤除输入电压的杂散干扰，并确保输入电压的稳定性。
误差放大器：误差放大器是LDO的核心部分，它将参考电压和输出电压进行比较，产生一个误差信号。
驱动电路：驱动电路根据误差信号调整功率晶体管的工作状态，控制输出电压的稳定。
功率晶体管：功率晶体管是LDO的输出级，根据驱动电路的控制，将输入电压稳定为设定的输出电压。
应用：LDO稳压器具有简单、可靠、成本低等优点，广泛应用于各种场合。
以下是LDO的几个主要应用领域：电子产品：LDO稳压器被广泛应用于各种电子产品，如手机、平板电脑、数码相机等。
这些产品对电路稳定性要求高，LDO通过降低输入和输出端的压差，提供稳定的电压供给。
通信设备：由于LDO稳压器的快速响应和高精度输出，它特别适用于通信设备的供电电路。
它可以提供稳定的电压，保证通信设备的正常运行。
汽车电子：随着汽车电子系统的发展，对电压稳定性和抗干扰能力的要求越来越高。
LDO稳压器可以在汽车电子系统中提供可靠的电源，确保各种设备的正常工作，如车载导航、音响系统等。
LDO线性稳压器及其稳定性研究
LDO线性稳压器及其稳定性研究LDO（Low Dropout）线性稳压器是一种常用的电源稳压器件，其主要功能是将高电压输入转换为稳定的低电压输出。
由于其简单、成本低、稳定性好的特点，LDO线性稳压器广泛应用于各种电子设备中。
LDO线性稳压器的基本工作原理是通过控制输出端与地之间的电压差来实现稳定输出电压。
其结构包括输入级、调节级和输出级。
输入级主要由输入电容、输入电感和正级二极管等组成，起到滤波和隔离的作用。
调节级是整个线性稳压器的核心，主要包括基准电阻、参考电压源、误差放大器和功率晶体管等。
参考电压源提供稳定的基准电压，误差放大器将基准电压与反馈电压进行比较，当两者不一致时，通过功率晶体管的控制实现输出电压的调节。
输出级由输出电容、输出电感和输出二极管等构成，主要用于滤波和保护。
LDO线性稳压器的稳定性研究是对其输出电压与输入电压、负载电流、温度等因素之间的关系进行分析和测试。
其中，输入电压的稳定性是指在输入电压发生变化时，输出电压的变化幅度。
通常，输入电压的稳定性要求高，一般在10%以内。
负载电流的稳定性是指在负载电流变化时，输出电压的变化幅度。
这需要设计合理的负载调节电路，以保证在不同负载电流下都能够稳定输出电压。
温度的稳定性是指在不同温度条件下，输出电压的变化幅度。
温度会影响LDO线性稳压器的工作温度范围和稳定性，因此需要进行温度测试，并根据测试结果进行合理的优化设计。
在LDO线性稳压器的稳定性研究中，还需要考虑电源噪声的影响。
电源噪声会对稳压器的输出电压产生干扰，因此需要进行噪声测试和分析。
常见的解决方法包括添加滤波电容、优化电源线布线等。
另外，寄生参数也会对稳压器的稳定性产生影响，如电感、电容等元件的等效串联电阻、等效串联电感等。
总之，LDO线性稳压器的稳定性研究是对其工作原理和各种因素之间的关系进行分析、测试和优化，以保证其在不同工作条件下能够稳定输出所需电压。
通过合理的设计和测试，可以提高LDO线性稳压器的性能和可靠性，满足各种应用的需求。
ldo什么意思
ldo 什么意思
LDO 是什幺
LDO 是一种线性稳压器。
线性稳压器使用在其线性区域内运行的晶体管或FET，从应用的输入电压中减去超额的电压，产生经过调节的输出电压。
所谓压降电压，是指稳压器将输出电压维持在其额定值上下100mV 之内所需的输入电压与输出电压差额的最小值。
正输出电压的LDO（低压降）稳压器通常使用功率晶体管（也称为传递设备）作为PNP。
这种晶体管允许饱和，所以稳压器可以有一个非常低的压降电压，通常为200mV 左右；与之相比，使用NPN 复合电源晶体管的传统线性稳压器的压降为2V 左右。
负输出LDO 使用NPN 作为它的传递设备，其运行模式与正输出LDO 的PNP 设备类似。
更新的发展使用CMOS 功率晶体管，它能够提供最低的压降电压。
使用CMOS，通过稳压器的唯一电压压降是电源设备负载电流的ON 电阻造成的。
如果负载较小，这种方式产生的压降只有几十毫伏。
LDO 是低压降的意思，这有一段说明：低压降（LDO）线性稳压器的成本低，噪音低，静态电流小，这些是它的突出优点。
它需要的外接元件也很少，通常只需要一两个旁路电容。
新的LDO 线性稳压器可达到以下指标：输出噪声30μV，PSRR 为60dB，静态电流6μA，电压降只有。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
线性稳压器（LDO）
一、应用场景
图1所示电路是一种最常见的AC/DC电源，交流电源电压经变压器后，变换成所需要的电压，该电压经整流后变为直流电压。
在该电路中，低压差线性稳压器的作用是：在交流电源电压或负载变化时稳定输出电压，抑制纹波电压，消除电源产生的交流噪声。
图 1 LDO在AC-DC电路中的应用
各种蓄电池的工作电压都在一定范围内变化。
为了保证蓄电池组输出恒定电压，通常都应当在电池组输出端接入低压差线性稳压器，如图 2所示。
低压差线性稳压器的功率较低，因此可以延长蓄电池的使用寿命。
同时，由于低压差线性稳压器的输出电压与输入电压接近，因此在蓄电池接近放电完毕时，仍可保证输出电压稳定。
图 2 LDO在电池供电电路中的应用
众所周知，开关性稳压电源的效率很高，但输出纹波电压较高，噪声较大，电压调整率等性能也较差，特别是对模拟电路供电时，将产生较大的影响。
在开关性稳压器输出端接入低压差线性稳压器，如图 3所示，就可以实现有源滤波，而且也可大大提高输出电压的稳压精度，同时电源系统的效率也不会明显降低。
图 3 DC-DC电路中LDO的应用
在某些应用中，比如无线电通信设备通常只有一足电池供电，但各部分电路常常采用互相隔离的不同电压，因此必须由多只稳压器供电。
为了节省共电池的电量，通常设备不工作时，都希望低压差线性稳压器工作于睡眠状态。
为此，要求线性稳压器具有使能控制端。
有单组蓄电池供电的多路输出且具有通断控制功能的供电系统如图 4所示。
图 4 多路LDO供电中的应用
二、原理
1)定义
LDO 是一种线性稳压器。
线性稳压器使用在其线性区域内运行的晶体管或FET，从应用的输入电压中减去超额的电压，产生经过调节的输
出电压，即输出电压是输入电压与晶体管或FET产生的管压降的差值。
图 5 基本原理框图
所谓压降电压，是指稳压器将输出电压维持在其额定值上下100mV 之内所需的输入电压与输出电压差额的最小值。
2)工作原理
图 6 LDO内部基本结构
LDO内部电路主要由串联调整管、取样电阻、比较放大器组成。
取样电压加在比较放大器的同相输入端，与加在反相输入端的基准电压Uref相比较，两者的差值经放大器A放大后，控制串联调整管的压降，从而稳定输出电压。
当输出电压Uout降低时，基准电压与取样电压的差值增加，比较放大器输出的驱动电流增加，串联调整管压降减小，从而使输出电压升高。
相反，若输出电压Uout超过所需要的设定值，比较放大器输出的前驱动电流减小，从而使输出电压降低。
供电过程中，输出电压校正连续进行，调整时间只受比较放大器和串联调整管回路反应速度的限制。
环路内的负反馈总是强制比较放大器调节输入两端的电压使其相等。
常用稳压管有三种结构，如图3所示
图7 三种LDO稳压管结构
3种稳压器的最大区别在于压降和接地引脚电流。
很明显NPN和准LDO的稳压管在调整管上稍微复杂点，所以压降也大些。
达林管的增益很高，所以只需要很小的电流就可以驱动，准LDO也是这样，IGND很小。
PNP管的放大系数一般是15-20，LDO的IGND电流能达到负载电流的7%。
NPN稳压管的最大好处就是无条件的稳定（大多数不需要加外接电容），LDO则需要在输出端加上电容，以减少回路带宽及提供些正
的相位补偿。
所有的稳压器都使用负反馈回路以保持输出电压的稳定。
但反馈信号在通过回路后都有一定的增益和相位变化。
如果反馈信号相位有180度变化，负反馈就会变成正反馈，造成输出不稳定。
因此反馈信号经过整个回路的相位偏移，需要有至少20度的相位裕度，这样才能保证电路的稳定。
（相位裕度定义为回路总的相位偏移与-180度的差）。
3)LDO的相关参数
⚫输出电压（Output Voltage）
低压差线性稳压器有固定输出电压和可调输出电压两种类型。
⚫最大输出电流（Maximum Output Current）
⚫输入输出电压差（Dropout Voltage）
在保证输出电压稳定的条件下，该电压压差越低，线性稳压器的性能就越好。
⚫接地电流（Ground Pin Current）
接地电流IGND是指串联调整管输出电流为零时，输入电源提供的稳压器工作电流。
有时也称为静态电流，通常较理想的低压差稳压器的接地电流很小。
⚫负载调整率（Load RegulaTIon）
负载调整率是指LDO负载变化对于输入电压的影响。
输入电压保持在额定输入电源时，负载电流在全负载电流范围内变化所引起的输出电压相对变化率。
LDO的负载调整率越小，说明LDO抑制负载干扰的能力越强。
图8 负载调整率曲线
∆V Load=V o−V t
V o×100%
∆V Load—负载调整率
V o—LDO额定输出电压
V t—LDO满载输出电压
⚫线性调整率（Line RegulaTIon）
又称源效应或电网调整率，是指输出电压随输入电压的线性变化的波动，条件是全满载。
（输入电压在额定范围内变化时,输出电压之变化率. ）线性调整率是指LDO的输入电压变化对输出电压的影响。
图9 线性调整率曲线
∆V line=|V−V o|
V o
×100%
∆V line—LDO线性调整率
V o—LDO额定输出电压
V—输出电压最大值或最小值
⚫电源抑制比（PSSR）
LDO的输入源往往许多干扰信号存在。
PSRR反映了LDO对于这些干扰信号的抑制能力。
