国家标准CAD制图有关格式规定
《化工CAD制图》国家标准基本要求
一、制图国家标准基本规定图样作为技术交流的共同语言，必须有统一的规范，否则会带来生产过程和技术交流中的混乱和障碍。
国家质量监督检验检疫总局、国家化管理委员会发布了《技术制图》、《机械制图》、《建筑制图》等一系列制图国家标准。
它们是工程图样绘制与使用的准绳，必须认真学习和遵守。
在标准代号GB/T 14689-2008中，“GB/T”为推荐性国家标准的代号，“14689”为标准的批准顺序号，“2008”表示标准发布的年号。
（一）图纸幅面和格式（1）图纸幅面尺寸和图框格式为使图纸幅面统一，便于装订和保存，制图样时，应优先采用基本幅面，如表1所示，从表中可以看到，A0号图纸幅面最大，如沿长边将其对裁，则可获得A1号图纸两张，以此类推，沿某号幅面的图纸的长边对裁就能获得小一号幅面的图纸。
在必要时，当基本幅面不能满足使用条件时，允许选用加长幅面，但加长后幅面的尺寸必须是由基本幅面的短边成整数倍增加后得出，如图1所示。
表1 图纸基本幅面尺寸图1 加长幅面（2）图框格式图样中的图框由内、外两框组成，如图2所示。
外框用细实线绘制，大小为幅面尺寸，内框则用粗实线绘制，图样要在内框范围内绘制。
图框格式分为留有装订边和不留装订边两种，两种格式图框周边尺寸a、c、e（具体数值见表1），同一产品的图样只能采用一种格式。
图样绘制完毕后应沿外框线裁边。
2-1 不留装订边的图框格式2-2 留装订边的图框格式图2 图框格式（3）标题栏每张技术图样中均应画出标题栏，标题栏的格式和尺寸按GB10609.1-2008的规定。
标题栏一般应位于图纸的右下角，当标题栏的长边置于水平方向并与图纸的长边平行时，则构成X型图纸，当标题栏的长边与图纸的长边垂直时，则构成Y型图纸。
看图的方向与看标题栏的方向一致，即标题栏中的文字方向为看图方向。
作业及练习中采用简化后标题栏，如图3所示。
图3 简化标题栏格式（二）比例比例是指图中图形与其实物相应要素的线性尺寸之比，分为原值比例、放大比例和缩小比例。
CAD机械制图国家标准
CAD机械制图国家标准本节主要介绍国家标准《技术制图》和《机械制图》的基本内容。
每一个工程技术人员都应该树立标准化的概念，自觉贯彻执行国家标准。
一、图纸幅面和格式二、绘图比例三、字体形式及大小四、线型为了便于图纸的装订和保存，国家标准(GB/T14689—93)对图纸幅面作了统一的规定。
必要时允许加长。
1.图纸幅面尺寸Ba cccLeeLeBe幅面代号A0A1A2A3A4尺寸B×L841×1189594×841420×594297×420210×297周边尺寸a25c105e2010BacccLeeLeBe基本幅面及图框尺寸(单位：mm)1.图纸幅面尺寸（1）需要装订的图样一般采用A4竖装或A3横装，其图框格式如下图所示。
(2)ca LcBcB图框线c纸边界线a(1)标题栏ccL留装订边图框格式2.图框格式不留装订边图框格式图框线e(3)eL标题栏e纸边界线eBeee (4)LeB（2）不需要装订的图样2.图框格式3.标题栏标题栏用来填写零部件名称、所用材料、图形比例、图号、单位名称及设计、审核、批准等有关人员的签字。
每张图纸的右下角都应有标题栏。
国家标准:(GB/T10609.1—89）在正规的图纸上，标题栏的格式和尺寸应按GB10609.1-89的规定绘制，如下图所示。
年 月 日(年 月 日)180签名分区更改文件号标记处数(签名)工艺1212审核设计批准16121216标准化(年 月 日)(签名)7101016161216(图样代号)(图样名称)(9)共 张 第 张506.5阶段标记重量910比例1820(单位名称)(材料标记)4×6.512128×7(=56)3.标题栏标题栏3.CAD中级考证一般使用下图所示的简易标题栏。
图中图形与其实物相应要素的线性尺寸之比，称为比例。
比例分原值比例、放大比例和缩小比例（见下表）。
CAD制图规范
制图规范（一）、基本要求1．每张图纸须编制图名、图号、比例、时间。
2．打印图纸按比例出图。
3．图面布置应力求紧凑有序、清晰、整洁、美观。
4．图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字等的清晰。
5. 图纸上所需书写的文字、数字或符号等，均应笔画清晰、字体端正、排列整齐；标点符号应清楚正确。
6. 施工图纸，应该按图纸内容的主次关系、逻辑关系，有序排列。
7．本标准为使太兴家具绘图方式统一化，不提倡个人绘图表达方式。
图纸的表达应规范、标准、统一，图面清晰，整洁、美观。
（二）、常用制图方式。
一、常用比例1：1 1：2 1：4 1：5 1：8 1：10 1：15二、图层管理.2.1 一般制图分层 A.粗实线B.细实线C.填充线D.虚线E.文字/标注线G.点划线H.图框线制图时分清各层便于调整图纸，节省时间。
2.2 线条分色制图时将外轮廓线、填充线、文字、点划线等线条颜色区分，便于在电脑显示时一目了然。
三、线型名称线型线宽一般用途粗实线0.3mm主要可见轮廓线细实线0.15mm可见轮廓线、图例线虚线0.09mm不可见轮廓线、图例线点划线0.2mm中心线、对称线等折断线0.2mm断开界线波浪线0.2mm断开界线四、尺寸标注样式4.1 尺寸标注 尺寸标注一般以、“mm”为单位，以箭头或斜线表示尺寸界线，箭头或斜线大小为2.5mm，标注的数字高度为3mm。
（比例为1：1）4.2 文字标注文字一般采用工程字“宋体”“楷体”“simplex8”等， 字高一般为5mm 。
（比例为1：1）4.3 基本准则1.部件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
，以mm 为单位时，不需标注计量单位的代号或名称，如采用其他单位，侧必须注明相应的计量单位的代号或名称。
2．图样中所标注的尺寸为该图样所标部件的最后完工尺寸，否则应另加说明。
3. 部件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
CAD制图规范（GB_T-）

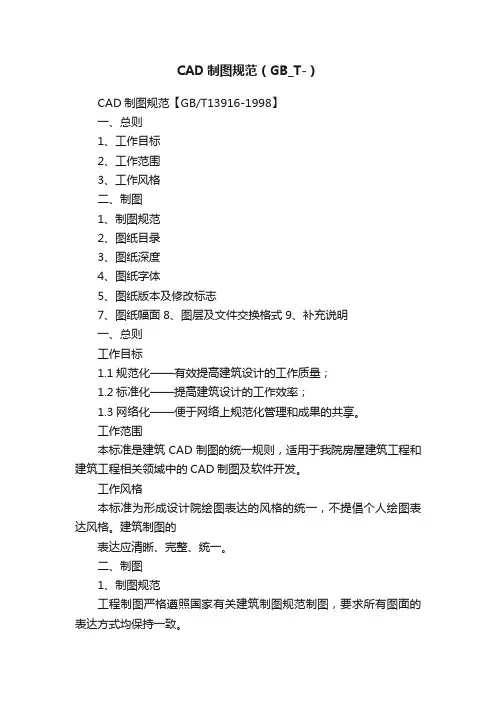

CAD制图规范（GB_T-）CAD制图规范【GB/T13916-1998】一、总则1、工作目标2、工作范围3、工作风格二、制图1、制图规范2、图纸目录3、图纸深度4、图纸字体5、图纸版本及修改标志7、图纸幅面8、图层及文件交换格式9、补充说明一、总则工作目标1.1规范化——有效提高建筑设计的工作质量；1.2标准化——提高建筑设计的工作效率；1.3网络化——便于网络上规范化管理和成果的共享。
工作范围本标准是建筑CAD制图的统一规则，适用于我院房屋建筑工程和建筑工程相关领域中的CAD制图及软件开发。
工作风格本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。
建筑制图的表达应清晰、完整、统一。
二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。
2、图纸目录各个专业图纸目录参照下列顺序编制：建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。
结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。
电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。
暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。
3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。
4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。
cad建筑制图国家标准
cad建筑制图国家标准CAD建筑制图国家标准。
CAD（Computer-Aided Design，计算机辅助设计）技术在建筑行业中得到了广泛的应用，成为了建筑制图的重要工具。
为了规范和统一CAD建筑制图的标准，我国制定了一系列的国家标准，以确保建筑制图的质量和准确性。
本文将就CAD建筑制图国家标准进行详细介绍，希望能对广大建筑行业从业者有所帮助。
首先，CAD建筑制图国家标准主要包括了建筑图纸的格式、标注、符号、线型、颜色等方面的规定。
在建筑图纸的格式方面，国家标准对图幅尺寸、图幅折叠、图框、图样编号等都做出了详细的规定，以确保建筑图纸的统一和规范。
在标注方面，国家标准规定了建筑图纸上各种标注的格式、内容、大小、位置等，以确保建筑图纸的清晰和易读。
在符号、线型、颜色等方面，国家标准也做出了详细的规定，以确保建筑图纸的统一性和规范性。
其次，CAD建筑制图国家标准还包括了建筑图纸的制作流程、审查标准、质量要求等方面的规定。
在建筑图纸的制作流程方面，国家标准规定了建筑图纸的制作步骤、文件命名规范、版本控制要求等，以确保建筑图纸的制作过程有条不紊、规范有序。
在审查标准方面，国家标准规定了建筑图纸的审查程序、审查内容、审查要求等，以确保建筑图纸的质量和准确性。
在质量要求方面，国家标准规定了建筑图纸的质量标准、精度要求、完整性要求等，以确保建筑图纸的质量达到国家标准要求。
最后，CAD建筑制图国家标准的实施对于建筑行业具有重要的意义。
一方面，国家标准的实施可以提高建筑图纸的质量和准确性，减少因图纸错误而导致的建筑质量问题和工期延误。
另一方面，国家标准的实施可以促进建筑行业的规范化发展，提高建筑行业的整体水平和竞争力。
因此，建筑行业的从业者应当严格遵守CAD建筑制图国家标准，提高对国家标准的认识和理解，不断提升自身的制图能力和水平。
综上所述，CAD建筑制图国家标准是建筑行业的重要规范和标准，对于提高建筑图纸的质量和准确性具有重要的意义。
CAD制图国家标准
常 用 图 线 形 式 及 应 用
图线应用示例
F1 K2 G2 A1 B3 G1 B2 B1
C1
A1
C2
D1
K1
A1 B1 B2 B3 C1 C2 D1 F1 G1 G2 K1 K2
可见轮廓线 尺寸线及尺寸界线 剖面线 重合断面的轮廓线 断裂处的边界线 视图和剖视的分界线 断裂处的边界线 不可见轮廓线 对称中心线 轨迹线 相邻辅助零件的轮廓线 极限位置的轮廓线
3、尺寸的基本注法
常 见 尺 寸 的 注 法
常 见 尺 寸 的 注 法
常 见 尺 寸 的 注 法
x
六、斜度与锥度
1、斜度 斜度是指一直线(平面)对 另一直线(平面)的倾斜程度。 其大小以它们夹角的正切 表示，并将此值化为1:n的形 式。
2、锥度
锥度是指正圆锥体的底 圆直径与正圆锥体的高度 之比，并把此值化为1:n的 形式。
2、标注尺寸的基本要素
一个完整的尺寸包括：尺寸界线、尺寸线、尺寸数字。
1）尺寸界线
A、用细实线绘制； B、由图形的轮廓线、轴线或对称中心线处引出，也可以直 接利用这些线作为尺寸界线； C、尺寸界线一般应与尺寸线 垂直； D、在光滑过渡处标注尺寸， 必须用细实线将轮廓延 长，从它们的交点处引出 尺寸界线；
图中图形与其实物相应要素的线性尺寸之比称为比例。
优 先 采 用
必 要 时 选 用
图形的比例：
比例：图样中机件要素的线性尺寸与 实际机件相应要素的线性尺寸
例如：
1:1所绘图形与机件实际尺寸相同 1:5所绘图形为机件实际尺寸的五分之一，是缩小的比例 2:1所绘图形为机件实际尺寸的二倍，是放大的比例
之比
图形不论放大或缩小，在标注尺寸时，应按机件的实际尺寸标注
国标-CAD工程制图规则
CAD工程制图规则一、规程标准标准号：GB/T18229-2000适用对象：本标准适用于机械、电气、建筑等领域的工程制图以及相关文件。
内容纲要：1范围2引用标准3术语4 CAD工程制图的基本设置要求5投影法6图形符号的绘制7 CAD工程图的基本画法8 CAD工程图的尺寸标注9 CAD工程图的管理10附录 A实施建议：园林行业可根据需要参照执行。
制定单位：机械科学研究院、中国标准化与信息分类编码研究所、中国建筑科学研究院、全国电气文件编制与图形符号标准化技术委员会。
发布日期:20001007实施日期:20010501二、规程内容1范围本标准规定了用计算机绘制工程图的基本规则。
本标准适用于机械、电气、建筑等领域的工程制图以及相关文件。
2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 10609.1—1989 技术制图标题栏(neq ISO 7200:1984)GB/T 10609.2—1989 技术制图明细栏(neq ISO 7573:1983)GB/T 13361—1992 技术制图通用术语GB/T 13362.4—1992 机械制图用计算机信息交换常用长仿宋矢量字体、代(符)号GB/T 13362.5—1992 机械制图用计算机信息交换常用长仿宋矢量字体、代(符) 号数据集单线单体字模集及数据集GB/T 13844—1992 图形信息交换用矢量汉字GB/T 13845—1992 图形信息交换用矢量汉字宋体字模集及数据集GB/T 13846—1992 图形信息交换用矢量汉字仿宋体字模集及数据集GB/T 13847—1992 图形信息交换用矢量汉字楷体字模集及数据集GB/T 13848—1992 图形信息交换用矢量汉字黑体字模集及数据集GB/T 14689—1993 技术制图图纸幅面和格式(eqv ISO 5457：1980)GB/T 14690—1993 技术制图比例(eqv ISO 5455:1979)GB/T 14691—1993 技术制图字体(eqv ISO 3098-1：1974)GB/T 14692—1993 技术制图投影法(eqv ISO/DIS 5456：1993)GB/T 15751—1995 技术产品文件计算机辅助设计与制图词汇(eqv ISO/TR 10623：1992)GB/T 16675.1—1996 技术制图图样画法的简化表示法GB/T 16900—1997 图形符号表示规则总则(eqv ISO/IEC 11714-1：1996)GB/T 16901.1—1997 图形符号表示规则产品技术文件用图形符号第1部分：基本规则(eqv ISO/IEC 11714-1：1996)GB/T 16902.1—1997 图形符号表示规则设备用图形符号第1部分：图形符号的形成(eqv ISO 3461-1：1988)GB/T 16903.1—1997 图形符号表示规则标志用图形符号第1部分：图形标志的形成GB/T 16675.2—1996 技术制图尺寸注法的简化表示法GB/T 17450—1998 技术制图图线(idt ISO 128-20：1996)GB/T 17451～17453—1998 技术制图图样画法(eqv ISO/DIS 11947-1～4：1995) 3术语本标准采用GB/T 13361和GB/T 15751中的有关术语。
cad制图规范标准
cad制图规范标准CAD制图规范标准是为了保证CAD制图的准确性、一致性和可读性而制定的一系列标准和规范。
以下是CAD制图规范标准的一些重要内容和规定：1. 纸张尺寸和布局：根据不同的CAD制图内容和要求，选择合适的纸张尺寸和布局。
通常使用的纸张尺寸有A0、A1、A2等，布局可以是纵向或横向。
2. 图块和标题栏：每个CAD制图都应该有一个图块，用来包含制图的内容。
图块中应包含标题栏，显示制图的名称、图号、比例、日期等信息。
标题栏的位置和格式应统一。
3. 图线类型和粗细：CAD制图中的图线应使用标准的线型和线粗。
常用的线型有实线、虚线、中虚线等，线粗细应根据实际需要选择。
4. 尺寸标注和符号：CAD制图中的尺寸应使用标准的尺寸标注方法和符号。
尺寸线的位置和方向应清晰明确，尺寸符号的大小和间距应适当。
5. 图层和颜色：CAD制图中应设置不同的图层，并为每个图层指定不同的颜色。
使用图层和颜色可以方便地控制和管理制图内容，提高制图的可读性。
6. 命名和编号：CAD制图应按照一定的规则进行命名和编号。
命名应简明清晰，编号应连续有序，便于管理和查找。
7. 比例和单位：CAD制图应使用统一的比例尺和单位。
比例尺表示绘图的放大或缩小比例，单位表示绘图的长度、面积、重量等度量单位。
8. 装订和归档：CAD制图完成后应进行装订和归档，以确保制图的保存和保密。
装订可以使用钉子、线圈等方式，归档应按照一定的分类和编号规则进行。
以上是CAD制图规范标准的一些主要内容和规定。
通过遵守这些标准和规范，可以有效地提高CAD制图的质量和效率，减少错误和混乱，提高团队协作和沟通的效果，促进工程项目的顺利进行。
CAD技术图纸格式规范
技术图纸格式规范为规范本公司技术图纸的绘制，根据目前公司的实际情况，同时参考了国家制图方面的相关标准，作出下面几点说明，以供技术人员参考使用。
1 图纸幅面建议首选A4竖装(297×210)、A3横装(297×420)、A2横装(420×594)和A1横装(590×841)，如有特殊情况，可选用其它幅面。
另外可参见《图框模板》。
幅面代号A0 A1 A2 A3 A4 B×L 841×1189 594×841 420×594 297×420 297×210e 20 10c 10 5a 25注：在CAD绘图中对图纸有加长加宽的要求时，应按基本幅面的短边（B）成整数倍增加。
2 标题栏下图为国标中的格式，作为参考，具体请见《图框模板》。
由于本公司的技术图纸相对来说不算复杂，所以没有设置分区。
另外由于制图的责任不应与其它签署项一致，而且现在多数设计和制图是同一个技术员，所以在标题栏中不设置制图这一项，如果确实要将制图区分表示开来，可以在附加栏中注明。
另外应在“设计”下加上“校对”栏。
3 明细栏参见下图和《图框模板》。
4 图层见下表和《图框模板》。
考虑到实际情况，为简便起见，在《图框模板》中只规定了01～11号图层，12归入到08号里，13号归入11号里。
5 图线CAD中常用的有GB/T 18229里提到的编号为01、02、10、12的四种，见下表。
基本图线的颜色如下表规定，具体可参见《图框模板》。
考虑到彩色打印时黄色很难辨别，虚线的颜色可根据需要调成蓝色。
1：对于线宽的尺寸大小应在下列数系中选取，该数系的公比为20.13mm，0.18mm，0.25mm，0.35mm，0.5mm，0.7mm，1mm，1.4mm，2mm根据打印机的打印效果，推荐采用粗线0.25mm，细线0.13mm，建议采用黑白打印。
6 比例优先选用下表所示比例，且必须在标题栏中注明。
cad 制图国家标准
cad 制图国家标准CAD制图国家标准。
CAD（计算机辅助设计）是一种利用计算机软件进行设计、绘图和模拟的技术，已经成为现代工程设计领域的重要工具。
在CAD制图过程中，国家标准的制定和遵循对于保障工程设计质量、提高工作效率至关重要。
本文将就CAD制图国家标准的相关内容进行介绍。
首先，CAD制图国家标准的制定是为了规范设计和绘图过程，保证工程设计的准确性和一致性。
国家标准对CAD软件的使用、图纸格式、图形符号、尺寸标注、图框、图样抄写等方面都有详细的规定，旨在让设计人员在使用CAD软件进行绘图时能够按照统一的标准进行操作，确保绘制出的图纸符合国家标准要求，提高工程设计的质量和效率。
其次，CAD制图国家标准的遵循对于工程设计人员来说是义不容辞的责任。
只有严格遵循国家标准，才能保证绘制出的图纸在工程施工和验收中能够得到认可。
同时，遵循国家标准也能够提高图纸的可读性和传达性，减少因图纸不清晰、标注不规范等原因而导致的误解和错误。
另外，CAD制图国家标准的不断更新也是为了适应工程设计领域的发展和变化。
随着科技的进步和工程设计方法的不断更新，CAD制图国家标准也需要不断进行修订和完善，以适应新的需求和技术。
因此，设计人员需要密切关注国家标准的最新动态，及时更新自己的知识和技能，以保持与时俱进。
最后，CAD制图国家标准的执行需要全行业的共同努力。
不仅设计人员需要严格遵守国家标准，CAD软件开发商也需要确保软件的功能和操作界面符合国家标准的要求。
同时，相关的培训和教育也需要加强，让更多的从业人员了解和掌握CAD制图国家标准，从而推动整个行业朝着规范化、标准化的方向发展。
总之，CAD制图国家标准的制定和遵循对于工程设计领域来说具有重要的意义。
只有严格遵守国家标准，才能保证工程设计的质量和安全。
希望全行业能够共同努力，不断完善CAD制图国家标准，推动工程设计领域的健康发展。
cad 制图 国家标准
cad 制图国家标准CAD制图国家标准。
CAD（计算机辅助设计）制图是现代工程设计中不可或缺的一部分，它在工程设计、建筑设计、机械制造等领域发挥着重要作用。
而国家标准则是保障CAD制图质量和统一规范的重要依据。
本文将就CAD制图国家标准进行详细介绍。
首先，CAD制图国家标准主要包括GB/T、GB、JB等标准。
GB/T是国家标准的推荐性标准，GB是国家标准的强制性标准，而JB是机械行业标准。
这些标准对CAD制图的内容、格式、符号、尺寸等方面进行了详细规定，旨在提高CAD制图的质量和统一标准。
其次，CAD制图国家标准在内容上主要包括图形符号、尺寸标注、图框、图样折叠、图样放大缩小尺寸、图样线型、文字、尺寸、视图、剖视图、轴测图等方面的规定。
这些规定旨在确保CAD制图的准确性、清晰度和一致性，使得不同工程设计人员之间能够准确理解和交流CAD制图信息。
此外，CAD制图国家标准还对CAD制图的质量要求进行了详细规定。
比如，对CAD制图的精度、完整性、一致性、标准化等方面提出了具体要求，以确保CAD制图的质量达到国家标准要求。
此外，CAD制图国家标准还对CAD制图软件的应用提出了一些要求。
比如，对CAD制图软件的版本、文件格式、打印输出、图层管理、文字样式、尺寸标注、图形符号等方面进行了规定，以确保CAD制图软件的应用符合国家标准要求。
最后，CAD制图国家标准的实施对于工程设计、建筑设计、机械制造等行业具有重要意义。
它不仅可以提高CAD制图的质量和效率，还可以促进不同行业之间的交流与合作，推动我国工程技术水平的提高。
综上所述，CAD制图国家标准是CAD制图质量和统一规范的重要依据，它对CAD制图的内容、格式、质量、软件应用等方面进行了详细规定，对于提高CAD 制图质量和促进工程技术水平的提高具有重要意义。
希望工程设计、建筑设计、机械制造等行业能够严格遵守CAD制图国家标准，不断提升CAD制图水平，推动行业发展。
CAD图纸设计要求规范要求
CAD图纸设计规要求1.目的统一并规CAD设计图纸格式要求。
2.适用围襄阳公司所有CAD设计图纸。
3.规要求3.1 图纸幅面和格式，按照GB/T14689-1993选用“基本幅面”。
●常用A1、A2、A3、A4图幅及格式如下（图中数量标注在右下角标题栏上方）：另附CAD图幅及格式。
●标题栏格式：●明细表格式：3.2图层，按以下7个图层规定执行。
●“图层特性管理器”后面的“颜色控制”、“线型控制”、“线宽控制”均要求选择“ByLayer”。
●绘制点划线、双点划线、虚线时应正确选择“线型比例因子”（命令Lts），一般默认为“1”，可根据绘图比例适当缩放，以便能输出合适的线型。
3.3文字样式：采用“工程字”样式，如下图注：使用大字体“gbcbig.shx”，高度“0”，宽度因子“1”，倾斜角度“0”。
3.4标注样式：采用GB-35样式，如下图标注样式GB-35的具体设置如下注：上述设置除以下2种情况可根据实际设置外，其余均不得随意变动。
1、设置“调整”时，其中的“标注全局比例”数值，按下表设置，依此类推标题栏标注比例2:1 1:1 1:2 1:3 1:4 1:5 1:10 标注全局比例数值0.5 1 2 3 4 5 10 2、设置“公差”时，如果无公差，则在上述图中在“方式”栏选择“无”；如果有公差，则按下图设置●选择“极限公差”时，其高度比例选择“0.7”，精度可根据实际情况选择，也可在“消零”下面选择“后续”以消除小数点后边的“0”，上偏差或下偏差为“0”时应消除前面的正负号“+”、“－”。
●选择“对称”公差时，其高度比例选择“1”，精度可根据实际情况选择，也可在“消零”下面选择“后续”以消除小数点后边的“0”。
●公差的标注也可以根据AUTOCAD2010的功能采用双击尺寸数字而选择公差3.5比例：按GB/T14690-1993选用★规定：1、CAD作图时机件和装配体的投影视图一定按照1：1的比例绘制，若图纸比例不为1：1，则在CAD中调整图框的大小，以适应所绘制视图的需要。
中华人民共和国国家标准-cad制图标准
中华人民共和国国家标准机械工程CAD制图规则Mechanical engineering drawings rules of CADGB/T14665－1998代替GB/T14665-931.范围本标准规定了机械工程中用计算机辅助设计（以下简称CAD）时的制图规则。
本标准适用于在计算机及其处围设备中进行显示、绘制、打印的机械工程图样及有关技术文件。
2.引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 4458.4-84 机械制图尺寸注法GB/T 10609.4-89 技术制图对缩微复制原件的要求GB/T 13362.4-92 机械制图用计算机信息交换常用长仿宋矢量字体、代（符）号GB/T 13362.5-92 机械制图用计算机信息交换常用长仿宋矢量字体、代（符）号数据集GB/T 14691-93 技术制图字体GB/T 17450－1998 技术制图图线3.基本原则3.1 凡在计算机及其外围设备中绘制机械工程图样时，如涉及本标准中未规定的内容，应符合有关标准和规定。
3.2 在机械工程制图中用CAD绘制的机械工程图样，首先应考虑表达准确，看图方便。
在完整、清晰、准确地表达机件各部分形状的前提下，力求制图简便。
3.3 用CAD绘制机械图样时，尽量采用CAD新技术。
4.图线在机械工程的CAD制图中，所用图线，除按照以下的规定外，还应遵守GB/T17450中的规定。
4.1 图线组别为了便于机械工程的CAD制图需要，将GB/T17450中所规定的8种线型分为以下几组，见表1。
一般优先采用第4组。
表1组别12345一般用途线宽mm 2.0 1.4 1.00.70.5粗实线、粗点画线1.00.70.50.350.25细实线、波浪线、双折线、虚线、细点画线、双点画线4.2 图线的结构4.2.1 双折线4.2.1.1 双折线的尺寸和表示见图1、图2、图3。
cad制图规范标准
cad制图规范标准CAD制图规范标准是为了保证CAD绘图效果的统一、规范，便于绘图人员进行协作和相互理解。
下面将介绍一些常见的CAD制图规范标准。
1. 图纸格式和布局图纸格式一般采用国际标准ISO或国内标准GB，常见的有A0、A1、A2、A3和A4等。
布局时应根据绘图比例和图纸大小，合理安排视口和标题栏的位置。
2. 绘图比例绘图时应根据图纸的大小和内容的大小合理选择绘图比例。
常用的绘图比例有1:1、1:2、1:5、1:10等。
3. 字体规范字体应使用标准的宋体、楷体或黑体。
字号一般选择5号或7号字。
标题的字号可以适当增大。
4. 线型规范CAD绘图中常用的线型有实线、虚线、虚点线等，不同的图形和要素应选用合适的线型，并统一使用。
5. 图层设置CAD软件中可以设置不同的图层来管理不同的绘图对象。
应根据绘图的内容和要求设置相应的图层，并统一命名和设置颜色。
6. 标注规范标注应准确明确，字体清晰可读。
标注文本的位置应与要标注的对象相对应，不得重叠或遮挡。
7. 偏差和公差对于涉及尺寸和形状的绘图，应标注清楚允许偏差和公差范围，以保证产品的质量要求。
8. 图例和比例尺图例是对图中符号和标示的解释，应标明图形与实物之间的对应关系。
比例尺应根据绘图的实际大小和绘图比例选择合适的比例尺。
9. 图框和标题栏图框和标题栏应包括图纸名称、编制单位、日期、版本号等信息，以方便查阅和管理。
10. 标准符号和图样CAD制图中常用的标准符号和图样应按照相关标准进行绘制，且符号应尽量统一、一致。
综上所述，CAD制图规范标准对于保证绘图质量和统一标准至关重要。
在进行CAD制图时，应严格按照相关规范进行操作，以确保绘图结果的准确性和可读性。
同时，不同行业和领域可能还有一些特定的细节和要求，绘图人员应根据实际需要进行相应的调整和补充。
CAD绘图参考标准
图层特性管理器
图层控制列表框
图样中的每个对象都依附于一个图层，用户可以根据设计的 需要创建自己的图层。创建图层时，点击图层工具栏中的图层 特性管理器按钮，弹出如图所示的图层特性管理器对话框。
该对话框是一个创建了图层的机械图样的图层特性 管理器样例。
AutoCAD2010
培训
CAD制图国家标准
一、CAD工程制图的基本设置要求
GB/T 18229-2000《CAD工程制图规则》规定 了用计算机绘制工程图的基本规则 (1)CAD工程图的字体与图纸幅面之间的大小 关系参见下表。
பைடு நூலகம்
（2）CAD工程图中的字体选用范围见下表
字体文字设成 gbenor.shx(斜体)、gbeite.shx(直体），汉字：gbcbig Cad中要求字母和数字为斜体，斜体字字头向右倾斜,与水平基准线成75 °角。
3、设置线宽。
单击“线宽”列表下的线宽特性图标，弹出如图所示的“线 宽设置”对话框，在其中的“线宽”列表框中选择需要的线宽， 单击“确定”按钮完成设置。
4、设置图层
图层是AutoCAD提供的强大的功能之一，利用图层可以 方便地对图形进行管理。一个图层相当于一张透明纸，先在 其上绘制具有特定属性的图形，然后将若干图层一层层重叠 起来，构成最终的图形。 图层工具栏:
75°
（3）.CAD工程图中所用的图线应遵照GB/T 17450和 GB/T 4457.4中的有关规定。屏幕上的图线一般应按下表 中提供的颜色显示，相同类型的图线应采用同样的颜色。
二、设置对象特性
对象特性 -----包括一般特性和几何特性。 对象的一般特性指对象的颜色、线型及线 宽等，这些特性可以直接在图一所示特 性工具栏中进行设置。（当图层设置好 后，一般将这三个特性设置为ByLayer( 随层)即可）。也可以在图二所示“格式 ”下拉菜单中设置
CAD制图统一规则(国标)
CAD制图统一规则（国标）汉字，字符和数字：1．图样中汉字，字符和数字应做到排列整齐。
清楚正确，尺寸大小协调一致。
当三者并列书写时，汉字字高略高于字符和数字。
2．汉字的高度应≥2.5mm字母与数字≥1.8mm3.图及说明中的汉字应采用长仿宋体，比例设为0.67。
大标题，图册封面，目录，图名，标题栏中设计单位名称，工程名称，地形图等汉字，4.汉字行距≥2mm字符与数字行距≥1mm如是混合使用，则按汉字规定。
轴线：轴线由定位线和定位轴线标记组成。
定位线应用细点画线绘制轴线编号在8mm圆中的定位定位点：圆心点，中心对齐标注：1．尺寸界限的一端距图样轮廓Xo不应小于2mm另一端Xe宜为3mm平行排列尺寸线间距Li宜为7mm文本距尺寸线距离≥1mm2．标注包括：直线段尺寸标注半径，直径，尺寸标注角度，狐长，弦长，尺寸标注标高，坡度，尺寸标注（1）直线段尺寸标注通常应采用（a）方式，必要时可采用（b）方式（2）圆弧、半径的尺寸标注：应包括半径的尺寸线和半径的标注文本（a）小圆弧半径标注法（b）大圆弧标注法（3）圆和球直径尺寸标注：应包括直径的尺寸线和直径的标注文本填充图案：1．应符合GBJ1中规定的常用建筑材料图例中的图案2．若该标准的图例中未包括的图案，应采用国内、国际通用和专业的图案标准。
3．自编填充图案宜：（1）醒目，清晰，易懂，易记，易辨和易制；（2）不应与GBJ1中所列图例的图案重复；（3）使用是应在图纸上适当位置画出该图案的图例；（4）图案中的线一般宜采用细线绘制；（5）每个图案应定义为1×1单位图块，并可通过调整比例，旋转角度来满足不同图样大小的要求，但在同一张图纸内相同比例的图样填充图案比例应一致。
AutoCAD绘图国家标准规范总结
AutoCAD绘图国家标准规范总结1图纸幅面和格式GB/T 14689-20081.1基本幅面(第一选择，加长幅面可查看国标)1.2图框格式在图纸上必须用粗实线画出图框，其格式分为不留装订边和留有装订边两种。
其尺寸如下表所示。
2表面粗糙度符号、代号及其注法GB/T 131-93 2.1图样上表示零件表面粗糙度的符号2.2普通表面粗糙度代号中数字方向及代号方向2.3带有横线的表面粗糙度代号中数字方向及代号方向2.4表面粗糙度符号的比例及尺寸3图样画法图线GB/T 4457.4-20023.1粗虚线：允许表面处理的表示线；粗点画线：限定范围表示线。
3.2图线宽度和图线组别粗线宽度为细线宽度的两倍。
4剖面符号GB/T 4457.5-84(已作废，但没有找到最新标准)4.1剖面符号金属材料；非金属材料4.2图形中的主要轮廓线与水平成45°时，该图形的剖面线应画成与水平成30°或60°的平行线。
5字体GB/T 14691-935.1字号(字体高度)：1.8，2.5，3.5，5，7，10，14，20mm，一共8种，等比数列，，如需要书写更大的字，可按公比递增。
汉字应写成长仿宋体字，汉字高度h不应小于。
3.5mm，其字宽为25.2字母和数字可写成斜体和直体，斜体字字头向右倾斜，与水平基准线成75°。
6尺寸注法GB/T 4458.4-20036.1尺寸界线一般应与尺寸线垂直，必要时才允许倾斜。
6.2尺寸线终端箭头6.3数字应按图18所示的方向注写，并尽可能的避免在图示30°范围内标注尺寸，当无法避免时可按图19的形式标注。
6.4角度的数字一律写成水平方向，一般注写在尺寸线的中断处(图22)。
必要时也可按图23的形式标注。
6.5尺寸数字不可被任何图线所通过，否则应将该图线断开(图24)。
6.6标注参考尺寸时，应将尺寸数字加上圆括号。
6.7斜度标注示例锥度标注示例6.8标注尺寸的符号及缩写词6.9标注符号的比例画法7CAD制图规则GB/T 14665-20127.1为了便于CAD制图，将GB/T 4457.4中规定的线型分为5组7.2双折线的尺寸表示7.3图线的颜色7.4字体与图纸幅面之间的选用8CAD工程制图规则GB/T 18229-2000 8.1CAD中常用的图形绘制比例8.2标题栏一般由更该区、签字区、其他区、名称及代号区组成，见图6。
国家标准CAD制图有关格式规定
关于CAD制图有关格式规定图纸是毕业设计成果不可或缺的一个重要环节，是设计成果的直观体现。
但是制图过程繁琐，形式多样，目前绝大多数的制图都是由计算机软件绘制而成，为了规范毕业设计的制图过程，现对毕业设计的CAD制图有关格式进行统一规定，并绘制了毕设图幅模板（见附件），今详细说明如下。
1.图纸幅面根据GB/T 14689—1993，标准幅面共有五种，其尺寸见表1，绘制图样时应优先采用这些幅面尺寸。
表1 图纸幅面及图框尺寸mm 幅面代号A0 A1 A2 A3 A4 尺寸B×L841×1189 594×841 420×594 297×420 210×297 附件中已提供标准毕设图纸幅面模板，共五种尺寸，每个图幅模板文件中均有四个幅面，上下幅面不同处为是否带装订线，左右幅面的不同处为横向和纵向。
可根据需要酌情选用。
此外，总装配图必须采用A0或A1号图纸绘制，零件图建议采用A2-A4号图纸绘制。
相关图纸的标题栏已经调整完毕，可以直接调用。
如果特殊情况下，需要采用A1号图纸绘制零件图，可自行替换标题栏。
2.字体1)字体：汉字统一采用“gbcbig.shx”字体，数字和字母统一采用“Romans.shx”字体。
2)字体高度：根据GB/T 18229—2000规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字（这是新标准，旧标准是A0和A1采用5号字，其它图幅采用3.5号字）。
3)字体宽度：汉字宽度为高度0.7。
字母和数字不改动。
4)字体倾斜：汉字一般不倾斜，字母和数字可以写成斜体和直体，斜体字的字头向右倾斜，与水平基准线成75°。
3.图线1)线宽：根据GB4457.4-84 中规定，工程制图的图线分为粗、细两种线宽。
图线种类一共有粗实线、细实线、波浪线、双折线、虚线细点划线、粗点划线、双点划线八种。
其中粗实线和粗点划线的线宽为b，其余为b/3。
