RS232串口通讯设置
通信参数串口通信最主要的参数是波特率.数据位.停滞位和校验位.对于两个进行通信的端口,这些参数必须匹配. 1) 波特率（又叫比特率）：这是一个权衡通信速度的参数.它暗示每秒钟传送的bit的个数.例如300波特暗示每秒钟发送300个bit.
2) 数据位：这是权衡通信中现实数据位的参数.当盘算机发送一个信息包,现实的数据不会是8位的,尺度的值是5.7和8位.若何设置取决于你想传送的信息.比方,尺度的ASCII码是0～127（7位）.扩大的ASCII码是0～255（8位）.假如数据应用简略的文本（尺度 ASCII码）,那么每个数据包应用7位数据.每个包是指一个字节,包含开端/停滞位,数据位和奇偶校验位.因为现实数据位取决于通信协定的拔取,术语“包”指任何通信的情形. 3) 停滞位：用于暗示单个数据包的最后一位.典范的值为1.1.5或2位.停滞位不但暗示传输的停滞,并且供给盘算机校订时钟同步的机遇.停滞位的位数越多,不合时钟同步的容错程度越大,但同时数据传输率也越慢. 4) 校验
位：在串口通信中一种简略的检错方法.有三种检错方法：偶（E）.奇（O）.无（N）.对于偶和奇校验的情形,串口会设置校验位（数据位后面的一位）,用一个值确保传输的数据有偶个或者奇个逻辑高位.如许使得吸收装备可以或许知道一个位的状况,有机遇断定是否有噪声干扰了通信或者是否传输和吸收数据不合步. 校验类型校验其实是一种加密技巧,用于对文件内容进行审核.假如校验准确的话解释该数据帧准确,可以用来解析;反之解释该数据帧有问题,应当作废.经常应用的有异或校验.和校验.CRC-16校验和LRC校验.请留意,这里说的校验和上面说的校验位是不合的：校验位针对的是单个字节,校验类型针对的是单个数据帧. 此外,有些PLC在与人机界面进行串口通信时还要进行站号的选择,例如丰炜,站号也须要匹配,不然也无法联通.。
232串口通信调试步骤
232串口通信调试步骤串口通信调试是指通过串口进行数据传输时，对串口通信过程进行排错和优化的过程。
串口通信调试可以帮助解决串口通信中的问题，提高通信的可靠性和稳定性。
下面是详细的串口通信调试步骤：1.确定串口参数：在开始调试之前，首先要确定串口的参数，如波特率、数据位、停止位和奇偶校验位等。
这些参数应该与目标设备中配置的参数一致，才能正确地进行数据传输。
2.确定串口硬件连接：确认串口线正确连接，并确保没有松动的连接。
检查串口连接线的焊接是否牢固，无虚焊、短路等问题。
确保串口的接地是可靠的。
3.检查串口驱动：在计算机系统中，确保串口驱动程序已正确安装，并且是最新版本。
检查设备管理器中是否存在串口，如果不存在，则需要安装对应的驱动程序。
4. 使用串口调试工具：使用串口调试工具（如Tera Term、SecureCRT等）对串口进行调试。
打开串口调试工具并选择相应的串口号、波特率等参数，然后打开串口。
如果无法打开串口，可能是由于驱动程序的问题或者设备被占用的原因，需要进行相应的排错处理。
5.发送数据：在串口调试工具中，可以发送数据给目标设备。
发送的数据可以是命令、控制指令、配置参数等内容。
通过发送数据，可以测试串口通信是否正常。
确认数据发送是否成功，可以通过查看串口调试工具的发送状态、接收状态等来进行判断。
6.接收数据：在串口调试工具中，可以接收目标设备发送回来的数据。
通过接收数据，可以确认目标设备是否正常接收到指令，并且返回了正确的响应。
可以通过查看串口调试工具中的接收状态、接收数据的内容等来进行判断。
7.数据分析和处理：接收到的数据可能是二进制数据、ASCII字符等形式。
对于二进制数据，可以通过解析数据包的格式，提取出相应的字段信息。
对于ASCII字符，可以通过查表和字符串处理函数进行解析和处理。
根据具体的要求和应用场景，对数据进行适当的分析和处理。
8.错误处理与优化：如果在串口通信过程中出现错误，需要逐步进行排错处理。
RS232串口通信详解
串口就是计算机上一种非常通用的设备通信协议。
---------------------------------串口的引脚定义:9芯信号方向来自缩写描述1调制解调器CD载波检测2调制解调器RXD接收数据3PC TXD发送数据4PC DTR数据终端准备好5GND信号地6调制解调器DSR通讯设备准备好7PC RTS请求发送8调制解调器CTS允许发送9调制解调器RI响铃指示器两个串口连接时,接收数据针脚与发送数据针脚相连,彼此交叉,信号地对应相接即可。
---------------------------------串口的电气特性:1)RS-232串口通信最远距离就是50英尺2)RS232可做到双向传输,全双工通讯,最高传输速率20kbps3)RS-232C上传送的数字量采用负逻辑,且与地对称逻辑1:-3 ∼-15V逻辑0:+3∼+15V所以与单片机连接时常常需要加入电平转换芯片:---------------------------------串口通信参数:a)波特率:RS-232-C标准规定的数据传输速率为每秒50、75、100、150、300、600、1200、2400、4800、9600、19200波特。
b)数据位:标准的值就是5、7与8位,如何设置取决于您想传送的信息。
比如,标准的ASCII码就是0∼127(7位);扩展的ASCII码就是0∼255(8位)。
c)停止位:用于表示单个包的最后一位,典型的值为1,1、5与2位。
由于数就是在传输线上定时的,并且每一个设备有其自己的时钟,很可能在通信中两台设备间出现了小小的不同步。
因此停止位不仅仅就是表示传输的结束,并且提供计算机校正时钟同步的机会。
d)奇偶校验位:在串口通信中一种简单的检错方式。
对于偶与奇校验的情况,串口会设置校验位(数据位后面的一位),用一个值确保传输的数据有偶个或者奇个逻辑高位。
例如,如果数据就是011,那么对于偶校验,校验位为0,保证逻辑高的位数就是偶数个。
CVI串口调试总结RS232
对于CVI 串口调试助手（rs232）1 软件简单介绍1.1 串口界面串口调试助手用来与下位机连接，与下位机进行数据交换，实现PC 机与单片机的连接和实时数据采集。
实现了十六进制的数据接收，如图1-1。
图1.1 数据转化为16进制图1-2 接收字符串1.2 CVI介绍LabWindows/CVI 是National Instruments 公司(美国国家仪器公司，简称NI 公司)推出的交互式C 语言开发平台。
LabWindows/CVI 将功能强大、使用灵活的C 语言平台与用于数据采集分析和显示的测控专业工具有机地结合起来，利用它的集成化开发环境、交互式编程方法、函数面板和丰富的库函数大大增强了C 语言的功能，为熟悉C 语言的开发设计人员编写检测系统、自动测试环境、数据采集系统、过程监控系统等应用软件提供了一个理想的软件开发环境。
NI公司的LabWindows/CVI是一个久经验证的用于测试和测量的ANSI C 开发环境，极大地提高了工程师和科学家们的生产效率。
他们使用LabWindows/CVI来开发高性能的、可靠的应用程序，用于制造测试、军事/航天、通讯、设计验证和汽车工业等领域。
开发人员可以在设计阶段利用LabWindows/CVI的硬件配置助手、综合调试工具以及交互式执行功能，来运行各项功能，使得这些领域的开发流水线化。
使用内置的测量库，你可以迅速的开发出复杂的应用程序，例如多线程编程和ActiveX的服务器/客户端程序。
由于LabWindows/CVI的便利性，你可以通过在相似环境中重复使用以前的代码来维护你的代码投资，并且实现Windows、Linux®或实时平台上分布测试系统的无缝集成。
2 软件介绍CVI内部封装了RS-232 library。
2.1 callbacksCallbacks中只含有一个函数InstallComCallbackint InstallComCallback (int portNumber, int eventMask, int notifyCount, int eventCharacter, ComCallbackPtr callbackFunction, void *callbackData);Allows you to install a synchronous callback function for a particular COM port.The callback function is called whenever any of the events specified in eventMask occur on the COM port and you allow the system to process events.Example：InstallComCallback (Value, LWRS_RXCHAR, 0, 0, (void *)uartRevData, 0);2.2 control2.2.1 ComBreak (int portNumber, int breakTime_msec);A break signal is a communications signal that allows two communications devices to transmit a break signal in the transmission line. A break signal is the transmission of a special character on the communication line for a period longer than the transmission time for one character and its framing bits.2.2.2 ComSetEscape (int portNumber, int escapeCode);指导一个COM端口进行扩展功能如清除或设置RTS信号线或设置收发器模式对RS - 485。
RS232通讯口说明
RS232通讯口说明1．硬件接线：如果是单台仪器，可以采用标准串口直接电缆（2，3交差，可购买到）连接。
如果接线，距离一般不大于5米。
（注意2，3交差）对于要求较高的场合，可加装RS232C光电隔离器（可购买到），克服电平干扰，并可有效防止串口损坏。
隔离器一般插到仪器后面。
接线和断线最好在断电情况下进行。
2．软件：首先将仪器设置为“通讯”，否则仪器串口会定时发送打印数据，干扰通讯，并设定通讯地址：操作）通讯过程如下：计算机发送一个字节数（0-255），仪表检测到此数与所设定地址相同则仪表将发送一串数据（7字节），其格式如下：(举例说明) 07H 0CH 09H 0AH 0BH 01H 20H表示：浮点数为：7CH 9AH B1H ，20H为结束码。
三位浮点数格式如下：D7：最高位为数据的符号位，0为+；1为-D6：为指数符号位，0为+；1为-D5-D0：为指数数据，以补码表示，范围为：+63~-64 (3FH~40H)举例：3FH表示该数为+，指数为+63 (指数最大)3EH表示该数为+，指数为+6285H表示该数为-，指数为+500H表示该数为+，指数为07CH表示该数为+，指数为-440H表示该数为+，指数为-64 (指数最小)后两位为尾数；以原码表示，尾数最高位恒为1，表示尾数数值在0.5~1之间。
举例：8000H表示：0.5 (最小)9000H表示：0.5625FFFFH表示：0.9375 (最大)9AB1H表示：0.60426数据大小表示为：（符号）尾数×2指数7C 9A B1表示：0.60426×2-4=0.0378=378PPM (ZO-802)如果尾数为0000H，表示数据为03.读数周期大于等于1秒。
不能连续读，否则数据可能出错。

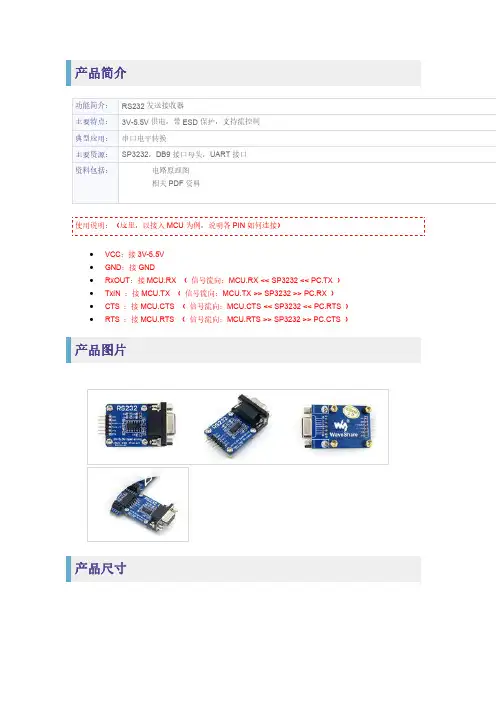

RS232发送接收器说明书
