三相异步电动机的分类
《三相异步电动机》PPT课件优选全文
t
()电流入
2024年10月8日星期二
8
三相对称绕组通入三相对称电流就形成
旋转磁场。
2024年10月8日星期二
wt 0
9
2024年10月8日星期二
10
旋转磁场的转速大小
一个电流周期，旋转磁场在空间转过360°。则 同步转速（旋转磁场的速度）为：
I m iA iB iC
t
A YN Z
CS
B
2024年10月8日星期二X
16
电动机转速和旋转磁场同步转速的关系
2024年10月8日星期二
17
转差率 (s) 的概念：
转差率为旋转磁场的同步转速和电动机转速之差。即：
2024年10月8日星期二
18
旋转磁场的旋转方向
旋转方向：取决于三相电流的相序。
iA iB iC
iA iC
Im
Im
t
iB t
n0
n0
改变电机的旋转方向：换接其中两相
转子：在旋转磁场作用下， 产生感应电动势或 电流。 线绕式
定子绕组 （三相）
A
Y
定子
Z
C
B
鼠笼式
转子
X
2024年10月8日星期二
鼠笼转子
机座
3
三相定子绕组：产生旋转磁场。 组成：定子铁心、定子绕组和机座。
2024年10月8日星期二
4
转子：在旋转磁场作用下，产生 感应电动势或电流。
组成：转子铁心、转子绕组和转轴。
u1
e1
e 1
产生的感应电动
i2
e2
e 2 R2
势。
转、定子电路
2024年10月8日星期二
第五章 三相异步电动机
4.2 三相异步电动机的启动
所谓三相异步电动机的启动过程是指三相异步电动机从接入 电网开始转动时起，到达额定转速为止这一段过程。 根据上一节的分析知，三相异步电动机在启动时启动转矩 Tst 并 不大，但转子绕组中的电流 I很大，通常可达额定电流的 4～ 7倍， 从而使得定子绕组中的电流相应增大为额定电流的4～7倍。这么 大的启动电流将带来下述不良后果。 （1）启动电流过大使电压损失过大，启动转矩不够使电动机 根本无法启动。 （2）使电动机绕组发热，绝缘老化，从而缩短了电动机的使 用寿命。 （3）造成过流保护装置误动作、跳闸。 （4）使电网电压产生波动，进而形成影响连接在电网上的其 他设备的正常运行。 因此，电动机启动时，在保证一定大小的启动转矩的前提下， 还要求限制启动电流在允许的范围内。
（三）旋转磁场的转速
定子磁场的转速称为同步转速，大小为： f1 —电网频率； P —磁极对数
60 f1 n1 p
同步转速与极对数之间对应关系 (f1=50HZ)
极对数 p 同步转速 n1（r/min）
1 3000
2 1500
3 1000
4 750
5 600
6 500
二、三相异步电动机的转动原理
7、转速
8、绝缘等级
A
E
120
B 130
极限温度（0C） 105
9. 工作制
铭牌上的“工作制”又称“定额”，按规定分为“连续” （代号为S1）、“短时”（代号为S2）和“断续”（代 号为S3）等。连续工作制的含义为该电动机可以按铭牌上 标定的功率长时间连续运转，而温升不会超过允许值。
10. 防护等级
二、三相电动机的铭牌数据
要正确使用电动机，必须要看懂铭牌。今以 Y132M-4型电动机为例，来说明铭牌上各个数 据的意义。
三相异步电动机的用途特点和分类
三相异步电动机的用途特点和分类
三相异步电动机是一种常见的电动机，其用途特点和分类如下：
用途特点：
适用于长时间运行，可以提供稳定的动力输出。
适用于重载启动的场合，如起重设备、卷扬机、压缩机、泵类等。
可以根据需要调节转速，如通过转子外接电阻获得大的启动转矩，或在一定范围内分级调节电动机转速。
适用于恒转速无级调速的场合，如恒压起动型异步电动机等。
适用于需要低噪音和无震动的场合，如高档音频放大器、医疗设备等。
适用于高精度要求的场合，如高精度仪器、仪表等。
分类：
根据转子类型分类：
1）绕线式三相异步电动机，特点是转子由绕组组成，启动性能好，可用于重载启动；
2）鼠笼式三相异步电动机，特点是转子由铜条或铝条组成，启动性能相对较差，但价格较低。
根据启动方式分类：
1）直接起动式三相异步电动机，特点是启动电流大，不适合负载起动；
2）降压起动式三相异步电动机，特点是启动电流小，适合负载起动。
根据使用环境分类：
1）户外型三相异步电动机，特点是适用于室外环境，如建筑工地、机场等；
2）室内型三相异步电动机，特点是适用于室内环境，如工厂、商场等。
根据用途分类：
1）变频多速三相异步电动机，特点是适用于需要调整速度的场合；
2）电磁调速三相异步电动机，特点是适用于需要恒转速无级调速的场合；
3）高转差率三相异步电动机，特点是适用于需要低噪音和无震动的场合；
4）增安型三相异步电动机，特点是适用于安全性能要求较高的场合；
5）隔爆型三相异步电动机，特点是适用于易燃易爆场合。
三相异步电动机的分类(很详细的资料)
三相异步电动机的分类、结构、铭牌一、三相异步电动机的分类1、按三相异步电动机的转子结构形式可分为鼠笼式电动机和绕线式电动机。
2、按三相异步电动机的防护型式可分为开启式（IP11）三相异步电动机、防护式三相异步电动机（IP22及IP23）、封闭式三相异步电动机（IP44）、防爆式三相异步电动机。
开启式（IP11）：价格便宜，散热条件最好，由于转子和绕组暴露在空气中，只能用于干燥、灰尘很少又无腐蚀性和爆炸性气体的环境。
防护式（IP22及IP23）：通风散热条件也较好，可防止水滴、铁屑等外界杂物落入电动机内部，只适用于较干燥且灰尘不多又无腐蚀性和爆炸性气体的环境。
封闭式（IP44）：适用于潮湿、多尘、易受风雨侵蚀，有腐蚀性气体等较恶劣的工作环境，应用最普遍。
3、按三相异步电动机的通风冷却方式可分为自冷式三相异步电动机、自扇冷式三相异步电动机、他扇冷式三相异步电动机、管道通风式三相异步电动机。
4、按三相异步电动机的安装结构形式可分为卧式三相异步电动机、立式三相异步电动机、带底脚三相异步电动机、带凸缘三相异步电动机。
5、按三相异步电动机的绝缘等级可分为E级、B级、F级、H级三相异步电动机。
6、按工作定额可分为连续三相异步电动机、断续三相异步电动机、间歇三相异步电动机。
二、三相异步电动机的结构（一）定子（静止部分）1、定子铁心作用：电机磁路的一部分，并在其上放置定子绕组。
构造：定子铁心一般由0.35~0.5毫米厚表面具有绝缘层的硅钢片冲制、叠压而成，在铁心的内圆冲有均匀分布的槽，用以嵌放定子绕组。
定子铁心槽型有以下几种：半闭口型槽：电动机的效率和功率因数较高，但绕组嵌线和绝缘都较困难。
一般用于小型低压电机中。
半开口型槽：可嵌放成型绕组，一般用于大型、中型低压电机。
所谓成型绕组即绕组可事先经过绝缘处理后再放入槽内。
开口型槽：用以嵌放成型绕组，绝缘方法方便，主要用在高压电机中。
2、定子绕组作用：是电动机的电路部分，通入三相交流电，产生旋转磁场。

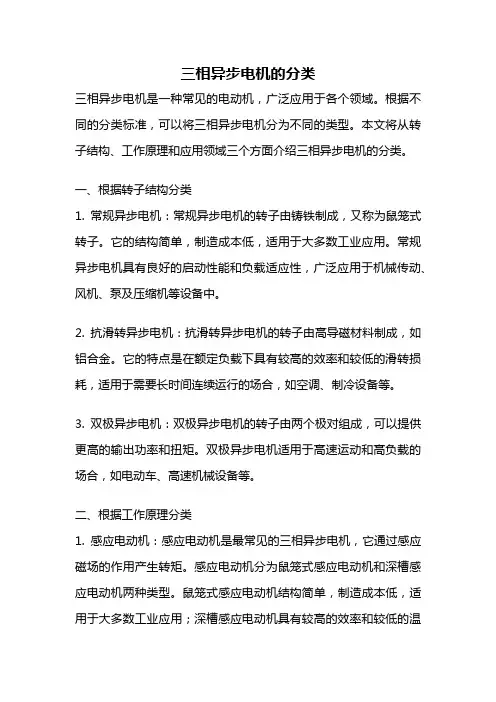

三相异步电机的分类
三相异步电机的分类三相异步电机是一种常见的电动机，广泛应用于各个领域。
根据不同的分类标准，可以将三相异步电机分为不同的类型。
本文将从转子结构、工作原理和应用领域三个方面介绍三相异步电机的分类。
一、根据转子结构分类1. 常规异步电机：常规异步电机的转子由铸铁制成，又称为鼠笼式转子。
它的结构简单，制造成本低，适用于大多数工业应用。
常规异步电机具有良好的启动性能和负载适应性，广泛应用于机械传动、风机、泵及压缩机等设备中。
2. 抗滑转异步电机：抗滑转异步电机的转子由高导磁材料制成，如铝合金。
它的特点是在额定负载下具有较高的效率和较低的滑转损耗，适用于需要长时间连续运行的场合，如空调、制冷设备等。
3. 双极异步电机：双极异步电机的转子由两个极对组成，可以提供更高的输出功率和扭矩。
双极异步电机适用于高速运动和高负载的场合，如电动车、高速机械设备等。
二、根据工作原理分类1. 感应电动机：感应电动机是最常见的三相异步电机，它通过感应磁场的作用产生转矩。
感应电动机分为鼠笼式感应电动机和深槽感应电动机两种类型。
鼠笼式感应电动机结构简单，制造成本低，适用于大多数工业应用；深槽感应电动机具有较高的效率和较低的温升，适用于高负载和连续运行的场合。
2. 倒转电动机：倒转电动机是一种特殊的感应电动机，用于需要频繁倒转运行的场合，如卷帘门、自动门等。
它的转子结构和普通感应电动机相似，但在控制电路上有所不同，可以实现快速倒转和停止。
三、根据应用领域分类1. 泵用异步电机：泵用异步电机是专门设计用于泵类设备的电动机。
它的特点是具有较高的起动转矩和较宽的速度调节范围，适用于水泵、离心机等设备。
2. 压缩机用异步电机：压缩机用异步电机是专门设计用于压缩机的电动机。
它的特点是具有较高的起动转矩和较低的噪音，适用于空压机、冷冻机等设备。
3. 混凝土搅拌机用异步电机：混凝土搅拌机用异步电机是专门设计用于混凝土搅拌机的电动机。
它的特点是具有较高的转矩和较大的输出功率，适用于混凝土搅拌机等设备。

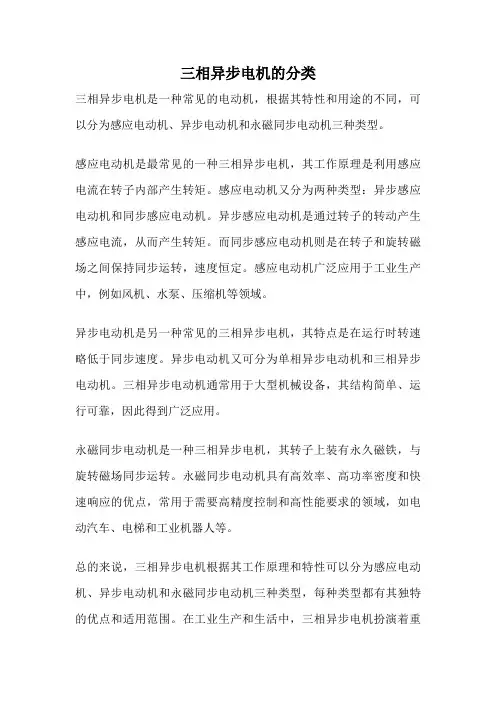

三相异步电机的分类
三相异步电机的分类
三相异步电机是一种常见的电动机，根据其特性和用途的不同，可以分为感应电动机、异步电动机和永磁同步电动机三种类型。
感应电动机是最常见的一种三相异步电机，其工作原理是利用感应电流在转子内部产生转矩。
感应电动机又分为两种类型：异步感应电动机和同步感应电动机。
异步感应电动机是通过转子的转动产生感应电流，从而产生转矩。
而同步感应电动机则是在转子和旋转磁场之间保持同步运转，速度恒定。
感应电动机广泛应用于工业生产中，例如风机、水泵、压缩机等领域。
异步电动机是另一种常见的三相异步电机，其特点是在运行时转速略低于同步速度。
异步电动机又可分为单相异步电动机和三相异步电动机。
三相异步电动机通常用于大型机械设备，其结构简单、运行可靠，因此得到广泛应用。
永磁同步电动机是一种三相异步电机，其转子上装有永久磁铁，与旋转磁场同步运转。
永磁同步电动机具有高效率、高功率密度和快速响应的优点，常用于需要高精度控制和高性能要求的领域，如电动汽车、电梯和工业机器人等。
总的来说，三相异步电机根据其工作原理和特性可以分为感应电动机、异步电动机和永磁同步电动机三种类型，每种类型都有其独特的优点和适用范围。
在工业生产和生活中，三相异步电机扮演着重
要的角色，推动着社会的发展和进步。
希望通过本文的介绍，能让读者对三相异步电机有更深入的了解。
三相异步电动机分类
三相异步电动机分类以三相异步电动机分类为标题，本文将从电流类型、转子结构和转子运行方式三个方面介绍三相异步电动机的分类。
一、电流类型三相异步电动机根据电流类型的不同，分为感应电动机和同步电动机。
1. 感应电动机感应电动机是最常见的电动机类型之一。
它的工作原理是利用电磁感应现象产生转矩。
感应电动机的转子通常采用铝或铜导条制成，通过感应电流产生转矩。
感应电动机又分为线圈转子型和铸铁转子型两种。
- 线圈转子型感应电动机：转子由绕组构成，绕组通常为铜导线。
当电动机通电时，感应电动机的定子绕组中产生的磁场会感应到转子绕组中，从而产生转矩，使转子转动。
- 铸铁转子型感应电动机：转子由铸铁制成，通过铸铁转子的高导磁性，使得转子在磁场的作用下产生感应电流，从而产生转矩。
2. 同步电动机同步电动机是另一种常见的电动机类型。
它的转速与电源频率成正比，被称为同步速度。
同步电动机的转子通常采用永磁体或直流励磁产生磁场，与电源的磁场同步运行。
同步电动机又分为永磁同步电动机和励磁同步电动机两种。
- 永磁同步电动机：转子采用永磁体制成，通过永磁体的磁场与定子产生的磁场同步运行。
永磁同步电动机具有高效率和较高的功率因数特点。
- 励磁同步电动机：转子通过直流励磁产生磁场与定子产生的磁场同步运行。
励磁同步电动机广泛应用于大型发电机组和工业领域。
二、转子结构根据转子结构的不同，三相异步电动机可以分为鼠笼转子型和深槽转子型两种。
1. 鼠笼转子型鼠笼转子型是最常见的转子结构，也是感应电动机最常用的转子结构。
它的转子由许多平行的铜或铝导体条组成，外形类似于一个大鼠笼，因此得名鼠笼转子。
鼠笼转子具有结构简单、制造成本低和运行可靠等优点。
2. 深槽转子型深槽转子型转子上有许多深槽，通常由铜或铝导体填充而成。
深槽转子型转子的优点是起动转矩大、转速波动小，适用于某些特殊工况，如起动大负载或恶劣环境。
三、转子运行方式根据转子运行方式的不同，三相异步电动机可以分为单相感应电动机和三相感应电动机。
三相异步电动机的分类 _1
三相异步电动机的分类三相异步电动机是靠同时接入380V三相沟通电源（相位差120度）供电的一类电动机，由于三相异步电动机的转子与定子旋转磁场以相同的方向、不同的转速成旋转，存在转差率，所以叫三相异步电动机。
三相异步电动机一般为系列产品，其系列、品种、规格繁多，因而分类也较繁多。
三相异步电动机的分类形式如下：一、按电动机结构尺寸分类①大型电动机指电动机机座中心高度大于630mm，或者16号机座及以上.或定子铁芯外径大于990mm者.称为大型电动机。
②中型电动机指电动机机座中心高度在355一630mm之间.或者11-15号机座.或定子铁芯外径在560~990mm之间者.称为中型电动机。
③小型电动机指电动机机座中心高度在80-315mm.或者10号及以下机座，或定子铁芯外径在125-560mm之间者.称为小型电动机。
二、按电动机转速分类①恒转速电动机有一般笼型、特别笼型(深槽式、双笼式、高启动转矩式)和绕线型。
②调速电机就是配有有换向器的电动机。
一般采纳三相并励式的绕线转子电动机(转子掌握电阻、转子掌握励磁)。
③变速电动机有变极电动机、单绕组多速电动机、特别笼型电动机和转差电动机等。
三、按机械特性分类①一般笼型异步电动机适用于小容量、转差率变化小的恒速运行的场所.如鼓风机、离心泵、车床等低启动转矩和恒负载的场合。
②深槽笼型适用于中等容量、启动转矩比井通笼型异步电动机稍大的场所。
③双笼型异步电动机适用于中、大型笼型转子电动机.启动转矩较大.但最大转矩稍小。
适用于传送带、压缩机、粉碎机、搅拌机、往复泵等需要启动转矩较大的恒速负载上。
④特别双笼型异步电动机采纳高阻抗导体材料制成。
特点是启动转矩大.最大转矩小，转差率较大.可实现转速调整。
适用于冲床、切断机等设备。
⑤绕线转子异步电动机适用于启动转矩大、启动电流小的场所，如传送带、压缩机、压延机等设备。
四、按电动机防护形式分类①开启式电动机除必要的支承结构外，对于转动及带电部分没有特地的爱护。
三相异步电机型号及参数对照表
三相异步电机型号及参数对照表随着工业化的不断发展，三相异步电机已经成为工业生产中不可或缺的设备之一。
在不同的工作场合中，三相异步电机的型号和参数也存在着巨大的差异，这些差异直接影响着三相异步电机的性能和使用效果。
因此，建立一张三相异步电机型号及参数对照表，对于工业生产的发展和提高生产效率具有重要的意义。
一、三相异步电机的基本结构三相异步电机是由转子、定子和端盖三部分组成的。
其中，转子是由铜导条和铁芯组成的，定子则是由三相绕组和铁芯组成的，并且定子的外部有一个铸铁壳体，起到保护定子的作用。
二、三相异步电机的型号分类根据不同的使用场合和工作要求，三相异步电机的型号也存在着很大的差异。
根据不同的分类标准，三相异步电机的型号可以分为以下几类：1. 根据功率分类三相异步电机的功率大小直接关系到其使用效果和性能表现。
根据不同的功率大小，三相异步电机的型号可以分为微型、小型、中型、大型和超大型等不同的分类。
2. 根据转速分类三相异步电机的转速也是其性能表现的关键因素之一。
根据不同的转速大小，三相异步电机的型号可以分为低速、中速和高速等不同的分类。
3. 根据电压分类三相异步电机的电压大小也是其性能表现的关键因素之一。
根据不同的电压大小，三相异步电机的型号可以分为低压、中压和高压等不同的分类。
三、三相异步电机的参数对照表为了更好地了解和使用不同型号的三相异步电机，我们需要建立一张三相异步电机型号及参数对照表。
下面是一张基于不同型号的三相异步电机的参数对照表，供大家参考：| 型号 | 功率 | 转速 | 电压 | 额定电流 | 效率 || --- | --- | --- | --- | --- | --- || YB2-80M1-4 | 0.75KW | 1440rpm | 380V | 1.8A | 82% | | YB2-90S-2 | 1.5KW | 2840rpm | 380V | 3.2A | 84% || YB2-100L-4 | 3KW | 1440rpm | 380V | 6.4A | 86% || YB2-112M-4 | 4KW | 1440rpm | 380V | 8.6A | 87% || YB2-132S1-2 | 5.5KW | 2840rpm | 380V | 11.5A | 89% | | YB2-160M-4 | 11KW | 1440rpm | 380V | 22.6A | 91% || YB2-180M-4 | 15KW | 1440rpm | 380V | 30A | 92% || YB2-200L-4 | 22KW | 1440rpm | 380V | 43A | 93% || YB2-225M-4 | 30KW | 1440rpm | 380V | 58A | 94% || YB2-280S-4 | 75KW | 1480rpm | 380V | 155A | 95% |四、三相异步电机的应用领域三相异步电机是一种广泛应用于工业生产中的电机设备，其应用领域非常广泛。
相异步电动机的七种调速方法及特点：
三相异步电动机分类特点以及调速方法三相异步电动机分类：1、从调速的本质来看，不同的调速方式无非是改变交流电动机的同步转速或不改变同步转两种。
不改变同步转速的调速方法有1)绕线式电动机的转子串电阻调速、2)斩波调速、3)串级调速以及应用电磁转差离合器、4)液力偶合器、5)油膜离合器等调速。
不改变同步转速的调速方法在生产机械中广泛使用。
2、改变同步转速的有改变定子极对数的多速电动机，改变定子电压、频率的变频调速有能无换向电动机调速等。
3、从调速时的能耗观点来看，有1)高效调速方法与2)低效调速方法两种：高效调速指时转差率不变，因此无转差损耗，如多速电动机、变频调速以及能将转差损耗回收的调速方法(如串级调速等)。
有转差损耗的调速方法属低效调速，如转子串电阻调速方法，能量就损耗在转子回路中；电磁离合器的调速方法，能量损耗在离合器线圈中；液力偶合器调速，能量损耗在液力偶合器的油中。
一般来说转差损耗随调速范围扩大而增加，如果调速范围不大，能量损耗是很小的。
我们清楚三相异步电动机转速公式为：n=60f/p(1-s)从上式可见，改变供电频率f、电动机的极对数p及转差率s均可太到改变转速的目的，下面松文机电具体介绍其七种调速方法。
一、变极对数调速方法：这种调速方法是用改变定子绕组的接红方式来改变笼型电动机定子极对数达到调速目的。
本方法适用于不需要无级调速的生产机械，如金属切削机床、升降机、起重设备、风机、水泵等。
特点如下：1、具有较硬的机械特性，稳定性良好；2、无转差损耗，效率高；3、接线简单、控制方便、价格低；4、有级调速，级差较大，不能获得平滑调速；5、可以与调压调速、电磁转差离合器配合使用，获得较高效率的平滑调速特性。
二、变频调速方法：变频调速是改变电动机定子电源的频率，从而改变其同步转速的调速方法。
变频调速系统主要设备是提供变频电源的变频器，变频器可分成交流-直流-交流变频器和交流-交流变频器两大类，目前国内大都使用交-直-交变频器。
三相异步电动机的型号、选用
三相异步电动机的型号及选用标签：杂谈分类：电机的学习研究三相异步电动机的分类三相异步电动一般为系列产品，其系列、品种、规格繁多，因而分类也较繁多。
1、按电动机尺寸大小分类大型电动机：定子铁心外径D＞1000mm或机座中心高H＞630mm。
中型电动机：D=500~1000mm或H=355~630mm。
大型电动机：D=120~500mm或H=80~315mm。
2、按电动机外壳防护结构分类3、按电动机冷方式分类电动机按冷却方式可分为自冷式、自扇冷式、他扇冷式等。
可参见国家标准GB/T1993-93《旋转电机冷却方式》。
4、按电动机的安装形式分类IMB3：卧式，机座带底脚，端盖上无凸缘。
IMB5：卧式，机座不带底脚，端盖上有凸缘。
IMB35：卧式，机座带底脚，端盖上有凸缘。
5、按电动机运行工作制分类S1；连续工作制S2：短时工作制S3~S8：周期性工作制6、按转子结构形式分类三相笼型异步电动机三相绕线型异步电动机三相异步电动机的型号及选用我国电机产品型号的编制方法是按国家标准GB4831-84《电机产品型号编制方法》实施的，即有汉语拼音字母及国际通用符号和阿拉伯数字组成，按下列顺序排列。
1 产品（类型）代号CHANPINGUI 异步电动机同步电动机同步发电机直流电动机直流发电机汽轮发电机水轮发电机测功机潜水电泵纺织用电机交流换向器电动机产品代号 Y T TF Z ZF QF SF C Q F H2 特殊环境代号使用场合热带用湿热带用干燥带用高原用船用户外用化工防腐用汉语拼音字母 T TH TA G H W F产品规格代号：L－－－－-长机座；M－－－－-中机座；S－－－－-短机座。
下面为两个产品举例：（1）三相异步电动机Y2－－-132M－－-4 规格代号，中心高132mm，M中机座，4极产品代号，异步电动机，第二次改型设计（2）户外防腐型三相异步电动机Y－－-100L2－－-4－－-WF1 特殊环境代号，W户外用，F化工防腐用，1中等防腐规格代号，中心高100，长机座第二铁心长度，4极产品代号，异步电动机3 常用三相异步电动机产品型号、结构特点及应用场合序号名称型号机座号与功率范围结构特点应用场合新老1 小型三相异步电动机（封闭式） Y2(IP55) Y(IP44)JO2JO H80~3550.75~315KW 外壳为封闭式，可防止灰尘、水滴浸入。
简述三相异步电动机的类型及结构组成,说明启动方式及注意事项
简述三相异步电动机的类型及结构组成,说明启动方式及注意事项三相异步电动机是一种常用的电动机类型,因其高效、节能、可靠性高等特点而广泛应用于各种机械设备中。
本文将简要介绍三相异步电动机的类型及结构组成,并说明启动方式及注意事项。
一、三相异步电动机的类型1. 单相异步电动机单相异步电动机是一种基础型电动机,其工作原理与三相异步电动机类似,但是使用单相电源供电。
单相异步电动机一般用于小型机械设备,如小型电机、风扇等。
2. 三相异步电动机三相异步电动机是一种广泛应用的电动机类型,其工作原理是利用三相电压差产生旋转磁场,进而驱动电机旋转。
三相异步电动机一般由以下几个部分组成: - 定子:定子是电动机的磁路部分,包括磁场绕组和铁心等。
- 转子:转子是电动机的旋转部分,由电磁铁和线圈等构成。
- 接线盒:接线盒是连接定子和转子的部分,用于引出电源和信号等。
三相异步电动机的启动方式一般有以下几种:- 直接启动:将电源直接连接到电机的接线盒,通过电机自身的旋转启动电机。
- 间接启动:通过用手转动转子或通过减速器等辅助设备启动电机。
- 启动器:启动器是一种电子控制器,可以将电流转换为旋转磁场,进而启动电机。
注意事项:- 在使用三相异步电动机时,要注意电压和频率等参数,以确保电机正常运行。
- 在使用时要注意绝缘性能,避免电机因绝缘损坏而损坏。
- 在使用时要注意安全,避免电机在使用过程中突然停止或反转,造成人员伤害或设备损坏。
二、三相异步电动机的结构组成1. 单相异步电动机单相异步电动机主要由以下几个部分组成:- 定子:定子是电动机的磁路部分,包括磁场绕组和铁心等。
- 转子:转子是电动机的旋转部分,由电磁铁和线圈等构成。
- 接线盒:接线盒是连接定子和转子的部分,用于引出电源和信号等。
2. 三相异步电动机三相异步电动机主要由以下几个部分组成:- 定子:定子是电动机的磁路部分,包括磁场绕组和铁心等。
- 转子:转子是电动机的旋转部分,由电磁铁和线圈等构成。
三相异步电动机的分类
三相异步电动机的种类及应用三相异步电动机是目前广泛应用于工业、家庭、交通等领域的一种电动机。
根据不同的特点和应用需求，三相异步电动机可以分为以下几类：
1.感应电动机：感应电动机是最常见的三相异步电动机类型，适用于各种负载。
它们的起动、制动和变速控制都比较简明易懂，而且价格相对便宜。
2.高转矩低转速电机：这种电动机拥有较高的启动扭矩和转矩能力，它们通常在工程领域中应用较多，如大型机械设备、水泵、压缩机等。
3.高转速电机：高转速电机主要应用于如风扇、离心泵、彩色扫描仪等需要高转速的设备中。
4.双极性电机：双极性电机的磁场由两极所决定，可以在较低的功率下提供高扭矩和运行速度，经常被应用于工业领域中，如油灌装、搅拌等。
5.专用电机：这类电机应用范围比较广泛，可以根据特定的使用需求进行定制，如电磁起重机等。
总的来说，三相异步电动机是目前最为普遍的一种电动机，具有性能优异、可靠性高、使用范围广泛的优势。
通过对不同类型的电动
机进行了解和了解其应用场合，可以更准确地选择适合自己的电动机，提高工作效率和使用效果。
三相异步电动机国家新标准
三相异步电动机国家新标准一、范围本标准规定了三相异步电动机的分类、标记、技术要求、试验方法、检验规则、标志、包装、运输和贮存等方面的要求。
本标准适用于一般工业用途的三相异步电动机的设计、制造和验收。
二、规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191-2008 包装储运图示标志三、术语和定义下列术语和定义适用于本标准：1.三相异步电动机 three-phase asynchronous motor一种利用三相交流电源驱动的电机，其转子转速低于旋转磁场转速。
2.额定功率 rated power电动机在额定运行条件下输出的机械功率。
3.额定电压 rated voltage电动机在额定运行条件下所施加的电压。
4.额定电流 rated current电动机在额定运行条件下所施加的电流。
5.额定频率 rated frequency电动机在额定运行条件下所施加的电源频率。
四、产品分类与标记6.三相异步电动机按其额定功率、额定电压、额定电流、额定频率等参数进行分类。
7.三相异步电动机的标记应包括以下信息：产品名称、型号、额定功率、额定电压、额定电流、额定频率、制造商名称及生产日期等。
五、技术要求8.三相异步电动机应符合相关国家或行业标准的要求，并应具备可靠性高、效率高、噪声低、振动小等特点。
9.三相异步电动机的外观应整洁，油漆表面应光滑、平整、色泽均匀，不应有气泡、剥落、漏涂等缺陷。
三相异步电机分类
三相异步电机分类三相异步电机是一种常见的电动机，它是通过交流电产生的三相电流来产生旋转磁场，从而驱动电机转动。
三相异步电机根据不同的结构特点和工作原理可以分为感应电动机和异步电动机。
本文将详细介绍三相感应电动机和三相异步电动机的分类、工作原理、特点和应用。
一、三相感应电动机的分类1.按照转子结构分类：（1）节流型感应电动机：转子上的导体短路并成环形，称为短路型转子。
（2）阻绕型感应电动机：转子上的导体是绕组连接外部电路，称为绕组型转子。
2.按照外部特性分类：（1）定子回路：定子绕组直接连在电源回路中，称为定子回路感应电动机。
（2）转子回路：转子绕组直接连接在电源回路中，称为转子回路感应电动机。
3.按照功率分类：（1）低功率感应电动机：功率小于7.5KW的三相感应电动机。
（2）中功率感应电动机：功率在7.5-37KW之间的三相感应电动机。
（3）高功率感应电动机：功率大于37KW的三相感应电动机。
二、三相感应电动机的工作原理三相感应电动机的工作原理是基于法拉第电磁感应定律和洛伦兹力原理。
当三相电源接通后，定子绕组中产生的旋转磁场会诱导转子中的感应电流，从而在转子上也产生磁场。
这两个磁场之间会产生一个力矩，驱动转子转动。
由于转子上产生的磁场滞后于定子磁场，因此称为异步电动机。
三、三相感应电动机的特点1.结构简单：三相感应电动机由定子和转子组成，结构简单，维护方便。
2.起动瞬时电流大：由于感应电机的转子是通过感应电流驱动的，因此在起动瞬间会产生很大的感应电流。
3.运行可靠：感应电机无需外部激磁电源，工作可靠稳定。
4.效率较高：对于中小功率的电机来说，效率较高。
5.可适应各种负载：感应电机对于负载的适应性较好，可以适应多种工作环境和负载变化。
四、三相感应电动机的应用三相感应电动机广泛应用于各种领域，例如工业生产、农业生产、交通运输、家用电器等方面。
具体应用包括：1.工业生产：三相感应电动机被广泛应用于制造行业的各种设备，如风机、水泵、压缩机、输送机械等。
三相异步电动机的分类
三相异步电动一般为系列产品，其系列、品种、规格繁多，因而分类也较繁多。
1、按电动机尺寸大小分类大型电动机：定子铁心外径D＞1000mm或机座中心高H＞630mm。
中型电动机：D=500~1000mm或H=355~630mm。
大型电动机：D=120~500mm或H=80~315mm。
2、按电动机外壳防护结构分类3、按电动机冷方式分类电动机按冷却方式可分为自冷式、自扇冷式、他扇冷式等。
可参见国家标准GB/T1993-93《旋转电机冷却方式》。
4、按电动机的安装形式分类IMB3：卧式，机座带底脚，端盖上无凸缘。
IMB5：卧式，机座不带底脚，端盖上有凸缘。
IMB35：卧式，机座带底脚，端盖上有凸缘。
5、按电动机运行工作制分类S1；连续工作制S2：短时工作制S3~S8：周期性工作制6、按转子结构形式分类三相笼型异步电动机三相绕线型异步电动机三相异步电动机的型号及选用我国电机产品型号的编制方法是按国家标准GB4831-84《电机产品型号编制方法》实施的，即有汉语拼音字母及国际通用符号和阿拉伯数字组成，按下列顺序排列。
1234产品代号，见下表3-2-1特殊环境代号，见下表3-2-2规格代号补充代号（在产品标准中作规定）转子，YR系列为绕线转子，两者的定子通用，其基本防护等级为IP23。
本系列电动机性能符合国际电工委员会标准，具有高效、节能、噪声低、振动小、重量轻等优点。
YD系列变极多速三相异步电动机YD系列电动机系Y基本系列（IP）上派生，除定子绕组设计与接法不同外，电机的主要零部件与Y系列(IP44)通用，是用来取代JDO2系列的产品。
它比JDO2同类产品体积缩小15%，重量减轻12%.YD系列电动机转速有双速、三速、四速三种，极比（转速比）有4/2、6/4、8/6、12/6、6/4/2、8/4/2和12/8/6/4等种。
其中双速电动机采用单绕组，有6根引出线；三速、四速电动机采用双绕组，分别有9根及12级根引出线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三相异步电动一般为系列产品，其系列、品种、规格繁多，因而分类也较繁多。
1、按电动机尺寸大小分类大型电动机：定子铁心外径D＞1000mm或机座中心高H＞630mm。
中型电动机：D=500~1000mm或H=355~630mm。
大型电动机：D=120~500mm或H=80~315mm。
2、按电动机外壳防护结构分类3、按电动机冷方式分类电动机按冷却方式可分为自冷式、自扇冷式、他扇冷式等。
可参见国家标准GB/T1993-93《旋转电机冷却方式》。
4、按电动机的安装形式分类IMB3：卧式，机座带底脚，端盖上无凸缘。
IMB5：卧式，机座不带底脚，端盖上有凸缘。
IMB35：卧式，机座带底脚，端盖上有凸缘。
5、按电动机运行工作制分类S1；连续工作制S2：短时工作制S3~S8：周期性工作制6、按转子结构形式分类三相笼型异步电动机三相绕线型异步电动机三相异步电动机的型号及选用我国电机产品型号的编制方法是按国家标准GB4831-84《电机产品型号编制方法》实施的，即有汉语拼音字母及国际通用符号和阿拉伯数字组成，按下列顺序排列。
1234产品代号，见下表3-2-1特殊环境代号，见下表3-2-2规格代号补充代号（在产品标准中作规定）产品规格代号：L-----长机座；M-----中机座；S-----短机座。
下面为两个产品举例：（1）三相异步电动机Y2---132M---4规格代号，中心高132mm，M中机座，4极产品代号，异步电动机，第二次改型设计（2）户外防腐型三相异步电动机Y---100L2---4---WF1特殊环境代号，W户外用，F化工防腐用，1中等防腐规格代号，中心高100，长机座第二铁心长度，4极产品代号，异步电动机Y2系列电动机是我国20世纪90年代中期最新设计的三相异步电动机基本系列产品，为全封闭自扇冷式笼型电动机，包括基本设计系列（Y2系列）和提高效率设计系列（Y2E系列）两个系列产品，产品的技术性能指标达到国外同类产品20世纪90年代的水平，是用以替代Y系列的更新换代产品，从90年代末期起我国已开始实现由Y系列向Y2系列过渡。
Y2系列电动机采用F级绝缘等级，但温升仍按B级绝缘考核（除机座为315部分及355部分规格外），故电动机的温升裕度较大。
防护等级提高到IP54，机座用平行垂直分布的散热筋，接线盒置于电动机机座的上方，以方便接线。
Y2系列电动机在Y系列电动机的基础上改进了电磁和结构设计，降低了电机的噪声及振动，节约了材料，并使电动机结构更合理，外形新颖、美观。
Y2系列电动机（除个别延伸的机座和规格外）的功率等级与安装尺寸的对应关系与Y系列电动机完全相同，有利于Y2系列电动机逐步取代Y系列电动机。
Y2E系列电机是为了提高电动机效率而设计的系列产品，其满载效率比Y2系列提高1.79%，主要适用于运行时间长，负载率较高的各种机械设备上。
YR系列绕线转子三相异步电动机YR系列（IP44）、(IP23)系列电动机系Y基本系列(IP44)、(IP23)上派生出来的。
YR系列电动机采用绕线型转子绕组，一般均为双层短矩叠绕组，接法均为Y联结，通过滑环及电刷装置与外加的启动（调速）电阻相连接，通过调节外加电阻的数值，可获得大的启动转矩，较小的启动电流，并能在一定范围内调节电动机的转速。
YR系列电动机的功等级、安装尺寸与Y基本系列电动机一致，但YR 系列电动机的功率等级与机座号的对应关系则同Y基本系列不一致，一般要比Y基本系列低1~2级。
YR系列电动机主要用于传输机械、卷扬机械、压缩机、榨糖机、印刷机等。
YR系列中型高压三相异步电动机该系列电动机为20世纪80年代设计生产的产品，用以替代JS、JR系列。
Y、YR系列中型高压电动机额定电压有3KV及KV两种，其中Y系列为笼型转子，YR系列为绕线转子，两者的定子通用，其基本防护等级为IP23。
本系列电动机性能符合国际电工委员会标准，具有高效、节能、噪声低、振动小、重量轻等优点。
YD系列变极多速三相异步电动机YD系列电动机系Y基本系列（IP）上派生，除定子绕组设计与接法不同外，电机的主要零部件与Y系列(IP44)通用，是用来取代JDO2系列的产品。
它比JDO2同类产品体积缩小15%，重量减轻12%.YD系列电动机转速有双速、三速、四速三种，极比（转速比）有4/2、6/4、8/6、12/6、6/4/2、8/4/2和12/8/6/4等种。
其中双速电动机采用单绕组，有6根引出线；三速、四速电动机采用双绕组，分别有9根及12级根引出线。
YD系列电动机的安装尺寸、绝缘等级、防护等级、冷却方式等均与Y系列（IP44）相同。
凡需要逐级变速的各种传动机械或需要简化变速系统，可优先选用YD系列电动机。
YZR、YZ系列冶金起重三相异步电动机YZR、YZ系列电动机是JZR2、JZ2系列电动机的更新换代产品。
其中YZR为绕线转子，YZ为笼型转子。
在一般场合下使用（环境温度不超过40℃）的防护等级为IP44，绝缘等级为F级，温升95℃。
在高温场所使用（环境温度不超过60℃）的防护等级为IP54,绝缘等级为H级，温升极限为100℃。
YZR、YZ系列电动机的工作方式分为：短时工作制（S2）；断续周期性工作制（S3）；启动的断续周期性工作制和电制动的断续周期性工作制（S3）.电动机的基准工作制为（S3）-40%。
YZR、YZ系列电动机有较大的启动转矩和过载能力，机械强度好，因此尤其适用于短时或断续周期运行、频繁启动和制动、有时过负荷及有显著振动与冲击的设备上。
YLJ系列力矩三相异步电动机YLJ系列力矩三相异步电动机的运转原理与一般笼型三相异步电动机完全相同，结构两者也大体相同，主要不同之处是力矩电动机的转子导条及端环采用电阻率较高（如黄铜等）的材料制造，从而使转子电阻比一般笼型异步电动机转子电阻要高的多，因此力矩电动机的机械特性曲线较软，堵转（起动）转矩较大，线性度好和调速范围宽。
由于力矩异步电动机的机械特性较软，并在堵转或反转时出现最大的输出转矩，且当负载转矩增加时，电动机转速能明显降低，并增加输出转矩来保持稳定运行，因此力矩异步电动机主要用于金属材料加工部门，纺织、造纸、印染、橡胶、塑料及电线、电缆等部门作开绕、卷绕、堵转和调速等设备的动力。
也可用于频繁正、反转的装置或其他各种挤压、夹紧、滚、拉、螺杆转动等转速及转矩变化较大的场合。
力矩电动机在堵转时，堵转电流比较小，而堵转转矩大，因此可以满足短时或较长时间堵转的要求，力矩电动机即以堵转时输出转矩作为其额定值，用来表示它的容量。
由于力矩电动机在堵转时和低速运行时，损耗大，电动机发热相当严重，故电动机一般采用开启式结构（小容量力矩电动机也有采用封闭式结构），转子具有轴向通风孔，并外加鼓风机进行强迫风冷。
力矩电动机在工作时，随着拖动负载（例如卷绕机械）的不同（材料的规格不同或成分不同），需要不同的转矩和转速，因此要求力矩电动机能在较宽广的范围内调节其输出转矩及转速，而力矩电动机的输出转矩正比于外加电压的平方，因此力矩电动机的不同输出特性是靠调节加在电动机上的电压来实现的。
通常可用三相调压器来控制。
目前也有采用晶闸管速度负反馈控制电路进行无级调速，而且可提高力矩电动机机械特性的硬度。
YCT系列电磁调速三相异步电动机YCT系列电磁调速三相异步电动机是由Y系列（IP44）三相异步电动机、电磁转差离合器（涡流离合器）、测速发电机和调速控制器组成。
该调速控制器是一种具有速度负反馈系统的交流调速控制装置，能在比较宽广的范围内进行无级调速。
原动力由三相异步电动机输入，经过电磁转差离合器（及调速控制器）调速后的动力由输出轴输出，去拖动需调速的机械工作。
当三相异步电动机旋转时，与电动机同轴的圆筒形电枢套筒以相同的转速一起旋转。
它就是电磁功率的输入元件。
当向电磁离合器的磁极绕组中通入直流电进行励磁后，在导磁体、磁轭、齿极、电枢中形成一个闭合的磁路，由于磁极是爪形轮结构，因此在工作气隙中便产生一个交变磁场。
旋转的电枢切割该磁场而产生感应电动势，从而形成感应电流（涡流），该电流所产生的作用力矩与三相异步电动机的原动力矩相平衡（为负载转矩），而其反作用力矩则作用在磁极上，使磁极与电枢作同方向的旋转，该磁极即带动输出轴一起转动。
因此三相异步电动机输入的能量就这样通过电枢与磁极间的电磁联系传递到被拖动的工作机械上、平滑地调节电磁转差离合器中的励磁电流，就可以调节其输出转速。
YCT系列电磁调速三相异步电动机是电磁调速电动机的基本系列。
其功率等级和安装尺寸等均符合国际电工委员会标准。
YCT系列与被其取代的JZT系列相比，输出转矩及输出的上限转速均有所提高，且整机效率提高3%~8%，是性能良好的恒转矩负载特性交流无级调速电动机，可用于机械工业、化工、石油、建材、轻工、纺织等部门恒转矩（或递减转矩）无级调速的场合，尤适用于风机、水泵等设备上，节能效果较好。
JZS2系列三相换向器异步电动机三相换向器异步电动机又称三相整流子电动机，是一种恒转矩输出的交流调速电动机，具有调速范围广（调速范围一般为3：1，亦可制成20：1或更大）、启动性能好、功率因数高、可均匀连续无级调速等优点，因而在纺织、印染、印刷、造纸、橡胶、塑料、水泥等行业及其他需连续调速的场合得到比较广泛的应用。
三相换向器异步电动机的转子槽内嵌放有两套绕组。
一套为主绕组，嵌放在槽的底部，可根据需要接成星形或三角形，通过集电环与三相交流电源相连。
另一套是与换向器上换向片相连的调节绕组，嵌放在主绕组的上部。
电动机的定子槽内嵌放有一套副绕组（定子绕组），它是多相双层短距绕组，一般为三相，也可制成多相，每相定子绕组的首末端和换向器上的两组电刷引出线相连接。
当转子主绕组内通入三相交流电时，产生旋转磁场，该旋转磁场切割转子调节绕组和定子绕组，分别产生感应电动势E K和E2。
由于转子调节绕组和定子绕组是通过换向片及电刷相互连接的，因此在定子绕组中形成电流I2,该电流与旋转磁场相互作用，产生电磁转矩，使电动机转子旋转。
借助于移刷机构可以调节与每相定子绕组首末端相连的两组电刷间的相对位置，以增加或减小定子绕组感应电势E K的数值，从而达到调节转速及功率因数的目的。
JZS2系列三相换向器异步电动机的主要特点有：调速范围宽，通常调速比有3：1、6：1、10：1等多种，他还可以运行于同步转速以上。
启动电流小、在调速范围为3：1时，启动电流小于3倍额定电流，而启动转矩约1.3~1.5倍额定转矩。
它的主要不足之处是结构相对比较复杂、维修不方便，从而限制了它的广泛使用。
YTP系列变频调速三相异步电动机由异步电动机的转速公式n=60f1/p(1-s)可知，异步电动机的转速n与交流电源的频率f1成正比。
因此如果能连续地改变交流电源的频率，就可以连续平滑地调节电动机的转速，这就是异步电动机变频调速的理论根据。
