七氟丙烷气体灭火系统设计
七氟丙烷气体灭火设计说明

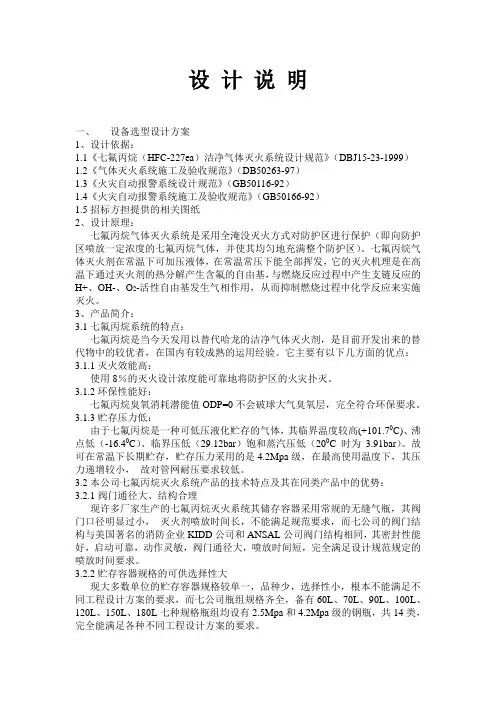

设计说明一、设备选型设计方案1、设计依据：1.1《七氟丙烷（HFC-227ea）洁净气体灭火系统设计规范》（DBJ15-23-1999）1.2《气体灭火系统施工及验收规范》（DB50263-97）1.3《火灾自动报警系统设计规范》（GB50116-92）1.4《火灾自动报警系统施工及验收规范》（GB50166-92）1.5招标方担提供的相关图纸2、设计原理：七氟丙烷气体灭火系统是采用全淹没灭火方式对防护区进行保护（即向防护区喷放一定浓度的七氟丙烷气体，并使其均匀地充满整个防护区）。
七氟丙烷气体灭火剂在常温下可加压液体，在常温常压下能全部挥发，它的灭火机理是在高温下通过灭火剂的热分解产生含氟的自由基，与燃烧反应过程中产生支链反应的H+、OH-、O2-活性自由基发生气相作用，从而抑制燃烧过程中化学反应来实施灭火。
3、产品简介：3.1七氟丙烷系统的特点：七氟丙烷是当今天发用以替代哈龙的洁净气体灭火剂，是目前开发出来的替代物中的较优者，在国内有较成熟的运用经验。
它主要有以下几方面的优点：3.1.1灭火效能高：使用8％的灭火设计浓度能可靠地将防护区的火灾扑灭。
3.1.2环保性能好：七氟丙烷臭氧消耗潜能值ODP=0不会破球大气臭氧层，完全符合环保要求。
3.1.3贮存压力低：由于七氟丙烷是一种可低压液化贮存的气体，其临界温度较高(+101.70C)、沸点低（-16.40C）、临界压低（29.12bar）饱和蒸汽压低（200C时为3.91bar）。
故可在常温下长期贮存，贮存压力采用的是4.2Mpa级，在最高使用温度下，其压力递增较小，故对管网耐压要求较低。
3.2本公司七氟丙烷灭火系统产品的技术特点及其在同类产品中的优势：3.2.1阀门通径大、结构合理现许多厂家生产的七氟丙烷灭火系统其储存容器采用常规的无缝气瓶，其阀门口径明显过小，灭火剂喷放时间长，不能满足规范要求，而七公司的阀门结构与美国著名的消防企业KIDD公司和ANSAL公司阀门结构相同，其密封性能好，启动可靠，动作灵敏，阀门通径大，喷放时间短，完全满足设计规范规定的喷放时间要求。
七氟丙烷洁净气体灭火系统设计规范
七氟丙烷干净气体灭火系统设计规范一、前言随着现代科技的不断进步，人们对于火灾的防范和掌控要求越来越高。
同时，对灭火系统的要求也越来越高，需要灭火系统具有高效、安全、牢靠、经济等特性，以应对各类可能显现的火灾。
此时，七氟丙烷灭火系统成为了一种理想的选择。
二、七氟丙烷干净气体灭火系统概述七氟丙烷是一种无色、无味、无毒、无损害地球臭氧层的干净灭火剂，具有灭火速度快、无剩余物、可重复充装、传热系数低等优点。
因此，被广泛应用于电力、通信、计算机房、数据中心、博物馆、文化遗产保护等紧要场所的灭火系统。
三、设计规范1、灭火系统的防区划分：依据灭火系统的防火要求和实际情况，将防区进行分割，分别进行保护。
2、系统设计：依据火灾的类型和防区的情况，设计合适的灭火系统，重视系统的牢靠性和经济性。
3、安装前的调查：在安装前对防区进行全面的调查，确定所要安装的灭火系统的类型和位置，确定最合适的安装方案。
4、系统的安装：在安装时，必需遵从相关标准及规范。
5、系统的调试：在安装后，必需对系统进行全面的调试，确保系统的正常运行。
6、日常维护：在系统日常维护中，应依照相关规范、标准对系统进行定期的检修和保养，确保系统的长期运行。
7、检验和测试：在系统的检验和测试中，应遵从相关规范、标准，对系统进行全面的检测和测试，确保系统的正常运行。
8、不安全源的除去：在系统使用时，应将可能影响系统正常运行的不安全源进行除去。
9、安全考虑：在系统使用中，应注意灭火效果的稳定性和安全性，使灭火系统在保护防区的同时不对人员、设备造成任何危害。
四、备用方案在七氟丙烷灭火系统显现故障时，需要备用方案，以确保灭火系统的正常运行。
比如，备用电源和相应的掌控装置，以确保系统能够在断电情况下仍能正常运行。
五、总结七氟丙烷干净气体灭火系统是目前应用广泛的灭火系统之一，采纳该系统能有效避开火灾对人员和设备造成的危害。
在设计、安装和使用过程中，需要严格依照相关规范、标准进行操作，以确保系统正常运行，从而保护人们的生命和财产安全。
七氟丙烷灭火系统方案
1.5 灭火剂输送管道经水压强度试验合格后还应进行气密性试验，经气压强度试验合格且在试 验后未拆卸过的管道可不进行气密性试验。
1.6 灭火剂输送管道在水压强度试验合格后，或气密性试验前，应进行吹扫。吹扫管道可采用 压缩空气或氮气，吹扫时，管道末端的气体流速不应小于20 m/s，采用白布检查，直至无铁锈、 尘土、水渍及其他异物出现。
1.6 主要性能参数
2.5MPa级 4.2MPa级 5.6MPa级
公称压力（MPa）
2.5
4.2
5.6
最高工作压力(MPa) 充装量（Kg / m3） 喷头工作压力(MPa)
4.2 ≤1120 ≥0.6
6.7 ≤950(焊接瓶) ≤1120(无缝瓶)
≥0.7
8.0 ≤1080 ≥0.8
灭火设计浓度 安全泄放压力(MPa)
预制灭火系统启动操作方式 3.1系统动作程序
► 自动启动
从火灾探测报警、关闭联动设备以及释放灭火 剂均由系统自己完成，不需要人员介入的操作与控制 方式。
将灭火控制柜的控制方式转换开关拨至“自动” 状态，整个灭火系统处于自动控制状态。
►手动启动（紧急启动操作）
人员接到火灾自动报警信号后，经确认后再启动 手动按钮，通过灭火控制柜来操作联动设备以及释放灭 火剂的操作与控制方式。
管道的连接，当公称直径小于或等于80mm时，宜采用螺纹连 接；大于80mm时，宜采用法兰连接。 16、防护区内设置的预制灭火系统的充压压力不应大于2.5MPa 17、操作面距墙面或两操作面之间的距离，不宜小于1.0m，且不应 于储存容器外径的1.5倍。
致密性试验
七氟丙烷设计规范
未给出的，应经实验确定。
第4.1.3条有爆炸危险的气体、液体类火灾的防护区，应采用惰化设计浓度；无爆炸危险的气体、液体类火灾和固体类火灾的防护区，应采用灭火设计浓度。
第4.1.4条当几种可燃物共存或混合时，其灭火设计浓度或惰化设计浓度，应按其中最大的灭火浓度或惰化浓度确定。
第4.1.5条图书、档案、票据和文物资料库等防护区，七氟丙烷的灭火设计浓度宜采用10%。
第4.1.6条油浸变压器、带油开关的配电室和自备发电机房等防护区，七氟丙烷的灭火设计浓度宜采用8.3%。
第4.1.7条通讯机房和电子计算机房等防护区，七氟丙烷的灭火设计浓度宜采用8%。
第4.1.8条七氟丙烷灭火时的浸渍时间，应符合下列规定：1、扑救木材、纸张、织物类等固体火灾时，不宜小于20min；2、扑救通讯机房、电子计算机房等防护区火灾时，不宜小于3min；3、扑救其他固体火灾时，不宜小于10min；4、扑救气体和液体火灾时，不宜小于1min；4.2 设计用量第4.2.1条防护区灭火设计用量或惰化设计用量应按下式计算：式中：W --- 防护区七氟丙烷灭火（或惰化）设计用量（Kg）C ---- 七氟丙烷灭火（或惰化）设计浓度（%）S ---- 七氟丙烷过热蒸气在101KPa和防护区最低环境温度下的比容（m3/Kg）V ---- 防护区的净容积（m3）K ---- 海拔修正系数，按附录B的规定采用。
第4.2.2条七氟丙烷不同温度下的过热蒸气比容，应按下式计算：S=K1+K2×T(4.2.2)式中：T --- 温度（℃）K1 ---- 0.1269K2 ---- 0.000513第4.2.3条系统的设置用量，应为防护区灭火设计用量（或惰化设计用量）与系统中喷放不尽的剩余量之和。
喷放不尽的剩余量，应包括储存容器内剩余量和管网内的剩余量。
1、储存容器内的剩余量，可按储存容器内引升管管口以下的容器容积计算。
2、均衡管网和只含一个封闭空间的防护区的非均衡管网，其管道内的剩余量，均可不计。
七氟丙烷气体灭火系统安装设计规范
七氟丙烷气体灭火系统安装设计规范
一、概述
七氟丙烷是一种非常有效的气体灭火剂，可以抑制可燃物在可燃气体
的范围内迅速衰减，从而起到快速熄火的作用。
本文结合技术特点，介绍
七氟丙烷气体灭火系统的安装设计规范。
二、七氟丙烷气体灭火系统安装
1、七氟丙烷气体冷却塔
（1）冷却塔安装在七氟丙烷气体灭火系统的液位上，冷却水的进水
口应靠近冷却塔的上部，出水口应靠近冷却塔的下部。
（2）冷却塔支架支持，应采用抗腐蚀型或防火型材料制成。
（3）冷却塔与前/后端排气管宜采用螺纹连接，以确保可靠。
（4）打开冷却塔上的调节阀，调整冷却塔进水压力，保持冷却水进
水压力允许范围内。
（5）安装冷却塔上的温度计，并定期检查和记录。
2、七氟丙烷气体灭火系统检测仪表及安全装置
（1）安装灭火系统用防火气体释放装置、报警测量装置、报警装置、应急排气阀。
（2）安装检测仪表。
七氟丙烷有管网气体灭火系统技术方案设计
七氟丙烷有管网气体灭火系统技术方案设计七氟丙烷是一种常用的高效环保的无色、无味、无毒的气体灭火剂，广泛应用于各种场所的气体灭火系统中。
其特点为：具有优良的灭火性能、无残留物、对人体和环境无害、不导电、不产生氟化氢等。
下面将对七氟丙烷管网气体灭火系统技术方案进行设计，具体内容如下。
一、系统概述七氟丙烷管网气体灭火系统是一种自动化的灭火系统，通过连接各种传感器、控制器、阀门等组成的管网，全面覆盖灭火区域，实现对火灾的快速灭火。
其主要组成部分包括：七氟丙烷储存容器、七氟丙烷释放装置、监测系统、控制系统、通信系统等。
二、系统设计1.灭火剂储存容器：灭火剂储存容器采用高压钢瓶，容量根据灭火区域大小和灭火剂需求量来确定。
2.灭火剂释放装置：灭火剂释放装置主要包括压力减压阀、电磁阀、喷嘴等部分。
通过控制电磁阀的开启和关闭，控制七氟丙烷的释放。
3.监测系统：监测系统主要包括火灾探测器、温度传感器等。
通过这些传感器能够实时检测火灾发生，并向控制系统发送信号，触发灭火剂的释放。
4.控制系统：控制系统是整个灭火系统的核心部分，包括主控制面板、控制器等。
主控制面板能够实时监测灭火区域的状况，并控制灭火剂的释放和其他相关操作。
5.通信系统：通信系统将监测系统、控制系统等各个部分进行连接，实现各个部分之间的信息传递和数据交换。
6.管网设计：管网设计需要根据灭火区域的布局和特点来确定。
管网应该能够全面覆盖灭火区域，确保灭火剂能够迅速而均匀地释放。
同时，管网需要具备一定的消防防护性能，能够承受一定的水压和温度变化。
三、系统操作流程1.系统启动：当火灾发生时，监测系统检测到火灾信号后，发送信号给控制系统，控制系统通过电磁阀打开灭火剂的释放装置。
2.灭火剂释放：灭火剂经过管网释放到灭火区域，通过喷嘴喷洒到火灾点进行灭火。
3.灭火成功：灭火剂覆盖火灾区域，达到灭火效果后，系统停止灭火剂的释放。
4.复位操作：火灾被扑灭后，系统需要进行复位操作，关闭灭火剂的释放装置，并进行系统检修和维护。
(完整版)七氟丙烷(HFC-227ea)洁净气体灭火设计规范
七氟丙烷（HFC-227ea）洁净气体灭火设计规范(DBJ15-23-1999)1总则1.0.1为了合理设计七氟丙烷（HFC227ea）灭火系统，确保灭火系统的设计施工质量，保护设置场所内的人身和财产安全，特制定本规程。
1.0.2本规程适用于新建、改建和扩建的工业和民用建筑中设置的储存压力为2.5MPa（20℃）和4.2MPa(20℃)的七氟丙烷灭火系统的设计、施工、验收及维护管理。
1.0.3七氟丙烷灭火系统适用于扑救下列火灾：1.可燃液体和可熔化固体的火灾；2.可燃气体的火灾；3.可燃固体的表面火灾；4.电气火灾。
1.0.4 七氟丙烷不适用于扑救下列火灾：1.硝化纤维、火药等含氧化剂的化学制品火灾；2.钾、钠、镁、钛、铀、锆等活泼金属火灾；3.氢化钾、氢化钠等金属氢化物火灾。
1.0.5 七氟丙烷灭火系统的设计、施工及验收，除应符合本规程外，还应符合国家现行有关标准的规定。
2术语、符号2.1 术语2.1.1 七氟丙烷灭火系统 HFC227ea extinguishing system七氟丙烷灭火系统有管网灭火系统和预制灭火系统两种，系统由灭火剂储存装置、灭火剂输送管道、阀门、喷嘴、报警与控制装置等全部或部分组成，在规定的时间内向防护区喷射一定浓度的灭火剂，并使其均匀充满整个防护区的灭火系统。
2.1.2 防护区 protective space由固定围护构件围成并满足七氟丙烷系统灭火要求的一个封闭空间。
2.1.3 单元独立灭火系统 unit-independent system用一套七氟丙烷储存装置单独保护一个防护区的灭火系统2.1.4 组合分配灭火系统 combined distribution system用一套七氟丙烷储存装置保护两个或两个以上防护区的灭火系统。
2.1.5 灭火浓度 agent concentration在101.3KPa大气压和规定的温度条件下，扑灭某种类型的火灾所需要的七氟丙烷与七氟丙烷和空气混合物的最小体积百分比。
七氟丙烷灭火系统设计规范
七氟丙烷灭火系统设计规范1.1.1 七氟丙烷灭火系统的灭火设计浓度不应小于灭火浓度的1.3倍，惰化设计浓度不应小于惰化浓度的1.1倍。
1.1.2 固体表面火灾的灭火浓度为5。
8%，其它灭火浓度可按本规范附录A 中附表A —1的规定取值，惰化浓度可按本规范附录A 中附表A-2的规定取值。
本规范附录A 中未列出的，应经试验确定.1.1.3 图书、档案、票据和文物资料库等防护区，灭火设计浓度宜采用10％。
1.1.4 油浸变压器室、带油开关的配电室和自备发电机房等防护区，灭火设计浓度宜采用9%.1.1.5 通讯机房和电子计算机房等防护区，灭火设计浓度宜采用8%。
1.1.6 防护区实际应用的浓度不应大于灭火设计浓度的1。
1倍.1.1.7 在通讯机房和电子计算机房等防护区，设计喷放时间不应大于8s ；在其它防护区,设计喷放时间不应大于10s 。
1.1.8 灭火浸渍时间应符合下列规定：1 木材、纸张、织物等固体表面火灾，宜采用20 min ；2 通讯机房、电子计算机房内的电气设备火灾，应采用5 min;3 其它固体表面火灾，宜采用10 min ；4 气体和液体火灾，不应小于1 min 。
1.1.9 七氟丙烷灭火系统应采用氮气增压输送。
氮气的含水量不应大于0.006%。
储存容器的增压压力宜分为三级,并应符合下列规定: 1 一级 2.5+0。
1MPa(表压）； 2 二级 4。
2+0.1MPa （表压)； 3 三级 5。
6+0.1MPa （表压）.1.1.10 七氟丙烷单位容积的充装量应符合下列规定：1 一级增压储存容器,不应大于1120kg/m 3;2 二级增压焊接结构储存容器,不应大于950kg/m 3；3 二级增压无缝结构储存容器，不应大于1120kg/m 3;4 三级增压储存容器,不应大于1080kg/m 3。
1.1.11 管网的管道内容积，不应大于流经该管网的七氟丙烷储存量体积的80%. 1.1.12 管网布置宜设计为均衡系统,并应符合下列规定：1 喷头设计流量应相等;2 管网的第1分流点至各喷头的管道阻力损失，其相互间的最大差值不应大于20%。
七氟丙烷无管网(柜式)灭火系统设计说明
七氟丙烷无管网(柜式)灭火系统设计说明一、设计依据：1、中华人民共和国国家标准GB50370-2005《气体灭火系统设计规范》；2、中华人民共和国国家标准GB50116-2013《火灾自动报警系统设计规范》；3、中华人民共和国国家标准GB50166-2007《火灾自动报警系统施工及验收规范》；4、中华人民共和国国家标准GB50263-2007《气体灭火系统施工及验收规范》。
二、基本设计参数：1、系统储存压力：2.5MPa；2、气体喷放时间：≤10s；3、灭火系统的设计温度应采用20℃；4、防护区内围护结构承受内压的允许压强，不宜低于1200Pa。
三、设计方案：1、防护区情况：详见设计参数表。
2、灭火方式：防护区采用全淹没灭火方式，即在规定的时间内，向防护区喷放设计规定用量的灭火剂，使其均匀地充满整个保护区。
该灭火系统采用柜式七氟丙烷灭火装置。
3、计算依据及灭火方式：根据《气体灭火系统设计规范》（GB50370-2005）计算。
4、灭火剂设计用量计算式如下：W=K*V*C1/S/(100-C1)式中：W——灭火剂设计用量（kg）；C1——灭火设计浓度（%）；S——灭火剂过热蒸汽在101KPa大气压和防护区最低环境温度下的质量体积（m ³/kg）；V——防护区的净容积（m³）；K——海拔高度修正系数，可按本规范附录B的规定取值。
5、防护区的泄压口面积，宜按下式计算：Fx=0.15*Qx/√Pf式中：Fx——泄压口面积（㎡）；Qx——灭火剂在防护区的平均喷放速率（kg/s)；Pf——围护结构承受内压的允许压强（Pa）；四、产品选型：设备选用GQQ180/2.5、GQQ150/2.5、GQQ120/2.5型无管网七氟丙烷灭火装置。
五、系统原理：本系统具有自动、手动两种启动方式。
1、自动启动：灭火控制器设置在自动状态时，若某防护区发生有烟雾（或温度异常上升），该防护区的感烟（或感温）探测器动作并向灭火控制器送入一个火警信号，灭火控制器即进入单一火警状态，同时驱动消防警铃发出单一火灾警报信号，此时不会发出启动灭火系统的控制信号。
七氟丙烷(HFC-227ea)洁净气体灭火系统设计规范
DBJ15-23-1999
七氟丙烷
HFC-227ea
洁净气体
灭火系统设计规范
code for design of heptafluoropropane HFC-227ea fire extinguishing systems
目 录
1 总则 2 术语 符号 2.1 术语 2.2 符号 3 防护区 4 七氟丙烷设计用量 4.1 一般规定 4.2 设计用量 5 系统设计与管网计算 5.1 系统设计 5.2 管网计算 6 系统组件 6.1 储存装置 6.2 管道部件与管道 7 操作与控制 8 安全要求 附录 A 有关可燃物的七氟丙烷 HFC –227ea 附录 B 海拔高度修正系数 附录 C 本规范用词说明 附录 D 七氟丙烷灭火系统计算表
4 七氟丙烷设计用量
4.1 一般规定 4.1.1 采用七氟丙烷灭火系统保护的防护区 其七氟丙烷设计用量 应根据防护区可燃物相 应的灭火设计浓度或惰化设计浓度经计算确定 4.1.2 某可燃物的灭火设计浓度不应小于该物灭火浓度的 1.2 倍 某可燃物的惰化设计浓度 不应小于该可燃物惰性浓度的 1.1 倍 固体表面火灾的灭火浓度为 5.8% 其它有关可燃物的灭火设计浓度 可按附录 A 中附 表 A-1 的规定取值 有关可燃物的惰化设计浓度 可按附录 A 中附表 A-2 的规定取值 附表 A 中未给出的 应经实验确定 4.1.3 存在爆炸危险的气体 液体类火灾的防护区 应采用惰化设计浓度 无爆炸危险的气 体 液体类火灾和固体类火灾的防护区 应采混合时 其灭火设计浓度或惰化设计浓度 应按其中最大的灭火 浓度或惰化浓度确定 4.1.5 图书 档案 票据和文物资料库等防护区 灭火设计浓度宜采用 10% 4.1.6 油浸变压器室 带油开关的配电室和燃油发电机房等防护区 灭火设计浓度宜采用 8.3% 4.1.7 通讯机房和电子计算机房等防护区 灭火设计浓度宜采用 8% 4.1.8 灭火浸渍时间 应符合下列规定 1 扑救木材 纸张 织物类等固体火灾时 宜采用 20min 2 扑救通讯机房 电子计算机房等防护区火灾时 应采用 3min 3 扑救其他固体火灾时 宜采用 10min 4 扑救气体和液体火灾时 不应采用 1min 4.2 设计用量 4.2.1 防护区灭火设计用量或惰化设计用量应按下式计算
七氟丙烷灭火系统设计规范
七氟丙烷灭火系统设计规范1.灭火剂选择：-七氟丙烷是一种无色、无味、无毒的气体，具有优秀的灭火性能和热稳定性。
-灭火系统的设计应选择具有以下特点的七氟丙烷灭火剂：-对人体无害，不会产生毒性物质；-不会对设备和材料造成腐蚀和损坏；-具有快速灭火和蒸发的能力；-在绝大多数灭火场景下有效。
2.灭火系统设计原则：-根据灭火场所的特点和火灾风险，合理确定灭火系统的设计方案。
-确定灭火系统的释放时间、管路布置、喷头布置、容器容量等参数，保证火灾可以在最短时间内得到控制和灭灭。
3.灭火系统设计流程：-分析火灾风险：根据场所的用途、储存物质和设备特点等，分析火灾风险的大小和类型。
-确定系统容量：根据场所的面积、容积、设备类型和火灾风险等，计算出系统所需的容器容量。
-确定释放时间：根据火灾发展的速度和火灾扑灭的要求，合理确定系统的释放时间。
-确定管路布置：根据场所的布局和火灾风险，合理布置灭火系统的管路，保证灭火剂能够快速到达灭火区域。
-确定喷头布置：根据火灾风险和需要保护的物体，合理布置喷头，保证灭火剂可以均匀地覆盖整个灭火区域。
-确定监控系统：设计灭火系统的监控系统，包括告警设备、监控设备和自动控制设备等，保证系统的正常运行和及时发现火灾。
-确定维护计划：制定灭火系统的维护计划，包括定期检查、维修和更换设备等，保证系统的可靠性和有效性。
4.灭火系统设计要求：-灭火系统的设计应符合相关的法律法规和标准要求。
-灭火系统的设计应考虑火灾风险的大小和类型，合理选择灭火剂和系统参数。
-灭火系统的设计应确保灭火剂能够在最短时间内覆盖整个灭火区域。
-灭火系统的设计应保证系统的可靠性和灵敏性，能够在火灾发生时及时启动。
-灭火系统的设计应考虑系统的维护和使用成本，选择合适的设备和技术方案。
-灭火系统的设计应合理布置监控设备，保证系统的监测和控制能力。
5.灭火系统的检验和验收：-灭火系统的设计完成后，应进行检验和验收，确保系统符合设计要求。
七氟丙烷柜式灭火系统技术方案
七氟丙烷柜式灭火系统技术方案七氟丙烷是一种常见的气体灭火剂，具有高效、无残留、不导电和不腐蚀等特点，被广泛应用于计算机机房、电力设备室、仓库、图书馆等重要设施的火灾防治。
下面将介绍七氟丙烷柜式灭火系统技术方案。
柜式灭火系统是一种针对其中一特定空间或设备设计的灭火系统，通常由控制单元、储气罐、喷头和管道组成。
以下是七氟丙烷柜式灭火系统的技术方案：1.系统设计：a.确定设计目标：根据要灭火的空间或设备的特点和需求，确定系统的灭火效果、覆盖面积和灵敏度等指标。
b.布局设计：根据灭火区域的大小和形状，合理布置七氟丙烷储气罐和喷头，确保灭火剂能够迅速覆盖整个空间。
c.管道设计：设计合适的管道和接头，确保七氟丙烷在灭火过程中能够均匀喷洒，并覆盖到火源。
d.控制单元设计：选择合适的控制单元，能够实现自动或手动启动、监控和报警等功能。
2.系统组成：a.储气罐：选择适量的七氟丙烷储气罐，根据灭火系统的需求和空间大小确定储气罐容量。
b.喷头：选择合适的喷头类型，根据火灾场景和灭火效果需求，确定使用喷头的数量和喷洒方式。
c.管道：选择耐高压、耐腐蚀的管道材料，进行系统内部的连接，确保系统的气体流通畅通。
d.控制单元：选择符合国家标准和规范要求的控制单元，具备火灾报警、监控、启动和停止等功能。
3.系统安装：a.安装储气罐：根据设计方案在合适的位置安装储气罐，并与管道连接。
b.安装喷头和管道：根据设计方案确定喷头和管道的位置，并进行固定和连接。
c.安装控制单元：根据设计方案选择并安装控制单元，与储气罐和喷头进行连接和布线。
4.系统调试和测试：a.对系统进行空气泄漏测试：利用合适的测试工具对系统管道进行检测，确保气体不泄漏。
b.对系统进行计量测试：测试系统每个喷头的灭火剂喷射量，确保每个喷头喷射量均匀。
5.系统操作和维护：a.操作：对操作人员进行培训，让其了解系统运行原理和操作流程，并掌握启动和停止系统的方法。
b.维护：定期检查系统的工作状态和气体压力，确保系统处于正常工作状态。
七氟丙烷气体（FM200）灭火系统技术方案说明
七氟丙烷气体（FM200）灭火系统技术方案说明计算机房七氟丙烷气体（FM200）灭火系统技术方案说明(一)、设计依据计算机房七氟丙烷（FM200）气体灭火系统的设计方案主要依据和参照以下的规范标准和资料：＃《气体灭火系统施工及验收规范》GB50263-97。
＃《火灾自动报警系统设计规范》GBJ 116-88。
＃美国防火学会NFPA2001标准（即洁净药剂灭火系统标准）。
＃上海市《七氟丙烷灭火系统技术规程》DG/TH08-307-2002。
＃国家公安部公消[1998]001号，《七氟丙烷(HFC-27ea)?洁净气体灭火系统设计及使用暂行规定》。
＃七氟丙烷供货商提供的产品规格，参数资料。
＃业主提供的保护区域建筑平面布置图。
(二)、主要设备七氟丙烷（FM200）气体灭火系统的设备可以分成两大部分，即药剂储存和喷放设备、报警和控制设备。
药剂储存和喷放设备主要包括有七氟丙烷（FM200）气体钢瓶、钢瓶固定支架、瓶头阀电磁启动器、瓶头阀手动启动器、高压软管、气动软管、喷嘴等。
报警和控制设备主要包括以下内容：气体控制盘、烟感火灾探测器、紧急启停按钮、警铃、蜂鸣器及闪灯、气体释放指示灯、压力开关等。
(三)、保护区概况及设计本系统用来保护四楼的计算机房。
根据经济合理、优化设计的原则，在保证系统性能安全可靠的前提下，对保护区作了如下的划分,共用一套系统：计算机房，面积S=250 m2，净高h=4.0m，体积V＝1000m3 ,所需七氟丙烷（FM200）气体120L钢瓶N=6个，七氟丙烷药剂用量为618Kg，设计浓度8%。
本方案钢瓶间设置在二楼。
系统采用氮气增压输送，增压压力为4.2MPa，在7秒钟内喷射一定浓度的FM200灭火剂，并使其均匀地充满整个保护区，并且要求浸渍时间不少于3分钟，将保护区的火扑灭。
(四)、系统设计性能1.基本设计参数（1）保护区有关参数:见附表（2）保护区为独立封闭空间（3）保护区设置通风设备（4）保护区设计环境温度为２０℃（5）海拔高度修正系数为１七氟丙烷（FM200）气体灭火系统的最小设计灭火浓度为8%（20℃时），在7秒钟内喷射一定浓度的FM200灭火剂，并使其均匀地充满整个保护区，并且要求浸渍时间不少于3分钟。
七氟丙烷气体消防系统规范
七氟丙烷（HFC-227ea）洁净气体灭火系统设计规范七氟丙烷（HFC-227ea）洁净气体灭火系统设计规范1 总则第条为了合理设计七氟丙烷灭火系统，减少火灾危害，保护人身及财产的安全，制定本规范。
第条本规范适用于工业和民用建筑中新建、改建、扩建工程设置的七氟丙烷全淹没灭火系统。
第条七氟丙烷灭火系统的设计，应做到安全可靠、技术先进、经济合理.第条七氟丙烷灭火系统可用于扑救下列火灾：1、电气火灾；2、液体火灾或可熔化的固体火灾；3、固体表面火灾；4、灭火前应能切断气源的气体火灾。
第条七氟丙烷灭火系统不得用于扑救下列物质的火灾：1、含氧化剂的化学制品及混合物，如硝化纤维、硝酸钠等；2、活泼金属，如钾、钠、镁、钛、锆、铀等；3、金属氢化物，如氢化钾、氢化钠等；4、能自行分解的化学物质，如过氧化氢、联胺等。
第条灭火剂七氟丙烷hfc227ea的化学分子式为cf chfcf，其质量应符合下列技术指标。
2术语、符号术语第条防护区能满足七氟丙烷全淹没灭火系统要求的有限封闭空间。
第条全淹没灭火系统在规定的时间内，向防护区喷射一定浓度的七氟丙烷，并使其均匀地充满整个防护区的灭火系统。
第条预制灭火装置按一定的应用条件，将七氟丙烷储存装置和喷放喷头等部件预先组合成套的灭火装置。
第条组合分配系统用一套七氟丙烷储存装置保护两个或两个以上防护区的灭火系统第条灭火浓度在101kpa大气压和规定的温度条件下，扑灭某种火灾所需七氟丙烷在空气中的最小体积百分比。
第条惰化浓度当引火源加入时，在101kpa大气压和规定的温度条件下，能抑制空气中任意浓度的可燃气体或可燃液体蒸汽的燃烧发生所需的七氟丙烷在空气中的最小体积百分比。
第条浸渍时间在防护区内维持设计规定的七氟丙烷浓度，使火灾完全熄灭所需的时间。
第条充装率充装在储存容器中的七氟丙烷质量与容器的容积之比，单位为kg/m3。
第条泄压口七氟丙烷喷放时，防止防护区过压的开口。
2．2 符号第条防护区的划分，应符合下列规定：1、防护区宜以固定的单个封闭空间划分；当同一区间的吊顶和地板下需同时保护时，可合为一个防护区；2、当采用管网灭火系统时，一个防护区的面积不宜大于500m2；容积不宜大于2000m3；3、当采用预制灭火装置时，一个防护区的面积不宜大于100m2；容积不宜大于300m3；第条防护区的最低环境温度不应低于-10℃。
(完整版)七氟丙烷(HFC-227ea)洁净气体灭火设计规范
七氟丙烷（HFC—227ea）洁净气体灭火设计规范（DBJ15—23—1999）1总则1.0.1为了合理设计七氟丙烷（HFC227ea)灭火系统，确保灭火系统的设计施工质量，保护设置场所内的人身和财产安全，特制定本规程.1.0.2本规程适用于新建、改建和扩建的工业和民用建筑中设置的储存压力为2.5MPa(20℃）和4。
2MPa(20℃）的七氟丙烷灭火系统的设计、施工、验收及维护管理。
1.0.3七氟丙烷灭火系统适用于扑救下列火灾：1.可燃液体和可熔化固体的火灾；2.可燃气体的火灾;3.可燃固体的表面火灾；4.电气火灾。
1。
0.4 七氟丙烷不适用于扑救下列火灾：1.硝化纤维、火药等含氧化剂的化学制品火灾；2.钾、钠、镁、钛、铀、锆等活泼金属火灾；3.氢化钾、氢化钠等金属氢化物火灾。
1。
0。
5 七氟丙烷灭火系统的设计、施工及验收,除应符合本规程外，还应符合国家现行有关标准的规定.2术语、符号2。
1 术语2。
1。
1 七氟丙烷灭火系统 HFC227ea extinguishing system七氟丙烷灭火系统有管网灭火系统和预制灭火系统两种，系统由灭火剂储存装置、灭火剂输送管道、阀门、喷嘴、报警与控制装置等全部或部分组成,在规定的时间内向防护区喷射一定浓度的灭火剂，并使其均匀充满整个防护区的灭火系统。
2.1。
2 防护区 protective space由固定围护构件围成并满足七氟丙烷系统灭火要求的一个封闭空间.2.1。
3 单元独立灭火系统 unit—independent system用一套七氟丙烷储存装置单独保护一个防护区的灭火系统2.1。
4 组合分配灭火系统 combined distribution system用一套七氟丙烷储存装置保护两个或两个以上防护区的灭火系统。
2。
1。
5 灭火浓度 agent concentration在101。
3KPa大气压和规定的温度条件下，扑灭某种类型的火灾所需要的七氟丙烷与七氟丙烷和空气混合物的最小体积百分比.2。
气体消防七氟丙烷自动灭火系统设计解决方案
气体消防七氟丙烷自动灭火系统设计解决方案
一、引言
随着经济的发展和社会的进步，消防安全工作已经成为人们关注的焦点。
消防安全系统设计必须有足够有效的防护措施来有效地预防和控制火灾，保护人民的财产和生活。
如今，随着工业设施的发展，许多行业的消防安全工作变得越来越重要。
本文的重点是设计一个用七氟丙烷自动灭火系统的应用解决方案。
二、七氟丙烷自动灭火系统的主要功能
七氟丙烷自动灭火系统是一种采用七氟丙烷来控制火灾的系统，它具有检测火灾、报警预警、自动放置滴定装置、自动投放灭火物质等功能，主要用于消防安全系统设计中。
（1）检测火灾
（2）报警预警
通过这一系统，当火灾发生时，探测器将自动发出声光警报并将信息传送到监控室，以便对火灾进行有效的监控和报警预警。
（3）自动放置滴定装置
该系统还可以自动放置滴定装置，它可以实现灭火剂的事先设定，以便针对不同的火灾应采取有效的措施。
（4）自动投放灭火物质。
七氟丙烷(HFC-227ea)洁净气体灭火系统设计规范.
6 系统组件6.1 储存装置第6.1.1条灭火系统的储存装置应由储存容器、容器阀、单向阀和集流管等组成。
预制灭火装置的储存装置，应由储存容器、容器阀组成。
第6.1.2条在储存容器或容器阀上，应设安全泄压装置和压力表。
组合分配系统的集流管，应设安全泄压装置。
安全泄压装置的动作压力，应符合下列规定：1、储存压力为2.5 Mpa时，应为4.8±0.4 Mpa；2、储存压力为4.2 Mpa时，应为6.8±0.4 Mpa；第6.1.3条在容器阀和集流管之间的管道上应设单向阀。
单向阀与容器阀或单向阀与集流管之间应采用软管连接。
储存容器和集流管应采用支架固定。
第6.1.4条备用量的储存容器与主用量的储存容器应连接在同一集流管上，并能切换使用。
第6.1.5条在储存装置上应设耐用的固定标牌。
标明每个容器的编号、皮重、灭火剂名称、充装量、充装日期和储存压力等。
第6.1.6条储存装置宜设在靠近防护区的专用储瓶间内。
该房间的耐火等级不应低于二级，室温应为-10~50℃，应有直接通向室外或疏散走道的出口。
第6.1.7条储存装置的布置，应便于操作、维修及防止阳光照射。
操作面距墙面或两操作面之间的距离，不宜小于1m。
6.2 管道部件与管道第6.2.1条在通向每个防护区的灭火系统主管道上，应设压力讯号器或流量讯号器。
第6.2.2条在组合分配系统中，相对于每个防护区应设置控制灭火剂流向的选择阀，其公称直径应与该防护区灭火系统的主管道公称直径相等。
选择阀的位置应靠近储存容器且便于操作。
选择阀宜设有指明其工作防护区的标牌。
第6.2.3条喷头宜贴近防护区顶面安装，距顶面的最大距离不应大于0.5m。
喷头的保护高度和保护半径，应符合下列规定：1、最大保护高度，不宜大于5.0m；2、最小保护高度，不宜小于0.5m；3、当防护区高度h<1.5m时，喷头的保护半径，不应大于3.5m；4、当防护区高度h≥1.5m时，喷头的保护半径，不应大于5.0m；第6.2.4条喷头应以其喷射流量和保护半径进行合理配置，满足七氟丙烷在防护区均匀分布的要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本科生毕业设计姓名：学号：学院：专业：设计题目：上饶电信七氟丙烷气体灭火系统设计专题：钢结构防火涂料指导教师：职称：摘要由于七氟丙烷（FM-200）气体灭火剂具有较高的灭火效率和无污染等特点，针对国内越来越多的重要场所需要使用七氟丙烷（FM-200）气体灭火系统进行保护的要求，该论文叙述了该气体灭火剂及其气体灭火系统的发展方向和应用特点，并结合工程实例，对该场所选用七氟丙烷（FM-200）气体灭火系统的设计浓度、系统管网布置方式进行了设计。
本系统一共包括三个方面：七氟丙烷气体灭火系统设计、火灾自动报警设计、安全疏散设计。
关键词：七氟丙烷；设计浓度；火灾自动报警；安全疏散AbstractBecause FM-200 gaseous fire extinguishing agent is efficient to put out fire and it is environment friendly.More and more important places in China need to be protected by FM-200 fire extinguishing system.The paper presents the development tendency and applying characteristics of FM-200 gaseous agent and the system.Based on the engineering practice,the design concentration and the system pipe networks of FM-200 gaseous fire extinguishing system have been designedThis system includes three point as following: fire protection system design of FM-200, fire antomatic alarm, design of safet evacuation .keywords:FM-200 ；design concentration ；fire automatic alarm ；safe evacuation目录1前言2建筑工程设计条件2.1设计依据与原则2.1.1设计依据2.1.2设计原则2.2建筑工程基本概况2.3交通与地理位置2.4自然气候条件2.5建筑消防工程基本情况2.5.1建筑耐火等级与要求2.5.2建筑防火分区3气体灭火系统3.1气体灭火系统现状和发展趋势3.2七氟丙烷灭火系统简介3.2.1七氟丙烷物理化学特性3.2.2灭火机理3.2.4七氟丙烷的优点及发展前景3.3采用七氟丙烷气体灭火系统的必要性3.4七氟丙烷气体灭火系统的基本构成及应用3.4.1基本构成3.4.2应用4七氟丙烷气体灭火系统设计4.1气体魅惑系统设计原则及要求4.1.1设计原则4.1.2设计的一般规定4.1.3设计的要求4.1.4气体灭火系统的组成4.2灭火方式4.2.1灭火方式4.2.2防护区设置4.2.3防护区的划分4.3七氟丙烷气体灭火系统管网设置4.3.1管道设置4.3.2管网设置4.4存储容器设置4.5灭火系统设计与管网计算4.5.1管网系统类型及构成、增压方式4.5.2灭火系统设计计算4.6系统主要组件和设计型号4.6.1系统组件4.6.2设计型号4.7七氟丙烷灭火系统的安装要求与原则5火灾自动报警系统5.1火灾自动报警系统概述5.1.1设计原则5.1.2设计要求5.2报警区域和探测区域5.2.1报警区域的划分5.2.2探测区域的划分5.3火灾探测器的选择和种类5.3.1火灾探测原理和探测器的种类5.3.2火灾探测器的选择5.3.3火灾探测器的布置和安装5.5灭火系统的动作方式6. 安全疏散设计6.1安全疏散的规定6.1.1疏散要求6.1.2疏散安全分区6.1.3允许疏散时间6.1.4安全疏散距离6.2安全疏散距离1前言哈龙灭火系统自问世以来，由于在灭火方面具有浓度低、灭火效率高、不导电等优异性能，在世界各地获得了广泛的应用。
其主要应用于大型电子计算机房、通讯机房、高低压配电室、档案馆等重要场所。
然而，大量的科学实验证明哈龙对大气臭氧层有破坏作用，有碍人类的生存环境。
为保护人类健康及赖以生存的地球环境，联合国制定了《关于消耗臭氧层物质的蒙特利尔议定书》，发达国家自1994年1月1日，停止生产和使用哈龙灭火剂，发展中国家则可延长到2010年。
于是寻找新的灭火剂替代哈龙成为必然。
目前哈龙灭火剂的替代物主要有两大方向：一是以其他灭火系统替代哈龙灭火系统，如二氧化碳、细水雾等灭火系统。
二是新型的“洁净气体”灭火剂和相应的灭火系统，如卤代烃灭火系统、惰性气体灭火系统。
在各种洁净灭火剂中，具有实际应用价值的是七氟丙烷和烟烙尽。
烟烙尽灭火系统虽然系统投资低，对人体安全等许多优点，但目前在国内还没有完整的设计规范。
所以该建筑采用的最适合的气体灭火系统为七氟丙烷灭火系统。
它的灭火效率高，对大气臭氧层的损耗潜能值ODP值为零，对人体相对安全，瓶组占地面积小，但它只适用于扑灭固体表面火灾，不适宜扑救固体深位火灾。
2建筑工程设计条件2.1设计依据与原则2.1.1设计依据气体灭火系统设计规范(GB50370-2005)建筑设计防火规范(GBJ16-87)七氟丙烷（HFC-227ea）洁净气体灭火系统设计规范（建议草案）、洁净灭火剂灭火系统标准（NFPA2001）中的相关规定进行火灾自动报警系统设计规范其他建筑消防设计规范2.1.2设计原则（1）本设计应遵守国家有关消防设计法规、行业标准，在符合环保、防火安全、人防设置和抗震的前提下，优化设计，使本工程能够取得较好的社会效益与经济效益；（2）依据上饶市规划、消防部门要求，严格按照各项法规进行设计；（3）合理组织交通流线，减少不同车、人流之间的干扰；（4）结合地形，着眼于平面布置合理，力求造型丰富，新颖美观，体现出建筑的现代风貌和时代特征。
2.2建筑工程基本概况本次设计的建筑是上饶市电信局大楼，高36m。
该建筑共12层，各层高均为3.0m。
其中二﹑三、四层需要气体灭火系统进行保护。
二层为两个房间（只有一个房间需要保护），三、四层都为一个房间，二层为通信机房﹑三层为交换机房，四层为寻呼机房，房间尺寸为净宽13.7m，净长33.60m。
以上即为毕业设计的建筑概况，依据建筑的具体情况，对其进行气体灭火系统设计，自动报警系统设计，安全疏散分析。
图2.1上饶电信大楼总体平面布置图图2.2上饶电信大楼标准层平面布置图2.3交通与地理位置上饶电信局大楼坐落于这所中心城市偏北，南邻凤凰大道，拥有卓越的地理位置和交通优势。
大楼周围二百米之内，金融、保险、证券投资机构林立；工商、税务、行政管理机关齐全；各种形式的商场、超市、酒店、宾馆、公寓为商务活动提供便利。
经纬度为东经117度54分北纬28度24分，地面交通地理位置图见图2.5中5所示。
标准层平面布置层2.4自然气候条件自然气候条件：属亚热带湿润季风气候，夏长冬次之，春秋较短，春夏降水多于秋冬。
一月平均气温为4℃，七月平均气温为28℃。
年平均相对湿度78%。
无霜期始于二月下三月上旬，长约8-10个月。
日平均气温稳定通过0℃和10℃的日数分别为300天左右和234-276天。
年降水量1300-1900毫米。
2.5建筑消防工程基本情况2.5.1建筑耐火等级与要求上饶市电信局大楼36m，属高层建筑，其建筑燃烧性能和耐火极限应满足国家关于高层建筑构件的燃烧性能和耐火极限的规定。
所谓耐火等级，是衡量建筑物耐火程度的标注，它是由组成建筑物的构件的燃烧性能和耐火极限的最低者所决定的。
根据我国多年的火灾统计资料，结合建筑材料、建筑设计、建筑结构及其施工的实际情况，并参考国外划分耐火等级的经验，将高层建筑划分为二级，如下表：表2.1一般说来，一级耐火等级建筑是钢筋混凝土结构或砖混结构。
二级耐火等级建筑和一级耐火等级建筑基本上相似，但其构件的耐火极限可以较低，而且可以采用未加保护的钢屋架。
2.5.2建筑防火分区建筑属于二类高层，其防火分区的最大建筑面积规定为1500m2，如下表所示：表2.2所以每层划分一个防火分区。
3气体灭火系统简介3.1气体灭火系统现状和发展趋势传统哈龙产品——卤代烷1211及1301在我国气体消防行业的应用历史中占有非常重要的地位，目前系统的装备量约占气体灭火系统总装备量的80％以上。
由于哈龙灭火剂是破坏大气臭氧层的主要因素，为了保护人类共同的生存环境，造福子孙后代，我国政府于1989及1991年分别签署了《保护臭氧层维也纳公约》、《关于消耗臭氧层物质的蒙特利尔议定书》，并决定于2005年停产1211，2010年停产1301。
这标志着淘汰哈龙，开发新型灭火剂已成为大势所趋。
发达国家已经停止生产和使用卤代烷。
哈龙替代技术发展的一个方面是用已有的其他灭火系统替代哈龙灭火系统，如采用二氧化碳、水喷雾、泡沫、干粉、易安龙(气溶胶)灭火系统等。
这些灭火系统有的存在技术缺陷，尚未形成正式的技术规范和市场；有的尽管较为成熟，但难以解决灭火剂的污染问题，只能在那些“非必要场所”替代哈龙灭火系统。
如传统灭火剂二氧化碳，虽然其应用历史较长，且技术已经规范化，但其最低设计浓度高于对人体的致死浓区，故在保护经常有人的场所时须慎重。
另一个发展方向是开发不污染被保护对象、不破坏大气臭氧层、温室效应小、对人体无害的灭火剂，即洁净气体灭火剂和相应的灭火系统，这是当前发展的主流。
（1）积极开发新型环保灭火剂，EBM气溶胶，IG541灭火剂；（2）继续寻找符合环保要求的卤代烷灭火剂，HFC227ea（七氟丙烷)；（3）继续发展和完善原有惰性气体灭火系统，改进原有系统的不足。
哈龙替代趋势的含义应包含二个方面，即哈龙替代产品的趋势及非哈龙替代技术的趋势。
哈龙替代品是指不破坏大气臭氧层能最大限度替代哈龙的气体灭火剂，主要用于替代已建成哈龙系统中的灭火剂；非哈龙替代技术则是指不破坏大气臭氧层，并在灭火机理上与哈龙不同，但仍能满足保护防护区安全要求的新的灭火技术，主要用于替代哈龙系统保护新建的防护区。
哈龙替代品是指不破坏大气臭氧层能最大限度替代哈龙的气体灭火剂，主要用于替代已建成哈龙系统中的灭火剂。
作为哈龙替代品，首先要不破坏大气臭氧层，并与哈龙同样的灭火机理及相似的物理特性；目前主要气体灭火剂替代品有以下两种：（1）EBM气溶胶灭火系统EBM气溶胶灭火剂是液体或固体微粒，悬浮于气体介质中的一种物体。
这些微粒的粒径大部分小于1μm，具有非常大的比表面积，因此其灭火效率接近于哈龙“1301”的4倍，无毒害、无污染、不损耗大气臭氧层。
