锚杆框架梁施工工艺

锚杆框架梁施工工艺

锚杆框架梁作为一种新型的高边坡加固防护方法，针对土岩极易风化、崩解、受水冲蚀、遇水软化，抗压强度低，开挖路堑易崩塌，甚至产生大面积滑动的特征，锚杆框架梁结构极大的保证了开挖边坡的稳定性，设计新颖，型式独特，结构布置合理。

一、工程概况

我标段锚杆框架梁防护主要分布在K422+340～K422+560段右侧路堑边坡。此段边坡共一～三级，分级高度为10米，均采用锚杆框架植草防护，边坡坡率为1:0.5。

二、边坡地质情况

该段边坡属于低山斜坡地貌，地形起伏较大，横向地形非常陡峻，自然坡脚40以上，植被良好，地层主要为中泥盆统千枚岩。坡顶表面无地表水分布，仅为降暴雨时的暂时性地表水汇聚渗流，地下水为微量基岩裂隙水，埋藏较深。边坡为岩石，采用人工爆破，机械开挖的方式。

三、主要施工工艺

1、施工放线

①复测定线：恢复中心线，定出框架的基线桩。

②测定孔位：用全站仪测出各个锚孔的位置，并设置孔位方向桩，以便校核。

2、边坡开挖

①边坡开挖应自上而下进行施工，施工前，应清除岩面松动石块，平整坡面。

②边坡开挖，一般要跳槽开挖，要尽量缩短工期，根据实际情况考虑临时支撑，以免引起山坡坍滑，影响锚杆抗滑力。

③边坡开挖时，人工爆破钻眼深度和装药量必须根据坡度需要设置，严格控制超挖欠挖。

3、钻孔

○1边坡刷好后先用6m钢管满坡面搭设双层脚手架施工平台，根据施工图所规定的孔位、孔径、长度与倾斜度采用旋转钻钻孔，钻孔采用干作业法，要做好钻孔地质记录，成孔孔壁必须顺直、完整。

○2当岩层风化严重或其性质接近土层时，可加用套管钻进，以保证钻孔质量。

○3在岩石地段钻至要求的深度成孔后，用高压风清孔，将孔内壁及根部残余废土清除干净。严禁用水冲洗。

4、锚杆制作安装

○1锚杆类型规格及性能应与设计相符合，应按施工图尺寸下料、调直、清污、制造。

○2插入钻孔的锚杆要顺直，并应除锈，再锚固段部分用水泥砂浆防护；锚杆孔外部分需作防锈层，采用在钢筋表面涂防锈底漆，再包扎沥青麻布两层或塑料套管及化学涂料等方法进行防锈。如防锈层局部遭到破坏，应及时加以处理。

○3锚杆放入孔内应居中，可沿锚杆长度间隔2m左右焊接一对定位支架。

○4清孔完毕后应及时安装锚杆，并把预制好的锚杆钢筋缓慢的送入钻孔内，定位支架再锚杆下部撑住孔壁，插入锚杆时应将灌浆管与锚杆钢筋同时放至钻孔底部。预制的锚杆钢筋应保持顺直。

5、灌浆

○1按施工配合比采用搅拌机拌制砂浆，随拌随用，经过2.5mm×2.5mm的滤网倒入储浆桶，桶内水泥砂浆在使用前仍需低速搅拌，以防止砂浆离析。

○2注浆时压浆泵料仓内要始终有一定的砂浆，避免孔内产生气垫。

○3采用重力灌浆与压力灌浆相结合的方法灌注。先将内径5cm胶管与锚杆同时送入距锚孔底10cm处，用灌浆泵使砂浆在压力下自孔底向外充满。随浆灌注，把灌浆管从孔底朝孔口缓慢匀速拔出，但要保持出管口始终埋入砂浆1.5～2.0m。当砂浆灌至孔口时立即减压为零，以免在孔口形成喷浆。灌浆管拔出孔口后立即将制作好的封口板塞进孔口，灌浆结束。

○4砂浆锚杆安装后，不得敲击、摇动，普通砂浆3d内不得再杆体上悬挂重物。

6、框架制作

框架采用C25砼浇筑，框架梁截面采用0.3×0.3cm矩形截面。框架不嵌入坡面，先按照坡比用人工修整好坡面后，再采用人工开挖，石质地段使用风镐开凿，超挖部分在横梁、竖肋位置采用M7.5浆砌片石调整至设计坡面，浆砌片石宽度75cm。横梁、竖肋基础先采用5cm水泥砂浆调平，再进行钢筋制作安装，钢筋接头需错开，同一截面钢筋接头数不得超过钢筋总根数的1/2，且有焊接接头的截面之间的距离不得小于1m。模板采用小块钢模板，用短锚杆固定在坡面上，砼浇注时，锚杆外露弯折10 cm，采用厚5 cm的C25砼封闭；在锚孔周围，钢筋较密集，一定要仔细振捣，

保证质量。锚头应与框架梁同时浇注，纵向每隔1290cm设伸缩缝一条，缝宽2cm，用浸沥青麻筋填塞。伸缩缝置于两排节点中间。

7、交工验收按照质量检验评定标准进行验收。

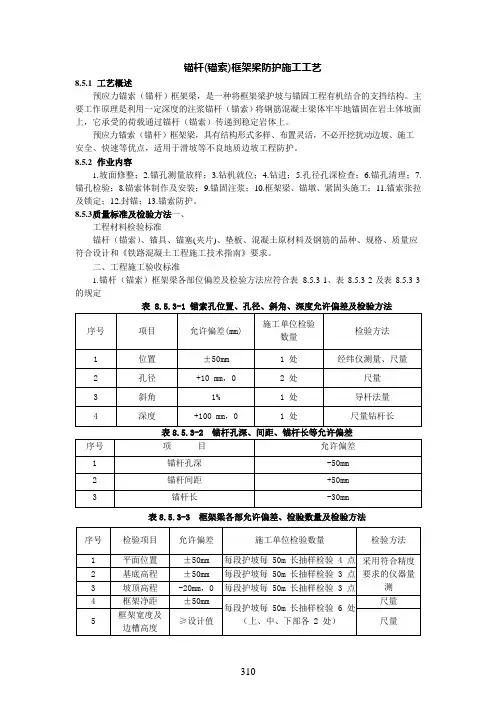

四、质量控制

路堑开挖事先做好天沟、排水沟等排水措施，以防水流充刷边坡及地表水流入路堑影响施工。

锚杆边坡开挖采用控制爆破，并从上往下分层开挖，分层锚固。

锚杆孔按设计图纸布置的孔位精确定位，垂直方向与水平方向的距离误差小于0.02m；钻孔的倾角及水平角误差控制在1度以下，孔斜率小于1/50。

钻机机台保持稳定牢固，在钻孔反推力作用下仍能保证钻机稳定和钻孔方向；钻孔施工尽量不扰动钻孔周围岩层，钻孔结束后，从孔底向外继续清孔至少10分钟。

锚杆材料确保达到设计强度要求。Φ30钢筋按设计长度下料，并清除其上油污、锈斑后再进行防腐处理。

水泥砂浆的质量严格掌握，砂采用净化的河砂，并过筛分选。搅拌好的砂浆要再次过筛，以免水泥结块堵塞管路；注浆采用底孔注浆法，从孔底开始注浆。注浆时缓慢搅拌砂浆，直到注浆结束，砂浆灌注饱满密实。注浆材料固化前，禁止移动锚索。

横竖梁施工时确保与锚杆轴线垂直，并与开挖坡面全面贴紧。

锚杆框架梁施工工艺见图锚杆框架梁施工工艺框图。

五、安全保证措施

加强现场管理，搞好工地的保卫、防盗，搞好永久工程和临时工程安全，防止发安全事故，制订安全生产的组织措施，并制订严密的安全生产规程。

加强安全生产教育和预防教育，并制订以下预防措施，以保证员工的安全健康。

对于施工现场及其周围的高压电线、变压器等设立醒目的安全标志，交通要道处，设立明显的标志，防止过往行人或车辆不注意发生事故。

进入施工现场，戴好安全帽，系好安全带，禁止其他闲杂人员进入施工现场，工人在坡面施工过程中必须系安全绳在脚手架上。

对材料和设备储存的库房或堆放点，施工人员生活区，特别注意防火安全，配足够数量的灭火器具、消防水管和消防栓等，以备急需。

项目经理亲自抓安全生产和安全教育，定期召开安全生产会议，检查安全生产规章执行落实情况，建立安全生产奖罚制度，促使人人重视安全，安全生产有奖，使安全生产教育落到实处。
