液压破碎锤型号及选型
破碎锤型号大全
![破碎锤型号大全](https://img.taocdn.com/s3/m/6d608b05842458fb770bf78a6529647d272834ae.png)
破碎锤型号大全破碎锤是一种常见的工程机械设备,广泛应用于建筑、矿山、公路等领域。
不同型号的破碎锤适用于不同的工作环境和材料破碎需求,选择适合的破碎锤型号对工程施工具有重要意义。
下面将为大家介绍一些常见的破碎锤型号,希望对大家有所帮助。
1. SB系列破碎锤。
SB系列破碎锤是一种适用于小型挖掘机和装载机的破碎设备,适用于城市建筑、管道敷设、园林绿化等领域。
SB系列破碎锤结构紧凑,冲击力强,适用于对混凝土、岩石等硬质材料的破碎作业。
2. HB系列破碎锤。
HB系列破碎锤适用于中小型挖掘机和装载机,广泛应用于城市建筑、公路维修、桥梁建设等领域。
HB系列破碎锤具有高冲击频率和高破碎效率的特点,适用于对各种硬质岩石、混凝土等材料的破碎作业。
3. MB系列破碎锤。
MB系列破碎锤适用于大型挖掘机和装载机,主要用于矿山开采、大型基础工程、隧道建设等领域。
MB系列破碎锤具有巨大的冲击力和破碎能力,适用于对大块岩石、混凝土桩等材料的破碎作业。
4. GB系列破碎锤。
GB系列破碎锤适用于大型挖掘机和装载机,广泛应用于矿山爆破、大型基础工程、桥梁拆除等领域。
GB系列破碎锤具有超强的冲击力和破碎能力,适用于对超硬岩石、钢筋混凝土等材料的破碎作业。
5. PB系列破碎锤。
PB系列破碎锤适用于各种型号的挖掘机和装载机,适用于建筑拆除、混凝土破碎、岩石挖掘等领域。
PB系列破碎锤具有灵活多变的工作方式和高效的破碎能力,适用于对各种材料的破碎作业。
总结,不同型号的破碎锤适用于不同的工作环境和材料破碎需求,选择适合的破碎锤型号对工程施工具有重要意义。
在选择破碎锤型号时,需要根据具体的工程需求和设备配套情况进行综合考虑,以确保施工作业的高效进行。
希望本文介绍的破碎锤型号大全对大家有所帮助。
锤式破碎机型号及技术参数是什么
![锤式破碎机型号及技术参数是什么](https://img.taocdn.com/s3/m/4ab634d7ddccda38366baf49.png)
锤式破碎机可用于处理各种石料,经过加工后的产品,粒形美观、粒度均匀。
具有一次成型的功能,无需再次整形加工,一台或多台设备即可组成一条完整的生产线,其产量大,生产效率高,而且用途也非常广泛,不仅可以加工各种石头,还可以用来加工各种能源、煤矿、化工类原料,应用价值较高,从而受到了广大用户的青睐。
目前市场上应用范围比较广的设备型号及参数是:
通常情况下,用户在选则时,不仅要结合物料的硬度、湿度、结构、组成成分等各方面的特征,还要结合自身生产状况及生产要求,很多厂家会根据这些为用户进行推荐,用户可结合多方面的因素,较终选择较合适的锤式破碎机型号。
以上是对锤式破碎机型号的简单介绍,如果您想了解更详细的信息,可随时咨询河南方大实业有限公司进行详细了解。
这是一家优秀的生产厂家,生产的设
备型号齐全(各种大、中、小型应有尽有)、质量优越、价格实惠,可为用户创造出较大的经济效益,值得选购。
液压破碎锤的分类
![液压破碎锤的分类](https://img.taocdn.com/s3/m/ec0caecc360cba1aa811da92.png)
液压破碎锤的种类
液压破碎锤的种类很多,分类方法也很多。
根据外观形式分类:三角型破碎锤和直型破碎锤。
根据操作方式分类:液压破碎锤分为手持式和机载式两大类。
根据工作原理分类:液压破碎器分为全液压式,液气联合式与氮爆式三大类。
液气联合式依靠液压油和后部压缩氮气膨胀,同时推动活塞工作,绝大多数破碎锤属于此类产品。
根据配流阀结构分类:液压破碎器分为内置阀式和外置阀式破碎器。
根据反馈方式分类:行程反馈式和压力反馈式破碎锤;
根据噪音大小分类:低噪音型和标准型破碎器;
根据外壳结构分类:夹板式和箱框式破碎锤。
固定式液压破碎锤规格参数
![固定式液压破碎锤规格参数](https://img.taocdn.com/s3/m/cadde5d60342a8956bec0975f46527d3250ca671.png)
固定式液压破碎锤规格参数
固定式液压破碎锤是用于破碎混凝土、路面、岩石等硬质材料的机
械工具,广泛应用于建筑拆除、隧道工程、开采、冶金、交通基础设
施建设等领域。
以下是该设备的规格参数:
1. 型号:FXH500
2. 工作压力:160-180kg/cm²
3. 液压流量:40-70L/min
4. 破碎频率:700-1200次/分钟
5. 最大破碎直径:500mm
6. 适用挖机重量:4-7吨
7. 净重:340kg
8. 液压接口尺寸:G1/2''
9. 手持装置长度:650mm
设计精良的液压破碎锤具有高效、省能、低噪音和易操作等特点。
它
采用高品质合金钢锻造而成,具有高刚性和耐磨性。
锤身经特殊热处理,确保了设备的强度和寿命。
安装在液压挖掘机上后,可以通过控
制器控制运行情况,适应破碎混凝土、石头、岩石等不同硬度的材料,实现快速破碎和拆除工作。
此外,该设备的维护也非常简单。
只需每天清理锤内部的杂物和灰尘,保持设备干燥卫生即可。
如果长时间未使用,建议将液压油排放干净,防止油渍腐蚀机具内部部件。
总的来说,固定式液压破碎锤是一种高效、耐用、易操作的专业拆除
设备,适合于各种建筑拆除、路面修复、煤矿开采等工作。
在使用时,必须确保固定式液压破碎锤符合安全标准,且由专业人员操作。
液压破碎锤型号及选型
![液压破碎锤型号及选型](https://img.taocdn.com/s3/m/6ad7c02abd64783e09122b7d.png)
液压锤的型号IMI260中IMI表示意大利意得龙(IDROMECCANICA ITALIANA),260表示液压锤质量为260 kg,类似地,IMI400、IMI1000、IMI1200都是意大利意得龙液压锤,锤分别为400 kg、1 000 kg和1 200 kg。要注意质量中是否包含了机架的质量,意得龙的液压锤锤重是包含了机架的质量的。而湖南山河公司的液压锤的重量是不含机架质量的。
3.1.1 按挖掘机机重选配液压锤
如果液压锤型号中的数字表示了适用挖掘机的机重(整机质量),可以根据挖掘机机重与液压锤型号直接选配。
3.1.2 按挖掘机斗容选配液压锤[1]
如果液压锤型号中的数字表示了适用挖掘机的斗容,可以根据挖掘机斗容与液压锤型号直接选配。
液压锤钎杆是液压锤直接破碎岩石或混凝土的工具,也没有统一的术语,有称之为凿杆(chisel)的,也有称为钎杆(rod)或工具(tool)。
2.4 型号中的数字表示液压锤钎杆直径
液压锤钎杆是液压锤直接破碎岩石或混凝土的工具,也没有统一的术语,有称之为凿杆(chisel)的,也有称为钎杆(rod)或工具(tool)。液压锤型号KrB68,字母KrB是韩国高力公司液压锤(Koory Breaker)的缩写,数字68表示液压锤的钎杆直径为68 mm,类似地,KrB85、KrB100、KrB125、KrB140、KrB155都是高力公司液压锤,这些液压锤的钎杆直径分别是85 mm、100 mm、125 mm、140 mm、155 mm。
PCY80、PCY300、PCY500是通化风动工具厂液压锤的型号。PCY是液压破碎冲击器的汉语拼音缩写。80、300、500表示冲击功分别为80 N·m、300 N·m、500 N·m左右。
破碎锤型号大全

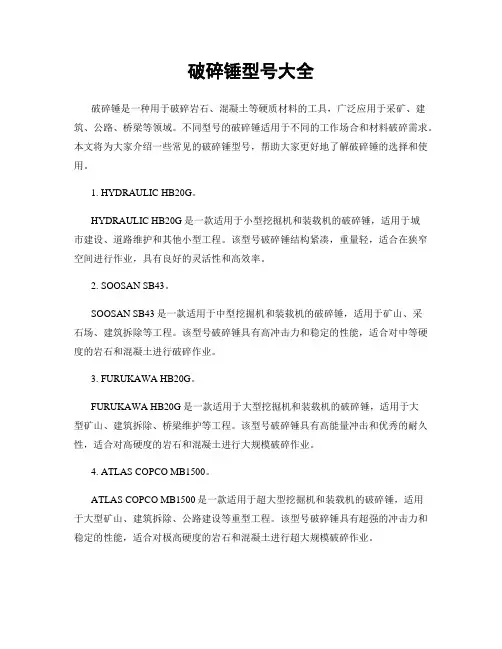

![破碎锤型号大全](https://img.taocdn.com/s3/m/936f5f850408763231126edb6f1aff00bfd57072.png)
破碎锤型号大全破碎锤是一种用于破碎岩石、混凝土等硬质材料的工具,广泛应用于采矿、建筑、公路、桥梁等领域。
不同型号的破碎锤适用于不同的工作场合和材料破碎需求。
本文将为大家介绍一些常见的破碎锤型号,帮助大家更好地了解破碎锤的选择和使用。
1. HYDRAULIC HB20G。
HYDRAULIC HB20G是一款适用于小型挖掘机和装载机的破碎锤,适用于城市建设、道路维护和其他小型工程。
该型号破碎锤结构紧凑,重量轻,适合在狭窄空间进行作业,具有良好的灵活性和高效率。
2. SOOSAN SB43。
SOOSAN SB43是一款适用于中型挖掘机和装载机的破碎锤,适用于矿山、采石场、建筑拆除等工程。
该型号破碎锤具有高冲击力和稳定的性能,适合对中等硬度的岩石和混凝土进行破碎作业。
3. FURUKAWA HB20G。
FURUKAWA HB20G是一款适用于大型挖掘机和装载机的破碎锤,适用于大型矿山、建筑拆除、桥梁维护等工程。
该型号破碎锤具有高能量冲击和优秀的耐久性,适合对高硬度的岩石和混凝土进行大规模破碎作业。
4. ATLAS COPCO MB1500。
ATLAS COPCO MB1500是一款适用于超大型挖掘机和装载机的破碎锤,适用于大型矿山、建筑拆除、公路建设等重型工程。
该型号破碎锤具有超强的冲击力和稳定的性能,适合对极高硬度的岩石和混凝土进行超大规模破碎作业。
总结,不同型号的破碎锤适用于不同规模和硬度的工程作业,选择合适的破碎锤对于提高工作效率和保障工程质量至关重要。
在选择破碎锤时,需根据工程规模、材料硬度等因素进行综合考虑,选择适合的型号和品牌,以确保工程顺利进行。
希望本文所介绍的破碎锤型号大全能够为大家在工程作业中提供一定的参考价值。
破碎锤型号大全
![破碎锤型号大全](https://img.taocdn.com/s3/m/6512bd29cbaedd3383c4bb4cf7ec4afe04a1b1b1.png)
破碎锤型号大全破碎锤是一种常见的工程机械设备,主要用于破碎混凝土、岩石等硬质材料。
根据不同的工作需求,破碎锤的型号也各不相同。
下面我们来介绍一些常见的破碎锤型号,以便大家在选择和使用时能够更加明晰。
首先,我们来介绍液压破碎锤。
液压破碎锤是一种利用液压原理进行工作的破碎设备,它通常安装在挖掘机、装载机等工程机械上,用于破碎混凝土、岩石等硬质材料。
根据不同的工作压力和流量要求,液压破碎锤的型号也有所不同,常见的有SB系列、HB系列、BRH系列等,用户可以根据具体的工作需求进行选择。
其次,空气破碎锤也是一种常见的破碎设备。
与液压破碎锤不同,空气破碎锤是利用压缩空气作为动力源进行工作的,它通常安装在钻孔机、矿山机械等设备上,用于破碎岩石、矿石等材料。
常见的空气破碎锤型号有P系列、TEX系列、RH系列等,用户在选择时需要考虑工作气压、气耗等参数。
另外,电动破碎锤也是一种常见的破碎设备。
与液压破碎锤和空气破碎锤相比,电动破碎锤通常适用于一些对环境要求较高、对噪音和尾气排放有限制的场合,如城市建设、室内装修等。
常见的电动破碎锤型号有DH系列、KXB系列等,用户在选择时需要考虑电压、功率等参数。
最后,值得一提的是多功能破碎锤。
随着科技的发展,一些厂家推出了集破碎、钻孔、拆卸等多种功能于一体的多功能破碎锤,它不仅可以提高工作效率,还可以减少设备占地面积,降低投资成本。
常见的多功能破碎锤型号有MB系列、SBM系列等,用户在选择时需要根据具体工作需求进行综合考虑。
总的来说,破碎锤的型号繁多,用户在选择时需要根据具体的工作需求、设备配套、环境限制等因素进行综合考虑,以便选择到最适合自己的破碎锤型号。
希望以上介绍能够对大家有所帮助,谢谢阅读!。
锤式破碎机型号及参数,你了解几个?
![锤式破碎机型号及参数,你了解几个?](https://img.taocdn.com/s3/m/6e7d18611611cc7931b765ce05087632311274d2.png)
锤式破碎机型号及参数,你了解几个?
锤式破碎机广泛应用在水泥、化工、电力、冶金等行业,是利用高速旋转的锤头冲击物料使其沿物料的自然裂隙、层里面和节理面等脆弱部分而破碎的新型破碎机械。
它的型号参数除了表述它的性能特征之外,型号参数的选择还在一定程度上反应了它的生产能力等,具体如下:
1、规格型号:规格型号一般是由字母和数字以一定的规律编号组成,反映了产品性质、性能、品质等一系列的指标,Φ400×300表示锤式破碎机转子的直径是400mm,转子的长度是300m。
2、进料粒度、出料粒度:进料粒度是指破碎机破碎物料时物料进入设备时的粒度范围,出料粒度是物料经过破碎机破碎后得出的成品物料粒度。
3、生产能力:生产能力是指锤式破碎机的时产量能达到多少,锤式破碎机的生产能力的是衡量其优势的重要指标,因不同型号规格下的锤式破碎机对应的时产量是不同的。
4、电机功率、外型尺寸:锤式破碎机的电机功率是指电机在单位时间内的耗电量,一般来说配备的电机功率越大,生产效率就越高;锤式破碎机的外型尺寸就是指锤式破碎机的外观,锤破的外型尺寸就是对其长宽高的描述。
锤式破碎机型号及参数的选择:
1、根据实际生产需求选购:客户在挑选锤式破碎机规格型号时,应该根据实际生产需求选择,比如需求产能、进料粒度、出料粒度等,根据这些参数选到合适的锤式破碎机规格型号。
2、根据投资资金多少选购:毕竟不同型号种类的锤式破碎机其价格都是不一样的,有高有低,所以洛阳亚联重型机械(锤式破碎机厂家)建议用户在选购该锤式破碎机规格型号时,一定要做到量力而行,争取做到资金的合理运用。
在这小编还需提醒一点:因物料常年堆积在地下,谁也不能保证在处理时,其物料硬度等是否有所改变,所以建议用户选购大一点的锤式破碎机规格型号。
液压破碎锤技术参数
![液压破碎锤技术参数](https://img.taocdn.com/s3/m/5e9c9804cd7931b765ce0508763231126edb77ab.png)
液压破碎锤技术参数
液压破碎锤简称“破碎锤”或“破碎器”,液压破碎锤的动力来源是挖掘机、装载机或泵站提供的压力,它能在工程施工中能更有效的破碎石块和岩石,提高工作效率。
选用液压破碎锤的原则是根据挖掘机型号、作业的环境来选择适合的液压破碎锤。
zy16
液压破碎锤广泛应用于碎石、矿山,道路、土木工程、拆除工程、水下工程、隧道工程、钢渣清理等特殊作业环境。
采用单纯的油压回路,要求油量更少,与同类产品相比具有更强劲的冲击力和耐磨性,大大提高了工作效率。
液压破碎锤技术参数:山东中运供应的液压破碎锤
闭路循环建议尺寸:60 mm
电机功率:40 kw
给料管直径:100 mm
机重:200 kg
破碎腔体积:200 cm3
使用油压:30 mpa
适合掘土机重量:4-7 T
有效破碎能力:100 mtph
转子/转盘转速:300 rpm
总质量:200 kg
最大给料尺寸:1000 mm。
破碎锤型号及选型
![破碎锤型号及选型](https://img.taocdn.com/s3/m/d709acd8f605cc1755270722192e453610665bae.png)
破碎作业。
1、液压破碎锤的定义液压破碎锤已经成为液压挖掘机的一个重要作业工具,也有人将液压破碎锤安装在挖掘装载机(又称两头忙)或轮式装载机上进行破碎作业。
液压破碎锤,又叫做液压破碎器或液压碎石器(hydraulic breaker),日本、韩国多用此术语。
也有称之为液压锤(hydraulic hammer),芬兰、德国的公司多用此术语。
我国的厂商与用户,有称之为液压破碎机的,也有称之为液压镐、液压炮、破碎头等等,我国国家标准的术语称之为液压冲击破碎器(hydraulic impact breaker)。
名称虽然五花八门,但都是指的同一机具,这种机具是以液体静压力为动力,驱动活塞往复运动,活塞冲程时高速撞击钎杆,由钎杆破碎矿石、混凝土等固体。
本文将这种机具简称为液压锤。
现在液压锤市场十分兴旺,韩国、日本、德国、美国、芬兰、意大利等国的多种型号液压锤充斥我国市场。
国内也有一些厂家提供一些型号的液压锤产品。
液压锤的型号是销售商和用户都十分注意的重要信息,但型号究竟能告诉我们什么信息呢?2、液压锤型号以及其中数字的含义液压锤的型号一般由字母和数字组合而成。
型号的含义是什么,特别是型号中的数字究竟表示什么意思,下面我来解释一些公司液压锤型号以及其中数字的含义。
2.1 型号中数字表示适用挖掘机的机重有一些公司的一些液压锤型号中的数字表示适用挖掘机的机重等级,如GB170型号中GB是韩国工兵公司的缩写(General Breaker),数字170表示此型号液压锤适用于机重为170kN(即17 t)左右的挖掘机,即适用于13~20 t的挖掘机。
以此类推,GB220、GB290表示的是工兵公司液压锤,适用挖掘机的机重分别是22 t、29 t 级。
液压锤型号KB1500、KB2000、KB3500、KB4000、KB5000中的KB表示韩国工马公司(Komac Rock Breaker)破碎锤,数字1500、2000、3500、4000、5000分别表示适用挖掘机机重为15 t、20 t、35 t、40 t和50 t左右。
动能直接冲击式液压破碎锤
![动能直接冲击式液压破碎锤](https://img.taocdn.com/s3/m/4a778285cc22bcd126ff0ca2.png)
凿 岩 机械 气 动 工 具 . 0 8 2 20 ()
反 馈活 塞 的行 程位 置 。进 而控 制换 向阀的换
维普资讯
图 1 动能 锤 原 理 示意 图
3 动 能 液 压 破 碎 锤 应 用 实例
锤 的 区别 。 关键 词 : 碎锤 ; 能锤 ; 撞锤 ; 接 冲击 破 动 碰 直 中 图分 类 号 :G 3 . T 21 2 文 献 标 识 码 : B
1 动 能 液 压 破 碎 锤 简介
现在 通 行 的液 压破 碎 锤 都 是 活塞 往 复 运 动 , 杆压 紧岩石 , 钎 依靠 活 塞与钎 杆 的撞 击
置 准 确 地 投 射 到 控 制 活 塞 上 。而 由控 制 活
容易使 活 塞端 面崩裂 、 产生 巨大 的噪音 、 生 产 对 承载设 备 有 害的反 冲振动 。 同时 , 碰撞 产 生 的应力 波波 形与 岩石 破碎所 需要 的理 想波形 也不 吻合 , 力 波 的岩 石 破碎 效 率 只有 5 % 应 1
自动 地 反 复 冲击 。( 程 等 比传 动 机 构 已 申 行
请 专 利 。 利 号 为 : 0 6 0 9 6 42 动 能 活 专 2 0 2 0 8 2 .) 塞 用 滑 动 轴 承 支撑 在 缸 体 上 ,密 封 面 采 用
柔 性组 合 密 封 件密 封 。 样 , 能 活 塞 就 能 这 动
一
8 %左 右【 O l 】 。
直 接 冲击 式动 能液 压破 碎锤 ( 以下 简称 动 能 锤 ) 是 将 活 塞与 钎 杆联 结 在一 起 , 同 , 共 进行 往复 运动 , 不存 在钢对 钢 的碰撞 , 而且 解 决 了碰撞 锤 噪音大 、 可靠 性低 的 问题 。
破碎机选型手册
![破碎机选型手册](https://img.taocdn.com/s3/m/40ab7e8f02d276a200292ea3.png)
S2 S0
图4 备注:极限跨度距离:S0=k·S,
k=1.2。
6
中国·安徽马鞍山市惊天液压机械制造有限公司
六、工作臂规格、参数、选型
表6
规格
2.5×1.5 2.5×2.0 2.5×2.5 2.5×3.0 3.0×2.0 3.0×2.5 3.0×3.0 3.0×3.5 3.5×2.0 3.5×2.5 3.5×3.0 3.5×3.5 3.5×4.0 4.0×3.0 4.0×3.5 3.5×3.5 3.5×4.0 4.0×2.0 4.0×2.5 4.0×3.0 4.0×3.5
6450 7010 7535 8030
3265
3365
3500
3665
3185
3645
4035
4365
GT80 / GT90 / GT100
回转式 / 转向式
±170°/ ±85°
0~5 r/min
21
Mpa
685
L
75
Kw
手动液控 / 手动电控 / 无线遥控
1720×1450×1675(㎜)
S1
S
中国·安徽马鞍山市惊天液压机械制造有限公司
一、适用范围、产品分类和代号 1)适用范围
GTPH、GTPZ 型固定式液压破碎机广泛适用于以下行业或工矿作业环境: (1) 各类露天矿山、地下矿山破碎机的入料口、格筛口处物料阻塞的疏通破
碎处理。 (2) 各类矿山、选厂的二次破碎处理。 (3) 各冶炼厂对移动式钢包打壳、拆砖、拆包处理。 (4) 各种冶金炉专用打壳、拆砖、清渣处理。 (5) 特种材料行业专用清渣、破碎处理。
大 长度(mm)
2500 2500 2500 2500 3000 3000 3000 3000 3500 3500 3500 3500 3500 4000 4000 3500 3500 4000 4000 4000 4000
液压破碎锤参数
![液压破碎锤参数](https://img.taocdn.com/s3/m/944214cdbdeb19e8b8f67c1cfad6195f312be88e.png)
液压破碎锤参数液压破碎锤是一种常用于挖掘、拆除和破碎岩石、混凝土等硬质材料的重型机械工具。
它通过利用液压系统提供的高压液体能量来产生强大的冲击力,从而实现破碎和拆卸工作。
液压破碎锤在建筑、采矿、公路维护等领域都有着广泛的应用,其性能参数直接影响着工作效率和质量。
因此,对液压破碎锤的参数进行研究和分析具有重要意义。
液压破碎锤的参数可以分为多个方面,包括冲击频率、冲击能量、工作压力、冲击质量等。
其中,冲击频率是指液压破碎锤每分钟的冲击次数,通常用单位Hz表示。
冲击频率的大小直接影响着工作效率,频率越高,破碎速度越快。
冲击能量是指每次冲击时在锤头上释放的能量,通常用单位Joule表示。
工作压力是指液压系统提供给液压破碎锤的液压力,通常用单位MPa表示。
冲击质量是指液压破碎锤每次冲击时在锤头上的质量,通常用单位kg表示。
研究表明,液压破碎锤的参数对其工作性能有着直接影响。
在实际工作中,根据需要选择合适的参数可以提高工作效率,降低能耗,延长设备使用寿命。
例如,当需要快速破碎大块硬质岩石时,可以选择较高的冲击频率和冲击能量;而当需要精准拆卸小块混凝土时,可以选择较低的冲击频率和冲击能量。
此外,液压破碎锤的参数还需要根据具体工作条件来合理调整。
例如,在低温环境下工作时,需要考虑液压系统的温度对参数的影响;在高海拔地区工作时,需要考虑空气稀薄对参数的影响。
因此,在使用液压破碎锤时,操作人员需要充分了解其参数,并根据实际情况进行调整,以确保工作的顺利进行。
总的来说,液压破碎锤的参数是其工作性能的关键,对于提高工作效率、降低能耗、延长设备使用寿命都起着重要作用。
因此,对液压破碎锤的参数进行深入研究和分析具有积极意义,可以为相关行业的发展和进步提供有力支持。
希望未来可以有更多的研究者和企业投入到液压破碎锤参数的研究中,共同推动行业的发展和进步。
全系列挖掘机(破碎锤)开档轴径数据大全-2013最全最新
![全系列挖掘机(破碎锤)开档轴径数据大全-2013最全最新](https://img.taocdn.com/s3/m/d9b330eb4afe04a1b171de02.png)
2013《挖掘机开档与轴径数据-内部培训资料》
………………常州市矫马工程机械有限公司--液压破碎锤事业部常州市矫马工程机械有限公司
Changzhou Jaomer Construction Machinery Co., Ltd.
生产基地:江苏常州市新北区龙城大道1999号
Address: No. 1999 Longcheng Avenue, Xinbei District, Changzhou 213012, Jiangsu, P.R.China
矫马液压破碎锤可与国际,国内全系列挖掘机配套,以下是装配表。
破碎锤与主机的匹配
可以通过以下的关系式判断破碎锤与挖掘装载机是否匹配。
0.3≤R·Wb/S·We≤0.5
式中R――最大破碎半径,mm
S――装载机轮距的一半,mm
Wb ――破碎锤工作质量,kg
We――挖掘装载机质量,kg
如果上式计算的比值小于0.3,则说明破碎锤选小了,破碎锤很容易被损坏;如果比值大于0.5,则说明选大了,须重新选配。
此外,还须考虑破碎锤与挖掘装载机的工作装置之间的连接尺寸,以及相互配合的孔、轴的配合是否合适;破碎锤所需的流量和压力与挖掘装载机的备用阀的输出流量及压力是否相符,如不符,应在备用阀的调整范围内按破碎锤的要求进行调整。
现以矫马重工业的破碎锤为例,介绍其选配关系(见附表)。
主机型号
WZ16-16
WZ25-20
WZ30-20
铲斗容量m3
0.16
0.25
0.3
选配的破碎锤型号
JM35
JM40
JM50
资料整理人:常州市矫马工程机械有限公司液压破碎锤事业部邬志伟。
国内市场中小型破碎锤产品展示
![国内市场中小型破碎锤产品展示](https://img.taocdn.com/s3/m/dbdfbb6c48d7c1c708a145c0.png)
像 中国惊天 、山河智能 德 国克虏 小 型破 碎 锤 占3 % 左 右 其 它 占 O 业 的 中 小型 产 品 进 行 比 较 , 以期 给
伯 ,美国阿特拉斯 、英格索兰 、史 1 % 。从 破 碎 锤产 地 来 看 .韩 国 用户选购设备 时提供有益 的信息。 0
目
蒙特贝
6o o ~2 7 6 50 7 ~2 2 9 5 一2 9 7 8
4 0 1 2 5 ̄ 05
8 ~1 5 0 2 8  ̄1 0 0 4
7o o MS 9O o MS
1 7 97
t4 04
35 8 —8 0 8 4 0 .0 0 .8 0  ̄
1 5 2.
2 2 10
油 动 力 不仅 功 率 强 劲 ,而 且 对 油 可靠的润滑保障 、较好 的消音 和减 流 量 和 压 力 的控 制 具 有高 度 的 灵 振系统 、完善 的控制技术 .使 得其 活 性 。 具有 先 进 的 ; 机 构 ,如 中型破碎锤成 为道路施 工、沟渠开 中击 活 塞 行 程 的控 制 、 减振 措 施 等 使 挖 、普通拆迁 以及 1 和2 次 次岩石破 其具 有卓越 的性能 。型 号从7 O 碎作业 的理想施 工工具 ( 5~ 见表2 。 )
产 品大观
EQ UI ENT PM
国内市场中小型破碎锤产品展示
李 红彩’ 赵文 强
1北 京建 筑机械 化研 究院 ,北京 10 0 2北 京星航 机 电设备 厂 .北 京 1 0 7 07 0 04 0
近 年来 .随着我国基本建设与 丹 利 .芬 兰锐 猛 , 日本 东 空 、古 破 碎 锤 占主 导 地 位 . 国 产 破 碎 建筑业的飞 速发展 .作为挖掘机 、 装载机 的附属工作装置—— 液压破 观 中国的破碎锤市场 .品牌众多 , 仅我们所知道的就有近百种之多 , 几乎囊括 了世界上绝大多数 品牌 . 河 .韩国水山、工兵等等。 锤 销 量 上 升 幅度 较 大 .其 它 如 日
SB机型介绍
![SB机型介绍](https://img.taocdn.com/s3/m/24c381b869dc5022aaea0044.png)
•SB40、SB43、SB45、•针对韩日和国内主要小型挖机设计,与6T性,工作稳定性很高。
•同等机型对比,水山SB40的打击力更强渠、狭小空间破碎等。
•超长的使用寿命,比一般品牌耐用2年。
•维修成本极低,做好日常保养,一般一年的维修费用在右(主要是更换密封件)。
•水山SB43主要用于配套两头忙,拥有各种证书国内厂家出口的指定产品,其产品的质量不言而喻。
•水山产品系列健全,水山SB43的出现改变了7-8用较小破碎锤的格局,与挖机更加合理的技术适应性7-8吨挖机工作时的液压系统。
•水山SB45主要配置于国内使用普遍的50装载机,近几年随着挖机的市场量增加,SB45展现的舞台也随之扩大,其力和低维修成本受到许多刚起步的小型石子场的青睐;状态•SB50大的打击力和耐用性是众多老用户一再选择的原因。
•SB50配用于12-16挖机的良好适配性更加能显示出其强大的工作效率打击力也经得起小型石子场的考验。
•配置SB50市场变得更加抢手。
•SB60、SB81N、SB81、SB81A•水山SB60主要适用于16-17吨的挖机。
由于像CAT315机型与之相适应,但水山SB60山的专业的研发能力和产品系列的健全可见一斑。
•由于国内适配主流机型不是16-17吨挖机且SB60高,因此目前客户需求较小。
•钎杆直径135mm的SB81N好的性价比和无与伦比的打击力用性及较长使用寿命•同等机型比较上,水山SB81N以其打击力让客户更容易拿到工程。
•相对于SB81N,钎杆直径140mm的SB81和SB81A产品,因此SB81及以上产品成为较发达地区拆除的主力。
•天玉这样的大型采石企业更加信任水山产品。
•SB81A与SB81在结构上的区别在于SB81A在性能上的区别在于SB81A用,更好的保护挖掘机。
••SB100、SB121、SB130、SB140、盖所有挖机配置,而是研发出SB100和SB121择,28吨左右的挖机选择SB100级的挖机则推荐SB121性能。
YC系列液压锤的结构特点与应用
![YC系列液压锤的结构特点与应用](https://img.taocdn.com/s3/m/a68f01fc866fb84ae55c8de3.png)
(液压英才网豆豆转载)液压锤属于冲击式液压振动装置,又称为破碎器、碎石器、液压镐等。
它主要用于对岩石、钢筋混凝土、沥青水泥路面、钢包炉渣及旧建筑物等坚硬物进行开采、破碎、清除、挖掘、打孔、拆除、地基夯实、打桩等作业,还可用于船舶表面的锈类,蚌类的清除,液压铆及工具厂锉刀的剁锉机头等。
总之,液压锤的应用使人们从繁重的体力劳动中解脱出来,它无需电源,是一种适合于野外作业与室内作业的理想的施工工具。
8 M1 o" {, T5 G' [YC系列液压锤根据作业对象不同,可分为单人操作手持式小锤液压锤和大型与挖掘机配套的液压锤。
如YC100型、YC180型手持式液压锤与风镐相比提高工效5倍,并具有振动小、噪声低等特点。
YC300、YC500、YC1000、YC2200、YC2800等大型机载式液压锤可与0.15m3~2.0m3液压挖掘机配套使用,由司机操作作业,非常方便。
在国外它已取代了二次爆破,提高工效2倍,如YC2200型液压锤每小时开石35m3。
YC系列液压锤已获国家实用新型专利,其中YC100型液压锤被国家科委列为“1995国家级科技重点推广计划项目”,并获省部级科技进步二等奖。
为迎接21世纪的到来,国家机械工业局发布了1999年《中国机械工业科技成果通报》,向国内、外推广这一优秀科技成果。
7 J+ c$ K4 c5 c6 n0 p2 y8 ]& Z, S0 e2液压锤的结构特点与性能参数YC系列液压锤结构简单,操作方便,如图所示,液压锤主要由阀芯1、锤头2、蓄能器3、活塞杆4、缸体5及钎杆6等零件组成。
由图中可以看出阀芯1与活塞杆4相互切换高速运动,并打击钎杆对外作功。
根据作业的对象不同,可以通过钎销方便地更换不同形状的钎杆以满足不同作业的要求。
三维网技术论坛6 O/ X, R6 {) Q0 [$ i% y6 V3 d在液压锤的锤体中设置了蓄能器节约能源,提高了液压锤的总效率。
液压破碎锤
![液压破碎锤](https://img.taocdn.com/s3/m/fe5744134431b90d6c85c755.png)
液压破碎锤〖报告前言〗液压破碎锤,又叫做液压破碎器或液压碎石器,日本、韩国多用此术语。
也有称之为液压锤,芬兰、德国的公司多用此术语。
我国的厂商与用户,有称之为液压破碎机的,也有称之为液压镐、液压炮、破碎头等等,我国国家标准的术语称之为液压冲击破碎器。
液压破碎锤是一种新型冲击振动机具,自上个世纪六十年代发明第一台液压破碎锤以来,经过近50年的研究发展,已经形成为一个庞大的产业。
液压破碎锤分手持式与机载式两大类,手持式可以广泛代替风镐作业;机载式与各类液压主机配套,主要与液压挖掘机配套使用,它广泛应用于冶金、矿山、铁路、公路、建筑、市政工程、房屋开发等领域,对岩石、混凝土、钢包、炉渣、冻土、冰块、水泥路面、桥墩、楼房等坚硬物进行开采、破碎、拆除等作业,还可以通过变换钎杆,用于铆接、除锈、振捣、夯实、打桩等作业中,应用领域十分广泛。
近几年,随着我国基础设施投资规模的不断扩大,引起了挖掘机市场的“井喷式”增长,这直接拉动了破碎锤市场的快速发展;另外,由于我国政府加大了对炸药使用的限制,使破碎锤产品受到市场的广泛青睐。
但是,由于目前我国破碎锤产品没有纳入国家相关部门的管理和统计,市场销量统计很不规范,市场发展比较混乱,品牌众多。
由此,行业中出现了诸多的针对破碎锤市场的分析、评论和报告,但都是鱼龙混杂,众说纷纭,不一而论。
针对这一情况,中国工程机械商贸网依据严谨的市场调研,出具了当前行业内更为科学和严谨的破碎锤市场分析报告——《2010-2012年中国液压破碎锤市场发展研究及前景预测报告》:——2009年中国各主要破碎锤品牌市场销售状况分析——2008-2009年中国破碎锤市场区域销售状况分析——世界破碎锤行业及市场发展状况分析——日本、韩国破碎锤市场发展状况分析——2010年中国主要破碎锤市场价格状况分析——2009-2010年中国破碎锤市场与挖掘机市场关联度分析——中国破碎锤市场品牌发展状况及市场竞争格局分析——未来中国破碎锤市场发展潜力及预测分析〖2010-2012年中国液压破碎锤市场发展研究及前景预测目录索引〗1、引言62、世界液压破碎锤市场现状及发展前景62.1 世界液压破碎锤行业主要品牌及发展分析72.1.1 世界主要破碎锤品牌状况分析82.1.2 世界主要破碎锤品牌的整合及发展102.2 世界破碎锤市场主要区域分布状况分析112.3 日本液压破碎锤市场发展状况分析122.4 韩国液压破碎锤市场发展状况分析133、中国液压破碎锤行业发展现状及前景分析153.1 中国液压破碎锤市场发展概况分析153.1.1 中国液压破碎锤行业发展历程153.1.2 中国液压破碎锤市场发展现状163.1.3 中国液压破碎锤市场竞争格局173.2 2000-2009年中国液压破碎锤市场分析173.2.1 2000-2009年中国破碎锤发展趋势分析173.2.2 2009年中国破碎锤企业销售状况分析183.2.3 2009年中国破碎锤市场结构分析193.2 中国液压破碎锤区域市场分布状况213.2.1 2008-2009年中国破碎锤区域销售状况213.3 中国液压破碎锤行业品牌发展趋势研究243.3.1 中国液压破碎锤行业的品牌发展现状243.3.2 中国液压破碎锤行业的品牌发展趋势254、液压破碎锤行业产品价格走势及影响因素分析254.1 2010年中国破碎锤市场产品价格状况分析254.2 钢材价格对破碎锤产品价格的影响分析284.2.1 2009年PPI指数降幅进一步缩小,企业生产成本趋于回升。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
液压破碎锤型号及选型(一)1、液压破碎锤的定义液压破碎锤已经成为液压挖掘机的一个重要作业工具,也有人将液压破碎锤安装在挖掘机,装载机(又称两头忙)或轮式装载机上进行破碎作业。
液压破碎锤,又叫做液压破碎器,日本、韩国多用此术语。
也有称之为液压锤。
我国的厂商与用户,有称之为液压破碎锤的,也有称之为液压镐、液压炮头、油锤等等。
名称虽然五花八门,但都是指的同一机具,这种机具是以液体静压力为动力,驱动活塞往复运动,活塞冲程时高速撞击钎杆,由钎杆破碎矿石、混凝土等固体。
本文将这种机具简称为液压锤。
现在液压锤市场十分兴旺,韩国、日本、德国、美国、芬兰、意大利等国的多种型号液压锤充斥我国市场。
国内也有一些厂家提供一些型号的液压锤产品。
液压锤的型号是销售商和用户都十分注意的重要信息,但型号究竟能告诉我们什么信息呢?2、液压锤型号以及其中数字的含义液压锤的型号一般由字母和数字组合而成。
型号的含义是什么,特别是型号中的数字究竟表示什么意思,下面我来解释一些公司液压锤型号以及其中数字的含义。
2.1型号中数字表示适用挖掘机的机重有一些公司的一些液压锤型号中的数字表示适用挖掘机的机重等级,如GB170型号中GB是韩国工兵公司的缩写,数字170表示此型号液压锤适用于机重为17t左右的挖掘机液压锤型号KB1500中的KB表示韩国工马公司破碎锤,数字1500表示适用挖掘机机重为15T。
SG1200表示是韩国广林产机公司的液压锤,适用挖掘机重量分别是12t左右。
F22是日本古河公司F系列液压锤,适用挖掘机重量分别是22T左右。
2.2型号中的数字表示适用挖掘机的斗容液压锤的型号SB50,SB表示韩国水山公司液压破碎锤,数字50表示适用挖掘机斗容为0.45~0.6m3,即0.5m3左右,以此类推。
2.3型号中的数字表示液压锤的钎杆直径是国内用户最常用的一般型号中的数字表示液压锤钎杆直径的范围,液压锤的型号HCB1400,HCB1550中的HCB表示韩国韩昌重工破碎锤,1400表示液压锤的钎杆直径为140mm,155mm。
如H120、H130是卡特彼勒(Caterpillar)公司液压锤,他们的实际钎杆直径分别115mm、130mm。
液压锤钎杆是液压锤直接破碎岩石或混凝土的工具,也没有统一的术语,有称之为钎杆的,也有称为镐钎。
3、液压锤的选型了解了液压锤型号中数字的含义,对挖掘机用户选型配套液压锤有很大的帮助。
3.1根据型号直接选配液压锤3.1.1按挖掘机机重选配液压锤如果液压锤型号中的数字表示了适用挖掘机的机重(整机质量),可以根据挖掘机机重与液压锤型号直接选配。
3.1.2按挖掘机斗容选配液压锤[1]如果液压锤型号中的数字表示了适用挖掘机的斗容,可以根据挖掘机斗容与液压锤型号直接选配。
第一部分下缸体总成下缸体总成包括以下配件:下缸体、内套、外套、扁销、挡销、内套销、外套销、出气孔螺丝、黄油嘴、卡簧、皮赛。
先把内外套对位后用压床压入下缸体,用内套销、外套销将内外套锁住。
再用皮赛和卡簧锁住。
装上黄油嘴和出气孔螺丝。
安装完之后在打击腔内涂适当的黄油。
组装完毕。
第二部分中缸体总成缸体总成主要包括以下配件:缸体、缸体调节器、窝头塞、钢丝螺套、油封、活塞、油封固定器等,缸体是破碎器的核心部分,在装配当中尤为重要。
组装如下:1、将缸体平放,将钢丝螺套用专用工具装在缸体的螺纹孔内,钢丝螺套端面要低于螺纹端面。
2、将缸体清洗干净,清洗缸体时要注意缸体内腔和油道孔的清洗,清洗完成之后用高压空气吹干。
用手电筒检查油道孔的清洁度。
3、安装油封,缸体下端并列三道油封,从外往里依次是防尘油封,主油封,缓冲油封。
油封安装前先将油封涂抹液压油,安装时方向不能反,缓冲油封是由油封和支撑环组成,支撑环有倒角的一面贴着油封,不能装反。
4、窝头塞装上O型圈,装到缸体上,窝头塞要拧紧,以防漏油。
5、将缸体吊放到下缸体上,将进出油口的接头装好,应该涂抹螺丝胶,将侧面和背面的窝头塞装好。
6、安装缸体调节器,缸体调节器上有一道O型圈和一道支撑环,用刀片将支撑环切出一道斜口,装在O型圈后面涂上润滑脂,安装在侧面,拧紧后再拆下,检查油封是否损坏,再检查接触压痕是否均匀,然后再拧紧,将缸体内腔喷上液压油,等待装活塞。
7、安装软衬套,软衬套上有五个油封,它们的直径相同,截径不同,要注意挑选。
将O型圈和软衬套涂上润滑脂,装在缸体上,等待安装上缸体。
8、活塞的安装,将活塞清洗干净后,压缩空气烘干,表面均匀喷上液压油,将活塞慢慢的放入缸体,不要碰到缸体内腔,装好后活塞要往复运动两到三次,以防装时压坏了油封。
9、活塞环(活塞固定器)的安装,外置阀活塞环内圈自上而下依次是:气封,两道斯特封。
外圈是两道带支撑环的O型圈。
注意活塞环上的油封先涂上液压油,斯特封带泄压油槽的端面对着压力油的方向,安装时斯特封不要折的太厉害,防止变形不复原。
外圈上端的油封有两道支撑环,下端只有一道支撑环,注意支撑环的安装位置。
内置阀内端自上而下依次是:气封,两道斯特封和易道抗磨环。
注意抗磨环的带泄油槽的一面背对着压力油方向。
外圈和上下端面各有一道0型圈。
将活塞环套在活塞上,敲击活塞环端面,使其进入,安装时注意不要损伤油封。
内置活塞的安装,将下端的O型圈放入,再装活塞,把活塞敲击到位,再将活塞上端的O型圈放好,安装到位后,在活塞端面倒入适量的液压油,装上定位销,等待安装氮气室。
第三部分主阀总成的组装外置主阀包括以下零件:阀座,阀芯,阀套,阀盖,六角塞,窝头塞,阀调节器。
将以上配件清洗干净,用高压空气吹干。
将阀套,阀座,阀芯,喷上液压油,组装到一起。
将阀盖油封装好,安装到阀座上,安装时注意不要损坏油封,将阀盖螺栓涂上机油,力矩扳手锁紧。
将窝头塞,六角塞加装密封圈后,打胶锁紧。
5、组装完后用手指伸进阀座内波动阀套,检查阀套运动是否顺畅。
6、将阀座平面的O型圈和支撑环涂润滑脂装好。
7、将主阀装在缸体上,阀座螺栓涂胶紧固。
8、阀调节器的安装。
阀调节器是用来调节破碎器的频率快慢。
将油封装好后拧到调节器空底后倒回2.5圈,用螺母锁紧,这是破碎器的标准频率。
内置阀包括阀芯、阀盖、阀套,将部件清洗风干,喷上液压油后组装在一起。
10、用手掌平压住阀的两端,慢慢反复倾斜2-3次,观察阀芯在阀套内流动是否流畅。
11、将阀盖的端面还O型圈涂上润滑脂装好。
双手平端主阀,将主阀放到主阀孔中,用手将阀盖压入。
内置阀的频率调节器安装在缸体上,安装和调整的方法与外置阀的一致第四部分蓄能器总成的组装蓄能器总成包括以下部件:蓄能器主体,蓄能器盖,震动板,蓄能器主件,蓄能器充气阀。
1、将蓄能器主件清洗吹干。
2、将蓄能器主件安装到主体后,涂螺栓胶锁紧。
3、将蓄能器圆形沟槽涂润滑脂,装好震动板和蓄能器盖,将螺栓涂螺丝胶,拧紧。
4、将蓄能器主体油封涂润滑脂装好。
将总成端到缸体上,螺栓涂胶力矩扳手锁紧。
将充气阀装好,充气到标准(60公斤)。
第五部分上缸体总成组装外置阀后端壳体包括以下配件:后壳,法兰座,对丝,氮气注入阀。
1、将部件清洗烘干。
2、氮气注入阀涂胶锁紧。
3、法兰座的油封涂润滑脂装好,然后装到后壳上,装法兰座是别损坏油封,螺栓涂胶锁紧。
将对丝涂胶装到法兰上。
4、将上缸体的O型圈涂上润滑脂装好。
外置阀的上缸体要将软衬套油封涂上润滑脂装好。
5、吊装上缸体目视与缸体对准,安放到缸体上,轻轻敲击上缸体,使其捏合到位。
在上缸体下降过程中要注意别损坏油封和软衬套。
第六部分贯穿螺栓总成的组装1、将螺栓清洗烘干。
2、将贯穿螺母放到缸体上。
3、将贯穿螺栓自上而下穿到螺栓孔里。
旋进半圆螺母。
注意螺栓应与半圆螺母下端相平。
4、贯穿螺栓六角螺母处涂胶打紧。
5、将破碎器放平,用风动扳手打紧,再用力矩扳手检测。
调试水山系列是16—18公斤,古河系列的是6—7公斤)。
锤的常见故障一。
不工作1。
后体氮气压力过高。
------调到标准压力。
2。
油温过低。
尤其是在北方的冬天。
-------增加加热设置。
3.截止阀没有打开。
------打开截止阀。
4.液压油不足。
--------加注液压油。
5.管路压力过低-------调整压力6.管路连接错误-----=正确连接7。
控制管路有问题------检查控制管路。
8。
换向阀卡死-------研磨9.活塞卡死------研磨10.钎杆与扁销卡死11.氮气压力过高------调到标准值二。
打击力过低1.工作压力过低。
流量不足------调整压力2.后体氮气压力过低--------调整氮气压力3.高压氮气压力不足------加到标准压力4.换向阀或活塞拉毛或间隙过大------研磨或更换5。
回油不畅—三。
打击次数不足1.后体氮气压力偏高------调到标准值2.换向阀或活塞拉毛------研磨3.回油不畅------检查管路4.系统压力过低------调到正常压力5.频率调节器没有调好-----调整6.液压泵性能低下-------校油泵四。
不正常打击1.压死时不能打击,抬起一点儿时能打击------内套磨损。
更换2.时快时慢-----清洗液压锤内部。
有时要研磨阀或活塞3.液压泵性能低下也会出现这种情况-----校油泵4.钎杆不标准-----更换标准钎杆五。
管路过渡震动1.高压氮气压力过低------加到标准2.皮碗破损------更换3.管路没有夹好------重新固定六。
漏油更换相关油封七。
漏气更换气封----检查管路破碎锤不响或破碎锤击打无力的检修方法?(打击问题)答:挖机输出压力不足(1)首先关闭回油管路,以及出油管路.(2)把出油管路从破碎器上取下来之后连接压力表,这里要十分注意小心以免造成人员伤亡.之后将压力表拧紧之后打开出油管路.压力表可用400斤左右气压表+油管堵头+车床加工而成造价:压力表150块堵头25块,加工10块!(3)检查压力启动发动机将油门调到9或者常用油门踩下破碎踏板(不要过猛,首先观察是否漏油)确认后持续踩下破碎踏板,观察压力表压力是否在200-230之间,建议老机器可偏高在210-240之间.如压力正常,说明挖掘机本身无故障.反之将压力调节到指定范围.破碎锤自身问题(1)将钎杆用力推感觉活塞是否卡死,抱出钎杆观察活塞是否破裂卡死,用手摸表面是否平整.如卡死属严重质量问题,要联系售后人员.(2)检查氮气减压箱6-10斤蓄能器60-75斤,减压箱气不足会造成破碎速度偏快,无力;蓄能器气不足会造成破碎无力在检查蓄能器气时,如有液压油从气嘴漏出说明氮器磨片破裂,将螺栓拆下更换,注意腔内清洁如上述原因均已排除,如下打开飞轮外壳4颗六角螺栓观察是否有异物(金属渣,橡皮渣,塑料等)卡死飞轮,清理完毕安装.故障处理实例一.破碎锤工作时突然无力(1)检查高低氮气室压力,在常温时补充适当的压力。
