如何正确选择和使用示波器探头
示波器探头怎么选择
1、选择适当的探头
由于广泛的示波器测量应用和需求，市场上可供选择的示波器探头很多，因此探头选择过程很容易引起混淆。
为减少大量的混淆及缩小选择过程，应一直遵守示波器制造商的探头建议，这一点非常重要！因为不同的示波器是有不同的带宽、上升时间、灵敏度和输入阻抗。
充分利用示波器的测量功能要求探头要与示波器的设计相匹配。
2、根据测量需求选择
此外，探头选择过程应考虑测量需求。
您要测量哪些项目？是电压？电流？还是光信号？通过选择适合信号类型的探头，可以更快地获得直接测量结果。
3、根据信号幅度选择
另外，要考虑测量的信号幅度。
它们是否位于示波器的动态范围内？如果不是，必需选择可以调节动态范围的探头。
一般来说，这通过使用10X或更高的探头进行衰减来实现。
要保证探针上的带宽或上升时间应超过计划测量的信号频率或上升时间。
要记住，非正弦曲线信号具有重要的频率成分或谐波，其可能会在很大程度上超过信号的基频。
例如，为了测量包括100MHz方形波的第5个谐波，您需要探针上的带宽为500MHz的测量系统。
类似的，示波器系统的上升时间应该比计划测量的信号上升时间快3-5倍。
4、尽量选高电阻低电容探头
另外，应一直考虑示波器探头可能导致的信号负载。
尽量使用高电阻、低电容探头。
对大多数应用，带有20pF或更低电容的10M探头应为信号源负载提供充足的保证。
但是，对某些高速数字电路，您可能需要转向有源探头提供较低的电容。
示波器探头使用注意事项,示波器探头的选择
示波器探头使用注意事项,示波器探头的选择于泰克《探头ABC》）4. 为避免测量误差，请务必在测量前对探头进行检验和校准，探头衰减补偿的校准原理和方法我们在前面已经介绍过，这里不再赘述。
5. 对于高压测试，要使用专用高压探头，分清楚正负极后，确认连接无误才能通电开始测量。
6. 对于两个测试点都不处于接地电位时，要进行“浮动”测量，也称差分测量，要使用专业的差分探头。
最佳示波器探头的选择探头的特性和特点中最重要的参数就是带宽和输入阻抗，它们既要与示波器的带宽和输入阻抗匹配，又要将对被测电路的影响减到最小。
因此选择探头时要综合考虑。
5.1 带宽和上升时间探头的带宽或上升时间要等于或优于示波器的带宽。
如果观察纯正弦信号，探头带宽等于被测信号频率的最高值即可；如观察非正弦信号，探头带宽应能容纳被测信号的基波和最重要谐波分量。
为精确地测量脉冲的上升时间和下降时间，系统的上升时间（示波器和探头之和）应该比要测量的最快的上升时间快3-5 倍。
5.2 阻抗匹配探头的输入阻抗要与所用示波器的输入阻抗匹配，另外对被测电路的负载作用最少。
对于低输入阻抗的示波器，应选择有源探头或50Ω输入阻抗的探头；对于高输入阻抗的示波器，应选择×10的探头。
例如示波器的输入阻抗是1MΩ/10pF,探头输入阻抗最好是10MΩ/1pF，这样的探头既有10 倍的信号衰减，对被测信号的负载很轻，又能与示波器输入阻抗匹配。
5.3 负载作用减轻探头对被测电路的负载作用。
除了选择输入阻抗高的探头外，还有记住探头输入阻抗随频率成反比例下降。
5.4 时间延迟的影响每种探头对被测信号的延迟时间存在差异，在进行差分测量以及时间（或相位）一致性测量时，最好使用2 个型号相同和电缆长度相等的探头。
5.5 良好的接地探头的额定频率特性是在同轴系统内测得的结果。
在实际电路应用时，往往探头处于非同轴匹配的系统内，。
力科示波器探头使用指南
引言：本文是力科示波器探头使用指南的第二部分，旨在帮助用户了解力科示波器探头的使用方法和技巧。
在本文中，我们将介绍力科示波器探头的基本原理、选择和连接方法、调节和校准技巧，以及一些常见问题的解决方法。
概述：力科示波器探头是一种用于测量电路中的电压和信号的设备，它可以将电压和信号转换为示波器可读取的波形图。
正确使用力科示波器探头可以提高测量的准确性和稳定性，确保测试结果的可靠性。
正文内容：一、力科示波器探头的基本原理1.探头的结构和工作原理2.探头的频响特性和灵敏度3.探头的衰减和放大功能4.探头的输入和输出阻抗二、力科示波器探头的选择和连接方法1.探头的不同类型和规格2.根据测试对象和电路条件选择合适的探头3.探头的连接方法和注意事项4.使用配套的适配器和接头进行连接三、力科示波器探头的调节和校准技巧1.校准示波器探头的接地引线2.调整示波器的垂直和水平灵敏度3.校准示波器探头的频响特性和衰减系数4.使用示波器的自动校准和校准信号源进行校准四、力科示波器探头常见问题的解决方法1.探头引线和连接器的故障排除2.探头频响特性不一致的解决方法3.探头衰减和放大功能失效的解决方法4.探头引入的干扰和噪音问题的解决方法5.探头与被测电路之间的匹配问题的解决方法五、总结本文介绍了力科示波器探头的基本原理、选择和连接方法、调节和校准技巧，以及一些常见问题的解决方法。
正确使用示波器探头对于准确测量和分析电路中的信号非常重要，希望本文对用户能够有所帮助。
在实际使用过程中，用户还应根据具体需求和测试条件进行进一步的实践和调试，以获得更准确的测量结果。
示波器的正确使用方法
示波器的正确使用方法
示波器是一种常用的电子测量仪器，用于观察电信号波形的变化。
然而，如果不正确使用示波器，可能会导致误读或损坏仪器。
以下是示波器的正确使用方法：
1.选择合适的探头。
不同的探头适用于不同的频率和信号类型。
应该根据所测量的信号类型和频率来选择合适的探头。
2.调整示波器的时间基准。
示波器的时间基准决定了信号在屏幕上的显示速度。
应该根据信号的频率和波形来选择合适的时间基准。
3.调整示波器的垂直增益。
垂直增益决定了信号在屏幕上的纵向显示大小。
应该根据信号的幅值来选择合适的垂直增益。
4.调整示波器的触发电平。
触发电平决定了示波器何时开始显示信号。
应该根据信号的波形来选择合适的触发电平。
5.调整示波器的扫描模式。
扫描模式决定了信号在屏幕上的显示方式。
应该根据信号的波形和需要观察的细节来选择合适的扫描模式。
6.避免电路短路。
使用示波器时，应该确保电路中没有短路情况。
否则，示波器可能会受到损坏。
7.保持示波器清洁。
示波器的屏幕应该经常清洁，以确保信号显示的清晰度。
同时，应该保持示波器的工作环境清洁，避免灰尘和湿气对仪器的影响。
通过正确使用示波器，可以准确地观察电信号波形的变化，从而更好地进行电子测量和维修工作。
- 1 -。

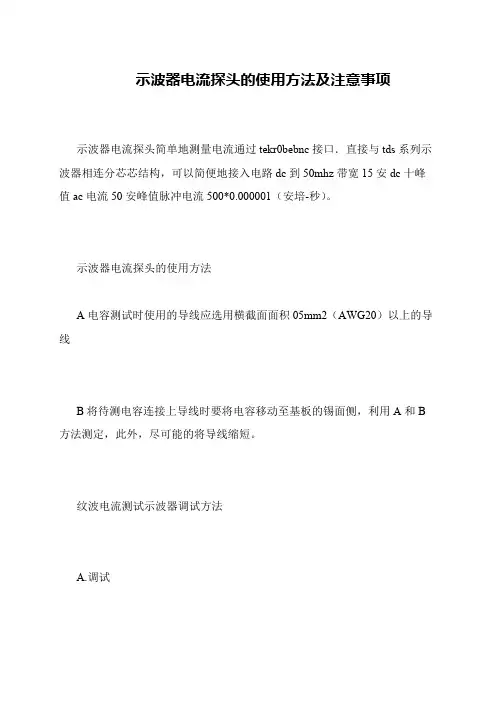

示波器电流探头的使用方法及注意事项
1.将对应的测试通道探头设置为电流，选择测是耦合直流档位。 2 将宽带选为 20MHZ。 3 调试示波器屏幕显示测量值均方根最大值峰峰值频率四个测量项目。 B 纹波电流测试前需对电流探头进行消磁调试。 示波器电流探头注意事项 1.通过对损坏电流探头的故障分析，发现容易损坏的探头部位大致有： 2.与电流放大器连接的电路板； 3.电的外观损坏； 6.电缆线断路。 7.电流探头损坏的原因，预防损坏的方法及使用说明上述五个部分损坏的 原因可归纳如下： 8.电流放大器开电后，插拔电流探头而引起的电路板损坏。 9.预防损坏的方法：-切记不要带电插拔电流探头 10.磁环是易碎的材料，掉地或使用时用力过猛都容易使它破损。有损伤/ 损坏的磁环会造成测试不准或不能再测出电流。 11.预防损坏及使用的方法：-使用时避免掉地或用力过猛 12.磁环线圈比较细，过流会导致线圈烧毁。
示波器电流探头的使用方法及注意事项
示波器电流探头简单地测量电流通过 tekr0bebnc 接口．直接与 tds 系列示 波器相连分芯芯结构，可以简便地接入电路 dc 到 50mhz 带宽 15 安 dc 十峰 值 ac 电流 50 安峰值脉冲电流 500*0.000001（安培-秒）。 示波器电流探头的使用方法 A 电容测试时使用的导线应选用横截面面积 05mm2（AWG20）以上的导 线 B 将待测电容连接上导线时要将电容移动至基板的锡面侧，利用 A 和 B 方法测定，此外，尽可能的将导线缩短。 纹波电流测试示波器调试方法 A.调试
13.预防损坏的方法：-使用时避免负载过流。 14.电流夹子不对齐，裂痕都会使测试不准或无法测出电流。注意，推动 夹子过程要小心。 15.。预防损坏的方法：-使用时电流夹子要对齐。注意，并在推动夹子过 程时要小心 16.电缆线被太使劲拉、扭等会容易损坏。 17.预防损坏的方法：-使用时电缆线不要太使劲拉、扭等。
物理实验中如何正确使用示波器
物理实验中如何正确使用示波器引言：物理实验是锻炼学生动手能力和实践思维的重要环节。
在物理实验中，示波器是一种基础工具，用于测量和观测电信号的波形和变化。
然而，正确地使用示波器是至关重要的，本文将探讨物理实验中如何正确使用示波器的方法和技巧。
一、正确接线在使用示波器之前，正确接线是非常重要的。
首先，将信号源的正极连接到示波器的“+”输入端，将信号源的负极连接到示波器的“-”输入端。
其次，确保接线牢固可靠，避免引起误差或不良的测量结果。
最后，留意示波器上的耐压范围，确保输入信号不会超出示波器的工作范围。
二、调节示波器参数在进行实验前，必须正确地调节示波器的各项参数，以便得到准确的波形显示。
首先，调节示波器的水平扫描速度，以便观测到完整的信号波形。
其次，调节示波器的垂直灵敏度，使得信号波形占据整个显示屏幕，避免波形过大或过小，以及失真变形。
此外，还可以根据实际需要，调节示波器的触发电平和触发方式，以便实现特定条件下的波形捕捉和观测。
三、选择合适的探头在使用示波器时，正确选择和使用合适的探头也是非常重要的。
不同类型的探头适用于不同的测量要求。
例如，1X探头适用于低频信号测量，而10X探头适用于高频信号测量。
正确选择探头有助于提高信号的测量精度，并避免信号损失和失真。
此外，还应注意保持探头和信号源之间的良好接触，避免产生干扰或误差。
四、观察和分析波形特征在测量到信号波形后，正确观察和分析波形特征是进一步理解实验现象的关键。
首先，应该注意观察波形的振幅、周期、频率和相位等参数，并结合实验目的进行分析。
其次，可以对波形进行测量和计算，如峰-峰值、平均值、周期和频率等。
此外，还可以使用示波器上的功能键进行数据采集、波形存储和测量结果的读取等操作，以便更加方便和准确地分析信号波形。
结论：正确地使用示波器是物理实验中的一项基本技能。
通过正确接线、调节示波器参数、选择合适的探头以及观察和分析波形特征，可以获得准确、可靠的实验结果，并进一步探索物理世界的奥秘。
使用示波器进行信号测量的技巧和注意事项
使用示波器进行信号测量的技巧和注意事项信号测量在电子领域中扮演着非常重要的角色，而示波器则是信号测量中不可或缺的工具。
它可以将电信号转化为可视化的波形，帮助工程师们分析和判断信号的特性。
然而，在使用示波器进行信号测量时，仍然有一些技巧和注意事项需要我们牢记。
首先，在使用示波器进行信号测量之前，我们需要了解一些基本概念。
示波器主要有两种类型：模拟示波器和数字示波器。
模拟示波器是早期使用的一种示波器，它能够测量连续时间的信号。
而数字示波器则通过模数转换将连续时间的信号转化为离散时间的信号，然后通过数字处理进行测量和分析。
在实际应用中，数字示波器的使用更加广泛，因为它具有更高的测量精度和更多的功能。
在进行信号测量时，我们需要注意一些技巧。
首先是选择适当的示波器探头。
探头是示波器连接到被测信号源的接口，它能够准确地采集信号，但也会对信号造成一定的影响。
对于高频信号的测量，我们应该选择带宽较宽的高频探头，以确保测量结果的准确性。
而对于低频信号的测量，则可以选择带宽较窄的低频探头。
其次是选择合适的触发模式。
触发模式是示波器在采集信号时的触发条件。
合适的触发模式可以帮助我们捕捉到特定的信号特征。
常见的触发模式有边沿触发、脉宽触发等。
在选择触发模式时，我们需要根据被测信号的特征来确定合适的触发条件，并进行相应的设置。
此外，在进行信号测量时，还需要关注示波器的校准。
示波器的校准是确保测量结果准确性的重要步骤。
我们可以通过连接已知的标准信号源来校准示波器，以确保它能够准确地测量信号。
另外，还需要定期对示波器进行校准，以确保其长期的测量准确性。
在实际的信号测量中，我们还需要注意一些细节。
首先是地线的连接。
示波器的地线是将示波器和被测点之间的地势进行连接的重要部分。
在连接地线时，我们需要注意保持地线的短小和低阻抗，以减小干扰对信号测量的影响。
另外，我们还需要关注信号的耦合方式。
示波器的耦合方式有直流耦合和交流耦合两种。
利用示波器进行频率测量的注意事项
利用示波器进行频率测量的注意事项创新技术的发展为频率测量提供了更加便捷和精确的工具，而示波器作为一种重要的电子测量设备，在频率测量中有着广泛的应用。
但是，在使用示波器进行频率测量时，我们需要注意一些事项，以确保测量结果的准确性和可靠性。
首先，选择合适的探头是测量频率的关键。
一般来说，由于示波器的输入阻抗较高，探头的输入阻抗也需要尽可能高，以避免对被测电路的干扰。
因此，选择具有高输入阻抗的探头是非常重要的。
此外，还需要根据实际测量情况选择合适的探头类型，如被测信号频率范围、电压等级等。
其次，要注意示波器的触发方式。
触发是示波器测量中的一个关键参数，它决定了示波器在扫描时何时开始记录数据。
在频率测量中，正确设置触发条件可以帮助我们准确地测量信号的周期或频率。
一般来说，如果要测量周期较长的信号，我们可以选择“外部触发”的方式，将外部信号作为触发源，以确保触发时机的准确性。
另外，示波器的采样率也是需要注意的因素。
采样率决定了示波器对信号的采样精度，直接影响到频率测量的准确性。
一般来说，为了保证准确的频率测量结果，应该选择具有较高采样率的示波器。
同时，如果被测信号的频率较高，示波器的带宽也要相应增加，以避免信号失真带来的测量误差。
除此之外，还需要注意示波器的校准和调整。
示波器作为一种精密的测量设备，需要经常进行校准和调整，以确保其测量结果的准确性和稳定性。
在频率测量中，校准示波器的时间基准和垂直增益是非常重要的步骤，可以通过内置的校准功能或者外部标准信号源进行校准。
同时，为了减小测量误差，我们还可以采取一些附加措施。
例如，可以在测量前对被测信号进行滤波处理，以去除频率分量中的杂散信号；可以在测量时增加平均值处理，以提高测量结果的稳定性；还可以检查示波器的通道匹配情况，以减小不同通道之间的干扰等。
总之，利用示波器进行频率测量时，我们需要注意选择合适的探头、正确设置触发方式，以及注意采样率、校准和调整等方面的问题。
示波器的使用与检测技巧(关于示波器的使用与检测技巧的简介)
示波器的使用与检测技巧(关于示波器的使用与检测技巧的简介)示波器是电子工程师在电路测试和故障排查中经常使用的工具。
它可以将电信号转换为波形图，用于观察信号的幅度、频率、相位和时间等特性。
以下是关于示波器的使用和检测技巧的简介：1.选择合适的示波器：根据需要测量的信号类型和频率范围选择示波器。
有数字示波器（DSO）和模拟示波器（AO）两种类型，DSO适用于大多数应用，而AO适用于高频和高速采样的应用。
2.连接正确的探头：示波器的探头用于连接测试电路和示波器输入端。
确保选择适当的探头，正确连接并校准以获得准确的测量结果。
3.设置适当的时间和电压基准：根据待测信号的特性设置示波器的时间和电压基准。
时间基准决定波形图的横向时间刻度，而电压基准决定波形图的纵向电压刻度。
4.调整触发器：触发器用于确定示波器何时开始记录波形图。
调整触发器模式和触发电平以捕获所需的波形。
5.使用自动测量功能：大多数示波器配备了自动测量功能，可以自动测量波形图的特性，如频率、周期、峰值、峰峰值等。
利用这些功能可以快速获取所需的测量结果。
6.分析波形：仔细观察和分析波形图，以了解信号的特性。
可以测量波形的上升时间、下降时间、占空比等参数，进一步了解信号的质量和稳定性。
7.使用存储和触发功能：如果需要分析长时间的波形变化或者捕获特定的信号事件，可以使用示波器的存储和触发功能。
这些功能允许用户选择存储的波形数量和触发条件，以便更好地分析信号。
8.正确地地接地：良好的接地是准确测量信号的关键。
在接地时，确保信号源与示波器地线之间没有过长的导线，以防止信号损耗和噪声干扰。
总结起来，使用示波器需要正确选择设备、合适连接探头、调整基准、使用自动测量、正确分析波形和触发事件，并注意良好的接地，以获得准确的结果。
教你如何使用示波器的探头(校准、夹子和接线)
教你如何使用示波器的探头（校准、夹子和接线）
最简单的探头是连接被测电路与电子示波器输入端的一根导线，复杂的探头由阻容元件和有源器件组成。
简单的探头没有采取屏蔽措施很容易受到外界电磁场的干扰，而且本身等效电容较大，造成被测电路的负载增加，使被测信号失真。
1. 探头一般是以两条一个包装，因为现在的示波器都是双通道以上的，为了区分两个通道同时测量时探头，在每根探头上都做好了区分标色，比如色环。
2. 拿到探头，先要校准，什么样的探头需要标准呢？除无衰减的探头（1:1）外，都需要校准。
校准是探头首次与一台示波器使用时必需要校准，换不同的台示波器测量时，都要校准。
3. 校准后的探头可进入测量，测量时，请注意，在不知道被测电路电压情况下，尽可能的选择探头衰减档位，这样预防高电压损坏示波器。
4. 在测试晶振等高阻抗电路时，也就是说电路对测量负载有影响时，要选择探头衰减档位测量，因为衰减档位的阻抗很高，一般10:1的探头是10M，100:1的探头是100M。
5. 测试电路时，要确保探头的接地线接地可靠，特别是高压探头没高压时更要注意，接地线的接地位置也会影响测量精度。
6. 探头内部有电子元件，所以也有耐压参数，不可以超出耐压值，否则不但会损坏探头，还可能会直接损坏示波器。
7. 探头的带宽，高频率的探头能兼容低频率的，但低频率不能测试的高频率，在选择探头时，尽量选择大于示波器的带宽，
8. 探头测试尽量选择衰减档，衰减档有电路补偿，保证测量的波形失真小，还原度高。
9. 探头前端有一个测试钩，有人为了方便，把测试钩直接钩位电路测量，这样会影响测试精度，特别在电压低及频率高的情况下影响更大，因为测试钩那段没有屏蔽，干扰很大。
示波器探头安全使用的原则 示波器如何操作
示波器探头安全使用的原则示波器如何操作不要随便用单个探头去测量电路中的非接地元件的两端电压，那样极易造成地线短路。
地线简单短路的原因是：1）示波器探头的地线夹与示波器线的地在示波器内部已经连不要随便用单个探头去测量电路中的非接地元件的两端电压，那样极易造成地线短路。
地线简单短路的原因是：1）示波器探头的地线夹与示波器线的地在示波器内部已经连在一起了。
2）大多数测量仪器（除了稳压电源）的电源线地，信号线地在仪器内部都是连在一起的。
3）不同仪器的地也通过电源插排连在一起了。
示波器探头安全使用的几条原则：1）两个示波器通道的探头地，从安全考虑，可以只接一个（反正在示波器内部它们是相连的），并且接在地电平上。
2）假如确需使用两个地线夹（例如测量高频信号），则确定要保证两个地线夹连的都是地电平。
3）假如要用示波器探头测量浮地信号，可以是用两探头信号相减的方法。
示波器探头不接地可能导致电路错误甚至是短路。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
示波器是一种用途特别广泛的电子测量仪器。
它能把肉眼看不见的电信号变换成看得见的图像，便于人们讨论各种电现象的变化过程。
使用注意事项：仪器操作示波器是一种用途特别广泛的电子测量仪器。
它能把肉眼看不见的电信号变换成看得见的图像，便于人们讨论各种电现象的变化过程。
使用注意事项：仪器操作人员的安全和仪器安全，仪器在安全范围内正常工作，保证测量波形精准、数据牢靠，应注意：1．通用示波器通过调整亮度和聚焦旋钮使光点直径最小以使波形清楚，减小测试误差；不要使光点停留在一点不动，否则电子束轰击一点宜在荧光屏上形成暗斑，损坏荧光屏。
示波器使用方法和步骤及相关注意事项 示波器常见问题解决方法
示波器使用方法和步骤及相关注意事项示波器常见问题解决方法示波器是一种用途特别广泛的电子测量仪器。
它能把肉眼看不见的电信号变换成看得见的图像，便于人们讨论各种电现象的变化过程。
示波器利用狭窄的、由高速电子构成的电子束，打在涂有荧光物质的屏面上，就可产生细小的光点（这是传统的模拟示波器的工作原理）。
在被测信号的作用下，电子束就相像一支笔的笔尖，可以在屏面上描绘出被测信号的瞬时值的变化曲线。
利用示波器能察看各种不同信号幅度随时间变化的波形曲线，还可以用它测试各种不同的电量，如电压、电流、频率、相位差、调幅度等等。
示波器使用方法用示波器能察看各种不同电信号幅度随时间变化的波形曲线，在这个基础上示波器可以应用于测量电压、时间、频率、相位差和调幅度等电参数。
下面介绍用示波器察看电信号波形的使用步骤。
1、示波管和电源系统（1）电源（Power）：示波器主电源开关。
当此开关按下时，电源指示灯亮，表示电源接通。
（2）辉度（Intensity）：旋转此旋钮能更改光点和扫描线的亮度。
察看低频信号时可小些，高频信号时大些。
（3）聚焦（Focus）：聚焦旋钮调整电子束截面大小，将扫描线聚焦成清楚状态。
（4）标尺亮度（Illuminance）：此旋钮调整荧光屏后面的照明灯亮度。
正常室内光线下，照明灯暗一些好。
室内光线不足的环境中，可适当调亮照明灯。
2、荧光屏依据被测信号在屏幕上占的格数乘以适当的比例常数（V/DIV，TIME/DIV）能得出电压值与时间值。
依据输入通道的选择，将示波器探头插到相应通道插座上，示波器探头上的地与被测电路的地连接在一起，示波器探头接触被测点。
示波器探头上有一双位开关。
此开关拨到“X1”位置时，被测信号无衰减送到示波器，从荧光屏上读出的电压值是信号的实际电压值。
此开关拨到“X10”位置时，被测信号衰减为1/10，然后送往示波器，从荧光屏上读出的电压值乘以10才是信号的实际电压值。
3、垂直偏转因数和水平偏转因数每个波段开关上往往还有一个小旋钮，微调每档垂直偏转因数。
示波器的使用注意事项
示波器的使用注意事项示波器是一种用于测量电信号的仪器，它可以显示电信号的波形和频率。
在使用示波器时，需要注意以下几点：1. 选择合适的示波器在选择示波器时，需要根据测量的信号类型和频率来选择合适的示波器。
如果测量的是高频信号，需要选择带宽较高的示波器；如果测量的是低频信号，可以选择带宽较低的示波器。
此外，还需要考虑示波器的采样率、分辨率、垂直灵敏度等参数。
2. 连接正确的探头示波器的探头是用来连接被测电路的，因此需要选择正确的探头。
一般来说，探头分为两种类型：被动探头和主动探头。
被动探头适用于低频信号的测量，而主动探头适用于高频信号的测量。
在连接探头时，需要注意探头的接口类型和接线方式，确保连接正确。
3. 设置合适的触发模式示波器的触发模式有多种，包括自动触发、单次触发、边沿触发等。
在进行测量时，需要选择合适的触发模式，以确保测量结果的准确性。
例如，如果测量的是周期性信号，可以选择边沿触发模式，以确保每次测量都在信号的同一位置。
4. 调整合适的时间基准示波器的时间基准是用来控制水平方向上的扫描速度的，它的单位通常是秒。
在进行测量时，需要根据信号的频率和周期来调整时间基准，以确保波形能够完整地显示在屏幕上。
如果时间基准设置过小，波形会显示得很快，难以观察；如果时间基准设置过大，波形会显示得很慢，也难以观察。
5. 调整合适的垂直灵敏度示波器的垂直灵敏度是用来控制垂直方向上的放大倍数的，它的单位通常是伏特。
在进行测量时，需要根据信号的幅值来调整垂直灵敏度，以确保波形能够完整地显示在屏幕上。
如果垂直灵敏度设置过小，波形会显示得很小，难以观察；如果垂直灵敏度设置过大，波形会显示得很大，也难以观察。
6. 避免电路短路在连接示波器时，需要避免电路短路，以免损坏被测电路和示波器。
在连接探头时，需要确保探头的接线正确，避免接错或接反。
在进行测量时，需要避免将探头接触到电路的两个导体上，以免短路。
7. 避免电路过载在进行测量时，需要避免电路过载，以免损坏被测电路和示波器。
示波器的衰减器和探头选择指南
示波器的衰减器和探头选择指南示波器是电子工程师在电路调试、信号测量和波形观察中经常使用的仪器。
为了获得准确可靠的测量结果，合理选择示波器的衰减器和探头至关重要。
本文将为您介绍如何选择适合的衰减器和探头，以确保测量结果的准确性和可靠性。
一、衰减器的选择衰减器在示波器的输入端起到减小输入信号幅度的作用，常见的衰减器有10：1和100：1两种。
选择衰减器时需要考虑被测信号的幅度范围以及示波器的输入灵敏度。
1. 幅度范围：首先，了解被测信号的幅度范围非常重要。
如果被测信号幅度较小，推荐使用10：1衰减器；而对于较大幅度的信号，则应选择100：1的衰减器。
通过选择合适的衰减器可以将被测信号放大到示波器输入范围内，确保测量结果的准确性。
2. 输入灵敏度：示波器的输入灵敏度是另一个需要考虑的因素。
输入灵敏度指的是示波器能够显示的最小输入电压。
一般来说，示波器的输入灵敏度越小，其能够显示的幅度范围就越大。
因此，在选择衰减器时，应根据示波器的输入灵敏度来确定是否需要衰减器以及选择哪种衰减器。
二、探头的选择探头是将待测电路与示波器连接的关键部件，对于正确选择探头也有一些要点需要注意。
1. 带宽：探头的带宽是指探头能够传输的电信号频率的上限。
一般来说，探头的带宽应大于被测信号的最高频率。
选择探头时应注意探头的带宽是否满足被测信号的频率要求，以避免信号失真和衰减。
2. 输入阻抗：示波器的输入阻抗与探头的输入阻抗之间应保持一致，以减小测量误差。
常见的示波器输入阻抗有1兆欧姆和50欧姆两种，探头的输入阻抗应与示波器匹配，避免阻抗不匹配带来的误差。
3. 补偿：一些探头具有可调节的补偿功能，通过补偿可以更好地调整探头的响应。
在使用这类探头时，需要根据被测信号的频率进行补偿调整，以保证测量结果的准确性。
4. 抗干扰性：有些环境会产生电磁干扰或磁场干扰，为了保证测量结果的可靠性，选择抗干扰性较好的探头是很重要的。
一些高质量的探头具有抗干扰的设计，能够减小干扰信号对测量结果的影响。
示波器使用指导书
示波器使用指导书一、简介示波器是一种用来观察和测量电信号波形的仪器，广泛应用于电子、通信、计算机等领域。
本指导书旨在帮助用户了解示波器的基本原理和操作，帮助用户正确、高效地使用示波器。
二、示波器的基本原理示波器通过将电信号转换为可见的波形图形，以便用户能够对信号进行准确的测量和分析。
示波器主要由探头、垂直放大器、水平放大器、触发器和显示器等部分组成。
1. 探头探头是示波器的重要组成部分，用于将被测信号引入示波器。
在选用探头时，需要根据被测信号的特点选择相应的探头，并正确地连接到示波器的输入端。
2. 垂直放大器垂直放大器用于调节示波器的垂直放大倍数，即信号在屏幕上显示的高度。
通过调节垂直放大倍数，用户可以观察到不同幅度的信号波形。
3. 水平放大器水平放大器用于调节示波器的水平放大倍数，即信号在屏幕上显示的宽度。
通过调节水平放大倍数，用户可以观察到不同时间段内的信号变化情况。
4. 触发器触发器用于稳定显示信号波形，使之呈现出重复性较好的波形图形。
用户可以根据需要调节触发器的阈值和触发模式，以获得稳定的波形显示。
5. 显示器显示器是示波器的核心部分，用于显示被测信号的波形图形。
通过观察显示器上的波形，用户可以进行信号分析、波形比较等操作。
三、示波器的操作步骤1. 接通电源在使用示波器之前，首先要确保示波器的电源稳定可靠。
将示波器的电源插头插入电源插座，并将示波器的电源开关打开。
2. 连接探头选择适当的探头，并根据被测信号的特点将探头正确地连接到示波器的输入端口。
注意探头的接地引线需要正确连接，以确保准确测量。
3. 调节垂直放大器根据被测信号的幅度范围，调节示波器的垂直放大倍数，使信号波形在显示器上适当放大，确保波形显示清晰可见。
4. 调节水平放大器根据被测信号的时间范围，调节示波器的水平放大倍数，使信号波形在显示器上适当放宽，确保波形显示完整。
5. 设置触发器根据被测信号的特点，设置触发器的阈值和触发模式，以获得稳定的波形显示。
示波器的使用注意事项
示波器的使用注意事项示波器是一种用来观察电信号波形的仪器，常用于电子、通信、计算机等领域。
正确使用示波器可以提高工作效率，保证测量结果的准确性。
下面是示波器使用的一些注意事项：1. 注意安全：使用示波器时，要注意电流、电压等的分级，选择正确的电压档位，并确保接线正确，以避免对人员和设备产生安全风险。
2. 选择合适的带宽：示波器的带宽决定了能够观测到的信号频率范围，选择合适的带宽可以避免信号失真和频率截断的情况。
3. 设置合适的触发模式和触发电平：示波器的触发模式有边沿触发、脉冲触发、视频触发等，根据测量需求选择合适的触发模式。
同时，根据信号波形的特点，设置合适的触发电平，确保波形稳定显示。
4. 注意地线的连接：示波器的地线应正确连接到测量对象的地点，以保证准确的测量结果。
5. 校准示波器：在使用示波器之前，应该对示波器进行校准，保证测量结果的准确性。
定期进行校准，以确保示波器的测量精度。
6. 选择合适的探头：示波器通常需要使用探头进行测量，选择合适的探头对于保证测量的准确性至关重要。
不同类型的探头适用于不同类型的测量信号，如电压、电流、差分信号等。
7. 了解示波器功能：示波器具有多种功能，如自动测量、数据存储、频谱分析等，熟悉并灵活运用这些功能，可以提高工作效率。
8. 注意信号接口的阻抗匹配：示波器的输入阻抗要和被测电路的输出阻抗相匹配，以避免因阻抗失配导致的测量误差。
9. 预防静电干扰：示波器是非常敏感的仪器，在处理示波器和测量对象时，要注意防止静电干扰，避免对示波器和测量对象造成损坏或误差。
10. 妥善保存数据和波形：在测量过程中产生的数据和波形，应妥善保存，以备后续分析和比对。
使用示波器进行电信号测量的技巧
使用示波器进行电信号测量的技巧电信号测量是电子工程领域中的重要环节，而示波器作为一种常用的测试仪器，可以帮助工程师们准确测量和分析电信号的波形、频率、幅度等参数。
本文将介绍一些使用示波器进行电信号测量的技巧，以帮助读者更好地应用示波器进行工作。
一、选择合适的示波器在使用示波器进行电信号测量之前，首先需要选择一款合适的示波器。
示波器的选择应根据测量的需求来确定，例如需要测量高频信号，则需要选择带宽较高的示波器；如果需要测量微弱的信号，则需要选择噪声较低的示波器。
此外，示波器的采样率、垂直分辨率等参数也需要考虑。
因此，在选择示波器时，要综合考虑测量需求和示波器的技术指标。
二、正确设置示波器的触发模式示波器的触发模式是指示波器在何种条件下开始采集信号并显示波形。
正确设置示波器的触发模式可以帮助我们获得稳定的波形。
通常，示波器的触发模式有边沿触发、脉冲触发、视频触发等多种模式。
在选择触发模式时，需要根据测量对象的特点进行选择，并根据需要调整触发电平、触发沿等参数，以确保触发条件的准确性。
三、合理选择示波器的探头示波器的探头是连接示波器和被测电路的重要组成部分。
探头的选择对于测量结果的准确性和稳定性有着重要影响。
一般来说，示波器的探头有不同的带宽和阻抗匹配等特性。
在选择探头时，需要根据被测信号的频率范围和电路的特性来确定。
此外，还需要注意探头的接地方式，以避免引入干扰。
四、合理设置示波器的水平和垂直参数示波器的水平和垂直参数的设置对于正确显示和测量信号波形起着重要作用。
水平参数包括时间基准、水平缩放等，可以帮助我们调整波形的水平位置和显示范围。
垂直参数包括垂直缩放、垂直偏移等，可以帮助我们调整波形的垂直位置和显示幅度。
在设置这些参数时，需要根据被测信号的幅度和频率范围来调整，以确保波形的清晰度和准确性。
五、注意示波器的地线和接地问题示波器的地线和被测电路的接地之间的连接方式对于测量结果的准确性和稳定性有着重要影响。
示波器高压探头使用方法
示波器高压探头使用方法
示波器高压探头是一种用于测量高电压的仪器，通常用于测量高压电源、电机和变压器等电气设备。
使用示波器高压探头需要注意以下几点：
1、选择合适的高压探头。
高压探头的选择应根据待测电压和电流值来确定，通常应按照实际测量值的一定倍数来选择。
2、连接高压探头。
将高压探头连接到示波器的通道输入，然后将探头的引线与电路连接。
3、调整示波器。
将示波器的控制按钮调整到合适的位置，以保证示波器的灵敏度和准确性。
4、测量高压电路。
使用高压探头在待测电路上进行测量，注意在测量过程中避免触摸电路。
5、保存数据。
在测量完成后，将数据保存到示波器的存储介质中，以备后续分析和处理。
总之，使用示波器高压探头需要注意安全，合理选择探头，正确连接和调整示波器，并保留测量数据，以充分发挥示波器高压探头的功能。
- 1 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如何正确选择和使用示波器探头摘要：电子产品日益复杂，市场对示波器的带宽和准确性提出更高要求。
这不是购买一台高档示波器就能解决的问题，还需搭配适合的探头和正确的测试方法。
本文从探头的原理出发，讲述如何正确选择和使用探头。
一、认识示波器探头被测信号不可能直接接入到示波器中，这就需要一个设备为测试点与示波器之间建立电气连接。
根据需求不同，这个设备可以是一个导线，也可能是较为复杂的电路。
这个负责勾连测试点与示波器的设备就是示波器探头。
所以示波器探头至关重要，没有探头示波器将无法进行测量。
图1上图为示波器探头测量时的示意图，从上图可知，示波器一般具有三个典型的部分，探头头部、探头电缆和探头补偿设备。
其中探头头部的作用是与测试点直接接触，从而与被测系统产生电气连接，最终获取到需要测量的信号。
探头电缆的作用则是使示波器和探头头部彼此不互相干涉，可以做到在不移动示波器的前提下，随意移动探头头部，使之可以方便的与测试点接触。
最后的探头补偿设备，主要是为了尽量消除探头电缆带来的负面影响，从一定程度上保持探头的测量准确性。
由探头的基本结构可知，探头是不可能被看为一个透明的设备，一定会有很多性能上的限制，比如探头电缆和补偿设备决定了探头的带宽，又比如探头中的器件尺寸也决定了探头的输入电压。
所以探头会有一些基本的参数。
在此归纳一下：1、衰减系数衰减系数，是所有探头都会有的一个参数，指的是探头使信号幅度下降的程度。
某些探头可能会有可选择的衰减系数。
典型的衰减系数有1×、10×和100×。
1×探头表示不会对信号进行衰减。
10×则表示信号会被衰减10倍再输入示波器。
1×、10×这些名称的由来，是因为之前的示波器没有自动识别探头衰减系数和自动调节的能力，所以需要通过1×、10×这些名称来提醒测试者记得要把测量出来的结果乘以相应的倍数。
2、带宽带宽也同样是一个探头必备的参数，指的是探头导致信号衰减-3dB情况下的频率点。
如下图所示：图2如100MHz探头就有100MHz带宽，500MHz探头就有500MHz带宽。
一些探头，还会有一个低频的带宽频率，比如一些AC探头，不能传递DC信号，它在低频段会有一个带宽参数。
值得一提的是，带宽指的是-3dB的频谱，此时信号被测量出的幅度只有真实信号的70.7%，所以测量者需要考虑对这个结果是否可以被接受，否则就需要使用更高带宽的探头。
3、上升时间带宽指的是对单一正弦波的测量，如果需要测量的是方波，则需要考虑探头的上升时间，该参数是探头在阶跃信号激励的输入下，输出信号从10%上升至90%所需的时间。
这个参数实际上是用来进行评估误差范围的。
比如被测试方波信号的上升沿的上升时间为10ns，则经过一个上升时间为3.5ns的探头，最终输出的上升时间就大致为：上升时间退化了5.9%。
如果此时改用0.7ns的探头，则输出的上升时间为：上升时间仅仅退化了0.24%。
所以测量时，就需要尽量选择上升时间远小于被测信号上升时间的探头，一般需要3~5倍。
4、最大输入电压最大输入电压是指探头可以输入的最大额定值的电压。
最大输入电压取决于探头机身和探头内部器件的额定击穿电压。
一般该项会通过一些安规规范来给出，而不是给出单一的电压，比如一般10×的无源探头的最大输入电压为300VRMS CAT Ⅱ。
其中CAT Ⅱ指的是一类测试场景，300VRMS CAT Ⅱ指的是在这类测试场景下可以测量的最大电压。
而且这个电压并不是一个恒定值。
而是会随着频率的变化而变化。
一般探头会给出自己的电压额定曲线，如下图所示：图35、输入电容输入电容就是从探头的探头头部端测量出的电容。
对于有源探头，该电容包括探头探针的寄生电容和探头内部电路中的电容。
对于一些无源探头，还要包括探头电缆的寄生电容和示波器本身的电容。
该电容值越小，一般说明探头可测量的频率越高。
6、输入电阻探头的输入电阻是探头的探头头部端测量出的电阻，该值是在DC情况下测量出来的。
对于无源探头来说，衰减比例越大，探头的输入电阻越高。
7、示波器补偿范围多数无源探头都是一种通用的设备，而在不同示波器之间，甚至在同一台示波器不同通道之间都会有所差异。
探头为了兼容这些差异，就会自带一个补偿网络，用来补偿不同示波器间的差异。
如果补偿不足或者补偿过度，就会导致测量结果出现错误。
而这个补偿网络是一定会有一个能够调整的范围的，这个范围就是示波器补偿范围。
一般的无源探头的示波器补偿范围为10~35pF。
8、电缆长度每个探头都必须有一段探头电缆，这是为了更加方便的进行测量。
而这段电缆会造成一定的信号传播延时。
例如，1m左右的探头电缆，大概会有5ns的延时。
对于10MHz的信号，这会造成大概20°左右的延时。
电缆越长，会导致相位信号延迟越长。
而这个延时一般情况下不会对测量造成影响，因为在一定带宽范围内，这个延时并不会跟随信号频率变化而变化，所以不会造成群延时的失真。
只有在两个以上通道一起测量时，传输延时才会产生影响，特别是当电压探头与电流探头一起进行功率测量时，不同探头之间的延时就会造成很大的影响。
所以测量之前需要根据电缆长度来推算大致的延时。
如果延时过大，则需要使用示波器内的延时校准功能。
二、常见探头种类常见探头分类如下图所示：图4 示波器探头分类其中无源探头常见的有1×、10×、100×三种规格，一般情况下，1×探头多为低带宽探头，适用于测量低频低电压的信号，100×探头耐压值一般较高，适用于一些高压测量情景，而10×探头的带宽一般都比较高，适用于较高速信号的测量。
有源探头中，高速差分探头适用于高速信号的测量，其带宽很高，而且探头负载效益很小，但是一般都价格昂贵。
高压差分探头一般适用于对高压场合的测试，与无源探头相比，不仅输入电压更高，一般都在1000V以上，而且由于其两根测量线对地阻抗都非常高，使其可以直接进行非接地测量，比如在测量市电时，无源探头的地线必须接到市电的地线上，只能测量L或者N与地线之间的电压，而高压差分探头却可以进行任意两线间的测量。
电流探头用于对电流进行测量，有些电流探头只能测量交流，有些也可以进行直流测量。
三、探头的使用注意事项在探头的使用上，还需要考虑一些问题：1、安全使用探头进行测量时，最重要的就是安全问题。
比如使用无源探头时，探头的地线与示波器的地是连接在一起的，当示波器安全接地的时候，探头是安全的。
但是当示波器没有安全接地时，探头的地线就会存在一定的电压从而给使用者带来危险。
具体情况如图5所示：图5图6 示波器接地由于Y电容的原因，导致原本的接地点电压就不在是0V，而是L与N之间电压的一半也就是110V电压，这个电压会对人体进行伤害。
所以示波器的测量过程中，一定要保证接地良好，或者采用隔离变压器进行完全的安全隔离，否则有可能会导致使用者触电。
而且此时如果探头的地线是接到了一个比较高的电压上，比如说市电的火线上时，就会导致整个示波器外壳都带有220V高压，这时人再触碰示波器时就会发生直接触电，这种情况非常危险，相当于直接将手插入市电插排。
图72、连接顺序探头通过示波器电源线的地线间接接地，而被测系统可能是一个悬浮的系统，为避免危险，地线必须先连接到地上，将示波器与被测系统共地，然后才能将探头探针点在测试点上。
而当断开探头时，也要先断开探针，然后再断开地线。
3、阻抗使用探头时，需要考虑与示波器的匹配问题。
常见的无源探头，一般需要示波器的阻抗档位是1MΩ阻抗。
而一些有源探头则是需要50Ω阻抗。
使用探头前，要看说明书上对应阻抗的说明，来选择相应的示波器档位与之匹配。
4、带宽当使用探头进行测量时，整个系统的带宽就是由探头带宽和示波器带宽两部分组成的，其中任何一个带宽不足，都会导致最终测量结果不能达到要求。
比如选用一个100M的探头配套一个500M的示波器，那么带宽最多也就只有100M左右，这样就无法发挥500M示波器的带宽优势。
所以合理选择示波器与探头，才能让测试带宽达到要求。
5、电压选择探头时，还需要考虑测试信号的电压，一方面要保证测试电压不要高于探头的最大输入电压，另一方面也要保证探头输出的信号在示波器的可测量范围内。
这需要测试者根据测试信号的电压来选择探头。
比如要测量600Vpp的电压信号，就需要选择耐压值超过600Vpp的探头，而一般示波器最大测量电压是80V，所以需要选择一个衰减比大于8的探头。
而如果需要测量的信号是10mVpp的电压信号，则就需要采用无衰减的探头进行测量。
6、地线的影响传统的使用习惯上，示波器的接地方式就是那根长长的接地夹线。
这种接地方式，确实是一种简单方便的接地方式，但是却并不是一种严谨的、准确的接地方式。
图8 接地夹线示意图由于地夹线比较长，其会形成一个寄生电感Lgnd，随着夹线的增长，这个电感也会增大，而这个回路电感会和示波器探头的输入电容Cin产生谐振。
这就导致示波器的幅频特性变得不平坦，导致测量不准确。
下图为使用接地夹时的等效电路。
图9 接地夹线等效电路图下图为用该等效电路仿真出的频谱特性曲线：图10 频谱特性曲线可以看出，在60MHz以上的频率，幅度已经产生了超过3dB的过冲，而到达100M左右时，过冲到最大幅度。
所以如果采用地夹，测量超过60MHz的信号就会产生比较大的失真。
正确的方式应该是采用接地弹簧。
接地弹簧具有非常小的电感，可以大大提升探头的带宽。
图11 接地弹簧示意图而且使用弹簧，也会减小接地环路面积，大大较小空间噪声的辐射干扰。
7、补偿电容的调节对于10×无源探头，其等效模型如下图所示。
图12 探头等效电路其中C1和Cline1是示波器和通讯电缆的寄生电容，是无法去除的。
由于R2的原因，势必会产生一个低通滤波器，这就导致探头无法通过高频信号。
为了提高探头带宽，探头中会加入C2，来进行补偿。
计算可得该系统的零点：系统极点为：只有使得这两个点重合，才能让探头带宽得以平坦。
而示波器的输入电容C1和通讯电缆的电容Cline1都有一定的变化范围，所以必须加入一个可调电容Cadj来进行匹配。
实际使用时，需要通过这个可调电容来将探头带宽调节平坦。
具体方式是将探头链接到示波器的校准片上，然后通过调节探头补偿装置上的调节器，将方波调节平坦。
下图为调节图例。
当屏幕上的波形变为方波时，表示探头调节成功。
图13 探头补偿示意图8、探头的负载效应前文提到过，探头都是具有输入电容和输入电阻的，这就导致其并不能当成一个阻抗无穷大的设备，其测量时的等效模型如下图所示。
图14根据电路知识可知，对于直流信号而言，与未接入探头前相比，Vout会有所下降，因为现在的负载不再是RL，而是RL与Rin并联后的电阻，这势必小于原来的电阻RL。
