液晶电视的背光源LED灯条维修心得
液晶电视的背光源LED灯条维修心得时下LED液晶电视的背光源已经进入维修高峰期，特别是近两年的电视机，LED背光灯条故障率特别高。
下面谈谈本人实修的一点小经验，供参考。
一、LED灯条特点LED液晶屏的背光源都有多组LED灯。
背光又分两种照射模式，结构也略有不同：一是背透直下式，光源直接安装在液晶屏面板的背部，LED灯光直接照射液晶屏面板，该方式常有4组、6组或多组LED 灯。
二是侧透式，光源安装在厚导光板的侧面，该方式常有1组或2组LED灯。

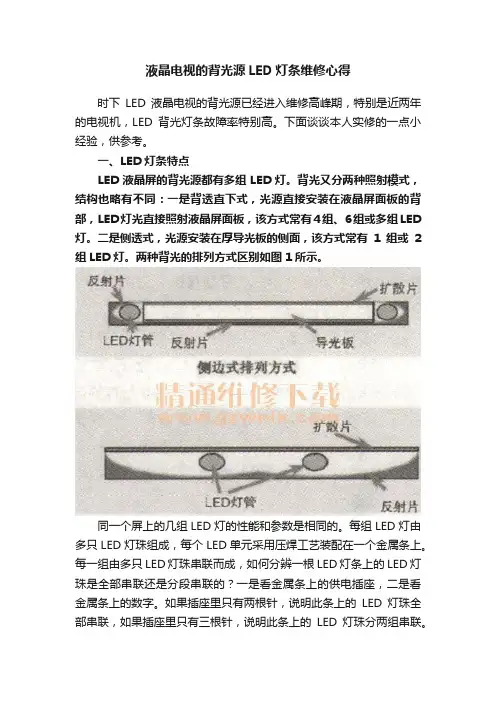

两种背光的排列方式区别如图1所示。
同一个屏上的几组LED灯的性能和参数是相同的。
每组LED灯由多只LED灯珠组成，每个LED单元采用压焊工艺装配在一个金属条上。
每一组由多只LED灯珠串联而成，如何分辨一根LED灯条上的LED灯珠是全部串联还是分段串联的？一是看金属条上的供电插座，二是看金属条上的数字。
如果插座里只有两根针，说明此条上的LED灯珠全部串联，如果插座里只有三根针，说明此条上的LED灯珠分两组串联。
另外一种方法是可以根据灯条上灯珠上面标注的数字来区分，常规灯条上LED灯珠的边缘都有数字，比如一根灯条上灯珠总数有52粒LED，若标注的数字从“1”到“52”，那代表这52粒串联。
比如一根灯条上有60粒LED，标注的数字从“1”到“20”后，又是“1”到“20”......20”那代表20粒串联为1组，共三组。
常见灯条上的灯珠每一粒为3.2V供电，一根灯条上有多少粒灯珠，灯珠又分成了多少粒为一组，这样就可以精准地计算出供电电压。
比如两根灯条的型号完全不一样，可灯条的长短和供电接口相同，是否可以代换，就需要采用上面介绍的方法来计算供电电压，并查看灯珠电流是否一致。
二、LED灯珠故障检修当出现保护时，在确认恒流板正常后，就须拆开液晶屏组件看LED背光条上是否有灯珠不亮，确认故障后拆下灯条进行维修。
如果发现某一组LED灯不亮，可以用指针式万用表的Rx10k挡测量每粒LED两端的电阻值，从而判断是哪只LED不良。
液晶显示器维修2换灯管
液晶显示器维修2换灯管以下以优派显示器为例教大家给更换灯管，拆机步骤同上，不用怕几乎所有厂商为了降低成本和提高生产效率都采用外壳用塑料卡口咬合的方式固定，拆法相通！！此机问题是出现红屏！这几个线就是接灯管的，注意红线有高压，600-750V左右。
拆掉这些铁壳很简单，但是有些细节要注意，不然会酿成大错，你的屏就废了！注意我手里这根排线，不要损坏掉它的另一头是接着显示解码电路的，拆的时候不要硬拉，先左右晃几下，哪一边容易晃动就拆哪边拆掉这个后，这个外壳就拆除了，接下来就是液晶面板，拆的时候就要更加小心了，红圈的那块小盖板下面就是液晶的显示驱动板，拆的时候一定要小心拆掉盖板后这个是用导电胶沾的，只要稍加用力一拉，嘿嘿，你的屏就废了，所以要对它温柔些现在你的液晶面板可以拿走了，记得找个泡沫垫在屏下，屏很薄，还有不要放在阳光直射的地方，液晶很怕强光，用“一”字螺丝锥轻轻撬这些黑色塑料卡口拆掉这个黑色框架，就可以看到均光板，拆解工作基本完成了现在可以看到灯杆了拿出灯杆，在凹槽里就是2根灯管！很明显灯管两端都黑了通电就这样了（抓拍这个多亏本人的高超摄影技术，呵呵呵，吹一下先）虽然是废灯芯拆起来最好不要弄断，灯管里含汞，有害健康，要先拆掉这棕色的胶带，在把黑白2根线拉起来一点，从这个孔里将灯管的一端拉出，将包在焊点上的黑色套管用工具刀切开，撕下，再用烙铁将线焊下，另一端就容易，一般灯管和固定橡胶因为受热粘在一起，直接用刀将橡胶刨开，灯管取出，当然是顺着灯管方向刨，橡胶还有用的！单根灯管就是这样滴，将原先的灯管换下，换上新的灯管，焊接时要快，上锡不要太多，记得要套上热缩管，更换完成后，装回步骤就不一一细说了，实在不清楚就将我这篇文章倒着看就行了！。
液晶显示器背光灯管更换及维修
液晶显示器、液晶屏、灯管的拆卸与安装〔一〕、液晶背光灯管更换实例液晶显示器灯管的寿命一般在2－4万小时，不过因为元件的老化和灯管的差异性，灯管一般在使用1万小时以上时就容易出现故障了。
12.1，13.3，14.1，15.1，15.4笔记本的液晶屏一般都是一支灯管，个别的有两支灯管；15，17,19,20,22的台式机一般都是上下四支灯管，这也是台式机比笔记本屏幕比照度高的原因。
笔记本的灯管一般都在屏幕下方，多采用嵌式，灯管的更换比拟麻烦，必须把液晶屏取下来才能更换，同时灯管外面的灯罩还不能损坏必须安装结实，否则很容易产生漏光现象，影响使用效果。
台式机的灯管有两种安装方式：三星和LG－PHILIPS的屏灯管都采用灯架抽拉式，可以在屏幕一侧把灯管的固定螺丝撤除后，直接将灯架抽出后在外面更换灯管或直接更换新灯架。
但联想液晶使用的PMV的液晶屏更换灯管比拟麻烦，必须把液晶屏全部翻开，把液晶屏取下来，才能取下灯架。
此类液晶屏更换的风险大，在更换过程中稍有疏忽就会出现液晶屏破裂，亮点和亮线，漏光问题。
更换步骤：灯管更换过程灯管在更换过程中一定要仔细认真，如果液晶屏损坏将无法修复。
1、对需要更换灯管的屏加电试机，并认真观察故障现象，防止出现误判，产生不必要麻烦或损失。
灯管老化的现象就是电刚开场满屏通红，然后慢慢变红。
2、首先找一快比拟大的场地，能够存放拆下面的液晶面板，灯架，反光板等配件。
3、首先将屏倒扣在干净无杂物的桌面上。
在倒扣之前务必检查棹面有无螺钉或其他异物，防止压坏液晶面板。
4、观察液晶屏的构造，因为局部液晶屏不需翻开屏，只需要按灯架方向取下固定销扣和固定螺丝，即可沿灯管方向抽出灯架。
如果在屏的背部有灯管的固定螺丝，需要先将螺丝去除。
同时还应将屏电路板的屏蔽金属罩取下，只使用螺丝对电路板进展固定或使用其他方法固定，应保证电路板不随屏的翻转而移动。
5、对于不能抽出灯架的液晶屏，将屏竖起〔一定要抓紧屏，不能划手。
液晶显示器背光维修详解
液晶显示器背光维修详解一、背光单元介绍液晶显示器的背光系统目前有两种方案：一种是CCFL灯管，另一种就是目前比较流行的LED背光屏。
由于LED背光系统因为寿命长、故障率低，几乎不存在维修，所以我们今天所说的液晶显示嚣的背光维修说的都是CCFL维修。
CCFL冷极性背光系统一般来说有供电、高压板、灯管三部分组成。
我们做维修时，必须把某一个功能单元电路进行细划分块，然后分清楚各部分功能之间的连接关系。
背光系统的供电一般来说都是由一体板的电源部分或外接电源适配器提供+１２V 工作电压。
高压板是负责把１２V直流电压通过PWM控制电路，转换成脉冲直流电，再经过升压变压器，提升到８００――１５００V的脉冲电压，直接点亮CCFL灯管。
我们现在用的CCFL灯管一般点亮电压在１２００－１５００V，正常工作时电压在６００－８００V，工作电流在５－７MA左右。
我们现在维修时常用的冷极型灯管有两种。
二、背光工作原理详解现在液晶常用的升压方案有三种：一种是在维修中比较常见的明基方案，使用P沟道场管降压来实现调光，再通过两只PNP三极管组成自激振荡升压电路完成升压工作。
第二种是使用一只NP复合场管，由PWM IC直接控制场管推动升压变压器来完成升压动作。
第三种要想排除液晶背光的故障，就必须了解液晶显示器背光各单元电路的作用，把有可能引起背光保护的原因全部想清楚。
与背光正常工作的几个部分电路：驱动板送出的ONOFF和ADJ信号，一体板或电源适配器的＋12V供电，高压板的升压电路，PWM控制电路，过压过流采样电路，灯管接插座，灯管连接线，灯管。
ON/OFF信号ON/OFF信号就是对高压板提供开启和关闭的信号，从字面上就可以看出来。
ON/OFF信号一般为高电平开启，低电平关闭。
但也有少部分高压板是需要低电平开启，高电平关闭的，这类高压板只有我们在更换高压板或驱动板时才需要考虑电平转换。
一般情况下ON/OFF信号的电压为3.3V左右，一般不起过5V。
液晶电视背光灯不亮的检修方法
液晶电视背光灯不亮的检修方法
哇塞，液晶电视背光灯不亮可真是让人头疼的问题呀！那遇到这种情况该咋检修呢？别急，听我慢慢道来。
首先呢，我们要准备好工具，像螺丝刀、万用表这些可不能少。
然后就可以开始检修啦！先把电视拆开，这可不是随便拆的哦，一定要小心谨慎，别把其他零件弄坏了。
找到背光灯的排线，用万用表检测一下电压，看看是不是正常的。
如果电压不正常，那可能就是电源板出问题啦，得好好检查检查电源板。
还有哦，检查背光灯管本身有没有损坏也是很重要的呢。
在这个过程中，可千万要注意安全呀，别触电了！而且操作的时候要轻拿轻放，别毛手毛脚的。
嘿，你说这检修过程中的安全性和稳定性得多重要啊！要是不小心弄出点啥问题来，那可不得了。
所以一定要严格按照步骤来，不能马虎。
就像走钢丝一样，得稳稳当当的，稍有不慎可就掉下去啦！保证检修过程的安全和稳定，才能让我们的电视重新亮起来呀。
那液晶电视背光灯不亮的检修方法有啥应用场景和优势呢？这用处可大啦！比如说家里的电视突然不亮了，自己就能动手检修，不用花钱请人啦，多省钱呀！而且自己修还能锻炼动手能力呢。
这优势不就体现出来了嘛。
我就遇到过一个实际案例，邻居家的电视背光灯不亮了，急得不行。
我过去帮忙检查，按照步骤一步一步来，嘿，还真找出问题所在了，就是电源板上一个电容坏了。
换了个电容，电视立马就亮啦！看到电视又能正常看了，邻居那叫一个高兴呀，我心里也美滋滋的。
所以呀，液晶电视背光灯不亮不用怕，只要掌握了正确的检修方法，自己就能解决问题啦！这多棒呀！。
液晶显示器更换灯管全过程
1.更换灯管前的准备1.1更换灯管须选择一个无尘的环境：无尘室或洁净台。
（上图为洁净台）备注：CS站目前无洁净台设备，可选用干净的空间更换灯管。
1.2更换灯管前的工具准备：小一字螺丝刀一把，小十字螺丝刀一把，橡胶手套一副，测灯管治具一个，新的灯管一根,7805 IC一个，直径1.5mm，2mm，4mm的三种规格热缩套管若干，海棉垫一个，无尘布一块,以及电烙铁，信号源，静电手环等。
（部分工具如上图）2.检测不良灯管2.1 上灯管的检测：取一个好的灯管代替下灯管，点亮Panel，如果此时灯管被保护，说明上灯管不良; 如果不被保护，说明上灯管OK.注意事项：1）.要确定所代用的灯管是好的.2）.所代用的灯管规格要与被代用的灯管规格相同或相近。
2.2 下灯管的检测：取一个好的灯管代替上灯管，点亮Panel，如果此时灯管被保护，说明下灯管不良; 如果不被保护，说明下灯管OK.3.1 撕绝缘保护膜：用一字螺丝刀轻轻撕起绝缘保护膜。
注意事项：1）.螺丝刀不要刮伤PCB板.2）.螺丝刀不要碰到Source IC，以免造成更大故障。
3.拆灯管3.2 拧下PCB板的螺丝：用小十字螺丝刀拧下PCB板的螺丝。
注意事项：1）.有些Panel灯管两端有用螺丝固定，此时要注意观察Panel正面和背面的灯管两端是否有螺丝，一起拧下。
3.3 御下铁框：左手托住Panel正面（如上图），用小一字螺丝刀对着有卡钩的地方向外用力撬开铁框,然后取下铁框。
注意事项：1）.要先从没有Drive IC的边撬开铁框; 在对有Drive IC的边用力时,只能对着有卡钩的地方用力，以免损坏Drive IC,造成更大的故障。
2）.在铁框撬不开时,要看看铁框周围是否有被螺丝锁住。
3.4 取下LCM: 用刀片轻轻撬动LCM，然后用双手托住LCM的左右边沿轻轻提起，最后把LCM放在海棉垫上。
注意事项：1）.撬动LCM时不要太用力，不要刮伤内外偏光膜。
2）.在LCM撬不动时（有些LCM被双面胶与胶框粘住），这一步骤可以跳过，在下一步骤时小心点，把LCM与胶框一起取下; 如果在LCM可撬动的情况，这一步是不能省的。
液晶显示器背光灯管更换与维修
液晶显示器、液晶屏、灯管的拆卸与安装（一）、液晶背光灯管更换实例液晶显示器灯管的寿命一般在2－4万小时，不过因为元件的老化和灯管的差异性，灯管一般在使用1万小时以上时就容易出现故障了。
12.1，13.3，14.1，15.1，15.4笔记本的液晶屏一般都是一支灯管，个别的有两支灯管；15，17,19,20,22的台式机一般都是上下四支灯管，这也是台式机比笔记本屏幕对比度高的原因。
笔记本的灯管一般都在屏幕下方，多采用内嵌式，灯管的更换比较麻烦，必须把液晶屏取下来才能更换，同时灯管外面的灯罩还不能损坏必须安装牢固，否则很容易产生漏光现象，影响使用效果。
台式机的灯管有两种安装方式：三星和LG－PHILIPS的屏灯管都采用灯架抽拉式，可以在屏幕一侧把灯管的固定螺丝拆除后，直接将灯架抽出后在外面更换灯管或直接更换新灯架。
但联想液晶使用的PMV的液晶屏更换灯管比较麻烦，必须把液晶屏全部打开，把液晶屏取下来，才能取下灯架。
此类液晶屏更换的风险大，在更换过程中稍有疏忽就会出现液晶屏破裂，亮点和亮线，漏光问题。
更换步骤：灯管更换过程灯管在更换过程中一定要仔细认真，如果液晶屏损坏将无法修复。
1、对需要更换灯管的屏加电试机，并认真观察故障现象，防止出现误判，产生不必要麻烦或损失。
灯管老化的现象就是电刚开始满屏通红，然后慢慢变红。
2、首先找一快比较大的场地，能够存放拆下面的液晶面板，灯架，反光板等配件。
3、首先将屏倒扣在干净无杂物的桌面上。
在倒扣之前务必检查棹面有无螺钉或其他异物，防止压坏液晶面板。
4、观察液晶屏的结构，因为部分液晶屏不需打开屏，只需要按灯架方向取下固定销扣和固定螺丝，即可沿灯管方向抽出灯架。
如果在屏的背部有灯管的固定螺丝，需要先将螺丝去除。
同时还应将屏电路板的屏蔽金属罩取下，只使用螺丝对电路板进行固定或使用其他方法固定，应保证电路板不随屏的翻转而移动。
5、对于不能抽出灯架的液晶屏，将屏竖起（一定要抓紧屏，不能划手。
15寸液晶屏背光灯管的更换
15寸液晶屏背光灯管的更换广坛闲逛发现友人处理“15寸的显示用的。
接电看非常暗。
有字迹。
屏好的。
”。
从描述猜该是液晶屏背光出现故障，再看贴内图片此机器还有AV、S-Video和TV功能。
看在价格便宜的份上又短消息小刀商量价格，原想谈不拢就正好收手，没料老板爽快同意。
这就收回来折腾了。
同城快递隔天收到东西，打开机器检查才发现原来是一个山寨货。
其实就是15寸笔记本电脑液晶屏+多功能液晶驱动板+外壳组成。
这种搭配俺在十几年前就折腾过，在《HP VL400 主板折腾记》中也曾提及。
那还是老东家万老板的12寸Dell笔记本壳摔坏后换下的旧品。
当时液晶屏完好就废物利用花300多元买了四合一驱动板组装成液晶电视机，当床头机用了好些时间。
当时对DIY外壳怎么处理就伤透脑筋。
最后选用好些的硬纸盒将驱动板、电源和喇叭都放里面，把组合按键、VGA接口、TV射频和红外接收管都引出接到盒外，液晶屏轴直接插在盒子上面，Dell屏幕开合自如。
这样看电视或当显示器用都方便。
直到后来买了大些的液晶电视机挂床头才把它闲置下来，偶尔只当显示器用了。
这台机器和我过去DIY一样，只不过外壳采用专门订做模具，能很好的将那些接口露在壳背使用。
打开机器仔细清理内部灰尘，看清了液晶屏标志。
从内部掉出的小标签判断这是个Sharp屏。
不知当初是配什么笔记本，看着有些像IBM A30屏？！加电测试果然背光没亮，仔细辨认可以看到屏幕上隐约字迹。
看来这与当时判断吻合，就是背光不亮。
拆开屏看加电情况，能发现开机瞬间背光管底端有高压打火迹象，说明背光驱动高压发生正常。
那就该是灯管有故障了。
翻出当初更换IBM A31p背光时买来多余的灯管，比划长度正好合适。
真应了那句闲时买来急时用的老话！马上就动手更换灯管。
液晶屏背光灯管通常在底部，两根引线会从一边引出来接到高压驱动板。
笔记本液晶屏的背光高压驱动也通常在显示屏上或旁边，改装时这部分会被废弃，另用四合一板标配高压驱动电路来控制灯管发光及亮度调节。
液晶显示器换灯管之图解说明
液晶显示器屏换灯管之图解说明笔记本电脑液晶显示屏亮度不够，是什么意思？在维修行业中我们把这个液晶屏亮度不够统称为“屏暗”意思就是高压包没供电到液晶屏灯管上。
对于经常使用笔记本电脑的人知道液晶屏上有一个小小的灯管供液晶屏亮，所以造成屏暗的时候很多人就误认为是灯管烧了换一条就OK了，假如液晶屏的灯管是那么容易烧毁的话我想生产厂家投诉信可就多了，笔者在这里对屏暗的故障做一个详细的讲解，希望大家日后对屏暗有更深认识。
首先造成屏暗的故障有四点：一、灯管断开（一般正常使用的电脑不会因电压高所烧毁或者断开灯管，灯管断开的主要原因是：电脑摔到地下灯管碰击严重）二、高压包没电供到灯管（主板有3-4组电压供到高压包，高压包经过芯片变压后供到灯管，芯片老化或者电流过高把芯片烧坏没电输出）三、主板没电供到高压包（主板有3-4组电压供到高压包，主板有2组芯片输出电压到高压板，芯片老化或者电流过高把芯片烧坏没电输出）四、连接线断开（主板和高压包之间都有一根连接线连接着，长时间搬动液晶屏连接线断开，造成没主电供到高压包上）以上四点都是造成屏暗的主要问题所在点，前三者出现的比较多，第四点出现的机会比较少，因为连接线是用一种特殊的屏蔽线所覆盖着所以及少出现连接线断开现象。
对于专业的维修人员检测每一个过程都是必不可少的。
以下是笔者在检测过程中发现的一个特殊的例子。
联想绍阳V系列开机屏暗（具客户了解在晚上使用的时候把电脑休眠后再次开机屏幕一片黑暗，在室外强光的照耀下可以看到进入WINDOWS，怀疑是高压没电供给灯管）遇到这样的情况第一部要做的事情就是外接PC显示器看是否可以进入WINDOWS外接是否正常显示。
这个步骤很重要，可以确定软硬件是否存在其他问题做了很好的观察。
一般的专业维修中心都会当着客户面前试清软硬件，保证相方的利益不会受到冲突。
确定故障是屏暗后我们开始把屏幕的保护框慢慢的拆卸出来，前文也说过一般的屏幕四周都有四-六个胶粒把螺钉隐蔽起来，所以在拆的时候我们一定要把螺钉拆走后方可把面框摆开，若没把螺钉完全拆下就拆面框严重的会把面框弄裂，拆开面框后我们发现最底部有个白色的绝缘胶，上面还贴着张胶纸上面写着高电压注意（CAUTION：HIGH VOLTAGE）。
液晶显示器背光灯烧坏维修笔记
液晶显示器背光灯烧坏维修笔记
以现代Z191为例，其他型号大同小异。
一、小心撬开机壳前边缘，
二、拆下机器背面的四个螺钉，注意一定用手扶住液晶屏，防止螺钉拆下后液晶屏倒下损坏或拉断
电缆。
三、拆下电缆，顺序：1 上面的背景灯电缆，2液晶屏驱动信号电缆，3 下背景灯电缆。
如图：
四、取下液晶屏组件，拆下组件两边固定支架的四个螺丝，取下固定支架：
五、 取下液晶屏背面驱动电路板，如图：
必要了：
七、小心撬开背景光源组件铁外壳边框，再撬开取下黑色塑料边框：
八、取下背光灯管，更换新灯管，注意因为背光灯玻璃灯管，很细，很容易折断，小心操作。
九、安装，与拆开顺序相反，需要注意一点，背光灯组件有三块塑料膜，注意塑料膜与液晶屏的里
面一面不能有灰尘或毛发，纤维等，否则显示器装好后屏幕会有黑点或黑色线条，塑料膜因为拆装时有静电，极易吸附灰尘。
十、如果背景灯上下两组都损坏，建议背景灯改为LED光源，不仅亮度高，而且寿命要长的多，
但要注意电源电压和on/off的接线位置。
液晶彩电背光灯板维修与代换探讨（二）
液晶彩电背光灯板维修与代换探讨（二）3.背光灯管代换液晶背光灯是指目前大量应用的直管型冷阴极荧光灯，即直管CCFL。
液晶屏的工作寿命和灯管的寿命相差很大，一般液晶屏的寿命在20万小时以上，而CCFL的寿命却只有不到5万小时。
另外由于对液晶彩电显示亮度和色彩的要求，CCFL的寿命周期就更短，寿命一般在15000~25000小时。
灯管老化后会使图像变暗、发黄，灯管损坏后会引起黑屏，这些都需要对灯管进行更换，因此更换CCFL也是维修液晶彩电时所必须熟练掌握的技能。
另外，因为冷阴极荧光灯没有灯丝，其损坏与否不能凭简单的电阻测量法进行判断，只有将其接于正常的高压电路上，通过观察其发光状况才能确认其好坏。
如果无原型号的灯管，选择代换的灯管时，应参考以下几个要求：⑴灯管的直径液晶彩电背光灯管的直径一般在3mm左右，原则上选择比原液晶屏所配的灯管直径细的，这里主要考虑的是安装空间，但应该注意新灯管的启动电压、工作电压、工作电流等参数应与原灯管基本保持一致。
一般来说，直径较小的灯管需要的工作电压较高，在代换粗灯管时可能会出现亮度低时闪烁、突然黑屏或者不易启辉的故障。
⑵灯管的长度选取灯管时，要确保长度一致，20英寸就选20英寸的，32英寸就选32英寸的。
测量灯管的长度时，要把电极的长度包含在内，单位精确到毫米，长度偏差太大就会导致无法安装。
⑶灯管的色温色温是指光源光色的程度。
色温越高，光色越倾向青白色，带给环境清凉的气氛；色温愈低，光色愈倾向红黄色，带给环境红黄的气氛。
一般液晶彩电的色温在6500~9300K，色温这个指标只有在批量采购配件的时候才能够运用到，一般维修员在配件经销商那里是不需要这个指标的，只要用肉眼观察灯管的色温（即发光颜色）与原灯管相近即可，以保证整个屏幕的底色一致。
⑷更换灯管注意事项更换灯管时，一是要戴上干净的手套，注意环境要清洁，用力要轻柔，避免弄脏碰坏灯管和液晶屏；二是焊接引线速度要快，焊点要圆润光滑，避免焊点有毛刺引起打火放电，造成高压驱动电路损坏；三是更换灯管时，要防止把灯架弄变形，避免屏幕周边出现漏光现象；四是在用手接触液晶屏电路板上的元器件时，要防止静电损坏元器件，最好戴防静电腕带来防止静电；五是在对灯管进行代换时，主张所有灯管同时换新，这样屏幕各部分亮度比较一致，眼睛不易疲劳，同时，背光灯板各高压负载相同，不会造成闪烁或黑屏的故障。
怎样检修液晶显示器的背光灯故障
怎样检修液晶显示器的背光灯故障?液晶显示器的图像呈现和亮度调节都是通过背光灯来实现的。
如果背光灯损坏，没有光线发出，屏幕上就什么也没有了。
1．背光灯是否损坏的判断方法(1)背光灯电路的判断首先给显示器加电，再与主机连接好信号线，打开显示器，仔细观察显示屏有无文字、图像显示，如果无显示或者屏幕上只有淡淡的图像显示，就可以判断为与背光灯相关的电路发生了故障。
(2)背光灯是否损坏的判断方法背光灯损坏会有以下3种表现：1)灯管老化：正常的灯管点亮时与常见的荧光灯接近而且刺眼，老化的灯管一般会引起屏幕发暗，由于余辉不够(余辉小于屏的截止时间)，关机时屏幕上会出现、阴影，严重时使屏幕发黄。
2)灯管慢性漏气：灯管慢性漏气表现为灯管发红。
3)灯管漏电：灯管漏电表现为灯管亮度正常，但由于玻璃体漏电而引起屡烧高压组件的故障。
灯管是否损坏可采用以下方法进行判断：1)对于早期的便携式计算机及一些小尺寸的显示器，一般为单灯管结构，灯管损坏后，开机在日光下斜视屏幕，如果能看到暗淡的图文显示，说明背光灯电路是正常的；若不发光，则为灯管已损坏。
2)对于新型多灯管显示器，几只灯管同时损坏的可能性很小，如果是某一只灯管损坏，则表现为亮度不均匀，通过观察就可以进行判断。
如果是上方暗淡一些，那就是上方的灯管坏。
也可以通过用手感测灯管的温度来进行判断，正常的显示器灯管位置的温度应该是一致的；若不一致，则为其中的一只灯管已损坏。
由于新型显示器大都具有高压平衡保护电路，所以当某一灯管损坏后，保护电路动作会导致开机“黑屏”，就不是亮度不平衡了，在检修过程中，要注意根据具体的显示器电路来加以区别。
2．背光灯的检修方法在确认高压电路正常时，再更换灯管。
更换时应根据灯管的不同结构进行操作。
(1)一般液晶显示屏灯管的更换方法一般液晶显示屏都带有灯管架，只要细心操作抽出损坏的灯管，换上尺寸合适的新灯管即可。
(2)参考代换灯管的方法对于有些进口液晶显示屏，当灯管损坏后，很难找到尺寸合适的灯管，可采用参考代换的方法进行检修。
液晶显示器屏换灯管之图解说明
液晶显示器屏换灯管之图解说明笔记本电脑液晶显示屏亮度不够，是什么意思？在维修行业中我们把这个液晶屏亮度不够统称为“屏暗”意思就是高压包没供电到液晶屏灯管上。
对于经常使用笔记本电脑的人知道液晶屏上有一个小小的灯管供液晶屏亮，所以造成屏暗的时候很多人就误认为是灯管烧了换一条就OK了，假如液晶屏的灯管是那么容易烧毁的话我想生产厂家投诉信可就多了，笔者在这里对屏暗的故障做一个详细的讲解，希望大家日后对屏暗有更深认识。
首先造成屏暗的故障有四点：一、灯管断开（一般正常使用的电脑不会因电压高所烧毁或者断开灯管，灯管断开的主要原因是：电脑摔到地下灯管碰击严重）二、高压包没电供到灯管（主板有3-4组电压供到高压包，高压包经过芯片变压后供到灯管，芯片老化或者电流过高把芯片烧坏没电输出）三、主板没电供到高压包（主板有3-4组电压供到高压包，主板有2组芯片输出电压到高压板，芯片老化或者电流过高把芯片烧坏没电输出）四、连接线断开（主板和高压包之间都有一根连接线连接着，长时间搬动液晶屏连接线断开，造成没主电供到高压包上）以上四点都是造成屏暗的主要问题所在点，前三者出现的比较多，第四点出现的机会比较少，因为连接线是用一种特殊的屏蔽线所覆盖着所以及少出现连接线断开现象。
对于专业的维修人员检测每一个过程都是必不可少的。
以下是笔者在检测过程中发现的一个特殊的例子。
联想绍阳V系列开机屏暗（具客户了解在晚上使用的时候把电脑休眠后再次开机屏幕一片黑暗，在室外强光的照耀下可以看到进入WINDOWS，怀疑是高压没电供给灯管）遇到这样的情况第一部要做的事情就是外接PC显示器看是否可以进入WINDOWS外接是否正常显示。
这个步骤很重要，可以确定软硬件是否存在其他问题做了很好的观察。
一般的专业维修中心都会当着客户面前试清软硬件，保证相方的利益不会受到冲突。
确定故障是屏暗后我们开始把屏幕的保护框慢慢的拆卸出来，前文也说过一般的屏幕四周都有四-六个胶粒把螺钉隐蔽起来，所以在拆的时候我们一定要把螺钉拆走后方可把面框摆开，若没把螺钉完全拆下就拆面框严重的会把面框弄裂，拆开面框后我们发现最底部有个白色的绝缘胶，上面还贴着张胶纸上面写着高电压注意（CAUTION：HIGH VOLTAGE）。
液晶显示屏背光灯及高压驱动电路原理与故障维修
液晶显示屏背光灯及高压驱动电路原理与故障维修背光灯有多种类型，包括冷阴极荧光灯（CCFL）和LED背光灯。
CCFL背光灯通常使用高压交流电驱动，而LED背光灯通常使用低压直流电驱动。
CCFL背光灯由一个或多个冷阴极荧光灯管组成，每个灯管包含一个或多个气体填充的玻璃管，内部涂有荧光粉。
高压驱动电路将交流电转换为高频高压输出，并通过电极将电流传导到荧光灯管。
当电流通过荧光灯管时，气体被激发并产生紫外线，荧光粉则将紫外线转换为可见光，从而提供背景照明。
LED背光灯由多个发光二极管（LED）组成，通常分为边光源和全阵列光源两种。
边光源是将LED安装在液晶显示屏的边缘并通过导光板分散光线，而全阵列光源是将LED直接安装在背板上以提供均匀的背光。
LED背光灯通常使用恒流驱动电路，为LED提供稳定的电流以确保均匀的亮度。
1.背光灯管烧坏：如果CCFL背光灯管损坏，通常需要更换新的灯管。
而LED背光灯管一般寿命较长，一旦烧坏，则需要更换整个背光模组。
2.驱动电路故障：驱动电路可能会出现电容故障、保险丝烧断等问题。
这种情况下，需要检查并更换损坏的元件。
3.驱动电路控制芯片故障：控制芯片（例如逆变器驱动芯片）的故障可能导致背光灯无法正常开关。
这种情况下，需要检查并更换故障的芯片。
4.光源均匀性问题：如果LED背光灯的亮度不均匀，可能是导光板损坏或LED发光不一致所导致。
维修方法包括重新安装导光板或调整LED的位置。
5.供电问题：背光灯的供电电源可能存在问题，例如电源电压稳定性不好或电源线损坏等。
这种情况下，需要检查电源电压和线路连接，并进行必要的修复或更换。
总之，液晶显示屏背光灯及高压驱动电路的故障维修需要具备一定的电子维修知识和技能。
由于涉及到高压电路和精密器件，建议遇到故障时请寻求专业的技术人员来进行维修或更换。
液晶显示器灯管更换详细过程
液晶显示器灯管更换详细过程【自助终端门户9月14日讯】液晶显示器时间用久了，里面的灯管就容易老化，造成液晶屏幕变暗，这是需要更换屏幕里面灯管来解决问题，下面来看看笔者液晶显示器灯管更换的步骤以及相关事宜。
一、拆卸屏幕，多数品牌屏幕螺丝都集中在屏幕正面的缓冲垫下面第一步我们要把屏幕卸下来。
不同品牌屏幕拆卸方法不一样，在这里不能一一详述。
对于大多数品牌来说，屏幕螺丝都集中在屏幕正面的缓冲垫下面，用介刀小心抠下缓冲垫，就可以见到固定螺丝，一一卸下后，屏幕的外框就可以剥离。
也有部分品牌笔记本还要把转轴部分拆下外框才可以分离。
剥离外框后，就可以看到整块液晶模块了，灯管就是装在屏幕最下方的金属架里。
二、安装灯管安装灯管，常见两种类型有所不同，不同品牌笔记本对灯管的安装方法不一样，大体分两种类型，下面我们将分开讨论。
情况1：灯管安装在液晶模块下方像IBM，联想等大多数品牌机型都喜欢直接把灯管安装在液晶模块下方，由于灯管是通过固定支架嵌在液晶模块下，这种情况比较好处理，只需要把灯管固定支架拆下，就可以轻松更换灯管了。
1、拆卸灯管接下来我们要开始把灯管请出液晶模块。
从这一步起，下面每一个动作都需要极为细心谨慎，绝对不能用半点蛮力！首先把液晶模块从顶盖分离，这里我们需要一张废弃的硬质银行卡，协助分离液晶模块与顶盖的双面胶，然后小心把数据线一并分离；因CCFL灯管非常脆弱，而且安装位置对最终成像效果影响极大，因此在液晶模块下方都会有专门的固定机构紧紧锁住灯管，例如IBM的机器大多会有一个铝合金架，并辅以高温胶布固定。
用介刀小心切开高温胶布，依次解开金属架扣合点，稍微左右移动一下，灯管就可以连同金属架一同拆下。
金属架两端各连着一条导线，就是给灯管供电的，这里我们已经可以看到金属架里面的灯管了。
用最小号螺丝刀或者牙签小心从两端慢慢挑起灯管（一定要慢），最后灯管就可以整根取出。
取出的灯管非常细小，经历数年的使用，两端已经明显发黑，中间的荧光粉也大面积老化发黄，看来这就是画面偏黄的原因了。
液晶显示器（液晶电视）灯管更换注意事项
液晶显示器（液晶电视）灯管更换注意事项
1)环境要清洁，切忌在多尘的环境下操作。
尤其有部分液晶屏在更换灯管时需要拆卸背光板，如果不慎落入灰尘，会导致屏幕有暗点。
(2)因为灯管极其纤细脆弱，整个更换过程当中用力一定要轻柔，否则很容易导致灯管折断。
初学者在首次更换灯管时，折断几根灯管是常有的事情，因此建议尽量购买带架的灯管，这样既可避免这种事故发生，也可消除焊接过程中可能导致的损坏。
(3)拿灯管时，要戴橡胶薄膜手套，以免手上的汗渍沾到灯管上，使用时间长以后，灯管局部会发黄。
(4)焊接灯管电极连线时，焊接速度要快，焊点要圆润光滑。
如果焊点有毛刺，很容易打火放电，引起高压驱动电路损坏，或者显示器无规律黑屏。
(5)如果更换的是裸管，在将旧灯管从灯架取出时，要防止把灯架弄变形，否则，在更换完灯管后，屏幕周边很容易出现漏光现象，处理起来将相当困难。
(6)给自己不熟悉的液晶屏更换灯管时，要十分小心，切忌不要动作过大，以免对液晶屏造成损伤。
(7)部分液晶屏在更换灯管时，需要将液晶屏上的柔性印制电路板(FPC)移开，这块FPC板特别娇嫩，不能用力牵拉，否则会导致屏幕出现亮线甚至完全报废，排线一旦折断，则修复成功率很低。
(8)在用手接触电板上的元件时，要防止静电损坏元器件，最好戴防静电腕带操作。
(9)在对灯管进行代换时，主张所有灯管同时换新，这样屏幕各部分亮度比较一致，眼睛不易疲劳，同时，逆变器各高压负载相同，不会造成闪烁或黑屏的故障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液晶显示器、液晶屏、灯管的拆卸与安装（一）、液晶背光灯管更换实例液晶显示器灯管的寿命一般在2－4万小时，不过因为元件的老化和灯管的差异性，灯管一般在使用1万小时以上时就容易出现故障了。
12.1，13.3，14.1，15.1，15.4笔记本的液晶屏一般都是一支灯管，个别的有两支灯管；15，17,19,20,22的台式机一般都是上下四支灯管，这也是台式机比笔记本屏幕对比度高的原因。
笔记本的灯管一般都在屏幕下方，多采用内嵌式，灯管的更换比较麻烦，必须把液晶屏取下来才能更换，同时灯管外面的灯罩还不能损坏必须安装牢固，否则很容易产生漏光现象，影响使用效果。
台式机的灯管有两种安装方式：三星和LG－PHILIPS的屏灯管都采用灯架抽拉式，可以在屏幕一侧把灯管的固定螺丝拆除后，直接将灯架抽出后在外面更换灯管或直接更换新灯架。
但联想液晶使用的PMV的液晶屏更换灯管比较麻烦，必须把液晶屏全部打开，把液晶屏取下来，才能取下灯架。
此类液晶屏更换的风险大，在更换过程中稍有疏忽就会出现液晶屏破裂，亮点和亮线，漏光问题。
更换步骤：灯管更换过程灯管在更换过程中一定要仔细认真，如果液晶屏损坏将无法修复。
1、对需要更换灯管的屏加电试机，并认真观察故障现象，防止出现误判，产生不必要麻烦或损失。
灯管老化的现象就是电刚开始满屏通红，然后慢慢变红。
2、首先找一快比较大的场地，能够存放拆下面的液晶面板，灯架，反光板等配件。
3、首先将屏倒扣在干净无杂物的桌面上。
在倒扣之前务必检查棹面有无螺钉或其他异物，防止压坏液晶面板。
4、观察液晶屏的结构，因为部分液晶屏不需打开屏，只需要按灯架方向取下固定销扣和固定螺丝，即可沿灯管方向抽出灯架。
如果在屏的背部有灯管的固定螺丝，需要先将螺丝去除。
同时还应将屏电路板的屏蔽金属罩取下，只使用螺丝对电路板进行固定或使用其他方法固定，应保证电路板不随屏的翻转而移动。
5、对于不能抽出灯架的液晶屏，将屏竖起（一定要抓紧屏，不能划手。
使用2.5*65MM 的小一字螺丝刀，将屏的金属外框的销扣轻轻打开。
操作要领：将屏一侧面向自己，左手抓住屏，同时右肘在屏的外侧。
右手持一字螺丝刀进行操作。
这样万一手打滑，不致于屏跌落到桌面，肘和身体可起缓冲保护作用。
6、将全部销扣打开后，将屏面板向上，扣在桌面上，向上轻轻取下金属边框。
7、接下来将屏整体到扣在干净无杂物的桌面上，轻轻向上抬起，使用液晶面板与背光组件分离。
个别的屏会在液晶面板四周和屏固定框中加有固定胶，如果不能自然分离，可使用刀片，在抬起背光组件同时，慢慢的用刀片将粘接物划开。
8、取下背光组件后，使用电路板（逻辑板）与面板平齐放在桌面上。
9、使用干净无毛屑的纸张(可以使用POP广告纸)，净液晶面板遮盖起来,防止在更换灯管期间落下灰法颗粒，形成暗点。
10、更换工作位置，再使用一字螺丝刀将背光单元的固定塑料框的销扣一一打开。
将背光组件正面向上（白色面）放在桌面上，将有故障灯管的一侧抬起，慢慢使用塑料边框与背光板分离。
11、去除面板支承塑料框后的背光组件。
12、如果有条件可以带上白手套，防止使用反光膜和偏光膜等背光组件粘上灰尘，然后小心的抽出取下灯架。
13、一般情况下，不要拆下背光板，透光膜，偏光膜，增透膜，反光膜等。
如果确实有必要取下上述部件时，一定要在拆之前按顺序拆下上述组件，同时使用记号笔对其顺序进行标记，同时还要标记方向。
如果上述组件装反，会影响图像效果，需要重新返工。
14、更换灯管时，选用灯管的长度应略小于灯加的长度，灯管的长度一般按玻璃管的净长度计算。
1）、因为灯管都是通过热缩管和橡胶套固定的，为了方便取出，可用剪刀或刀片将需更换灯管一侧（高压端）的绝缘胶套划开，然后向上取出灯管，再用电烙铁焊开连接线与灯管的焊点。
然后再划开反馈线（黑线或白线）端的橡胶套，按同样方法取下旧灯管。
2）、有的新灯管两端的引线比较长，按实际需要长度先剪掉一些，然后用刀将引脚刮干净，再用烙铁上锡方便焊接。
3）、准备更换新灯管时，应先从反馈线（黑线或白线）端更换。
先将2.5MM的热缩管套在引线（黑线或白线）上，再使用烙铁将引线焊接在灯管引脚上，焊接的时间要短。
4）、如果因为长时间高压打火，引线老化绝缘层容易破碎脱落，同时内部铜线也容易折断，这时灯管的引线不够长（一般为反馈线）。
5）、我们可将老化的反馈线剪去一断，使用一段绝缘层良好的导线（长度应适合灯管焊接和固定）换上，外加热缩管，这样可方便安装。
6）、将反馈线（黑线或白线）与灯管连接好后，将热缩管拉到灯管上，注意距离不要长，3MM即可，热缩管覆盖灯管过长，会在屏幕一角形成暗斑。
7）、然后使用热风枪（或其他热源）使用热缩管紧固。
然后将灯管按取出的反方向，将灯管装入绝缘橡胶套。
8）、对于四灯大口的高压板，其每组灯管的反馈线是连接在一起，更换比较容易。
9）、旧灯管上一般有两个环形透明塑料套环，是避免灯管与支架相接触，利用灯管散热的，这时应取下来装在新灯管上。
10）、接下来再按同样的方法对高压线端（红线或蓝线）进行焊接和固定。
一定注意灯管的两端焊点的绝缘和焊接牢固，防止与金属边框（支架）形成高压放电，造成高压板保护。
11）、更换灯管后的灯架与未更换灯管的比较。
12）、灯管更换完毕后应加电测试，可先使用测试高压板进行测试，再接在原机高压板上进行测试。
13）、对于双灯大口的15寸屏，灯管两端的保护橡胶套可以向灯管中部拉动，不必用刀划开。
14）、对于两支一组的灯管，当其中一支损坏时，我们在更换时可单独更换一支。
当然这要求我们必须在没有拆除灯管之前准确判断是哪支灯管有问题，同时还需要使用要更换灯管配套点屏，能够稳定可靠工作之后才能确定更换灯管。
15、灯管更换完毕后，应使用原机高压板对换好灯管的灯架进行测试，防止装机后出现问题重新返工。
如果灯管更换正常，接下来就要按反方向装入背光组件中，这时的步骤与拆卸时正好相反。
在固定安装灯管时，要注意灯管引线与周围金属屏蔽罩的绝缘，防止高压打火击穿，引起新的保护。
16、将灯架装入背光组件后，扣紧塑料边框，确认所有销扣都正常扣紧后，再检查透光膜表面有无手印或灰尘。
如果有灰尘或不小心粘上手印，应使用无水酒精将灰法或手印小心清除。
17、检查偏光膜等背光组件是否放置到位。
18、确定位置正确后，将塑料固定框按原样装回，应注意反光膜等无边角漏出。
19、背光组件装闭完成后，应加电试屏，检查灯管是否正常发光，有无明显的漏光，暗光现象。
20、我们将换好灯管的背光组件倒扣在液晶面板上（液晶面板取下后一直放着不要移动，因为屏电路板与屏面板相连的COF很脆弱，很容易脱离或虚接，在换好灯管后出现新的问题，如亮线，白块等，小心的左右移动，以确定液晶面板完全卡入背光组件中。
确定液晶面板到位后，将液晶电路板反过来并进行简单固定。
21、将液晶屏整个反过来，再次检查液晶面板是否完全卡到位，并用手仔细触摸，以确定液晶面板与塑料边框边缘平齐。
22、观察重点是四个角，面板与四角外框平齐。
23、在确定完全到位后，将金属边框先沿COG方向扣下，确定销扣到位后，再把其他三面顺序按下，并使用销扣扣紧。
24、如果发现某一侧销扣不能扣紧，这时一定要强力按下，防止液晶面板破碎，应认真检查原因。
待查出原因原后，将金属边框扣紧。
25、再将屏反扣在桌面上，将液晶电路板进行完全固定，并对灯管引线进行固定。
26、灯管更换好后，应上机检查，有无漏光，暗斑或其他异常，在确定正常后，即可交付客户。
27、有些灯管打火严重，会造成灯管断裂。
因为长时间发热，塑料外框也会过早老化或碳化，甚至在反光膜和透光板上留下擦不去的黄斑。
（二）、液晶显示器的拆解及注意事项1、液晶显示器的拆法液晶显示器因为整体重量相比CRT显示器大大降低，所以液晶显示器的外壳和底座较CRT有较大的改变，底座采用折叠式或插扣式以方便运输和搬运，外壳采用暗扣或简单螺丝固定以节省安装时间。
液晶显示器的拆法有四种：1)、暗扣推拉法MAYA液晶因为面板轻薄，驱动板和高压板整合在底座中，电源采用外置方式，所以液晶面板的外壳采用暗扣推拉法固定，联想的某些型号也采用此法。
MAYA液晶多采用三星液晶屏，颜色鲜艳，图像亮丽，但工艺复杂，不利于维修拆卸。
类似的安装方法还有方正的部分型号液晶。
对于此类液晶面板一般应从背部底边开始拆起，可使用平头一定螺丝刀或专用拆卸工具，轻轻撬起后盖，撬起的距离大约2-3个毫米。
第一个销扣的位置一般距两侧边缘0.5-1厘米左右，第二个大约相距5CM左右。
不同尺寸的液晶显示器，这样的销扣一般会有4-5个。
把所有的底销扣全部分离后，使用后盖脱离前盖的阻挡，再用力向上推起大约5MM，即可取下后壳。
安装的方法与拆卸的方法正好相反。
对于此类机壳不可用力上撬，否则再次安装时只能使用502胶了。
2)、螺丝固定法此类的安装工艺使用的比较多，像明基，菲利浦，LG，三星，清华同方，联想都有此类的安装工艺的液晶，多见于2002年左右生产的显示器。
此类液晶的拆方法比较简单，只需要拆除四角的固定螺丝即可。
对于有底座固定支架的液晶要注意必须同步拆除底座支架才可打开液晶后壳。
因为液晶的底座支架是同步固定在液晶屏蔽罩的金属板上的。
SONY的液晶显示器在维修时。
其底座采用铸铝工艺，再加上屏蔽罩的钢板厚度相对较厚，此类液晶的份量非常重。
在拆卸时非常麻烦，必须取下后壳底座固定支架的遮挡板后才可取下后壳，而这个遮挡板与后壳几乎浑然一体，需要特别注意。
3)、螺丝暗扣混合法随着市场竞争的激烈，产品价格的下降，导致生产厂家必须想办法降低生产成本，所以液晶的外壳设计在工艺上也在不断的改进和提高。
在2004年左右上市的液晶基本都采用螺丝和销扣结后法，这样可以加快安装速度，提高单位时间的生产量。
拆卸方法也比较简单，需要先拆除底的2-3颗固定螺丝，然后再把显示器倒立，从底部轻轻撬开，再从两侧撬开，即可慢慢打开液晶。
通用液晶机壳15寸以上也是采用此种安装方法，先拆下背部底边的四颗或两颗螺丝，再把显示器正面向上平放，轻轻抬起显示器面板上盖的下边，再从底边向上用力推起即可取下面板。
然后就是取下液晶面板，再拔下屏线插头和灯管手插头，就可以把液晶屏取下了。
之后我们就可以对驱动板和高压板进行检修了。
4)、暗扣法这两年上市的液晶基本都是完全销扣固定，不再采用螺丝。
当然底座支架还是要使用3-4颗螺丝固定的，必须液晶显示器还是有份量的。
对于完全是销扣固定的液晶显示器，拆卸的方法有两种：(1)、把显示器倒立，从底部逐一撬开销扣，再从两边撬开，最后撬开上部，才可打开液晶显示器。
(2)、把显示器正面朝上，直接把手轻轻从四边掰起上壳。
在掰的时候要注意力度，避免压伤液晶屏。
同时采用此法拆卸后，在修复后要擦拭液晶屏，去除上面留下的指纹。
液晶显示器的拆解过程图示（1）、把液晶显示器倒扣在干净无杂物的桌面上。
