蒸汽管道热力管网施工设计
热力管网管道施工方案
目录一、编制说明二、工程概况三、施工组织及总体部署四、施工现场准备五、施工步骤、施工进度计划六、施工现场平面布置七、主要施工方法八、确保质量的措施九、确保安全施工措施十、确保工期的措施十一、控制噪声、灰尘污染减少扰民的措施十二、现场文明施工的措施十三、地下管线及其他地上地下设施的保护加固措施十四、附图一、编制说明本工程为泰安高新热力蒸汽网改造工程。
根据业主提供的设计图纸和现场勘察情况，结合招标文件的各项条款、说明和工程量清单，可以确定工程的施工要求比较高、时间紧、任务重。
为了使工程建设有条不紊的实施,确保质量好、速度快、造价低，我公司从本工程的性质、规模、施工地段的条件、业主对工期、质量的要求、劳动力调配、机械设备、材料供应、地质、气候条件、文明安全施工、控制成本等各方面全局出发,统筹考虑，拟定一个科学合理的方案来指导施工,确保泰安高新热力蒸汽网改造工程全过程的施工的各个方面都能处于最佳受控状态,克服施工中的盲目现象，有效地组织好泰安高新热力蒸汽网改造工程的施工，从而取得优质高效、低成本、文明施工的全面效益。
我们编制的依据是：1、业主的提供的设计图纸、招标文件、答疑及工程量清单。
2、现场全线踏勘、了解的第一手资料。
3、地质地貌、水文、气候降雨量等资料。
4、有关标准规范.5、本公司多年来的类似工程的施工经验。
6、有关规范标准1。
)城市热力网设计规范（CJJ34—2002)2.)城镇供热管网工程施工及验收规范（CJJ28-2004）3。
）工业金属管道施工及验收规范（GB50235—97）4.）设备及管道保温技术通则（GB4272-92）5。
)工业设备及管道绝热工程施工及验收规范6。
)甲方提供的有关资料及要求二、工程概况l、项目概况：本工程为泰安高新热力蒸汽网改造工程，工程位于泰安高新技术产业开发区；电厂出口处蒸汽介质的参数为1。
25Mpa，300℃,2、2、施工方法概述1）、敷设方式：架空管道采用高支架敷设；管道设滑动及固定支架。
供热管网施工组织设计
工程名称: 供热管网工程编号:致: (监理单位)我方已根据施工合同的有关规定完成为了供热管网工程施工组织设计(方案)的编制,并经我单位上级技术人审查批准,现报出,请予以审查。
附件:施工组织设计(专项施工方案)承包单位(章):项目经理:日期: 年月日专业监理工程师审查意见:专业监理工程师:日期: 年月日总监理工程师审查意见:项目监理机构(章):总监理工程师:日期: 年月日注:本表一式三份,经项目监理机构审核后,建设单位、监理单位、承包单位各存一份。
主管:审核:编制:施工单位:年月日一、工程概况二、编制依据三、施工准备四、质量目标及保证措施五、安全目标及保证措施六、保证道路安全通行措施七、文明施工措施本次设计为热网工程, 供热管网施工组织设计供热管网工程,随道路新建同步敷设。
设计管径为 D377x7,管位中南 9、0 米,全长 510 米。
设计压力 1、6Mpa,设计温度 130/65C ,本工程供回水管道采用直埋敷设方式,管道采用高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管,弯头采用预制保温弯头。
本工程工作钢管公称直径为 DN200 及以下钢管选用 20 号钢制作的无缝钢管,性能指标符合国家标准 GB/T8163—2022 要求;公称直径在DN200 以上的钢管,采用材质为 Q235-B 的螺旋焊缝钢管,其性能指标符合国家标准《低压流体输送用焊接钢管》 (GB/T3091—2022)的要求。
1. 工程设计图纸2. 城市供热管网工程施工及验收规范3. 城市供热管网工程质量检验评定标准4. 《城市供热直埋管道技术规程》 CJJ38-985. 《现场设备、工业管道焊接工程施工及验收规范》 CB5035-976. 《工业金属管道工程施工及验收规范》 GB5035-977. 《混凝土结构工程施工质量验收规范》 GB50205-20028. 《建造地基基础工程施工质量验收规范》 GB50202-20029. 现场施工情况及工期要求10. 我公司的施工设备及技术力量a) 施工技术准备在施工过程中,我公司将充分发挥在施工技上的优势及施工经验 ,本着技术先行的原则在施工前就技术上的一切问题做好充分的准备。
热力管网设计
热力管网设计6.1 管材的确定（1）架空管道低压 DN800 架空管道采用20 优质无缝钢管（GB/T3087-2008）中压DN700 架空管道采用20G 优质无缝钢管(GB/T5310-2017)；（2）直埋管道低压埋地蒸汽管道芯管均采用20 优质无缝钢管（GB/T3087-2008），埋地蒸汽管道保护套管采用Q235B 螺旋缝焊接钢管（SY/T5037-2018）中压埋地蒸汽管道芯管均采用20G 优质无缝钢管(GB/T5310-2017)，埋地蒸汽管道保护套管采用Q235B 螺旋缝焊接钢管（SY/T5037-2018）（3）疏水管道低压蒸汽管道：疏放水管道采用20 优质无缝钢管（GB/T3087-2008）中压蒸汽管道：疏放水管道采用20G 优质无缝钢管(GB/T5310-2017)（4）管件低压管件采用20（GB/T3087-2008）无缝管件（GB/T12459-2017、GB/T13401-2017），中压管件采用20G（GB/T5310-2017）无缝管件（GB/T12459-2017、GB/T13401-2017），低压管道管件采用PN40 无缝管件，中压管道管件采用PN63 无缝管件，管道弯头均选用R＝1.5DN无缝热压弯头。
6.2 管道壁厚的确定依据《火力发电厂汽水管道设计规范》，理论计算壁厚不论按管子外径还是内径计算，都取其最大值。
本工程厂外热网，根据压降和温降情况，详细计算管道壁厚，考虑在满足运行要求下减少投资，壁厚最大负偏差，以及为保证管网长期安全稳定运行给予的裕量等因素选择壁厚见下表：表 6.2 管材规格汇总表6.3 管道最大允许跨距的计算管道支架跨距的正确确定，直接影响到管网投资。
跨距过小，虽然安全性有所提高，但很不经济；跨距过大，直接对管网的安全运行产生不良影响。
在保证管道安全和正常运行的前提下，应尽可能地增大管道的跨距，以降低管架建设费用。
管道允许跨距的计算应按强度和刚度两个条件进行，取其中的较小值作为推荐最大跨距。
(完整)供热管网土建施工方案
1、工程概况1。
1 工程名称：大唐江山至莲华山工业园区供热管网工程。
1。
2 主要结构：采用钢筋混凝土管墩。
1.3 砼标号：垫层C15、基础砼为C30.砂浆等级为M5。
0。
1.4 抗震等级：钢筋混凝土固定架三级，其余四级。
2、工程量汇总2.1 主要工程量汇总3、编制依据3.1 《大唐江山天然气热电联产项目集中供热工程施工组织总设计》3。
2 《地基与基础工程施工质量验收规范》（GB50202-2002）3.3 《施工现场临时用电安全技术规范》JGJ46—88日3.4 《建筑施工手册》（上，中,下三册）3。
5 《电力建设安全施工管理规定》、《电力建设安全规程》；3.6 GB50204—2002 《混凝土结构工程施工质量验收规范》3。
7 GB50011—2010 《建筑抗震设计规范》;3.8 《电力建设施工质量验收及评定规程》（第1部分土建工程）；执行的标准规范不仅限于上述。
如有新版本，以最新的版本为准。
4、参加作业人员的资格、要求和数量4。
1 参加作业人员需经过三级安全教育，并经考试合格。
4。
2 施工班组长、施工技术员应具有较强的识图能力和施工组织能力并且具有丰富的现场施工经验。
4.3 参加施工人员要求体质良好，并具有较高的安全施工意识.4.4 参加施工人员要求有良好的职业道德，做到安全文明施工。
4。
5 劳动力组织4.5.1 参加作业人员的数量（见表4—1）表4—15、施工中工器具、仪表的规格要求5。
1 施工中所用到的工器具、仪表在使用前应全面清点，并经检验合格，试用良好方可使用.5.2 施工工器具一览表（见表5—1）表5-16、施工准备及条件6。
1 施工作业人员应配备齐全.6。
2 施工用机、工器具应提前准备好。
6.3 施工用材料应齐备，确保到时使用。
6.4 开工前应办好开工手续，并提前组织施工安全技术交底。
7、作业程序、方法和要求7。
1 基础墩施工作业程序7.1。
1 作业流程定位放线→绿化移植→基础开挖→垫层浇筑→基坑模板安装→钢筋安装→混凝土浇筑→混凝土养护→基础验收→回填7.1。
直埋蒸汽管道与直埋热水管道在设计上的区别
相比起直埋热水管管道的计算温差，蒸汽管道的温差
更大，而且随着温度的上升，钢材线膨胀系数也随之变化，
由此可知，即便是管道长度不变的前提下，两种管道的
∆l 也是不一样的，详细解释在公式 3-2 与 3-3 中，而且 由于蒸汽温度超出热水的两倍多，在补偿器能力有限的情
况下，只能通过缩小蒸汽管道固定墩之间的距离满足要求。
（2）直埋蒸汽管段固定点之间的最大长度决定条件 与地沟及架空管道的固定点最大长度的决定条件是不一样 的，后者的决定条件是管道失稳条件，而且与补偿器的补 偿能力和管径大小也有一定关系 ；而前者受到补偿器限制 的同时也会因为保温结构的影响改变最大长度。
举例说明，地沟以及架空管道选取补偿器的时候可以 根据管道的实际走向来决定，但是由于直管段以及弯头的 径向位移受到保温结构的约束，直埋蒸汽管道只能选取轴 向型补偿器，以及长度较短的自然补偿管段。
直埋热水管道在设计的时候都会选取预制保温管，这
123
JIAN SHE YAN JIU
是大部分设计中采取的方式，在工作钢管外有聚氨酯保温 层紧密粘结，也就是常说的“三位一体”保温管。但是 直埋蒸汽管道的温度由于远超过 140℃（聚氨脂的耐热温 度），也就是说直埋蒸汽管道的保温结构只能选取包裹式， 但是选取这种保温结构后，保温层与工作钢管之间必然会 出现脱离现象，因此两种管道的设计方法各有各自的特点。
尽管有着明显不同，但是强度验算方面，两种管道通 过实际工程设计以及实验之后都选择弹性分析方法。
四、预制复合保温管道的选择 实际工程项目的设计中，直埋蒸汽管道工程设计关键 之处在于选择预制复合保温管道。复合保温管的选取应该 满足设计参数以及工程特性需求，并且根据实际工程需求 进行选择，在向厂家提出管道系统以及特殊管件的要求时， 应该根据管网的实际布置情况。 国内外对直埋蒸汽管道外部的保温结构选择基本上是 一致的，大部分都是脱开式保温结构，国内主要使用内、 外滑动两种形式，由于直埋蒸汽管道的工作需求，外部保 温材料的选择很重要，不仅仅要求材料本身性能优良，还 要在特殊环境下工作时保持不变状态，并且憎水性要强。 整体上对保温管道的要求就是其机械强度应该能够承受一 定限度内的要求，并且由于埋在地下，外部保护套的防腐 能力必须得到保证。
热力管网工程技术标施工组织设计

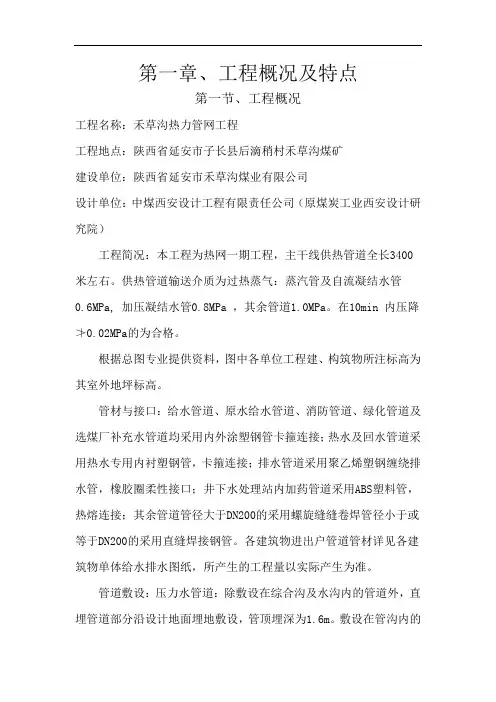

第一章、工程概况及特点第一节、工程概况工程名称：禾草沟热力管网工程工程地点：陕西省延安市子长县后滴稍村禾草沟煤矿建设单位：陕西省延安市禾草沟煤业有限公司设计单位：中煤西安设计工程有限责任公司（原煤炭工业西安设计研究院）工程简况：本工程为热网一期工程，主干线供热管道全长3400米左右。
供热管道输送介质为过热蒸气：蒸汽管及自流凝结水管0.6MPa, 加压凝结水管0.8MPa ，其余管道1.0MPa。
在10min 内压降≯0.02MPa的为合格。
根据总图专业提供资料，图中各单位工程建、构筑物所注标高为其室外地坪标高。
管材与接口：给水管道、原水给水管道、消防管道、绿化管道及选煤厂补充水管道均采用内外涂塑钢管卡箍连接；热水及回水管道采用热水专用内衬塑钢管，卡箍连接；排水管道采用聚乙烯塑钢缠绕排水管，橡胶圈柔性接口；井下水处理站内加药管道采用ABS塑料管，热熔连接；其余管道管径大于DN200的采用螺旋缝缝卷焊管径小于或等于DN200的采用直缝焊接钢管。
各建筑物进出户管道管材详见各建筑物单体给水排水图纸，所产生的工程量以实际产生为准。
管道敷设：压力水管道：除敷设在综合沟及水沟内的管道外，直埋管道部分沿设计地面埋地敷设，管顶埋深为1.6m。
敷设在管沟内的热水管道，当为直管段时每隔50m设置固定支架及补偿器，当遇转弯时，则应在转弯前后各5m范围内设置固定管支架。
支架选型及安装参03S402 ，滑动支架做法同暖施。
其余管道每三米设一个管道支架。
同时敷设在管沟内的管道涂色环以区分不同水质管道。
管道交叉时，按照有压让无压，小管让大管的原则进行调整；给水和排水管交叉铺设时，垂直净距不得小于0.40m ，给水管应敷设在排水管上面，且不应有接口重叠；当给水管铺敷设于排水管下时，应采用钢管或钢套管，钢套管大于管道1~2号，伸出交叉管的长度，每端不得小于3m，两端应采用防水材料封闭。
热水管及热水回水管的坡度为0.003，坡向锅炉房。
热力管网及热力站管道安装施工规范要求
第一节热力管网及热力站管道安装施工规范要求一、支架加工、安装材料的验收1.对材料进行到货检验和验收检查，验材质证明、生产厂家、规格型号，确认原材与设计图纸、规程要求无误后方可进行切割、组装焊接。
2.固定支架、导向支架、滑动支架的制作和安装应有技术交底，根据技术交底下料，组装焊接。
3.各工序应按施工技术标准进行质量控制，每道工序完成后应进行检查，合格后方可进行下道工序施工。
焊接工艺1.清除待焊处表面的水、氧化皮、锈、油污。
2.焊接破口边缘上钢材的夹层缺陷长度超过25mm时，应将其切除不得使用。
3.施焊前，焊工应检查焊接部位的组装和表面清理的质量，如不符合要求，应修磨补焊合格后方可施焊。
坡口组装间隙尝过允许偏差规定时，可在坡口单侧或两侧堆焊、修磨使其符合要求，但当坡口组装间隙超过较薄板厚度2倍或大于20mm时，不应用堆焊方法增加构建长度和减小组装间隙。
4.严禁在焊接过程中向焊缝中填塞焊条头、铁块等杂物。
5.不得在焊缝以外的母材上打火或引弧，必要时做引出板，在引出板上引弧。
6.定位焊焊缝应与最终焊缝有同样的质量要求，钢衬垫的定位焊宜在接头坡口内焊接，定位焊焊缝厚度不宜超过设计焊缝厚度的2/3，定位焊焊缝长度宜大于40mm，间距为500—600mm，并应填满弧坑。
7.在焊接组合型支架时，应先从最短的焊起，集中的焊缝应跳开焊，长焊缝应采取分段退焊法焊接，每次施焊不宜过厚，防止受热集中而产生焊件变形。
8.组合型支架焊接应注意，根据钢材的组合形式决定坡口式样，一般厚度大于等于20mm的钢构件应打坡口；如单面坡口，钝边厚度应为1/3板厚；如二面打坡口，钝边应在板中部，厚度应为1/3板厚。
9.支架焊缝一律焊满，焊缝高度设计有要求的必须满足设计要求，对设计无要求的，焊缝高度。
10.组合型钢固定、导向支架立柱的两端应按设计要求加设封板满焊；对有特殊要求支架内灌注混凝土的先封其一头，待灌满混凝土后在封另一端。
11.质量检查人员的主要职责：(1）对所有钢材及焊接材料的规格、型号、材质以及外观进行检查，均应符合图纸和相关规程、标准的要求。
室外热力管网施工方案
室外热力管网施工方案1 范围本工艺标准适用于民用建筑群（小区）饱和蒸汽压力不大于0。
8MPa,热水温度不超过150℃的室外采暖及生活热水供应管道（包括直埋、地沟或架空管道）安装工程。
2 施工准备2.1 材料要求:2.1.1 管材：碳素钢管、无缝钢管、镀锌碳素钢管应有产品合格证,管材不得弯曲、锈蚀、无飞刺、重皮及凹凸不平等缺陷。
2。
1。
2 管件符合现行标准，有出厂合格证、无偏扣、乱扣、方扣、断丝和角度不准等缺陷。
2.1。
3 各类阀门有出厂合格证,规格、型号、强度和严密性试验符合设计要求。
丝扣无损伤，铸造无毛刺、无裂纹，开关灵活严密，手轮无损伤.2。
1.4 附属装置：减压器、疏水器、过滤器、补偿器、法兰等应符合设计要求应有产品合格证及说明书。
2。
1。
5 型钢、圆钢、管卡、螺栓、螺母、油、麻、垫、电气焊条等符合设计要求.2.2 主要机具：2.2。
1 机具：砂轮锯、套丝机、台钻、电焊机、煨弯器等。
2.2。
2 工具:套丝板、压力案、管钳、活板子、手锯、手锤、台虎钳、电气焊工具、钢卷尺、水平、小线等。
2。
3 作业条件:2.3.1 安装无地沟管道，必须在沟底找平夯实,沿管线铺设位置无杂物，沟宽及沟底标高尺寸复核无误.2。
3。
2 安装地沟内的干管,应在管沟砌完后，盖沟盖板前，安装好托吊卡架.2。
3。
3 安装架空的干管，应先搭好脚手架，稳装好管道支架后进行。
3 操作工艺3。
1 工艺流程:3。
1。
1 直埋：→防腐保温放线定位→→挖管沟→管道敷设→补偿器安装→水压试验→→砌井、铺底砂防腐保温修补→填盖细砂→回填土夯实3.1。
2 管沟:放线定位→挖土方→砌管沟→卡架制安装→管道安装→补偿器安装→水压试验→防腐保温→盖沟盖板→回填土3.1。
3 架设：放线定位→卡架安装→管道安装→补偿器安装→水压试验→防腐保温3.2 直埋管道安装：3。
2.1 根据设计图纸的位置，进行测量，打桩、放线、挖土、地沟垫层处理等。
3。
2.2 为便于管道安装，挖沟时应将挖出来的土堆放在沟边一侧，土堆底边应与沟边保持0.6~1m的距离,沟底要求打平夯实,以防止管道弯曲受力不均。
热力管网施工工艺
热力管网施工工艺主要施工方案1. 施工总体要求本工程工期要求较紧，现场管线长，施工环境复杂。
为了满足施工进度要求，尽可能坚持先深后浅流水开挖的原则，组织全线管道土方施工，并现场施工条件及管道安装工程量，严格按工期精心组织施工，以确保工程质量为前提，均衡组织生产。
1.1 质量要求1.1.1 保证管道工程的设计使用寿命。
1.1.2 管道安装应符合设计和《城镇供热管网工程施工及验收规范》CJJ104-2005的优良要求，所有焊缝检验合格。
1.1.3 支架的防腐应符合设计要求。
1.2 混凝土施工要求1.2.1混凝土现浇结构应符合下列标准1.2.2混凝土支架基础应符合下列标准2. 管道安装方案2.1 作业准备和作业环境条件2.1.1施工前应进行安全技术交底，施工人员应熟悉图纸和安装工序；2.1.2管道安装人员配置充足；2.1.3力能、机具配备充足；2.1.4测量器具配备：施工方应用于钢管安装所用的钢卷尺和测量仪器应不低于下列精度，且应经计量检定机构检定。
a.精度为万分之一的钢卷尺；b.J2型经纬仪；c.S3型水准仪；注：测量温度、电流用的仪表亦应定期检查。
划线所用样板，其误差不应大于0.5mm。
2.1.5施工用氧气乙炔保证各施工现场有一套随时可用且有备用；2.1.6管沟开挖及管底垫层敷设完成至少20m方能开始管道安装；2.1.7管沟内应无积水，沟侧应有充足的空间满足吊装。
2.2 针对本工程采取的施工顺序2.2.1现场分土建基础支座和管道安装两部分组成,先制作土建基础支座,再把组合好的管子及支吊架转运至现场，并吊装到位，进行管道对口安装，经验收合格后进行焊接，支吊架的安装与管道安装同步进行。
2.2.2根据土建基础支座制作情况合理调配吊车和机具，保证施工的连续进行。
2.2.3在施工人员和焊机的安排上都要保证每个工作面的合理展开。
2.2.4本标段的管道安装完后进行水压试验。
2.2.5水压实验完后,对整个管道进行蒸汽吹扫。
试论蒸汽管网设计
用地 区较 广泛 ； 蒸 汽直埋 保温管保温材料宜为离 心玻璃棉 ＋ ｇ ２ 层铝箔反射层 。
５ 管道 热伸 长量 计 算
（ １ ） 管道 热伸 长量按下式计算 ： ＡＬ ＝ ａ Ｌ （ ６ 一 ＾ ） ． （ ２ ） 平 面 自然补偿 的分类 ：① Ｌ 型直角弯 自然补偿 。② ｚ 型折角弯 自然补偿 。 （ ３ ） 空间 自然补偿 管段的近似验算 。空间立体管道 ， 其自 然补偿能力是否满足要求 ， 可按公式判别 。 （ Ｄ Ｎ △ Ｄ似一 Ｕ ） ２ ＜２ － ＿ ０ ． ８ 上式使用条件 ： ①一根管道 ， 管材 、 管径一致 。 ②两端必须是 同定点 。 ③ 中间无 限位支 吊架 。 ④无分支管 。 热力管道 固定支 架最大 允许跨 距 （ 无沟埋 设一波 纹管补 偿器 、 Ｌ 形） 。选 择补偿器 时补偿量按计算值附加 ３ ０ ％ ５ ０ ％。
２ 凝 结水管 网水 力计 算
（ １ ） 凝结 水管道 的设 计流量 ， 应按蒸汽管 道的设计 流量乘
以用户凝结水回收率确定。间接换热的蒸汽供热系统凝结水
应 全部 回收 。
Ｌ ｍａ ｘ ＝ ０ ． １ ５ ７ ｛ Ｅ Ｊ ／ （ Ｐ Ａ ＋ Ｋ ＆ ） ｝ 。
蒸汽管道安装施工方案 (2)
博野县经济开发区东区集中供热中心附属管网项目管道安装施工方案编制柴宇审核刘国君批准陈亚江山西省工业设备安装有限公司博野项目部2015年10月20日目录1、工程概况2、编制依据3、管道材料的验收和领料4、管道施工工艺5、管道预制6、支架制作与安装7、管道安装8、管道焊接9、管道试压10、管道吹扫11、管道涂漆12、管道保温13、交工前的管道安装检查14、质量保证措施15、工程防护16、安全文明施工注意事项17、质量保证体系18、施工工序质量控制流程19、人员配备、主要施工机具20、施工进度保证措施1、工程概况1．1、工程名称:博野县经济开发区东区集中供热中心附属管网项目.1．2、本工程管道设计压力为1.6MP a、设计温度为245℃，本设计管道属GB2级压力管道，蒸汽管道从热源接出，沿甲方指定路由采取架空、钢套钢直埋方式敷设至各用户，关经过为DN250-DN50。
1．3、本工程蒸汽管道采用普通流体输送用埋弧焊钢管、输送流体用无缝钢管，焊接连接。
保温采用离心玻璃棉材料。
主要工程量如下表：2、编制依据2．1、施工图纸及设计要求.2．2、《城镇供热管网设计规范》（CJJ 28—2014)。
2．3、《城镇供热直埋蒸汽管道技术规程》(CJJ/T 104—2014）。
2．4、与工程相关的国家行业标准、规范。
3、管道材料的验收和领料A、管道组成件及管道支承件必须具有制造厂的质量证明书，其质量不得低于国家现行标准的规定.B、管道组成件及管道支承件的材质、规格、型号、质量应符合设计文件的规定，并按国家现行标准进行外观检验,不合格者不得使用.C、管道组成件及管道支承件在施工过程中应妥善保管，不得混淆或损坏。
D、阀门的壳体试验压力不得小于公称压力的 1．5 倍，试验时间不得少于 5min,以壳体填料无渗漏为合格，密封试验宜以公称压力进行，以阀瓣密封面不漏为合格。
并填写《阀门试验记录》表格。
E、自检合格后报现场监理工程师检验认可，方可入库使用.F、材料领出之前应会同发料人共同清点其数量、规格、型号,如发现有损伤等情况其材料不得进入施工现场；发料人应记录备案并采取隔离措施。
集中供热工程供热管网设计规范
集中供热工程供热管网设计规范1.1 供热范围根据太仆寺旗宝昌镇北区集中供热规划要求,确定太仆寺旗宝昌镇北区集中供热工程供热范围，根据《城镇供热直埋蒸汽管道技术规程》（CJJ104-2005），本工程热水管网采用直埋敷设，采用有补偿敷设方式。
热力管道均沿人行道直埋敷设，根据城市规划要求及实际情况，一般布置在道一侧，支管道主要沿街区道路及院区道路直埋敷设。
（双管敷设）1.2 敷设方式整个供热管网采用直埋方式敷设，对有三通、阀门部件等薄弱环节在应力不满足安全条件时，采用波纹补偿器予以保护。
管道覆土深度一般大于1.1m，分支处设阀门井，管道低点设放水井，高点设放气井。
1.3 管道保温管道保温材料：高温水管道选用聚异氰脲酸脂泡沫塑料，保护层选用高密度聚乙烯保护层。
根据不同管径，保温厚度按国家标准确定，其范围一般在30～60mm。
1.4 管道材料根据管内供热介质参数较低（温度＜120℃，压力＜1.6MPa）的特点，管材选用Q235B 钢，公称直径DN≤200 时，选用无缝钢管，DN＞250mm 时选用螺旋焊缝钢管，管网测漏方法采用在予制管予埋测漏导线，在锅炉房设测漏仪检漏。
太仆寺旗供热系统管道技术要求：供热管道采用螺旋焊缝钢管，焊接及法兰连接安装。
保温层采用聚氨酯发泡，容重≥55kg/m3。
保护层采用聚氯乙烯塑料管壳（管中管结构）。
表1.5 管网水力计算1、水力计算管网计算流量考虑了网损（包括热损和漏损）系数1.05。
在水力计算时，供水温度为110℃，回水温度75℃，管道粗糙度为0.5mm，局部阻力当量长度比例，干管为0.2，支干管为0.3，使用《城市供热手册》中所给的热水管道水力计算表进行，计算结果见表4-1-5水力计算表1.6 管道热补偿、保温材料及附件1、管道热补偿：根据供热管网走向，管道热补偿考虑采用自然补偿，在三通、分支和弯头等应力集中处若不能满足应力条件时选用直埋式波纹补偿器。
2、保温材料：管道保温材料：高温热水供热管网采用预制直埋保温管，并配备相应的管道附件如三通、弯头及保温管接头材料。
热力管道施工方案
人们生活中在很多方面都需要使用热水，供暖房间里的很多暖气片就是使用热水来进行散热，大量的用热设备也离不开热水和蒸汽，所以产热和供热的锅炉房和供热管道就应运而生。
国内的民用建筑，大多都是采用明装管道，明装管道更易发挥供热作用。
暗装管道因为安装维修起来比较困难所以应用的不是很广泛。
热力管道输送的介质温度高、流速快、压力大，在输送过程中会给管道带来较大的压力和冲击力，所以在管道安装工艺方面一定要严格要求。
保证热力系统安全可靠运行的基础和关键。
在安装施工的过程中，热力管道安装施工质量会受到很多因素的干扰。
为了保证安装施工的质量，一定要严格控制和规范安装施工技术。
1.先按照设计图纸中的要求，对预制管段进行验收，并对各个部位的几何尺寸与设计图纸进行仔细核对，要充分考虑到预制段的预留位置和吊装措施的安装，在地面预制时要完成热力管道上的放净和放空开孔的工作，确保管道管托的焊接工作在进行管道吊装之前就已完成，而且已经对管道和管托都完成上漆工作，先安装胀力弯或者过门，再安装直管，最后再将直管与胀力弯管进行接口。
2.沟槽开挖，首先要确定直埋段沟槽的开挖宽度，先确定槽底的最小开挖宽度，根据沟槽的深度以及沟槽坡度来确定沟槽的上口开挖宽度。
要保证沟槽沟底的土基的强度和稳定性，在机械开挖到底时要预留出20cm的深度采用人工开挖，以确保开挖深度的准确性。
沟槽的一侧可以用来存放回填土。
3.管道安装和连接，在无缝钢管以及螺旋缝钢管运到现场后，要先根据设备以及管件的位置进行管材的安置工作，并且在现场测量好管材的尺寸，在安置时要标注好具体尺寸。
安装采用吊车安装，采用尼龙吊带进行吊装，安装过程中要观察每根管子的外观，检查是否有损坏，保证管道的安装质量。
管道安装时要确保管道轴线的位置、管道坡度、供回水管间距、折点、附件的位置的正确，符合设计标准。
在管道连接对口前，应先确定好管口，保证管道连接正确，以免管道的铺设不符合设计规定。
4.阀门的安装，必须要按相关规范要求来进行阀门的安装，要确保阀门上的螺栓具有足够的调节余量，在阀门安装之前要确保阀体的流向与管路介质的流向是一致的，并确保疏水器的排水管径大于进口管径，阀门的焊接要在开放状态下进行，对管网进行阀组安装时，阀门手柄或者手轮的安装位置应该方便操作，在固定支架安装完毕以后才能进行大型阀门的安装。
城市建设规划中的热力管网布置方案
城市建设规划中的热力管网布置方案来源:2024-02-05 15:09:55摘要：在城市集中供热管网敷设中，地下敷设是城市热力管网敷设的主要形式。
地下敷设方式减少了架空敷设对城市市容的影响。
目前，应用较多的地下敷设又分为直埋敷设和有沟敷设两种。
有沟敷设是将管线敷设在地沟内，这样的方式减少了管道的荷载，有效保障了管道的安全。
直埋敷设是将管道直接埋设在土壤中。
这样的敷设方式使的管道需要承受来自地面的荷载。
两种方式总，直埋敷设方式一起施工简便、造价低的特点在我国城市热网建设中有着广泛热力管网，也称为热力管道，是城市集中供热系统中的重要组成部分，它负责将热能从热源（如锅炉房、直燃机房、供热中心等）输送到建筑物的热力入口。
热力管网由多个供热管道组成，这些管道根据热媒的不同可以分为蒸汽热网和热水热网。
蒸汽热网通常用于高压、中压和低压蒸汽供热，而热水热网则根据供水温度分为高温热水热网（T≥100摄氏度）和低温热水热网（T≤95摄氏度）。
热力管网的设计和施工需要遵循一定的技术标准和水质标准。
一、城市热力管网布置及敷设类型在现代城市建设中，热力管网的布置应根据城市供热负荷的需求、发展规划以及具体地形等因素进行确定。
在我国多年的热网管线布局及敷设中，枝状管网设计是应用最为广泛的一种结构。
通过枝状管网结构为现代城市供热提供可靠、灵活的热源输热干线。
通过枝状管网结构减少供热半径及接粮损耗，以此提高供热效率。
在城市热力管网敷设中，地上敷设和地下敷设是主要的敷设方式。
地上敷设主要应用于工业园区，而地下敷设主要应用于城市小区供热。
地下敷设能够有效减少敷设施工对城市交通的影响，减少架空敷设对城市市容的影响。
在现代城市规划建设中地下敷设是城市热力管网建设的主要方式。
二、热力管网敷设的基本规范城市街道上和居住区内的热力网管道宜采用地下敷设,优先采用直埋敷设,穿越不允许开挖检修的地段时,应采用通行管沟敷设,当采用通行管沟困难时,可采用半通行管沟敷设。
蒸汽管道施工方案样本
天保蒸汽管道施工方案第1章编制阐明1.1施工图纸1.2规范、原则及规定1.2.1《城乡供热直埋蒸汽管道技术规程》；1.2.2《都市供热管网工程施工及验收规范》（CJJ28－）；1.2.3《工业金属管道管道工程施工及验收规范》（GB50208-）；第2章工程概况2.1工程概况本工程为园区内连接都市热网及换热站房间室外蒸汽管道及回收凝结水管道施工。
市政管网蒸汽压力为1.6MPa，该压力下饱和温度204.380C，流量为15t/h，管径为DN150；凝结水温度为950C，流量为15t/h，管径为DN100。
采用直埋敷设，管道中心标高为-1.800～-1.400米（室外地坪为-0.200），蒸汽管道坡度0.002，汽水同向。
室外蒸汽管道采用直埋蒸汽保温管制作，工作钢管为无缝钢管，管径为D159×5/D219×6，外护钢管材质为螺旋焊缝钢管，管径为325×7/D426×8，高温玻璃棉保温厚度60mm/80mm，管道长360米，工作钢管需设波纹补偿器。
凝结水管道采用聚氨脂硬质泡沫塑料直埋保温管，保温厚度38mm，工作钢管为无缝钢管，管道长360米。
直埋蒸汽管道补偿器间及变径处均需设固定支座。
2.2质量原则合格第3章施工组织布置3.1人工、材料、机械筹划3.1.1人力布置依照工程量及工期规定，项目部制定了详细劳务用工筹划，规定施工队伍各工种人员配备齐全，保证工程顺利实行。
3.1.2材料、机械筹划工作钢管为无缝钢管，管径为D159×5/D219×6，外护钢管材质为螺旋焊缝钢管，管径为325×7/D426×8，高温玻璃棉保温厚度60mm/80mm。
凝结水管道采用聚氨脂硬质泡沫塑料直埋保温管，保温厚度38mm，工作钢管为无缝钢管。
阀门选用截止阀，连接方式为焊接。
阀门公称压力为2.5MPa，凝水管道上阀门公称压力为1.6MPa，所有阀门均需保温。
蒸汽管道铺设施工方案范本
蒸汽管道铺设施工方案范本一、项目背景蒸汽管道是工业生产中常用的能源传输设备之一。
为了保证工业生产的正常进行，需要对蒸汽管道进行合理的铺设和维护。
本方案旨在提供一套蒸汽管道铺设施工方案范本，以指导相关项目的设计和施工工作。
二、施工前准备工作在开始施工前，需要进行一系列的准备工作：1.确定管道铺设的具体位置和路径。
2.进行现场勘察，评估土壤条件、地下管线情况等。
3.与相关部门协商，确保施工符合环保、安全等要求。
4.准备施工所需的材料和设备，如管道、管件、支架等。
三、施工步骤1. 土壤处理根据现场勘察结果，评估土壤的承载力和稳定性。
如果土壤条件不理想，需要进行土壤处理以保证蒸汽管道的安全运行。
常见的土壤处理方法包括加固、加密和挖土等。
2. 管道铺设(1) 定位和测量根据预定的方案，确定管道的具体位置和铺设路径。
使用测量工具对地面进行标记，并确保标记的准确性。
(2) 埋设管道按照设计要求，进行管道的埋设工作。
在埋设过程中，需要注意以下几点：•管道的埋深应符合相关标准和要求。
•管道的铺设走向应与设计方案一致。
•在弯曲或拐角处，需要采用合适的管件，确保管道的连续性和稳固性。
(3) 连接管道在管道铺设完成后，对接管段进行连接。
连接管道时，需要注意以下几点：•管道的连接应牢固可靠，不得发生漏水或渗漏现象。
•采用适当的连接方式和管件，如焊接、承插连接等。
3. 支撑和固定为了保证管道的稳定性和安全性，需要进行支撑和固定工作。
支撑和固定的方式可以根据具体情况选用，如吊杆、托架、支架等。
4. 防腐保温为了延长管道的使用寿命和降低能源损耗，需要进行防腐保温处理。
常见的防腐保温材料包括玻璃钢、聚氨酯等。
在进行防腐保温工作时，需要严格按照相关标准和要求进行施工。
5. 测试和验收在施工完成后，需要进行测试和验收工作。
常见的测试方法包括压力测试、泄漏测试等。
测试结果符合要求后，可进行最终的验收工作。
四、质量控制在施工过程中，需要进行严格的质量控制，确保施工质量符合相关标准和要求。
热力管网施工设计方案及对策
目录一、工程概况 (4)二、施工部署 (5)三、施工准备 (5)1、组织准备 (5)2、技术准备 (5)3、物资准备 (6)四、施工方法与技术措施 (7)（一）施工方法 (6)1、管沟定位放线： (7)2、管沟土方开挖：........................ . (7)3．管道安装 (8)4．管道试压、冲洗施工.............................. .. (10)5．管道接口及管件的保温 (12)6．管沟的回填和阀门井的施工 (12)7．管道支墩的施工（混凝土、模板、钢筋） ................ . (13)（二）技术措施 (6)1、工程质量的技术措施 (6)2、工程工期的技术措施 (6)3、施工安全生产的技术措施 (6)五、质量管理体系与措施 (6)六、安全管理体系与措施 (6)七、环境保护管理体系与措施 (6)八、工程进度计划与措施 (6)九、资源配备计划 (6)1、机械设备配备计划 (6)2、主要材料配备计划及进场表达 (6)3、劳动力配备计划及进场计划 (6)十、施工总平面布置图 (6)十一、对本工程施工的各关键点、难点处理措施 (6)十二、质量通病的控制措施 (6)十三、其他特殊施工措施 (6)1、冬季施工措施...................... .. (6)2、雨季施工措施 (6)3、农忙季节施工措施 (6)十四、合理化建议................ . (6)一、工程概况1标段：从化工一路与石化路交叉口西侧原DN900供热管网开口处起，沿石化路（规划路段）北侧穿越化工一路（开挖加设套管），开挖农田、树林、部分厂区至濮上路西侧（桩号0+980），南至桩号1+000，沿石化路北侧向东顶管穿越濮上路、开挖昆吾路（加设套管）、顶管穿越开州路，沿濮水岸穿越戚城村至京开大道西侧（桩号3+300）。
主管线长度：直埋式预制保温钢管D920×12，1090×2m；直埋式预制保温钢管D820×10，2300×2m。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(此文档为word格式，下载后您可任意编辑修改！)热力管网施工组织设计中国机械工业第四建设工程公司2009418一、工程概述： (3)1．1工程简介 (3)二、工程特点： (4)一. 编制依据 (5)二. 工程执行的规范、标准 (5)1.设备与管道安装施工规范 (5)3.验评标准： (5)第三章现场施工管理及组织机构 (6)1. 管理思想 (6)2. 管理目标 (6)3. 管理原则 (6)4. 组织措施 (6)5. 组织机构 (7)6. 组织机构及部门职责 (7)第四章管理及施工人员安排 (10)一、工程所需主要工作人员 (10)二、主要施工管理人员表 (11)三.专业工程队人员 (12)第五章主要施工机具、劳动力及设备材料用量 (13)一、主要施工机具表 (13)二、劳动力计划表 (14)三、主要设备、材料一览表 (15)第六章施工进度计划及现场平面布置 (16)第七章工程质量保证体系及措施 (17)一、质量保证体系 (17)1．质量承诺： (17)2. 质量方针目标： (17)4.质量保证组织 (18)第一章工程概况一、工程概述：1．1工程简介本工程由三门峡市发改委《三发改城市【2008】206号》文批复可研报告，工程总投资约56469.22万元,项目实施后，新增供热面积771.69*104平方米，热源工程由中国联合工程公司负责设计，管网和换热站由河南城市规划设计研究有限公司设计。
预计2009年5月初开工建设，2009年11月15日开始供暖。
该工程已经列入三门峡市2009年十件大事之一，市政府已组成强有力的协调班子，政府主要领导亲自挂帅，力保该工程如期完成。
1．2．整体工程名称：三门峡供热二期工程1．3．建设单位：开曼铝业（三门峡）有限公司1．4．整体工程地点：热源工程和换热总站位于开曼铝业（三门峡）有限公司（杭州锦江集团全资子公司）。
主干线工程从开曼铝业东北角围墙外沿快速通道至209国道转涧河南岸河堤至大岭路桥北岸。
市区工程从大岭路桥北岸经大岭路桥至黄河路，东至东风市场，西至三门峡市经济开发区。
1．5．整体工程进度计划：总工期：预计2009年5月9日开工，2009年11月15日整体调试，并开始供暖，总工期190天。
1．6．本投标项目工程名称：三门峡供热二期工程主干线Ⅱ标段1．7标段施工范围：从KZ004＋280处起，至KZ008＋705处止（炸药库大院西墙处）。
全长4.425Km。
均为2φ1000mm热力管网。
该标段与村镇道路交叉口两处，桥涵三处，国防光缆和通信光缆各一处，高速铁路交叉一处，桥头沟大桥一处。
沿途企事业单位三处，与陕县惠能热点公司供三门峡热力管道交叉一处。
对外协调重要，特别是桥头沟大桥涉及河道管理和高速铁路，管网离开满车道，下沟和惠能供热管网交叉，局部管道可能要走机动车道。
1．8本主标段（整体主干线标段进度）最低工期要求：2009年5月上旬开工，其中5月、6月、7月主要是挖土、地基处理、柔性垫层施工，6月、7月、8月只要为管道安装，8月、9月热处理和调试，9月、10月、11月为系统调试，场地、地貌恢复。
1．9主干线标段承包方式：管道、管件、法兰、机电设备、电气自控的设备和材料等均为建设单位采购供应，定额辅助材料由施工单位自购。
1．10．工程质量:该项目属市政热力工程，安装工程竣工后严格按照国家热力工程验收评定标准组织验收评定；公路及市政道路工程回填恢复后，按照相应行业的验收评定标准进行验收评定，达到合格标准，力争优良工程。
本工程由建设单位委托专业监理公司实行全过程监理，施工应必须严格按施工图纸和现行的施工验收规范精心组织施工，接受监理工程师的监督和管理。
工程质量等级由相关部门核定，质监实施过程中将认真服从质监人员的监督和检查，积极给予配合。
负责落实本施工单位的有关措施要求。
二、工程特点：2．1由于该工程属于三门峡2009年十件大事之一，而且工期要求较紧（必须在09年11月15日开始供暖），涉及河道、光缆、高速铁路交叉、大桥、及沿途企事业单位等不利因素。
因此施工前必须协调处理好，勘探现场具体位置走向。
大量的对外协调工作必须做好，圆满。
提前与相关部门、单位、村镇等进行沟通，制订协调方案，以最快的速度及早达成一致，并与有关部门签订施工协议书。
2．2施工期间，涉及到的交通安全、施工安全、安全警示、围护、防洪泄洪等必须在施工前就设置处理完毕。
2．3本标段全长4.425Km，为双排φ1000mm热力管网，开挖的管沟深、宽。
行人一侧必须全部进行安全围护。
交叉路口施行快挖、快安装、快回填，不能影响通行。
战线长，职工宿舍就以流动帐蓬为主，干到那里，就食宿到那里，但必须注意公共卫生。
2．4位于市区，设备、材料运输需要在夜间进行，为此在施工中会有影响周围居民现象。
所以在施工期间，必须注意扰民问题：在施工中的施工机械吊车、卷扬机、电焊机等器械，生产时会产生噪声，特别是晚间的生产噪声，会影响居民的生活、学习。
因此，保证在居民的休息时间（晚上8点到早上6点）禁止大声响的机械施工，在其他的工作时间应加强劳动效率，提高工作质量，保证施工按照国家规范、设计要求进行施工，保证不出现返修、返工项目，确保按工期要求进行施工。
三、工期要求：根据实际的工程内容及工作量，按照招标的要求，计划施工时间为合同签定后180日历天。
四、工程施工质量：合格，力争优良。
第二章编制依据一. 编制依据1.1 甲方的招标文件。
1.2 设计图纸、产品说明书等有关资料。
1.3国家有关法律、法规、标准、规范。
1.4本公司的《施工组织设计编写导则》。
1.5本公司的《质量手册》、《程序文件》、《作业指导书》等质量保证体系文件。
1.6本公司《质量环境安全一体化体系程序文件》1.7 本公司的相关专业施工工艺。
二. 工程执行的规范、标准1.设备与管道安装施工规范1.1GB50231-98《机械设备安装工程施工及验收通用规范》1.2 GB50246-97《工业设备及管道绝热工程设计规范》1.3 GB50235-97《工业管道工程施工及验收规范》1.4 GB50236-98《现场设备、工业管道焊接工程施工及验收规范》1.5 98T901《管道及设备保温》1.6 GB985-88《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》1.7 GBJ97-87水泥混凝土路面施工及验收规范1.8 GB50242-2002建筑给水排水及采暖工程施工质量3.验评标准：GBJ300—88《建筑安装工程质量检验评定统一标准》GB50185—93《工业设备及管道绝热工程质量检验评定标准》GB50184—93《工业金属管道工程质量检验评定标准》4 本《施工组织》为投标使用，中标且勘查现场后将重新组织各有关专业人员，根据现场的实际情况对该《施工组织》进行更加详细的编制，包括各种切实可行的施工方案、作业指导书。
第三章现场施工管理及组织机构1. 管理思想树立创新意识，集中统一领导,坚持系统管理，增强用户观念。
2. 管理目标信守合同，严格实施质量、工期、成本控制，优质、安全、如期完成工程任务。
3. 管理原则在项目经理部的领导下，协调和控制各管理工作之间的关系，保证管理工作整体功能的优化，实现专业化的管理和施工。
4. 组织措施4.1 成立以管道安装为主, 各专业参加的施工项目经理部，在项目经理的直接领导下，依照项目法,领导指挥各专业工程部和各管理部门的施工和管理活动。
4.2 按单位工程项目组织专业化施工。
在项目经理部下设《工程技术部》、《质量安全部》、《财会物资部》、《施工管理部》、《对外协调部》等职能部门；并设立各工程队：土建施工队、管道安装一、二、三队、防腐保温等五个专业工程队,形成矩阵式组织机构,直接指挥各专业施工队的施工活动。
4.3 项目经理的职责是对整个工程的质量、安全、进度负全面领导责任;并对项目领导小组负责, 项目总工程师对整个工程的技术和质量负直接领导责任,按照ISO9001：2000的模式,针对该项工程的质量管理,组织制定出具体的实施细则;项目经济师对整个工程的进度和成本控制负直接领导责任,按照里程碑进度控制的原则,组织编制出月进度和总进度计划,并负责成本管理工作。
4.4. 把管理部门(管理层)和专业工程队(作业层)的管理从职责上分离业务上统一领导,既发挥管理部门的纵向优势，又发挥专业队的横向优势。
4.5. 管理部门的负责人对各专业队有业务指导和监督管理的责任和权力。
4.6. 项目经理部可根据工程的进展和闲忙程度调配各专业工程队之间的施工能力。
5. 组织机构6. 组织机构及部门职责6.1 组织机构设置公司将成立《三门峡供热二期工程项目经理部》，项目经理部作为项目现场组织机构，实行项目经理负责制，项目经理将被授以全权负责项目管理工作及履行项目施工合同。
项目组织机构按照工程施工特点，项目部按工程、质量、技术、供应和综合五个管理体系，对决策管理和执行三个主层次进行组织管理工作，真正做到“接口明确、职责分明、协调一致、政令畅通”。
6.2部门职责6.2.1项目经理1)项目经理全权负责项目管理和履行项目施工合同工作，并有权做出决定。
2)全面负责本项目的管理工作，是本项目的行政负责人。
对项目的生产、经营、安全、质量等各方面负全责。
3)项目经理部是本工程施工方面的指挥和协调中心，对内协调各施工队之间的接口关系，对外协调与当地政府、当地相关部门的各种关系，协调业主、监理、设计与总包的关系。
4)全权调动本项目资源。
6.2.2项目总工1)领导和组织施工图纸的会审工作，对提出的问题要组织研究或提交设计院解决。
2)负责施工技术准备及组织编制施工组织设计。
3)组织解决施工生产中的技术难题，组织召开项目技术会议，审批重大技术方案。
4)督促有关部门和各施工队认真做好工程质量的检查验收工作，组织工程竣工验收工作。
5)负责重大安全技术方案的审批，参加安全大检查，解决施工中存在的安全技术问题。
6)督促有关部门做好原始资料的积累，负责组织竣工资料的整理移交。
7)负责组织开展新技术、新工艺、新材料、新设备的研究和推广工作。
6.2.3 质量安全部：制定质量管理目标。
负责现场质量监督检查，创优质工程目标管理，质量问题处理，组织办理交工验收，负责现场的安全生产，安全防护等，负责定期安全大检查，制定安全检查制度。
进行文明安全施工管理。
6.2.4工程技术部：负责项目的技术管理工作、编写技术方案及作业指导书，编制劳力、机具、材料计划，技术资料管理。
负责解决现场施工技术问题，与业主、监理协调技术管理工作。
6.2.5财会物资部：负责项目的预决算，工程进度预算，项目资金使用情况，物资的询价、采购、储存发放及施工机具的采供和管理。
6.2.6施工管理部：负责项目的施工人员管理，计划安排工程施工。
