Abaqus 操作入门指导
Abaqus基本操作中文教程
Abaqus基本操作中文教程目录1 Abaqus软件基本操作.........................................................................................1.1 常用的快捷键 ......................................................................................................1.2 单位的一致性 ......................................................................................................1.3 分析流程九步走..................................................................................................1.3.1 几何建模（Part）.......................................................................1.3.2 属性设置（Property）...............................................................1.3.3 建立装配体（Assembly）.........................................................1.3.4 定义分析步（Step）..................................................................1.3.5 相互作用（Interaction）.........................................................1.3.6 载荷边界（Load） .....................................................................1.3.7 划分网格（Mesh） ..................................................................1.3.8 作业（Job） .................................................................................1.3.9 可视化（Visualization） ............................................................1 Abaqus软件基本操作1.1 常用的快捷键旋转模型—Ctrl+Alt+鼠标左键平移模型—Ctrl+Alt+鼠标中键1.2 单位的一致性CAE软件其实是数值计算软件，没有单位的概念，常用的国际单位制如下表1所示，建议采用SI (mm)进行建模。
Abaqus基本操作中文教程
Abaqus基本操作中文教程目录1 Abaqus软件基本操作........................................1.1 常用的快捷键.............................................1.2 单位的一致性.............................................1.3 分析流程九步走...........................................1.3.1 几何建模（Part）....................................1.3.2 属性设置（Property）................................1.3.3 建立装配体（Assembly）..............................1.3.4 定义分析步（Step）..................................1.3.5 相互作用（Interaction）............................1.3.6 载荷边界（Load）....................................1.3.7 划分网格（Mesh）...................................1.3.8 作业（Job）.........................................1.3.9 可视化（Visualization）.............................1 Abaqus软件基本操作1.1 常用的快捷键旋转模型—Ctrl+Alt+鼠标左键平移模型—Ctrl+Alt+鼠标中键1.2 单位的一致性CAE软件其实是数值计算软件，没有单位的概念，常用的国际单位制如下表1所示，建议采用SI (mm)进行建模。
ABAQUS建模入门

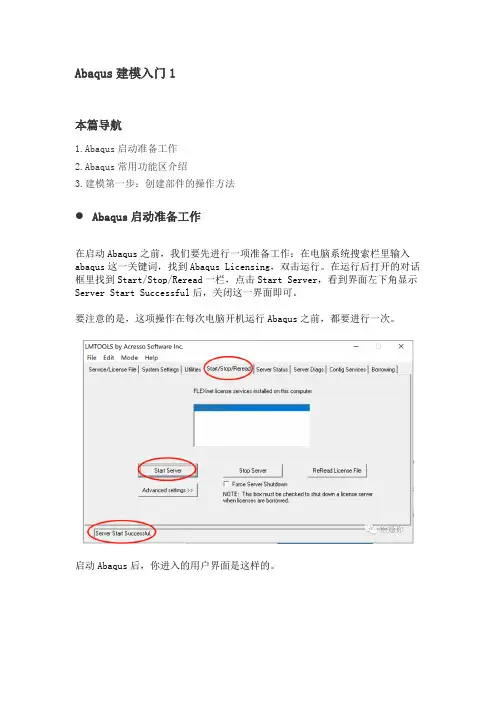

Abaqus建模入门1本篇导航1.Abaqus启动准备工作2.Abaqus常用功能区介绍3.建模第一步：创建部件的操作方法Abaqus启动准备工作在启动Abaqus之前，我们要先进行一项准备工作：在电脑系统搜索栏里输入abaqus这一关键词，找到Abaqus Licensing，双击运行。
在运行后打开的对话框里找到Start/Stop/Reread一栏，点击Start Server，看到界面左下角显示Server Start Successful后，关闭这一界面即可。
要注意的是，这项操作在每次电脑开机运行Abaqus之前，都要进行一次。
启动Abaqus后，你进入的用户界面是这样的。
你需要了解的几个功能区1.环境栏：用于选择需要的功能模块，而功能模块的作用是对模型进行不同阶段的处理。
2.菜单栏：是在同一功能模块下，可对模型进行的各种操作的入口。
不同的功能模块下，菜单栏的内容会相应变化。
3.工具栏：列出了同一功能模块下，可对模型进行的常用操作，是对菜单栏内容的提炼，但在表现形式上更加直观。
不同的功能模块下，工具栏的内容也会相应变化，这一点与与菜单栏相同。
4.模型树：对模型进行的所有设置都会在这里显示，若想修改模型的各种设置，模型树是一个比较便捷的入口。
5.作图区（画布）：建立的模型在这里显示。
可不可以改变作图区的颜色？可以。
在菜单栏中选择：视图(View)—图形选项(Graphics Options)，在视口背景栏(Viewport Background)中进行颜色调整。
建模第一步：创建部件的操作方法首先选定绘制草图需要的功能模块：环境栏—模块（Module）—部件（Part）草图绘制：工具栏—创建部件（Create Part）进入创建部件对话框后，要选择模型空间（三维、二维、轴对称），部件类型（变形体、离散刚体、解析刚体、欧拉）以及部件基本特征。
对于不想探究其变形情况的物体，应设置成刚体，如刀具、模具。
Abaqus基本操作中文教程
Abaqus基本操作中文教程Abaqus基本操作中文教程节点有限元分析技术内部标准目录1 Abaqus软件基本操作 (4)1.1 常用的快捷键 (4)1.2 单位的一致性 (4)1.3 分析流程九步走 (4)1.3.1 几何建模（Part） (5)1.3.2 属性设置（Property） (6)1.3.3 建立装配体（Assembly） (7)1.3.4 定义分析步（Step） (8)1.3.5 相互作用（Interaction） (9)1.3.6 载荷边界（Load） (11)1.3.7 划分网格（Mesh） (13)1.3.8 作业（Job） (16)1.3.9 可视化（Visualization） (17)节点有限元分析技术内部标准1 Abaqus软件基本操作1.1 常用的快捷键旋转模型—Ctrl+Alt+鼠标左键平移模型—Ctrl+Alt+鼠标中键缩放模型—Ctrl+Alt+鼠标右键1.2 单位的一致性CAE软件其实是数值计算软件，没有单位的概念，常用的国际单位制如下表1所示，建议采用SI (mm)进行建模。
国际单位制SI (m) SI (mm)长度m mm力N N质量kg t时间s s应力Pa(N/m2)MPa (N/mm2)质量密度kg/m3t/mm3加速度m/s2mm/s2例如，模型的材料为钢材，采用国际单位制SI (m)时，弹性模量为2.06e11N/m2，重力加速度9.800 m/s2，密度为7850 kg/m3，应力Pa；采用国际单位制SI (mm)时，弹性模量为2.06e5N/mm2，重力加速度9800 mm/s2，密度为7850e-12 T/mm3，应力MPa。
1.3 分析流程九步走几何建模（Part）→属性设置（Property）→建立装配体（Assembly）→定义分析步（Step）→相互作用（Interaction）→载荷边界（Load）→划分网格（Mesh）→作业（Job）→可视化（Visualization）节点有限元分析技术内部标准1.3.1 几何建模（Part ） 关键步骤的介绍：➢部件（Part ）导入Pro/E 等CAD 软件建好的模型后，另存成iges 、sat 、step 等格式；然后导入Abaqus 可以直接用，实体模型的导入通常采用sat 格式文件导入。
abaqus入门操作
如何开启：在:\SIMULIA\License中点击，出现下图点击start server ，下部会显示开启成功，之后才可以打开abaqus cae。
（点击后先出现下面的黑框，等待一会后出现软件界面，使用软件时黑框必须开启，不能关闭）软件操作流程：部件（平面草图——立体设计）——属性（重要）——装配——分析步——载荷——网格（重要）——作业——可视化（后期）打开后如上图点击进行模型总体设计，仅仅对进行修改，保证为个位数（如200修改为2），确定后出现草图界面，这部分与cad无异，一般是画个矩形即可，画完后点击下方的完成，之后弹出编辑基本拉伸只改变深度，之后确定。
随即出现一实体模型。
点击出现，点击实体上的表面，然后点击完成，再在选取的表面上选择一条边（一般是竖直的）再点击完成，又出现草图界面（这是在选取的面上进行再设计），设计完成后在实体的表面上会出现新的图形。
点击（注意次图标右下角的小黑角，这说明此类图标可以展开，左键点击后按住不放）选择（拆分几何元素：拉伸扫掠边）。
拾取表面的图案后完成，下方选择沿某条边扫掠，然后选取实体上与选取表面垂直的一条边，点击完成。
部件设计到此结束。
进入属性设计点击，选择力学-弹性，只改变杨氏模量和泊松比（杨氏模量124000，泊松比0.34，注意这两个数值固定）这是铜的材料设计再点击，选择力学-超弹性，选择，选择系数，之后修改（C10=0.008 C01=0.002 D1=2注意这三个数值固定）这是ex的材料设计。
点击，创建蒙皮，点击实体上所画图形的内部，点击完成。
点击，点击继续，选择上面设计的ex材料。
再次点击选择壳后继续出现壳的厚度数值进行填写（一般为0.001）材料选择上面的铜，之后确定。
点击，之后点击实体上图案内部，点击完成确定。
再次点击，选择图案外的实体，出现界面选择ex所在的界面（实体均匀的）注意再次点击，这时将实体反转（有图案的表面的对立面），会发现还有一块白色区域，点击，仍选择ex所在的界面（实体均匀的）。
abaqus入门操作
如何开启：在:\SIMULIA\License中点击，出现下图点击start server ，下部会显示开启成功，之后才可以打开abaqus cae。
（点击后先出现下面的黑框，等待一会后出现软件界面，使用软件时黑框必须开启，不能关闭）软件操作流程：部件（平面草图——立体设计）——属性（重要）——装配——分析步——载荷——网格（重要）——作业——可视化（后期）打开后如上图点击进行模型总体设计，仅仅对进行修改，保证为个位数（如200修改为2），确定后出现草图界面，这部分与cad无异，一般是画个矩形即可，画完后点击下方的完成，之后弹出编辑基本拉伸只改变深度，之后确定。
随即出现一实体模型。
点击出现，点击实体上的表面，然后点击完成，再在选取的表面上选择一条边（一般是竖直的）再点击完成，又出现草图界面（这是在选取的面上进行再设计），设计完成后在实体的表面上会出现新的图形。
点击（注意次图标右下角的小黑角，这说明此类图标可以展开，左键点击后按住不放）选择（拆分几何元素：拉伸扫掠边）。
拾取表面的图案后完成，下方选择沿某条边扫掠，然后选取实体上与选取表面垂直的一条边，点击完成。
部件设计到此结束。
进入属性设计点击，选择力学-弹性，只改变杨氏模量和泊松比（杨氏模量124000，泊松比0.34，注意这两个数值固定）这是铜的材料设计再点击，选择力学-超弹性，选择，选择系数，之后修改（C10=0.008 C01=0.002 D1=2注意这三个数值固定）这是ex的材料设计。
点击，创建蒙皮，点击实体上所画图形的内部，点击完成。
点击，点击继续，选择上面设计的ex材料。
再次点击选择壳后继续出现壳的厚度数值进行填写（一般为0.001）材料选择上面的铜，之后确定。
点击，之后点击实体上图案内部，点击完成确定。
再次点击，选择图案外的实体，出现界面选择ex所在的界面（实体均匀的）注意再次点击，这时将实体反转（有图案的表面的对立面），会发现还有一块白色区域，点击，仍选择ex所在的界面（实体均匀的）。
Abaqus 操作入门指导解析
2、为草绘平面定向
3、草绘截面
4、设置拉伸深度及拉伸方向等
Create Shell
Create Shell的方法依次为：Extrude、Revolve、Sweep、Loft、 Planar、From solid和Remove face。 现以From solid为例说明如何Create Sshell： 1、选择要生成Face的体，操作完成后体将被删除，只 保留表面。
分析流程九步走
1、几何建模 Part
2、划分网格 3、特性设置
Mesh Property
4、建立装配体 Assembly 5、定义分析步 Step
6、相互作用 7、载荷边界
8、提交运算 9、后处理
Interaction Load
Job Visualization
1、几何建模 Part
导入Part
ABAQUS
Байду номын сангаас型操作
Ctrl+Alt+鼠标左键 旋转模型
Ctrl+Alt+鼠标中键 平移模型
Ctrl+Alt+鼠标右键 缩放模型
单位一致性
CAE软件其实是数值计算软件，没有单位的概念。
SI Length Force Mass Time Stress Energy Density Ace m N kg s Pa J Kg/m3 m/s2 SI(mm) mm N T (103kg) s MPa mJ (10-3J) t/mm3 mm/s2 US Unit in 1bf 1bf s2/in s psi in 1bf 1bf s2/in4
定义切割平面的方法： 一点一法线 三点 一点一边（点要在边上，该边垂直于定义的切割平面）
(完整版)Abaqus操作说明
1、创建部件：Step1：执行Part/Create命令，或者单击左侧工具箱区域中的（create part）按钮，弹出如图1-1所示的Create Part对话框。
在Name（部件名称）后面输入foundation，将Modeling Space（模型所在空间）设为2D Planar（二维平面），Type （类型）设为Deformable（可变形体），Base Feature（基本特征）设为Shell（壳）。
单击Continue按钮退出Create Part对话框。
ABAQUS/CAE自动进入绘图（Sketcher）环境。
图1-1Step2：选择绘图工具框右上方的创建矩形工具，在窗口底部的提示区显示“Pick a starting corner for the rectangle—or enter X,Y”，输入坐标（0,0），按下Enter键，在窗口底部的提示区显示“Pick the opposite corner for the rectangle—or enter X,Y”，输入（45.5,20），按下Enter键。
单击Done，创建part 完成，如图1-2。
图1-2Step3：单击左侧工具箱区域中的，弹出如图1-3的窗口。
应用或功能将groundwork（基础）在foundation的位置绘制出来，点击Done，返回图1-4所示窗口图1-3图1-4Step4：执行Tools-Set-Create弹出如图1-5的Create Set对话框，在Name后面输入all，点击Continue，将整个foundation模块选中如图1-6所示，点击Done，完成集合all的创建。
以相同的操作，将图1-4中的小矩形区域创建Name为remove 的集合。
图1-5图1-6以相同的方式分别创建名称为：groundwork，retaining，backfill的part,依次如图1-7,1-8,1-9所示。
ABAQUS使用手册(中文版)
ABAQUS使用手册（中文版）abaqus入门使用手册abaqus简介：abaqus是一套先进的通用有限元程序系统，这套软件的目的是对固体和结构的力学问题进行数值计算分析，而我们将其用于材料的计算机模拟及其前后处理，主要得益于abaqus给我们的abaqus/standard及abaqus/explicit通用分析模块。
abaqus存有众多的分析模块，我们采用的模块主要就是abaqus/cae及viewer,前者用作建模及适当的前处置，后者用作对结果展开分析及处置。
下面将对这两个模块的采用融合本人的体会搞一些具体内容的表明：一．abaqus/caecae模块用于分析对象的建模，特性及约束条件的给定，网格的划分以及数据传输等等，其核心由七个步骤组成，下面将对这七个步骤作出说明：1.part步（1）part→creatmodelingspace:①3d代表三维②2d代表二维③aa xisymmetric代表轴对称，这三个选项的选取视乎所演示对象的结构而的定。
type:①deformable为一般选项，适合于绝大多数的模拟对象。
②discreterigid和analyticalrigid用于多个物体组合时，与我们所研究的对象相关的物体上。
abaqus假设这些与所研究的对象相关的物体均为刚体，对于其中较简单的刚体，如球体而言，选择前者即可。
若刚体形状较复杂，或者不是规则的几何图形，那么就选择后者。
需要说明的是，由于后者所建立的模型是离散的，所以只能是近似的，不可能和实际物体一样，因此误差较大。
shape中存有四个选项，其排序规则就是按照维数而的定的，可以根据我们的演示对象确认。
1type:①extrusion用作创建通常情况的三维模型②revolution创建旋转体模型③sweep用作创建形状任一的模型。
approximatesize:在此栏中设定作图区的大致尺寸，其单位与我们选定的单位一致。
设置完，页面continue步入作图区。
Abaqus基本操作
Abaqus基本操作一、操作：1、鼠标操作（tools–>options–>）移动物体的两种方式：其一，是Ctrl+Alt+鼠标中键，其二是工具栏中的Pan view按钮。
旋转物体的两种方式：其一，是Ctrl+Alt+鼠标左键，其二是工具栏中的Rotate view按钮。
多选物体：需要按住Shift键进行多选减选物体：需要按住Ctrl键进行减选2、单位制二、建模1、部件类型模型空间：三维、二维、轴对称part的类型：可变性，离散刚体（discrete rigid，刚体不参与有限元计算，离散刚体可以模拟任何形状的物体），解析刚体analytical rigid，外形可解析，仅用于建立壳和曲线，当模拟简单的刚体时使用），欧拉网格（一般用于流体分析，介质在网格中移动，而不是网格本身的变形）二维的壳体仍为实体，三维的壳体才是真正的壳体2、草图工具2.1创建部件（part）大约尺寸（approximate size）：最大尺寸的两倍（单位与统一单位一致）参考线转化，投影，偏移裁剪，修复，平移（旋转，缩放，镜像）添加约束，添加dimension（标注），编辑dimension（参考：不对模型计算起作用）标注半径时，点两次圆周上的点草图保存，打开（也可以在file–>import–>sketch）草图选项一般不修改2.2、拉伸、旋转、扫掠等拉伸（extrusion）：平面草图做完后，两次中键显示深度扭曲（twist）：100（dist/Rev 距离/周）旋转（revolution）：同上扫掠（sweep）：同上twist，draft（拖拽，拔模(以一个角度放大或缩小)）放样（loft）：类似扫掠，可以在多个截面之间创建过渡面。
使用时可能出现不理想表面，慎用！从壳体创建（放样，使用partition face来创建截面）实体：同上2.3、创建部件的基本原则合理的简化简单部件直接通过abaqus建模，复杂的部件通过建模软件建好后导入2.4、添加部件特征对从三维软件中导入的结构进行微小的修改Cut：与前面创建实体中的拉伸、旋转等类似。
ABAQUS有限元软件入门指南
ABAQUS有限元软件入门指南安装完成后，您可以打开ABAQUS软件。
首次运行时，您会看到一个欢迎界面。
在该界面中，您可以选择新建模型、打开现有模型、访问教程和文档或进行其他操作。
在ABAQUS中，模型是您要分析的对象。
在创建新模型之前，您需要了解ABAQUS中的两个重要概念：分析步骤和作业。
分析步骤是将模型分析为一系列相互关联的操作的过程。
每个步骤都可以设置不同的加载、边界条件、材料属性等。
例如，您可以将一个模型分析为两个步骤：应力加载和热加载。
作业是指向计算机硬件提交的ABAQUS作业，它定义了模型的分析步骤和其他设置。
通过作业，您可以指定所需的精度、计算步长、并行计算等。
在提交作业后，ABAQUS将自动进行计算。
创建新模型时，您可以选择建模方法，例如零件建模、装配建模或复合件建模。
根据您的需求选择合适的建模方法，并绘制出模型的几何形状。
在模型中，您需要定义材料属性。
ABAQUS提供了各种材料模型，例如线性弹性、非线性弹性、塑性等。
根据您的材料类型和行为选择适当的材料模型，并设置材料的特性和参数。
接下来，您需要定义边界条件。
边界条件是模型中的约束和加载。
例如，您可以固定一些节点，施加力或者压力。
通过定义边界条件，您可以模拟真实世界中的约束和加载条件。
在模型几何、材料和边界条件设置完成后，您可以进行网格划分。
网格划分是将模型划分为小粒度的元素的过程。
网格划分的精度和质量对分析结果有重要影响。
ABAQUS提供了各种网格划分方法和工具，您可以根据需要选择合适的方法。
划分好网格后，您可以设置分析步骤和作业。
在每个分析步骤中，您可以选择适当的加载和边界条件，并根据需要设置其他参数。
在作业中，您可以指定所需的计算设置，并提交作业进行计算。
计算完成后，您可以查看和分析结果。
ABAQUS提供了多种结果查看和后处理工具，例如结果图表、动画、应力云图等。
您可以根据需要使用这些工具来理解和评估模型的行为和性能。
以上是ABAQUS的简要入门指南。
ABAQUS 入门使用手册
ABAQUS入门使用手册ABAQUS简介：ABAQUS是一套先进的通用有限元程序系统，这套软件的目的是对固体和结构的力学问题进行数值计算分析，而我们将其用于材料的计算机模拟及其前后处理，主要得益于ABAQUS给我们的ABAQUS/Standard及ABAQUS/Explicit通用分析模块。
ABAQUS有众多的分析模块，我们使用的模块主要是ABAQUS/CAE及Viewer,前者用于建模及相应的前处理，后者用于对结果进行分析及处理。
下面将对这两个模块的使用结合本人的体会做一些具体的说明：一．ABAQUS/CAECAE模块用于分析对象的建模，特性及约束条件的给定，网格的划分以及数据传输等等，其核心由七个步骤组成，下面将对这七个步骤作出说明：1.PART步（1）Part→CreatModeling Space:①3D代表三维②2D代表二维③Aaxisymmetric代表轴对称，这三个选项的选定要视所模拟对象的结构而定。
Type: ①Deformable为一般选项，适合于绝大多数的模拟对象。
②Discrete rigid 和Analytical rigid用于多个物体组合时，与我们所研究的对象相关的物体上。
ABAQUS假设这些与所研究的对象相关的物体均为刚体，对于其中较简单的刚体，如球体而言，选择前者即可。
若刚体形状较复杂，或者不是规则的几何图形，那么就选择后者。
需要说明的是，由于后者所建立的模型是离散的，所以只能是近似的，不可能和实际物体一样，因此误差较大。
Shape中有四个选项，其排列规则是按照维数而定的，可以根据我们的模拟对象确定。
Type: ①Extrusion用于建立一般情况的三维模型②Revolution建立旋转体模型③Sweep用于建立形状任意的模型。
Approximate size:在此栏中设定作图区的大致尺寸，其单位与我们选定的单位一致。
设置完毕，点击Continue进入作图区。
（2）Part→Creat→Continue这时，使用界面左侧的工具栏便可以作出点、线、面以组成我们所需要的图形。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
创建Part
如同其他CAE软件，Abaqus的建模功能有限，只适合建立简单Part， 如跌落分析中的地面等。 Part模块专有
特征修改、删除等，很少用到 线、面、体分割工具，辅助网格划分 基准点、线、面及坐标系等 小面修复等，辅助网格划分
4、建立装配体 Assembly
建立装配体
Assembly模块专有 特征修改、删除等，很少用到 Partition已讲，见Mesh部分 基准点、线、面及坐标系等
一个模型Model只能包含一个装配件Assembly， 一个部件Part可以被多次调用来组装成装配件， 定义载荷、边界条件、相互作用等操作都在 装配件的基础上进行。
选择作为切割平面的基准面
Partition Cell
Extend Face
选择作为切割平面的实际面
Partition Cell
Extrude/Sweep Edges
通过拉伸或扫略形成切割面 1、选择被拉伸或扫略的边 2、指定方向进行拉伸或指定沿某边进行扫略
Partition Cell
Used N-sided Patch
1、选取要进行平移的部件实体Instance 2、设置平移量（终点坐标-初始坐标），可以手动输入 点坐标，也可选取部件实体的点
3、预览平移并确认
旋转
Rotate旋转
1、选取要进行旋转的部件实体Instance 2、两点法确定旋转中心轴
3、设置旋转角度 4、预览平移并确认
平移到
Translate to平移到，该操作仅适用于实体模型
Description：简单描述，便于记忆管理。 Time period：静力学问题，采用系统默认值1即可。 Nlgeom：是否考虑几何非线性。 Automatic stabilization：局部不稳定问题 （局部屈曲、表面祛皱）的处理，即施 加阻尼。
几何非线性的特点是结构在载荷作用过程中产生大的位移 和转动。如板壳结构的大挠度，此时材料可能仍保持为线弹性 状态，但是结构的几何方程必须建立于变形后的状态，以便考 虑变形对平衡的影响。
Combine Edges合并边
按住Shift，依次拾取2个以上的边
Ignore Entities忽略特征
Mesh Controls
体网格控制
三维模型单元形状： Hex
仅包含六面体单元
Hex-dominated
六面体单元为主，楔形单 元为辅
Tet
仅包含四面体单元
Wedge
仅包含楔形单元
Seed Part
部件实体Part instances的显示控制 1
Replace
在区域3选择部件后，点击此按钮， 则仅显示选中的部件。
Add
2
3
在区域3选择部件后，点击此按钮， 则选中的部件被显示，已经显示的 部件仍显示。
Remove
在区域3选择部件后，点击此按钮， 则选中的部件被隐藏。
……
4
5、定义分析步 Step
通过选定边界形成切割面 1、确定选择边还是顶点 2、选择边界 3、点击鼠标中键或点击 完成Partition。
Partition Cell
Sketch Planar Partition
对体的表面进行草绘切割
Virtual Topology
拓扑结构修改
Combine Faces合并面
按住Shift，依次拾取2个以上的面
备注：如果按钮右下方有小黑三角，左键按住 该按钮不放，可展开其他类似功能，向右移动 鼠标即可切换功能。 如：
创建新Part
Modeling Space
三维立体模型、二维平面模型、轴对称模型
Type
部件类型：可变形体、离散刚体、解析刚体 （为接触分析提供刚性表面）、欧拉体
Shape
部件形态：点线面体，随Modeling Space和 Type不同而不同
现以Extrude为例说明如何Create Solid： 1、选择草绘平面
2、为草绘平面定向
3、草绘截面
4、设置拉伸深度及拉伸方向等
Create Shell
Create Shell的方法依次为：Extrude、Revolve、Sweep、Loft、 Planar、From solid和Remove face。 现以From solid为例说明如何Create Sshell： 1、选择要生成Face的体，操作完成后体将被删除，只 保留表面。
Name：便于记忆及管理 Category（种类）和Type（类型）配合 起来指定截面的类型：
Solid（实体），一般选择默认的Homogeneous （均匀的）。 Shell（壳），包含Homogeneous（均匀的）、 Composite（复合的）、Membrane（膜）和Surface （表面）等，一般默认。 Beam（梁） Other（其他），即Gasket（垫圈）、Acoustic infinite（声媒耦合）等
导入进装配体
Create Instance实际就是将Part导入到Assembly
在Parts栏进行部件的选取（可多选）
Dependent（mesh on part）
默认选项。
Independent（mesh on instance）
耗用内存较多，生成的inp文件也较大。
Auto-offset from other instances 在多次调用同一Part进Assembly时应用。
静力学分析
Static，General线性或非线性静力学分析
网格划分
Mesh Part，即整体划分网格 Mesh Region，即局部划分网格 Delete Part Mesh，即删除整体网格 Delete Region Mesh，即删除局部网格
网格质量
2 1
选择已划好网格的Part
3
errors数保证为0， warnings数量越少越好。
3、特性设置 Property
1、选取要进行移动的部件实体Instance上的面 2、选取固定不变的部件实体Instance上的面 3、两点法确定移动方向
4、输入移动后两实体相应两面的间隙距离
定位
定位，与Translate toห้องสมุดไป่ตู้移到类似
面平行 面匹配 边平行 边共线 同轴 点重合 坐标系平行
合并/剪切
合并Merge/剪切Cut来生成新Part
全局网格尺寸指定
Seed Edge
指定边上网格数量
1、选取要单独设置网格密度的边 2、指定边上网格数量
Seed Edge
指定边上网格尺寸
1、选取要单独设置网格密度的边 2、指定边上网格尺寸
Seed Mesh
Seed Edge：Biased设置边上网格密度渐变 Delete Part Seeds去除Part密度设置 Delete Edge Seeds去除边密度设置
ABAQUS
模型操作
Ctrl+Alt+鼠标左键 旋转模型
Ctrl+Alt+鼠标中键 平移模型
Ctrl+Alt+鼠标右键 缩放模型
单位一致性
CAE软件其实是数值计算软件，没有单位的概念。
SI Length Force Mass Time Stress Energy Density Ace m N kg s Pa J Kg/m3 m/s2 SI(mm) mm N T (103kg) s MPa mJ (10-3J) t/mm3 mm/s2 US Unit in 1bf 1bf s2/in s psi in 1bf 1bf s2/in4
定义切割平面的方法： 一点一法线 三点 一点一边（点要在边上，该边垂直于定义的切割平面）
Part可以被切割成若干个Cell。 Part里只有一个Cell，直接选好切割平面即可完成Partition 操作；当Part里的Cell超过1个时，还要选择被切割体。
Partition Cell
Use Datum Plane
Part管理器
Part管理器的功能完全可以在窗口左侧模型树的右键快捷菜单实 现。
创建新Part，功能同 复制Part 重命名Part，便于管理 删除Part 锁定及解锁Part，锁定后Part将不能被修改 修正Part 退出
Create Solid
Create Solid的方法依次为：Extrude、Revolve、Sweep和Loft。
5、设置孔的直径
倒角
Create Round or Fillet倒圆角与Creaste Chamfer倒直角。 现以Create Round or Fillet为例说明如何倒圆角： 1、选择要进行倒圆角的边（按住Shift，左键拾取可 进行多选） 2、指定圆角半径
去倒角
Repair Small Faces可以理解为去除小面。 Repair Small Faces通常用于简化模型，如去倒角 1、选择要去掉的小面（按住Shift，左键拾取可 进行多选）
线性阵列
Linear Pattern线性阵列
1、选取要进行阵列的部件实体Instance 2、阵列参数设置，阵列方向、数量、偏移量等
线性阵列
Radial Pattern辐射阵列
1、选取要进行阵列的部件实体Instance 2、阵列参数设置，阵列范围（°）、数量、中心轴等
平移
Translate平移
Type
建模方式：拉伸、旋转、扫略
截面的大致尺寸，便于建模
创建新Part之刚性地面1
Name
rigid-floor
Modeling Space
2D Planar
Type
