超声波振动筛换能器的接线方法与工程图
超声波换能器使用说明书
超声波换能器使用说明书一、概述超声波筛分系统是一种简单实用、可靠的筛分系统，是当前网孔堵塞的最有效的解决方法。
可广泛应用于制药、冶金、化工、选矿、食品等要求精细筛分过滤的行业，筛分过滤精度高，有效解决因团聚、静电、强吸附性卡堵网孔等筛分难题，是国内筛分行业的一项重大突破。
二、结构超声波震动筛电源：38KHz高频大功率超声波电源。
内置微电脑芯片，可根据物料的不同状态进行全程数字频率自动跟踪，无需人工调整，操作简单方便。
长时间工作振荡器发热量低，工作状态稳定。
●HF链接电缆线：超声波换能与超声波振动筛电源之间采用电缆链接。
●连接器：航空链接插件。
●换能器：高性能超声波转换器件。
●超声波网架：由外网架于共振器组成。
●筛网：适用于10目~635目。
三、工作原理超声波筛分系统由超声波振动筛电源、HF链接电缆、换能器、共振器组成。
超声波振动筛电源产生的高频电通过换能器转换成高频正弦形式的纵向振荡波，这些震荡波传到共振器上使共振器产生共振，然后由共振器将振动均匀传输至筛面。
筛网上的物料在做低频三次元振动的同时，叠加上超声波振动，即可防止网孔堵塞，又可提高筛分产量和精度。
四、技术参数超声波振动筛电源：电源输入整机电流高频电流工作频率工作模式环境温度AC220V±10%≤0.6A ≤0.4A 38KHz 连续、脉冲-10~35℃50~60Hz五、使用说明1、首先将换能器锁定在贴好网的网架上（锁定力度为40~50kg）,然后将超声波网架装入振动筛。
2、超声波振动筛电源与旋振筛分别供电，旋振筛为三相供电，超声波振动筛电源为单相供电，两者均需可靠接地。
3、超声波振动筛电源后面板OUT为超声波输出，请把超声波HF连接线插入锁紧，并检查链接可靠。
HF链接电缆的航空插头另一端与换能器链接，并保证密封固定牢固。
4、接好超声波振动筛电源的电源及超声波HF链接电缆，检查无误后打开超声波电源开关。
随着“滴”的声响，超声波振动筛电源启动，显示窗口显示“振动幅度XXXμm”，并进入自检状态。
超声波振动筛换能器的接线方法与工程图
超声波振动筛换能器的接线方法与工程图
超声波振动筛大家都已经知道其工作原理了，如不清楚请阅读【超声波振动筛工作原理及特点--新乡先锋振动】。
今天我们主要讲解的是超声波振动筛主要配件之一的超声波换能器的接线方法。
超声波换能器是一种能把高频电能转化为机械能的装置。
由材料的压电效应将电信号转换为机械振动。
超声波换能器是一种能量转换器件，它的功能是将输入的电功率转换成机械功率（即超声波）再传递出去，而自身消耗很少的一部分功率。
由于在原有三次元旋振筛的基础上加装超声波换能起，从而得到了我们现在使用的超声波振动筛。
那么在超声波换能器使用中难免有换能器损坏现象，这就需要我们自行接线了（筛机出厂时换能器已经接好）。
超声波振动筛换能器有两根，即：一根是正极一根是负极和外壳通的是负极，不要把正负接反了，否者会电着人！
超声波振动筛换能器工程图：
由上可知超声波振动筛换能器在接线时用户一定主要正负极的连接。
一定注意安全。
超声波发射和接收电路
超声波发射和接收电路在本设计中，我们设计的发射和接收电路都是分别只有一个，通过继电器进行顺、逆流方向收发电路的切换，这样做既降低了成本，又消除了非对称性电路误差，且发射脉冲通过使用单独的继电器分别对发射和接收换能器进行控制，使换能器的发射和接收电路完全隔离，消除了发射信号对接收的影响。
接收信号的大小和好坏直接取决于发射传感器的发射信号,由于使用收发共用型超声换能器，所以除了选用性能优良的超声波传感器外，发射电路和前级信号接收电路至关重要，它决定着整个系统的灵敏度和精度。
超声波测量最常用的换能器发射电路大体可分为三种类型：窄脉冲触发的宽带激励电路、调制脉冲谐振电路和单脉冲发射电路。
从早先国内进口的日本超声波流量计来看，基本都采用的是窄脉冲驱动电路。
这种电路在设计上一般是用一个极快速的电子开关通过对储能元件的放电来实现，这些开关器件通常为晶闸管或大功率场效应管（MOSFET）。
由于需要输出激励信号的瞬时功率大，因此开关器件必须由直流高压供电，一般要达到几十到一百伏以上，这在电池供电的系统中无法实现；此外，开关瞬间会产生高压脉冲，对整个电路的抗干扰设计不利。
而脉冲谐振电路设计起来比较简单，其基本方法是用振荡电路产生一个高频振荡，经过幅值和功率放大后接至换能器，使换能器发出超声波，确保高频振荡的频率与换能器固有频率一致，则可获得超声发射的最佳效果。
谐振电路能够使用较低的电压产生较强的超声波发射，适合使用电池供电的系统，而且它能精确地控制发射信号，效率高。
在本设计中，超声发射电路采用了连续脉冲发射电路，它由脉冲发生、放大电路构成，具体电路连接如图17所示。
单片机发出的方波信号经三极管放大和变压器升压，达到足够功率后推动换能器超声超声波，这里变压器的主要用途是升高脉冲电压和使振荡器的输出阻抗与负载（超声换能器）阻抗匹配，变压器与探头接成单端激励方式。

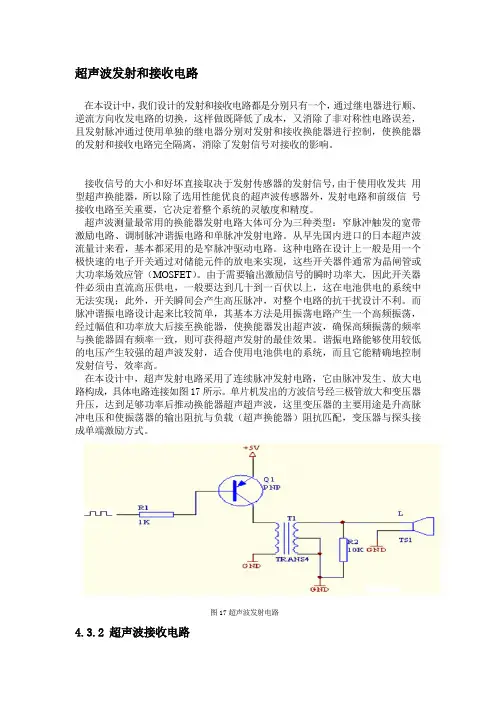

图17超声波发射电路4.3.2 超声波接收电路发射换能器发出超声波信号后，信号经过流体传播到接收换能器，中间有杂 质和气泡等影响，强度不断减小，并且强度也不稳定。
超声波清洗机上的换能器的安装方法
超声波清洗机上的换能器的安装方法本文主要对的超声波清洗机上的换能器的安装方法与相关的细节步骤作如下介绍，主要分为如下七步:1、准备根据生产任务单要求，认真检查确认，把所需胶接的超声波清洗机换能器（配好对的）、缸体、网垫、胶水等准备好。
2、喷沙把所需胶接的超声波清洗机换能器、缸体进行喷沙处理，喷沙胶接面应尽量毛，喷沙应用30目的金刚沙，沙子必须保持干燥并经常筛选（每次放入沙箱时都要筛选），喷沙时压缩空气的压力应≥6KG，并经过气源处理器除湿后的高压空气。
3、清洗把喷好沙的缸体和超声波清洗机换能器进行清洗，换能器先用甲醇进行清洗，把表面的沙子等灰尘除掉，再用丙酮进行漂洗；缸体先用水冲、再用酸洗后冲洗干净，凉干后再用甲醇和丙酮各进行一次漂洗，网垫用30目厚度≤0.15的不锈钢网同样清洗干净(有条件时电解处理)备用。
4、烘干、预热把清洗好的超声波换能器和缸体及网垫放入烘箱进行烘干，烘干为60℃－80℃烘干2小时后冷却到40℃左右时进行胶接。
在所有胶接准备工作做好后，配好胶水(常温)充分调和后快速进行胶接。
5、胶接a) 把处理好的缸体放在胶接平板上放好，并用丙酮在胶接处用棉布再擦试一遍。
b) 把处理好的超声波换能器胶接面用丙酮再用棉布再擦试一遍。
c) 配好胶水充分调和后预热1－2分钟。
（每次配置的胶水不能太多，以一次胶接20－30头为准）胶水配置为5G/头、比例为1：0.4（胶粘剂比固化剂、应尽量精确）。
d) 把缸体和超声波换能器冷却到40℃左右时进行胶接，胶接时分别在缸体和超声波换能器上均匀涂上胶水，中间放上网布，然后用力压紧，胶接速度要快，每次配置胶水后胶接时间不要超过10分钟上（要求准备工作做的充分）。
、e) 胶完后进行加压处理（需做工装、用弹簧软压）。
6、固化把胶好的缸体放入无尘烘箱进行固化，固化温度一次加温为40－50℃固化30分钟后，二次加温到60-70℃固化30分钟后再三次加温到80℃固化2小时后自然固化24小时后检测连线。
超声波换能器使用说明书
超声波换能器使用说明书一、概述超声波筛分系统是一种简单实用、可靠的筛分系统，是当前网孔堵塞的最有效的解决方法。
可广泛应用于制药、冶金、化工、选矿、食品等要求精细筛分过滤的行业，筛分过滤精度高，有效解决因团聚、静电、强吸附性卡堵网孔等筛分难题，是国内筛分行业的一项重大突破。
二、结构超声波震动筛电源：38KHz高频大功率超声波电源。
内置微电脑芯片，可根据物料的不同状态进行全程数字频率自动跟踪，无需人工调整，操作简单方便。
长时间工作振荡器发热量低，工作状态稳定。
●HF链接电缆线：超声波换能与超声波振动筛电源之间采用电缆链接。
●连接器：航空链接插件。
●换能器：高性能超声波转换器件。
●超声波网架：由外网架于共振器组成。
●筛网：适用于10目~635目。
三、工作原理超声波筛分系统由超声波振动筛电源、HF链接电缆、换能器、共振器组成。
超声波振动筛电源产生的高频电通过换能器转换成高频正弦形式的纵向振荡波，这些震荡波传到共振器上使共振器产生共振，然后由共振器将振动均匀传输至筛面。
筛网上的物料在做低频三次元振动的同时，叠加上超声波振动，即可防止网孔堵塞，又可提高筛分产量和精度。
四、技术参数五、使用说明1、首先将换能器锁定在贴好网的网架上（锁定力度为40~50kg）,然后将超声波网架装入振动筛。
2、超声波振动筛电源与旋振筛分别供电，旋振筛为三相供电，超声波振动筛电源为单相供电，两者均需可靠接地。
3、超声波振动筛电源后面板OUT为超声波输出，请把超声波HF连接线插入锁紧，并检查链接可靠。
HF链接电缆的航空插头另一端与换能器链接，并保证密封固定牢固。
4、接好超声波振动筛电源的电源及超声波HF链接电缆，检查无误后打开超声波电源开关。
随着“滴”的声响，超声波振动筛电源启动，显示窗口显示“振动幅度XXXμm”，并进入自检状态。
通过调整振幅旋钮，即可调整振动幅度（建议振动幅度100~150μm，有利于筛网的寿命）。
5、超声波谐振动电源有2种工作状态：连续“—”工作状态和脉冲“”工作状态，正常为连续“—”工作状态下，按摩式建，进入脉冲“”工作状态。
超声波原理图
超声波发射电路图
超声波电路主要是由反相器74LS04和超声波发射换能器T1构成的，使用CPU内部的PWM 定时计数器输出的40KHZ方波信号。
一路经一级反相器（U1C与U1E并联组成一级）后送到超声波换能器的一个电极（T1的1脚）；另一路经两级反相器（U1D为第一级，U1B和U1A组成第二级）后送到超声波换能器的另一个电极（T1的2脚）。
用这种推换形式将方波信号加到超声波换能器的两端，可以提高超声波的发射强度。
输出端采两个反相器并联，以提高驱动能力。
上位电阻R1,R2一方面可以提高反相器74LS04输出高电平的驱动能力，另一方面可以增加超声波换能器的阻尼效果。
超声波接收电路图
超声波接收电路原理图如图所示，CX20106A是一款红外检测波接收的专业芯片，常用于电视机红外遥控接收器。
其优点是简单易用，电路连接简单，且减小了生产调试的麻烦。
当CX20106A接收到40KHZ的信号时，会在第7脚产生一个低电平下降脉冲，这个信号可以接收到ARM的外部中断引脚作为中断信号输出。
超声波清洗-换能器组装工艺
换能器装配胶接工艺流程换能器装配胶接工艺流程一、换能器装配1、零件的验收、检测1.1结构件的验收、检测（由外协供应部门负责、车间协助）：a) 对所购发射块的材质必需为LY－12西北铝材，压块的材质必需为45＃A3以上材质。
b) 发射块的检验：外观（全检）：外观光亮、色泽均匀无划伤、磕碰伤等缺陷，特别是装配面。
尺寸（抽检10%，抽检合格率为100%，低于100%则需全检）：尺寸正确，公差、表面粗糙度应符合加工图纸要求，装配面应研磨。
c) 压块的检验：外观（全检）：外观光亮、色泽均匀无划伤、磕碰伤等缺陷，特别是装配面，镀层漂亮、均匀，内孔无锈蚀（应镀到）。
尺寸（抽检10%，抽检合格率为100%，低于100%则需全检）：尺寸正确，公差、表面粗糙度应符合加工图纸要求，装配面应研磨。
d) 对所达不到要求的坚决剔除，不能凑合使用。
1.2导电片的检验：a) 导电片材质为δ0.2－0.3mm雪青磷铜皮b) 外观：表面光亮、平整、色泽均匀无划伤、氧化和铜绿，冲切口无毛刺。
1.3其它外购件的验收、检测：a) 螺钉：规格符合图纸要求、硬度必需达到12.9级标准，表面为发篮或电镀处理。
b) 套管：规格符合图纸要求、表面光表无毛刺，必需为全新的聚四氟乙烯材料。
1.4压电陶瓷晶片的验收、检测a) 外观：无开裂、缺角、破损，表面镀层漂亮、均匀，正负极标志明显清楚。
b) 电容量：单片电容量为2100pf－2200pfc) 绝缘：用共立3721数字兆欧表测量，电压2500V时应≥2000MΩ以上(湿度≤60%)。
2、零件的处理在组装前，所有零件都要进行严格清洗，干燥后才能进行组装。
a) 发射块、压块的处理：经验收、检测过的发射块、压块，先用120＃汽油进行清洗除去表面、内孔的油污和加工屑，再经二道汽油漂洗，然后用丙酮清洗、漂洗各一遍后放入无尘烘箱烘干待用。
b) 导电片的处理：经验收过的导电片，先去除冲切口毛刺（不可用沙皮沙，应用刀片括），再在电极上进行搪锡，搪锡一定要吃透、以免连线造成虚焊；最后进行清洗、烘干，方法同上。
超声波发声器和换能器简介PPT课件
可编辑课件
12
发生器与换能器的匹配
超声波发生器与换能器匹配包括两个方面：
• 一是通过匹配使发生器向换能器输出额定的电功 率，这是由于发生器需要一个最佳的负载才能输 出额定功率所致，把换能器的阻抗变换成最佳负 载，也即阻抗变换作用。
• 二是通过匹配使发生器输出效率最高，这是由于 换能器有静电抗的原因，造成工作频率上的输出 电压和电流有一定相位差，从而使输出功率得不 到期望的最大输出，使发生器输出效率降低，因 此在发生器输出端并上或串上一个相反的抗，使 发生器负载为纯电阻，也即调谐作用。
超声波发生器
超声波发生器实质上是一个功 率发生器，它产生一定频率的正弦 信号，通过电缆联结线传导给换能 器，换能器再将超声波发生器提供 的电信号转换为机械振动。
可编辑课件
1
• 超声波发生器是一种用于产生并向超声换 能器提供超声能量使之工作于谐振频率的 装置，根据其激励方式可分为两种：一种 是他激式，一种是自激式。
可编辑课件
13
感谢亲观看此幻灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！
可编辑课件
9
电路设计是设计中重要的一部分，发生 器逆变电源部分的电路以及主电路开关器 件的选择不同，需要有不同的逆变器主电 路、驱动电路、采样电路、启动电路、保 护电路的具体设计方案应该具有如下功能：
1 良好的匹配电路，能保证发生器提供给换 能器足够的电功率，并使电功率最有效率 的转换为声能。
2 频率自适应功能。因为换能器自身的机械 谐振频率对负载改变、发热以及其它外界 影响较为敏感，它们的变化会引起换能器 谐振频率变化，导致系统的振动失谐、振 幅降低。
可编辑课件
11
3 功率自适应功能。在工作过程中，隶望输 出功率能自动随着负载的变化而变化，比 较理想的状态是发生器的输出电压一定， 输出功率在空载时最小，当负载增加时输 出功率也随之增加，这样有利于超声设备 的工作，这可以通过分析超声换能器的负 载特性，选择合适的谐振频率点来实现； 另外也可以采用斩波电路，通过改变开关 管的占空比来控制输入到逆变电路的电压， 使占空比随着负载变大而变大，输出功率 便能保持恒定，当发生故障时还可将开关 管关闭。
超声波发射电路及接收电路图(经典)解析
超声波发射电路及接收电路图
超声波发射电路
发射电路如图3(a)所示。
发射电路将接收到的方波脉冲信号送入乙类推挽放大电路，用其输出信号驱动CMOS管，接着将其脉冲信号加到高频脉冲变压器进行功率放大，使幅值增加到100多伏，最后将放大的脉冲方波信号加到超声波换能器上产生频率为125 kHz的超声波并将其发射出去。
超声波接收电路
接收电路由OP37构成的两级运放电路，TL082构成的二阶带通滤波电路以及LM393构成的比较电路三部分组成。
因本系统频率较高，回波信号非常弱，为毫伏级，因此设计成两级放大电路，第一级放大100倍，第二级放大50倍，共放大5 000倍左右。
另外考虑到本系统要适应各种复杂的工作环境，因此设计了由TL082构成的高精度带通滤波电路，以供回波信号放大后进行进一步滤波，将滤波后的信号输入到LM393构成的比较器反相输入端，与基准电压相比较，并且对其比较输出电压进行限幅，将其电压接至D触发器，比较器将经过放大后的交流信号整形出方波信号，将其接至FPGA，启动接收模块计数，达到脉冲串设定值时，关闭计时计数器停止计数。
本文来自: 原文网址：/sch/test/0086260.html
本文来自: 原文网址：/sch/test/0086260.html。
超声波振子（换能器）安装工艺
一、准备工具：氩弧焊，十号内六角扳手，鉻铁锡线，2.5平方高温线，
2*2.5电缆线适量，振子胶，（剥线钳，套管，扎带，喷砂机，管件等）。
二、焊接螺钉：计算好振子排布位置，在清理好的位置上焊接螺钉，然后将螺钉周围清理干净，务必使其平整，以免影响振子安装。
三、胶水配置：将胶水按规定比例搅拌均匀。
(美瑞、爱牢达、4030胶水粘结前混合，KMD383胶水在粘结过程中混合)。
四、安装振头：将胶水均匀的涂抹在换能器底部，轻轻拧动把换能器底部和缸底接触面间空气和多余胶水挤压出来，使振子更紧密的和不锈钢结合为一个整体。
五、固化凝结：放在室温相对高的地方固化，4-8小时可接线，24小时后可通电试机。
注：1、有金属种钉机也可以代替氩弧焊。
2、焊接螺钉一定要满焊，否则容易脱落。
3、关于固化，时间长短要考虑温度，温度低时间就长，温度高，就快一点，建议在室温下操作，即使加热也不要过分加热，适当最好。
超声波发射接收电路图
40kHZ超声波发射/接收电路综述40kHZ超声波发射电路(1)40kHZ超声波发射电路之一，由F1~F3三门振荡器在F3的输出为40kHZ方波，工作频率主要由C1、R1和RP决定，用RP可调电阻来调节频率。
F3的输出激励换能器T40-16的一端和反向器F4，F4输出激励换能器T40-16的另一端，因此，加入F4使激励电压提高了一倍。
电容C3、C2平衡F3和F4的输出，使波形稳定。
电路中反向器F1~F4用CC4069六反向器中的四个反向器，剩余两个不用（输入端应接地）。
电源用9V叠层电池。
测量F3输出频率应为40kHZ±2kHZ，否则应调节RP。
发射超声波信号大于8m。
40kHZ超声波发射电路(2)40kHZ超声波发射电路之二，电路中晶体管VT1、VT2组成强反馈稳频振荡器，振荡频率等于超声波换能器T40-16的共振频率。
T40-16是反馈耦合元件，对于电路来说又是输出换能器。
T40-16两端的振荡波形近似于方波，电压振幅接近电源电压。
S是电源开关，按一下S，便能驱动T40-16发射出一串40kHZ超声波信号。
电路工作电压9V，工作电流约25mA。
发射超声波信号大于8m。
电路不需调试即可工作。
40kHZ超声波发射电路(3)40kHZ超声波发射电路之三，由VT1、VT2组成正反馈回授振荡器。
电路的振荡频率决定于反馈元件的T40-16，其谐振频率为40kHZ±2kHZ。
频率稳定性好，不需作任何调整，并由T40-16作为换能器发出40kHZ的超声波信号。
电感L1与电容C2调谐在40kHZ起作谐振作用。
本电路适应电压较宽（3~12V），且频率不变。
电感采用固定式，电感量5.1mH。
整机工作电流约25mA。
发射超声波信号大于8m。
40kHZ超声波发射电路(4)40kHZ超声波发射电路之四，它主要由四与非门电路CC4011完成振荡及驱动功能，通过超声换能器T40-16辐射出超声波去控制接收机。
超声换能器及匹配电路
13级 方宜兵
超声波
• 特性：方向性好、强度大、对固体、液体 的穿透本领强 • 对介质的作用：机械作用、热作用、空化 作用 • 产生与探测：利用逆压电效应产生超声波、 利用正压电效应探测超声波
检测超声换能器
检测超声换能器是实现产生和接收超声信 号的主要器件.目前检测超声换能器主要是 利用压电材料制成的压电陶瓷超声换能器、 静电换能器以及电磁声换能器等.
电磁超声
F=I×B
图为一个传统的压电式超声检测用纵波直 探头.
静态匹配电路
ห้องสมุดไป่ตู้ 电感-电容匹配
改进电感电容匹配
T型匹配
比较
• 串联电感匹配后的有功电阻小于并联匹配的有功 电阻,且串联匹配后所需的激励电压也小于并联匹 配的激励电压. • T型网络匹配,理论推导简单,不必测L1、C1的值; 且输出电阻较单个串联电感进一步减小,是一种更 好的匹配网络. • 改进的电感-电容匹配比电感-电容匹配的可调节 参数(L、C)增多一可变电容Cd,且有功电阻也再进 一步减少,Qe也再进一步增大,滤波性能也再进一 步增加,是一种较理想的匹配.
换能器粘接方法
换能器粘接方法
超声波换能器粘接前注意事项：
1．槽体枕头粘接面不锈钢厚度必须2mm以上，面积大于600*500mm必须要加加强筋2．槽体粘接面是否平整。
粘接面平整才能发挥超声波效率
3．振头螺钉是否焊直。
必须是和槽体粘接面垂直焊接必须要牢固
超声波换能器的粘接工艺：
1．超声波换能器在粘接前必须要将胶水按照比列调试好。
一般按照10:4比列搭配。
(冬天胶水调试需加热)
2．胶水调试好后按照4g/个的胶水均匀的涂抹在换能器的粘接面后直接在螺钉上扭紧。
（力度方面要注意不要扭到槽体变形，适合就好。
但也不能太松）
3．换能器粘接好后还不能调试，需等待24小时完全固化后才能调试
声波换能器接线方法：
1．一般情况下振头中间的晶片是正极，另外个为负极。
2．电线的选材：功率在1500W以下的用国标1.5mm即可。
功率在1500W以上的必须用国标2。
5mm电线
附图片1
附图片2
附图片3
附图片4
附图片5。
(完整word版)超声波加湿器原理及电路图
超声波加湿器电路图超声波换能器常见问题：超声波振子受潮，可以用兆欧表检查与换能器相连接的插头，其中2脚为超声波换能器的正极，3脚是换能器的负极而且与换能器的外壳相连。
检查，2 3 脚间的绝缘电阻值就可以判断基本情况，一般要求绝缘电阻大于30兆欧以上。
如果达不到这个绝缘电阻值，一般是换能器受潮，可以把换能器整体（不包括喷塑外壳）放进烘箱设定100 ℃左右烘干3小时或者使用电吹风去潮至阻值正常为止。
换能器振子打火，陶瓷材料碎裂，可以用肉眼和兆欧表结合检查，一般作为应急处理的措施，可以把个别损坏的振子断开，不会影响到别的振子正常使用。
振子脱胶，我们的换能器是采用胶结，螺钉紧固双重保证工艺，在一般情况下不会出现这种情况，由于螺钉的作用，振子脱胶后不会从振动面上落下，一般的判断方法是用手轻摇振子的尾部，仔细观察振动面的胶水情况做出判断。
一般振子出现脱胶以后超声波电源输出的功率正常，但是由于振子与振动面连接不好，振动面的振动效果不好，长时间后可能会烧坏振子。
振子脱胶的处理方法是比较麻烦的，一般情况只能送回生产厂家解决。
避免振子脱胶最有效的方法是平时使用中注意不撞击振动面。
振动面穿孔，一般换能器满负荷使用年以后可能会出现振动面穿孔的情况，这是由于振动面的不锈钢板长时间高频振动疲劳所至，振动面穿孔说明换能器的使用寿命已经到了，一般只能更换。
加湿器在冬季取暖的北方越来越受到欢迎，维修量也随之增加。
本文提供几种常见机型电路图并就其基本原理和维修方法介绍如下：加湿器基本结构如图一所示，由电源电路、控制电路、振荡电路与风机和换能器（压电陶瓷片）组成。
电源部分有两种供电方式，一种是变压器降压整流滤波后为振荡电路供电，如图二ZS2-45型。
因变压器过载能力强而被广泛机型采用。
另一种是由开关电源供电，特点是重量明显减小，电源效率高，如图三半球牌CJ-380D。
控制电路包括缺水检测、缺水指示和雾量调整电路。
缺水检测有两种方式，一是干簧管配合漂浮磁环检测方式，目前大多机型都采用此方式。
超声波换能器工作原理
超声波换能器工作原理2、超声波换能器的工作原理(1) 超声波换能器：一种能把高频电能转化为机械能的一种装置，一般有磁致伸缩式和压电陶瓷式。
电源输出到超声波发生器，再到超声波换能器，一般还要经过超声波导出、接收装置就可以产生超声波了。
(2) 超声波换能器的组成：包括外壳、匹配层即声窗、压电陶瓷圆盘换能器、背衬、引出电缆，其特征在于它还包括阵列接收器，它由引出电缆、换能器、金属圆环、橡胶垫圈组成。
(3) 超声波换能器的原理与作用：超声波换能器即是谐振于超声频率的压电陶瓷，由材料的压电效应将电信号转换为机械振动.超声波换能器是一种能量转换器件，它的功能是将输入的电功率转换成机械功率（即超声波）再传递出去，面它自身消耗很少的一部分功率。
超声波换能器的种类：可分为压电换能器、夹心换能器、柱型换能器、倒喇叭型换能器等等。
40kHZ超声波发射/接收电路综述(1) 40kHZ超声波发射电路40kHZ超声波发射电路之一，由F1~F3三门振荡器在F3的输出为40kHZ方波，工作频率主要由C1、R1和RP决定，用RP可调电阻来调节频率。
F3的输出激励换能器T40-16的一端和反向器F4，F4输出激励换能器T40-16的另一端，因此，加入F4使激励电压提高了一倍。
电容C3、C2平衡F3和F4的输出，使波形稳定。
电路中反向器F1~F4用CC4069六反向器中的四个反向器，剩余两个不用（输入端应接地）。
电源用9V叠层电池。
测量F3。
发射超声波信号大于8m输出频率应为40kHZ±2kHZ，否则应调节RP (2) 40kHZ超声波发射电路40kHZ超声波发射电路之二，电路中晶体管VT1、VT2组成强反馈稳频振荡器，振荡频率等于超声波换能器T40-16的共振频率。
T40-16是反馈耦合元件，对于电路来说又是输出换能器。
T40-16两端的振荡波形近似于方波，电压振幅接近电源电压。
S是电源开关，按一下S，便能驱动T40-16发射出一串40kHZ超声波信号。
超声波发射电路及接收电路图
超声波发射电路及接收电
路图
Jenny was compiled in January 2021
超声波发射电路及接收电路图
超声波发射电路
发射电路如图3(a)所示。
发射电路将接收到的方波脉冲信号送入乙类推挽放大电路，用其输出信号驱动CMOS管，接着将其脉冲信号加到高频脉冲变压器进行功率放大，使幅值增加到100多伏，最后将放大的脉冲方波信号加到超声波换能器上产生频率为125kHz 的超声波并将其发射出去。
超声波接收电路
接收电路由OP37构成的两级运放电路，TL082构成的二阶带通滤波电路以及LM393构成的比较电路三部分组成。
因本系统频率较高，回波信号非常弱，为毫伏级，因此设计成两级放大电路，第一级放大100倍，第二级放大50倍，共放大5000倍左右。
另外考虑到本系统要适应各种复杂的工作环境，因此设计了由TL082构成的高精度带通滤波电路，以供回波信号放大后进行进一步滤波，将滤波后的信号输入到LM393构成的比较器反相输入端，与基准电压相比较，并且对其比较输出电压进行限幅，将其电压接至D触发器，比较器将经过放大后的交流信号整形出方波信号，将其接至FPGA，启动接收模块计数，达到脉冲串设定值时，关闭计时计数器停止计数。
