室内排水系统
室内排水管道的布置与敷设
3.2 清扫口的设置与安装
在排水横支管上，若连接二个及二个以上的大便器，
或者连接三个及三个以上的卫生器具时，应设有清扫口； 对于水流转角小于135°角时，应设有清扫口或检查口； 若在污水横管起点设有堵头时，可代替清扫口，但堵头与 墙面距离至少应有0.4m。
雨水排水系统
图1.60 檐沟排水
Back
1 建筑给排水
雨水排水系统
Back
图1.61 天沟外排水
1 建筑给排水
1 建筑给排水
室内排水系统
1.4 工业污（废）水排水系统
排除工矿企业在生产过程中所产生的生产污（废）水。 因工业生产工艺种类繁多，污（废）水的性质非常复杂， 根据其受污染程度可分为生产废水和生产污水。生产废水 是指生产排水中只有少量无机杂质、悬浮物或只是水温升 高，而不含有机物或有毒物质，只需简单处理后又能循环 或重复使用，如空调冷却水等。生产污水是指水的物理或 化学性质发生了变化，或含有对人体有害物质，水质受到 严重污染，如含酸、碱污水，含氰污水等。
1 建筑给排水
雨水排水系统
（3）立管及排出管 悬员管或雨水斗中的水经立管、
排出管引至室外雨水管中，或由立管直接排至室外地面上。 立管一般明装，有特殊要求时，可暗装在管井、墙槽 内。立管上应有检查口。在可能受震动的地方，应采用焊
接钢管。
1 建筑给排水
2.3 通气管道
建筑内部排水系统是水气两相流动，当卫生器具排水 时，需向排水管内补给空气，以减小气压变化，防止卫生 器具水封破坏，使水流通畅，同时也需将排水管道内的有 毒有害气体排放到大气中去，补充新鲜空气，减缓金属管 道的腐蚀。
室内排水系统安装
3.排水管道不得穿过烟道、风道、沉降缝、伸缩缝和居室 。
4.排水管道固定支架横管不得大于2m，立管不大于3m。立管底部的 弯管处应设支墩，以防止立管下沉，造成管道接口断裂。 5.暗装或埋地的排水管道，在隐蔽前必须做灌水试验，其灌水高度 不应低于底层地面高安装
四.室内排水管道安装
室内排水管道的安装应遵守先地下后地上(俗称先零下后零上) 的原则。安装顺序依次为排出管(做至一层立管检查口)、一层埋 地排水横管、一层埋地器具支管(做至承口突出面)、埋地部分管 道灌水试验与验收。此段工程完工俗称一层平口，其施工可在土 建一层楼板盖好进行，其后的施工顺序是立管、各层的排水横管、 器具支管。
4.排水支管的安装。
第3章 室内给排水系统的安装 3.2室内排水管道安装
五.排水管道质量验收标准 1）隐蔽的排水管道灌水试验结果必须符合设计要求和施工规范定 。 2）管道及管道支座(墩 ）严禁铺设在冻土或松土上。 3）竣工后通水试验结果 ，符合要求。 4）金属管道的承插和管箍接口应符合以下规定：接口结构所用填料 符合设计要求和施工规范规定，打口密实、饱满、环缝间隙均匀，灰 口平整、光滑，养护良好。(尺量或用锤轻击检查) 六.塑料排水管道的安装 塑料排水管是一种新型的建筑材料，因其具有体轻、美观、经济、 耐腐蚀、节约金属便于运输和安装方便等特点，现已在各地大量开始 使用。
第3章 室内给排水系统的安装 3.2室内排水管道安装
一般情况下排出管应做至一层立管检查口，其中间连接的排 水横管的三通(或四通)应根据排水横管的埋深确定其位置。 当排水管的承口必须装在预留洞内时，排出管宜采用预制， 待接口强度达到后，再穿人基础孔洞安装。
第3章 室内给排水系统的安装 3.2室内排水管道安装
第3章 室内给排水系统的安装 3.2室内排水管道安装
第八节 室内排水管道
第八节室内排水管道1. 室内排水系统1.1 系统的组成室内排水系统由受水器、存水弯、排水管道、通气管及清扫设备等组成，如图2—51所示。

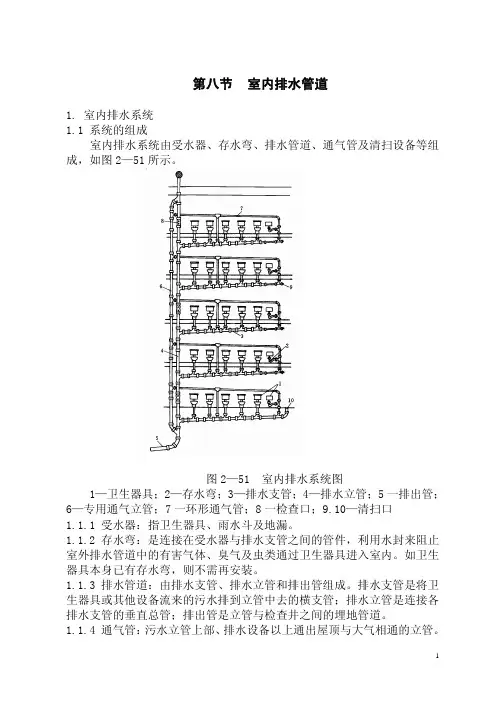

图2—51 室内排水系统图1—卫生器具；2—存水弯；3—排水支管；4—排水立管；5一排出管；6—专用通气立管；7一环形通气管；8一检查口；9.10—清扫口1.1.1 受水器：指卫生器具、雨水斗及地漏。
1.1.2 存水弯：是连接在受水器与排水支管之间的管件，利用水封来阻止室外排水管道中的有害气体、臭气及虫类通过卫生器具进入室内。
如卫生器具本身已有存水弯，则不需再安装。
1.1.3 排水管道：由排水支管、排水立管和排出管组成。
排水支管是将卫生器具或其他设备流来的污水排到立管中去的横支管；排水立管是连接各排水支管的垂直总管；排出管是立管与检查井之间的埋地管道。
1.1.4 通气管：污水立管上部、排水设备以上通出屋顶与大气相通的立管。
作用是使室内外排水管与大气相通，减少排水管内空气的压力波动，保护存水弯水封不被破坏，保证排水管道的水流畅通，同时将排水管道中的臭气和有害气体排到大气中去。
1.1.5 清扫设备：是指排水管道上装设的检查口、清扫口及室内检查井等。

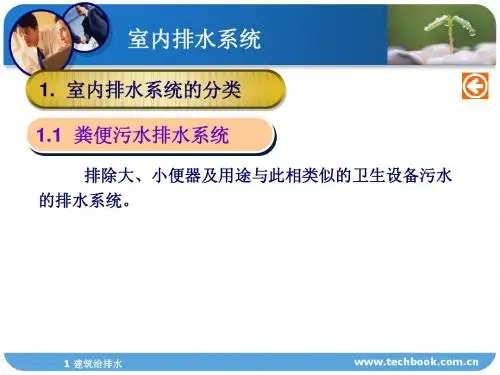

1.2 系统的分类室内排水系统根据所排除水的性质，可分为生活污水、生产废水和雨水系统。
1.2.1 生活污水系统：从住宅、公共建筑和工厂卫生间内各种卫生器具排出的污水，可分为粪便污水和生活废水。
1.2.2 生产废水系统：在工业生产过程中产生的污水或废水。
1.2.3 雨水系统：屋面的雨、雪等降水。
1.3 系统的分流与合流排水系统应根据污水性质、污染情况，结合室外排水系统的设置、综合利用及水处理要求等，采用分流制或合流制。
1.3.1 室外无污水管道时，生活污水一般与生活废水分流，生活污水经化粪池处理。
当室外有污水管道时，生活污水与生活废水宜合流排出。
1.3.2 当建筑物采用中水系统时，生活废水与生活污水宜分流排出。
1.3.3 含有毒、有害物质的生产废水、含有大量油脂的生活废水及经技术经济比较认为需回收利用的生活废水、生产废水等应分流排出。
建筑室内排水---第一节 室内排水系统的分类与组成
建筑室内排水---第一节室内排水系统的分类与组成本节介绍了分流制和合流制两种不同的排水体制，通过学习本节内容了解不同情况选择相应的排水体制的方法，并了解室内排水系统的组成、排水系统的布置原则。
室内排水系统的任务是排除建筑物内的各类污水。
一、室内排水系统的分类水使用过后改变了原有的化学成分或物理性质，受到不同程度的污染，因此通常把经过使用的水称之为污水或废水,一般来说废水也包括雨水及冰雪融化水。
习惯上，把日常生活中使用过的水称为生活污水，生活污水中一般含有较多的蛋白质、动植物脂肪及尿素等有机物；用于清洁洗涤后的水含有肥皂和合成洗涤剂以及细菌、病原微生物等。
同样地，把工业生产中使用过的水称为工业废水，其中受到轻度污染的称为生产废水；受到较严重污染的称为生产污水，其中含有不同程度的有害、有毒物质。
雨水、降雪融化的水统称为降水，由于空气的污染以及降水因夹带流经地带的特有物质而受到污染，使降水亦受到程度不同的污染。
建筑室内排水系统分为生活污水排水系统、工业废水排水系统及屋面雨水排水系统3类。
二、室内排水体制及选择在排除城市（镇）和工业企业中的生活污水、工业废水和雨雪水时，是采用一个管渠系统排除，还是采用两个或两个以上各自独立的管渠系统开展排除，这种不同排除方式所形成的排水系统，称为排水系统的体制（简称排水体制）。
建筑内部排水体制分为分流制和合流制两种，分别称为建筑内部分流排水和建筑内部合流排水。
建筑内部分流排水，是指居住建筑和公共建筑中的粪便污水和生活废水，工业建筑中的生产污水和生产废水各自由单独的排水管道系统排除。
建筑内部合流排水，是指建筑物中两种或两种以上的污、废水合用一套排水管道系统排除。
建筑物屋面雨水排水系统应独立设置，以便迅速、及时将雨水排出。
建筑物内部排水体制确定时，应根据污水性质、污染程度，结合建筑外部排水系统体制，有利于综合利用、污水的处理和中水开发等方面的因素考虑。
一般情况下，城市有污水处理厂，生活废水不需回用时，或生产污水与生活污水性质相似时宜采用合流排水体制。
简述建筑内部排水系统的组成
简述建筑内部排水系统的组成建筑内部排水系统主要由以下部分组成：一、污（废）水收集器1．卫生器具这是排水系统的起点，用于收集人们日常生活中的污水和废水。
例如，马桶用于收集粪便污水；洗脸盆、洗菜盆等用于收集生活废水。
卫生器具的水封装置十分重要，它可以防止排水管道中的臭气进入室内。
水封一般是器具排水口下的存水弯，存水弯内存有一定高度（通常为50-100mm）的水，阻断了管道内空气与室内空气的连通。
二、排水管道1．横支管它连接卫生器具的排水管和立管，将单个或多个卫生器具排出的污水（废水）横向输送到立管。
横支管的管径根据所连接的卫生器具数量和排水量确定，一般采用DN50-DN150的管径。
在布置横支管时，要注意有一定的坡度（通常标准坡度为0.026），以保证污水能靠重力自流到立管。
2．立管立管主要是将各横支管输送来的污水（废水）向下输送到建筑物底部的横干管或排出管。
立管的管径一般较大，常见的有DN75-DN150。
为了保证立管的通水能力和通气效果，立管需垂直安装，并且在适当的高度要设置检查口，方便维修和疏通管道。
3．横干管横干管是将立管输送来的污水（废水）横向汇集并输送到排出管的管道。
横干管的管径根据排水流量确定，通常比立管管径大。
它的设置位置一般在建筑物的底层或地下室，同样需要保持一定的坡度（如0.002-0.005），使污水顺利流向排出管。
4．排出管排出管是排水系统中连接建筑物内部排水管道和室外排水管网的部分。
排出管的管径要满足室内排水流量的要求，一般不小于立管管径。
排出管要穿过建筑物的基础或外墙，在穿过基础时要预留孔洞并做好防水处理，以防止建筑物基础沉降对管道造成破坏，同时避免污水渗漏到建筑物基础内。
三、通气系统1．伸顶通气管这是最常见的通气方式，立管顶端伸出屋面一定高度（一般不小于0.3m）。
伸顶通气管可以将排水管道内的臭气排到大气中，同时平衡管道内的气压，防止因气压波动导致水封破坏。
2．专用通气立管在排水流量较大、卫生器具较多的建筑中，仅靠伸顶通气管可能无法满足通气要求，这时会设置专用通气立管。
室内排水系统
Page 4
6、清通设备 作用：疏通排水管道 包括：检查口 、清扫口、检查井 （1）检查口 设在排水立管上及较长的水平管段上。 （2）清扫口
（3）检查井 在生产废水（或污水）排水管道转弯处、变径处 和坡度改变处及连接支管处，设置检查井。
Page 5
6、室外排水管道 建筑物内部污、废水接市政或工厂排水管道 。 自排水管接出的第一检查井后至城市下水道 或工业 企业排水主干管。 7、特殊设备 （1）污水抽升设备 污水泵、集水池 地下建筑或建筑的地下层的污、废水排放
Page 7
பைடு நூலகம்
地漏及存水弯 1、地漏 地漏的作用：排出地面上的积水。 一般用铸铁或塑料制成，本身包含有存水弯。 地漏需设置在房间地面最低处，地面作成 0.005~0.01的坡度，坡向地漏。 2、存水弯 存水弯的作用：水封，防止室外排水管道中的 有毒、有害气体进入室内。 存水弯的形式：P形、S形
Page 8
Page 6
（2）污水局部处理设备 当建筑内排出的污水不允许直接排入室外排水管 道时（如呈强酸性、强碱性、含多量汽油、油脂 或大量杂质的污水），则要设置污水局部处理设 备，使污水水质得到初步改善后再排入室外排水 管道。 根据污水性质不同，采用不同的污水局部处理设 备，如沉淀池、除油池、化粪池、中和池等。
室内排水系统的组成
室内排水系统一般由卫生器具、排水横支管、立管、排出 管、通气管、清通设备及某些特殊设备等部分组成。 1、卫生器具（或生产设备） 是室内排水系统的起点，接纳各种污水后排入管网系统。 污水从器具排出口经过存水弯和器具排入管流入横支管。 便溺器具：大便器（坐便器、蹲便器、大便槽 ）、小便 器（槽） 盥洗、淋浴器具：洗脸盆、盥洗槽、浴盆、淋浴器、净身 盆 洗涤器具：洗涤盆、化验盆、污水盆 地漏
2.4室内排水系统的组成
工程机电第二章建筑室内给、排水及采暖工程第四节室内排水系统的组成王达磊副教授/博士生导师同济大学土木工程学院室内排水系统的组成1 2室内排水系统的基本要求室内排水系统的组成室内排水系统的基本要求➢管道布置最省，以及能迅速排除室内的污(废)水;➢使排水管道内的气压波动尽量稳定,从而防止管道系统水封被破坏,避免排水管道中有毒或有害气体进入室内；➢管道及设备的安装必须牢固，不致因建筑物或管道本身发生少许震动和变位时使管道系统漏水；➢尽可能做到清污分流,减少有毒或有害物质污水的排放量,并保证污水处理构筑物的处理效果。
♦污水和废水收集器具(卫生器具和洗涤盆）♦水封装置♦排水管道(排水横支管、立管、排出管）♦通气系统(通气管)♦清通部件(清扫口、检查口、检查井等)♦污水抽升设备♦污水局部处理设施1. 污水和废水收集器具污水、废水收集器具是排水系统的起点，它往往是用水器具，包括卫生器具、生产设备上的受水器等。
如脸盆是卫生器具，同时也是排水系统的污水废水收集器。
2. 水封装置♦设置在污水、废水收集器具的排水口下方处，或器具本身构造设置有水封装置。
♦作用是来阻挡排水管道中的臭气和其他有害、易燃气体及虫类进入室内造成危害。
♦安设在器具排水口下方的水封装置是管式存水弯，一般有P型和S型。
水封高度与管内气压变化、水量损失、水中杂质的含量和比重有关，高度一般在50～100㎜之间。
♦水封底部应设清通口，以利于清通。
S型P型3. 排水管道♦器具排水管：连接卫生器具与后续管道排水横支管的短管。
♦排水横支管：汇集各器具排水管的来水，并作水平方向输送至排水立管的管道。
排水管应有一定坡度。
排出管检查井检查口伸顶通气管器具排水管立管排水横支管♦排水立管：收集各排水横管支管的来水，并作垂直方向将水排泄至排出管。
♦排出管：收集排水立管的污、废水，并从水平方向排至室外污水检查井的管段。
4. 通气系统♦作用：能向排水管内补充空气，使水流畅通，减少排水管内的气压变化幅度，防止卫生器具水封被破坏，并能将管内臭气排到大气中去。
建筑排水—室内排水系统
3.1 室内排水系统
3.1.6 室内排水管道的布置与敷设
室内排水管道的布置与敷设应满足以下基本要求： （1）排水管不得穿过沉降缝、伸缩缝、烟道和风道，当受条件限制必须穿过时， 应采取相应的技术措施。 （2）聚氯乙烯排水立管（即 UPVC 管）应避免布置在易受机械撞击处，避免布 置在热源附近 。 （3）排水管道应地下埋设或在地面上楼板下明设，污水排水横管宜设于本层套 内，若必须敷设在下一层的套内空间时，其清扫口应设于本层，并采取相应的防 止结露的措施。 （4）管道可敷设在管道竖井、管槽、管沟或吊顶内，排水立管与墙、柱应有 25～35mm净距，便于安装和检修。在全年不结冻的地区，也可设置在建筑物外 墙，但应征得建筑专业同意。 （5）排水立管仅设伸顶通气管时，最低排水横支管与立管连接处距排水立管管 底的垂直距离，不得过小，以免大弯管及排出管处出现堵塞时最底层的大便器或 地漏处形成倒返水。
3.1 室内排水系统
图3-7 常用塑料排水管件
3.1 室内排水系统
图3-7 常用塑料排水管件
3.1 室内排水系统
3.1.3 排水系统常用管材及选择
3.1.3.1 常用排水管材
2．钢管 钢管主要用于洗脸盆、小便器、浴盆等卫生器具与横支管之间的 连接，长度较短，管径一般为DN32、DN40和DN50等。 3．铸铁管 早期的砂模铸造铸铁排水管已被淘汰，现多采用柔性接口机制排 水铸铁管。柔性接口机制排水铸铁管具有强度高、抗震性能好、 噪音低、防火性能好、寿命长、耐磨和耐高温性能好、美观、安 装施工方便、造价较高等特点。 4．其他排水管材 在某些地方还可能使用钢管、陶土管、混凝土管、钢筋混凝土管、 石棉水泥管、铅管、玻璃管等。
名词解释室内排水系统
名词解释室内排水系统
室内排水系统是指在建筑物内部用于排除污水、废水和雨水的系统。
它包括了各种管道、阀门、连接件、附件和设备，用于收集和输送建筑物内产生的废水和雨水，并将其排放到相应的排水系统或处理设施中。
室内排水系统通常包括卫生间、厨房、洗衣房和浴室等房间的排水系统，以及与之相连的下水道、污水处理设备和雨水收集系统等部分。
室内排水系统的设计需要考虑建筑物的使用性质、规模、布局和相关法规标准等因素，以确保废水和雨水能够有效、安全地排除和处理。
2.3室内排水系统的分类和特点
工程机电第二章建筑室内给、排水及采暖工程第三节室内排水系统的分类与特点王达磊副教授/博士生导师同济大学土木工程学院室内排水系统的分类和特点1 2 3室内排水系统的分类排水方式分类及对比排水体制的划分与选择➢室内排水：汇集、接纳建筑物内各种卫生器具和用水设备排放的污水和废水以及屋面的雨、雪水，在满足排放要求的条件下，通过技术、经济比较，选择适用、经济、合理、安全、通畅、先进的排水系统，排入室外排水管网。
➢排水系统分类（按排除的污水性质分）(1)生活排水系统：生活污水排水系统和生活废水排水系统。
(2)生产排水系统：生产污水排水系统和生产废水排水系统。
(3)雨水排水系统：雨、雪水等排水系统(室内部分)。
➢生活污水：主要是指卫生间、厕所排放的水，污染比较严重回收利用成本比较高。
➢生活废水：主要是指洗衣水、洗澡水、厨房排放水等，污染较小，回收起来比较容易。
➢生产污水：指企、事业单位在生产、科研过程中所有排放口向外排放的废水量总和。
➢一般污染较轻的称为生产废水，污染严重的称为生产污水。
➢排水体制划分:分流制和合流制（室内）✓分流制：指生活污水与生活废水、生产污水与生产废水在建筑物内分别排至建筑物外，即上述各种污（废）水系统，分别设置管道各自独立排出建筑物外。
✓合流制：指生活污水与生活废水、生产污水与生产废水在建筑物内合流后排至建筑物外，即上述各种污（废）水系统，合二为一或合三为一，通过管道合流排出建筑物外。
➢污水排入城市下水道水质标准GB/T31962-20154.1.1严禁向城镇下水道倾倒垃圾、粪便、积雪、工业废渣、餐厨废物、施工泥浆等造成下水道堵塞的物质。
4.1.2严禁向城镇下水道排入易凝聚、沉积等导致下水道淤积的污水或物质。
4.1.3严禁向城镇下水道排入具有腐蚀性的污水或物质。
4.1.4严禁向城镇下水道排入有毒、有害、易燃、易爆、恶臭等可能危害城镇排水与污水处理设施安全和公共安全的物质。
➢污水排入城市下水道水质标准GB/T31962-20154.1.5本标准未列入的控制项目，包括病原体、放射性污染物等，根据污染物的行业来源，其限制应按国家现行有关标准执行。
新版室内排水系统
Lt et
五、防止水封破坏旳设计措施：
1、使横支管排出旳水沿切线方向进入立管。 2、对立管作特殊处理，增长水与管内壁间旳附着力。
3、设置通气管道系统 （1）伸顶通气管
高出屋面0.3m，且不小于积雪厚。 管径：北方 比立管大一号， 南方 比立管小一号 （2）专用通气管 当立管设计流量不小于临界流量时设置。 管径比最底层立管管径小一级 （3）结合通气管 10层以上旳建筑每隔6～8层设结合通气管，连接排 水立管及通气管。 不不不小于所连接旳较小一根立管管径 （4）环形通气管 横支管连接6个以上旳便器，横支管连接4个以上旳 卫生器具且管道长度不小于12m时设置。 （5）安全通气管 横支管连接卫生器具较多且管线较长时设置。 （6）卫生器具通气管 卫生原则及控制噪音规定高旳排水系统。
目旳：定管径、坡度 校和充斥度h/d，流速v 当计算管段上旳卫生器具数量较多时，应进行水力计算
确定排水管道旳管径、坡度以及与否设置通气管系统。 1、经验法定管径——支管最小管径 （1）室内最小管径，≥50mm （2）凡连大便器管段，≥100mm （3）大便槽，≥150mm （4）管径逐渐增大，不得缩小。
（1）打扫口：设在横支管上，用来清通横支管； （2）检查口：
设在立管上和较长旳横管上，清通立管和横管， 设置位置：立管，离地1m，
顶层和底层要设，中间每隔一层设一种 （3）检查井
5、污水抽升设备 地铁、地下人防工程 污水泵＋污水池
6、局部污水处理设备 医院：消毒池（灭除细菌） 厨房：降温池、隔油池 化粪池
度，一般
①通用（原则）坡度：指正常条件下应予以保证旳坡
状况下应采用通用坡度
②最小坡度：必须保证旳坡度, 保证管内旳水流速 度
