单片机外部中断实验(附C语言程序)
单片机外部中断实验(附C语言程序)
单片机外部中断实验（附c程序）一、实验目的掌握外部中断的C语言和汇编语言编程方法，会用外部中断解决实际应用问题。
二、实验内容8051C51单片机P2.0接一个发光二极管LED1、P2.1接一个发光二极管LED2，P3.2接一个开关、P3.3接一个开关要求实现以下功能：（1）合上、P3.3断开时LED1闪烁（2）P3.2断开、P3.3合上时LED2闪烁（3）P3.2合上后（不断开）再合上P3.3，LED1闪烁LED2不闪烁（4）P3.3合上后（不断开）再合上P3.2，LED2不闪烁LED1闪烁试编写C语言和汇编语言程序使用自然优先级就可以也可 XO 高级X1低级PX0=1 PX1=0四、实验电路五、参考程序（自己完成）C程序：Include<reg52.h>Sbit P2_0=P2^0;Sbit P2_1=P2^1;Sbit P3_2=P3^2;Sbit P3_3=P3^3;void delay02s(void) //延时0.2秒子程序{unsigned char i,j,k;for(i=20;i>0;i--)for(j=20;j>0;j--)for(k=248;k>0;k--);}Void main{EA=1;EX0=1;EX1=1;ITO=1;IT1=1;PX0=1;PX1=0;While(1);}Void int0(void) interrupt 0 { if（！P3_2）{While(1){P2_0=1;delay02s();P2_0=0;delay02s();}}}Void int1(void) interrupt 2 { if（！P3_3）{While(1){P2_1=1;delay02s();P2_1=0;delay02s();}}}。
外部中断计数实验报告
一、实验目的1. 理解单片机外部中断的工作原理和触发条件。
2. 掌握如何通过外部中断实现计数功能。
3. 学习中断服务程序的设计方法。
4. 提高单片机编程和调试能力。
二、实验环境1. 单片机：80C512. 开发工具：Keil uVision3. 实验电路：按键、LED灯、单片机及其相关外围电路三、实验原理外部中断是指单片机通过外部引脚接收到的中断信号，使得CPU暂停当前程序，转而执行中断服务程序。
本实验通过外部中断实现计数功能，具体原理如下：1. 将单片机的某个外部引脚（如P3.2）设置为外部中断0（INT0）的触发引脚。
2. 在外部中断0的中断服务程序中，设置一个计数变量，每次中断发生时，计数变量加1。
3. 将计数变量的值通过LED灯显示出来，以观察计数过程。
四、实验步骤1. 创建Keil uVision项目，并添加80C51固件库。
2. 编写C语言程序，实现以下功能：- 初始化外部中断0，设置中断触发方式为下降沿触发。
- 初始化定时器，用于产生中断。
- 编写外部中断0的中断服务程序，实现计数功能。
- 编写主函数，用于设置单片机的工作状态和显示计数结果。
3. 编译并下载程序到单片机。
4. 连接实验电路，包括按键、LED灯和单片机及其相关外围电路。
5. 观察实验现象，验证计数功能是否实现。
五、实验结果与分析1. 实验现象：按下按键，LED灯显示的计数值加1。
2. 分析：- 外部中断0的中断服务程序被正确调用。
- 计数变量在每次中断发生时加1。
- LED灯能够正确显示计数结果。
六、实验总结1. 本实验成功实现了通过外部中断实现计数功能，验证了单片机外部中断的工作原理。
2. 通过编写中断服务程序，掌握了中断编程方法。
3. 实验过程中，遇到了一些问题，如中断服务程序编写错误、程序编译错误等，通过查阅资料和调试，最终解决了问题。
4. 通过本次实验，提高了单片机编程和调试能力，加深了对单片机外部中断的理解。
单片机C语言中断1
单片机C语言中断1字号：大中小interrupt中断的关键字,n是中断号提供中断程序的入口地址。
0-INT0 1-T0 2-INT1 3-T1 4-串行中断5-T2直接访问寄存器和端口定义sfr P0 0x80sfr P1 0x81sfr ADCON; 0xDEsbit EA 0x9F操作ADCON = 0x08 ; /* Write data to register */P1 = 0xFF ; /* Write data to Port */io_status = P0 ; /* Read data from Port */EA = 1 ; /* Set a bit (enable all interrupts) */在使用了interrupt 1 关键字之后，会自动生成中断向量在ISR中不能与其他"后台循环代码"(the background loop code) 共享局部变量因为连接器会复用在RAM中这些变量的位置，所以它们会有不同的意义，这取决于当前使用的不同的函数复用变量对RAM有限的51来将很重要。
所以，这些函数希望按照一定的顺序执行而不被中断。
timer0_int() interrupt 1 using 2{unsigned char temp1 ;unsigned char temp2 ;executable C statements ;}"interrupt"声明表示向量生成在(8*n＋3)，这里，n就是interrupt参数后的那个数字这里,在08H的代码区域生成LJMP timer0_int 这样一条指令'using' 告诉编译器在进入中断处理器去切换寄存器的bank。
这个"contet"切换是为中断处理程序的局部变量提供一个新鲜的寄存器bank 最快的方式。
对时序要求严格的程序，是首选的stack寄存器（保存寄存器到stack)方式。
单片机中断实验实训报告
一、实验背景随着电子技术的飞速发展，单片机因其体积小、成本低、功能强大等优点，在各个领域得到了广泛应用。
中断技术是单片机设计中非常重要的一部分，它允许单片机在执行程序的过程中，能够及时响应外部事件，从而提高系统的实时性和效率。
本实训旨在通过实验，加深对单片机中断系统的理解，掌握中断系统的使用方法，并学会在实际应用中灵活运用中断技术。
二、实验目的1. 熟悉单片机中断系统的基本概念和原理。
2. 掌握中断源、中断优先级、中断服务程序等基本概念。
3. 学会使用单片机的中断系统实现实时响应外部事件。
4. 培养动手实践能力和问题解决能力。
三、实验器材1. 单片机实验板2. 示波器3. 电源4. 连接线5. 逻辑分析仪（可选）四、实验内容1. 实验一：外部中断实验（1）实验目的：验证外部中断功能，实现按键控制LED灯的点亮和熄灭。
（2）实验步骤：a. 将外部中断0（INT0）引脚连接到按键，按键按下时产生低电平信号。
b. 编写中断服务程序，实现按键按下时点亮LED灯，按键释放时熄灭LED灯。
c. 编译程序，下载到单片机实验板上。
d. 测试实验效果，观察LED灯的点亮和熄灭情况。
2. 实验二：定时器中断实验（1）实验目的：验证定时器中断功能，实现LED灯的定时闪烁。
（2）实验步骤：a. 配置定时器T0为模式1，设置定时器初值，使定时器溢出时间为1秒。
b. 开启定时器中断，编写定时器中断服务程序，实现LED灯的定时闪烁。
c. 编译程序，下载到单片机实验板上。
d. 测试实验效果，观察LED灯的闪烁情况。
3. 实验三：中断嵌套实验（1）实验目的：验证中断嵌套功能，实现定时器中断和外部中断的嵌套。
（2）实验步骤：a. 配置定时器T0为模式1，设置定时器初值，使定时器溢出时间为1秒。
b. 开启定时器中断和外部中断，设置中断优先级。
c. 编写定时器中断服务程序和外部中断服务程序，实现中断嵌套。
d. 编译程序，下载到单片机实验板上。
STM8单片机 UART发送完成中断C语言程序
STM8S105发送完成中断#define TXRXBUF_SIZE 128uchar UART_RxTx[TXRXBUF_SIZE];volatile uchar UART_OutLen=0;volatile uchar TXRX_IndexR=0;volatile uchar TXRX_IndexW=0;void UART2_Init(void){//485 CS1控制PA_DDR |=1 << 6;PA_CR1 |=1 << 6;PA_CR2 &= ~( 1 <<6 );RS485_TX_EN=0; //设置为接收模式UART2_CR1=0x00;UART2_CR2=0x00;UART2_CR3=0x00;// 设置波特率，必须注意以下几点：// (1) 必须先写BRR2// (2) BRR1存放的是分频系数的第11位到第4位，// (3) BRR2存放的是分频系数的第15位到第12位，和第3位// 到第0位// 例如对于波特率位9600时，分频系数=2000000/9600=208// 对应的十六进制数为00D0，BBR1=0D,BBR2=00//UART2_BRR2=0x30;//UART2_BRR1=0xE8; //1K//UART2_BRR2=0x35;//UART2_BRR1=0x41; //1200UART2_BRR2=0x1B;UART2_BRR1=0xA0; //2400UART2_CR2=0x2c;//允许接收，发送，开接收中断//UART2_CR2=0x08; //发送使能}//------------方式二发送结束中断--------------------------------------#pragma vector=UART2_T_TC_vector__interrupt void UART2_T_TC(void){UART2_SR&= ~(1<<6); //清除送完成状态位if(UART_OutLen>0){UART2_DR=UART_RxTx[TXRX_IndexR];--UART_OutLen;if(++TXRX_IndexR >= TXRXBUF_SIZE){TXRX_IndexR=0;//FIFO回头}}else //发送结束{//UART_OutLen=TXRX_IndexR=TXRX_IndexW=0;//UART2_CR2 &= ~(1<<TCIEN);//关闭发送完成中断UART2_CR2 &= ~(1<<6);//关闭发送完成中断}}/************************************************************名称：Uart_IntSentBuf*功能：从串口UART0发送一组字节数据*入口参数：*p:待发的首个字节数据,len 发送个数*出口参数：返回1：发送成功* 返回0：发送失败*说明：在发送过程中，不阻塞CPU的运行。
实验04：外部中断INT0、INT1控制流水灯左移、右移
实验四：外部中断系统实验一、实验目的1.结合理论教学，进一步熟悉外部中断INT0和INT1的基本概念和原理；2.理解掌握定时器控制寄存器TCON、中断允许控制寄存器IE、中断优先级别控制寄存器IP的功能和设置方法；3.了解并熟悉MCS-51单片机外部中断INT0和INT1的电路设计特点和应用特点；4.能够针对MCS-51单片机，进行外部中断INT0和INT1的初始化设置，能够完成简单中断服务程序的功能应用设计。
5.进一步熟悉、掌握MCS-51单片机指令系统和应用软件的编程方法和技巧。
二、实验设备、材料1.微型计算机（PⅣ以上）；2.编程、汇编与模拟平台软件Keil uVision4；3.电子技术专业仿真软件protues运行平台；4.单片机实训开发电路板。

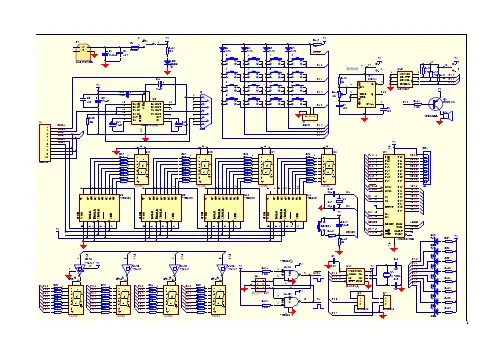

三、实验内容和实验步骤1.系统仿真电路参考原理图12.系统参考源程序1（用INT0控制流水灯左移1位，用INT1控制流水灯右移1位）已在实验板上演示ORG 0000HAJMP MAINORG 0003H ;INT0中断入口地址LJMP IN0ORG 0013H ;INT1中断入口地址LJMP IN1ORG 0020HMAIN:MOV TCON,#05HMOV IE,#85HMOV P2,#0FEHMOV A,#0FEHSJMP $IN0:CLR EARL A //左移MOV P2,ASETB EARETIIN1:CLR EARR A //右移MOV P2,ASETB EARETIEND3.系统参考源程序1（用8位发光二极管代表8位二进制数，用INT0控制加1递增，用INT1控制减1递减）已在实验板上演示ORG 0000HAJMP MAINORG 0003H ;INT0中断入口地址LJMP IN0ORG 0013H ;INT1中断入口地址LJMP IN1ORG 0020HMAIN:MOV TCON,#05HMOV IE,#85HMOV R0,#00HMOV A,#00HMOV P2,ASJMP $ IN0:INC R0MOV A,R0CPL AMOV P2,ARETIIN1:INC R0MOV A,R0CPL AMOV P2,ARETIEND4.系统参考源程序2（用INT0控制流水灯左移1位，用INT1控制流水灯右移1位）已在实验板上演示ORG 0000HAJMP MAINORG 0003H ;INT0中断入口地址CLR F0RETIORG 0013H ;INT1中断入口地址SETB F0RETIORG 0030HMAIN:MOV P2,#0FFHMOV TCON,#05HMOV IE,#85HMOV A,#7FHRRR:JNB F0,LLLRR A //右移MOV P2,AACALL DELAYSJMP RRRLLL:JB F0,RRRRL A //左移MOV P2,AACALL DELAYSJMP LLLDELAY:MOV R7,#8FH ;延时程序DELAY1:MOV R6,#0FFHDELAY2:MOV R5,#02HDELAY3:DJNZ R5,DELAY3DJNZ R6,DELAY2DJNZ R7,DELAY1RETEND。
单片机C语言函数中断函数（中断服务程序）
单片机_C语言函数_中断函数（中断服务程序）在开始写中断函数之前，我们来一起回顾一下，单片机的中断系统。
中断的意思（学习过微机原理与接口技术的同学，没学过单片机，也应该知道），我们在这里就不讲了，首先来回忆下中断系统涉及到哪些问题。
（1）中断源：中断请求信号的来源。
（8051有3个内部中断源T0，T1，串行口，2个外部中断源INT0，INT1（这两个低电平有效，上面的那个横杠不知道怎么加上去））（2）中断响应与返回：CPU采集到中断请求信号，怎样转向特定的中断服务子程序，并在执行完之后返回被中断程序继续执行。
期间涉及到C PU响应中断的条件，现场保护，现场恢复。
（3）优先级控制：中断优先级的控制就形成了中断嵌套（8051允许有两级的中断嵌套，优先权顺序为INT0，T0，INT1，T1，串行口），同一个优先级的中断，还存在优先权的高低。
优先级是可以编程的，而优先权是固定的。
80C51的原则是①同优先级，先响应高优先权②低优先级能被高优先级中断③正在进行的中断不能被同一级的中断请求或低优先级的中断请求中断。
80C51的中断系统涉及到的中断控制有中断请求，中断允许，中断优先级控制（1）3个内部中断源T0，T1，串行口，2个外部中断源INT0，INT1（2）中断控制寄存器：定时和外中断控制寄存器TCON（包括T0、T1，INT0、INT1），串行控制寄存器SCON，中断允许寄存器IE，中断优先级寄存器IP具体的是什么，包括哪些标志位，在这里不讲了，所有书上面都会讲。
在这里我们讲下注意的事项（1）CPU响应中断后，TF0（T0中断标志位）和TF1由硬件自动清0。
（2）CPU响应中断后，在边沿触发方式下，IE0（外部中断IN T0请求标志位）和IE1由硬件自动清零；在电平触发方式下，不能自动清楚IE0和I E1。
单片机c语言程序设计---单片机实验报告
单片机c语言程序设计---单片机实验报告实验目的：1.掌握单片机的中断的原理、中断的设置，掌握中断的处理及应用2.掌握单片机的定时器/计数器的工作原理和工作方式，学会使用定时器/计数器实验内容：一．定时器/计数器应用程序设计实验1.计数功能：用定时器1方式2计数，每计数满100次，将P1.0取反。
（在仿真时，为方便观察现象，将TL1和TH1赋初值为0xfd，每按下按键一次计数器加1，这样3次就能看到仿真结果。
）分析：外部计数信号由T1（P3.5）引脚输入，每跳变一次计数器加1，由程序查询TF1。
方式2有自动重装初值的功能，初始化后不必再置初值。
将T1设为定时方式2，GATE=0，C/T=1，M1M0=10，T0不使用，可为任意方式，只要不使其进入方式3即可，一般取0。
TMOD=60H。
定时器初值为X=82-100=156=9CH，TH1=TL1=9CH。
程序：#include<REGX51.H>void main(){P1_0=0;TMOD=0x60;TH1=0xFD;TL1=0xFD;ET1=1;EA=1;TR1=1;while(1){}}void timer1_Routine()interrupt3{P1_0=~P1_0;}实验2.中断定时使用定时器定时，每隔10s使与P0、P1、P2和P3端口连接的发光二极管闪烁10次，设P0、P1、P2和P3端口低电平灯亮，反之灯灭。
分析：中断源T0入口地址000BH；当T0溢出时，TF0为1发出中断申请，条件满足CPU响应，进入中断处理程序。
主程序中要进行中断设置和定时器初始化，中断服务程序中安排灯闪烁；TL0的初值为0xB0，TH0的初值为0x3C，执行200次，则完成10s定时。
实验要求：完成计数实验和中断计数实验。
具体包括绘制仿真电路图、编写c源程序、进行仿真并观察仿真结果，需要保存原理图截图，保存c源程序，对仿真结果进行总结。
程序：#include<REGX51.H>#include"Delay.h"int i;int j=0;void main(){ P1=0; P2=0;P3=0; P0=0; TMOD=0x01;TH0=0x3C;TL0=0xB0;ET0=1;EA=1;TR0=1;while(1) {}}void timer0_Routine()interrupt1 {TH0=0x3C;TL0=0xB0;j++;if(j>=150){ j=0; for(i=0;i<20;i++){P1=~P1;P2=~P2;P3=~P3;P0=~P0;Delay(200); } }}实验分析：心得体会：。
STM32系列单片机原理及应用-C语言案例教程 第4章 STM32单片机的中断系统及定时器
STM32中断相关的概念
3.中断屏蔽
中断屏蔽是中断系统中的一个重要功能。 在嵌入式系统中，通过设置相应的中断屏蔽位，禁止CPU响应 某个中断，从而实现中断屏蔽。 中断屏蔽的目的：是保证在执行一些关键程序时不响应中断。 对于一些重要的中断请求是不能屏蔽的，如重新启动、电源故障、 内存出错、总线出错等影响整个系统工作的中断请求。 因此，根据中断是否可以被屏蔽划分，中断可分为可屏蔽中断 和不可屏蔽中断两类。
第4章 STM32单片机的 中断系统及定时器
第4章 STM32单片机中断系统及定时器
内容提要：
介绍了STM32单片机的中断系统、中断基本的概念、 嵌套向量中断控制器NVIC、外部中断及中断使用步骤，还 描述定时器/计数器，定时器的分类及相关寄存器的使用 方法，介绍了中断控制向量NVIC和外中断EXTI，并在例题 提供相应的中断程序，演示了外部中断控制LED。
名称
地址
优先级类 型
说明
—
0X00—0000 —
保留
复位
NMI
0X00—0008 固定
不可屏蔽中断，RCC 时钟安全系 统（CSS）连接到 NMI 向量
HardFault MemManage BusFault UsageFault
SVCall DebugMonitor — PendSV SysTick WWDG
内容安排
中 中断 断控 系制 统器
外 部 中 断
定 时 器
计 数 器
NVIC
第4章 中断系统及定时器
STM32单片机的中断系统：
本章学习要求：
1.了解STM32中断相关的概念 2.了解STM32嵌套向量中断控制器NVIC 3.了解STM32外部中断/事件控制器
计算机原理实验-外部中断实验
计算机原理与应用实验实验名称：外部中断实验学院：信息与通信工程学院班级：2017211113姓名：***学号：**********同组成员姓名：李凝同组成员学号：**********一、实验目的1. 掌握NVIC 中断优先级配置。
2. 学会外部中断配置。
二、实验原理及内容（一）实验原理电路结构如图3.1 所示1. NVIC 中断优先级NVIC 是嵌套向量中断控制器，控制着整个芯片中断相关的功能，它跟内核紧密耦合，是内核里面的一个外设。
但是各个芯片厂商在设计芯片的时候会对Cortex-M4 内核里面的NVIC 进行裁剪，把不需要的部分去掉，所以说STM32 的NVIC 是Cortex-M4 的NVIC 的一个子集。
CM4 内核可以支持256个中断，包括16个内核中断和240个外部中断，256 级的可编程中断设置。
对于STM32F4 没有用到CM4 内核的所有东西，只是用到了一部分，对于STM32F40 和41 系列共有92个中断，其中有10个内核中断和82个可屏蔽中断，常用的为82个可屏蔽中断。
ISER[8]—中断使能寄存器组，用来使能中断，每一位控制一个中断，由于上面已经说明了控制82 个可屏蔽的中断，因此利用ISER[0~2]这三个32 位寄存器就够了。
一下的几个寄存器同理。
ICER[8]—中断除能寄存器组，用来消除中断。
ISPR[8]—中断挂起控制寄存器组，用来挂起中断。
ICPR[8]—中断解挂控制寄存器组，用来解除挂起。
IABR[8]—中断激活标志寄存器组，对应位如果为1 则表示中断正在被执行。
IP[240]—中断优先级控制寄存器组，它是用来设置中断优先级的。
我们只用到了IP[0]~IP[81]，每个寄存器只用到了高4 位，这4 位又用来设置抢占优先级和响应优先级（有关抢占优先级和响应优先级后面会介绍到），而对于抢占优先级和响应优先级各占多少位则由AIRCR 寄存器控制，相关设置如表 3.1 所示。
单片机外部中断实验
单片机外部中断实验 Document number【980KGB-6898YT-769T8CB-246UT-18GG08】实验6 外部中断实验(仿真部分)一、实验目的1. 学习外部中断技术的基本使用方法。
2. 学习中断处理程序的编程方法。
二、实验内容在INT0和INT1上分别接了两个可回复式按钮，其中INT0上的按钮每按下一次则计数加一，其中INT1上的按钮每按下一次则计数减一。
P1．0~ P1．3接LED 灯，以显示计数信号。
三、实验说明编写中断处理程序需要注意的问题是：1．保护进入中断时的状态，并在退出中断之前恢复进入时的状态。
2．必须在中断处理程序中设定是否允许中断重入，即设置EX0位。
3．INT0和INT1分别接单次脉冲发生器。
P1．0~ P1．3接LED灯，以查看计数信号．四、硬件设计利用以下元件：AT89C51、BOTTON、CAP、CAP-POL、CRYSTAL、RES、NOT、LED-Yellow。
设计出如下的硬件电路。
晶振频率为12MHz。
五、参考程序框图1.实验目的学会asm和C512.实验原理【硬件接法】控制LED，低电平点亮INT1接按键，按下时产生低电平【运行效果】程序工作于中断方式，按下按键K2后，LED点亮，秒后自动熄灭。
8051单片机有/INT0和/INT1两条外部中断请求输入线，用于输入两个外部中断源的中断请求信号，并允许外部中断源以低电平或下降沿触发方式来输入中断请求信号。
/INT0和/INT1中断的入口地址分别是0003H和0013H。
TCON寄存器（SFR地址：88H）中的IT0和IT1位分别决定/INT0和/INT1的触发方式，置位时为下降沿触发，清零时为低电平触发。
实际应用时，如果外部的中断请求信号在产生后能够在较短时间内自动撤销，则可以选择低电平触发。
在中断服务程序里要等待其变高后才能返回主程序，否则会再次触发中断，产生不必要的麻烦。
如果外部的中断请求信号产生后可能长时间后才能撤销，则为了避免在中断服务程序里长时间无谓等待，可以选择下降沿触发。
实验二 外部中断实验
实验二外部中断实验一、实验目的1.学会使用Keil μVision3和Proteus软件进行单片机汇编语言和C语言程序设计与开发。
了解和掌握MCS-51单片机的中断组成、中断控制工作原理、中断处理过程、外部中断的中断触发方式, 掌握中断功能的编程方法。
二、实验内容1.单片机的P1.0引脚连接LED指示灯D0。
单片机的P3.2引脚（INT0）连接按键开关K, 作为中断源, 每次按键都会触发INT0中断。
在INT0中断服务程序中将P1.0端口的信号取反, 使LED指示灯D0在点亮和熄灭两种状态间切换, 产生LED指示灯由按键开关K控制的效果。
三、实验程序ORG 0000H ;MCS-51复位入口AJMP MAIN ;转入主程序ORG 0003H ;INTO中断入口AJMP EX_INTO ;转入中断服务程序ORG 0100H ;主程序入口MAIN: MOV SP,#40H ;中断初始化设置堆栈SETB IT0 ;中断请求信号设置为边沿触发方式 SETB EA ;开放总中断SETB EX0 ;允许INTO中断HERE: SJMP HERE ;原地踏步(处理其他事务)等待中断到来ORG 0200H ;中断服务程序EX_INTO:CPL P1.0 ;改变指示灯状态RETI ;中断返回END四、实验原理图五、实验仿真及结果当开关断开时,LED指示灯D1熄灭,如图1所示:图1当按键开关接通时, LED指示灯D1点亮, 如图2所示:图2六、实验总结通过本次实验, 进一步熟悉了对Keil μVision3软件的操作, 另外还接触到了Proteus软件。
掌握了中断功能的编程方法, 加上两个上述软件, 使得单片机汇编语言得以仿真。
进一步深化了解和掌握MCS-51单片机的中断的相关知识, 包括中断的组成、工作原理、处理过程以及外部中断的中断触发方式。
单片机原理实验报告
实验一：系统认识实验一、设计目的：1. 学习 Keil C51 集成开发环境的操作；2. 熟悉 TD-51 系统板的结构及使用。
二、设计内容：编写程序，将 00H～0FH 共 16 个数写入单片机内部 RAM 的 30H～3FH 空间。
三、设计步骤：1. 创建 Keil C51 应用程序（1）运行 Keil C51 软件，进入 Keil C51 集成开发环境。
（2）选择工具栏的 Project 选项，弹出下拉菜单，选择 NewProject 命令，建立一个新的μVision2 工程。
这时会弹出文件保存对话框，选择工程目录并输入文件名 Asm1 后，单击保存。
（3）工程建立完毕后，μVision2 会马上弹出器件选择窗口。
器件选择的目的是告诉μVision2 使用的 80C51 芯片的型号是哪一个公司的哪一个型号，不同型号的 51 芯片内部资源是不同的。
此时选择 SST 公司的 SST89E554RC。
（4）到此建立好一个空白工程，现在需要人工为工程添加程序文件，如果还没有程序文件则必须建立它。
选择工具栏的 File 选项，在弹出的下拉菜单中选择 New 目录。
（5）输入程序，完毕后点击“保存”命令保存源程序，将 Text1 保存成Asm1.asm。
Keil C51 支持汇编和 C 语言，μVision2 会根据文件后缀判断文件的类型，进行自动处理，因此保存时需要输入文件名及扩展名.ASM 或.C。
保存后，文件中字体的颜色会发生一定变化，关键字会变为蓝色。
（6）程序文件建立后，并没有与 Asm1.Uv2 工程建立任何关系。
此时，需要将 Asm1.asm 源程序添加到 Asm1.Uv2 工程中，构成一个完整的工程项目。
在Project Window 窗口内，选中Source Group1 点击鼠标右键,选择 Add Files to Group‘Source Group1’命令，此时弹出添加源程序文件对话框，选择文件Asm1.asm，点击 Add 命令按钮即可将源程序文件添加到工程中。
单片机中断实验报告
一、实验目的1. 理解单片机中断的基本概念和工作原理。
2. 掌握单片机中断系统的初始化方法。
3. 学会编写中断服务程序，实现特定功能。
4. 熟悉中断优先级设置及其对系统性能的影响。
二、实验设备1. 单片机实验板：STC89C52单片机实验板2. 串口下载线：USB转串口下载线3. 电脑：一台运行Windows操作系统的电脑4. 软件工具：Keil uVision4集成开发环境三、实验原理单片机中断系统是单片机的重要组成部分，它允许单片机在执行主程序时，响应外部或内部事件的中断请求，暂停主程序执行，转而执行相应的中断服务程序。
中断系统由硬件和软件两部分组成。
1. 硬件部分：包括中断源（如定时器、外部中断等）、中断控制器、优先级寄存器、中断服务寄存器等。
2. 软件部分：包括中断初始化程序、中断服务程序等。
四、实验步骤1. 创建项目：在Keil uVision4中创建一个新项目，选择STC89C52单片机作为目标芯片。
2. 设计电路：根据实验要求，绘制电路原理图，连接单片机实验板上的相关元器件。
3. 编写程序：编写C语言程序，实现以下功能：（1）初始化单片机中断系统，包括设置中断优先级、启用中断等；（2）编写中断服务程序，处理中断请求；（3）编写主程序，实现特定功能。
4. 编译程序：将编写好的程序编译成hex文件。
5. 烧录程序：将编译好的hex文件烧录到单片机实验板中。
6. 运行实验：观察实验现象，验证程序功能。
五、实验内容1. 实验一：外部中断实验（1）功能：当外部中断0（INT0）或外部中断1（INT1）有信号输入时，触发对应的中断服务程序，使LED灯闪烁。
（2）步骤：a. 初始化外部中断0和外部中断1，设置中断优先级；b. 编写外部中断0和外部中断1的中断服务程序；c. 编写主程序，实现LED灯闪烁。
2. 实验二：定时器中断实验（1）功能：定时器0每隔1秒产生一次中断，触发中断服务程序，使LED灯闪烁。
单片机中断实验报告
单片机中断实验报告单片机中断实验报告引言：单片机是一种集成电路，具有微处理器、存储器和各种输入输出设备等功能模块。
中断是单片机中的一种重要机制，它可以使单片机在执行某个任务时，暂停当前操作，转而执行其他紧急任务。
本次实验旨在深入了解单片机中断的原理和应用，以及如何在程序中实现中断功能。
一、实验目的本次实验的目的是通过编写程序，实现单片机中断功能，并验证中断的正确性和可靠性。
具体而言，我们将使用单片机的外部中断和定时器中断功能，分别实现按键中断和定时中断。
二、实验器材1. 单片机开发板2. 按键模块3. 七段数码管模块4. 电源模块5. 连接线等三、实验原理1. 外部中断外部中断是通过外部中断引脚与外部电路连接来实现的。
当外部电路触发中断条件时，单片机将暂停当前操作，转而执行中断服务程序。
在本实验中，我们将按键模块连接到外部中断引脚，当按下按键时，触发外部中断，实现按键中断功能。
2. 定时器中断定时器中断是通过定时器模块来实现的。
定时器可以按照设定的时间间隔产生中断请求信号，从而实现定时中断功能。
在本实验中，我们将使用定时器模块来实现每隔一段时间触发一次中断，实现定时中断功能。
四、实验步骤1. 连接电路将按键模块的输出引脚连接到单片机的外部中断引脚，将七段数码管模块连接到单片机的IO口。
接通电源，确保电路连接正确。
2. 编写程序使用C语言编写程序，首先需要初始化单片机的中断向量表和相关寄存器。
然后编写中断服务程序，根据实验要求实现按键中断和定时中断功能。
最后，在主程序中设置中断使能位，使得中断能够正常触发。
3. 烧录程序使用烧录器将编写好的程序烧录到单片机中。
4. 实验验证按下按键，观察七段数码管的显示是否按照预期变化。
等待一段时间，观察定时中断是否按照设定的时间间隔触发。
五、实验结果与分析经过实验验证，按键中断和定时中断功能均能够正常运行。
按下按键时，七段数码管的显示会按照预期变化，定时中断也能够按照设定的时间间隔触发。
外部中断实验——代码
beep = 0;
for (i = 0; i < 500; i++)
for(j = 0;j < 500;j++);
}
LCALL Delay100MS
CLR BEEP
MOV DelayTimes_100MS,#5
LCALL Delay100MS
SETB BEEP
MOV DelayTimes_100MS,#5
LCALL Delay100MS
CLR BEEP
MOV DelayTimes_100MS,#5
LCALL Delay100MS
LJMP START ;长跳转，跳转到标号“START”处
ORG 0003H ;定义中断入口地址
LJMP INT0_ISR ;跳转到中断服务程序
ORG0100H ; 定义START程序的地址
START:
MOV SP,#70H ;设置堆栈，堆栈空间从70H到7FH，共16个字节
START1:
SETB IT0 ;设置下降沿触发中断
POP ACC ;执行中断之后恢复现场
POP PSW
RETI
END ;汇编程序结束
边沿触发——C语言代码
# include<STC12C5A60S2.h>
sbit LED1 = P2^4;// 对P2.4进行定义
sbit LED2 = P2^5;// 对P2.5进行定义
sbit LED3 = P2^6;// 对P2.6进行定义
附页——代码
边沿触发——汇编语言代码
sfr P1M0 = 90H
LED1 BIT P2.4 ;将P2.4用伪指令命名为LED1
