过程控制系统试卷c卷
过程控制系统试卷及答案
过程控制系统试卷及答案一、选择题（每题3分，共30分）1. 以下哪个不是过程控制系统的基本组成部分？A. 控制器B. 被控对象C. 执行机构D. 操作系统答案：D2. 以下哪种控制方式属于闭环控制？A. 开环控制B. 串级控制C. 比例控制D. 反馈控制答案：D3. 在PID控制器中，以下哪个参数主要影响系统的稳定性？A. 比例系数B. 积分系数C. 微分系数D. 比例系数和积分系数答案：C4. 以下哪个过程控制系统中，被控变量是流量？A. 液位控制系统B. 温度控制系统C. 压力控制系统D. 流量控制系统答案：D5. 以下哪个控制策略主要用于抑制高频干扰？A. 比例控制B. 积分控制C. 微分控制D. 比例-积分-微分控制答案：C6. 在过程控制系统中，以下哪个环节不属于控制回路？A. 控制器B. 执行机构C. 传感器D. 被控对象7. 以下哪种控制方式属于非线性控制？A. 比例控制B. 串级控制C. 模糊控制D. 反馈控制答案：C8. 在过程控制系统中，以下哪个环节的作用是进行信号转换和放大？A. 控制器B. 执行机构C. 传感器D. 被控对象答案：C9. 以下哪种控制方式适用于大滞后系统？A. 比例控制B. 积分控制C. 微分控制D. 比例-积分-微分控制10. 在过程控制系统中，以下哪个参数表示系统的快速性？A. 调整时间B. 超调量C. 稳态误差D. 稳定性答案：A二、填空题（每题3分，共30分）11. 过程控制系统的基本组成部分有控制器、被控对象、执行机构和________。
答案：传感器12. 在PID控制器中，比例系数、积分系数和________系数共同调节系统的性能。
答案：微分13. 串级控制系统由主控制器、副控制器和________组成。
答案：副被控对象14. 在过程控制系统中，________的作用是将被控对象的输出信号转换为控制器所能接收的信号。
答案：传感器15. 模糊控制器主要由模糊化、________和反模糊化三个环节组成。
过程控制系统试题和答案解析
过程控制系统试卷C卷一、填空题（每空1.5分）（本题33分）1、过程控制系统一般由控制器、执行器、被控过程和测量变送等环组成。
2、过程控制系统由工程仪表和被控过程两部分组成。
3、压力检测的类型有三种，分别为：弹性式压力检测、应变式压力检测、压阻式压力检测。
4、气动执行结构主要有薄膜式和活塞式两大类。
5、根据使用的能源不同，调节阀可分为气动调节阀、电动调节阀和液动调节阀三大类。
6、过程数学模型的求取方法一般有机理建模、试验建模和混合建模。
7、积分作用的优点是可消除稳态误差(余差)，但引入积分作用会使系统稳定性下降。
8、在工业生产中常见的比值控制系统可分为单闭环比值控制、双闭环比值控制和变比值控制三种。
9、造成积分饱和现象的内因是控制器包含积分控制作用，外因是控制器长期存在偏差。
二、名词解释题（每小题5分）（本题15分）1、过程控制：指根据工业生产过程的特点，采用测量仪表、执行机构和计算机等自动化工具，应用控制理论，设计工业生产过程控制系统，实现工业生产过程自动化。
2、串级控制系统：值采用两个控制器串联工作，主控制器的输出作为副控制器的设定值，由副控制器的输入去操纵调节阀，从而对住被控变量具有更好的控制效果。
3、现场总线：是指将现场设备与工业控制单元、现场操作站等互联而成的计算机网络，具有全数字化、分散、双向传输和多分枝的特点，是工业控制网络向现场级发展的产物。
三、简答题（每小题8分）（本题32分）1、什么是PID，它有哪三个参数，各有什么作用?怎样控制？答：PID是比例-积分-微分的简称。
其三个参数及作用分别为：（1）比例参数KC，作用是加快调节，减小稳态误差。
（2）积分参数Ki，作用是减小稳态误差，提高无差度（3）微分参数Kd，作用是能遇见偏差变化趋势，产生超前控制作用，减少超调量，减少调节时间。
2、前馈与反馈的区别有哪些？答：（1）控制依据：反馈控制的本质是“基于偏差来消除偏差”，前馈控制是“基于扰动消除扰动对被控量的影响”。

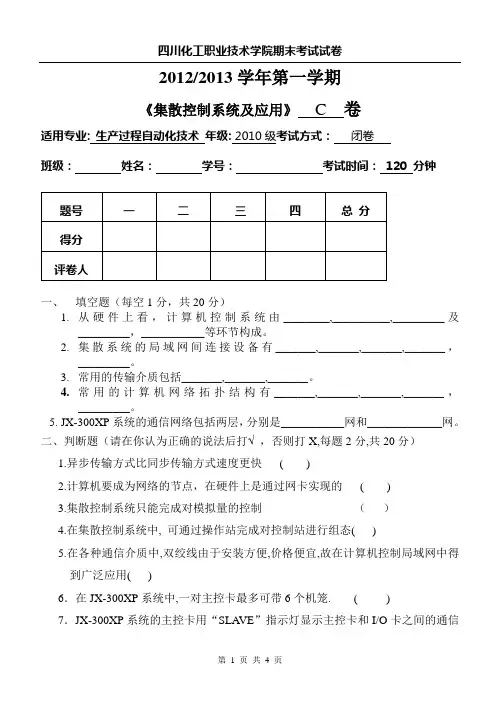

生产过程自动化技术专业C卷
2012/2013学年第一学期《集散控制系统及应用》 C 卷适用专业: 生产过程自动化技术年级: 2010级考试方式：闭卷班级：姓名：学号：考试时间： 120 分钟一、填空题（每空1分，共20分）1.从硬件上看，计算机控制系统由________,__________,_________及_________，___________等环节构成。
2.集散系统的局域网间连接设备有_______,_______,_______,_______，_________。
3.常用的传输介质包括_______,_______,_______。
4.常用的计算机网络拓扑结构有_______,_______,_______,_______，_________。
5. JX-300XP系统的通信网络包括两层，分别是___________网和_____________网。
二、判断题（请在你认为正确的说法后打√，否则打X,每题2分,共20分）1.异步传输方式比同步传输方式速度更快( )2.计算机要成为网络的节点，在硬件上是通过网卡实现的( )3.集散控制系统只能完成对模拟量的控制（）4.在集散控制系统中, 可通过操作站完成对控制站进行组态( )5.在各种通信介质中,双绞线由于安装方便,价格便宜,故在计算机控制局域网中得到广泛应用( )6．在JX-300XP系统中,一对主控卡最多可带6个机笼. ( )7．JX-300XP系统的主控卡用“SLA VE”指示灯显示主控卡和I/O卡之间的通信状态。
.8．JX-300XP系统中，一个控制站最多可完成64个回路的控制（）9．JX-300XP系统操作站的地址是通过软件设置的。
（）10．要两块I/O卡冗余，只需将这两块卡件相邻放置即可。
（）三、选择题（请将正确的选项编号填在题后的括号中，每小题2分，共30分）1.计算机控制系统的工作过程包括（）A 实时数据采集、实时控制决策、实时数据输出阶段B 实时数据采集、实时控制决策、实时数据显示阶段C 实时数据采集、实时数据处理、实时数据显示阶段2.FCS是指（）A 直接数字控制系统B 集散控制系统C 现场总线控制系统3.DCS软件组态内容包括（）A 控制策略组态、数据库组态、流程图组态B 控制策略组态、数据库组态、人-机界面组态C 输入通道组态、数据库组态、流程图组态4.在JX-300XP系统中，完成SBUS-S1和SBUS-S2转换功能的组成部分是（）A 主控卡B 数据转发卡C 机箱底部总线5. 在JX-300X系统中操作站、工程师站和SCnetII网络之间的接口是（）A 集线器B SCnetII网卡C 双绞线6. 在JX-300X系统中，控制站的IP地址通过（）A 主控卡的跳线开关设置B 软件设置C主控卡的拨码开关设置7.在DCS安装过程中，所谓“一点接地”是指下面的（）汇入一点接地A 系统地、安全地、屏蔽地B 系统地、工作地、安全地C 安全地、电气地、工作地8.在DCS系统布线时，一般采用（）A I、III类电缆并在一起走线B I、IV电缆并在一起走线C I、II类电缆并在一起走线9.不管是PC还是DCS，要求系统的接地电阻（）A 大于4ΩB 等于4ΩC 不大于4Ω10.在控制柜和现场仪表之间，一般通过（）进行连接A 接线端子B I/O模块C 无线传输11．数据转发卡的地址范围为（）A4~63 B 129~160 C 0~1512.在JX-300XP系统中，如要全面监视生产状态，可通过组态（）A组画面 B 趋势图 C 总貌图13.在JX-300XP系统中，机箱底部的总线为（）A S2 总线B S1总线C Profibus总线14.操作员站中，要监控某一个现场信号，监控软件的数据源应取自于（）A控制站 B 网络 C OPC服务器15.在机箱中，I/O卡件面板的通讯指示灯COM在工作正常时，应该处于（）状态.A灭 B 闪烁 C 常亮四、简述题(共30分)1. 简述典型集散控制系统的基本组成及各部分的功能（10分）2.简述DCS系统信号流程(10分)3. 简述DCS系统信号电缆布设的总体原则(10分)。
《过程控制系统》期末试卷+参考答案
xxxx-xxxx学年第x学期《过程控制系统》试题（卷）A课程代码 BB058007 考试方式闭卷考试时长 100 分钟姓名学号教学班号专业级班（每空1分，共25分）1、过程控制系统由和两部分组成。
2、过程检测仪表的接线方式有两种：、。
3、压力检测的类型有三种，分别为：、、。
4、PID调节器分为和两种。
5、理想流量特性有四类，分别是、、、。
6、常用比值运算部件有：、、、。
7、前馈控制规律取决于和的传递函数。
8、主要扰动无法落在串级控制的副环时，用可得到更好的控制效果。
9、混合型选择性控制系统指：既包含有，又有。
10、产生积分饱和的3个条件：（1）（2）（3）。
（每个3分，共18分）1、阀位控制系统2、积分饱和3、比例控制系统4、.超驰控制系统5、现场总线6、均匀控制系统（每个6分，共30分）1、被控对象、调节阀、调节器的正、反作用方向各是怎样规定的？2、什么是简单控制系统？试画出简单控制系统的典型方块图。
3、调节器参数整定的任务是什么？工程上常用的调节器参数整定有哪几种方法？4、怎样选择串级控制系统中主、副控制器的控制规律?5、积分饱和的危害是什么?有哪几种主要的抗积分饱和措施?四、分析题。
（共27分）1、（15分）请判定如图所示温度控制系统中，调节阀和调节器的作用型式。
（1）当物料为温度过低时易析出结晶颗粒的介质，调节介质为过热蒸汽时；（2）当物料为温度过高时易结焦或分解的介质，调节介质为过热蒸汽时；（3）当物料为温度过低时易析出结晶颗粒的介质，调节介质为待加热的软化水时；（4）当物料为温度过高时易结焦或分解的介质，调节介质为待加热的软化水时。
得分2、（12分）图示为一列管式换热器。
工艺要求出口物料温度保持恒定。
经分析如果保持物料入口流量和蒸汽流量基本恒定，则温度的波动将会减小到工艺允许的误差范围之内。
现分别设计了物料入口流量和蒸汽流量两个控制系统，以保持出口物料温度恒定。
（1）试画出对出口物料温度的控制系统方块图；（2）指出该系统是开环控制系统还是闭环控制系统，并说明理由。
过程控制系统试题
1、 2、 3、 4、 5、 选择题(10 X 3分)过程控制系统试题一过程控制系统由几大部分组成，它们是： A.传感器、变送器、执行器 B. C.控制器、检测装置、执行器、被控对象 在过程控制系统过渡过程的质量指标中 A.超调量 B. 衰减比 下面对过程的控制质量没有影响的是 A.控制通道放大倍数 C.扰动通道时间常数 在对象特性中，()A.放大系数KB.,( C. :(D K O B. D.是静特性。
时间常数T( c )控制器、检测装置、执行机构、调节阀门 D. 控制器、检测装置、执行器) 反映控制系统稳定程度的指标最大偏差 D.)扰动通道放大倍数扰动通道纯滞后时间 C.滞后时间T 振荡周期 D.传递函数 选择调节参数应尽量使调节通道的 A.功率比较大 在简单控制系统中， A .变送器 B.下列说法正确的是A.微分时间越长， C.积分时间越长， 调节阀按其使用能源不同可分为 (: A.电动 B .液动 打开与控制阀并联的旁路阀，会使可调比 A.变小B. 变大C. 10、串级控制系统主、副对象的时间常数之比， 越性，确保系统高质量的运行。
A. 3 〜10B. 2 〜8 判断题(10 X 2分) 过程控制系统中，需要控制的工艺设备 (塔、 调节阀的结构形式的选择首先要考虑价格因素。
当生产不允许被调参数波动时，选用衰减振荡形式过渡过程为宜。
临界比例度法是在纯比例运行下进行的。
通过试验， 根据经验总结出来的关系，求出调节器各参数值。
一般来说，测量变送环节的作用方向总是正的。
均匀控制系统单从结构上看与简单控制是不同的。
采取分程控制通常可以提高控制阀的可调比。
积分饱和通常不影响控制系统品质。
() 干扰进入调节系统的位置离调节阀越近，离测量元件越远，调节质量越好 10、串级调节系统要求对主参数和副参数均应保证实现无差控制。
简答题(4 X 5分) 按照设定值的不同形式，过程控制系统可分为哪几类？ 何为控制阀的理想流量特性和工作流量特性？常用的调节阀理想流量特性有哪些？ 前馈控制与反馈控制的区别有哪些？ 什么叫积分饱和？在选择性控制系统中防止积分饱和的方法一般有几种？ A 、B 两物料保持 F A :F B = 4:2.5 , 3 = 625m / h F Bmax = 290m / h6、 7、 8、 9、 1、 2、 3、 4、 5、 6、 7、 8、 9、 三、1、2、 3、 4、 四、B.放大系数适当大接受偏差信号的环节是 控制器， ()。
过程控制系统考核试卷
2.闭环控制系统对模型的依赖性较低。（）
3.传感器的作用是将被控对象的输出信号转换为电信号。（）
4.微分控制可以加快系统的响应速度，但可能导致系统不稳定。（）
5.增加积分时间可以减小系统的超调量。（）
6.开环控制系统具有很好的抗干扰能力。（）
15.哪些控制策略可以用于解决过程控制系统中的纯滞后问题？（）
A.史密斯预估控制
B.模糊控制
C.前馈控制
D.反馈控制
16.在过程控制系统中，以下哪些措施可以提高系统的抗干扰能力？（）
A.采用高精度的传感器
B.使用滤波器
C.优化控制器参数
D.增强执行器的响应速度
17.以下哪些条件会影响过程控制系统中的控制品质？（）
Байду номын сангаас6. D
7. D
8. B
9. D
10. A
11. D
12. B
13. A
14. C
15. C
16. B
17. C
18. D
19. B
20. B
二、多选题
1. ABCD
2. ABC
3. ABCD
4. ABC
5. ABC
6. ABC
7. ABC
8. ABC
9. ABCD
10. ABCD
11. ABCD
12. ABCD
2.解释什么是闭环控制系统中的稳态误差，并说明如何通过调整PID控制器参数来减小稳态误差。
3.描述在过程控制系统中，如何使用史密斯预估控制策略来处理被控对象的纯滞后问题。
4.请结合实际应用，举例说明模型预测控制在过程控制系统中的应用优势。
过程控制系统考试试题汇总
过程控制系统考试试题汇总(总2页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除过程控制系统考试试题汇总（预测）编辑：郭长龙河南工业大学一：填空题 28分1．过程控制系统一般由控制器、执行器、被控过程、测量变送等环节组成。
2．过程控制系统由工程仪表和被控过程两部分组成。
3．过程控制仪表的测量变送环节由传感器和变送器两部分组成。
4．过程检测仪表的接线方式有两种：电流二线制四线制、电阻三线制5．工程中，常用引用误差作为判断进度等级的尺度。
6．压力检测的类型有三种，分别为：弹性式压力检测、应变式压力检测、压阻式压力检测7．调节阀按能源不同分为三类：气动调节阀、电动调节阀、液动调节阀8．电动执行机构本质上是一个位置伺服系统。
9．气动执行结构主要有薄膜式和活塞式两大类。
10. 理想流量特性有四类，分别是直线、对数、抛物线、快开。
11. 过程数学模型的求取方法有三种，分别是机理建模、试验建模、混合建模。
12．PID调节器分为模拟式和数字式两种。
13．造成积分饱和现象的内因是控制器包含积分控制作用，外因是控制器长期存在偏差。
14．自动控制系统稳定运行的必要条件是：闭环回路形成负反馈。
15． DCS的基本组成结构形式是“三点一线”。
二：名词解释 20分1.过程控制：指根据工业生产过程的特点，采用测量仪表、执行机构和计算机等自动化工具，应用控制理论，设计工业生产过程控制系统，实现工业生产过程自动化。
2．积分饱和: 在积分控制范围内，积分控制输出与偏差的时间积分成正比，当控制输出达到一定限制后就不在继续上升或下降，这就是积分饱和现象。
3.串级控制系统：值采用两个控制器串联工作，主控制器的输出作为副控制器的设定值，由副控制器的输入去操纵调节阀，从而对住被控变量具有更好的控制效果。
4.比例控制系统：凡是两个或多个参数自动维持一定比例关系的过程控制系统，称为比例控制系统。
过程控制系统试题
过程控制系统试题一一、 选择题（ 10 × 3分）1、过程控制系统由几大部分组成，它们是：( c)A. 传感器、变送器、执行器B. 控制器、检测装置、执行机构、调节阀门C. 控制器、检测装置、执行器、被控对象D. 控制器、检测装置、执行器 2、在过程控制系统过渡过程的质量指标中 , ( A ) 反映控制系统稳定程度的指标 A. 超调量 B. 衰减比 C. 最大偏差 D. 振荡周期3、下面对过程的控制质量没有影响的是: ( D ) K A . 控制通道放大倍数 K B. 扰动通道放大倍数O fC. 扰动通道时间常数D. 扰动通道纯滞后时间 4、 在对象特性中，() 是静特性。
A. 放大系数 Κ B. 时间常数 T C. 滞后时间τ D. 传递函数5、 选择调节参数应尽量使调节通道的( ) A. 功率比较大 B. 放大系数适当大C. 时间常数适当小D. 滞后时间尽量小 6、 在简单控制系统中，接受偏差信号的环节是( ) 。
A . 变送器 B. 控制器 , C. 控制阀 D. 被控对象7、 下列说法正确的是 () 。
A. 微分时间越长，微分作用越弱；B. 微分时间越长，微分作用越强；C. 积分时间越长，积分时间越弱； D. 积分时间越长，积分时间越强。
8、调节阀按其使用能源不同可分为( ) 三种。
A ．电动B ．液动C ．气动D ．压动9、打开与控制阀并联的旁路阀，会使可调比 (A) 。
A. 变小B. 变大C. 不变 D. 为零 10、串级控制系统主、副对象的时间常数之比， T01/T 02 ＝ ( ) 为好，主、副回路恰能发挥其优 越性，确保系统高质量的运行。
A. 3 ～ 10B.2 ～ 8 C. 1 ～ 4 D. 1 ～ 2二、 判断题（ 10 × 2分）1、过程控制系统中，需要控制的工艺设备 ( 塔、容器、贮糟等 ) 、机器称为被控对象。
( ) 2、调节阀的结构形式的选择首先要考虑价格因素。
(完整版)过程控制试题库及答案
过程控制期末试题库（适用于沈阳建筑大学自动化专业期末考试）一、填空题（本题共计10 分，包括3 小题，10 个填空，每空1 分）1．一般一个简单控制系统由（检测/变送）装置、（被控对象）、（调节）器和（执行）机构组成。
2．过程控制系统常用的参数整定方法有：（经验法）、（衰减曲线法）、（稳定边界法/临界比例度法）和（响应曲线法）。
3．在PID 调节器中，调节器的Kc越大，表示调节作用（越强），Ti 值越大，表示积分作用（减弱），Td 值越大表示微分作用（增强）。
4．常见的过程计算机控制系统分为下列几种典型形式：（操作指导控制系统）、直接数字控制系统、（监督计算机控制系统）、（集散控制系统）和现场总线控制系统。
5．在闭环控制系统中，根据设定值的不同形式，又可分为定值控制系统，随动控制系统和程序控制系统。
1）定值控制系统特点：设定值是（固定不变）；作用：保证在（扰动）作用下使被控变量始终保持在设定值上。
2）随动控制系统特点：设定值是一个（变化量）；作用：保证在各种条件下系统的输出（及时跟踪设定值变化）。
3）程序控制系统特点：设定值是一个（按一定时间程序变化的时间函数）；作用：保证在各种条件下系统的输出（按规定的程序自动变化）。
6．热电偶温度计的基本组成部分部分是（热电偶）、（测量仪表）、（连接热电偶）和（测量仪表的导线）。
7．串级控制系统能迅速克服进入（副）回路的扰动，改善（主）控制器的广义对象特性，容许（副）回路内各环节的特性在一定的范围内变动而不影响整个系统的控制品质。
8．定值控制系统是按（偏差）进行控制的，而前馈控制是按（扰动）进行控制的；前者是（闭）环控制，后者是（开）环控制。
选择题（本题共计10 分，包括5 小题，每题2分）1.由于微分调节规律有超前作用，因此调节器加入微分作用主要是用来（C）A.克服调节对象的惯性滞后（时间常数T），容量滞后τc 和纯滞后τ0.B.克服调节对象的纯滞后τ0.C.克服调节对象的惯性滞后（时间常数T），容量滞后τc.2.定值调节是一种能对（A ）进行补偿的调节系统。
过程控制试卷
过程控制系统课程试卷一、填空题：1、2、对象数学模型是指对象的（输入输出）特性，是对象在各输入量（控制量和检测变送量）作用下，其相应输出量（被控量）变化函数关系的数学表达式。
3、获取对象数学模型的方法参方法有：（机理法）和（测试法）。
4、气动执行器由（调节）机构和（执行）机构两部分组成，常用的辅助装置有（阀门）定位器和手轮机构。
5、流通能力Ｃ的定义是：调节阀全开，阀前后压差为（0.1Mp），流体重度为（1g/m3），每（小时）所通过的流体（系）数。
6、被调介质流过阀门的（相对）流量与阀门（相对）行程之间的关系称为调节阀的流量特性；若阀前后压差保持不变时，上述关系称为（理想流量）特性，实际使用中，阀门前后的压差总是变化的，此时上述关系为（工作流量）特性。
7、动态前馈控制的设计思想是通过选择适当的（前馈）控制器，使干扰信号经过（前馈）控制器致被控量通道的动态特性完全复制对象（干扰）通道的动态特性，并使它们符号（相反）（正、反），从而实现对干扰信号进行完全补偿的目标。
8、自动调节系统常用参数整定方法（动态特性参数法），（稳定边界法），（衰减曲线法），（经验法）。
9、调节系统中调节器正、反作用的确定依据是：（保证控制系统成为负反馈）。
10、模糊控制器的设计（不依赖）被控对象的精确数学模型。
11．随着控制通道的增益K的增加，控制作用增强，克服干扰的能力最大，系统的余差减小，最大偏差减小。
12．从理论上讲，干扰通道存在纯滞后，不影响系统的控制质量。
13．建立过程对象模型的方法有机理建模和系统辨识与参数估计。
14．控制系统对检测变送环节的基本要求是准确、迅速和可靠。
15. 控制阀的选择包括结构材质的选择、口径的选择、流量特性的选择和正反作用的选择。
16．防积分饱和的措施有对控制器的输出限幅、限制控制器积分部分的输出和积分切除法。
17．如果对象扰动通道增益f K增加，扰动作用增强，系统的余差增大，最大偏差增大。
过程控制系统试题一
过程控制系统试题一一、选择题（10×3分）1、过程控制系统由几大部分组成，它们是：( c )A.传感器、变送器、执行器B.控制器、检测装置、执行机构、调节阀门C. 控制器、检测装置、执行器、被控对象D. 控制器、检测装置、执行器2、在过程控制系统过渡过程的质量指标中, ( A )反映控制系统稳定程度的指标A.超调量B.衰减比C.最大偏差D.振荡周期3、下面对过程的控制质量没有影响的是: ( D )A .控制通道放大倍数K O B.扰动通道放大倍数K fC.扰动通道时间常数D.扰动通道纯滞后时间4、在对象特性中，( )是静特性。
A. 放大系数ΚB. 时间常数TC.滞后时间τD.传递函数5、选择调节参数应尽量使调节通道的( )A.功率比较大B.放大系数适当大C.时间常数适当小D.滞后时间尽量小6、在简单控制系统中，接受偏差信号的环节是( )。
A .变送器 B. 控制器, C. 控制阀 D. 被控对象7、下列说法正确的是( )。
A. 微分时间越长，微分作用越弱；B. 微分时间越长，微分作用越强；C. 积分时间越长，积分时间越弱；D. 积分时间越长，积分时间越强。
8、调节阀按其使用能源不同可分为( )三种。
A．电动B．液动C．气动 D．压动9、打开与控制阀并联的旁路阀，会使可调比(A)。
A.变小B.变大C.不变D. 为零10、串级控制系统主、副对象的时间常数之比，T01/T02＝( )为好，主、副回路恰能发挥其优越性，确保系统高质量的运行。
A. 3～10B. 2～8C. 1～4D. 1～2二、判断题（10×2分）1、过程控制系统中，需要控制的工艺设备(塔、容器、贮糟等)、机器称为被控对象。
( )2、调节阀的结构形式的选择首先要考虑价格因素。
( )3、当生产不允许被调参数波动时，选用衰减振荡形式过渡过程为宜。
( )4、临界比例度法是在纯比例运行下进行的。
通过试验，得到临界比例度δK和临界周期T K，然后根据经验总结出来的关系，求出调节器各参数值。
(完整版)过程控制试题库及答案
过程控制期末试题库（适用于沈阳建筑大学自动化专业期末考试）一、填空题（本题共计10 分，包括3 小题，10 个填空，每空1 分）1．一般一个简单控制系统由（检测/变送）装置、（被控对象）、（调节）器和（执行）机构组成。
2．过程控制系统常用的参数整定方法有：（经验法）、（衰减曲线法）、（稳定边界法/临界比例度法）和（响应曲线法）。
3．在PID 调节器中，调节器的Kc越大，表示调节作用（越强），Ti 值越大，表示积分作用（减弱），Td 值越大表示微分作用（增强）。
4．常见的过程计算机控制系统分为下列几种典型形式：（操作指导控制系统）、直接数字控制系统、（监督计算机控制系统）、（集散控制系统）和现场总线控制系统。
5．在闭环控制系统中，根据设定值的不同形式，又可分为定值控制系统，随动控制系统和程序控制系统。
1）定值控制系统特点：设定值是（固定不变）；作用：保证在（扰动）作用下使被控变量始终保持在设定值上。
2）随动控制系统特点：设定值是一个（变化量）；作用：保证在各种条件下系统的输出（及时跟踪设定值变化）。
3）程序控制系统特点：设定值是一个（按一定时间程序变化的时间函数）；作用：保证在各种条件下系统的输出（按规定的程序自动变化）。
6．热电偶温度计的基本组成部分部分是（热电偶）、（测量仪表）、（连接热电偶）和（测量仪表的导线）。
7．串级控制系统能迅速克服进入（副）回路的扰动，改善（主）控制器的广义对象特性，容许（副）回路内各环节的特性在一定的范围内变动而不影响整个系统的控制品质。
8．定值控制系统是按（偏差）进行控制的，而前馈控制是按（扰动）进行控制的；前者是（闭）环控制，后者是（开）环控制。
选择题（本题共计10 分，包括5 小题，每题2分）1.由于微分调节规律有超前作用，因此调节器加入微分作用主要是用来（C）A.克服调节对象的惯性滞后（时间常数T），容量滞后τc 和纯滞后τ0.B.克服调节对象的纯滞后τ0.C.克服调节对象的惯性滞后（时间常数T），容量滞后τc.2.定值调节是一种能对（A ）进行补偿的调节系统。
过程控制系统试题和答案解析
过程控制系统试卷C卷一、填空题（每空1.5分）（本题33分）1、过程控制系统一般由控制器、执行器、被控过程和测量变送等环组成。
2、过程控制系统由工程仪表和被控过程两部分组成。
3、压力检测的类型有三种，分别为：弹性式压力检测、应变式压力检测、压阻式压力检测。
4、气动执行结构主要有薄膜式和活塞式两大类。
5、根据使用的能源不同，调节阀可分为气动调节阀、电动调节阀和液动调节阀三大类。
6、过程数学模型的求取方法一般有机理建模、试验建模和混合建模。
7、积分作用的优点是可消除稳态误差(余差)，但引入积分作用会使系统稳定性下降。
8、在工业生产中常见的比值控制系统可分为单闭环比值控制、双闭环比值控制和变比值控制三种。
9、造成积分饱和现象的内因是控制器包含积分控制作用，外因是控制器长期存在偏差。
二、名词解释题（每小题5分）（本题15分）1、过程控制：指根据工业生产过程的特点，采用测量仪表、执行机构和计算机等自动化工具，应用控制理论，设计工业生产过程控制系统，实现工业生产过程自动化。
2、串级控制系统：值采用两个控制器串联工作，主控制器的输出作为副控制器的设定值，由副控制器的输入去操纵调节阀，从而对住被控变量具有更好的控制效果。
3、现场总线：是指将现场设备与工业控制单元、现场操作站等互联而成的计算机网络，具有全数字化、分散、双向传输和多分枝的特点，是工业控制网络向现场级发展的产物。
三、简答题（每小题8分）（本题32分）1、什么是PID，它有哪三个参数，各有什么作用?怎样控制？答： PID是比例-积分-微分的简称。
其三个参数及作用分别为：（1）比例参数KC，作用是加快调节，减小稳态误差。
（2）积分参数Ki，作用是减小稳态误差，提高无差度（3）微分参数Kd，作用是能遇见偏差变化趋势，产生超前控制作用，减少超调量，减少调节时间。
2、前馈与反馈的区别有哪些？答：（1）控制依据：反馈控制的本质是“基于偏差来消除偏差”，前馈控制是“基于扰动消除扰动对被控量的影响”。
过程控制系统试卷集
A 试题一、填空题(共 7 小题，每空 1 分，共 30 分)1．过程控制系统可以简化为调节器和广义对象两大部份，其中广义对象是_____、_____、_____和_____的组合。
2．过程控制系统按照被控变量的不同，可分为_____控制系统、 _____控制系统、 ______ 控制系统、 _____控制系统和_____控制系统；按照被控变量的多少可分为_____控制系统和_____控制系统。
3．评价过程控制系统性能优劣的指标主要包括_____、_____和_____三个方面。
4．被控过程的数学模型是反映被控过程的输出量和输入量之间的数学表达式，其中，对于参数模型，常用_____、_____、_____、_____等表示。
5. 国产调节阀的流量特性有_____特性、 _____特性和_____特性三种。
6. 单回路控制系统是一种基于_____的闭环反馈控制，前馈控制系统是一种按照_____ 进行补偿的系统，对于减少被控参数____偏差最为有效。
7. 串级控制系统中，主回路是_____系统，副回路是_____系统8. 比值控制系统的具体实现方案有_____方案和_____方案。
9. 在前馈—反馈系统中，控制系统的_____由闭环控制回路决定，对被调参数影响最显著的主要干扰由_____进行补偿。
二、简答题(共 6 题，每小题 6 分，共 36 分)1. 衡量过程控制系统性能优劣的综合性能指标中， ITAE 的含义是什么，请写出表达式，并指出其特点。
2. 什么是被控过程的静态数学模型和动态数学模型，两者之间有什么联系。
3. 控制参数的选择应当遵守哪些原则？4. 积分调节有何特点？5. 什么是不变性原理？根据下图列写不变性原理的表达式，并指出依据不变性原理设计的控制系统是何种控制系统。
6. 前馈控制系统的有何特点？三、综合分析题(第 1 题 10 分，第 2,3 题各 12 分，共 34 分)1．已知两水槽串联工作，如图所示，输入量为 Q ，流出量为 Q ，Q 。
过程控制系统 试卷C卷
过程控制系统试卷C卷一、填空题（每空1.5分）（本题33分）1、过程控制系统一般由控制器、执行器、被控过程和测量变送等环组成。
2、过程控制系统由工程仪表和被控过程两部分组成。
3、压力检测的类型有三种，分别为：弹性式压力检测、应变式压力检测、压阻式压力检测。
4、气动执行结构主要有薄膜式和活塞式两大类。
5、根据使用的能源不同，调节阀可分为气动调节阀、电动调节阀和液动调节阀三大类。
6、过程数学模型的求取方法一般有机理建模、试验建模和混合建模。
7下降。
8、和变比9差。
1、2由副 3具有全答：数（（用，其他则没有。
（5）控制规律方面：反馈通常是P PI PD PID等典型规律；前馈控制规律较为复杂，不好掌握。
3、控制器正反方向判断？答：所谓作用方向，就是指输入作用后，输出的变化方向。
当输入增加时，输出也增加，则成该环节为“正环节”，反之，当输入增加时，输出减少，则称“反作用”。
具体步骤（1），判断被控对象的正/反作用那个方向，主要由工艺机理确定。
（2）确定执行器的正/反作用方向由安全工艺条件决定。
（3）确定广义对象的正/反作用方向（4）确定执行器的正/反作用方向4、如图所示的压力容器，采用改变气体排出量以维持容器内压力恒定：(1)调节阀应选择气开式还是气关式？请说明原因。
(2)压力控制器(PC)应为正作用还是反作用？请说明原因。
答：(1)应选择气关式。
因为在气源压力中断时，调节阀可以自动打开，以使容器内压力不至于过高而出事故。
(2) 调节阀应选择气关式，则压力控制器(PC)应为反作用。
当检测到压力增加时，控制器应减小输出，则调节阀开大，使容器内压力稳定。
或：当检测到压力减小时，控制器应增大输出，则调节阀开小，使容器内压力稳定。
四、分析与计算题（第1小题8分，第2小题12分）（本题20分）1、（本小题8分）如下图所示的隔焰式隧道窑烧成带温度控制系统，烧成带温度是被控变量，答：该系统是一个串级控制系统，(2)2和q1，qo1．和、（衰减曲线法）、（稳定边界法/临界比例度法）和（响应曲线法）。
过程控制试卷(二)
过程控制系统课程试卷一、填空题：1、定值自动调节系统方块图中，给定值R，测量值Z和偏差e三者之间的关系是 e=R-z 。
2、双闭环控制系统是由一个定值控制的主变量回路和一个跟随主变量变化的随动控制组成。
3、过渡过程结束时，被控变量所达到的新的稳态值与原稳态值之差叫做余差。
4、过程控制系统动态质量指标主要有衰减比n、余差C、过渡时间t 、震荡周期T 和最大偏差A或超调量；静态质量指标有稳态误差。
5、根据使用的能源不同，调节阀可分为气动式、液压式和电动式三大类。
6、积分作用的优点是可消除稳态误差，但引入积分作用会使系统的稳态性或快速性下降。
7、当一个调节器的输出信号同时送给两个调节阀，这两个调节阀工作在不同的信号区间，则构成的控制系统为分程控制系统。
8、对过程控制系统的基本性能要求有三点，分别为稳态性、快速性和准确性。
9、在串级控制系统中确定控制器正、反作用的顺序是先确定主控制器的正反作用，再副控制器的被控变量的正反作用 ，主控制器的正、反作用取决于 先主对象的正反作用 。
10、一个对象的特性可以用微分方程)()()(t Kx t y dtt dy T =+来描述，则它是一个 一 阶被控对象。
二、选择题1、在过程控制系统过渡过程的质量指标中,( C/B )是衡量系统快速性的质量指标 震荡周期越长，反应速度越慢；衰减比适合4：1/10;1A ）最大偏差B ）衰减比C ）振荡周期D ）余差 2、在控制器的参数整定中属于工程整定法的是（ C ）理论上是A/BA ）对数频率特性法B ）根轨迹法C ）经验凑试法 3、在控制器上对所求得的整定参数设置的顺序是（ A ） A ）P,I,D B ）P,D,I C ）I,P,D D ）I,D,P 4、二阶过程控制系统稳定的条件是（D ）A ）特征根实部为负，衰减系数小于零，微分方程系数都大于零B ）特征根实部为正，衰减系数小于零，微分方程系数都大于零C ）特征根实部为正，衰减系数大于零，微分方程系数都大于零D ）特征根实部为负，衰减系数大于零，微分方程系数都大于零 5、在过程控制系统中,系统的设定值有规律变化的系统属于（ C ）A、随动系统B、定值系统 C程序控制系统6、下列叙述中不是串级控制系统的特点的是( C )串级控制系统有一个调节阀A．结构上由两个闭环组成 B．对二次扰动有很明显的克服作用C．系统中有两个调节阀 D．提高了整个系统的响应速度7、串级控制系统系统中存在的二次扰动来源于它的（B ）A）主回路 B）副回路 C）主副回路都有 D）不能确定8、下面前馈控制系统中对过程的控制质量没有影响的是（ D）A）控制通道放大倍数Ko B）扰动通道放大倍数KfC）扰动通道时间常数 D）扰动通道纯滞后时间滞后时间速度小于控制速度三、问答题：1、什么叫积分饱和现象？目前防止积分饱和的方法有哪几种？一个具有积分作用的调节器，当其处于开环工作状态时，如果偏差输入信号长期存在，那么由于积分作用的结果，将使调节器的输出不断增加或不断减小，一直达到输出的极限值为止，这种现象称为积分饱和。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
过程控制系统试卷c卷过程控制系统试卷C卷一、填空题(每空1.5分)(本题33分)1、过程控制系统一般由控制器、执行器、被控过程和测量变送等环组成。
2、过程控制系统由工程仪表和被控过程两部分组成。
3、压力检测的类型有三种，分别为:弹性式压力检测、应变式压力检测、压阻式压力检测。
4、气动执行结构主要有薄膜式和活塞式两大类。
5、根据使用的能源不同，调节阀可分为气动调节阀、电动调节阀和液动调节阀三大类。
6、过程数学模型的求取方法一般有机理建模、试验建模和混合建模。
7、积分作用的优点是可消除稳态误差(余差)，但引入积分作用会使系统稳定性下降。
8、在工业生产中常见的比值控制系统可分为单闭环比值控制、双闭环比值控制和变比值控制三种。
9、造成积分饱和现象的内因是控制器包含积分控制作用，外因是控制器长期存在偏差。
二、名词解释题(每小题5分)(本题15分)1、过程控制:指根据工业生产过程的特点，采用测量仪表、执行机构和计算机等自动化工具，应用控制理论，设计工业生产过程控制系统，实现工业生产过程自动化。
2、串级控制系统:值采用两个控制器串联工作，主控制器的输出作为副控制器的设定值，由副控制器的输入去操纵调节阀，从而对住被控变量具有更好的控制效果。
3、现场总线:是指将现场设备与工业控制单元、现场操作站等互联而成的计算机网络，具有全数字化、分散、双向传输和多分枝的特点，是工业控制网络向现场级发展的产物。
三、简答题(每小题8分)(本题32分)1、什么是PID，它有哪三个参数，各有什么作用?怎样控制,答: PID是比例-积分-微分的简称。
其三个参数及作用分别为: (1)比例参数KC，作用是加快调节，减小稳态误差。
(2)积分参数Ki，作用是减小稳态误差，提高无差度 (3)微分参数Kd，作用是能遇见偏差变化趋势，产生超前控制作用，减少超调量，减少调节时间。
2、前馈与反馈的区别有哪些,答:(1)控制依据:反馈控制的本质是“基于偏差来消除偏差”，前馈控制是“基于扰动消除扰动对被控量的影响”。
(2)控制作用发生时间方面:反馈控制器的动作总是落后于扰动作用的发生，是一种“不及时”的控制;扰动发生后，前馈控制器及时动作。
(3)控制结构方面:反馈为闭环控制，存在稳定性问题，即使闭环环节中每个系统都是稳定的，但闭环后稳定与否，还需要进一步分析;前馈属于开环控制，各环节稳定，系统必然稳定。
(4)校正范围方面:反馈对各种扰动都有校核作用;前馈，只对被校核的前馈扰动有校正作用，其他则没有。
(5)控制规律方面:反馈通常是P PI PD PID等典型规律;前馈控制规律较为复杂，不好掌握。
3、控制器正反方向判断 ,答:所谓作用方向，就是指输入作用后，输出的变化方向。
当输入增加时，输出也增加，则成该环节为“正环节”，反之，当输入增加时，输出减少，则称“反作用”。
具体步骤(1)，判断被控对象的正/反作用那个方向，主要由工艺机理确定。
(2)确定执行器的正/反作用方向由安全工艺条件决定。
(3)确定广义对象的正/反作用方向(4)确定执行器的正/反作用方向4、如图所示的压力容器，采用改变气体排出量以维持容器内压力恒定:(1)调节阀应选择气开式还是气关式,请说明原因。
(2)压力控制器(PC)应为正作用还是反作用,请说明原因。
答:(1)应选择气关式。
因为在气源压力中断时，调节阀可以自动打开，以使容器内压力不至于过高而出事故。
(2) 调节阀应选择气关式，则压力控制器(PC)应为反作用。
当检测到压力增加时，控制器应减小输出，则调节阀开大，使容器内压力稳定。
或: 当检测到压力减小时，控制器应增大输出，则调节阀开小，使容器内压力稳定。
四、分析与计算题(第1小题8分，第2小题12分)(本题20分)1、(本小题8分)如下图所示的隔焰式隧道窑烧成带温度控制系统，烧成带温度是被控变量，燃料流量为操纵变量。
试分析: (1)该系统是一个什么类型的控制系统,画出其方框图;(2)确定调节阀的气开、气关形式，并说明原因。
答:(1)该系统是一个串级控制系统，其方框图为:(2)当调节阀气源出现故障失去气源时，为保证系统安全，应使阀门处于关闭位置，故调节阀采用气开式。
2、(本小题12分)如下图所示的液体储罐，设进水口和出水口的体积流量分别是 q 和 q ， 1o 输出变量为液位h，储罐的横截面积为A 。
试建立该液体储罐的动态数学模型 H(S)/Q(S) t过程控制试题库答案一，填空题1( 一般一个简单控制系统由(检测/变送)装置、(被控对象)、(调节)器和(执行)机构组成。
2( 过程控制系统常用的参数整定方法有:(经验法)、(衰减曲线法)、(稳定边界法/临界比例度法)和(响应曲线法)。
3( 在PID调节器中，调节器的Kc越大，表示调节作用(越强)，Ti值越大，表示积分作用(减弱)，Td值越大表示微分作用(增强)。
4( 常见的过程计算机控制系统分为下列几种典型形式:(操作指导控制系统)、直接数字控制系统、(监督计算机控制系统)、(集散控制系统)和现场总线控制系统。
5( 在闭环控制系统中，根据设定值的不同形式，又可分为定值控制系统，随动控制系统和程序控制系统。
1) 定值控制系统特点:设定值是(固定不变);作用:保证在(扰动)作用下使被控变量始终保持在设定值上。
2) 随动控制系统特点:设定值是一个(变化量);作用:保证在各种条件下系统的输出(及时跟踪设定值变化)。
3) 程序控制系统特点:设定值是一个(按一定时间程序变化的时间函数); 作用:保证在各种条件下系统的输出(按规定的程序自动变化)。
6( 热电偶温度计的基本组成部分部分是(热电偶)、(测量仪表)、(连接热电偶) 和(测量仪表的导线)。
7( 串级控制系统能迅速克服进入(副)回路的扰动，改善(主)控制器的广义对象特性，容许(副)回路内各环节的特性在一定的范围内变动而不影响整个系统的控制品质。
8 定值控制系统是按(偏差)进行控制的，而前馈控制是按(扰动)进行控制的;前者是(闭)环控制，后者是(开)环控制。
9.保证控制系统成为负反馈 10.干扰量的变化 11.正确，迅速，可靠 12.改善动态性能 13.微分二，选择题1. 由于微分调节规律有超前作用，因此调节器加入微分作用主要是用来(C):A.克服调节对象的惯性滞后(时间常数T)，容量滞后τc和纯滞后τ0.B.克服调节对象的纯滞后τ0.C.克服调节对象的惯性滞后(时间常数T)，容量滞后τc 3. 定值调节是一种能对(A )进行补偿的调节系统。
A( 测量与给定之间的偏差 B( 被调量的变化C( 干扰量的变化 D. 设定值的变化 4. 定值调节系统是(X)环调节，前馈系统是(X)环调节( B )。
A(开，闭 B(闭，开 C(开，开 D(闭，闭5. 调节系统在纯比作用下已整定好，加入积分作用后，为保证原稳定度，此时应将比例度(A)。
A.增大 B.减小 C.不变D.先增大后减小6. 成分、温度调节系统的调节规律，通常选用(C)。
A. PI B. PD C. PID7. .流量、压力调节系统的调节规律，通常选用(A )。
A. PI B. PD C. PID 8. 液位调节系统的调节规律，通常选用(D )。
A. PI B. PD C. PID D. P 9. A10. 调节系统中调节器正、反作用的确定是根据(B): A(实现闭环回路的正反馈。
B( 实现闭环回路的负反馈。
C(系统放大倍数恰到好处 D(生产的安全性。
11. 单纯的前馈调节是一种能对(C)进行补偿的调节系统。
A( 测量与给定之间的偏差 B( 被调量的变化 C( 干扰量的变化 12. 定值调节是一种能对(A)进行补偿的调节系统。
A( 测量与给定之间的偏差 B( 被调量的变化 C( 干扰量的变化13. 热电偶温度计 (C)A) 是利用两个相互接触金属导体的温差电动势特性进行测温的。
B) 是利用两个相互接触金属导体的接触电动势特性进行测温的。
C) 是利用两个相互接触金属导体的温差电动势和接触电动势特性进行测温的。
D) 是利用两个非接触金属导体的温差电动势和接触电动势特性进行测温的。
14. 下面的叙述中哪一个是最为合理的(D)A) 控制系统的时间滞后现象主要是由于被控对象的惯性特性引起的。
B) 控制系统的时间滞后现象主要是由于检测装置的安装位置引起的。
C) 控制系统的时间滞后现象对控制系统的稳定性无影响。
D) 以上三种叙述都不完整。
15. D16. DCS的中文含意是:(B)A) 比例、积分、微分控制。
B) 分布式控制系统。
C) 可编程序控制器。
D) 以上三个都不正确。
三(判断1.×2.与DCS相比，Fieldbus的主要技术优点之一是实现了控制系统彻底的分散[?]3.热电阻温度计需要进行冷端补偿才能正常工作。
[×]4.PID的含义是比例、积分和微分。
[? ]5.前馈控制系统是一种定值控制，一般情况下前馈控制可以单独使用。
[×]6.用Smith补偿器来处理大时延控制对象时，不必要提供精确的对象数学模型。
[×]7.被控对象特性是指被控对象输入与输出之间的关系。
[?] 8.串级控制系统中的副控制器给定值是由主控制器的输出决定的，所以副控制器相当于一个闭环定值控制系统。
[×]9.衰减比n表示系统过渡过程曲线变化两个周期后的衰减快慢。
[×] 10.热电阻温度计和热电偶温度计一样，测温时需要进行温度补偿。
[×]11.一个单回路控制系统由控制器、执行器、检测变送装置和被控对象组成。
[?] 12.在比值控制系统中，一般选择易调节的量为主变量，易测量的量为副变量。
[×]18.DDC的中文含义是直接数字控制。
[?]19.被控对象的动态特性是描述被控对象输入输出关系动态特征的。
[?] 20.串级控制系统适用于容量滞后较小的生产工艺过程。
[×]21.前馈控制系统一般可单独使用，因为其控制精度高，且不受外界干扰影响。
[×]22.前馈控制与定值控制的原理相同，都是以偏差进行调解的。
[×] 23.被控对象的存滞后时间常数是由于其自身的惯性特性引起的。
[×]24.在串级控制中，副控制器的输入值为主控制器的输出。
[?]四(简答题13.什么是定值控制系统,答案:定值控制系统是指设定值恒定不变的控制系统。
定值控制系统的作用是克服扰动对被控变量的影响，使被控变量最终回到设定值或其附近.以后无特殊说明控制系统均指定值控制系统而言。
14.什么是随动控制系统,答案:随动控制系统的设定值是不断变化的，随动控制系统的作用是使被控变量能够尽快地,准确无误地跟踪设定值的变化而变化。
