纺织染整工艺-退浆
关于退浆的方法和优缺

关于退浆的方法和优缺一、上浆的目的为增加经纱在织造中的耐磨性、平滑性以及抗静电性,提高其强力和抱合力,改善其可织性,在织造前要进行上浆加工,亦称为浆纱(保护经纱)尤其对于目前广泛使用的高速织机(喷气织机、喷水织机)更是如此。
经纱上浆率一般为布重的4~8%,紧密织物如府绸等会更高些,达到8~14%。
注意:针织物不上浆。
二、为什么要退浆上浆后浆料透入纤维之间,部分附于经纱表面,在提高纱线性能的同时,浆料污染染整加工液,阻碍纤维与染化料的之间化学作用,使染整加工难以进行。
退浆常用的浆料经纱上浆所用桨料有天然浆料如淀粉、野生淀粉,海藻胶、树胶等,化学浆料如聚乙烯醇(PVA)、聚丙烯酸(PAA),纤维素制剂如羧甲基纤维素(CMC)、聚酯类等。
上浆液中还加入其它成分如防腐剂、柔软剂、吸湿剂、减磨剂等。
淀粉浆多用于纤维素纤维织物,如棉织物、麻织物等,化学浆料多用于合纤织物。
三、退浆有哪些方法各类织物退浆的方法随浆纱所用的浆料而不同,常用的有下列四种方法。
1、碱退浆碱退浆原理:1)在热碱液作用下浆料会发生溶胀,从凝胶状态变成溶胶状态而与纤维的粘着变松,容易洗落下来。
2)CMC、PA类的浆料在热碱液中的溶解度增大,再经水洗,容易从织物上去除;3)热烧碱溶液能去除一部分天然杂质,尤其适用于含棉籽壳较多的棉布。
适用所有浆料,退浆率低(50%~70%)注意:织物退浆后的水洗必须充分,洗液必须不断更换2、酶退浆酶退浆原理:催化淀粉大分子链发生水解,生成分子量较小、粘度较低、溶解度较高的一些低分子化合物,再经水洗除去水解产物而达到退浆目的。
淀粉酶是一种生物化学催化剂,常用的有胰淀粉酶和细菌淀粉酶。
这两种酶主要组成都是α-淀粉酶,能促使淀粉长链分子的甙键断裂,生成糊精和麦芽糖而极易从织物上洗除。
淀粉酶退浆液以近中性为宜,在使用中常加入氯化钠、氯化钙等作为激活剂以提高酶的活力。
织物浸轧淀粉酶液后,在40~50℃堆置1~2小时可使淀粉充分水解。
纺织染整工艺-退浆

退浆1.退浆的原理去除织物上浆料的工艺过程。
棉、粘胶以及合成纤维等织物的经纱,在织造前大都先经过浆纱。
浆料在染整过程中会影响织物的润湿性,并阻碍化学品对纤维接触。
因此织物一般都先经退浆。
棉织物退浆兼有去除纤维中部分杂质的作用;合成纤维织物有时可在精练过程中同时退浆。
2.退浆方法各类织物退浆的方法随浆纱所用的浆料而不同,常用的有下列四种方法。
热水退浆法织物浸轧热水后,在退浆池内保温堆置十多小时,使浆料溶胀而易于用水洗去。
这种方法对于用水溶性的海藻酸钠、纤维素衍生物等为浆料的织物,有良好的退浆效果。
对于用淀粉上浆的织物,在25〜40 C下堆置较长时间,任其自然发酵、降解,也可获得退浆效果。
碱液退浆法淀粉在氢氧化钠(烧碱)溶液作用下能发生溶胀,聚丙烯酸聚合物在碱液中较易溶解,可利用精练或丝光过程中的废氢氧化钠溶液作退浆剂,浓度通常为10〜20克/升。
织物浸轧碱液后,在60〜80 C堆置6〜12小时;棉织物还可应用碱、酸退浆,其方法是先经碱液退浆,水洗后再浸轧浓度为4〜6克/升的稀硫酸堆置数小时,进一步促使淀粉水解,有洗除棉纤维中无机盐类杂质的作用。
酶退浆法主要用于分解织物上的淀粉浆料,退浆效率较高。
淀粉酶是一种生物化学催化剂,常用的有胰淀粉酶和细菌淀粉酶。
这两种酶主要组成都是a-淀粉酶,能促使淀粉长链分子的甙键断裂,生成糊精和麦芽糖而极易从织物上洗除。
淀粉酶退浆液以近中性为宜,在使用中常加入氯化钠、氯化钙等作为激活剂以提高酶的活力。
织物浸轧淀粉酶液后,在40〜50 C堆置1〜2小时可使淀粉充分水解。
细菌淀粉酶较胰淀粉酶耐热,因此在织物浸轧酶液以后,也可采用汽蒸3〜5分钟的快速工艺,为连续退浆工艺创造条件。
氧化剂退浆法有多种氧化剂可以适用。
将织物在浓度为3〜5 克/升的过氧化氢碱性溶液中浸轧,再经汽蒸2〜3 分钟,可促使淀粉、聚乙烯醇降解,同时对织物有一定的漂白效果。
用亚溴酸钠退浆时,织物以pH为9.5〜10.5、有效溴浓度为0.5〜1.5克/ 升的亚溴酸钠溶液浸轧,在常温下堆置20 分钟左右,对羧甲基纤维素、淀粉或聚乙烯醇上浆的织物有良好的退浆效果。
酶退浆法纺织品退浆工艺流程

酶退浆法纺织品退浆工艺流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!酶退浆法是一种环保、高效的纺织品退浆工艺,其主要流程如下:1. 准备原布:将纺织品在退浆前进行预处理,如水洗、脱脂等,以去除表面的浮浆和污渍。
棉织物酶退浆、碱退浆工艺原理和方法

棉织物酶退浆、碱退浆工艺原理和方法一、实验原理棉织物在织造过程中所使用的淀粉浆料,可以用酶退浆方法去除。
酶退浆是利用淀粉酶使淀粉大分子中的甙键断裂降解,淀粉转化为分子较小且易于溶解于水的化合物,经过水洗即可去除。
碱退浆是利用稀碱液在较高温度下,使浆料发生膨化,降低浆料与纤维间的附着力,使其易于脱离纤维,经过充分水洗去除。
棉织物退浆率的测定方法有多种,如碘量法、高氯酸法、水解法等。
本;实验采用碘量法测定退浆率。
测定时先用稀酸或酶使棉织物上的淀粉浆料水解成葡萄糖,再用碘量法测定退浆前后水解产物葡萄糖的浓度来计算棉织物的退浆率。
二、实验内容(一)酶退浆工艺1. 实验材料、仪器及药品(1)实验材料:纯棉坯布两块(每块约重10g,经×纬为35cm×25cm)。
(2)实验仪器:小轧车、烘箱、蒸箱或蒸锅、电子天平或托盘天平、移液管(10ml)、量筒(100ml)、烧杯(250ml、500ml、1000ml,)、表面皿(12cm)、温度计(100℃)、玻璃棒、吸球、角匙。
(3)实验药品:氯化钠、BF-7658淀粉酶(工业品)、渗透剂JFC(工业品)。
2.实验步骤(1)工艺处方和条件见表3-1。
表3-1工艺处方和条件试剂及条件用量BF-7658淀粉酶(2000倍)(G/L)2氯化钠(g/l)5渗透剂JFC(g/l) 2总液量(ml)200PH(用醋酸调节)6.5-7.0温度(℃)55-60带液率(%)70(2)工艺流程:坯布一浸轧酶溶液(55-60℃,二浸二轧,带液率70%→保温(55-60℃,20min)→汽蒸(100-102℃,5min)→热水洗(70-80℃,5min)→冷水洗→晾干。
(3)实验操作①酶液配制。
用量筒量取蒸馏水约190ml于250ml 烧杯中,并加热至55-60℃在电子天平上分别称取淀粉酶0.4g和氯化钠1g放入烧杯中搅拌溶解,再用移液管吸入10%渗透剂JFC溶液4ml,搅拌均匀,并用醋酸调节PH=6.5-7,补充至总液量为200ML后备用。
染整工艺原理上课件第二章 棉及棉型织物的烧毛、退浆、精练

• 机织物的经纱一般都上浆,提高纱中纤维抱合力,减 少断经,便于织造。
• 一般织物:4-8% • 府绸(纱线细、密度大):8-14% • 纬纱,针织物的纱一般不上浆
二、浆料对染整加工的影响
• 会影响织物的渗透性,阻碍化学药剂和染料向 纤维内渗透,增加练、漂负担。
• 退浆不净会造成印染疵病。 • 影响织物手感。
OCOCH3 n
OH n
+n CH2COO CH3
思考题:PVA浆料醇解度高低对其溶解性能和上浆 性能的影响?
• 醇解度低:溶解度高,对疏水性纤维黏合性好,用于合纤上浆 • 醇解度高:对亲水性纤维黏合力大,用于棉、麻、粘胶
未水解的醋酸酯基作用: • 阻止聚乙烯醇大分子形成分子内氢键,使其更易溶于水; • 由于其疏水性,对疏水性纤维黏合性更好。
灭火装置
无梭织机的毛边布,极易燃烧而产生破洞、破边
(1)灭火糟或灭火箱灭火—热水或退浆液(稀碱 液或酶液) —灭火效果好
(2)蒸汽灭火箱灭火(干落布)—灭火可靠性较 差,有时会烧坏坯布 。
灯芯绒干落布,用蒸汽灭火。
(二)热板烧毛机烧毛
去杂效果比气体烧毛机好,厚密织 物、低级棉织物。
(三)圆筒烧毛机烧毛
五、烧毛设备
• 气体烧毛机:应用广泛,非接触式 • 铜板烧毛机:低级棉、粗厚织物,接触
式 • 圆筒烧毛机:低级棉、粗厚织物,接触
式
(一)气体烧毛机
• 由进布、刷毛、烧毛、灭火、落布装置组成 • 燃烧气:煤气,气化汽油气,天然气,液化石油气。 • 烧毛工艺:
车速:80-120米/分 烧毛次数:
• 燃气加热金属圆筒烧毛机 接触面可以一个也可以两个,关键是燃
烧器(做清洁工作)圆筒材质,不变形。 • 电加热陶瓷管烧毛机

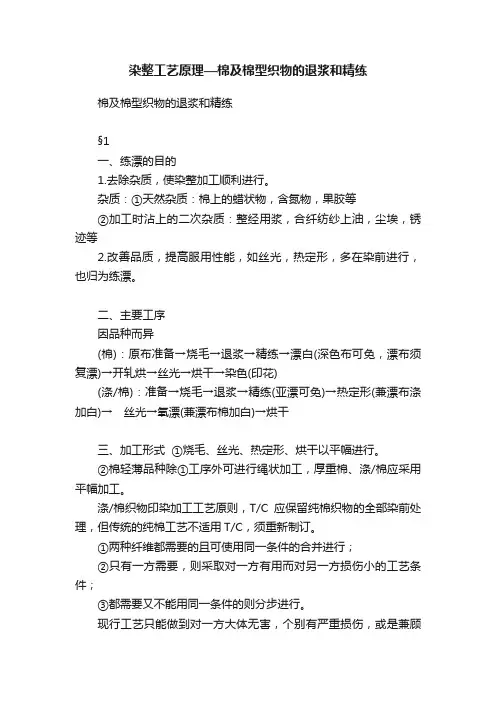

染整工艺原理—棉及棉型织物的退浆和精练

染整工艺原理—棉及棉型织物的退浆和精练棉及棉型织物的退浆和精练§1一、练漂的目的1.去除杂质,使染整加工顺利进行。
杂质:①天然杂质:棉上的蜡状物,含氮物,果胶等②加工时沾上的二次杂质:整经用浆,合纤纺纱上油,尘埃,锈迹等2.改善品质,提高服用性能,如丝光,热定形,多在染前进行,也归为练漂。
二、主要工序因品种而异(棉):原布准备→烧毛→退浆→精练→漂白(深色布可免,漂布须复漂)→开轧烘→丝光→烘干→染色(印花)(涤/棉):准备→烧毛→退浆→精练(亚漂可免)→热定形(兼漂布涤加白)→丝光→氧漂(兼漂布棉加白)→烘干三、加工形式①烧毛、丝光、热定形、烘干以平幅进行。
②棉轻薄品种除①工序外可进行绳状加工,厚重棉、涤/棉应采用平幅加工。
涤/棉织物印染加工工艺原则,T/C应保留纯棉织物的全部染前处理,但传统的纯棉工艺不适用T/C,须重新制订。
①两种纤维都需要的且可使用同一条件的合并进行;②只有一方需要,则采取对一方有用而对另一方损伤小的工艺条件;③都需要又不能用同一条件的则分步进行。
现行工艺只能做到对一方大体无害,个别有严重损伤,或是兼顾一方,又难以满足另一方,尚需进一步研究。
§2原布准备(gray cloth preparation)原布:坯布(gray cloth),未经印染加工的布1.检验(inspecting):保证产品质量,避免损失规格:长、门幅、重量,经纬纱支数、密度、强力品质:纺疵(缺经、断纬、稀纬、筘路条)、油污纱、斑渍和破损2.翻布(Turing):分批、分箱为了避免混乱,便于管理、运输、须把相同规格,同一加工工艺的坯布划为一类加以分批分箱。
3.打印(marking)为便于识别管理,每箱布两头约10~20cm左右要打上印子,标明品种,加工工艺、批号、箱号,发布日期,翻布人代号等。
4.缝头(sewing):为适应批量连续加工,把一箱布的布头子缝接起来(下机布长为30—120m).环缝式:接缝处不厚、平整、坚牢,但费线、易卷边、切口大,稀疏织物不宜。
染整工序之退浆 - 杭州美高华颐化工有限公司

染整工序之退浆织造过程中,经纱和纬纱都受到一定的张力和摩擦,为减少断头,提高经纱的耐磨性和织造效率,一般都对经纱进行上浆处理。
1、常用上浆剂目前,纺织厂常用的上浆剂主要为淀粉、聚乙烯醇、聚丙烯酸酯类(PMA)和羧甲基纤维素(CMC)等浆料,一般大多采用PVA与淀粉、CMC、聚丙烯酸酯等浆料的混合浆。
在上浆配方中,PVA成膜性好,耐磨性优,对天然纤维和合纤织物都有较好的粘附性,使用比例高达70%以上。
然而PVA不易溶于水,在染整过程中较难去除,给染整加工增加许多困难。
它不仅影响织物的渗透性能,还阻碍纤维与染化料、助剂接触,增大染料和助剂的耗用量。
由于退浆不净,布面上带有浆斑,严重影响染色质量。
此外,PVA的退浆废水难以生物降解,有机污染物含量很高,COD可达4000~8000mg/kg,有时甚至超过10000mg/kg,加上废水量大,严重影响生态环境。
因此,在前处理煮练前必须首先把坯布上的浆料去净,一般要求退浆率90%以上。
在涤棉混纺织物中,PVA的比例高达70%以上,某些高密府绸纯棉织物上的PVA比例也高达60%以上。
也有采用丙烯酸类浆料与淀粉或PVA混合使用。
由于丙烯酸浆料为线型的水溶性高分子化合物,易被烧碱皂解,且具有良好的生物降解性,故退浆要比PVA 容易,但其很少单独使用。
在浆料中还需加入适量防腐、防霉、吸湿和柔软等助剂,这些助剂必须不含禁用的APEO、氯酚等有害物质,且可生物降解。
2、常用退浆工艺(1)酶退浆常用的酶制剂有淀粉酶BF7658、胰酶、低温酶、高温酶及宽温退浆酶等。
它们适用于以淀粉上浆的织物,具有安全性、可生物降解性,无生态问题、无纤维损伤,去浆效果好、退浆率可达90%以上,但对采用混合浆的织物,退浆效果不理想。
(2)热碱退浆主要用于以淀粉为主要上浆剂,且上浆率较低的织物。
在热碱作用下,浆料先发生溶胀,从凝胶状转化为溶胶状,与纤维的黏着变得松软,再经机械力作用,较容易从织物上脱落下来。
退浆工艺流程简述

退浆工艺流程简述
《退浆工艺流程简述》
退浆工艺是纺织品加工中的一项重要工艺,它指的是将纺织品中所含有的浆料或浆料残留物去除的过程。
退浆工艺的实施可以有效提高纺织品的手感和透气性,使其更加舒适和适合穿着。
下面简要介绍一下退浆工艺的流程。
首先,将待处理的纺织品放入退浆机中,确保纺织品能够均匀地受到浆料去除的作用。
接着,在退浆机中加入适量的去浆剂,通常去浆剂会根据纺织品的材质和需要去除的浆料类型来选择。
然后,根据设定的工艺参数,如时间、温度、压力等,对待处理的纺织品进行退浆处理。
退浆过程中,浆料将被逐渐去除,直至纺织品表面清洁,没有任何浆料残留。
最后,对经过退浆处理的纺织品进行洗涤和干燥,将去浆剂和去除的浆料残留物彻底清洗干净,然后进行烘干。
经过这一系列工艺流程,纺织品就完成了退浆处理,可以得到清洁、柔软、透气的特性。
总的来说,退浆工艺流程简述就是将纺织品放入退浆机中,加入去浆剂进行处理,最后进行洗涤和干燥。
这一工艺流程可以有效提高纺织品的质量和舒适度,为后续的加工和穿着提供了更好的条件。
《纺织品染整技术》课件——涤纶织物退浆精炼

退浆精炼
退浆精炼目的
坯布
油污 浆料 纺丝 油剂
影响外观、后续染色 影响手感、后续染色 影响外观、后续染色
去除织物上的油污、浆料及纺丝油剂等杂质,以提高织物的白度,
便于后道染整加工的进行
——退浆精炼
浆料种类
天然浆料
淀粉 海藻类
玉米淀粉、小麦淀粉等 海藻酸钠等
用于天然纤维
变性浆料
则织物上的水分重为:17g-10g=7g 轧余率(轧液率)为:7 ÷10 × 100歇式)
工艺处方
精练剂 纯碱 烧碱 浴比
工艺条件
温度 时间
0.5%-1.0%(owf)
0.5%(owf) 0.5%(owf)
退浆
1:6-12
80-90℃ 20min
精练
高温高压溢流染色机
PA
在热碱液形成可溶性丙烯酸酯钠盐
能被氧化剂氧化降解
涤纶织物退浆方法:碱退浆、氧化剂退浆
退浆精炼原理
碱退浆作用原理:
热碱 浆料
浆料溶胀+溶解度提高 机械水洗 与纤维粘着变松
浆料脱落
常用碱剂:烧碱(氢氧化钠,NaOH)、纯碱(碳酸钠,NaCO3)
氧化剂退浆作用原理:
氧化剂 浆料
浆料降解+溶解度提高 与纤维粘着变松
改性淀粉 羧甲基纤维素
CMC
用于合成纤维
合成浆料
聚乙烯醇 polyvinyl alcohol PVA 聚丙烯酸酯 polyacrylate PA
用于合成纤维
退浆精炼原理
涤纶纱(丝)上浆以PVA、PA、CMC为主
PVA、CMC
有一定水溶性 对酸碱稳定,在热碱液中发生溶胀 能被氧化剂氧化讲解
水溶性较强
退浆的名词解释

退浆的名词解释退浆是指在纸浆制备过程中,通过控制和处理纤维素的生物降解,使纤维素分子链得到分解和断裂,从而减少纤维素的长度和粘结性,进而影响纸浆的物理性能和可加工性能,并最终使纸浆悬浮液变得粘稠或可流动。
退浆是纸浆制备过程中的一种现象,并且是纸浆在制备过程中必然出现的一种状态。
退浆是由于纸浆中产生了一系列的化学反应所导致的。
其中主要的原因是有机物质中的纤维素和半纤维素被微生物降解,从而导致纤维素分子链的断裂。
这种降解作用可以通过纤维素酶、半纤维素酶和真菌等微生物来实现。
同时,纸浆中的温度、湿度和酸碱度等环境因素也会对纤维素的分解产生影响。
当纤维素分子链发生变化时,纸浆的可加工性和物理性能都会发生相应的变化。
退浆的过程通常被认为是纸浆质量损失的一种表现形式。
纤维素是构成纸张的重要组分,其长度和粘结性对纸张的破裂强度、厚度和弯曲性能都具有重要影响。
当纤维素分子链发生断裂时,纸浆的纤维长度会减小,粘结性会下降,进而影响到纸张的品质。
退浆的发生会导致纸浆颗粒的增多和尺寸的减小,使纸浆的流变性质发生变化,从而影响到纸浆的输送性能和稳定性。
在纸浆制备过程中,退浆可以说是一个不可忽视的现象。
如何控制和减少退浆的发生对于纸张的生产至关重要。
一方面,可以通过调整纸浆的酸碱度和温度等环境因素来抑制退浆的发生。
另一方面,可以采用一些退浆抑制剂和抗退浆剂来降低纤维素分子链的断裂。
近年来,随着对环境保护和可持续发展意识的提高,对退浆问题的研究也越发重视。
研究人员不仅在探索更有效的退浆抑制剂和抗退浆剂,还在寻求可再利用退浆产物的途径。
一些研究表明,退浆产物可以作为有机肥料或生物质能源的原料,进一步提升了退浆问题的研究和应用价值。
总之,退浆是指在纸浆制备过程中,通过纤维素的降解和分解,使纤维素分子链发生断裂,从而影响纸浆的物理性能和可加工性能的现象。
退浆是纸浆制备过程中不可避免的一种状态,对纸张的品质和可持续发展都具有重要影响。
【染整工艺原理-纺织品常规整理】第3章 棉及棉型织物的的退浆和精练 【精】

一、精练原理
1、蜡状物质(Wax)附着在纤维表面的非水性碳氢化合物,主含:
▪ 长链脂肪酸:C21H43COOH和C15H31COOH等 ▪ 高级脂肪醇:棉醇和蜡醇等 ▪ 高级酯:软脂酸酯、硬脂酸酯、油酸酯等 ▪ 其它碳氢化合物
+n
NaOH
醇解度 Hydrolyze ---水解 Part --- 部分的 Full ---完全的
3.聚丙烯酸类
主要用于疏水性纤维如涤纶长丝。 化学结构:聚丙烯酸/丙烯酸酯共聚物。
CH2
CHn1 CH2
COOCH3
CHn2 CH2
COOC2H5
CHn3
COOM M=Na+,K+orNH4+
1.碱退浆
❖ 例如:BF-7658酶是一种枯草细菌酶,其活力为 2000单位,即表示在上述条件下,每克酶可以催化 水解2000克淀粉。
酶退浆原理
➢淀粉酶amylase:能使淀粉大分子链迅速降解,水
溶性提高 淀粉——糊精——麦芽糖——葡萄糖
➢ 经高效水洗,除去水解产物。
影响因素
➢ pH:影响酶的催化活性和稳定性,存在最适值。 ➢ 温度:酶的催化作用存在最佳温度,过低,催化反应不
▪ 酸退浆可使淀粉水解,去除矿物盐等作用,相互弥补 。
4.氧化退浆
✓ 氧化剂:NaBrO2(亚溴酸钠)H2O2 、Na2S2O8 、 (NH4)2S2O8等。
✓ 原理:氧化降解各种浆料,其分子量和粘度大为降 低,水溶性增加
退浆设备-------Schematic of a J-Box
轧车 织物
(J-型箱,伞柄箱)
链淀粉和支链淀粉)
β-淀粉酶:只能催化水解1.4甙键。(直链淀粉) 因此,α-淀粉酶更为常用。
染整精品课件:第二节 退浆

糊精、麦芽糖的混合物,这些水解产
物的水溶性较高,易于从布上洗去,
获得退浆效果。
• 酸退浆工艺为:
• 稀硫酸浸轧(4~6g/l,35~45℃) →堆置45~60min→水洗。
三、酶退浆
• 1、酶的催化特性
•
酶是一类由生物体分泌出来
的、具有特殊催化能力的蛋白质。
80%以上,或残留浆对布重在1%以 下,留下的残浆可在棉布煮练只进 一步去除。
• 退浆均匀性及浆料的鉴别可采 用指示剂显示。淀粉浆用溶液指示 剂(呈蓝色或蓝紫色);PVA浆用 碘硼酸或铬酸作指示剂(分别呈蓝 色和褐棕色)。
平洗箱
课后作业
• 书面题: • 1、简述退浆的目的。 • 2、何谓酶的活力,影响酶活力的
酶退浆法属于生物化学法。具有以
下特点:
(1)酶的催化作用专一性很强
• 一种酶只能催化一种或一类物质。
• (2)酶的催化效率很高。
它的催化能力常比无机催化 剂高出十万到亿倍。 • (3)酶的催化作用温和。
不需高温高压,强酸强碱, 如温度高、酸碱度强,反而会引 起酶变性,导致酶催化功能丧失。 • (4)酶本身无毒。
影响淀粉酶退浆的因素
• 1、温度对酶的催化反应有二重性。不 同的酶有不同的最适温度。BF-7658淀 粉酶,最适温度40-85℃;胰酶最适温 度40-55℃。
• 2、PH值:
酶具最大活性和 最大稳定性所需 的PH不同,在控 制时二者兼顾, BF-7658淀粉酶 PH值为6-6.5,胰 酶PH为6.8-7。
因素有那些? • 3、试比较碱退浆、酶退浆和酸退
浆的优缺点。
是绿色环保型退浆剂。
淀粉酶的退浆原理
•
淀粉酶的退浆作用在于它能催化
分别设计棉退浆工艺流程及参数的方法

哎呀,这话题听起来挺专业的,不过我尽量用大白话给你说说。
首先,咱们得知道棉退浆是干啥的。
简单来说,就是把棉布上的浆料给去掉,让布变得柔软,好加工。
这退浆工艺,就像是给布洗澡,把脏东西洗掉。
接下来,咱们聊聊退浆的工艺流程。
这事儿得一步步来,不能急。
1.预处理:先得把布给弄湿,这就像是给布泡个澡,让它软和点。
这个步骤,水温得控制好,不能太烫,也不能太凉,大概40-50度吧,泡个10-15分钟。
2.加退浆剂:泡好了,就得加退浆剂了。
这退浆剂就像是肥皂,能把布上的浆料给洗掉。
这个量得控制好,太多了浪费,太少了洗不干净。
一般来说,退浆剂的用量是布重的1-3%。
3.搅拌:加完退浆剂,就得搅拌了。
这就像是搓衣服,得让退浆剂和布充分接触。
搅拌的时间也得控制好,大概15-30分钟吧。
4.高温处理:搅拌完了,就得加热了。
这就像是给布蒸桑拿,让退浆剂更好地发挥作用。
温度得控制在95-100度,时间嘛,大概30-60分钟。
5.水洗:高温处理完了,就得用水把布上的退浆剂和浆料给冲掉。
这得用冷水,大概30-40度,洗个2-3次,直到水变清。
6.烘干:最后,就是把布给烘干了。
这就像是给布晒太阳,得把水分给弄干。
温度控制在80-90度,时间嘛,看布的厚度,大概1-2小时。
至于参数,这得根据实际情况来调整。
比如布的厚度、退浆剂的种类、机器的性能等等。
这就像是做菜,同样的菜谱,不同的人做出来味道可能不一样,得根据自己的经验来调整。
总之,退浆这事儿,得细心,得耐心,一步步来,不能急。
希望这大白话能帮到你,有啥不懂的,再问我哈。
纺织过程--退浆和精炼

纺织过程--退浆和精炼除去纺织或织造过程中黏着的杂质的⼯序叫精练,除去经丝浆料的⼯序叫退浆。
为提⾼纱线的平滑度和集束性,防⽌起⽑,在织造时需加⼊浆料和捻丝油剂等;作业中机械油、锈、灰等都会附着在织物上。
这样的坯布含有的杂质不完全去除,在染⾊加⼯过程中纤维本来的特性会降低,染料的浸透性和附着性会受到影响,造成染⾊不均。
油剂、蜡类、浆料等杂质去除时必要的助剂叫精练剂。
通过精练剂润湿、渗透、乳化、分散、洗净等作⽤除去纤维上的杂质。
这样的精练剂只⽤⼀种不能满⾜所有的性能,要2种以上混合使⽤。
精练可分为洗净作⽤(除去油剂等杂质)和退浆作⽤(除去上浆⼯序中附着的浆料)。
净洗作⽤,过程⽰意如下:净洗作⽤,过程⽰意如下纤维上附着的污染物质吸附了表⾯活性剂膨润、浸透作⽤使活性剂分⼦包围污染物,降低其表⾯张⼒根据物理的外⼒和相互电荷的斥⼒使污染物与纤维分离(界⾯电位变化)污染物受乳化、分散作⽤变成细粒⼦分散成更⼩的粒⼦,以稳定的形态浮游(防⽌再附着)通过以上步骤,就完成了表⾯活性剂去除织物上浆料和油渍的全过程。
退浆作⽤退浆是使纤维间或丝的表⾯附着的⾼分⼦量的浆料膨润或切断成⽔溶性低分⼦,从纤维中分离防⽌再附着的作⽤。
不可能达到特别完美的退浆效果,所以把重点放在退浆均匀性上。
区分淀粉浆聚⼄烯醇浆退浆主体碱表⾯活性剂退浆辅助表⾯活性剂碱PH值PH 11 以上PH9.5-10.5①淀粉浆的退浆原理淀粉是由α-葡萄糖通过1,4甙键结合⽽成的链状化合物,其分⼦式为(C6H10O5)n。
其分⼦结构⼜分直链淀粉和⽀链淀粉,直链淀粉的聚合度度较低,约为200~1000左右,⽀链淀粉的聚合度较⾼,⼤约在600~6000左右,⼀般来说⽀链淀粉占75~85%,直链淀粉占15~25%。
直链淀粉能微溶于⽔,遇碘呈蓝⾊,⽽⽀链淀粉则难溶于⽔,遇碘呈紫红⾊。
淀粉在热⽔中都能发⽣膨化,直链淀粉溶液粘度较⼩,⽽⽀链淀粉溶液粘度较⼤。
淀粉在低温下遇到烧碱,会发⽣剧烈膨化,⾼温及有氧存在时,碱能使淀粉分⼦链中的甙键断裂,聚合度降低,黏度下降,从⽽增⼤溶解度,溶于⽔中;淀粉也能被氧化剂氧化分解成分⼦量较低的中间产物,在表活剂的作⽤下,降低与纤维间的粘着⼒,从纤维表⾯脱落并防⽌返沾。
印染企业退浆工艺流程

印染企业退浆工艺流程一、引言印染企业的退浆工艺是指在印染过程中,将已经印染完成的织物或纱线进行退浆处理,以去除残留的浆料和染料,使织物或纱线达到预期的质量要求。
退浆工艺的正确操作对于提高产品质量、降低生产成本具有重要意义。
本文将介绍印染企业常用的退浆工艺流程。
二、退浆工艺流程1. 准备工作在进行退浆工艺之前,需要对退浆设备进行检查和清洁,确保设备正常运行。
同时,准备好所需的退浆剂和辅助材料,如酸性退浆剂、碱性退浆剂、退浆助剂等。
2. 织物或纱线的预处理在进行退浆之前,需要对织物或纱线进行预处理,以去除表面的杂质和污染物。
预处理包括洗涤、漂白等步骤,可以采用机械或化学方法进行。
3. 退浆操作(1)浸泡:将预处理后的织物或纱线浸泡在退浆液中,使其充分接触。
退浆液的选择应根据织物或纱线的材质和染料的性质进行合理搭配。
(2)搅拌:通过搅拌设备对浸泡的织物或纱线进行搅拌,以促进退浆剂的渗透和作用。
搅拌的时间和强度应根据具体情况进行调整,以达到最佳的退浆效果。
(3)漂洗:将退浆后的织物或纱线进行充分漂洗,以去除残留的退浆剂和染料。
漂洗过程中可以使用清水或漂洗剂,确保织物或纱线的洁净度。
(4)中和:对于使用酸性退浆剂的工艺,需要进行中和处理,以中和残留的酸性物质。
中和可以使用碱性溶液进行,同时需要进行充分的漂洗,以确保中和彻底。
4. 后处理退浆完成后,需要对织物或纱线进行后处理,以恢复其原有的性能和外观。
后处理可以包括漂白、柔软整理、干燥等步骤,具体操作根据产品要求进行。
三、注意事项1. 退浆工艺中使用的退浆剂和辅助材料应符合环保要求,避免对环境和人体造成危害。
2. 在退浆过程中,应注意操作规范,避免发生安全事故。
3. 不同织物或纱线的退浆工艺可能存在差异,需要根据具体情况进行调整和优化。
4. 退浆工艺的参数设置和操作技巧对于退浆效果具有重要影响,需要进行实验和总结,不断改进和提高工艺水平。
四、结论印染企业的退浆工艺流程是确保产品质量的重要环节。
棉织物的退浆

(三)退浆率的测定(重量法)
▪ 取A、B、C3块约2g重的纯棉坯布,在电子天平上准确称取 其重量为WA、WB、WC,将试样A于105~110℃烘至衡重 (约2h),迅速取出置于干燥器中冷却至室温,准确称取其 重量(WA’) ,按下式计算回潮率R(%)。
▪ R=(( WA- WA’)/ WA’) ×100% ▪ 将试样B、C按上述工艺进行酶退浆或碱退浆,挤水后于
105~110℃烘至衡重(约3.5h),迅速取出置于干燥器中冷 却至室温,准确称取其重量(WB’、 WC’’),按下式计算试样的 退浆率(%)。 ▪ 退浆率=(((WB(1-R)- WB’))/ WB(1-R)) ×100% ▪ 用上述公式计算试样C的退浆率
五、分析讨论
▪ 比较酶退浆与碱退浆的退浆率,说明两种退 浆的机理和适用性
▪ (二)碱退浆
▪ 1.实验处方及工艺条件
▪
氢氧化钠
▪
渗透剂JFC
10 g·L-1 1 g·L-1
▪
浴比
1:50
▪
温度
100℃
▪
时间
30min
▪ 2.实验步骤
▪ 在烧杯中加入规定量的蒸馏水,称取氢氧化钠,边搅拌
边将氢氧化钠慢慢倒入烧杯中,搅拌至完全溶解,再加入 JFC搅拌均匀,将纯棉坯布放入碱液中,加热至沸腾,处理 时间为30min。然后取出织物,先用热水(60℃),再充分 用冷水洗,最后挤干水,留做退浆率的测定。
▪ 1.实验处方及工艺条件源自▪淀粉酶▪
食盐
▪
渗透剂JFC
1~2g·L-1 5 g·L-1 1 g·L-1
▪
用醋酸调节pH值至
6左右
▪
浴比
1:50
▪
温度
染整工艺学实验教程

目录实验一棉织物的退浆 (1)实验二棉织物的煮练 (2)实验三棉织物的漂白 (5)实验四直接染料染色 (7)实验五酸性染料染色 (9)实验一 棉织物的退浆一、实验目的掌握棉织物碱退浆的工艺;掌握退浆率的测定方法。
二、实验原理退浆主要是为了去除坯布在织造过程中经纱所上的浆料,同时也能部分去除原棉上的天然杂质。
目前棉织物所用浆料主要是淀粉浆或淀粉和PV A 的混合浆,上浆率一般为5%~10%。
染整加工中一般要求退浆率达到80%以上。
退浆可以采用酶退浆、碱退浆、酸退浆和氧化剂退浆。
碱退浆是棉织物退浆的一种常用方法。
碱可使淀粉浆、化学浆料(PV A 等)发生一定程度的溶胀,使其由凝胶状态转化为溶胶状态,对纤维附着力降低,在经过充分水洗作用后,浆料脱离纤维,从而达到退浆的目的。
该方法适用于大部分浆料的退浆。
退浆率是评价退浆效果的有效方法。
淀粉浆退浆率的测定有重量法、水解法和高氯酸法。
二、实验内容 (一)碱退浆法 1.主要化学品 氢氧化钠、润湿剂 2.实验处方氢氧化钠10g/L 润湿剂 1~2g/L 温度 100℃ 浴比 1:50时间30min 3.实验步骤将纯棉坯布放入碱液中,加热至沸腾,处理时间为30min 。
然后取出,用热水洗(60℃),在充分用冷水洗,最后挤干水,烘干,留作测定退浆率。
(二)退浆率的测定(重量法) 1.主要仪器电子天平,烘箱,干燥器 2.实验步骤将欲退浆的棉坯布置于105~110℃烘箱中,烘至恒重,迅速取出织物,放入干燥器中(预先将硅胶烘干并冷却至室温),冷却至室温,准确称取重量W 0。
在坯布经过退浆后,挤干水,放入烘箱,在105~110℃下烘至恒重,迅速取出织物,放入干燥器中,冷却至室温,准确称取重量W 1。
按下式计算试样的退浆率(%):101W -W =100%W 退浆率实验二棉织物的煮练一、实验目的通过实验使学生了解煮练的一般方法,煮练效果的测试方法。
二、实验原理经退浆后的棉织物,纤维已经除去了大部分的浆料及部分天然杂质,但还存在棉蜡,果胶以及棉籽壳等杂质,必须通过烧碱煮练加以去除,以提高棉织物的吸湿性。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
纺织染整工艺-退浆(总4页) -CAL-FENGHAI.-(YICAI)-Company One1
-CAL-本页仅作为文档封面,使用请直接删除
1.退浆的原理
去除织物上浆料的工艺过程。
棉、粘胶以及合成纤维等织物的经纱,在织造前大都先经过浆纱。
浆料在染整过程中会影响织物的润湿性,并阻碍化学品对纤维接触。
因此织物一般都先经退浆。
棉织物退浆兼有去除纤维中部分杂质的作用;合成纤维织物有时可在精练过程中同时退浆。
2.退浆方法
各类织物退浆的方法随浆纱所用的浆料而不同,常用的有下列四种方法。
热水退浆法
织物浸轧热水后,在退浆池内保温堆置十多小时,使浆料溶胀而易于用水洗去。
这种方法对于用水溶性的海藻酸钠、纤维素衍生物等为浆料的织物,有良好的退浆效果。
对于用淀粉上浆的织物,在25~40℃下堆置较长时间,任其自然发酵、降解,也可获得退浆效果。
碱液退浆法
淀粉在氢氧化钠(烧碱)溶液作用下能发生溶胀,聚丙烯酸聚合物在碱液中较易溶解,可利用精练或丝光过程中的废氢氧化钠溶液作退浆剂,浓度通常为10~20克/升。
织物浸轧碱液后,在60~80℃堆置6~12小时;棉织物还可应用碱、酸退浆,其方法是先经碱液退浆,水洗后再浸轧浓度为 4~6克/升的稀硫酸堆置数小时,进一步促使淀粉水解,有洗除棉纤维中无机盐类杂质的作用。
酶退浆法
主要用于分解织物上的淀粉浆料,退浆效率较高。
淀粉酶是一种生物化学催化剂,常用的有胰淀粉酶和细菌淀粉酶。
这两种酶主要组成都是α-淀粉酶,能促使淀粉长链分子的甙键断裂,生成糊精和麦芽糖而极易从织物上洗除。
淀粉酶退浆液以近中性为宜,在使用中常加入氯化钠、氯化钙等作为激活剂以提高酶的活力。
织物浸轧淀粉酶液后,在40~50℃堆置1~2小时可使淀粉充分水解。
细菌淀粉酶较胰淀粉酶耐热,因此在织物浸轧酶液以后,也可采用汽蒸3~5分钟的快速工艺,为连续退浆工艺创造条件。
氧化剂退浆法
有多种氧化剂可以适用。
将织物在浓度为3~5克/升的过氧化氢碱性溶液中浸轧,再经汽蒸2~3分钟,可促使淀粉、聚乙烯醇降解,同时对织物有一定
的漂白效果。
用亚溴酸钠退浆时,织物以pH为9.5~10.5、有效溴浓度为 0.5~1.5克/升的亚溴酸钠溶液浸轧,在常温下堆置20分钟左右,对羧甲基纤维素、淀粉或聚乙烯醇上浆的织物有良好的退浆效果。
过硫酸铵盐或钾盐也有良好的退浆作用,但易使纤维素纤维脆损。
3.浆料的总类
经纱上浆所用桨料有天然浆料如淀粉、野生淀粉,化学浆料如聚乙烯醇(PVA)、聚丙烯酸(PAA),纤维素制剂如羧甲基纤维素(CMC)等。
上浆液中还加入其它成分如防腐剂、柔软剂、吸湿剂、减磨剂等。
经纱上浆率的高低和纤维的质量、纱支、密度等有关,纱支细、密度大的织物,经纱上浆率高些,一般织物上浆率4%~8%。
淀粉浆多用于纤维素纤维织物,如棉织物、麻织物等,化学浆料多用于合纤织物。
4.织物上浆的原因
织物在织造前都经过上浆处理,以提高经纱的强力、耐磨性及光滑程度,从而减少经纱断头,保证织布顺利进行。
5.退浆剂
根据不同的退浆方法和不同的浆料以及织物,可以生产不同的退浆剂。
一般淀粉类的浆料比较容易去除,碱及表面活性剂就可以去除。
化学浆料比较难以去除,而且目前很多织物都是上的复合浆料,可以将不同的退浆方法混合在一起使用。
高支高密的织物由于纱线之间比较紧密,退浆尤为困难,这就对退浆剂有了更高的要求了。
多种纤维混合的织物,还要考虑到退浆剂的组分是否对纤维造成影响。
退浆的主要过程是渗透、乳化、分散、净洗。
所以退浆剂要有好的渗透性。
乳化性以及分散性能。
一般用来作为退浆剂有乳化力好的表面活性剂如异构十三醇聚氧乙烯醚,FMEE,1815在退浆上使用广泛。
一些氧化剂如亚溴酸钠,过硫酸铵盐或钾盐,可以氧化浆料达到去除的目的,还有一定的漂白作用。
另外双氧水在退浆过程中也有很大作用,目前比较新型的技术,双氧水活化剂,以及双氧水/尿素活化体系在前处理退浆中有较好的效果。
为了防止退下
来的浆料凝聚反沾,需要添加一些螯合分散剂和助洗剂等等,如三聚磷酸钠,磷酸二氢钠,五水偏硅酸钠,一些碱剂,碳酸钠等。
本公司的退浆剂M-1011系列销量很好。
用于去除聚酯织物的聚丙烯酸类浆料。
传化较好的退浆剂是TF-127A
6.退浆剂的使用
退浆一般浸渍法或,浸轧-汽蒸法,根据织物的情况不同用量也不同。
同时染厂很多会使用退煮漂一浴法的工艺。
除此之外,配合这些短流程的工艺,还有退浆除油剂,退浆匀染剂等等。
衡量退浆效果的好坏,可以通过计算退浆率,退浆率的计算方法是:(退浆前织物的重量-推荐后织物的重量)/退浆前织物的重量。
聚丙烯酸类浆料还可以通过退浆后用品红溶液进行染色,通过染色后织物的深浅来判断退浆情况,颜色越浅说明浆料除的越干净。
下期课题:
1.列出乳化剂需要测试的指标,以及指标相应的测试标准或方法。
(施可
可)
2.列出公司所有乳化剂的清单。
(陈焜)
3.找出染整工序图、相应设备附图或视频。
(高凯洋)
4.织物上浆所用的浆料的鉴别和检测方法。
(沈聪)
5.退浆剂的实验室评价方法。
(滕飞)
退浆剂在染厂的应用工艺,如长车连续退浆、卷染工艺退浆和溢流工艺退浆
等。
(王博)
--------精心分享,希望可以帮到你6.。
