封头的制造工艺

封头的制造工艺

2.1下料工序根据工艺流转卡,φ1700mm的封头下料尺寸为φ2050mm;通常下料的板材的标准宽度只有1500,2000,2200mm等,为了节省材料,我们大多选用宽度1500mm 的板材进行下料。

由于宽度不够,所以通常需要下两块料,最后进行拼接。

小的那块拼接板,称为接头。

在下料前需要在原板材上切取试样,需要对试样进行,物理性能测试和化学元素含量的测试,因为物理性能决定封头的减薄率,化学元素含量决定焊接质量,0Cr18Ni9中物理性能和化学元素含量见表2-1、表2-2。

[2]并且要符合新容规(固定式压力容器安全技术监察规程)中规定的用于压力容器的材料P≤0.03%,S≤0.02% [3]2.1.1下料操作下料是封头制作的首道工序,下料下的好不好是一个封头质量最后是否过关的前提。

在下料的同时也要考虑到怎么样排列下料才会使用料最省,达到成本最低,并且在切割圆片的时候要考虑下料圆片公差-5~+5mm。

盛博封头主要加工的是不锈钢封头和碳钢封头,其切割的工具是不同的,不锈钢切割的时候用的是等离子切割,而碳钢则是用乙炔气割,如果是比较薄的碳钢也是可以用等离子切割的,而切割圆片的圆规,则是根据要切割的半径调节圆规上的活动扣来确定切割半径。

2.1.2 下料作业标准(1)根据工艺卡对照实物,确认工艺流转卡(包括公务下达的排料图)的要求,材料规格确认是否与实物一致。

(2)确认板材厚度,材质,以及表面质量是否符合要求。

(3)材料入库检查时,每张钢板应该配有相应的材料质量保证书,这是钢板的检验数据,是钢板合格使用有确实的依据。

(4)根据工艺流转卡(或排料图)选择需要的材料。

(5)根据工艺卡确认下料直径,下料尺寸公差标准为±5,标记中心后画线下料。

[1](6)下料完成后将产品的指令号,单位号,形状,材质,炉批号,用油漆笔移植在同张板表面,如果有半圆,在半圆上也要移植同样内容,最后由检验员确认。

(7)根据工艺卡要求将在圆片压外的一面打上钢印,钢印内容为炉批号和材料牌号,如有特别指示按照要求打钢印,并将钢印内容拓印,以便复查,操作者要在拓印纸上签名。

钢制压力容器用封头标准

钢制压力容器用封头标准

钢制压力容器用封头标准钢制压力容器是一种广泛应用于化工、石油、电力、冶金等领域的重要设备,而封头作为压力容器的重要组成部分,其质量标准直接关系到压力容器的安全运行。

钢制压力容器用封头标准的制定和执行,对于保障压力容器的安全运行具有重要意义。

一、钢制压力容器用封头的分类。

根据不同的形状和用途,钢制压力容器用封头可以分为椭圆形封头、球形封头、圆锥形封头和扁平封头等多种类型。

每种类型的封头都有其相应的标准和规范,以确保其质量和适用性。

二、钢制压力容器用封头的材质要求。

钢制压力容器用封头一般采用碳钢、合金钢、不锈钢等材质制造,其材质选择应符合设计要求和使用环境的要求。

封头的材质应具有良好的机械性能和耐腐蚀性能,以确保其在高压、高温等恶劣条件下的安全可靠运行。

三、钢制压力容器用封头的制造工艺。

封头的制造工艺包括板材的切割、成型、焊接、热处理等多个环节。

在制造过程中,应严格按照相关标准和规范进行操作,确保封头的尺寸精度、表面质量和焊接质量等符合要求。

四、钢制压力容器用封头的质量检测。

封头的质量检测是保证其质量的重要环节,主要包括尺寸检测、焊接接头检测、表面质量检测、材质成分分析等内容。

通过严格的质量检测,可以确保封头的质量符合标准要求,从而保证压力容器的安全运行。

五、钢制压力容器用封头的标准要求。

钢制压力容器用封头的标准主要包括国家标准、行业标准和企业标准等多个层级的标准。

在制定和执行这些标准时,应充分考虑国际标准的要求,确保封头的质量和性能符合国际水平。

六、钢制压力容器用封头的应用范围。

钢制压力容器用封头广泛应用于化工、石油、电力、冶金等领域,其应用范围涵盖了各种压力容器,如储罐、反应器、换热器等设备。

在不同的应用场合,封头的形状、材质和制造工艺等都有所不同。

七、钢制压力容器用封头的发展趋势。

随着科技的进步和工艺的改进,钢制压力容器用封头的质量和性能将不断提高。

未来,随着新材料、新工艺的应用,封头的制造工艺将更加先进,质量检测技术将更加完善,标准体系将更加完备,从而进一步提高钢制压力容器用封头的质量和安全性。

封头制造工艺设计和接管焊接顺序设计及方法设计通用步骤模板

封头制造工艺设计和接管焊接顺序设计及方法设计通用步骤模板

封头制造工艺的设计封头制造工艺简明流程图准备--车--热冲压--检测(厚度)--修整、清洗--切割孔--修磨--检查--焊后热处--检验封头制造工艺过程卡片(见表5-1)表5-1 [2]封头加工工序序号工序名称工序说明1 准备原材料检验、打砂净化、超声波探伤、标志移植、气割下料、刨削拼板坡口2 车在大型立车上夹紧,车削外圆边缘坡度3 热冲压在水冲压机上进行热冲压风头成型4 检测测定成形后球壳各部位实测厚度——采用超声波检测5 修整、清洗修整球壳内表面,椭球壳内壁用砂轮打磨光滑呈金属光泽、采用酸洗,进行表面钝化处理6 切割孔加工球壳上a、b接管孔及坡口7 修磨修磨坡口、8 检查所有坡口进行PT检测→清洗坡口表面,用酒精擦洗除去油污9 焊接组对、焊接接管10 焊后热处理加热到850℃保温两小时后空冷11 检验焊缝修磨光洁圆滑、焊缝铁素体测定、焊缝表面PT。

封头工艺设计材检化学成分分析化学成分如表5-2所示表5-2 316Ti(06Cr18Ni12Mo2Ti)的化学成分表钢号 C Cr Ni Mo Ti 316Ti(06Cr18Ni12Mo2≤0.08 16.00~19.011.00~14.00 1.80~2.50 ≥5*C%~0.70Ti)0物理性质:综合力学性能好,焊接性、冷、热加工性能和耐蚀性能均好,C、D、E级钢具有良好的低温韧性。

力学性能和工艺性能力学性能如表5-3所示表5-3 316Ti(06Cr18Ni12Mo2Ti)的力学性能表钢号板厚/mm 状态σs / Mpa [σ]t / Mpa σb/ Mpa 温度/℃06Cr18Ni12Mo 2Ti 40~55 热轧或热处理220 134 520 室温封头的展开计算由于椭圆封头属于不可展的零件,但生产中冲压加工或旋压加工是毛坯料展开后的图形都为圆形,所以只需要求出展开后的半径或直径即可采用经验法进行计算Do=KDm+2h(5-1)Do为包括了加工余量的展开直径;K为经验系数Dm 中性层直径h 封头的直边高经查表,由椭圆封头a:b=2,所以K取1.19[1]Do=1.19Dm+2h(5-2)筒体公称直径Dg, Dg选取1500㎜,厚度45mm中性层直径 Dm=Dg+δ=1545mm直边高度h=50mm展开直径 Do=1.19Dm+2h=1938.55mm划线完成后,为保证加工尺寸精度及防止下料尺寸模糊不清等,在切割线、刨边线、开孔中心及装配线等处均匀打上冲眼,用油漆标明标号、产品工号和材料标记移植等,以指导切割,成型,组焊等后续工序的进行。

封头制造工艺精心整理

封头制造工艺精心整理

编码:JYL技-01/11 版次:A 修改:1 页码:24/40封头压制工艺守则1 主题内容与适用范围本规程规定了受压封头冲压的技术要求和操作方法。

并适用于材质为碳钢、低合金钢的翻边、平拆管板、椭圆封头及碟形封头拱形管板的加热压制和修复。

2 引用标准GB/T25198-2010 《钢制压力容器用封头》GB/T25198-2010 《锅壳式锅炉受压元件制造技术条件》3 对操作人员的技术要求3.1 操作人员应熟悉图样、技术要求及工艺规范。

3.2 操作人员应熟悉所用设备、模具、工具的性能、结构及必要的维修知识,严格遵守操作规程。

加热炉和压力机的操作人员须持有操作许可证,方能上岗操作。

3.3 操作人员要认真做好现场管理工作,对工件、模具、工具应具有相应的工位器具,整齐放置在指定地点,防止碰损、锈蚀。

4 设备及工装4.1 各种油压机、加热炉、送料小车等设备的性能应符合设备说明书中的规定。

4.2 工装模具、工具、量具有成形模、复合模具、脱件装置、支脚、紧固扳手、手锤、大锤、风动砂轮、风铲、钢卷尺、盒尺、钢板尺、弯尺、卡尺、内外卡钳、测温仪等,模具应经检查合格方可使用。

量具与仪表应按规定经周期检定合格。

5 对封头毛坯的制作5.1封头毛坯尺寸(计算公式) P=1.2(PN+δ+2h)5.2划下料线时,先划十字中心线,再划坯料线及人孔开孔线,人孔之长短轴要与十字中心线重合且长轴必须与钢板轧制方向垂直(轧制方向通常为钢板长度方向)。

5.3下料时,封头毛坯外圆可用手工切割,易采用定心切割,推荐采用仿形切割。

5.4 封头毛坯的拼接5.4.1 封头毛坯应尽量采用整块钢板制成。

若需拼接时,允许由两块钢板按GB/T25198-2010标准和GB/T25198-2010标准、施工图样进行。

5.4.2 焊接后,内表面拼接焊缝以及影响成形质量的外表面拼接焊缝,在成形前应将焊缝余高打磨至与母材齐平,铲平长度为离圆坯外边缘300~350mm。

球冠形封头规格

球冠形封头规格

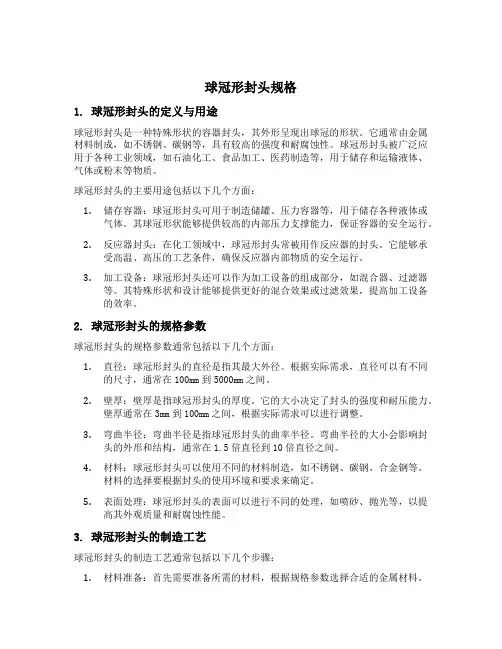

球冠形封头规格1. 球冠形封头的定义与用途球冠形封头是一种特殊形状的容器封头,其外形呈现出球冠的形状。

它通常由金属材料制成,如不锈钢、碳钢等,具有较高的强度和耐腐蚀性。

球冠形封头被广泛应用于各种工业领域,如石油化工、食品加工、医药制造等,用于储存和运输液体、气体或粉末等物质。

球冠形封头的主要用途包括以下几个方面:1.储存容器:球冠形封头可用于制造储罐、压力容器等,用于储存各种液体或气体。

其球冠形状能够提供较高的内部压力支撑能力,保证容器的安全运行。

2.反应器封头:在化工领域中,球冠形封头常被用作反应器的封头。

它能够承受高温、高压的工艺条件,确保反应器内部物质的安全运行。

3.加工设备:球冠形封头还可以作为加工设备的组成部分,如混合器、过滤器等。

其特殊形状和设计能够提供更好的混合效果或过滤效果,提高加工设备的效率。

2. 球冠形封头的规格参数球冠形封头的规格参数通常包括以下几个方面:1.直径:球冠形封头的直径是指其最大外径。

根据实际需求,直径可以有不同的尺寸,通常在100mm到5000mm之间。

2.壁厚:壁厚是指球冠形封头的厚度。

它的大小决定了封头的强度和耐压能力。

壁厚通常在3mm到100mm之间,根据实际需求可以进行调整。

3.弯曲半径:弯曲半径是指球冠形封头的曲率半径。

弯曲半径的大小会影响封头的外形和结构,通常在1.5倍直径到10倍直径之间。

4.材料:球冠形封头可以使用不同的材料制造,如不锈钢、碳钢、合金钢等。

材料的选择要根据封头的使用环境和要求来确定。

5.表面处理:球冠形封头的表面可以进行不同的处理,如喷砂、抛光等,以提高其外观质量和耐腐蚀性能。

3. 球冠形封头的制造工艺球冠形封头的制造工艺通常包括以下几个步骤:1.材料准备:首先需要准备所需的材料,根据规格参数选择合适的金属材料。

2.材料切割:将选定的材料进行切割,根据球冠形封头的直径和壁厚进行切割。

3.弯曲成型:使用专用的弯曲机械将切割好的材料进行弯曲成型,使其呈现出球冠形状。

Q345R封头拼焊及热成型工艺研究

Q345R封头拼焊及热成型工艺研究
工艺管控
Q345R 封头拼焊及热成型工艺研究
唐波涛(青岛四方庞巴迪铁路运输设备有限公司,山东 青岛 266111)
摘 要:文章通过对 Q345R 材质的封头拼缝焊接及热处理工艺试验,研究了退火温度、正火后冷却方式对焊缝力学性能的影响, 选用合适的焊接材料及热成型工艺,最终确定 Q345R 拼焊封头热成型+正火(水冷)+模拟最后退火的热处理工艺。 关键词:拼焊封头;Q 3 4 5 R ;焊接工艺;热成型工艺
2 焊接试验方案
Q345R 封头要经过热成型,其拼缝接头的热处理温度超过
了母材的相变温度,需要进行正火处理[1]。因此拼缝接头焊材 的选择应比 Q345R 母材强度级别高一档的焊材,最终选用焊 H08MnMoA(φ4.0mm),焊剂 HJ431. 为了得到良好的焊缝综合性 能,进行预热和后热,有利于防止冷裂纹的产生和熔敷金属扩 散氢的逸出,有效地降低残余应力。埋弧焊采用小规范、较低 焊接热输入量进行施焊,以得到良好的焊接接头韧性。具体焊 接工艺规范参数见表 2。
图 1 S1 焊缝区
图 2 S2 焊缝区
图 3 S3 焊缝区
180
图 4 S1 热影响区 2019 年 05 月
图 5 S2 热影响区
图 6 S3 热影响区
工艺管控
表 3:封头热处理工艺
试板 编号
S1
S2
S3
热处理工艺
加热温度及保温时间
热成型+正火(空 冷)+PWHT
(950±20)×100min+910 +-1150×150min+610± 10×8hr
1 试验材料
本实验选用 Q345R+30403(机加工去除复层,基层厚度为 80mm)进行焊接试验,分别编号 S1、S2、S3,母材力学性能实测值 见表 1。

封头的一般拼接加工成型过程

封头的一般拼接加工成型过程

封头的总体生产工艺过程(工艺过程):原材料入库→原材料复检→预处理→划线及标记→下料→边缘加工→开破口→拼接→修平焊缝→热冲压成型→修正并去除氧化皮→热处理→无损探伤封头制造的准备:包括如钢板的检测和保存,钢板的预处理方法和工艺;展开计算、划线,切割加工等,封头的拼接设计;钢板的检测和保存:外观检验、几何尺寸检验、理化检验和钢板的超声波探伤,其中超声波探伤结果按ZBJ74003-88《压力容器用钢板超声波探伤》规定的质量分级,应不低于Ⅲ级。

钢板的处理方法和工艺原材料净化:原材料在轧制以后以及运输和库存期间,表面常产生铁锈和氧化皮,粘上油污和泥土。

经过划线、切割成型、焊接等工序后,工件表面会粘上铁渣,产生伤痕,焊缝及近缝区会产生氧化膜。

这些污物的存在,讲影响设备制造质量,所以必须净化。

在设备制造中净化主要有以下目的:(1)清除焊缝两边缘的油污和铁锈物,以保证焊接质量。

(2)为下道工序做准备,即是下道工序的工艺要求。

(3)保持设备的耐腐蚀性。

常用的净化方法有:手工净化、机械净化、化学净化和火焰净化四种。

封头原坯料采用机械净化中的喷砂机除锈。

喷砂是大面积去除铁锈和氧化膜的先进方法。

它是利用高速喷出的压缩空气流带出来的高速运动的砂粒冲击工件表面而打落铁锈和氧化膜的方法。

矫形:设备制造所用的钢板、型钢、钢管等,在运输和存放过程中,会产生弯曲波浪变形或者扭曲变形。

这些直接影响了划线切割弯卷和装配等工序的尺寸精度,从而影响了设备的制造质量,有可能造成误差超差而成为废品,所以当材料的变形超过允许范围时必须进行矫正处理。

常用的矫形方法有手工矫形,机械矫形,火焰加热矫形。

划线:划线是在原材料或经初加工坯料上划出下料线下料线各种位置线和检查线等,划线工序通常包括对零件的展开计算,号料和打标记等一系列操作。

(1)封头的展开计算将零件的空间曲面展成平面称为展图,是划线的主要工作环节。

该封头为标准椭圆形封头,材料为06Cr18Ni12Mo2Ti,封头内径Di=1500mm封头壁厚δ=18mm封头中径Dm=Di+δ=1500+18=1518mm直边高度h=40mm根据等弧长法,将封头展开成圆形板坯,其尺寸:Da=1.213Dg+1.5h=1.213×1500+1.5×40=1880mm(2)号料将展开图正式画在钢板上的作业称为号料,其要考虑加工余量,加工余量主要包括变形余量,机加工余量,切割余量,焊焊接工艺余量等。

封头制造工艺规程

封头制造工艺规程

封头制造通用工艺规程1范围1.1本规程规定了椭圆形封头下料、拼板、焊接、成形、检验等的方法和要求。

1.2本规程规定Q345R材料制椭圆形封头的制造。

2总则封头的制造除符合本规程的规定外,还应遵守国家颁布的有关法令、法规、标准、和其它相应规程和图样及专用工艺文件的要求。

3 材料3.1封头用材料应符合相应材料标准的规定,并附有钢板生产单位的钢材质量证明书和确认标记。

3.2制造一、二类及无类压力容器的封头的材料质量证明书项目齐全,实物标志清楚,可不复验。

若材料质量证明书项目不齐全或齐全但实物标志不清楚者,必须复验合格。

3.3三类压力容器的封头的材料必须质量证明书项目齐全,并与实物标志相符,且经本公司复验合格。

4 制造检验流程4.1封头制造检验流程见图4--1。

4.2下料4.2.1封头尽量下整体料,如需拼接时,封头各种不相交的拼焊焊缝中心线间距离至少应为封头钢材厚度的3倍,且不小于100血。

当封头由瓣片和顶圆板拼接制成时,接头方向只允许是径向和环向的,中心顶圆板直径应小于1/2DN。

4.2.2封头瓣片和顶圆板应用整板制造,不得拼接。

4.2.3封头按展开尺寸(外协成形封头下料尺寸按外协厂家要求)划线,采用机械加工、等离子切割或氧乙炔焰气割等方法进行下料和切割坡口,切割后必须去净割瘤、飞溅、毛刺及氧化层,并用砂轮打磨呈金属光泽,坡口表面不得有裂纹、分层、夹渣等缺陷。

K 川Q345R 钢材经火焰气割的坡口表面,应进行磁粉或渗透检测。

图4-14.3拼接4.3.1封头拼接坡口型式及尺寸按专用焊接工艺,坡口表面应平整、光滑。

4.3.2封头拼接时,对口错边量不得大于钢板厚度的10%,且不大于1mm,复合钢板的对口错边量不得大于钢板复层厚度的30%,且不大于1mm ,棱角度应不大于O.1J+1且不大于2mm (5为名义厚度)。

n n4.3.3封头拼焊前,须将焊缝两侧各30mm 范围内的氧化物、油污、锈蚀等杂物彻底清除干净。

封头的制造工艺

封头的制造工艺

封头的制造工艺2.1下料工序根据工艺流转卡,φ1700mm的封头下料尺寸为φ2050mm;通常下料的板材的标准宽度只有1500,2000,2200mm等,为了节省材料,我们大多选用宽度1500mm 的板材进行下料。

由于宽度不够,所以通常需要下两块料,最后进行拼接。

小的那块拼接板,称为接头。

在下料前需要在原板材上切取试样,需要对试样进行,物理性能测试和化学元素含量的测试,因为物理性能决定封头的减薄率,化学元素含量决定焊接质量,0Cr18Ni9中物理性能和化学元素含量见表2-1、表2-2。

[2]并且要符合新容规(固定式压力容器安全技术监察规程)中规定的用于压力容器的材料P≤0.03%,S≤0.02% [3]表2-1 力学性能数值表力学性能(不小于)硬度值(不大于)规定非比例延伸强度抗拉强度断后伸长率HBW HRB HV205 515 40 201 92 210表2-2 毛坯化学元素含量表(不大于)C Si Mn P S Ni Cr0.08 0.75 2 0.45 0.03 8-10.5 18-202.1.1下料操作下料是封头制作的首道工序,下料下的好不好是一个封头质量最后是否过关的前提。

在下料的同时也要考虑到怎么样排列下料才会使用料最省,达到成本最低,并且在切割圆片的时候要考虑下料圆片公差-5~+5mm。

盛博封头主要加工的是不锈钢封头和碳钢封头,其切割的工具是不同的,不锈钢切割的时候用的是等离子切割,而碳钢则是用乙炔气割,如果是比较薄的碳钢也是可以用等离子切割的,而切割圆片的圆规,则是根据要切割的半径调节圆规上的活动扣来确定切割半径。

2.1.2 下料作业标准(1)根据工艺卡对照实物,确认工艺流转卡(包括公务下达的排料图)的要求,材料规格确认是否与实物一致。

(2)确认板材厚度,材质,以及表面质量是否符合要求。

(3)材料入库检查时,每张钢板应该配有相应的材料质量保证书,这是钢板的检验数据,是钢板合格使用有确实的依据。

封头制造工艺卡(通用)

封头制造工艺卡(通用)
检验
盒尺
±3
5直边高度,mm。
品管
检验
盒尺
6直边纵向皱折深度,mm。
品管
检验
盒尺
0
7内表面形状偏差,mm。
品管
检验
样板
外凸≤3.9,内凹≤2.0
8封头内表面质量。
品管
检验
光滑,无裂纹、氧化皮、划伤等缺陷
9封头编号。
品管
检验
贝莱特
空调有限公司
封头制造工艺卡
产品名称
材质
Q235-B
工艺附图
产品编号
规格
EHA350×6
品管
检验
测厚仪
≥5.22
3外圆周长,mm。
品管
检验
盒尺
1338±9
4最大最小直径差,mm。
品管
检验
盒尺
±2.75
5直边高度,mm。
品管
检验
盒尺
6直边纵向皱折深度,mm。
品管
检验
盒尺
0
7内表面形状偏差,mm。
品管
检验
样板
外凸≤5.2,内凹≤2.6
8封头内表面质量。
品管
检验
光滑,无裂纹、氧化皮、划伤等缺陷
工装
标准及技术要求
操作记录
操作者
检查记录
检验员
日期
E

划线下料
1确认材质,标记移植。
2下料尺寸,mm。
3检查划线尺寸,气割下料。
E

检验
检查封头下料尺寸及材料标记。
E

外协
压制成型。
E

检验
1检查合格证。
品管
检验

锥形封头制造工艺设计通用模板

锥形封头制造工艺设计通用模板
②16Mn 自动焊方法是埋弧自动焊,电渣焊,CO2 气体保护焊等。埋弧自动焊 由于具有熔敷率高,大溶深以及机械自动化操作的优点,适合于大型焊接结构的 制造,广泛应用,多用于平焊和平角焊位置,电渣焊焊缝及热影响区过热,晶粒 粗化,焊后要进行热处理。
焊接基本金属为低合金钢 16MnR,筒体规格φ3400×90 mm,所要求的焊工 资格代号 SAW-1G(K)-07/09,焊接方法为埋弧自动焊,焊接姿势为平焊,焊丝直 径为 4.0mm,焊接电流:正:700~720,反:720~740,焊接电压:36-38V;焊接 速度:0.6cm/s;焊接顺序:先正焊,在反焊;焊接材料为 E50(点焊),焊丝牌 号 H08MnA,焊剂 SJ507.(查表 3.19 16Mn 钢对接埋弧焊工艺参数
题:全面考虑各道工序的加工余量;考虑划线的技术要求。
a.加工余量
加工余量主要包括变形余量,机加工余量,切割余量,焊焊接工艺余量等。
由于实际加工制造方法,设备,工艺过程等内容不尽相同,因此加工余量的最后
确定是比较复杂的,要根据实际情况来确定。
边缘加工余量包括焊接坡口余量,主要考虑内容为机加工(切屑加工)余量
4 SAW 焊满,焊缝余高 0~0.5mm,
目检
5 消氢处理 300~350℃/2h;
或消应力 600±14℃/2h
100%RT JB/T4730-2005 Ⅱ 级
7 去垫板,打磨平。内壁堆焊面焊缝打磨平。
100%UT JB/T4730-2005 I 级
100%MT JB/T4730-2005 I 级
平齐)
8 校圆
层 焊接方法
次 SMAW
SAW
焊材牌号
CMA-96MB
锥体堆焊耐蚀层示意图

压力容器制作生产加工工艺

压力容器制作生产加工工艺

封头的生产加工工艺1、整板、拼板封头制作采用冲压、旋压、卷制以及分瓣成型的压力容器用半球形、椭圆形、蝶形、球冠形、平底形和锥形封头应符合,同时应符合钢制压力容器、钢制化工容器制造技术要求的有关规定。

2、椭圆封头、球形封头、锥段均至少自然加厚,具体投料厚度由制造方确定,确保压制成形后的最小厚度不得低于图纸技术要求给出的最小成形厚度或图样标示厚度。

3、拼板焊缝坡口外表不得有裂纹、分层、夹杂等缺陷,标准抗拉强度下限值﹥的钢材及低合金经火焰切割的坡口外表,应用砂轮打磨平滑,并应对加工外表进展磁粉或渗透检测。

4、先拼板后成型的封头,拼板的对口错边量不应大于材料厚度的,且不大于,拼接复合钢板的对口错边量不大于覆层厚度的,且不大于。

5、椭圆封头、球形封头瓜瓣、锥段瓜瓣外表不得有裂纹、气泡、结疤、折叠、夹杂和分层。

6、封头放样。

分片过渡段分为正锥壳和偏心锥壳,为方便加工成型一般分成两半下料加工,成型后的过渡段需经预组装,预组装要求在刚性平台上进展,下口外基准圆直径确定时须考虑每道拼缝预留3mm收缩余量,预组装错边≤2mm,拼缝焊前棱角≤(),\ ())。

正锥壳放样方样方法如下:(放样尺寸均以中径为准)如下左图所示正圆锥大端直径为、小端直径为、高为,圆锥顶角α[()] (*α) α。

正锥壳展开后其扇形中,△为等腰三角形,,⌒π*,而在排板下料时需根据板料情况排料,下右图中θ°*,那么2L*(θ).画的中垂线,使,那么就找出圆心,再以点为圆心为半径画圆弧就可得到展开的两半正锥壳。

偏心锥壳需用三角形展开法画出,偏心锥壳根本采用整体外委加工,验收时必需检查上下口平行度。

三角形展开画法:在右边图的右(或左)半边两圆周上均分一样的等分,再在大圆周上每个点连接小圆周上相邻的两个点。

画一直角三角形其高度为,斜边为偏心锥壳的最长边。

在直角三角形的底边上分别以垂足为圆心右图的连线为半径画上对应的点。

在钢板上以为长度确定一条直线的两点,再以此两点为基准,直角三角形上顶点到底边的各对应点的距离及各自圆周上的弦长(这些长度尺寸均可用方便的标出)为半径确定在展开图上的各对应点,圆滑的连接这些点即可。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

编码:JYL技-01/11 版次:A 修改:1 页码:24/40封头压制工艺守则1 主题内容与适用范围本规程规定了受压封头冲压的技术要求和操作方法。

并适用于材质为碳钢、低合金钢的翻边、平拆管板、椭圆封头及碟形封头拱形管板的加热压制和修复。

2 引用标准GB/T25198-2010 《钢制压力容器用封头》GB/T25198-2010 《锅壳式锅炉受压元件制造技术条件》3 对操作人员的技术要求3.1 操作人员应熟悉图样、技术要求及工艺规范。

3.2 操作人员应熟悉所用设备、模具、工具的性能、结构及必要的维修知识,严格遵守操作规程。

加热炉和压力机的操作人员须持有操作许可证,方能上岗操作。

3.3 操作人员要认真做好现场管理工作,对工件、模具、工具应具有相应的工位器具,整齐放置在指定地点,防止碰损、锈蚀。

4 设备及工装4.1 各种油压机、加热炉、送料小车等设备的性能应符合设备说明书中的规定。

4.2 工装模具、工具、量具有成形模、复合模具、脱件装置、支脚、紧固扳手、手锤、大锤、风动砂轮、风铲、钢卷尺、盒尺、钢板尺、弯尺、卡尺、内外卡钳、测温仪等,模具应经检查合格方可使用。

量具与仪表应按规定经周期检定合格。

5 对封头毛坯的制作5.1封头毛坯尺寸(计算公式)P=1.2(PN+δ+2h)5.2划下料线时,先划十字中心线,再划坯料线及人孔开孔线,人孔之长短轴要与十字中心线重合且长轴必须与钢板轧制方向垂直(轧制方向通常为钢板长度方向)。

5.3下料时,封头毛坯外圆可用手工切割,易采用定心切割,推荐采用仿形切割。

5.4 封头毛坯的拼接5.4.1 封头毛坯应尽量采用整块钢板制成。

若需拼接时,允许由两块钢板按GB/T25198-2010标准和GB/T25198-2010标准、施工图样进行。

5.4.2 焊接后,内表面拼接焊缝以及影响成形质量的外表面拼接焊缝,在成形前应将焊缝余高打磨至与母材齐平,铲平长度为离圆坯外边缘300~350mm。

编码:JYL技-01/11 版次:A 修改:1 页码:25/405.6 当压制有孔封头时,中间开的小孔应光滑平整,锯齿形的气割边缘应修磨光滑,以免压孔翻边时出现开裂现象。

5.7 毛坯必须按〈规定〉进行材质标记移植,标记必须清晰正确。

6 坯料加热的技术要求6.1 加热前的准备6.1.1 加热炉周围的障碍物必须清除,加热炉内的杂物应清除,装炉前,应把坯料上的杂物清除干净。

6.1.2 检查送料工具,保证运转正常安全装炉。

6.1.3 对毛坯直径、厚度和材质必须与图样核对清楚,并做升温记录。

6.1.4 在装料时,须保证材质移植的标记在毛坯下表面,以便冲压后露于外表面。

6.2 毛坯加热,其加热规范见表11-1。

表11-1注:冲压后一般不需正火处理,若需要时,处理温度按热处理工艺卡规定。

6.3 加热时注意事项:6.3.1 坯料入炉应在炉温小于600℃时进行,然后随炉加热,达到加热温度后,保温时间约为1min/mm。

6.3.2 允许几块坯料同时加热,但在装炉时必须注意坯料间距离,底面的坯料与炉底的距离不应小于150mm。

6.3.3 在几块钢板一起加热时,其一次加入量不宜过多,应以压力机连续冲压半小时为宜。

当取出其中一块以后,其余坯料在炉中继续加热,同一叠钢板逐块取出,不允许在未取完前加入冷坯料,以避免部分坯料积过烧。

6.3.4 若遇到压力机故障时,只有故障在极短的时间内排除的情况下,才允许将已入炉的炉料焖炉。

但应将炉温降到600~700 ℃以防止氧化。

6.3.5 坯料按规定时间保温后,方能用工具(送料小车、铲车)取出送进下模。

7、封头冲压技术要求编码:JYL技-01/11 版次:A 修改:1 页码:26/407.1 冲压前的准备7.1.1 冲压前应试车数分钟,确认设备完好以备冲压。

7.1.2 按工艺规程正确选择模具、切忌用错。

测得毛坯厚度,核对模具的规格是否合适(防止下模胀裂),经检验人员检验合格后方可使用。

7.1.3 封头上下模安装到油压机上后,核对上下模位置。

上下模的间隙要均匀,螺栓、螺母等紧固件要拧紧,确保安全。

7.1.4 冲压前模具上应涂上润滑剂。

润滑剂用40%的石墨粉和60%的机油配成,或用石墨粉加水配成。

7.2 封头冲压7.2.1 封头冲压前或冲压过程中,发现压边圈的工作面被拉毛时,应及时修磨光滑。

7.2.2 采用压边圈的范围:(1) 椭圆形封头:低碳钢D0/S≥85;低合金钢D0/S≥80。

(2) 平封头:D0/S≥16。

7.2.3 毛坯和压边圈之间间隙应尽量小,保证不产生鼓包。

7.2.4 压制平封头(管板)时,上模通过下模圈后,可以继续到压力机工作平台上,以保证封头平面作一次校平。

7.2.5 脱模后的封头和管板不允许再次与上模接触或二次冲压,以防止尺寸过大。

7.2.6 冲压后的平封头,冷却到550℃后,方可小心地从下模底下取出吊走以防变形,注意不要磕碰划伤,对于尺寸特大的封头,应采取措施防止吊运变形。

7.2.7 封头从压力机下移走后,不得放在风口处,特别是平封头应放平,应防止冷却速度不一致,产生变形翘曲。

7.2.8 首件经检验合格后,方可进行成批压制。

7.2.9 在连续压制10~15件封头后,应测量一下工件的外形尺寸,避免模具过热出现工件几何尺寸增大。

出现因模具过热而使尺寸过大的工件时,要对模具采取适当的冷却措施,用测温计测其模具温度不得超过250℃。

模具在冲压过程中,应适时加入润滑剂。

有孔封头、翻边平管板安装模具时,应注意人孔翻边冲头和模具人孔翻边孔(冲头和上模)之间的间隙均匀一致。

8、封头旋压:编码:JYL技-01/11 版次:A 修改:1 页码:27/408.1封头旋压:8.1.1 封头冷旋压是一种可行合理的封头制造新工艺,为了保证冷旋压封头的质量,特别制订本工艺守则。

8.1.2 本守则遵循GB150-2011和GB/T25198-2010的有关规定。

8.1.3 本守则与有关产品图纸、技术条件、工艺规程及旋压机安全操作规程同时使用。

8.2 旋压前的准备8.2.1 检查坯料材质、标记以及坯料规格与“工艺流转检验卡”是否相符。

8.2.2 坯料焊缝及边缘需进行严格打磨与母材齐平。

8.2.3 按工艺规程正确选择模具切忌用错。

翻边机要调正压力轮轨迹曲线与相应的成形轮相一致。

8.2.4 旋压前要先试机几分钟,确认机械、冷压系统、电气系统完好,以备旋压。

8.3. 压鼓8.3.1 压鼓力对于一种给定厚度的材料应越小越好,以避免坯料厚度减薄及造成裂纹。

建议压鼓力控制在5-15Mpa,最大不能超过20Mpa8.3.2 压鼓要保证深度,不能压浅,也要避免过深。

另外要注意表面的光滑,最终要用样板严格验收。

8.4 翻边8.4.1 控制起弧点和翻边量,做到翻边前心中有数。

8.4.2 翻边返次根据熟练程度灵活掌握,不可急于求成,与不可时间太长,要胆大心细。

8.4.3 翻边过程中封头边缘产生裂纹,应停机返修。

如果继续翻边封头会产生错边。

8.4.4严格测外周长,控制正负偏差范围。

8.5 热处理8.5.1冷成形封头除不锈钢外,应成形后进行热处理,一般对20g、16MnR材料压鼓后要进行中间退火。

如果用户有特殊要求的,也要进行有关热处理。

8.5.2 退火温度建议为620-650,保温1-2小时,炉冷至300-400℃后出炉空冷,不允许直接空冷。

8.6 检验根据相关技术标准对成形封头进行几何尺寸、形状偏差、厚度减薄量等项目的检验。

9、检验和修复9.1封头的质量检验主要检查封头的表面状况、几何形状、尺寸。

对少量细微裂纹,人孔扳边处圆柱部分上距扳边圆弧起点大于5mm 处的裂口,经技术检查部门同意后,可进行修磨和补焊,修磨后的钢板厚度仍应在标准允许偏差范围内。

补焊后经表面无损检验合格,方可转下道工序。

编码:JYL技-01/11 版次:A 修改:1 页码:28/409.2 对于凸起凹陷疤痕,当其深度不超过板厚的10%且最大不超过1mm时,可将其磨光,并平滑过渡;深度超过时,应补焊磨光,补焊后处理同8.1条。

9.3 对薄板封头(D0/S ≥ 150)压制后出现个别鼓包可冷修或部分加热锤击修正;当封头的圆度超差,可用外长样板检查,用锤击校正,但锤击校正不能直接锤击工件,须用平锤或铁板垫起或木锤校正,有个别锤痕应磨光。

9.4 表面缺陷补焊后应进行无损检验。

9.5 封头的几何形状及尺寸偏差应符合GB/T25198-2010、GB/150-2011中的要求及产品生产图样中要求。

10.0锥体通用制做工艺适用范围;本标准制做的CHA锥体封头做出规定,对个别特例,需要协商。

本工艺引用标准GB/T25198-2010;椎体根据不同的夹角度分为,CHA(30°)CHA(45°)CHA(60°)10.1、锥体的下料及划线;10.1.1锥体的分瓣原则;a,尽量减少分瓣的数量,就是打头的次数。

b,考虑常规板材轧制的尺寸,以及运输条件,尽可能不采用定制板材。

c,考虑上模具的高度10.1.2原始坯料的计算。

1.R=d/2sin a/2 2 .d??=2?Rβ/360由式1.2.得出β=360sin a/2计算出R和β值后四周的加工余量,用计算机排版确定所有的钢板尺寸和数量。

大口和小口处各以一倍板厚的余量,板厚大于50mm的余量均为50mm,母线方向以1.5倍-2倍的板厚为余量。

该系数的调整办法是随着板厚增加而增加。

10.1.3:放样及切割a:样板制做,划线样板采用整张单片的形式,以内皮为基准,各尺寸误差不小于1mm,样板采用薄铁皮及油毡纸。

b:划线划线前核对材料材质,尺寸与标准是否相符,并确定复检合格,划出下料切割线以及锥瓣内皮展开尺寸线。

划线后核对弧长,对角线及母线长度,无误后打冲眼切割。

10.2、模具准备及设备的选择编码:JYL技-01/11 版次:A 修改:1 页码:29/40 10.2.1上模直径一般采用50mm-80mm带有R弧的棒料,长度一般是1000mm-3000mm的棒料,10.2.2下模具采用两根直径50mm-80mm,长度1500mm-3000mm的棒料,八字形摆放,下模具的夹角根据锥体尺寸参数和设备允许压制能力做适当的调整。

10.2.3设备的选择,根据板厚和锥体的尺寸选择不同的压机制做、10.3压制10.3.1制做准备,a,确认图纸,明确本工序的生产任务,认真看清图纸,阅读技术要求,有疑问及时向工艺员沟通。

b,大锥体超板厚和分瓣制做和薄壁椎体不同,厚板锥体要做立体样板,样板的弧长不小于单片弧长的1/3,样板采用大小口一体式,方便在压制过程中的对角线的尺寸。

10.3.3压制方法,采用冷点压制成型,从两端向中心交替压制,压制力量一定要均匀一致,压制过程中一定要经常用样板检测、单片尺寸检查,压制的锥瓣要用样板检测,再检查大小口的弧长、弦长、对角线及母线长,对角线和母线的允许误差为3-5mm10.4、划线(齐边)及切割两侧的坡口。
