热电阻传感器及其应用

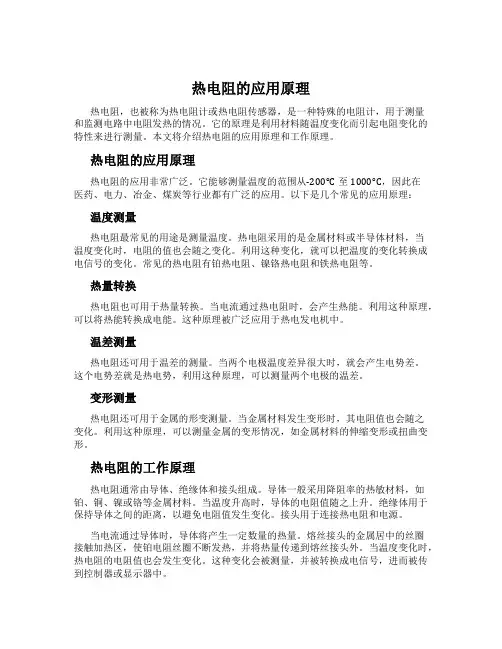

热电阻的应用原理
热电阻的应用原理热电阻，也被称为热电阻计或热电阻传感器，是一种特殊的电阻计，用于测量和监测电路中电阻发热的情况。
它的原理是利用材料随温度变化而引起电阻变化的特性来进行测量。
本文将介绍热电阻的应用原理和工作原理。
热电阻的应用原理热电阻的应用非常广泛。
它能够测量温度的范围从-200°C至1000°C，因此在医药、电力、冶金、煤炭等行业都有广泛的应用。
以下是几个常见的应用原理：温度测量热电阻最常见的用途是测量温度。
热电阻采用的是金属材料或半导体材料，当温度变化时，电阻的值也会随之变化。
利用这种变化，就可以把温度的变化转换成电信号的变化。
常见的热电阻有铂热电阻、镍铬热电阻和铁热电阻等。
热量转换热电阻也可用于热量转换。
当电流通过热电阻时，会产生热能。
利用这种原理，可以将热能转换成电能。
这种原理被广泛应用于热电发电机中。
温差测量热电阻还可用于温差的测量。
当两个电极温度差异很大时，就会产生电势差。
这个电势差就是热电势，利用这种原理，可以测量两个电极的温差。
变形测量热电阻还可用于金属的形变测量。
当金属材料发生变形时，其电阻值也会随之变化。
利用这种原理，可以测量金属的变形情况，如金属材料的伸缩变形或扭曲变形。
热电阻的工作原理热电阻通常由导体、绝缘体和接头组成。
导体一般采用降阻率的热敏材料，如铂、铜、镍或铬等金属材料。
当温度升高时，导体的电阻值随之上升。
绝缘体用于保持导体之间的距离，以避免电阻值发生变化。
接头用于连接热电阻和电源。
当电流通过导体时，导体将产生一定数量的热量。
熔丝接头的金属居中的丝圈接触加热区，使铂电阻丝圈不断发热，并将热量传递到熔丝接头外。
当温度变化时，热电阻的电阻值也会发生变化。
这种变化会被测量，并被转换成电信号，进而被传到控制器或显示器中。
不同的温度范围需要不同材料的热电阻，常用的材料有铂、镍铬、镍铝和铝电阻等。
总结热电阻是一种重要的测量工具。
它的应用范围广泛，能够测量不同介质的温度，并能够将热能转换成电能等，具有非常重要的意义。
热电阻温度传感器工作原理
热电阻温度传感器工作原理
热电阻温度传感器是一种利用材料电阻随温度变化的特性来测量温度的传感器。
它采用了热电效应的原理。
热电阻温度传感器通常由一段金属导线（例如铂、镍或铜）组成，该导线具有温度敏感性。
当导线被加热时，导线的电阻值会随之变化。
这是因为随着温度的上升，金属原子的振动增加，电阻的阻碍力也随之增加。
热电阻温度传感器将导线连接到一个测量电路中，电路中流过导线的电流可以测量电阻值的变化。
根据导线的电阻-温度特
性曲线，可以通过测量电阻值来确定当前的温度。
为了提高传感器的精度，热电阻温度传感器通常会使用一个精确的电流源来供电，并采用差分放大电路来减小温度变化对测量结果的影响。
此外，为了提高热响应速度，通常会将导线绕成螺旋形或灌注在芯片中，以增大导线的表面积。
需要注意的是，热电阻温度传感器的测量范围和精度受限于所使用的金属导线的特性和材料。
不同的导线材料有不同的温度测量范围和精度。
常见的热电阻材料包括铂（Pt100、Pt1000等）、镍（Ni100）和铜（Cu10）等。
总结起来，热电阻温度传感器工作原理是利用导线电阻随温度变化的特性，通过测量电阻值来确定温度。
根据导线材料不同，其测量范围和精度也有所不同。
铂热电阻传感器
铂热电阻传感器1. 简介铂热电阻传感器是一种用于测量温度的传感器。
它利用铂金材料的特性来实现对温度变化的准确测量。
铂热电阻传感器具有高精度、稳定性好、线性范围广等特点，被广泛应用于工业控制、科学实验、医疗设备等领域。
2. 工作原理铂热电阻传感器利用铂金的电阻随温度变化的特性来实现温度测量。
铂金是一种稳定性极高的材料，具有良好的线性特性和较低的温漂。
在常见的铂热电阻传感器中，常用的铂元件为PT100和PT1000两种。
PT100是指在0℃时，其电阻值为100欧姆。
PT1000则是指在0℃时，其电阻值为1000欧姆。
通常情况下，PT100更常见且使用较多。
当环境温度发生变化时，铂热电阻传感器内部的铂元件也会随之发生相应变化。
通过测量不同温度下的电阻值，可以得到温度与电阻之间的关系。
根据铂元件的特性曲线，可以将测得的电阻值转换为对应的温度值。
3. 特点和优势3.1 高精度铂热电阻传感器具有很高的精度，通常可达到0.1℃。
这使得它在需要高精度温度测量的场合中得到广泛应用，如实验室仪器、医疗设备等。
3.2 稳定性好由于铂金是一种稳定性极高的材料，铂热电阻传感器具有很好的长期稳定性。
它不容易受到环境因素的影响，能够长时间保持准确可靠的温度测量。
3.3 线性范围广铂热电阻传感器具有较宽的线性范围，在-200℃至800℃范围内都能够提供准确可靠的测量结果。
这使得它适用于各种温度变化较大的场合。
3.4 快速响应铂热电阻传感器响应速度较快，能够实时反映温度变化。
这使得它在需要实时监测温度的应用中非常重要，如工业生产过程控制、温度报警系统等。
4. 应用领域4.1 工业控制铂热电阻传感器广泛应用于工业控制领域，用于测量各种工艺过程中的温度。
例如，在化工厂中，铂热电阻传感器可以被安装在反应釜、管道等设备上，实时监测温度变化并进行控制。
4.2 科学实验在科学研究和实验室中，铂热电阻传感器也扮演着重要的角色。
它可以被用于测量实验室仪器的温度，如恒温槽、高温炉等。
安全检测与仪表课程热电阻式传感器
应用：点温、表面温度、温差、温场等测量 自动控制及电子线路的热补偿线路
热敏电阻的结构形式
构成：热敏探头、引线、壳体
热敏电阻外形
MF12型 NTC热敏电
学习查“铂热电阻分度表”
铂热电阻传感器
铂热电阻缺点：响应速度慢、容易破损、 难于测定狭窄位置的温度。
现逐渐使用能大幅度改善上述缺主要应用：钢铁、石油化工的各种工艺过程；纤 维等工业的热处理工艺；食品工业的各种自动装 置；空调、冷冻冷藏工业；宇航和航空、物化设 备及恒温槽
图2-24 MQN型气敏电阻结构及测量电路
MQN型气敏半导体器 件是由塑料底座、电 极引线、不锈钢网罩、 气敏烧结体以及包裹 在烧结体中的两组铂 丝组成。一组铂丝为 工作电极，另一组 （下图中的左边铂丝） 为加热电极兼工作电 极。
气敏电阻工作时必须加热到200300℃，其目的 是加速被测气体的化学吸附和电离的过程并烧去气敏 电阻表面的污物（起清洁作用）。
1、金属热电阻传感器
－200～+500℃范围的温度测量 特点：精度高、适于测低温。
2、半导体热敏电阻传感器
应用范围很广，可在宇宙航船、医学、工业及家用电 器等方面用作测温、控温、温度补偿、流速测量、液 面指示等。
1、金属热电阻传感器
工业广泛使用，－200～+500℃范围温度测量。 在特殊情况下，测量的低温端可达3.4K，甚至更 低，1K左右。高温端可测到1000℃。 温度测量的特点：精度高、适于测低温。 传感器的测量电路：经常使用电桥, 精度较高的 是自动电桥。 为消除由于连接导线电阻随环境温度变化而造成 的测量误差，常采用三线制和四线制连接法。

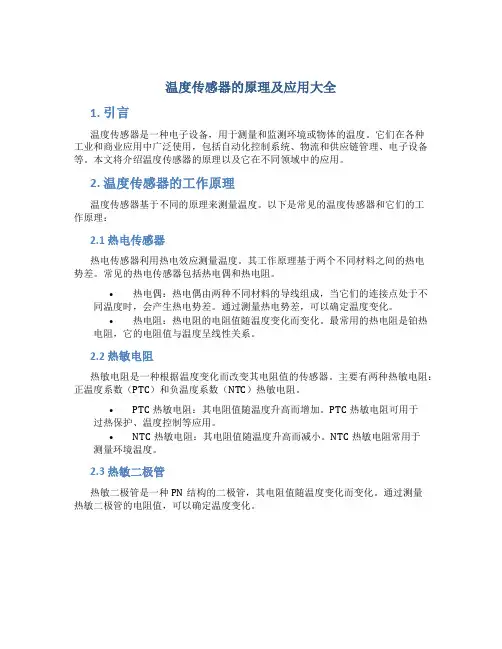

温度传感器的原理及应用大全
温度传感器的原理及应用大全1. 引言温度传感器是一种电子设备，用于测量和监测环境或物体的温度。
它们在各种工业和商业应用中广泛使用，包括自动化控制系统、物流和供应链管理、电子设备等。
本文将介绍温度传感器的原理以及它在不同领域中的应用。
2. 温度传感器的工作原理温度传感器基于不同的原理来测量温度。
以下是常见的温度传感器和它们的工作原理：2.1 热电传感器热电传感器利用热电效应测量温度。
其工作原理基于两个不同材料之间的热电势差。
常见的热电传感器包括热电偶和热电阻。
•热电偶：热电偶由两种不同材料的导线组成，当它们的连接点处于不同温度时，会产生热电势差。
通过测量热电势差，可以确定温度变化。
•热电阻：热电阻的电阻值随温度变化而变化。
最常用的热电阻是铂热电阻，它的电阻值与温度呈线性关系。
2.2 热敏电阻热敏电阻是一种根据温度变化而改变其电阻值的传感器。
主要有两种热敏电阻：正温度系数（PTC）和负温度系数（NTC）热敏电阻。
•PTC热敏电阻：其电阻值随温度升高而增加。
PTC热敏电阻可用于过热保护、温度控制等应用。
•NTC热敏电阻：其电阻值随温度升高而减小。
NTC热敏电阻常用于测量环境温度。
2.3 热敏二极管热敏二极管是一种PN结构的二极管，其电阻值随温度变化而变化。
通过测量热敏二极管的电阻值，可以确定温度变化。
3. 温度传感器的应用3.1 工业自动化在工业自动化系统中，温度传感器用于监测和控制各种设备和过程。
以下是几个常见的应用场景： - 温度控制：温度传感器可以测量设备或工艺中的温度，并根据预定的温度范围自动控制设备的运行，确保温度维持在安全和稳定的范围内。
- 物料监测：温度传感器可用于检测和监测物料的温度，例如液体、气体等。
这对于生产线上的工艺控制和质量监控至关重要。
- 环境监测：温度传感器可用于监测工厂、仓库、办公室等环境中的温度变化，以确保工作环境的舒适性和安全性。
3.2 环境气象在气象领域，温度传感器用于测量空气和土壤的温度。
《化学实验室中的传感器应用》
化学实验室中的传感器应用传感器是现代科学实验中不可或缺的重要工具。
在化学实验室中，传感器的应用已经渗透到了各个领域，它们能够快速、准确地检测和监测实验过程中的各种物理和化学参数，大大提高了实验的准确性和效率。
本文将以实际工作经验为基础，介绍几种在化学实验室中常用的传感器及其应用。
一、温度传感器温度是化学反应过程中最重要的参数之一。
温度传感器可以实时监测反应体系的温度变化，确保实验在适宜的温度条件下进行。
在化学实验室中，常用的温度传感器有热电偶、热电阻和温度计等。
热电偶是一种非接触式温度传感器，具有响应速度快、测量范围广等优点，适用于高温环境的测量。
热电阻则是一种接触式温度传感器，具有测量精度高、稳定性好等特点，适用于常温环境的测量。
温度计则是一种直接显示温度的传感器，操作简单，但测量范围和精度相对较低。
二、压力传感器在化学实验中，压力的变化往往与反应速率、产物等密切相关。
压力传感器可以实时监测实验体系中的压力变化，为研究者提供重要数据。
在化学实验室中，常用的压力传感器有气压计、压力表和压力传感器等。
气压计主要用于测量大气压力，而压力表则用于测量容器内的压力。
压力传感器则可以实现对微小压力的精确测量，适用于各种实验场景。
三、液位传感器在化学实验中，液体的体积和液位的变化常常需要实时监测。
液位传感器可以准确测量容器内的液位高度，确保实验的安全性和准确性。
在化学实验室中，常用的液位传感器有浮球式液位传感器、超声波液位传感器和磁翻板液位传感器等。
浮球式液位传感器通过浮球的浮沉来控制液位的测量，结构简单，但测量范围有限。
超声波液位传感器则利用超声波的传播速度来测量液位，具有测量范围广、精度高等优点。
磁翻板液位传感器则通过磁性翻板的翻转来测量液位，具有结构稳定、可靠性好等特点。
四、气体传感器在化学实验中，气体的性质和浓度对实验结果具有重要影响。
气体传感器可以实时监测实验体系中的气体成分和浓度，为研究者提供重要参考。
热电阻传感器原理及应用
热电阻传感器原理及应用热电阻传感器是一种常用的温度传感器，它利用了电阻与温度之间的线性关系，通过电阻值的变化来测量温度。
热电阻传感器的原理基于材料的温度系数，主要应用于温度测量领域。
热电阻传感器的工作原理是通过测量材料的电阻值来计算温度。
一般情况下，热电阻传感器由材料导线和一个电阻元件组成。
材料导线通常由铂金属制成，铂金属具有较高的电阻温度系数，对温度变化非常敏感。
而电阻元件则是由这种材料制成的具有特定形状和尺寸的电阻器。
当热电阻传感器暴露在环境中时，热电阻传感器的电阻值将随着温度的变化而改变。
根据温度和电阻值之间的线性关系，可以通过测量电阻值来推断温度。
热电阻传感器的应用非常广泛。
在工业领域中，热电阻传感器被广泛用于测量不同物体或介质的温度，如液体、气体、固体等。
例如，在食品加工过程中，热电阻传感器可以用于监测食物的加热过程，以控制和调节加热温度。
此外，在化工厂、电力厂和石油行业中，热电阻传感器也被用于监测设备和管道的温度，以确保设备的正常运行。
在医疗领域中，热电阻传感器也发挥着重要作用。
例如，在体温计中，热电阻传感器被用于测量人体的体温。
通过测量人体内的温度，可以判断人体的健康状况。
此外，热电阻传感器还广泛应用于气象观测和环境监测中。
在气象观测中，热电阻传感器可以用于测量大气温度，以研究天气变化和气候。
在环境监测中，热电阻传感器可以用于测量土壤温度、水温等，以帮助监测环境的变化和影响。
总结起来，热电阻传感器是一种常见的温度传感器，利用电阻与温度之间的线性关系来测量温度。
其工作原理是通过测量材料的电阻值来计算温度。
热电阻传感器在工业、医疗、气象等领域都有广泛的应用，可以用于测量不同物体或介质的温度。
它的应用范围广泛，为我们提供了温度测量和控制的重要工具。
耐高温的温度传感器
耐高温的温度传感器耐高温的温度传感器概述温度传感器是一种常见的测量和监测设备，用于测量和监控物体的温度。
在许多工业和非工业应用中，需要使用能够承受高温的温度传感器。
耐高温的温度传感器可以在高温环境下保持稳定工作，确保准确的温度测量和监测。
本文将介绍耐高温的温度传感器的原理、应用和相关技术。
一、耐高温温度传感器的原理耐高温温度传感器根据不同的工作原理可以分为多种类型，常见的有热电偶、热电阻、红外温度传感器等。
以下将介绍几种常见的耐高温温度传感器原理：1. 热电偶：热电偶是一种基于热电效应的温度传感器。
它由两种不同金属或合金构成的导线组成，当两个导线连接处存在温差时，会产生电动势，从而测量温度。
热电偶具有耐高温、快速响应、线性输出等特点，常用于高温熔炉、热处理等工业场合。
2. 热电阻：热电阻是基于电阻与温度之间的关系来测量温度的传感器。
常见的热电阻材料有铂、镍、铜等。
在高温环境下，铂热电阻是最常用的一种。
热电阻具有较高的准确性和稳定性，适用于高温炉、烟道测量等场合。
3. 红外温度传感器：红外温度传感器通过测量物体辐射的红外辐射来确定温度。
它适用于许多高温工作环境，例如玻璃窑、钢铁冶炼等。
红外温度传感器具有非接触、快速响应、避免污染等特点。
二、耐高温温度传感器的应用耐高温的温度传感器广泛应用于以下领域：1. 工业领域：耐高温温度传感器在许多工业过程中起着至关重要的作用。
例如，在炼油、化工、钢铁等行业，需要测量和监控高温反应器、高温熔炉、高温煅烧等过程中的温度变化，以确保生产的安全性和质量。
2. 能源领域：耐高温温度传感器也被广泛应用于能源行业，例如燃气轮机、核电站等。
在这些领域，需要测量高温涡轮进气口、高温涡轮排气口等处的温度，以监测设备的运行状态。
3. 汽车行业：在汽车发动机等部件中，由于高温环境的存在，常常需要使用高温传感器来测量和监测各种液体和气体的温度。
这些数据对发动机的性能和耐久性具有重要影响。
热电阻传感器的原理与应用
热电阻传感器的原理与应用1. 热电阻传感器的基本原理热电阻传感器是一种测量温度变化的电子器件，工作原理基于热电效应。
它是利用材料在温度变化时电阻值发生变化的特性来实现温度测量的。
1.1 热电效应热电效应是指当两个不同材料的接触点处于不同温度时，会产生电势差的现象。
根据热电效应的不同，热电阻传感器分为两种类型：正热电阻和负热电阻。
1.2 热电阻的工作原理热电阻传感器的核心部分是一个由热敏材料制成的温度传感器。
当该热敏材料受到温度变化影响时，其电阻值也会随之变化。
热电阻通常采用金属或半导体材料，在不同温度下具有不同的电阻温度特性曲线。
2. 热电阻传感器的优点和应用热电阻传感器具有以下几个优点：•宽温度测量范围：热电阻传感器能够测量的温度范围较广，通常可达-200℃至+600℃。
•高精度：热电阻传感器具有较高的测温精度，通常可达0.1℃。
•可靠性高：热电阻传感器结构简单，稳定性好，寿命长。
•响应速度快：热电阻传感器对温度变化的响应速度较快。
2.1 热电阻传感器的应用领域热电阻传感器在许多领域中得到广泛应用，包括但不限于：•工业自动化：热电阻传感器可用于控制和监测工业过程中的温度，如燃烧控制、炉温监测等。
•汽车工业：热电阻传感器可用于发动机温度、冷却液温度等的监测。
•医疗仪器：热电阻传感器可用于体温计、输液设备等的温度监测。
•家用电器：热电阻传感器可用于电饭煲、空调等家电产品的温度控制。
3. 热电阻传感器的特性和选型热电阻传感器的特性包括温度测量范围、精度、响应时间、尺寸、材料等。
3.1 温度测量范围不同型号的热电阻传感器具有不同的温度测量范围，选择适合实际应用的温度范围的传感器很重要。
3.2 精度热电阻传感器的精度直接影响温度测量的准确性，通常以温度差或百分比来表示。
3.3 响应时间热电阻传感器的响应时间是指它从接收温度变化到输出信号变化的时间间隔。
在高速测量要求的应用中，选择响应时间较短的传感器更合适。
热电阻温度传感器测量原理
热电阻温度传感器测量原理及使用方法
热电阻温度传感器是一种常用的温度传感器，它通过利用材料温
度变化产生的电阻变化来测量温度。
下面介绍一下热电阻温度传感器
的测量原理和使用方法。
热电阻温度传感器采用的是热电效应来测量温度。
它利用热电效
应原理，在热电偶的两端产生电势差，电势差的大小与温度差成正比。
热电阻与热电偶的不同之处在于，热电阻利用了材料的电阻随温度变
化的特性，通过测量材料的电阻值来推算温度。
热电阻温度传感器的工作原理如下：当温度变化时，热电阻材料
的电阻值也随之变化。
温度升高时，电阻值会增加；温度降低时，电
阻值会减少。
给定一个电流，通过检测材料的电阻值变化，就可以测
量出温度的变化。
这就是热电阻温度传感器的测量原理。
热电阻温度传感器的使用方法也很简单。
首先，需要将热电阻安
装在被测物体上，并保证与被测物体完全接触。
接着，将热电阻接在
检测电路中，并给定一个电流。
最后，通过检测电路的输出值，就可
以推算出被测物体的温度。
总之，热电阻温度传感器是一种可靠、准确的温度传感器，具有
测量范围宽、稳定性好、响应快等特点。
在实际应用中，需要根据被
测物体的特性选择合适的温度传感器，并严格按照使用方法来操作和
维护。
第二章 热电阻传感器[2]
![第二章 热电阻传感器[2]](https://img.taocdn.com/s3/m/0da107d3240c844769eaeec0.png)
第二章热电阻传感器热电阻传感器主要用于测量温度及与温度有关的参量。
在工业上，它被广泛用来测量0200~960C -范围内的温度。
热电阻按性质不同，可分为金属热电阻和半导体热电阻两类。
前者仍称为热电阻，而后者的灵敏度比前者高十几倍以上，又称为热敏电阻。
第一节 热电阻一、常用热电阻在金属中，载流子为自由电子，当温度升高时，虽然自由电子数目基本不变（当温度变化范围不是很大时），但每个自由电子的动能将增加，因而在一定的电场作用下，要使这些杂乱无章的电子作定向运动就会遇到更大的阻力，导致金属电阻值随温度的升高而增加。
热电阻就要是利用电阻随温度升高而增大这一特性来测量温度的。
目前较为广泛应用的热电阻材料是铂、铜、镍、铁和铑铁合金等，而常用的是铂、铜，他们的电阻温度系数在33~610/C -︒⨯范围内。
作为测温用的热电阻材料，希望具有电阻温度系数大、线性好、性能稳定、使用温度范围宽、加工容易等特点。
在铂、铜中，铂的性能最好，采用特殊的0200~960C -；铜电阻价廉并且线性较好，但温度高易氧化，故只适用于温度较低050~150C -+的环境中，目前已逐渐被铂电阻所取代。
（一）、铂热电阻铂材料的优点为：物理、化学性能极为稳定尤其是耐氧化能力很强，并且在很宽的温度范围内（1200℃以下）均可保持上述特性；易于提纯，复制性好，有良好的工艺性，可以制成极细的铂丝或极薄的铂箔；电阻率较高。
缺点是：电阻温度系数较小；在还原介质中工作时易被沾污变脆；价格较高。
铂热电阻的阻值与温度的关系近似线性，其特性方程为当-200℃≤t ≤0℃时： 230R 1(100)t R At Bt C t t ⎡⎤=+++-⎣⎦（2–1） 当0℃≤t ≤960℃时： 20R (1)t R At Bt =++ （2–2）式中R t ——温度为t ℃时铂热电阻的阻值，单位为Ω；0R ——温度为0℃时铂热电阻的阻值，单位为Ω；A 、B 、C ——温度系数，它们的数值分别为3023.9080210(1/)A C -=⨯，705.80210(1/)B C -=-⨯，12044.2735010(1/)C C -=-⨯。
热电阻应用
热电阻传感器在生活当中的应用——在热水器，冰箱，电饭锅等电器中的应用在我们的日常生活当中，温度控制时时刻刻都存在着。
在热水器中打一杯热水，热水温度的控制就需要温度传感器；夏天冰箱里的食物清凉可口而且不易变质，冰箱里的温度控制也需要温度传感器；感冒发烧时测体温用的体温计也是需要温度传感器的帮忙；还有生活中其他的东西很多都需要温度控制，温度测量元件的帮助。
一、热电阻既然，热电阻在我们生活中是如此的重要，我们首先要了解其工作原理。
热电阻，主要是利用电阻随温度升高而增大这一特性来测量温度的。
热电阻是中低温区最常用的一种温度检测器。
它的主要特点是测量精度高，性能稳定。
其中铂热电阻的测量精确度是最高的，它不仅广泛应用于工业测温，而且被制成标准的基准仪。
金属热电阻的感温元件有石英套管十字骨架结构，麻花骨架结构得杆式结构等。
金属热电阻常用的感温材料种类较多，最常用的是铂丝。
工业测量用金属热电阻材料除铂丝外，还有铜、镍、铁、铁—镍、钨、银等。
薄膜热电阻是利用电子阴极溅射的方法制造，可实现工业化大批量生产。
其工作原理是，温度升高，金属内部原子晶格的振动加剧，从而使金属内部的自由电子通过金属导体时的阻碍增大，宏观上表现出电阻率变大，电阻值增加，我们称其为正温度系数，即电阻值与温度的变化趋势相同。
热电阻的结构和分类：按其结构类型来分，热电阻有普通型、铠装型、薄膜型等。
普通型热电阻由感温元件(金属电阳丝）、支架、引线、保护套管及接线盒等基本部分组成。
为避免电感分量，热电阻丝常采用双线并绕，制成无感电阻。
1、感温元件(金属电阻丝)由于铂的电阻率较大，而且相对机械强度较大，通常铂丝的直径在（0.03~0.07）mrn±0.005mm。
可单层绕制，若铂丝太细、电阻体可做得小，但强度低，若铂丝粗，虽强度大，但电阻体积大了，热惰性也大，成本高。
由于铜的机械强度较低，电阻丝的直径需较大，一般为0.1mm±0.005mm的漆包铜线或丝包线分层绕在骨架上，并涂卜绝缘漆而成。
热电阻传感器的工作原理
热电阻传感器的工作原理
热电阻传感器是一种温度测量传感器，它基于材料的温度变化对电阻值的影响进行温度检测。
其工作原理可以概括为：
1. 基本原理：热电阻传感器利用材料电阻随温度变化的特性，通过测量电阻值来推断温度的变化。
2. 物理机制：热电阻传感器通常是由金属或半导体材料制成的，这些材料具有随温度变化而改变的电阻特性。
当材料受到温度变化时，材料的电阻值也会发生对应的变化。
3. 温度-电阻特性：不同材料对温度的响应不同，但通常情况下，材料的电阻值会随着温度的升高而增加，或者随着温度的降低而减小。
这种温度-电阻的关系可以通过特定的公式或者
查找表来表示。
4. 电路连接：热电阻传感器通常被连接到一个测量电路中，这个电路通过读取传感器的电阻值来推断温度的变化。
电路会提供所需的电流或电压供给到传感器上，并测量传感器两端的电压或电流值，进而推算出传感器的电阻值。
5. 温度测量：通过将传感器的电阻值与已知的温度-电阻关系
进行比较，可以推算出当前的温度。
这可以利用已知的校准数据或者热电阻传感器的特性曲线来实现。
总结起来，热电阻传感器通过测量材料电阻值与温度的关系，利用已知的电阻-温度特性来推算出环境温度。
热电阻传感器是利用导体的电阻随温度变化的特性
热电阻传感器是利用导体的电阻随温度变化的特性，对温度和温度有关的参数进行检测的装置。
热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。
大多数热电阻在温度升高1℃时电阻值将增加0.4% ~ 0.6%。
热电阻大都由纯金属材料制成，目前应用最多的是铂和铜，此外，现在已开始采用镍、锰和铑等材料制造热电阻。
热电阻传感器主要是利用电阻值随温度变化而变化这一特性来测量温度及与温度有关的参数。
在温度检测精度要求比较高的场合，这种传感器比较适用。
目前较为广泛的热电阻材料为铂、铜、镍等，它们具有电阻温度系数大、线性好、性能稳定、使用温度范围宽、加工容易等特点。
用于测量-200℃～+500℃范围内的温度。
并且随着科技的发展热电阻传感器的测温范围也随着扩展，低温方面已成功地应用于 1 ~ 3K的温度测量中，高温方面也出现了多种用于1000 ~ 1300℃的热电阻传感器。
光敏二极管是将光信号变成电信号的半导体器件。
它的核心部分也是一个PN结，和普通二极管相比，在结构上不同的是，为了便于接受入射光照，PN结面积尽量做的大一些，电极面积尽量小些，而且PN结的结深很浅，一般小于1微米。
光敏二极管是在反向电压作用之下工作的。
没有光照时，反向电流很小（一般小于0.1微安），称为暗电流。
当有光照时，携带能量的光子进入PN结后，把能量传给共价键上的束缚电子，使部分电子挣脱共价键，从而产生电子---空穴对，称为光生载流子。
它们在反向电压作用下参加漂移运动，使反向电流明显变大，光的强度越大，反向电流也越大。
这种特性称为“光电导”。
光敏二极管在一般照度的光线照射下，所产生的电流叫光电流。
如果在外电路上接上负载，负载上就获得了电信号，而且这个电信号随着光的变化而相应变化。
光敏二极管、光敏三极管是电子电路中广泛采用的光敏器件。
光敏二极管和普通二极管一样具有一个PN结，不同之处是在光敏二极管的外壳上有一个透明的窗口以接收光线照射，实现光电转换，在电路图中文字符号一般为VD。
温度传感器的测温范围及应用条件
温度传感器的测温范围及应用条件温度传感器是一种测量环境温度的设备，根据工作原理不同，其测温范围和应用条件也有所不同。
下面将针对几种常见的温度传感器进行介绍。
1. 热电阻温度传感器热电阻温度传感器利用热电阻材料的电阻随温度的变化特性来测量温度。
常见的热电阻材料有铂、铜、镍等。
其中，铂热电阻是最常用的材料之一，其测温范围通常为-200至+1000。
应用条件要求传感器与被测体保持良好的接触，避免外部介质或辐射对温度测量的影响。
2. 热敏电阻温度传感器热敏电阻温度传感器利用热敏电阻材料的电阻随温度的变化特性来测量温度。
常见的热敏电阻材料有氧化铁、氧化铜等。
热敏电阻的测温范围较狭窄，一般介于-50至+200之间。
应用条件要求传感器与被测体的表面充分接触，并保持稳定。
3. 热电偶温度传感器热电偶温度传感器是一种利用两个不同金属在不同温度下产生的热电势来测量温度的设备。
常见的热电偶材料有铂铑合金（Pt-Rh）、铜镍合金等。
热电偶的测温范围广，可以达到-200至+2300。
应用条件要求传感器的接点与被测体紧密结合，以确保精确的温度测量。
4. 红外线温度传感器红外线温度传感器是一种利用物体辐射的红外能量来测量温度的设备。
它可以在无需接触被测体的情况下进行测温。
红外线温度传感器的测温范围和精度根据不同的型号和应用场景而有所不同。
例如，一般工业应用中的红外线温度传感器可以测量-40至+550范围内的温度。
应用条件要求传感器与被测体之间没有遮挡物，以保证红外辐射能够准确地被探测到。
需要注意的是，不同温度传感器的测温范围和应用条件也会受到传感器本身的性能和精度等因素的影响。
因此，在选择和使用温度传感器时，需要对具体的应用场景和要求进行综合考虑，以确保测量结果的准确性和可靠性。
热电偶温度传感器
热电偶温度传感器热电阻温度传感器是利用导体或半导体的电阻值随温度变化而变化的原理进行测温的一种传感器温度计。
热电阻温度传感器分为金属热电阻和半导体热敏电阻两大类。
热电阻广泛用于测量—200～+850°C范围内的温度，少数情况下，低温可测至1K，高温达1000°C。
热电阻传感器由热电阻、连接导线及显示仪表构成，热电阻也可以与温度变送器连接，将温度转换为标准电流信号输出。
用于制造热电阻的材料应具有尽可能大和稳定的电阻温度系数和电阻率，输出呈线性，物理化学性能稳定，复线性好等。
目前最常用的热电阻有铂热电阻和铜热电阻。
目录工作方式优点选型资料影响测量的因素工作方式热电阻是把温度变化转换为电阻值变化的一次元件，通常需要把电阻信号通过引线传递到计算机掌控装置或者其它一次仪表上。
工业用热电阻安装在生产现场，与掌控室之间存在肯定的距离，因此热电阻的引线对测量结果会有较大的影响。
国标热电阻的引线重要有三种方式1二线制：在热电阻的两端各连接一根导线来引出电阻信号的方式叫二线制：这种引线方法很简单，但由于连接导线必定存在引线电阻r，r大小与导线的材质和长度的因素有关，因此这种引线方式只适用于测量精度较低的场合2三线制：在热电阻的根部的一端连接一根引线，另一端连接两根引线的方式称为三线制，这种方式通常与电桥配套使用，可以较好的除去引线电阻的影响，是工业过程掌控中的最常用的。
3四线制：在热电阻的根部两端各连接两根导线的方式称为四线制，其中两根引线为热电阻供给恒定电流I，把R转换成电压信号U，再通过另两根引线把U引至二次仪表。
可见这种引线方式可完全除去引线的电阻影响，重要用于高精度的温度检测。
热电阻采纳三线制接法。
采纳三线制是为了除去连接导线电阻引起的测量误差。
这是由于测量热电阻的电路一般是不平衡电桥。
热电阻作为电桥的一个桥臂电阻，其连接导线（从热电阻到中控室）也成为桥臂电阻的一部分，这一部分电阻是未知的且随环境温度变化，造成测量误差。
热电阻温度传感器原理、测温范围和测量电路
热电阻温度传感器原理、测温范围和测量电
路
原理：金属导体或半导体电阻值与温度呈肯定函数关系。
工业上常用的热电阻为铂电阻和铜电阻。
一般用于中低温度的测量。
（1）铂电阻：测温范围-200~850° Ｃ
优点：精度高、性能牢靠、抗氧化性好、物理化学性能稳定。
它除作为一般工业测量元件外，还可作为标准器件。
缺点：电阻温度系数小，电阻与温度呈非线性，高温下不宜在还原介质中使用。
分度号为Pt100，意为0℃时的电阻为R0=100Ω。
（2）铜电阻：测温范围-50~150
优点：电阻值与温度之间基本为线性关系，电阻温度系数大，且材料易提纯，价格廉价。
缺点：电阻率低，易氧化。
分度号为Cu100 ，意为0℃时的电阻为R0=100Ω。
（3）测量电路
热电阻温度计主要由热电阻传感器、电阻测量桥路、显示仪表及连接导线所组成。
为了消退导线电阻对温度测量的影响，一般为三线制接法。
三线制热电阻测量电路如上图所示，其中左边Rt为热电阻，R1、R2、R3为电阻桥臂，Rr为导线电阻，G是电位计。
当电
位计G指针位于中间时，电桥平衡，此时可得：(Rt+Rr)R2=(R1+Rr)R3于是得到热电阻：
若使R2=R3，Rt=R1，说明此种接法导线电阻Rr对热电阻的测量无影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械工程测试技术作业
电阻式传感器的应用
姓名：李永贤
班级：机械设计制造及其自动化13-1班
学号：20131129
热电阻传感器及其应用摘要：热电阻传感器适用于温度检测要求较高的场合。
介绍了金属热电阻和热敏热电阻传感器的工作原理、分类、结构及应用。
新技术革命的到来，世界开始进入信息时代。
在利用信息的过程中，首先要解决的就是要获取准确可靠的信息，而传感器是获取自然和生产领域中信息的主要途径与手段。
传感器早已渗透到诸如工业生产、宇宙开发、海洋探测、环境保护、资源调查、医学诊断、生物工程、甚至文物保护等等极其之泛的领域。
可以毫不夸张地说，从茫茫的太空，到浩瀚的海洋，以至各种复杂的工程系统，几乎每一个现代化项目，都离不开各种各样的传感器。
热电阻传感器主要是利用电阻值随温度变化而变化这一特性来测量温度及与温度有关的参数。
在温度检测精度要求比较高的场合，这种传感器比较适用。
热电阻传感器具有电阻温度系数大、线性好、性能稳定、使用温度范围宽、加工容易等特点。
用于测量-200℃～+500℃范围内的温度。
1 工作原理
在金属中，载流子为自由电子，当温度升高时，虽然自由电子数目基本不变（当温度变化范围不是很大时），但每个自由电子的动能将增加，因而在一定的电场作用下，要使这些杂乱无章的电子作定向运动就会遇到更大的阻力，导致金属电阻值随温度的升高而增加。
热电阻就要是利用电阻随温度升高而增大这一特性来测量温度的。
热
敏电阻是一种新型的半导体测温元件。
半导体中参加导电的是载流子，由于半导体中载流子的数目远比金属中的自由电子数目少得多，所以它的电阻率大。
随温度的升高，半导体中更多的价电子受热激发跃迁到较高能级而产生新的电子—空穴对，因而参加到电的载流子数目增加了，半导体的电阻率也就降低了（电导率增加）。
因为载流子数目随温度上升按指数规律增加，所以半导体的电阻率也就随温度上升按指数规律下降。
热敏电阻正是利用半导体这种载流子数随温度变化而变化的特性制成的一种温度敏感元件。
当温度变化1℃时，某些半导体热敏电阻的阻值变化将达到（3～6）%。
在一定条件下，根据测量热敏电阻值的变化得到温度的变化。
2 分类
热电阻传感器按不同的分类方式可以分为多种。
按材料分，热电阻传感器可分为金属热电阻式和半导体热电阻式两大类，前者简称热电阻，后者简称热敏电阻。
按结构分，普通型热电阻、锴装热电阻、薄膜热电阻。
按用途分，工业用热电阻、精密标准电阻。
以下是按照第一类来介绍热电阻传感器。
2.1 热电阻的结构
普通型热电阻由感温元件（金属电阻丝）、支架、引出线、保护套管及接线盒等基本部分组成。
为避免电感分量，热电阻丝常采用双线并绕，制成无感电阻。
1、感温元件（金属电阻丝）
由于铂的电阻率较大，而且相对机械强度较大，通常铂丝的直径在0.03～0.07㎜±0.005㎜之间。
可单层绕制，若铂丝太细，电阻体可做的小，但强度低；若铂丝粗，虽强度大，但电阻体积大了，热惰性也大，成本高。
由于铜的机械强度较低，电阻丝的直径需较大。
一般为（0.1±0.005）㎜的漆包铜线或丝包线分层绕在骨架上，并涂上绝缘漆而成。
由于铜电阻的温度低，故可以重叠多层绕制，一般多用双绕法，即两根丝平行绕制，在末端把两个头焊接起来，这样工作电流从一根热电阻丝进入，从另一根热电阻丝反向出来，形成两个电流方向相反的线圈，其磁场方向相反，产生的电感就互相抵消，故又称无感绕法。
这种双绕法也有利于引线的引出。
2、骨架
热电阻是绕制在骨架上的，骨架是用来支持和固定电阻丝的。
骨架应使用电绝缘性能好，高温下机械强度高，体膨胀系数小，物理化学性能稳定对热电阻丝无污染的材料制造，常用的是云母、石英、陶瓷、玻璃及塑料等。
3、引线
引线的直径应当比热电阻丝大几倍，尽量减少引线的电阻，增加引线的机械强度和连接的可靠性，对于工业用的铂热电阻，一般采用1㎜的银丝作为引线。
对于标准的铂热电阻则可采用0.3㎜的铂丝作为引线。
对于铜热电阻则常用0.5㎜的铜线。
在骨架上绕制好热电阻
丝，并焊好引线之后，在其外面加上云母片进行保护，在装入外保护套管，并和接线盒或外部导线相连接，即得到热电阻传感器。
2.2热敏电阻传感器
热敏电阻是一种利用半导体的电阻值随温度显著变化的特性制成，由金属氧化物和化合物按不同的配方比例烧结的敏感元件。
优点：热敏电阻的温度系数比金属大（4～9倍）；电阻率大，体积小，热惯性小，适于测量点、表面温度及快速变化的温度；结构简单、机械性能好。
缺点：线性度较差，复现性和互换性较差。
2.2.1 分类
热敏电阻按照其温度系数可分为负温度系数热敏电阻（NTC）和正温度系数热敏电阻（PTC）两的类。
所谓正温度系数是指电阻的变化趋势与温度的变化趋势相同；所谓负温度系数是指温度上升时，电阻值反而下降的变化特性。
1、NTC热敏电阻
NTC热敏电阻研制的较早，也较成熟。
最常见的是由金属氧化物组成的。
如锰、钴、铁、镍、铜等多种氧化物混合烧结而成，其标辰阻值（25℃）视氧化物的比例，可以从0.1Ω至几兆欧范围内选择。
2、PTC热敏电阻
典型的PTC热敏电阻通常是在钛酸钡中掺入其他金属离子，以
改变其温度系数和临界点温度。
它的温度—电阻特性呈非线性，如图2-7着的曲线4所示。
它在电子线路中多起限流、保护作用。
当流过PTC的电流超过一定限度或PTC个感受到的温度超过一定限度时，其电阻值突然增大。
例如，电视机显像管的消磁线圈上就串联了一只PTC热敏电阻。
大功率的PTC型陶瓷热电阻还可以用于电热暖风机。
当PTC的体温达到设定值（例如210℃）时，PTC的阻值急剧上升，流过PTC的电流减小，使暖风机的温度基本恒定于设定值上，提高
了安全性。
近年来还研制出掺有大量杂质的Si单晶PTC。
它的电阻变化接
近向性，其最高工作温度上限约为140℃左右。
2.2.2 结构及外形
热敏电阻可根据使用要求封装加工成各种形状的探头，如圆片型、柱型、珠型、铠装型、薄膜型、厚膜型等，如图2.2-2所示。
图2.2-2 热敏电阻的外形、结构及符号
a) 圆片型热敏电阻b）柱型热敏电阻c）珠型热敏电阻d）铠装型e）厚膜型f）
参考文献
1 黄素逸．动力工程现代测试技术.华中科技大学出版社，2001
2 王芳．热电阻式温度传感器的测温原理与应用．黑龙江冶金，2007（2）：33~35
3 刘振全，王汉芝．金属热电阻温度传感器在多路温度监控系统中的应用．传感器世界，2006（12）
4 张志刚，胡胜川．工业过程温度测量－热电偶热电阻温度传感器的主要技术指标．医药工程设计杂志，2005（3）:37~40
5 唐新平，赵金，万椒芸．温度信号采集处理及控制系统设计．自动化与仪器仪表，2000，20(5)：12—14。
