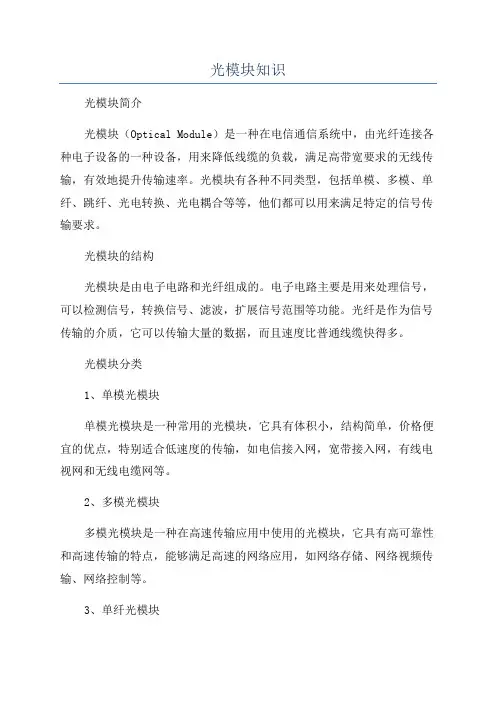

光模块简介
光模块（Optical Module）是一种在电信通信系统中，由光纤连接各种电子设备的一种设备，用来降低线缆的负载，满足高带宽要求的无线传输，有效地提升传输速率。
光模块有各种不同类型，包括单模、多模、单纤、跳纤、光电转换、光电耦合等等，他们都可以用来满足特定的信号传输要求。
光模块的结构
光模块是由电子电路和光纤组成的。
电子电路主要是用来处理信号，可以检测信号，转换信号、滤波，扩展信号范围等功能。
光纤是作为信号传输的介质，它可以传输大量的数据，而且速度比普通线缆快得多。
光模块分类
1、单模光模块
单模光模块是一种常用的光模块，它具有体积小，结构简单，价格便宜的优点，特别适合低速度的传输，如电信接入网，宽带接入网，有线电视网和无线电缆网等。
2、多模光模块
多模光模块是一种在高速传输应用中使用的光模块，它具有高可靠性和高速传输的特点，能够满足高速的网络应用，如网络存储、网络视频传输、网络控制等。
3、单纤光模块。
10分钟讲懂光模块
10分钟讲懂光模块
光模块是指集成了光学元件和电子元件的模块，用于光通信、光测量和光电传感等领域。
光模块通常包括光源、光调制器、光检测器、光耦合器、光滤波器、光放大器等组件，其作用是将光信号转换为电信号或者将电信号转换为光信号。
首先，光源是光模块的重要组成部分，它可以是激光二极管、LED等，用来产生光信号。
光源的稳定性和功率输出对光模块的性能有重要影响。
其次，光调制器用来调制光信号，常见的有电吸收调制器、电吉他吸收调制器等，通过改变光的强度或频率来传输信息。
光检测器则负责将光信号转换为电信号，常见的有光电二极管、光电探测器、光电倍增管等，其灵敏度和响应速度对光模块的性能至关重要。
光耦合器用来将光信号传输到光纤或者其他光学器件中，有效地耦合光源和光纤，保证光信号的传输效率和质量。
此外，光滤波器和光放大器等组件也在光模块中扮演重要角色，用来过滤特定波长的光信号或者增强光信号的强度。
总的来说，光模块通过集成光学元件和电子元件，实现了光信号的调制、传输和检测，广泛应用于光通信、光测量和光电传感等领域，是现代光学技术中不可或缺的重要组成部分。
光模块常识总结
光模块常识总结光模块常识总结光模块常识总结光模块常识总结光模块一、光收发一体模块定义光收发一体模块由光电子器件、功能电路和光接口等组成，光电子器件包括发射和接收两部分。
发射部分是：输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器（LD）或发光二极管（LED）发射出相应速率的调制光信号，其内部带有光功率自动控制电路，使输出的光信号功率保持稳定。
接收部分是：一定码率的光信号输入模块后由光探测二极管转换为电信号。
经前置放大器后输出相应码率的电信号，输出的信号一般为PECL 电平。
同时在输入光功率小于一定值后会输出一个告警信号。
二、光模块分类按照速率分：以太网应用的100Base（百兆）、1000Base（千兆）、10GE SDH应用的155M、622M、2.5G、10G 按照封装分：1×9、SFF、SFP、GBIC、XENPAK、XFP，1×9封装--焊接型光模块，一般速度不高于千兆，多采用SC接口SFF封装--焊接小封装光模块，一般速度不高于千兆，多采用LC接口。
SFF（Small Form Factor）小封装光模块采用了先进的精密光学及电路集成工艺，尺寸只有普通双工SC（1X9）型光纤收发模块的一半，在同样空间可以增加一倍的光端口数，可以增加线路端口密度，降低每端口的系统成本。
又由于SFF小封装模块采用了与铜线网络类似的MT-RJ接口，大小与常见的电脑网络铜线接口相同，有利于现有以铜缆为主的网络设备过渡到更高速率的光纤网络以满足网络带宽需求的急剧增长。
GBIC 封装--热插拔千兆接口光模块，采用SC接口。
GBIC是Giga Bitrate Interface Converter的缩写，是将千兆位电信号转换为光信号的接口器件。
GBIC设计上可以为热插拔使用。
GBIC是一种符合国际标准的可互换产品。
采用GBIC接口设计的千兆位交换机由于互换灵活，在市场上占有较大的市场分额。
光强模块知识点

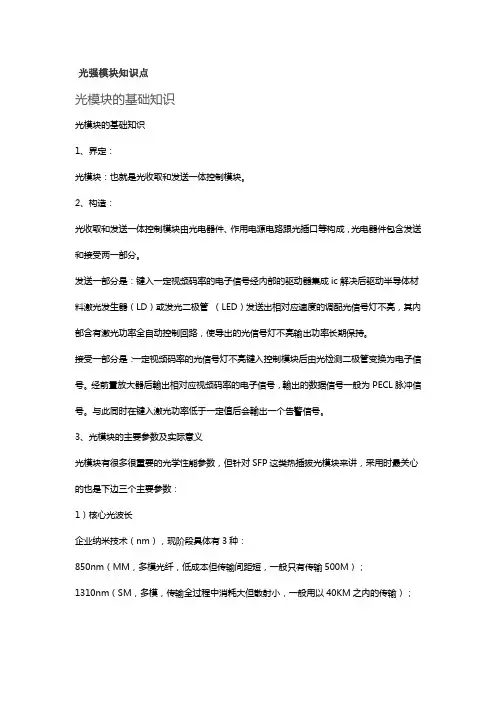

光强模块知识点光模块的基础知识光模块的基础知识1、界定：光模块：也就是光收取和发送一体控制模块。
2、构造：光收取和发送一体控制模块由光电器件、作用电源电路跟光插口等构成，光电器件包含发送和接受两一部分。
发送一部分是：键入一定视频码率的电子信号经內部的驱动器集成ic解决后驱动半导体材料激光发生器（LD）或发光二极管（LED）发送出相对应速度的调配光信号灯不亮，其內部含有激光功率全自动控制回路，使导出的光信号灯不亮输出功率长期保持。
接受一部分是：一定视频码率的光信号灯不亮键入控制模块后由光检测二极管变换为电子信号。
经前置放大器后輸出相对应视频码率的电子信号，輸出的数据信号一般为PECL脉冲信号。
与此同时在键入激光功率低于一定值后会輸出一个告警信号。
3、光模块的主要参数及实际意义光模块有很多很重要的光学性能参数，但针对SFP这类热插拔光模块来讲，采用时最关心的也是下边三个主要参数：1）核心光波长企业纳米技术（nm），现阶段具体有3种：850nm（MM，多模光纤，低成本但传输间距短，一般只有传输500M）；1310nm（SM，多模，传输全过程中消耗大但散射小，一般用以40KM之内的传输）；1550nm（SM，多模，传输全过程中耗损小但散射大，一般用以40KM之上的远距离传输，比较远能够无无线中继立即传输120KM）除开之上几类基本光波长，在多通道传输中也会使用CWDM光波长（SM，多模，彩光模块），DWDM光波长（SM，多模，彩光模块）2）传输速度每秒传输数据信息的比特犬数（bit），企业bps。
现阶段较常用的有7种：155Mbps、1.25Gbps、2.5Gbps、10Gbps、25Gbps、40Gbps、100Gbps等。
传输速度一般兼容问题，因而155M 光模块也称FE（百兆）光模块，1.25G 光模块也称GE（千兆网卡）光模块，10G光模块也称10GE（千兆）光模块，这也是现阶段光传输机器设备中使用较多的控制模块。
光模块基础知识
光模块基础知识光模块是一种将电信号转换为光信号的装置，它是光纤通信系统中极为重要的组成部分。
光模块的主要功能是将电子设备产生的电信号转换为光信号，并通过光纤传输到目标设备。
光模块通常由光电转换器和光电转换器组成。
光电转换器负责将电信号转换为光信号，而光电转换器则负责将光信号转换为电信号。
光模块的工作原理是利用半导体材料的特性，使得当电流通过时，产生光子，并将其转换为光信号。
光模块的电子部分通常由驱动电路和接收电路组成，它们负责控制光电转换器的工作。
光模块的主要特点是高速、高带宽和低功耗。
由于光信号的传输速度非常快，因此光模块能够实现高速数据传输，满足现代通信系统对数据传输速度的要求。
此外，光模块还具有高带宽的特点，可以同时传输多个信号，从而提高通信系统的传输能力。
与传统的电信号传输相比，光模块的功耗更低，能够降低通信设备的能耗。
光模块的应用非常广泛，主要用于光纤通信系统、数据中心、计算机网络等领域。
在光纤通信系统中，光模块起到了连接发送方和接收方的桥梁作用，实现了信号的传输和接收。
在数据中心和计算机网络中，光模块用于连接服务器、交换机和路由器，实现数据的高速传输和处理。
根据不同的应用需求，光模块可以分为多种类型，如SFP光模块、QSFP光模块、CFP光模块等。
它们的主要区别在于传输速率、接口类型和尺寸等方面。
例如，SFP光模块适用于传输速率较低的应用，而QSFP光模块适用于传输速率较高的应用。
光模块的选型和使用需要考虑多个因素，如传输距离、传输速率、接口类型和成本等。
对于长距离传输，需要选择能够支持较高传输功率和较低损耗的光模块；对于高速传输，需要选择能够支持较高传输速率的光模块；对于特定的设备接口，需要选择相应类型的光模块；同时，还要考虑成本因素，选择性价比较高的光模块。
光模块作为光纤通信系统中的重要组成部分，具有高速、高带宽和低功耗的特点，广泛应用于光纤通信、数据中心和计算机网络等领域。
在选择和使用光模块时，需要考虑多个因素，以满足不同应用需求。
10分钟讲懂光模块
10分钟讲懂光模块
光模块是一种集成了光源和光探测器的组件，用于发送和接收光信号。
它通常由激光器、光纤传输介质、接收器和电子驱动电路组成。
首先，让我们先了解激光器，它是光模块中的光源。
激光器是一种能够产生高度聚焦的、单色、相干光的器件。
它利用输入的能量来激发介质中的原子或分子，使其产生受激辐射，从而产生一束高度定向的光。
光纤传输介质是光模块中用于传输激光器产生的光信号的介质。
它通常由细长的光纤组成，能够将光信号从激光器传输到接收器。
接收器是光模块中的光探测器，用于接收从光纤传输介质中传送过来的光信号并转换成电信号。
接收器通常由光电二极管或光电探测器组成，当光信号照射到它们上面时，它们会产生电势差。
最后，光模块还包括电子驱动电路，用于控制光源和接收器的工作。
它负责向激光器提供适当的电流和电压，以保证激光器的正常工作；同时，它还对接收器产生的电信号进行放大和处理，以确保信号的准确接收和解码。
总结起来，光模块是一种集成了激光器、光纤传输介质、接收器和电子驱动电路的模块化组件，用于发送和接收光信号。
它通过激光器产生光信号，通过光纤传输介质将光信号传送到接
收器，然后通过接收器将光信号转换成电信号。
电子驱动电路负责控制光源和接收器的工作。
这些组件的配合使得光模块能够实现高效、可靠的光通信和传输。
光模块基础知识
光模块基础知识光模块基础知识详解图1光模块⽰意⼀、光模块的主要组成部分光模块主要有6部分组成，分别为⾦⼿指、控制器MCU、激光驱动器、限幅放⼤器、发射端TOSA、及接收端ROSA组成。
1.1、⾦⼿指图2⾦⼿指(a)⾦⼿指如图2所⽰,主要有以下⼏个功能：1)给模块来提供供电回路；2)实现模块的热插拔的功能；3)为模块的⾼速信号提供连接；4)为模块的低速信号提供连接；5)向主机指⽰模块已经插⼊。
(b)管脚详解1)发射端地管脚标号为1、17、202)接收端地管脚标号为9、10、11、14供电回路中发射端及接收端是单独进⾏供电的，以避免相互⼲扰，同时在国际协议中发射端地级接收端地也是单独标注，但在实际中，对此也并没有严格区分，部分公司产品发射端地级接收端地是连接在⼀起的。
连接在⼀起，也可以避免APD升压产⽣⼲扰，亦符合单点接地原则。
3)发射及接收端电源15，VCCR；16,VCCT原则上来说，发射端及接收端的电源是单独供应的，这样可最⼤限度避免电源之间的相互⼲扰,主机端对发射端及接收端是单独进⾏滤波的。
图3host board典型供电电路图4)低速信号MOD-DEF2(4)、MOD-DEF1(5)；标准的I2C两线接⼝，可以完成主机到模块的双向通讯；模块中的SERIAL ID，DOM等信息都是通过这个接⼝读取出来或者写⼊；5)低速信号MOD-DEF0(6)该管脚接地，主机该管脚集电极开路，⽤于检测模块是否已经插⼊主机。
6)低速信号TXDISABLE(3)该管脚⽤于指⽰是否关闭发射端，集电极开路输出，需要关闭发射端时，该管脚为⾼电平，在模块端上拉；7)低速信号TXFAULT(2)该管脚⽤于指⽰模块发射端是否出现严重故障，若出现严重故障，TXFAULT为⾼，在主机端上拉。
8)低速信号RX-LOS(8)该管脚⽤于指⽰模块接收端是否出现严重故障，若出现严重故障，该管脚为⾼电平，在主机端上拉。
9)接收端差分信号对RD+(13)、RD-(14)此两管脚为⾼速信号接收端，⽤于接收告诉信号。
光模块基础知识
光模块基础知识光模块是一种将电信号转换为光信号的设备，通常用于光纤通信和光纤传感领域。
它是光通信系统中的重要组成部分，起着传输和接收光信号的作用。
本文将介绍光模块的基础知识，包括其类型、工作原理、应用场景等方面。
一、光模块的类型根据光模块的封装形式和工作波长，可以将光模块分为多种类型。
其中，常见的光模块类型包括：SFP、SFP+、QSFP、CFP、XFP等。
这些不同类型的光模块适用于不同的应用场景和需求。
例如，SFP 光模块适用于1Gbps的光纤通信，而SFP+光模块则适用于10Gbps的通信需求。
二、光模块的工作原理光模块的工作原理是将电信号转换为光信号，然后通过光纤进行传输。
首先，电信号经过电-光转换器，被转换为光信号。
然后，光信号经过光纤传输到目标地点。
最后，光信号再经过光-电转换器，被转换为电信号。
这样，光模块实现了电信号和光信号之间的互相转换。
三、光模块的应用场景光模块广泛应用于光通信系统和光纤传感领域。
在光通信系统中，光模块用于实现高速、远距离的光信号传输。
它被广泛应用于光纤通信、数据中心互联等领域。
在光纤传感领域，光模块可以用于实现光纤传感器的信号接收和传输。
例如，在石油工业中，光模块可以用于光纤传感器对温度、压力等参数的监测。
四、光模块的特点和优势光模块相比传统的电信号传输方式具有许多优势。
首先，光模块可以实现高速、远距离的信号传输，可以满足大带宽、长距离的通信需求。
其次，光模块具有低插损、低衰减的特点，可以保证信号的传输质量。
此外，光模块还具有抗电磁干扰、安全可靠等优势。
由于这些特点和优势，光模块在光通信和光纤传感领域得到了广泛应用。
五、光模块的未来发展趋势随着信息技术的不断发展和应用需求的增加，光模块也在不断演进和创新。
未来，光模块的发展趋势主要包括以下几个方面。
首先，光模块将实现更高的传输速率，如100Gbps、400Gbps等。
其次，光模块将实现更小尺寸的封装，以适应高密度集成的需求。
光模块基础知识大全、分类及选用
光模块基础知识大全、分类及选用光模块基础知识大全、分类及选用一、光模块基本知识1、定义：光模块：也就是光收发一体模块。
2、结构：光收发一体模块由光电子器件、功能电路和光接口等组成，光电子器件包括发射和接收两部分。
发射部分是：输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器（LD）或发光二极管（LED）发射出相应速率的调制光信号，其内部带有光功率自动控制电路，使输出的光信号功率保持稳定。
接收部分是：一定码率的光信号输入模块后由光探测二极管转换为电信号。
经前置放大器后输出相应码率的电信号，输出的信号一般为PECL电平。
同时在输入光功率小于一定值后会输出一个告警信号。
3、光模块的参数及意义光模块有很多很重要的光电技术参数，但对于GBIC和SFP这两种热插拔光模块而言，选用时最关注的就是下面三个参数：1）中心波长单位纳米（nm），目前主要有3种：850nm（MM，多模，成本低但传输距离短，一般只能传输500M）；1310nm (SM，单模，传输过程中损耗大但色散小，一般用于40KM以内的传输)；1550nm (SM，单模，传输过程中损耗小但色散大，一般用于40KM以上的长距离传输，最远可以无中继直接传输120KM)；2）传输速率每秒钟传输数据的比特数（bit），单位bps。
目前常用的有4种: 155Mbps、1.25Gbps、2.5Gbps、10Gbps等。
传输速率一般向下兼容，因此155M 光模块也称FE（百兆）光模块，1.25G光模块也称GE （千兆）光模块，这是目前光传输设备中应用最多的模块。
此外，在光纤存储系统（SAN）中它的传输速率有2Gbps、4Gbps和8Gbps。
3）传输距离光信号无需中继放大可以直接传输的距离，单位千米（也称公里，km）。
光模块一般有以下几种规格：多模550m，单模15km、40km、80km和120km 等等。
除以上3种主要技术参数（波长，速率，距离）外，光模块还有如下几个基本概念，这些概念只需简单了解就行。
光模块知识
•
第四章 主要光口测试参数介绍
1、平均发射光功率（P）
28
2、消光比（Ex）
29
3、眼图模板(eye pattern)
30
31
32
4、接收灵敏度(Sensitivity)
33
5、接收过载(overload)
光线路系统接口
பைடு நூலகம்34
35
36
37
4
5
6
7
2.1.2 激光二极管驱动电路
• 驱动电路实质上就是一个高 速电流开关
8
2.1.3 自动功率控制（APC）原理
• 通过检测背光二极管（MD ）产生的光电流（平均值） 来实现闭环控制 • APC调节偏置电流来保持平 均输出光功率稳定
9
2.1.4 TEC温度控制电路
DWDM（密集波分复用）技术不断发展，为了尽可能地传输更多的信道，要 求光源峰值波长的间隔尽可能地小，这就对激光器波长的稳定性提出了更高 的要求。对于采用0.8nm（100GHz）信道间隔的DWDM系统，一个0.4nm的 波长变化就能把一个信道移到另一个信道上。DWDM激光器的波长容差典型 值为±0.1nm。
第一章 光模块种类
1
光模块基础知识介绍
第二章 光模块的基本组成部分
主要功能：提供光电－电光转换能力。 由两部分组成：发射部分和接收部分。 发射部分将电信号转换为光信号。 接收部分将光信号转换为电信号。
2
• 2.1 发射部分
3
2.1.1 激光二极管的特性
• 激光二极管（LD—Laser diode）是一个电流器件，只 在它通过的正向电流超过阈值 电流Ith（Threhold current） 时它发出激光 • 为了使LD高速开关工作，必 须对它加上略大于阈值电流的 直流偏置电流IBIAS • LD的两个主要参数：阈值电 流Ith和斜效率S（Slope efficiency）是温度的函数，且
光模块基础知识大全、分类及选用
光模块基础知识大全、分类及选用一、光模块基本知识1、定义：光模块：也就是光收发一体模块。
2、结构：光收发一体模块由光电子器件、功能电路和光接口等组成，光电子器件包括发射和接收两部分。
发射部分是：输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器（LD）或发光二极管（LED）发射出相应速率的调制光信号，其内部带有光功率自动控制电路，使输出的光信号功率保持稳定。
接收部分是：一定码率的光信号输入模块后由光探测二极管转换为电信号。
经前置放大器后输出相应码率的电信号，输出的信号一般为PECL电平。
同时在输入光功率小于一定值后会输出一个告警信号。
3、光模块的参数及意义光模块有很多很重要的光电技术参数，但对于GBIC和SFP这两种热插拔光模块而言，选用时最关注的就是下面三个参数：1）中心波长单位纳米（nm），目前主要有3种：850nm（MM，多模，成本低但传输距离短，一般只能传输500M）；1310nm (SM，单模，传输过程中损耗大但色散小，一般用于40KM以内的传输)；1550nm (SM，单模，传输过程中损耗小但色散大，一般用于40KM以上的长距离传输，最远可以无中继直接传输120KM)；2）传输速率每秒钟传输数据的比特数（bit），单位bps。
目前常用的有4种: 155Mbps、1.25Gbps、2.5Gbps、10Gbps等。
传输速率一般向下兼容，因此155M 光模块也称FE（百兆）光模块，1.25G光模块也称GE （千兆）光模块，这是目前光传输设备中应用最多的模块。
此外，在光纤存储系统（SAN）中它的传输速率有2Gbps、4Gbps和8Gbps。
3）传输距离光信号无需中继放大可以直接传输的距离，单位千米（也称公里，km）。
光模块一般有以下几种规格：多模550m，单模15km、40km、80km和120km 等等。
除以上3种主要技术参数（波长，速率，距离）外，光模块还有如下几个基本概念，这些概念只需简单了解就行。
光模块知识(全)
光模块基础知识介绍
• 2.1 发射部分
4
光模块基础知识介绍
2.1.1 激光二极管的特性
• 激光二极管（LD—Laser diode） 是一个电流器件，只在它通过 的正向电流超过阈值电流Ith （Threhold current）时它发出 激光
• 为了使LD高速开关工作，必须 对它加上略大于阈值电流的直 流偏置电流IBIAS
VCCT 和 VCCR可以在模块内相连。发射和接收的地可以在模块内相连。 26
光模块基础知识介绍
• TD-/+ 是发射部分差分信号输入,采用交流耦合,差分线具有100欧姆输入阻抗. 差分输入信号摆幅范围500mV~2400mV
• RD-/+ 接受部分差分信号输出,采用交流耦合,差分线具有100欧姆输入阻抗. 差分输出信号摆幅范围370~2000mV
• 通过检测背光二极管（MD） 产生的光电流（平均值）来 实现闭环控制
• APC调节偏置电流来保持平 均输出光功率稳定
10
光模块基础知识介绍
2.1.4 TEC温度控制电路
DWDM（密集波分复用）技术不断发展，为了尽可能地传输更多的信道，要 求光源峰值波长的间隔尽可能地小，这就对激光器波长的稳定性提出了更高 的要求。对于采用0.8nm（100GHz）信道间隔的DWDM系统，一个0.4nm的 波长变化就能把一个信道移到另一个信道上。DWDM激光器的波长容差典型 值为±0.1nm。
• LD的两个主要参数：阈值电流
Ith和斜效率S（Slope efficiency）
是温度的函数，且具有离散性
5
光模块基础知识介绍
6
光模块基础知识介绍
7
光模块基础知识介绍
8
光模块基础知识介绍
光模块基础知识介绍目录一、光模块概述 (2)1.1 光模块的定义 (3)1.2 光模块的作用 (4)1.3 光模块的应用领域 (5)二、光模块的分类 (6)2.1 按传输速率分类 (7)2.1.1 低速光模块 (8)2.1.2 中速光模块 (9)2.1.3 高速光模块 (11)2.2 按接口类型分类 (12)2.2.1 SC型光模块 (13)2.2.2 LC型光模块 (13)2.2.3 MPO型光模块 (14)2.2.4 TO型光模块 (16)2.3 按传输距离分类 (17)2.3.1 短途光模块 (18)2.3.2 中长途光模块 (19)三、光模块的工作原理 (20)3.1 光模块的信号传输过程 (22)3.2 光模块的信号编码与解码 (23)3.3 光模块的电源管理 (24)四、光模块的性能指标 (25)4.1 传输速率 (26)4.2 传输距离 (27)五、光模块的选购与使用 (28)5.1 如何根据应用场景选择合适的光模块 (29)5.2 光模块的安装与调试 (30)5.3 光模块的维护与保养 (31)六、光模块市场与发展趋势 (32)6.1 光模块市场的现状 (33)6.2 光模块市场的发展趋势 (34)6.3 光模块技术的发展动态 (35)一、光模块概述随着信息技术的飞速发展，光通信作为现代通信的主要手段，在全球范围内得到了广泛的应用和推广。
在光通信系统中，光模块作为核心组件之一，起着至关重要的作用。
本文将对光模块的基础知识进行简要介绍。
光模块是一种将电信号转换为光信号并进行传输的器件，它实现了光与电之间的转换，为光通信系统提供了稳定、高效的数据传输通道。
光模块广泛应用于光纤通信、数据中心、局域网络等领域，为各种应用场景提供高速、大容量的数据传输解决方案。
光模块的基本构成包括光发射器、光接收器以及光放大器等部分。
光发射器负责将电信号转换为光信号，并发射出去；光接收器则负责将接收到的光信号转换为电信号。
光模块知识范文范文
光模块知识范文范文
结构清晰
一、什么是光模块
光模块是一种把复杂的光电组件和光电功能集成在一起，由打孔、焊接，以模块的形式提供给用户灵活的光电系统设计的解决方案。
它有助于
实现从传统的系统设计方式向总体解决方案的转变，能够更好地提升光通
信系统的功能与性能，满足用户高性能、高效能的需求，如网络接入、多
媒体接入等。
二、光模块的种类
1.电转光模块
电转光模块是将电信号转换为光信号的模块，它主要用于光纤通信系
统中，用于将电信号传输到纤维缆中。
它使用一个或多个发射器和接收器
来实现信号的转换，又分为光纤耦合器模块、透射型模块和反射型模块等。
2.光接收模块
光接收模块是用于将光信号转换为电信号的模块，它主要用于光纤通
信系统中，从光纤缆中接收信号，进而将光信号转化为电信号。
它使用一
个或多个接收器，可以将光信号转换为电信号，又分为电极受光二极管模块，光电晶体管以及直接接收器的模块等。
3.光耦合器模块。
光模块及光器件常识
光模块及光器件常识光模块：光模块的作用就是光电转换，发送端把电信号转换成光信号，因为设备上的光口需要通过光模块把电信号转成光信号，再通过光纤传输：1）类型上主要分为SFP（小）和GBIC（大）以及XFP（小），SFP和GBIC对应的光纤跳线（对）为LC和SC的，目前新的一些网络设备都是SFP的光口，GBIC已经比较少了；XFP用于万兆，也是接LC的；2）传输模式分为单模（黄）和多模（橙），多模波长一般般为850nm，单模有两种为1310nm 和1550nm；分别对应的传输距离为：多模：850纳米波长/550米距离的单模：1310纳米波长/10公里距离的单模：1550 纳米波长/40公里距离的单模：1550 纳米波长/80公里距离的多模只有一种传输距离，单模有两种波长，单有三种传输距离3）传输速率分为千兆和万兆，XFP都是用于万兆；千兆模块一般标有1.25G标示，万兆模块一般标有10G标示；光模块还有一种单纤收发的，即只用插一根光纤实现收发，我们设备不支持，单纤收发一般可能运营商接入线路较多SFP LCGBIC: SCXFP LC光纤光纤基本都是成对的一根收（TX）一根发（RX）光纤跳线的接头，由于光模块有LC、SC接口的区分，所以相应的光纤也有此区分，以对接光模块。
根据光纤两端接口来区分，有3类： LC-SC、LC-LC、SC-SC根据承载的光信号波长的不同，光纤分为单模及多模。
A）单模光纤：仅允许一个模式传输，色散小，传输距离远，工作在1310及1550nm。
单模光纤线体为黄色，接头和保护套为蓝色。
B）多模光纤：允许上百个模式传输，色散大，传输距离近，工作在850nm及1310nm。
多模光纤线体为橘黄色，接头和保护套用米色或者黑色；单模多模光电转换模块用于光口转成电口的模块，在光口上插入该模块直接转成以太网口，也分为SFP和GBIC两种SFP GBIC外置光电转换器光纤收发器，外置设备做光电装换分光器将光信号进行耦合、分支、分配的光设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光模块常识以太网交换机常用的光模块有SFP，GBIC，XFP，XENPAK。
它们的英文全称:SFP: Small Form-factor Pluggable transceiver ，小封装可插拔收发器GBIC：GigaBit Interface Converter，千兆以太网接口转换器XFP: 10-Gigabit small Form-factor Pluggable transceiver 万兆以太网接口小封装可插拔收发器XENPAK: 10 Gigabit EtherNet Transceiver PAcKage万兆以太网接口收发器集合封装光纤连接器光纤连接器由光纤和光纤两端的插头组成，插头由插针和外围的锁紧结构组成。
根据不同的锁紧机制，光纤连接器可以分为FC型、SC型、LC型、ST型和KTRJ型。
FC连接器采用螺纹锁紧机构，是发明较早、使用最多的一种光纤活动连接器。
SC是一种矩形的接头，由NTT研制，不用螺纹连接，可直接插拔，与FC连接器相比具有操作空间小，使用方便。
低端以太网产品非常常见。
LC是由LUCENT开发的一种Mini型的SC连接器，具有更小的体积，已广泛在系统中使用，是今后光纤活动连接器发展的一个方向。
低端以太网产品非常常见。
ST连接器是由AT&T公司开发的，用卡口式锁紧机构，主要参数指标与FC和SC连接器相当，但在公司应用并不普遍，通常都用在多模器件连接，与其它厂家设备对接时使用较多。
KTRJ的插针是塑料的，通过钢针定位，随着插拔次数的增加，各配合面会发生磨损，长期稳定性不如陶瓷插针连接器。
光纤知识光纤是传输光波的导体。
光纤从光传输的模式来分可分为单模光纤和多模光纤。
在单模光纤中光传输只有一种基模模式，也就是说光线只沿光纤的内芯进行传输。
由于完全避免了模式射散使得单模光纤的传输频带很宽因而适用与高速，长距离的光纤通迅。
在多模光纤中光传输有多个模式，由于色散或像差，这种光纤的传输性能较差，频带窄，传输速率较小，距离较短。
光纤的特性参数光纤的结构预制的石英光纤棒拉制而成，通信用的多模光纤和单模光纤的外径都为125μm。
纤体分为两个区域：纤芯(Core)和包层(Cladding layer)。
单模光纤纤芯直径为8~10μm，多模光纤纤芯径有两种标准规格，芯径分别为62.5μm（美国标准）和50μm（欧洲标准）。
接口光纤规格有这样的描述：62.5μm/125μm多模光纤，其中62.5μm就是指光纤的芯径，125μm就是指光纤的外径。
单模光纤使用的光波长为1310nm或1550 nm。
多模光纤使用的光波长多为850 nm。
从颜色上可以区分单模光纤和多模光纤。
单模光纤外体为黄色，多模光纤外体为橘红色。
千兆光口自协商千兆光口可以工作在强制和自协商两种模式。
802.3规范中千兆光口只支持1000M速率，支持全双工（Full）和半双工（Half）两种双工模式。
自协商和强制最根本的区别就是两者再建立物理链路时发送的码流不同，自协商模式发送的是/C/码，也就是配置（Configuration）码流，而强制模式发送的是/I/码，也就是idle码流。
千兆光口自协商过程一、两端都设置为自协商模式双方互相发送/C/码流，如果连续接收到3个相同的/C/码且接收到的码流和本端工作方式相匹配，则返回给对方一个带有Ack应答的/C/码，对端接收到Ack信息后，认为两者可以互通，设置端口为UP状态二、一端设置为自协商，一端设置为强制自协商端发送/C/码流，强制端发送/I/码流，强制端无法给对端提供本端的协商信息，也无法给对端返回Ack应答，故自协商端DOWN。
但是强制端本身可以识别/C/码，认为对端是与自己相匹配的端口，所以直接设置本端端口为UP状态三、两端均设置为强制模式双方互相发送/I/码流，一端接收到/I/码流后，认为对端是与自己相匹配的端口，直接设置本端端口为UP状态光纤是如何工作的？通讯用光纤由外覆塑料保护层的细如毛发的玻璃丝组成。
玻璃丝实质上由两部分组成：核心直径为9到62.5μm，外覆直径为125μm的低折射率的玻璃材料。
虽然按所用的材料及不同的尺寸而分还有一些其它种类的光纤，但这里提到的是最常见的那几种。
光在光纤的芯层部分以“全内反射”方式进行传输，也就是指光线进入光纤的一端后，在芯层和包层界面之间来回反射，进而传输到光纤另一端。
芯径为62.5μm，包层外径为125μm的光纤称为62.5/125μm 光纤。
多模和单模光纤的区别？多模：可以传播数百到上千个模式的光纤，称为多模（MM）光纤。
根据折射率在纤芯和包层的径向分布情况，又可分为阶跃多模光纤和渐变多模光纤。
几乎所有的多模光纤尺寸均为50/125μm或62.5/125μm，并且带宽（光纤的信息传输量）通常为200MHz到2GHz。
多模光端机通过多模光纤可进行长达5公里的传输。
以发光二极管或激光器为光源。
单模：只能传播一个模式的光纤称为单模光纤。
标准单模（SM）光纤折射率分布和阶跃型光纤相似，只是纤芯直径比多模光纤小得多。
单模光纤的尺寸为9-10/125μm，并且较之多模光纤具有无限量带宽和更低损耗的特性。
而单模光端机多用于长距离传输，有时可达到150至200公里。
采用LD或光谱线较窄的LED 作为光源。
区别与联系：单模设备通常既可在单模光纤上运行，亦可在多模光纤上运行，而多模设备只限于在多模光纤上运行。
使用光缆时传输损耗如何？这取决于传输光的波长以及所使用光纤的种类。
850nm波长用于多模光纤时: 3.0分贝/公里1310nm波长用于多模光纤时: 1.0分贝/公里1310nm波长用于单模光纤时: 0.4分贝/公里1550nm波长用于单模光纤时: 0.2分贝/公里何为GBIC？GBIC是Giga Bitrate Interface Converter的缩写，是将千兆位电信号转换为光信号的接口器件。
GBIC设计上可以为热插拔使用。
GBIC是一种符合国际标准的可互换产品。
采用GBIC接口设计的千兆位交换机由于互换灵活，在市场上占有较大的市场分额。
何为SFP？SFP是SMALL FORM PLUGGABLE的缩写，可以简单的理解为GBIC的升级版本。
SFP模块体积比GBIC模块减少一半，可以在相同的面板上配置多出一倍以上的端口数量。
SFP模块的其他功能基本和GBIC一致。
有些交换机厂商称SFP模块为小型化GBIC（MINI-GBIC）。
未来的光模块必须支持热插拔，即无需切断电源，模块即可以与设备连接或断开，由于光模块是热插拔式的，网络管理人员无需关闭网络就可升级和扩展系统，对在线用户不会造成什么影响。
热插拔性也简化了总的维护工作，并使得最终用户能够更好地管理他们的收发模块。
同时，由于这种热交换性能，该模块可使网络管理人员能够根据网络升级要求，对收发成本、链路距离以及所有的网络拓扑进行总体规划，而无需对系统板进行全部替换。
支持这热插拔的光模块目前有GBIC和SFP，由于SFP与SFF的外型大小差不多，它可以直接插在电路板上，在封装上较省空间与时间，且应用面相当广，因此，其未来发展很值得期待，甚至有可能威胁到SFF的市场。
何为SFF？SFF（Small Form Factor）小封装光模块采用了先进的精密光学及电路集成工艺，尺寸只有普通双工SC（1X9）型光纤收发模块的一半，在同样空间可以增加一倍的光端口数，可以增加线路端口密度，降低每端口的系统成本。
又由于SFF小封装模块采用了与铜线网络类似的KT-RJ接口，大小与常见的电脑网络铜线接口相同，有利于现有以铜缆为主的网络设备过渡到更高速率的光纤网络以满足网络带宽需求的急剧增长。
网络连接设备接口类型BNC接口BNC接口是指同轴电缆接口，BNC接口用于75欧同轴电缆连接用，提供收（RX）、发（TX）两个通道，它用于非平衡信号的连接。
光纤接口光纤接口是用来连接光纤线缆的物理接口。
通常有SC、ST、LC、FC等几种类型。
对于10Base-F 连接来说，连接器通常是ST类型，另一端FC连的是光纤步线架。
FC是Ferrule Connector 的缩写，其外部加强方式是采用金属套，紧固方式为螺丝扣。
ST接口通常用于10Base-F，SC接口通常用于100Base-FX和GBIC，LC通常用于SFP 。
RJ-45接口RJ-45接口是以太网最为常用的接口，RJ-45是一个常用名称，指的是由IEC（60）603-7标准化，使用由国际性的接插件标准定义的8个位置（8针）的模块化插孔或者插头。
RS-232接口RS-232-C接口（又称EIA RS-232-C）是目前最常用的一种串行通讯接口。
它是在1970年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。
它的全名是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”。
该标准规定采用一个25个脚的DB25连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。
RJ-11接口RJ-11接口就是我们平时所说的电话线接口。
RJ-11是用于西部电子公司（Western Electric）开发的接插件的通用名称。
其外形定义为6针的连接器件。
原名为WExW，这里的x表示“活性”，触点或者打线针。
例如，WE6W 有全部6个触点，编号1到6, WE4W 界面只使用4针，最外面的两个触点(1和6) 不用，WE2W 只使用中间两针（即电话线接口用）。
CWDM 与DWDM随着Internet的IP数据业务高速增长，造成对传输线路带宽的需求不断加大。
虽然DWDM （密集波分复用）技术作为最有效的解决线路带宽扩容的方法，但是CWDM (粗波分复用) 技术比DWDM在系统成本、可维护性等方面具有优势。
CWDM与DWDM皆属于波分复用技术，都可以将不同波长的光偶合到单芯光纤中去，一起传输。
CWDM的ITU最新标准为G.695，规定了从1271nm到1611nm之间间隔为20nm的18个波长通道，考虑到普通G.652光纤的水峰影响，一般使用16个通道。
因为通道间隔大所以，合分波器件以及激光器都比DWDM器件便宜。
DWDM的通道间隔根据需要有0.4nm,0.8nm,1.6nm等不同间隔,间隔较小、需要额外的波长控制器件，所以基于DWDM技术的设备较之基于CWDM技术的设备价格高。
PIN 光电二极管是在掺杂浓度很高的P型、N型半导体之间，加一层轻掺杂的N型材料，称为I（Intrinsic，本征的）层。
由于是轻掺杂，电子浓度很低，经扩散后形成一个很宽的耗尽层，这样可以提高其响应速度和转换效率。
APD 雪崩光电二极管，它不但具有光/电转换作用，而且具有内部放大作用，其放大作用是靠管子内部的雪崩倍增效应完成的。
