一、面板操作设置：按Menu键main Menu指示灯亮，设置快捷菜单1、0-01 设置为10 选择汉语语言2、1-20 设置为37KW 电机的额定功率3、1-22 设置为380V 电机的额定电压4、1-23 设置为100Hz 电机的额定频率5、1-24 设置为65A 电机的额定电流6、1-25 设置为1500r/min电机的额定转速7、1-39 设置为8 电机的额定极数8、5-12 设置为0 屏蔽自有停车输入9、5-40 [0]选择9 输出1为告警10、5-40 [1]选择5 输出2为运行11、0-02 设置为1 选择频率显示模式设置如上参数就可以再面板上控制电机转速，调节上下按键就可以改变频率.三、控制端子设置菜单一选择与设置：1、0-10 设置92、0-11 选择1 选择菜单一进行编程3、0-01 设置为10 选择汉语语言4、1-20 设置为37KW 电机的额定功率5、1-22 设置为380V 电机的额定电压6、1-23 设置为100Hz 电机的额定频率7、1-24 设置为65A 电机的额定电流8、1-25 设置为1500r/min电机的额定转速9、1-39 设置为8 电机的额定极数10、3-02 设置为0Hz11、3-03 设置为100Hz12、1-55 [0] 设置为4V [1] 设置为114v [2] 设置为190v [3] 设置为380v [4] 设置380v[4] 设置为380v13、1-56 [0] 设置为0HZ [1] 设置为30HZ [2] 设置为50HZ [3] 设置为100HZ [4] 设置100Z [4] 设置为100HZ14、3-00 设置为015、3-01设置为316、3-02设置为0HZ17、3-03 设置为100HZ18、3-90 设置为0.01% 步长值19、3-91设置为200S步长时间20、5-11 设置为23 用来菜单分配21、5-12 设置为0急停22、5-14 设置为55 升速23、5-15 设置为56 减速24、5-31 设置为55 端子29设置为脉冲输出25、5-63 设置为100 选择为频率输出26、5-654 设置为20000 频率为100HZ对应20000个脉冲。
丹佛斯变频器一般开环、端子控制方式参数设置
丹佛斯丹佛斯变频器变频器变频器一般开环一般开环一般开环、、端子控制方式参数设置——以FC302为范例运行设置0-01 语言 中文[10]0-02 电动机速度单位 Hz[1]3-00 参考值范围 最小-最大[0]电机铭牌设置1-20 电动机功率[kw]1-22 电动机电压[v]1-24 电动机电流[A]1-25 电动机额定转速[RMP] 如果有必要进行AMA，也要设置这些基本的电动机参数 数字输入5-12 端子27数字输入 无功能[0] 也可以将12于27端子短接数字输出5-40 继电器功能：继电器1、继电器2（FC302） VLT 正在运行[5] 或者 报警[9] 模拟输入S201（AI53）、S202(AI54)开关默认OFF（V:0-10v）,ON(I:0-20mA) 6-12 端子53低电流 4.14mA 默认值0.146-14 53端参考/反馈低 0Hz6-15 53端参考/反馈高 50Hz模拟输出6-50 端子42输出 输出频率4-20mA[130] 或者 电动机电流4-20mA[133] 6-51 端子42的输出最小标定 *0%6-52 端子42输出最大比例 *100% 可通过6-51、6-52调整输出偏差 数据读取16-50 外部参考值 %16-60 数字输入 000000000000 二进制16-62 模拟输入端53 [v]16-65 模拟输出端42 [mA]可能用得上的参数0-50 LCP 复制 所有参数到LCP[1] 或者 从LCP 传所有参数[2]14-22 工作模式 初始化[2] 选择初始化，按下OK 键，断电重新上电，按下复位Reset 键cindylee_ocean@2008-2-15。

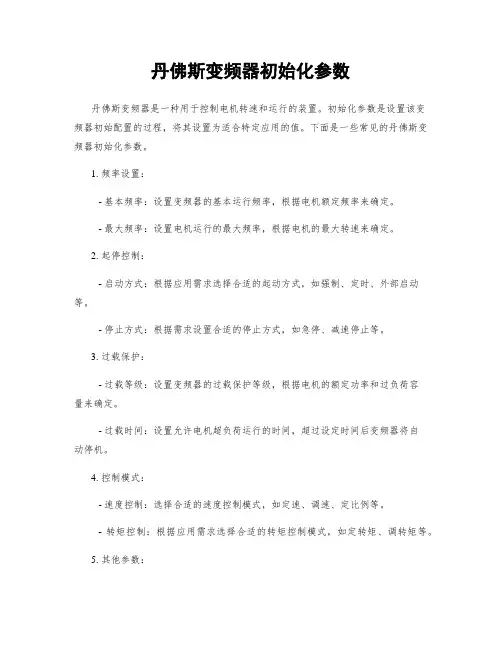

丹佛斯变频器初始化参数
丹佛斯变频器初始化参数
丹佛斯变频器是一种用于控制电机转速和运行的装置。
初始化参数是设置该变
频器初始配置的过程，将其设置为适合特定应用的值。
下面是一些常见的丹佛斯变频器初始化参数。
1. 频率设置：
- 基本频率：设置变频器的基本运行频率，根据电机额定频率来确定。
- 最大频率：设置电机运行的最大频率，根据电机的最大转速来确定。
2. 起停控制：
- 启动方式：根据应用需求选择合适的起动方式，如强制、定时、外部启动等。
- 停止方式：根据需求设置合适的停止方式，如急停、减速停止等。
3. 过载保护：
- 过载等级：设置变频器的过载保护等级，根据电机的额定功率和过负荷容
量来确定。
- 过载时间：设置允许电机超负荷运行的时间，超过设定时间后变频器将自
动停机。
4. 控制模式：
- 速度控制：选择合适的速度控制模式，如定速、调速、定比例等。
- 转矩控制：根据应用需求选择合适的转矩控制模式，如定转矩、调转矩等。
5. 其他参数：
- 加速时间：设置电机从静止状态到达设定速度所需的时间。
- 减速时间：设置电机从设定速度到达静止状态所需的时间。
- 控制信号输入：设置变频器接受控制信号的方式，如模拟信号、数字信号等。
在设置丹佛斯变频器初始化参数时，需要根据具体应用对电机的要求进行调整。
通过合理设置这些参数，可以实现对电机运行的精确控制和保护，提高电机的效率和寿命。

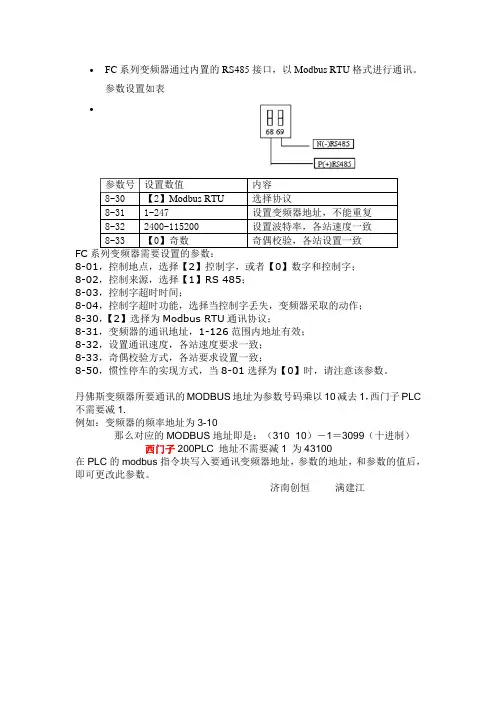

丹佛斯变频器modbus设置
•FC系列变频器通过内置的RS485接口，以Modbus RTU格式进行通讯。
参数设置如表
•
参数号设置数值内容
8-30 【2】Modbus RTU选择协议
8-31 1-247 设置变频器地址，不能重复
8-32 2400-115200 设置波特率，各站速度一致
8-33 【0】奇数奇偶校验，各站设置一致
FC系列变频器需要设置的参数：
8-01，控制地点，选择【2】控制字，或者【0】数字和控制字；
8-02，控制来源，选择【1】RS 485；
8-03，控制字超时时间；
8-04，控制字超时功能，选择当控制字丢失，变频器采取的动作；
8-30，【2】选择为Modbus RTU通讯协议；
8-31，变频器的通讯地址，1-126范围内地址有效；
8-32，设置通讯速度，各站速度要求一致；
8-33，奇偶校验方式，各站要求设置一致；
8-50，惯性停车的实现方式，当8-01选择为【0】时，请注意该参数。
丹佛斯变频器所要通讯的MODBUS地址为参数号码乘以10减去1，西门子PLC 不需要减1.
例如：变频器的频率地址为3-10
那么对应的MODBUS地址即是：（310×10）－1＝3099（十进制）西门子200PLC 地址不需要减1 为43100
在PLC的modbus指令块写入要通讯变频器地址，参数的地址，和参数的值后，即可更改此参数。
济南创恒满建江。
丹弗斯变频器参数设置
电流超过参数221所设电流极限值时，继电器输出1-2接通
202 50
226 50 221 100 302 27 304 3 314 1 315 4 319 6
323 8
ቤተ መጻሕፍቲ ባይዱ
斯变频器参数
参数功能
开环速度控制
选择恒转矩
电机电流
电机转速
优化关闭
共振衰减关
电机无热保护
启动频率
※
启动电压
※
最大直流制动电压
U/F比，102-109无法精确满足时需设置
※
输出频率上限
告警上限频率 电流极限值，所设值为参数105所设值的百分比 端子18为精确启动停车 端子27为复位与惯性停车反逻辑 模拟输入电流端子60为参考值 端子60的最小标度为4mA 模拟输出端子42为4-20mA
14 1 本机停车LOCAL STOP有效 15 0 本机反转无效 16 0 本机反转无效 17 1 跳闸复位有效 18 0 防止参数修改不锁定 19 1 20 0 手动操作无效
24 0 用户自定义快捷菜单无效

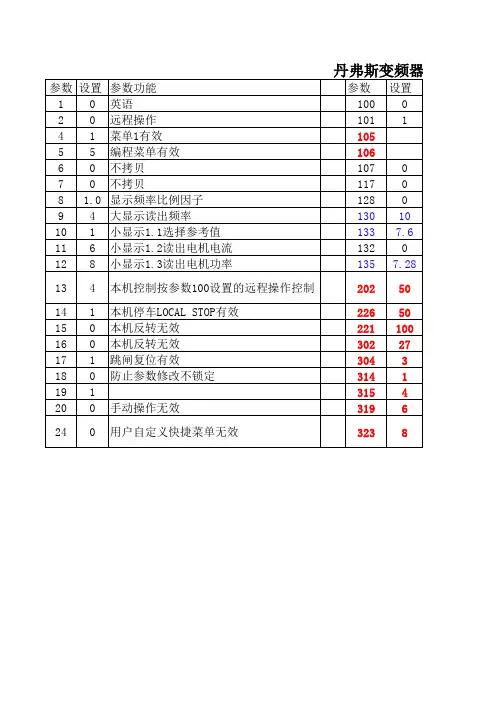

丹弗斯变频器参数
参数 设置 100 0 101 1 105 106 107 0 117 0 128 0 130 10 133 7.6 132 0 135 7.28
参数 设置 参数功能 1 0 英语 2 0 远程操作 4 1 菜单1有效 5 5 编程菜单有效 6 0 不拷贝 7 0 不拷贝 8 1.0 显示频率比例因子 9 4 大显示读出频率 10 1 小显示1.1选择参考值 11 6 小显示1.2读出电机电流 12 8 小显示1.3读出电机功率
13 4 本机控制按参数100设置的远程操作控制

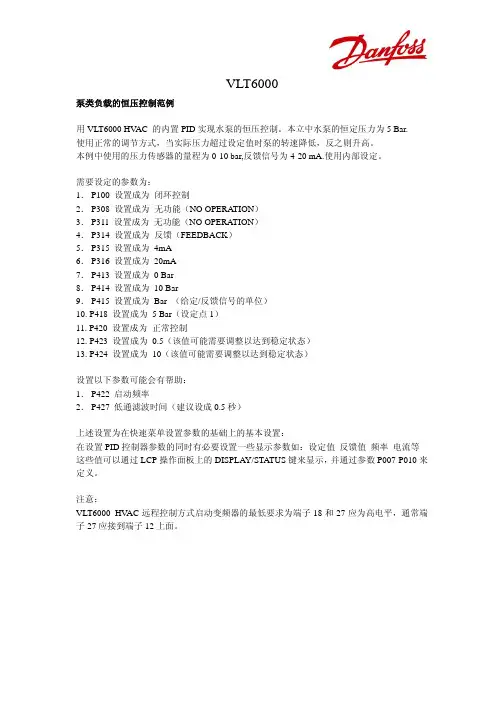

丹佛斯VLT6000基本参数设置
VLT6000泵类负载的恒压控制范例用VLT6000 HV AC 的内置PID实现水泵的恒压控制。
本立中水泵的恒定压力为5 Bar.使用正常的调节方式，当实际压力超过设定值时泵的转速降低，反之则升高。
本例中使用的压力传感器的量程为0-10 bar,反馈信号为4-20 mA.使用内部设定。
需要设定的参数为：1．P100 设置成为闭环控制2．P308 设置成为无功能（NO OPERATION）3．P311 设置成为无功能（NO OPERATION）4．P314 设置成为反馈（FEEDBACK）5．P315 设置成为 4mA6．P316 设置成为 20mA7．P413 设置成为 0 Bar8．P414 设置成为 10 Bar9．P415 设置成为 Bar （给定/反馈信号的单位）10. P418 设置成为 5 Bar（设定点1）11. P420 设置成为正常控制12. P423 设置成为 0.5（该值可能需要调整以达到稳定状态）13. P424 设置成为 10（该值可能需要调整以达到稳定状态）设置以下参数可能会有帮助：1．P422 启动频率2．P427 低通滤波时间（建议设成0.5秒）上述设置为在快速菜单设置参数的基础上的基本设置：在设置PID控制器参数的同时有必要设置一些显示参数如：设定值反馈值频率电流等这些值可以通过LCP操作面板上的DISPLAY/STATUS键来显示，并通过参数P007-P010来定义。
注意：VLT6000 HV AC远程控制方式启动变频器的最低要求为端子18和27应为高电平，通常端子27应接到端子12上面。
VLT6000风机类负载的恒压控制范例：用VLT6000 HV AC的内置PID实现恒压控制。
本例中恒定压力为5 Bar.使用逆向调节方式，既当压力超过设定值时风扇的转速升高，反之则降低。
本例中使用的压力传感器的量程为0Bar-10Bar,反馈信号为4mA-20mA.需要设定的参数为：1．P100 设置成为闭环控制2．P308 设置成为无功能（NO OPERATION）3．P311 设置成为无功能（NO OPERATION）4．P314 设置成为反馈（FEEDBACK）5．P315 设置成为 4mA6．P316 设置成为 20mA7．P413 设置成为 0 Bar8．P414 设置成为 10 Bar9．P415 设置成为 Bar10. P418 设置成为 5 Bar11. P420 设置成为逆向控制12. P423 设置成为 0.5（该值可能需要调整以达到稳定状态）13. P424 设置成为 10（该值可能需要调整以达到稳定状态）设置以下参数可能会有帮助：1．P422 启动频率2．P427 低通滤波时间（建议设成0.5秒）上述设置为在快速菜单设置参数的基础上的基本设置：在设置PID控制器参数的同时有必要设置一些显示参数如：设定值反馈值频率电流等这些值可以通过LCP操作面板上的DISPLAY/STATUS键来显示，并通过参数P007-P010来定义。
丹佛斯变频器参数设置
(0) 开环速度
1--01 电动控制原理 (1) 电压矢量控制(VVC+)
1--03 转矩特性
(0) 恒转矩
1--04 过载模式
(0) 高转矩
1--06 顺时针方向
(0) 正常(若要改变方向可设为"1"反向)
1--20 电动机功率
按电动机铭牌数据设置
1--22 电动机电压
按电动机铭牌数据设置
1--23 电动机频率
（0）最小--最大 （3）HZ 0.000HZ
3--03 最大参考值
50.000HZ
3--15 参考值来源1 (1)模拟输入端 53
3--40 加减速1的类型 （0）线性
3--41 斜坡1加速时间 转速由零上升到额定转速，并保证电流平稳不超过电流极限所用时间
3--42 斜坡1减速时间 转速由额定转速下降到零，并保证电流平稳不超过电流极限所用时间
5--13 端子29数字输入 （0）无功能
5--14 端子32数字输入 （21）加速
5--15 端子33数字输入 （22）减速
5--40 继电器功能
（5）运行
6--00 断线超时时间 1S
6--01 断线超时功能 (1）锁定输出
6--12 端子53低电流 4.02mA（一般设成4.02-4.05）
6--13 6--14 6--15 6--50
4--12 电动机速度下限 0.000HZ
4--14 电动机速度上限 50.000HZ（在电机允许情况下可设为50-60HZ）
4--18 电流极限
160%
4--19 最大输出频率 50.000HZ（在电机允许情况下可设为50-60HZ）
5--10 端子18数字输入 （8）启动
丹佛斯FC 360系列变频器基本参数调试以及讲解
丹佛斯FC360系列变频器基本参数调试以及讲解前言：丹佛斯FC-360系列变频器功率范围在0.37-75KW，更高功率对应的型号为FC-361系列，功率范围在90-315KW，这两种型号的参数组功能定义是一样的，有个别的参数值对应的功能会不一样，例如模拟量输出选择，总体来说丹佛斯变频器主要用于重负载的场合比较多，对于控制方面略有欠缺，参数说明字面的意思与国内大多数变频器不同，以下内容仅供学习参考使用。
1、数字式本地控制面板LCP21分为4个功能区。
A.数字显示。
B.菜单键。
C.导航键和指示灯(LED)。
D.操作键和指示灯(LED)。
A.数字显示。
1setup 1菜单编号显示出有效菜单和编辑菜单。
如果有效菜单和编辑菜单是同一个菜单，则仅显示该菜单编号（出厂设置）。
如果有效菜单和编辑菜单不同，则显示屏中将同时显示出两个编号（菜单12）。
编号在闪烁的菜单为编辑菜单。
2参数编号。
3参数值。
4屏幕左下侧显示出电机方向。
小箭头表示方向5▼三角形表示LCP 是位于状态、快捷菜单还是主菜单下。
Status 状态Quick Menu 快捷菜单Main Menu 主菜单B 、菜单键指示指示灯6On 开绿色当变频器获得主电源电压、直流总线端子或24V 外接电源的供电后，通电指示灯会亮起。
7Warn.警告黄色当符合警告条件时，黄色的警告指示灯亮起，同时会在显示区中出现标识相关问题的文字。
8Alarm 报警红色故障状态会使红色报警指示灯闪烁，同时将显示报警文字。
C 、指示灯(LED)和导航键9[Back]（后退）返回导航结构的上一步或上一层。
10[▲][▼]用于切换参数组、参数和参数值，还可增/减参数值。
箭头也用于设置本地参考值。
11[OK]（确定）按下可访问参数组或启用某个选项。
12[►]按下可在参数值内从左到右横向移动，更改单个数字。
D 、操作键和指示灯(LED)13Hand On 手动启动用本地控制模式启动变频器。
丹佛斯变频器参数设置
丹佛斯变频器参数设置丹佛斯变频器是一种能够调节电机运行频率的设备，它能够实现电机的无级调速，使其按照不同的负载需求运行，达到节能降耗、提高生产效率的目的。
要想丹佛斯变频器达到最佳的运行效果，需要对其参数进行适当的设置。
本文将就丹佛斯变频器的参数设置进行详细介绍。
1.基本参数设置（1）工作/停止方式：选择工作方式时，需根据实际需要进行选择，一般有V/F控制、向量控制和直接转矩控制三种方式可选。
停止方式的设置也需根据实际需求确定，有自由停机、减速停机、急停等多种方式可选。
（2）电源输入：输入电压需与电机额定电压相同，同时还需进行频率设置。
（3）最大频率设置：最大频率设置应根据具体负载情况选择，通常应不大于电机额定转速。
（4）最小频率设置：最小频率的设置需考虑电机低速时的转矩输出，应根据实际负载和逆变器能力进行确定。
丹佛斯变频器支持多种通信协议，如MODBUS、PROFIBUS-DP、CANOPEN等。
通信参数主要包括通信地址、波特率、校验位等。
（1）加速时间和减速时间：加速时间和减速时间的设置需根据实际负载情况选择，不能过快或过慢，以免对电机造成损害。
（2）PID调节：在向量控制模式下，需进行PID（比例、积分、微分）参数的设置，以实现快速响应、精确控制的目的。
（3）倍率设置：可根据实际负载情况进行倍率设置，常见的倍率包括电压倍率和转矩倍率。
为了保护丹佛斯变频器和电机的安全运行，需对保护参数进行设置。
（1）过电流保护：可设置电机最大输出电流，以避免因负载过大而损坏电机。
（3）过压保护：当输入电压超过预设范围时，需自动停机以防止对电机造成伤害。
（5）过热保护：当丹佛斯变频器发生过热时，需自动停机，以避免设备损坏。
综上所述，丹佛斯变频器的参数设置需根据具体负载情况而定，需要谨慎选择和调整，以确保设备能够正常、安全、高效地运行。
丹佛斯FC101 PID参数
丹佛斯FC101系列变频器PID 功能调试参数压力变送器：使用的压力变送器为两线制类型， “+”接24VDC （变频器12控制端子），“-”接模拟信号输入（变频器54控制端子），0-0.6MPa 输出4-20mA 信号。
控制过程为：1、 为防止水泵工作在低频下，设置电动机速度下限20HZ （4-12），PID 启动速度为15HZ,恒定压力在0.2MPa （对应压力变送器的信号为9.33mA ）。
2、 当电动机速度低于21HZ （22-47），并且电动机运行时间已超过8S （22-40）。
3、 FC101激活提高功能（将22-45=10%添加到给定值），即将压力提高到0.26MPa 。
4、 当压力已达到新的给定值或者提高模式已经运行超过3S （22-46）。
5、 变频器停止运行，进入睡眠模式。
6、FC101将反馈信号与给定信号不断对比，当误差（给定值-反馈）大于5%（22-44）即压力低于0.17MPa ，并且睡眠模式已超过3S （22-41），变频器将退出睡眠模式。
7、FC101回到闭环控制参数名称 参数号 设定值 设定值含义 电网类型 0-06 12 380-440V/50HZ 主菜单密码 0-60 123 配置模式 1-00 3 闭环 电动机功率 1-20 15KW电机参数（按电机铭牌设定）电动机电压 1-22 380V 电动机频率 1-23 50HZ 电动机电流 1-24 31.58A 电动机转速 1-25 2930R/MIN 最小参考值 3-02 0 最大参考值 3-03 50HZ预置参考值3-10=0=33.33%恒定压力值设定，0.2MPa （对应压力变送器的信号为9.33mA ）。
方法为：(9.33-4)/(20-4)*100%=33.33% 或0.2MPa/0.6MPa=33.33% 参考值2来源 3-16 0 加速时间1 3-41 10S 减速时间2 3-42 10S电动机速度方向 4-10 0 顺时针方向 电动机速度下限 4-12 20HZ 电动机速度上限 4-14 50HZ 最大输出频率 4-19 50HZ 端子18数字输入 5-10 8 启动 端子27数字输入 5-12 0 无功能 继电器功能1 5-40=0 9 报警 继电器功能25-40=1无功能端子54低电流 6-22 4mA 模拟电流信号输入端子54端子54高电流 6-23 20mA 54端参考/反馈低 6-24 0 54端参考/反馈高 6-25 50 54端子信号类型 6-29 0 电流信号 反馈1来源 20-00 2 模拟输入54PID 参数反馈1转换 20-01 0 线性 PID 正常/反向控制 20-81 0 正常 PID 启动速度 20-83 15HZ 使用参考值带宽 20-84 5% PID 防积分饱和 20-91 1PID 比例增益 20-93 0.5 越大变化越快 PID 积分时间 20-94 3 越小变化越快 最短运行时间 22-40 8S睡眠模式参数 最短睡眠时间 22-41 3S 唤醒速度22-43 21HZ 唤醒参照值/反馈差值 22-44 5% 给定值提高 22-45 10% 最长提高时间 22-46 3S 睡眠速度 22-47 21HZ压力信号控制正反 20-81 0（正比例）1（反比例）注：参数20-83的设定值必须小于3-10=0（该参数为相对于3-03设定值的百分比）的设定值，否则变频器会以3-10=0设定值的速度开环运行。
丹佛斯变频器参数设置
(0) 开环速度
1--01 电动控制原理 (1) 电压矢量控制(VVC+)
1--03 转矩特性
(0) 恒转矩
1--04 过载模式
(0) 高转矩
1--06 顺时针方向
(0) 正常(若要改变方向可设为"1"反向)
1--20 电动机功率
按电动机铭牌数据设置
1--22 电动机电压
按电动机铭牌数据设置
1--23 电动机频率
4--12 电动机速度下限 0.000HZ
4--14 电动机速度上限 50.000HZ（在电机允许情况下可设为50-60HZ）
4--18 电流极限
160%
4--19 最大输出频率 50.000HZ（在电机允许情况下可设为50-60HZ）
5--10 端子18数字输入 （8）启动
5--12 端子27数字输入 （2）惯性停车（设为‘0’时端子12与27可不短接，‘2’要短接）
丹佛斯变频器参数设置
代码
显示
设置值
0-01 语言
（10）中文
0-02 电动机速度单位 （1）HZ
0-20 速度
1617 显示行1.1
0-21 电机运行电流 1614 显示行1.2
0-22 散热片温度
1634 显示1.3
ቤተ መጻሕፍቲ ባይዱ
0-23 运行频率
1613 显示行2
0-24 参考值％
1602 显示行3
1-00 配置模式
默认开关频率：0.37-7.5KW 5.0KHZ；11-30KW 4.0KHZ；37-200KW 3.0KHZ；250-800KW 2.0KHZ
电气车间 2014-3-28
（0）最小--最大 （3）HZ 0.000HZ
丹佛斯FC51变频器设置指南
丹佛斯FC51变频器设置指南⽬录1. 安全性5安全说明5认证5⼀般警告5避免意外启动6开始维修⼯作之前62. 简介7订购单型号代码73. 编程11如何编程11使⽤ MCT-10 编程11使⽤ LCP 11 和 LCP 12 编程11状态菜单14快捷菜单14主菜单144. 参数说明15参数组 0：操作/显⽰15参数组 1：负载/电动机19参数组 2：制动28参数组 3：参考值/加减速31参数组 4：极限/警告37参数组 5：数字输⼊/输出40参数组 6：模拟输⼊/输出45参数组 7：控制器51参数组 8：通讯53参数组 14：特殊功能58参数组 15：变频器信息61参数组 16：数据读数645. 参数列表696. 疑难解答73索引74⽬录 | IllustrationIllustration 2.1: 该⽰例显⽰了⼀个标识标志。
7Illustration 3.1: 带有电位计的 LCP 12 11Illustration 3.2: 不带电位计的 LCP 11 11Illustration 3.3: 指⽰菜单 12Illustration 3.4: 指⽰选定的参数号 12Illustration 3.5: 指⽰选定参数的值 12Illustration 3.6: 指⽰选定参数的单位 12Illustration 3.7: 指⽰电动机⽅向 13Illustration 3.8: 指⽰状态模式 14Illustration 3.9: 指⽰快捷菜单模式 14Illustration 3.10: 指⽰主菜单模式 14Illustration 4.1: 图 1 U/f 特性 23⽬录 | TableTable 2.1: 缩略语和标准表。
9Table 4.1: 参数 5-1* 选项 [16]、[17] 和 [18] 32Table 6.1: 代码列表 731. 安全性VLT? Micro Drive FC 51 11.安全性1.1.1.⾼压警告连接到主电源时，变频器带有危险电压。
丹佛斯变频器PROFIBUS通讯配置
1、设置PROFIBUS地址：断电后，通过硬件拨码，设置PROFIBUS地址，应与STEP7软件分配地址一致，地址空间为0～125，默认地址127。
2、变频器设置参数（设置成用PROFIBUS总线控制）1）Par.0-40（LCP的手动启动键）选择[0] 禁用。
2）Par.8-10选择PROFIdrive。
3）Par. 8-50～8-56选择[1]总线。
4）Par. 8-03～8-07咨询丹佛斯进行设置。
5）Par. 9咨询丹佛斯进行设置。
6）Par. 3-00选择[0]仅为正值，防止反转。
另外Par. 3-01～3-03也需设置，转速正极限不要超过电机额定转速。
3、PPO类型：见上表，总共有PPO Type 1～8共8种模式。
PPO types 3、4、6、7和8用于非循环参数访问，只能访问PCD（过程控制数据），但是不能对PCV（变频器参数特征值）进行访问。
选择上述5种模式，PLC送出过程控制数据，变频器响应后返回过程状态数据。
对于过程控制数据，PCD头4个字节（图中1、2）由CTW （控制字）和MRV（主要参考值――速度）组成，用来控制电机起停以及速度给定。
下4个字节（图中3、4）写Par. 9-15[1]中设置的可以写的参数；对于状态数据，PCD头4个字节（图中1、2）由STW（状态字）和MAV（主要实际值――速度）组成，用来反应电机运行状态以及速度反馈值。
下4个字节（图中3、4）写Par. 9-16[1]中设置的可以读的参数。
后续字节为Par. 9-23中设置的参数。
PPO types 1、2、5可以对PCV（变频器参数特征值）和PCD（过程控制数据）进行读写。
所有PPO types都可以选择成Word consistent（只有PCV数据是连续的，不需要调用SFC14,15）和Module consistent（PCD，PCV数据是连续的，都有调用SFC14,15）。
4、CTW（控制字）/ STW（状态字）:根据Par.8-10设置的不同可以选择PROFIdrive或者FC结构。
丹佛斯变频器正式运行参数_FC302现场-总线控制参数表
丹佛斯变频器正式运行参数_FC302现场/总线控制参数表基本参数如下：首先将010 有效菜单改为9多重菜单，011编辑菜单选择你要编辑的菜单。
辑完各个菜单后，请将011编辑菜单改为改为9 有效菜单。
注意事项：1：变频器由现场就地，远程总线，停止三种状态，通过现场转换开关进行切换，变频器的32,33端子进行菜单切换。
停止是菜单1，现场就地是菜单2，远程总线是菜单3。
2：变频器正常工作时在AUTO ON状态（按一下AUTO ON 即可），否则变频器无法正常运行。
变频器出现重要故障，按复位键复位后，变频器会在OFF状态，此时应按到AUTO ON 上来。
3：若想在变频器面板上强制停止变频器，可按面板的OFF键。
4：注意参数1-06，此参数应当默认为normal，电机出现反转时请更改电机接线，不建议使用此功能更改电机转向，防止在进行初始化后，电机出现反转5：将Profibus总线卡的地址拨到和上位机软件配置相同（二进制数，具体地址由客户中控室提供）。
6：变频器初始化断电同时按Status+MainMenu+OK三键，上电停留5秒即可，此时会有报警提示，按RESET即可。
7：参数及菜单复制功能，0-50设定为【1】所有参数到LCP，后将面板取下至另一台变频器，将0-50设定为【2】从LCP传所有参数，复制后请检查重要参数，不可进行不同功率复制。
8：面板显示功能，面板可同时看到五项数据，具体为那项数据可通过0-20、0-21、0-22、0-23、0-24进行更改。
9：若通过预制参考值试用电机，请在通讯完成后将其更改为0，防止通讯调频的叠加，此种方式不推荐使用10：若变频器上面有警告信息，如总线通讯故障，此时需将继电器1设定为5运行，而不是运行无警告才可运行变频器，在初次调试时均设定为5运行，正式投产后请将其全部更改为6运行/无警告11：假如变频器出现故障，在使用菜单3进行总线控制的时候，变频器面板进行复位以后，可能会出现控制字一直下发，所以dcs应当具备变频器故障，启动控制字自动丢失的条件，或者按照操作规范，出现问题停机先点停止！12：因为OFF和HAND ON已经禁用，所以变频器不能使用面板上的OFF进行停止，如果想使用必须先将此键解锁，禁用OFF以后如果在使用远程菜单并且不能通过DP通信变频器停止变频器时，会出现安全隐患，因此增加参数表中的0-12和5-12参数，使得可以在远程操作的情况下通过转换开关停止变频器。
