瓦斯抽放管路安装标准
瓦斯抽放管路与电缆吊挂标准
马军峪煤矿井下瓦斯抽放管路与电缆悬挂标准为进一步规范井下电缆与抽放管路的管理，提高安装、敷设的质量，统一标准，便于操作，提升我矿质量标准化管理水平，结合本矿实际特制订井下电缆与抽放管路悬挂标准。
第一部分电缆悬挂标准井下所有固定敷设的电缆（包括动力电缆、监测、照明、信号、通讯电缆等）必须采用专用电缆钩进行悬挂。
悬挂电缆必须遵守下列标准：1、水平巷道或倾斜井巷中悬挂的电缆应有适当的弛度（最低点水平下垂50～100mm），并能在意外受力时自由坠落。
其悬挂高度保证电缆在矿车掉道时不受撞击，在电缆坠落时不落在轨道或输送带上，在行人巷道电缆钩最低层的电缆悬挂高度距离底板1.8m。
2、电缆悬挂点的间距，在水平巷道或倾斜井巷内电缆钩间距为1.5m。
3、电缆与抽放管同帮悬挂时，电缆悬挂于巷道中间顶板上或巷道的另一帮。
3、电缆不得悬挂在抽放管上，不得遭受淋水。
电缆上严禁悬挂任何物件。
电缆与压风管、供水管在巷道同一侧敷设时，必须敷设在管子上方，并保持0.3m以上的距离。
在有瓦斯抽放管路的巷道内，电缆（包括通讯、监测、照明、信号电缆）必须与瓦斯抽放管路分挂在巷道两侧。
盘圈或盘“8”字形的电缆不得带电（屏蔽电缆除外）。
4、井筒和巷道内的通讯、信号、照明、监测电缆，应与电力电缆分挂在井巷的两侧。
如果巷道一侧管道过多受条件所限，在井筒内，应敷设在距电力电缆0.3m以外的地方；在巷道内，应敷设在电力电缆上方0.2m以上的地方。
5、巷道内的动力电缆，沿线每隔一定距离、拐弯或分支点以及连接不同直径电缆的接线盒两端、穿墙电缆的墙的两边都应设置电缆标志牌，注有编号、供电对象、长度、电压、截面和巡检负责人的姓名，巷道内电缆要求每隔50m，粘贴电缆标志牌。
6、在硐室内及经过风门敷设电缆时，电缆穿过墙壁部分必须采用套管保护，并严密封堵管口。
7、严禁使用铁丝直接吊挂电力电缆。
8、所有电缆及电缆接线盒上不得有沙浆和油污，其表面上的积尘必须每天清理一次，保持电缆及电缆接线盒清洁干净。
抽放瓦斯管路安装维护管理制度
8.凡新安装的抽放瓦斯管路必须进行气密性实验（试验时管路内部瓦斯浓度不得超过3%,正压不得低于0.2MPa,漏气率不得超过每千米3m3∕min）,只有抽放管路气密性符合要求后方可投入使用。
二、抽放瓦斯管路维护
1 .抽采队必须保证抽放管路沿途巷道的支护完好，出现可能冒顶、危棚等情况时，必须及时汇报通风科等到有关单位，制定措施，及时处理，严防砸坏管路。
2 .抽采队安排专人每天对抽放瓦斯管路进行一次巡查，发现管路损坏、漏气，必须及时处理汇报。
3 .严禁任何队组或个人擅自挪用、拆卸、移动、损坏瓦斯抽放设施。
如确因工作需要，则必须制定安全措施，报矿总工程师批准后执行。
4 .主、干管法兰盘连接处漏气时，采取平衡紧固法兰盘周边螺丝的方法进行处理；发现支管与钻孔连接部分漏气时，采取紧固铅丝的方法进行处理。
5 .抽放管路因焊接、制作等原因有焊孔、小的裂缝等漏气现象时, 采用密封胶涂敷的方法进行处理。
6 .在处理管路漏气过程中需登高作业时，作业人员必须用梯子
（制作专用木梯）等进行处理。
当需跨皮带作业时，应做好自身的安全防护工作。
7 .穿过皮带、单轨吊等的管路，要加废皮带保护，防止运转过程
中损坏抽放管路。
8 .管路悬挂一侧有电缆等带电设备时，应加保护皮带将其隔开。
煤矿井下瓦斯抽放管路要求
井下瓦斯抽放管路管理规定第一条：井下敷设的所有瓦斯抽放管路必须抗静电。
第二条：管材的选择1、以下地点必须使用螺旋焊接的钢管：（1）回风井内敷设的瓦斯抽放管路、地面通往井下的专用抽放孔内敷设的抽放管路。
（2）矿井、水平、一翼巷道内敷设的抽放管路。
（3）服务年限在10年以上的采区回风巷内敷设的抽放管路。
（4）井口到瓦斯抽放泵站的地面抽放管路。
（5）螺旋焊接钢管长度要求：¢800mm≥1.5m，¢700mm≥2m，¢600mm≥3m.2、以下地点可以使用钢板卷管：（1）服务年限在10年以下的采区回风巷内敷设的抽放管路。
（2）专用瓦斯排放巷内敷设的抽放管路。
（3）走向高抽巷口到采区回风巷内敷设的抽放管路，2、以下地点可以使用阻燃抗静电高分子管。
（1）采掘工作面本煤层预抽管路。
（2）本煤层封孔管（3）邻近层钻孔的套管4、以上管路的壁厚、管径等由设计部门设计后，按程序和管理职责审查。
第三条：管路敷设1、回风立井和地面专用抽放钻孔必须采用焊接连接，立井井筒加设管卡与井壁固定，地面专用抽放钻孔必须用混凝土浇灌。
2、采区及以上管路在沿巷道底板敷设管路时，应采用每3米一个，高度0.3米以上的支撑墩。
3、在敷设倾斜管路时，应采用管卡将管路固定在巷道支架上。
在巷道倾角小于或等于30°时，管卡间距宜采用15-20m，在巷道倾角大于30°时，管卡间距宜采用10-15m。
当沿立井敷设管路时，应将管道固定在罐道梁上或专用管架上。
4、井下抽放管路宜沿回风巷或矿车不经常通过的巷道布置，若设于主要运输巷内，在人行道侧其架设高度不应小于1.8 m，并固定在巷道壁上，与巷道壁的间距应满足检修要求，瓦斯抽放管件的外缘距巷道壁不宜小于0.1m，抽放管路管径要统一，变径时必须设过度节。
5、在进入专用尾巷口前必须加设其断面不小于抽放管路断面80％的绝缘软管，绝缘软管长度不小于5米。
6、瓦斯抽放管路要每隔1000米和专用尾巷口设置接地极。
瓦斯抽采管路安装标准

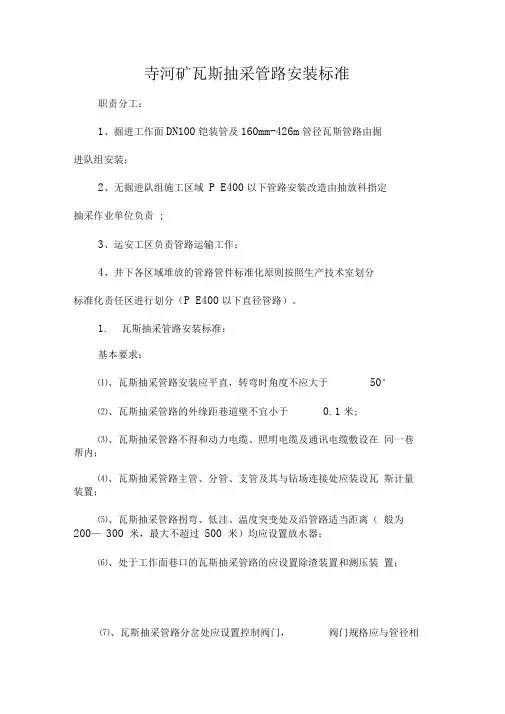

寺河矿瓦斯抽采管路安装标准职责分工：1、掘进工作面DN100铠装管及160mm-426m管径瓦斯管路由掘进队组安装；2、无掘进队组施工区域P E400以下管路安装改造由抽放科指定抽采作业单位负责;3、运安工区负责管路运输工作；4、井下各区域堆放的管路管件标准化原则按照生产技术室划分标准化责任区进行划分（P E400以下直径管路）。
1.瓦斯抽采管路安装标准：基本要求：⑴、瓦斯抽采管路安装应平直，转弯时角度不应大于50°⑵、瓦斯抽采管路的外缘距巷道壁不宜小于0.1米;⑶、瓦斯抽采管路不得和动力电缆、照明电缆及通讯电缆敷设在同一巷帮内；⑷、瓦斯抽采管路主管、分管、支管及其与钻场连接处应装设瓦斯计量装置；⑸、瓦斯抽采管路拐弯、低洼、温度突变处及沿管路适当距离（般为200—300 米，最大不超过500 米）均应设置放水器；⑹、处于工作面巷口的瓦斯抽采管路的应设置除渣装置和测压装置；⑺、瓦斯抽采管路分岔处应设置控制阀门，阀门规格应与管径相匹配；⑻、在急倾斜巷道中，瓦斯抽采管路应设防滑卡，其间距可根据巷道坡度确定；⑼、瓦斯抽采管路应有良好的气密性及采取防腐蚀、防砸坏、防静电等措施。
寺河矿工作面预抽管路安装标准：寺河矿工作面预抽管路有：PE400 PE280 PE160①426铁管⑴、PE4O0①426铁管管路安装标准:①管路应安装在巷道的帮角上，管路上缘距巷道顶板距离不大于300mm管路距巷帮距离不小于100mm（以200mn为宜）；②管路采用专用起吊锚杆进行吊挂，吊挂采用专用起吊环配合钢丝绳及胶管等材料，每2米一个起吊点，对于三通、阀门需增加一个起吊点；③主管路每300米安装1 个主控阀门，每个横川安装4个400/160 （110）三通及阀门（DN150,用于连接支管路和预留放水三通，放水三通垂直向下；如遇千米钻机钻场则在钻场方向增设 1 个400/280 三通及阀门（DN250）；④管路低洼处必须安装放水三通，无明显低洼处的巷道每300米安装一放水器三通；⑤顺槽巷道口在管路平直段安装涡街流量计及人工参数测点。
瓦斯抽放管路敷设要求
⽡斯抽放管路敷设要求⽡斯抽放管路敷设要求⼀、⽡斯抽放管路敷设的⼀般要求由于井下的环境条件⽐较恶劣, 巷道变形较⼤⾼低不平, 坡度⼤⼩不⼀, 空⽓潮湿管路易⽣锈, 为此对井下⽡斯抽放管路的敷设要求如下:1. ⽡斯抽放管路应采取防腐, 防锈蚀措施;2. 在倾斜巷道中, 应⽤卡⼦把⽡斯抽放管道固定在巷道⽀架上, 以免下滑;3. ⽡斯抽放管路敷设要求平直, 尽量避免急弯;4. ⽡斯抽放管路敷设时要考虑流⽔坡度, 要求坡度尽量⼀致, 避免由于⾼低起伏引起的局部积⽔. 在低洼处需要安装放⽔器;5.敷设的管路要进⾏⽓密性试验.⼆、地⾯敷设的管道除了满⾜井下管路的有关要求外, 还需要符合以下要求:1、在冬季寒冷地区应采取防冻措施;2、⽡斯抽放管路不允许与⾃来⽔管, 暖⽓管, 下⽔道管, 动⼒电缆, 照明电缆和电话线缆等敷设于⼀个地沟内;3、⽡斯抽放主管路距建筑物的距离⼤于5m, 距动⼒电缆⼤于1m, 距⽔管和排⽔沟⼤于5m, 距⽊电线杆⼤于2m;4、⽡斯抽放管路与其他建筑物相交时, 其垂直距离⼤于0.15m, 与动⼒电缆, 照明电缆和电话线⼤于0.5m, 且距相交建筑物2m范围内, 管路不准有接头.三. 管路安装1、井下⽡斯抽放管路采⽤吊挂或打⽀撑墩沿巷道底板敷设.掘进⼯作⾯⽡斯抽放管路可采⽤巷道侧邦吊挂安全⽅式. 地⾯⽡斯管路安装采⽤沿地表架空敷设⽅式, 架空⾼度0.5m. 每隔5-6m设臵⼀个⽀撑架(⽀撑墩), 必要时在⽀撑墩上设半圆形管卡固定管路, 以防滑落.2、管道防腐防锈在运送和安装过程中损坏的树脂防腐层处必须刷两层防锈漆和⼀层调和漆.四、⽡斯抽放管道的附属装臵为了掌握各抽放地点的⽡斯涌出量, ⽡斯浓度的变化情况, 便于调节管路系统内的负压和流量, 在管路上应安装阀门, 流量计和放⽔器等附件. 除此之外, 在⽡斯泵房和地⾯管路上还须安设有防爆, 防回⽕装臵及放空管等.1、阀门⽡斯抽放管路主⼲管、钻场连接管上均应安装阀门, 主要⽤来调节和控制各抽放点的抽放量, 抽放浓度和抽放负压等.2、放⽔器在抽放管路系统最低点安装⼈⼯或⾃动放⽔器, 及时放空抽放管路中的积⽔, 提⾼系统的抽放效率. 在排⽓端低凹处安装正压放⽔器.为减少⽡斯抽放成本, 建议采⽤⼈⼯放⽔器(如图). 也可以使⽤负压⾃动放⽔器.1 –钢管;2 –闸阀DN25.如下图⼈⼯负压放⽔器(也可以作正压放⽔器⽤)⾼负压⼈⼯放⽔器安装⽰意图(a) 卧式, (b) ⽴式.1 –⽡斯管路;2 –放⽔器阀门;3 –空器⼊⼝阀门;4 –放⽔阀门;5 –放⽔器; 6- 法兰盘.抽出的⽡斯排放⾄地⾯, 还必须安装防爆, 防回⽕装臵, 放空管, 避雷线等.3、计量装臵及抽放参数测定在井下与主管道汇合的各抽放⽀管处各安装⼀套WYS型管道⽓体参数监测仪(南京科强科技实业有限公司产品), 计量各⽀管的⽡斯流量. 在抽放系统的主管道和各⽀管上安装⼀套WYS型管道⽓体参数监测仪(南京科强科技实业有限公司产品),计量整个抽放系统的⽡斯抽放量. 应⽤便携式孔板流量计测定单孔⽡斯流量. 也可以使⽤板流量计来测定管道中⽓体的流量. 在使⽤孔板流量计时要注意孔板与⽡斯管道的同⼼度, 不能装偏. 在钻场内使⽤孔板流量计时, 应保证孔板前后各1m段平直, 不要有阀门和变径管. 在抽放⽡斯管末端安装孔板流量计时, 应保证孔板前后各5m段平直, 不要有阀门和变径管.测定孔板两端的压差可采⽤倾斜⽔柱计, 测定抽放管路中的抽放负压可采⽤⽔银计, 抽放管路中的⽡斯浓度可采⽤负压吸⽓筒和⾼浓度⽡斯检定器.孔板流量计两侧的测压孔使⽤胶管分别与U形压差计(煤矿⾃备,长800mm)连接. 根据⽔银压差计测定的负压,压差和⾼浓度⽡斯检测仪监测的抽放管路内的⽡斯浓度就可以通过公式来计算⽡斯抽放量. 除孔板流量计外, 也可以使⽤煤⽓表或⽡斯抽放管道监测系统作为流量测量装臵. 煤⽓表的量程应根据预计的单孔⽡斯流量确定. ⼀般地本煤层预抽钻孔使⽤J2.5型煤⽓表, 其最⼤允许的⽡斯流量为66L/min, 最⼩流量在1L/min以下.测定单孔流量也可以使⽤WYS便携式⽡斯流量计. WYS型便携式⽡斯抽放多参数测定仪是⽤于管径D≤100mm⽡斯抽放管道参数测定的智能化测量仪表, 特别适⽤于钻场单个钻孔封孔前,封⼝后的参数测定. 是⼀种便携式矿⽤本质安全型仪器, 防爆标志为ibl(±150oC), 可测定的参数包括⽓体流量,⽡斯浓度和管道负压. 同时可测定抽放管道的⽡斯混合流量和纯甲烷流量. 测定的所有数据都可以储存, 显⽰和打印. 仪器具有掉电⾃动保护功能以及电源⽋压提⽰功能. 仪器数据储存量⼤, 可存储综合测定数据100组. 单参数据300组. 仪器的主要特点是: 1).仪器本⾝⾃带涡街量传感器, ⾃成⼀体, ⽆需另外配备孔板, 均速管道或⽪托管, 流量系数直接固化在软件中, ⽤户⽆法改变, 这可避免因输错系数⽽造成测定数据不准确的问题. 2).使⽤⽅便. ⽤户只需要软管与仪器连接好既可进⾏测量⼯作. 3).阻⼒损失⼩, 对⽓体流场影响⼩.4).稳定可靠, 测量精度⾼.2012年1⽉28⽇。
瓦斯抽采管路安装标准
瓦斯抽采管路安装标准公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]寺河矿瓦斯抽采管路安装标准职责分工：1、掘进工作面DN100铠装管及160mm-426mm管径瓦斯管路由掘进队组安装；2、无掘进队组施工区域PE400以下管路安装改造由抽放科指定抽采作业单位负责;3、运安工区负责管路运输工作；4、井下各区域堆放的管路管件标准化原则按照生产技术室划分标准化责任区进行划分（PE400以下直径管路）。
1. 瓦斯抽采管路安装标准：基本要求：⑴、瓦斯抽采管路安装应平直，转弯时角度不应大于50°；⑵、瓦斯抽采管路的外缘距巷道壁不宜小于0.1米；⑶、瓦斯抽采管路不得和动力电缆、照明电缆及通讯电缆敷设在同一巷帮内；⑷、瓦斯抽采管路主管、分管、支管及其与钻场连接处应装设瓦斯计量装置；⑸、瓦斯抽采管路拐弯、低洼、温度突变处及沿管路适当距离（一般为200—300米，最大不超过500米）均应设置放水器；⑹、处于工作面巷口的瓦斯抽采管路的应设置除渣装置和测压装置；⑺、瓦斯抽采管路分岔处应设置控制阀门，阀门规格应与管径相匹配；⑻、在急倾斜巷道中，瓦斯抽采管路应设防滑卡，其间距可根据巷道坡度确定；⑼、瓦斯抽采管路应有良好的气密性及采取防腐蚀、防砸坏、防静电等措施。
寺河矿工作面预抽管路安装标准：寺河矿工作面预抽管路有：PE400、PE280、PE160、Φ426铁管⑴、PE400、Φ426铁管管路安装标准：①管路应安装在巷道的帮角上，管路上缘距巷道顶板距离不大于300mm，管路距巷帮距离不小于100mm（以200mm为宜）；②管路采用专用起吊锚杆进行吊挂，吊挂采用专用起吊环配合钢丝绳及胶管等材料，每2米一个起吊点，对于三通、阀门需增加一个起吊点；③主管路每300米安装1个主控阀门，每个横川安装4个400/160（110）三通及阀门（DN150），用于连接支管路和预留放水三通，放水三通垂直向下；如遇千米钻机钻场则在钻场方向增设1个400/280三通及阀门（DN250）；④管路低洼处必须安装放水三通，无明显低洼处的巷道每300米安装一放水器三通；⑤顺槽巷道口在管路平直段安装涡街流量计及人工参数测点。
瓦斯抽采管路敷设技术标准121212
二、其他要求
1 瓦斯抽采管路通过风门设施时，必须设置防止压挤管路的装
置。 2 瓦斯抽采管路及其附属设施应符合国家现行有关产品标准的 规定，且应具有生产厂质量检验部门的产品合格证书。 3 瓦斯抽采管路严禁与锚索等支护材料及尖锐材料接触。采取 防冻、防撞、防静电等措施，在温度变化较大的地点，应设置防止 抽采管路热胀冷缩的伸缩装置。 4 埋入、插入采空区的瓦斯抽采管路不得使用金属管。
Q/JM J1.0082-2014
瓦斯抽采管路敷设技术标准
≥300mm 瓦斯管路 ≥300mm
电缆300mm
≥300mm 瓦斯管路
≥0.7m
≥1.8m
矿车
≥300mm 瓦斯管路 ≥300mm 其他管路 如特殊情况管路间距小于300mm时应垫 非导电材料隔开。
一、瓦斯抽采管路附属装置及设施
1 瓦斯抽采主、干、支管路每200mm~500m、管路低洼、温度 突变处应设置放水器和除渣装置。 2 抽采管路每500m安装一组阀门，管道分支时，在管路分支处 前后处各安装一组阀门，阀门要统一进行编号，挂牌管理。
3 抽采管路应设置明显的具有反光性能警示标志，标明气体流 向。抽采管路每200m悬挂警示标志，巷道拐弯处、管路跨行车巷道 及管路分叉处应设置警示标志。警示统一使用长箭头标志，箭尾部 分明显标识“瓦斯抽采管路严禁碰撞”字样，整个标志采用白底红 字。
吊挂点 ≥1m 应不大于3m
吊挂点 ≥1m
1、瓦斯抽采管路安装前应检查管路完好情况并清理管内 杂物。 2、瓦斯抽采管路采用吊挂方式进行安装时，严禁吊挂与 钢带或网片上。 3、法兰连接处使用胶垫密封，严密不漏气。联接螺栓必 须齐全，并沿同一方向。 4、瓦斯抽采管路安装要平直，瓦斯抽采管路连接必须可 靠严密，直径Φ400mm及以上的瓦斯抽采管路，不得采 用快速接头连接。
瓦斯抽放管路安装安全技术措施
瓦斯抽放管路安装安全技术措施瓦斯抽放管路是采煤矿井下排出瓦斯的主要设备之一，其安装和维护需要特别的技术措施和注意事项。
本文将介绍一些瓦斯抽放管路安装的安全技术措施，以确保工人和设备的安全。
瓦斯抽放管路的材质选择瓦斯抽放管路的管道材质一般使用钢制管道或者复合材料管道，这些材质具有耐压和耐腐蚀的特性。
同时，管道的接头需要选择可靠的密封材料，保证管道在使用过程中不会漏气、漏油，避免瓦斯泄漏和引起火灾爆炸事故。
管道布局的规划瓦斯抽放管路的布局需要考虑到井下的环境条件和瓦斯的分布情况，以避免管道的堵塞和泄漏。
在管道的布置上，要尽量缩短管道长度，减少管道的压力损失，提高瓦斯抽放的效率。
同时，在选择管道布局时，要避免与工作面的回风流通通道相连，以防止瓦斯在回风流通通道中积聚和引发事故。
管道安装的步骤和方法在瓦斯抽放管路的安装中，安装步骤和方法非常重要。
安装时要根据要求预留足够的管道间距和悬挂支架，使管道保持水平和垂直。
管道安装过程中，要注意管道悬挂点的设置和管道的防锈、防腐蚀处理，以保证管道的安全运行。
瓦斯抽放管路的维护保养瓦斯抽放管路的维护保养至关重要，它直接关系到井下工人和设备的安全。
常规的维护保养包括：检查管道接头的紧固程度、管道防锈、防腐蚀、管道内壁的清洗和检查、管道的通风清洗和消毒等。
瓦斯抽放管路的维护保养需要定期进行，确保其长期有效运行和安全使用。
总结瓦斯抽放管路是矿井下排出瓦斯的关键设备之一，正确的安装和维护保养对确保矿工和设备的安全非常重要。
在瓦斯抽放管路的安装中，选材、布局和安装步骤非常重要，而维护保养则涉及到管道内部清洁和可靠性检查等。
只有做好这些安全技术措施，才能避免瓦斯泄漏和引起火灾爆炸事故。
瓦斯抽采管路泄漏规范
瓦斯抽采管路泄漏规范
为进一步规范我矿瓦斯抽采管路管理，提高瓦斯抽采效果，杜绝瓦斯管路泄漏，造成瓦斯事故，特制定瓦斯抽采管路泄漏规范。
一、主管路管理
1、瓦斯抽采管路安装必须吊挂或垫高，每根管路吊挂或支撑不得少于2处。
2、瓦斯管路吊挂、支撑要平直，不得弯曲，需跨绞车等设备或不能平直吊挂时，要设置龙门，不得硬跨。
保证管路横平竖直。
3、瓦斯管路安装要根据现场情况量取短节，不得生拉硬拽。
4、瓦斯抽采管路连接必须可靠严密,卡箍与管垫必须配套，卡箍螺丝要紧固均匀，不得出现漏气现象，不得采用黄油、炮土、煤泥、水泥、乳胶等材料进行堵漏。
5、管头的封堵必须采用专用的盲板进行封堵，不得采用其他材料进行封堵。
二、支管路管理
1、瓦斯抽采钻孔应采用联孔装置进行联孔，特殊情况下可采用符合煤矿井下使用的其它管路进行联接。
2、封联孔管的联接必须使用配套的联接管件，不得使用大管套小管的联接方式。
3、支管接入主管路时，要使用与之配套的卡箍，不得将支管直接插入主管路内。
4、支管联接处要使用配套的橡胶垫，并对接口进行紧固，不
得出现漏气现象，不得采用黄油、炮土、煤泥、水泥、乳胶等材料进行堵漏。
5、支管吊挂要横平竖直，不得弯曲，以免造成接口处橡胶垫错位，造成漏气。
总工程师：调度指挥部：安全监察部：生产技术部：机电管理部：。
瓦斯抽采管路安装、拆除安全技术措施
瓦斯抽采管路安装、拆除安全技术措施为了井下1、安装管路时，应根据施工场所的条件要求，带齐所需用具.2、安装前应详细检查管材质量，应无堵塞物，管盘应完好。
3、在回风巷中安装时，除采取相应措施外，还应配有瓦检员,在检查瓦斯符合有关规定后，方可工作.4、管路要托挂或垫起，吊挂要平直,拐弯处设弯头,不拐急弯.抽采管的接头口要拧紧，用法兰盘连接的抽采管必须加垫圈，做到不漏气.5、抽采管路要离巷道壁不少于200mm,预留检修维护空间.6、抽采管路地面铺设时，要求离地不小于300mm；抽采管路顶板吊挂时，离地不小于1800mm。
7、在安装非金属管路时,要求每隔100米安装一个金属短截，并安设接地极。
8、管路安装时，应在巷道低洼处或至少300米，安装一套集水、排水装置.9、在倾斜和水平巷道中安装直径为108毫米(4寸)或更大管径的抽采管时，必须先安装抽采管托，管托间距不得大于10米。
10、在斜巷内接直径为108毫米（4寸）或更大管径的抽采管时,要接好一节运一节，并把接好的抽采管用专用卡子卡在预先固定好的抽采管托架上。
11、拆卸抽采管时，要两人托住抽采管，一人拧下螺丝.12、在倾角较大的斜井，联络巷中安装或拆卸抽采管时，必须佩带保险带,并有专用工具袋，用完的工具或管路零部件随时装入工具包内。
安装或拆卸抽采管前,应先用吊链将准备安装或拆卸的抽采管拴好，链子另一头牢固地拴在支架或其它支撑物上,以防止抽采管掉落。
13、敷设瓦斯抽采管路时，要严格按设计施工。
14、管路工作业完毕后，必须将作业现场、巷道清理干净、管材摆放整齐。
（一）管路安装工必须掌握井下瓦斯抽采管路敷设情况及管路安装注意事项. (一）安装、拆卸管路前要对吊挂装置及顶板情况进行检查,严格执行敲帮问顶制度，确认安全时方可施工.（二)对施工地点进行洒水灭尘，确保作业地点空气清新.(三）作业人员必须佩带防尘口罩,防止煤、粉尘吸入口鼻。
(四)安装前应详细检查管材质量，应无堵塞物，管盘应完好。
抽采瓦斯管路布设与抽采钻孔封连标准20091123
附件3抽采瓦斯管路布设与抽采钻孔封连标准1．敷设抽采瓦斯管路应根据井下巷道的布置、抽采地点的分布、瓦斯利用的要求以及矿井的发展规划等因素统筹确定，避免或减少主干管路的频繁变动，确保管道运输、安装和维护方便。
2．抽采管路的材质必须符合煤矿使用要求，要保持通用性，严禁使用玻璃钢管路。
3．抽采管路变径连接时要设过渡节。
若布置在轨道运输巷内，瓦斯管路距轨道不小于700mm。
4．抽采管路安装必须吊挂或垫高，每根吊挂（支撑）不少于2处，沿巷道底板支撑敷设时，支撑高度不得小于300mm，吊挂(支撑)材料强度不得小于管路重量的5倍。
使用导电材质吊挂（支撑）时，导电材质与管路接触处应垫非导电材料。
5．抽采管路通过通风设施时，必须设置防止压挤管路的装置，其两端封堵严密不漏风。
6．在有抽采管路的巷道内，风、水等管路和缆线必须避开抽采钻孔开孔位置。
电缆（包括通信、信号电缆）必须与抽采管路分挂在巷道两侧，并不得与抽采管路及连接、附属装置接触。
抽采管路与风、水等管路布设在巷道同一侧时，抽采管路与风、水等管路的法线间距不得小于300mm；若在相同高度水平敷设时，水平间距不得小于300mm。
抽采管路与电缆线、其他管路交叉通过时，其间距不小于300mm，或垫非导电材料隔开。
7．抽采管路应设置明显的具有反光性能警示标志，标明气体流向，管路上的控制阀门必须编号管理。
矿井抽采主管路、盘区管路、采掘工作面（抽采区域）抽采管路（封连孔管路除外）上，应每隔200m至少设置一处明显的警示标志，不足200m 时，至少设置2处。
巷道拐弯处及管路分叉处应设置警示标志。
警示统一使用长箭头标志，箭尾部分明显标识“瓦斯抽采管路严禁碰撞”字样，整个标志采用红底白字，标志高度不小于10cm。
8．抽采管路连接必须可靠严密，直径φ450mm及以上的抽采管路不得采用快速接头连接。
9．抽采管路设置检测计量装置，要求计量可靠，检测及时。
抽采主管、分管必须设置流量、浓度、压力自动检测计量和人工检测计量装置。
瓦斯管路验收标准
瓦斯管路验收标准
1、瓦斯管路的吊挂必须采用φ12.5-6*19的钢丝绳吊挂，吊挂间距为6米，吊挂位置位于管路连接处（统一向左或向右500mm）。
瓦斯管路吊挂时，吊挂点必须吊挂在锚盘上，不得吊挂在钢筋网或铁丝网上。
2、吊挂的钢丝绳必须用M15的绳卡固定，且绳卡采用对卡式卡法，每个吊挂处的绳卡必须为3个。
3、瓦斯抽放主管路的安装必须每隔12米设置一个抽放三通（三通规格为DN200-DN80)。
保证本煤层能够正常抽放，且三通安设时，必须保证三通的支头端垂直向下。
4、瓦斯管路安设时，必须在采面回风巷和运输巷的开口处设置与管路同等规格的控制闸阀，在管路起坡时、拐弯时必须在起坡点和拐弯点设置放水器。
5、在运输巷和回风巷安设的瓦斯管路，必须保证管路的末端距离巷道的迎头不得大于30米。
在瓦斯管路安设时，在回风巷瓦斯管路沿巷道下帮铺设，且铺设高度不得低于1.5米，在运输巷瓦斯管路沿巷道上帮铺设，铺设高度不得小于2米。
6、铺设好的瓦斯管路，必须由通风副总组织采区、安监科、通风区验收，在进行试抽并确保管路无漏气后，由采区接管负责人交接给通风区瓦斯管路管理负责人。
并由通风区统一进行组织管理。
二○一一年九月十四日。
瓦斯抽放管路安装标准
瓦斯抽放管路安装标准一瓦斯抽放管路敷设标准1、瓦斯抽放管路通过的巷道曲线段少、距离短、管路安装应平直，转弯时角度不应小于50°2瓦斯抽放管路系统宜沿回风巷道或矿车不经常通过的巷道布置，若设于主要运输巷道内，在人行道侧其架设高度不小于1.8m，并固定在巷道壁上，与巷道壁的距离应满足检修要求，瓦斯抽放管件的外援距巷壁不小于0.1m。
3、瓦斯抽放管路的管径要统一，变径时必须设过渡节。
4、抽放钻场、管路拐弯、低洼、温度突变处及沿管路适当距离（间距一般为200—300m，最大不超过500m）应设放水器。
5、瓦斯抽放干管应每隔500—1000m及在管路分叉处设置控制阀门，阀门规格应与安装地点的管径相匹配。
6、在倾斜巷道中，抽放管路应设防滑卡，其间距可根据巷道坡度确定，对28°以下的斜巷，其间距一般去5—20m。
7、瓦斯抽放管跨越巷道两帮、或巷道交叉口时，必须采取高架管方式穿过，不得影响所跨越巷道的通风、运输、行人和设备检修，地于1.8m时，瓦斯抽放管路过道时必须设过道管，过道管必须设采用相匹配的管径相连接，连接时采用钢管等硬质材料的管道。
8、抽放管路不得与电压超过660v的电缆线铺设在航道的同一侧，当现场施工中不可避免时应采取措施。
当电压小于660v的电缆线铺设在同一侧时，必须与电缆保持0.5m的距离，而且电缆、管子必须固定牢固。
电缆线在管路上方时，电缆线必须每隔3m设以固定点，瓦斯管路不得与电缆交叉，否则必须设绝缘皮带阻隔。
9、抽放管路应有良好的气密性及采取防腐蚀、放砸坏、防带电、及防冻措施。
10、通往井下的抽放管路应采取防雷措施。
11、瓦斯管路敷设与轨道外沿净间距不得小于0.5m。
12本煤层瓦斯抽放主管路敷设标准：瓦斯抽放管路进入采掘工作面后，要求吊挂在回采侧，主管路吊挂平直靠帮靠顶，若受现场条件影响，可小范围调整，但是必须保证距底板1.8-2.5m，工作面铺设的瓦斯抽放管必须随掘随抽，瓦斯抽放管距迎头不能超过30m。
瓦斯抽放管路安装规定20190110
瓦斯抽采管路安装规定为提高矿井瓦斯抽采效果，保证安全生产，结合耳海煤矿的现场实际情况，对井下瓦斯抽采管路安装做如下规定：一、抽采管路及附属装置的安装、维护，由于抽采区队负责。
抽采管理部门定期查检。
一、高、低负压主管均为φ630mmPVC管，采掘工作面高负压支管均为φ325mmPVC管或钢管，采煤工作面低负压管为φ450mm钢管；采空区密闭和特殊地点的瓦斯抽采管路安装按设计和安全技术措施要求安设，采煤工作面两巷的高负压管路必须安设在煤帮侧。
二、采掘工作面的高负压抽采管路每隔30m一个三通（三通两端与管路同径，中间设φ108mm管径），巷道分支管路与主管连接处必须安设等径闸阀，之后在巷道内每隔300m左右必须安设一个等径闸阀。
三、瓦斯抽采管路必须与电缆（包括通信、信号电缆）分挂在巷道两侧，离地高度不得低于300mm（采掘工作面高负压管均悬挂在顶板往下不大于300mm位置）。
四、在倾斜巷道（倾角小于28°）中安设φ160mm以上管路时应每隔设置一个止推支承或其它防滑装置，以防管路下滑。
五、在每一巷道抽采管路适宜位置安设与管路等径旁通除渣（放水）器一个，抽采干管、支管在斜巷下坡口、龙门架进气侧及管路低洼处容易积水处等适当地点必须安负压自动防水器，并有选择地安设除渣装置。
支管在平巷段每200～300m、抽放钻场，对涌水量大的地点要增加人工放水器，通防科应具体制订自动放水器和人工放水器的巡检、放水规定，保证抽采管路无积水。
六、平巷内安设管路时应按3‰的坡度进行安设，倾斜巷道沿巷道坡度安设，以利于抽采管路放水；每根管子至少吊挂两点，保持管路平直。
七、在运输巷道内安设抽采管路时，必须悬挂或用支架支撑牢固，架空于巷道帮上（顶板往下0.3m处），其净高度不低于1.8m。
瓦斯抽放管件的外援距巷壁不小于0.1m，已满足安装和检修需要，瓦斯管路敷设与轨道外沿净间距不得小于700mm。
八、每条抽采管路要从主管连接处开始对每根抽采管进行编号管理，不用的抽采管路要及时回收升井或在井下固定地点分类存放管理。
煤矿瓦斯抽放管路防碰撞、防腐措施
煤矿瓦斯抽放管路防碰撞、防腐措施煤矿瓦斯抽放管路防碰撞、防腐措施为保证井下抽采管路完好，根据《煤矿安全规程》、《塞克抽采达标暂行规定》的相关要求，结合我矿井下一般性情况，特在制定瓦斯抽放管路防撞、防腐措施。
一、瓦斯抽放管防碰撞措施(一)瓦斯抽放管安装其要求1、在沿巷道底板敷设管路时候，应采用高度0.3m以上的支撑墩，并应有效保证每节管子下面有每段两个支撑墩。
2、在敷设倾斜管路之时，应采用管卡将管子固定在巷道支架上。
在巷道自转轴小于或等于30°时，管卡间距宜采用10~15m。
当沿泡果敷设管路时，应将管道固定在罐道梁上或专用管架上。
3、管路宜平直敷设，并宜减少弯头等附属管件，同时宜避免白唇;管路应保持一定的坡度，其坡度亦须根据巷道的坡度亦需确定，不宜小于1‰。
4、当管路布设在运输巷道内时，应将牢固的悬挂或架在专用支架上，在人行道侧管路架设高度不应大于1.8m，管件的外缘距巷道壁不宜高于0.1m。
5、当采用专用管道井敷设专有管路时，管道井的直径应大于管道外形尺寸200mm。
(二)卡德抽放管路检查、维护1、抽采区应每班安排专人巡视瓦斯抽放管路，发现管路落地、变形或由于巷道底鼓、片帮造成管路与运输轨道、人行道的距离不能满足要求时，要及时处理、并汇报。
2、矿井所有施工人员应该爱护抽放施工人员管路，禁止碰撞抽采管路。
进行扩巷时，需要拆除抽放管路的，要向抽采区、矿领导请示，登门拜访同意后才能施工，并将抽采管运移至安全地方;不用拆除抽采管的，要用皮带或其他材料掩护抽采管路。
施工抽采钻孔时，施工人员要避免套管碰撞抽采管路，时用皮带或其他材料掩护抽采管路。
二、抽采管路防腐措施(一)瓦斯抽放管防腐补救、安装要求1、选用金属管材时，在安装前应涂抹防腐蚀剂。
防腐蚀材料可采用经过热处理的沥青、油漆和丹红等，再涂二层煤焦沥青喷涂。
2、开挖的管路应能排除管路中的积水。
3、在低洼处必须安装放水、出渣装置。
4、在顶板有淋水的地方安装抽采管路，应采取措施避免水击抽采管路。
瓦斯抽放管路安装标准
瓦斯抽放管路安装标准一瓦斯抽放管路敷设标准1、瓦斯抽放管路通过的巷道曲线段少、距离短、管路安装应平直,转弯时角度不应小于５0°２瓦斯抽放管路系统宜沿回风巷道或矿车不经常通过的巷道布置,若设于主要运输巷道内,在人行道侧其架设高度不小于1.8ｍ,并固定在巷道壁上,与巷道壁的距离应满足检修要求,瓦斯抽放管件的外援距巷壁不小于0、1m。
3、瓦斯抽放管路的管径要统一,变径时必须设过渡节。
4、抽放钻场、管路拐弯、低洼、温度突变处及沿管路适当距离(间距一般为2００—３００m,最大不超过5０0ｍ)应设放水器。
5、瓦斯抽放干管应每隔500—100０m及在管路分叉处设置控制阀门,阀门规格应与安装地点的管径相匹配。
6、在倾斜巷道中,抽放管路应设防滑卡,其间距可根据巷道坡度确定,对28°以下的斜巷,其间距一般去5—20m。
７、瓦斯抽放管跨越巷道两帮、或巷道交叉口时,必须采取高架管方式穿过,不得影响所跨越巷道的通风、运输、行人与设备检修,地于１、8m时,瓦斯抽放管路过道时必须设过道管,过道管必须设采用相匹配的管径相连接,连接时采用钢管等硬质材料的管道。
8、抽放管路不得与电压超过660v的电缆线铺设在航道的同一侧,当现场施工中不可避免时应采取措施。
当电压小于６6０ｖ的电缆线铺设在同一侧时,必须与电缆保持0、5m的距离,而且电缆、管子必须固定牢固。
电缆线在管路上方时,电缆线必须每隔３m设以固定点,瓦斯管路不得与电缆交叉,否则必须设绝缘皮带阻隔。
9、抽放管路应有良好的气密性及采取防腐蚀、放砸坏、防带电、及防冻措施。
10、通往井下的抽放管路应采取防雷措施。
１１、瓦斯管路敷设与轨道外沿净间距不得小于0、5m。
１２本煤层瓦斯抽放主管路敷设标准:瓦斯抽放管路进入采掘工作面后,要求吊挂在回采侧,主管路吊挂平直靠帮靠顶,若受现场条件影响,可小范围调整,但就是必须保证距底板1.８-2.５m,工作面铺设的瓦斯抽放管必须随掘随抽,瓦斯抽放管距迎头不能超过30m。
瓦斯抽采管路安装标准
寺河矿瓦斯抽采管路安装标准职责分工：1、掘进工作面DN10（铠装管及160mm-426m管径瓦斯管路由掘进队组安装；2、无掘进队组施工区域PE400以下管路安装改造由抽放科指定抽采作业单位负责；3、运安工区负责管路运输工作；4、井下各区域堆放的管路管件标准化原则按照生产技术室划分标准化责任区进行划分（PE400以下直径管路）。
1.瓦斯抽采管路安装标准：1.1 基本要求：⑴、瓦斯抽采管路安装应平直，转弯时角度不应大于50°;⑵、瓦斯抽采管路的外缘距巷道壁不宜小于0.1米；⑶、瓦斯抽采管路不得和动力电缆、照明电缆及通讯电缆敷设在同一巷帮内；⑷、瓦斯抽采管路主管、分管、支管及其与钻场连接处应装设瓦斯计量装置；⑸、瓦斯抽采管路拐弯、低洼、温度突变处及沿管路适当距离（一般为200—300米, 最大不超过500米）均应设置放水器；⑹、处于工作面巷口的瓦斯抽采管路的应设置除渣装置和测压装置；⑺、瓦斯抽采管路分岔处应设置控制阀门，阀门规格应与管径相匹配;⑻、在急倾斜巷道中，瓦斯抽采管路应设防滑卡，其间距可根据巷道坡度确定;⑼、瓦斯抽采管路应有良好的气密性及采取防腐蚀、防砸坏、防静电等措施。
1.2寺河矿工作面预抽管路安装标准：寺河矿工作面预抽管路有：PE40Q PE28Q PE160①426铁管⑴、PE400①426铁管管路安装标准：①管路应安装在巷道的帮角上，管路上缘距巷道顶板距离不大于300mm管路距巷帮距离不小于100m（以200mm为宜）;②管路采用专用起吊锚杆进行吊挂，吊挂采用专用起吊环配合钢丝绳及胶管等材料，每2 米一个起吊点，对于三通、阀门需增加一个起吊点;③主管路每300 米安装1 个主控阀门，每个横川安装4 个400/160（110）三通及阀门（DN150,用于连接支管路和预留放水三通，放水三通垂直向下；如遇千米钻机钻场则在钻场方向增设1 个400/280 三通及阀门（DN250）;④管路低洼处必须安装放水三通，无明显低洼处的巷道每300米安装一放水器三通；⑤顺槽巷道口在管路平直段安装涡街流量计及人工参数测点。
