验电接地操作流程

合集下载

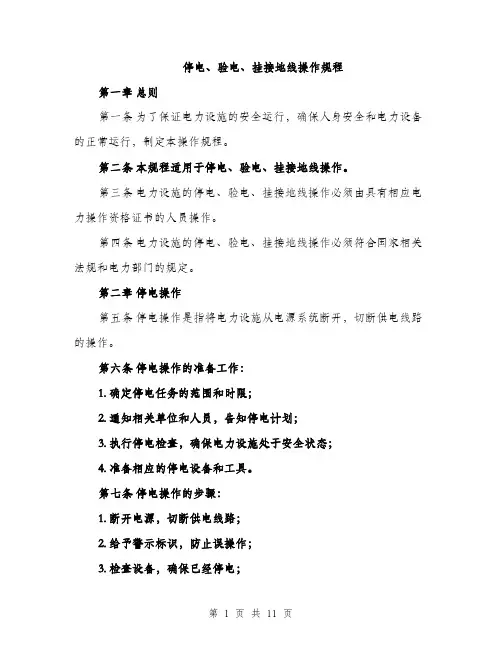

停电、验电、挂接地线操作规程（3篇）

停电、验电、挂接地线操作规程第一章总则第一条为了保证电力设施的安全运行，确保人身安全和电力设备的正常运行，制定本操作规程。

第二条本规程适用于停电、验电、挂接地线操作。

第三条电力设施的停电、验电、挂接地线操作必须由具有相应电力操作资格证书的人员操作。

第四条电力设施的停电、验电、挂接地线操作必须符合国家相关法规和电力部门的规定。

第二章停电操作第五条停电操作是指将电力设施从电源系统断开，切断供电线路的操作。

第六条停电操作的准备工作：1. 确定停电任务的范围和时限；2. 通知相关单位和人员，告知停电计划；3. 执行停电检查，确保电力设施处于安全状态；4. 准备相应的停电设备和工具。

第七条停电操作的步骤：1. 断开电源，切断供电线路；2. 给予警示标识，防止误操作；3. 检查设备，确保已经停电；4. 将停电信息告知相关单位和人员。

第三章验电操作第八条验电操作是指在停电状态下，对电力设施进行检查，判断其是否安全。

第九条验电操作的准备工作：1. 确定验电任务的范围和时限；2. 准备相应的验电设备和工具；3. 通知相关单位和人员，告知验电计划。

第十条验电操作的步骤：1. 确定验电的对象并核对设备清单；2. 进行设备外观检查，检查设备是否有明显的破损或故障；3. 使用专业的测量仪器检测设备的电气参数，如电压、电流等；4. 结果分析与判断，确定设备是否具备供电条件。

第四章挂接地线操作第十一条挂接地线操作是指在停电条件下，将设备与地线相连，确保设备的安全。

第十二条挂接地线操作的准备工作：1. 确认设备已经停电，并进行停电状态确认；2. 准备相应的挂接地线设备和工具；3. 通知相关单位和人员，告知挂接地线计划。

第十三条挂接地线操作的步骤：1. 确定挂接地线的位置和数量；2. 运输挂接地线设备到具体位置；3. 将挂接地线与设备正确连接，确保接触良好；4. 对挂接地线进行检查，确保操作无误。

第五章安全措施第十四条在进行停电、验电、挂接地线操作时，必须遵守以下安全措施：1. 穿戴个人防护用品，如绝缘手套、绝缘鞋等；2. 确保操作人员具备相应电力操作资格证书；3. 禁止单人操作，必须配备安全监护人员；4. 严格执行操作规程，禁止违规操作。

停电、验电、放电流程

根据工作安排，今天我和大家一块学习。

今天结合我的工作实践，一点点的经历，说出来和大伙分析一下。

主要内容是电器操作方面的内容，涉及到的人生安全和电气安全，工作时间比较短，经的事情也少点，有三件事情至今难以忘记。

下面结合工作过程并且附带简要的分析以下事故原因暨预防方法，最后总结以下电工在施工时、在检修时的工作步骤。

第一件事情：南井在刚建井时期，井下临时中央变电所、泵房中，就在现在的南井-100泵房，副井下井口。

当时也是例行双月检修，防爆面处理、压线紧固等，事情就出在这个环节，开始干的瞬间，变电所是环形的，一面是高压，一面是低压，中间是三台大泵的启动开关。

检修时间到了，高低压各有几个人按照预定分工进行检修。

这个时候按照程序就是停电，当时我在低压开关处进行检修（应该是检修的照明变压器，127v的）。

高压侧的有班长负责带队检修。

时间到了，开始吧？低压的负责人就问，并且往高压侧走，这个时候电工班长也是心有灵犀一点通，开始从高压侧望着走，正好两个人在中间位置碰面了：停了吗？停了！开始吧！开始了。

高低压侧各就各位开始例行检修。

我说到这里时大家要考虑一下子，这个过程有没有问题？按照分工，检修在有条不紊的进行。

约10几分钟后，在有说有笑的气氛中，只听到蹦的一声，电弧光瞬间四射，接着就传来大叫的声音：害怕、疼痛。

所有的人都迅速集合，这个时候发现是和我相隔有两个开关的位置的检修人（姓王），触电后造成电弧击伤脸部，抱着头，坐在地上。

送人上井，分析。

这件事情我至今没忘，经常想起来，仔细分析一下：贯穿于电工作业的停电、闭锁、挂牌、验电、放电、挂接地线等各环节一个环节都未执行好。

为什么这么说？刚才我让大家思考的那就话可以用答非所问最合适，问的和停的不是一个开关；而且当时的负责人在开始检修时完全没进行验电、放电、短接地线；还有一个就是没有监护人，如果有一个合格的监护人提醒一下子：师傅你没验电或者是没放电，这次事故绝对能避免。

第二件事情，当时在南井干电工班长时，我领着一个刚开始干的电工值班。

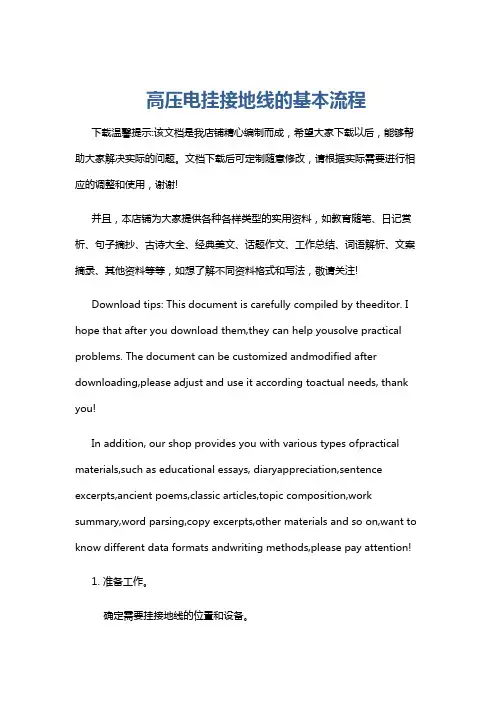

高压电挂接地线的基本流程

高压电挂接地线的基本流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 准备工作。

确定需要挂接地线的位置和设备。

检查接地线的完整性和可靠性，确保无损坏或断裂。

接地线的试验方法

接地线的试验方法有多种，以下是一些常见的试验方法：
1.万用表测量法：将万用表调到电压档，分别测量火线和地线之间的电压以及地线和
零线之间的电压。

如果火线和地线之间的电压等于300V左右，地线和零线之间的电压接近于0V，说明接地线正常。

如果地线和零线之间的电压与火线和地线之间的电压相差很大，说明接地不良。

2.灯泡测量法：将灯泡接到火线和地线之间，观察灯泡的亮度。

如果灯泡亮度正常，
说明接地线正常。

如果灯泡不亮或者亮度很低，说明接地不良或者没有接地。

3.接地电阻测试仪：使用接地电阻测试仪测量接地线的电阻值，判断接地线的质量和
接地效果。

一般要求接地电阻小于等于4欧姆。

4.电流电压表法：在接地线上安装电流电压表，通过测量接地电流和电压来计算接地
电阻和接地状态。

这种方法比较复杂，需要专业人员进行操作。

5.电桥法：使用电桥测试原理，通过测试接地电阻的大小来计算接地状态。

这种方法
精度较高，但需要专业人员进行操作。

需要注意的是，不同的试验方法适用于不同的接地线和测试环境，选择合适的试验方法才能获得准确的结果。

同时，在进行接地线测试时，要遵循相关的安全操作规程，确保测试人员的安全。

配电线路停电、验电、挂地线实施细则

配电线路停电、验电、挂地线实施细则以下是配电线路停电、验电和挂地线的实施细则：
停电：
1. 停电前，确保所有相关设备和线路处于正常工作状态。

2. 提前通知相关用户停电时间和原因，尽可能在非高峰期进行停电维护。

3. 在停电前，对停电区域的主要电源进行控制并切断电源。

4. 根据需要，使用挂牌或其他方式标明停电区域的位置，并确保停电区域得到有效控制。

5. 禁止在停电期间接入电源或进行其他与电力有关的活动。

验电：
1. 确保在线路上工作之前，所有相关设备和线路都已停电。

2. 使用验电器具进行验电前，确保验电器具处于正常工作状态。

3. 验电时，根据需要使用绝缘手套、绝缘鞋和其他个人防护装备。

4. 验电前，先进行外观检查，确保线路上没有可见的破损或损坏。

5. 使用验电器具对线路的电压、电流和绝缘情况进行检查，确保线路安全。

挂地线：
1. 在开始挂地线之前，确保相关设备和线路已停电并处于安全状态。

2. 使用合适的工具和设备，在线路上挂设地线。

3. 挂地线时，确保地线的连接牢固可靠，并符合相关安全标准。

4. 完成挂地线后，进行必要的测试和检查，确保地线的可靠性和安全性。

5. 完成挂地线后，及时清理和恢复停电区域，确保工作环境的整洁和安全。

以上是配电线路停电、验电和挂地线的一般实施细则，具体操作应根据相关规范和安全要求进行。

停电、验电、挂接地线操作规程模版(四篇)

停电、验电、挂接地线操作规程模版一、目的与适用范围为了保证电力设备安全运行，防止电力事故的发生，规范停电、验电、挂接地线操作流程，特制定本操作规程。

本规程适用于电力设备的停电、验电和挂接地线作业人员。

二、操作准备1. 作业人员必须接受相关的安全培训，持有相关的操作证件，熟悉本规程的内容。

2. 在进行操作前，作业人员必须了解设备的基本情况，包括设备的型号、额定电流、额定电压等。

3. 作业人员必须佩戴符合要求的个人防护装备，包括绝缘手套、绝缘靴、绝缘衣、安全帽等。

4. 作业人员必须清除作业区域内的杂物和障碍物，确保操作空间的整洁。

5. 作业人员必须关闭设备的所有电源开关，并贴上停电标志，防止误操作引发事故。

三、停电操作流程1. 作业人员必须提前向设备管理部门提出停电申请，并得到批准。

2. 停电前，作业人员必须仔细检查电源开关是否已关闭，并贴上停电标志。

3. 作业人员需对工作区域进行绝缘处理，确保操作安全。

4. 向工作区域内的所有人员宣布停电通知，并告知停电时间和原因。

5. 按照安全操作要求，关闭进线开关、断路器等设备，确保设备完全停电。

6. 在停电操作结束后，作业人员必须重新检查电源开关是否关闭，撤除停电标志，并将设备恢复正常供电状态。

四、验电操作流程1. 作业人员必须在停电操作流程结束后，进行验电操作。

2. 对设备的各个部位进行外观检查，包括电源线、开关、插座等。

3. 使用验电笔或验电器进行电压测试，确保设备已完全停电。

4. 若发现设备存在电压，作业人员必须立即停止操作，并向设备管理部门报告。

五、挂接地线操作流程1. 作业人员需准备好符合要求的挂接地线设备，包括地线夹、地线绳等。

2. 在挂接地线前，作业人员必须进行绝缘阻抗测试，确保地线无故障。

3. 使用绝缘手套和绝缘靴，将地线夹连接到设备的接地点，确保地线夹紧固牢靠。

4. 作业人员必须将地线的另一端连接到地线桩或其他可靠的接地装置。

5. 挂接地线操作结束后，作业人员必须检查地线连接是否牢固，以及接地装置是否正常。

验电接地防护作业流程、标准及安全注意事项

验电接地防护作业流程、标准及安全注意事项本规则依据《高速铁路接触网安全工作规则》铁总运221号文、一日作业标准及佛强卡网02卡验电接地强行卡控规定进行编制一、作业流程1. 接分工单后，验电接地监护人督促地线操作人员对验电接地工具整理、检查并登记物料单，检查确认主要内容为：（1）检查接地钩连接部件状态有无滑丝、变形、状态不良，接地杆是否有夜间反光标示，绝缘试验合格标示及编号标示；检查接地线透明软管有无破皮，接地线本体有无断股和接头，连接和压接处有无断股、接触不良、连接不牢；检查接地钩活动是否灵活，有无损坏。

（2）检查验电器伸缩是否正常，有无夜间反光标示，绝缘试验合格标示及编号标示；检查验电器头声光信号是否显示正常。

（3）检查绝缘手套本体外观有无老化、开裂、气密性是否良好；检查绝缘手套有无夜间反光标示，绝缘试验合格标示及编号标示。

（4）检查钢丝刷刷毛状态是否良好，有无编号标示；检查活动扳手状态是否良好，活动是否灵活；（5）检查工具包有无破漏，损坏，有无夜间反光标示；检查防护灯外观有无破损，电量是否充足。

检查视频装置是否状态良好，电量是否充足。

2.作业组在接到停电封锁作业命令后，前往预定接地地点，观察现场接地条件良好后，按照区间100米，站场50米的规定，先将防护灯放置在作业区段外的钢轨上（司机瞭望侧），并督促地线操作人员进行地面准备工作，同时监护人进行质量确认。

检查确认主要内容为：（1）确认现场接地和防护位置是否正确，现场接地条件是否良好（无特殊情况，不应在关节或者道岔处）（2）确认防护灯是否及时放置，工作是否正常，防护位置是否在封锁范围内，作业人员是否在防护范围内，是否需要移动防护。

3.地面工作准备完毕后，由监护人开启视频对接挂支柱杆号及验电接地过程进行拍照，由操作人员对接触网进行验电，同时监护人进行质量确认，当验明确已停电后，须立即在作业地点的两端和与作业地点相连、可能来电的停电设备上装设接地线。

电网检修作业安全作业流程

电网检修作业安全作业流程电网作为现代社会的重要基础设施，其稳定运行对于保障生产生活的正常进行至关重要。

而电网检修作业则是确保电网安全可靠运行的关键环节。

在进行电网检修作业时，必须遵循严格的安全作业流程，以保障作业人员的生命安全和电网设备的正常运行。

一、作业前的准备工作1、制定详细的检修计划在进行电网检修作业之前，需要根据电网的运行状况和设备的检修周期，制定详细的检修计划。

检修计划应包括检修的项目、时间、地点、人员安排以及所需的工具和设备等。

同时，还应考虑到可能出现的风险和应对措施，确保检修作业的顺利进行。

2、办理工作票工作票是电网检修作业的重要凭证，它规定了作业的内容、范围、安全措施以及作业人员的职责等。

作业负责人应根据检修计划填写工作票，并提交给相关部门审批。

在得到批准后，工作票才能生效。

3、组织作业人员根据检修作业的需求，组织具备相应资质和技能的作业人员。

在作业前，应对作业人员进行安全教育和技术培训，使其熟悉检修作业的流程和安全注意事项。

4、准备工具和设备根据检修计划，准备好所需的工具和设备，并对其进行检查和调试，确保其性能良好、安全可靠。

同时，还应准备好必要的安全防护用品，如安全帽、安全带、绝缘手套等。

5、现场勘查在作业前，作业负责人应带领作业人员到现场进行勘查，了解现场的环境、设备状况以及周边的带电设备等情况。

根据勘查结果，制定更加详细的安全措施和作业方案。

二、作业中的安全措施1、停电操作在进行检修作业之前，必须按照规定的程序对相关设备进行停电操作。

停电操作应由具备相应资质的人员进行，并严格遵守操作规程。

停电后，应在停电设备的操作手柄上悬挂“禁止合闸，有人工作”的标识牌。

2、验电操作停电后，必须使用合格的验电器对停电设备进行验电，确认设备无电压后，方可进行下一步操作。

验电时，应戴绝缘手套，并保持与带电设备的安全距离。

3、装设接地线验电无误后，应在停电设备的可能来电侧装设接地线。

装设接地线时，应先接接地端，后接导体端，拆除时顺序相反。

220V 线路验电、装接地线项目操作流程规范模板

220V 线路验电、装接地线项目操作流程一、报道签发负责人:“报告老师，我是X组工作负责人XXX，前来领取红马甲，空白工作票，风速仪，钢卷尺。

”（穿红马甲，填写工作票，写完后请老师签发。

）老师签发后，负责人:“向右转，现跟随我到工作地点进行复勘，跑步走。

”二、复勘负责人：（手指工作地点设备双重名称）今天工作地点是 220V xx线 xx 杆，与工作票所列一致，确认无误，风力小于五级，天气情况良好，满足作业条件。

请 xx （杆上电工编号）检查杆基和杆身情况，请X（地面辅工编号）检查设备间距、交叉跨越情况。

杆上电工、辅工:明白（杆上电工、辅工检查完毕后，才进行汇报。

）杆上电工：杆基牢固，无下沉、上拔，杆基埋深符合要求，杆身无横纵向裂纹、杆身无倾斜辅工：220V xx线路上方有 xx KV xx 线路，设备间距符合要求，无交叉跨越情况。

工作负责人：报告考官，我是x组（小组编号）工作负责人xx，经现场复勘设备双重名称与工作票所列一致，确认无误，风力小于五级，天气情况良好，满足作业条件。

杆基牢固，无下沉、上拔，杆基埋深符合要求，杆身无横纵向裂纹、杆身无倾斜、220VXX 线路上方有xx KV xx线路，设备间距符合要求，无交叉跨越情况。

现在申请许可工作票。

三、准备工器具负责人:“工作票已许可，进行下一步工作。

”（架设围栏）。

杆上电工:“报告工作负责人，围栏已架设、标识牌已悬挂。

”负责人:“现在召开班前会，我是本次工作负责人 X-X，今天的工作任务是xx（读全部工作票），危险点及预控措施是否清楚？精神状态是否良好？能否胜任本次工作？进行下步工作。

”（选取工器具。

杆上电工选择，辅工搬运，辅工不能整理。

）杆上电工：报告工作负责人，工器具选择完毕。

负责人：进行下一步工作。

（杆上电工整理摆放工器具）杆上电工：报告工作负责人，安全工器具整理完毕，摆放整齐。

工作负责人：报告老师，我是工作负责人 xx，安全工器具整理完毕，摆放整齐。

安全工器具使用方法和注意事项

验电作业流程及注意事项
1.验电前需要准备材料工具包括：绝缘手套、绝缘鞋、验电器。绝缘手套和绝缘鞋是用来降低作业人员触电的风险，验电器是用来检查接触轨是否带电。
作业前需检查确认上述工具仪器状态完好。同时需检查验电器、绝缘靴的检验标签，是否试验合格且在试验有效周期之内。
验电作业流程及注意事项
2.作业请点获批准后，向值班人员确认接触轨已停电，然后验电人员及防护人员下到作业区。验电前先检查一下验电器顶端的金属球和金属杆有无破损，松动或者脱轴等情况，然后按一下自检开关，若验电器发出间歇报警声音且自检指示灯亮红灯并闪烁，证明此验电器是正常的，准许使用，否则，禁止使用该验电器。
金属球和金属杆有无破损等
有电危险请勿靠近
按压按钮
验电作业流程及注意事项
3.检查验电器无异常后，操作人员穿戴绝缘靴和绝缘手套将绝缘杆拉开，先将验电器连接线一端接在验电器上，再将另一端夹在回流轨的地线孔上，然后将验电器头部的金属部位接触轨底部的金属部位进行验电测试，尽量多测一段距离，防止验电器和接触轨接触部位接触不良而引起错误判断，验电器发出声光信号，说明该接触轨有电，反之则不带电。操作时，手不能越过规定的安全距离（离接触轨的安全距离不得低于700mm）。
安全工器具使用方法和注意事项
安全工器具是用来保障作业人员人身安全而使用的一类工具，我们日常作业中，使用到的安全工器具主要有验电器、接地线和地线警示灯等。在我们每次下区间检修作业前，都要确保检修区域内的接触轨停电，而且还要防止接触轨上残余的电压或其它区域内的接触轨的电窜进我们的检修区域从而伤害到作业人员，所以我们在检修作业前不仅要使用到验电器来检查接触轨是否带电，还要挂接地线来防止其他区域窜电进作业区域。因而防护安全作业又主要分为验电作业和挂接地线作业两个步骤。

电力设施安全操作手册

电力设施安全操作手册在我们的日常生活和工作中，电力设施无处不在，为我们提供了便利和动力。

然而，如果在操作电力设施时不遵循正确的安全规程，就可能会引发严重的事故，甚至危及生命。

为了确保大家能够安全、有效地操作电力设施，特编写此手册，希望能为您提供有用的指导。

一、电力设施操作前的准备1、了解电力设施在操作任何电力设施之前，务必对其有充分的了解。

包括设施的型号、规格、额定电压、电流等参数，以及其工作原理和操作方法。

可以通过查阅相关的技术资料、说明书或者向专业人员咨询来获取这些信息。

2、穿戴个人防护装备操作人员应穿戴符合标准的个人防护装备，如绝缘手套、绝缘鞋、安全帽等。

这些装备能够有效地保护身体免受电击和其他伤害。

3、检查工具和设备确保所使用的工具和测试设备完好无损、功能正常，并经过定期的校验和维护。

例如，万用表、兆欧表等测试仪器应在有效期内，且精度符合要求。

4、环境检查操作现场应保持干燥、清洁，无杂物和积水。

避免在潮湿、高温、易燃、易爆等危险环境中操作电力设施。

二、安全操作流程1、停电操作在进行任何维护、检修或安装工作之前，必须先切断电源。

按照正确的顺序断开断路器、隔离开关等设备，并挂上“禁止合闸，有人工作”的警示标识。

2、验电停电后，使用合格的验电器对停电设备进行验电，确认设备已无电压。

验电时应逐相进行，确保验电全面、准确。

3、装设接地线验电无误后，立即在停电设备的可能来电侧装设接地线。

接地线应连接牢固，接触良好，以防止突然来电时造成触电事故。

4、工作许可在完成上述安全措施后，由工作负责人向运行值班人员申请工作许可。

运行值班人员在确认安全措施已到位后，方可下达工作许可命令。

5、工作监护在工作过程中，应设置专人进行监护。

监护人应密切关注操作人员的工作情况，及时发现并纠正不安全行为。

6、工作终结工作完成后，操作人员应清理现场，拆除接地线和警示标识。

工作负责人应向运行值班人员报告工作结束，由运行值班人员进行验收，确认无误后恢复供电。

配电室的操作流程文本

配电室的操作流程文本下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

操作流程卡

磨床工操作流程卡一、操作流程1、开车前必须穿好劳动保护用品，将工具、卡具、工件摆放整齐。

2、作业前，应检查传动部分安全护罩以及操作手柄。

3、作业前，应按工件磨削长度，调整好换向撞块的位置，并固紧，磨床空转3-5分钟。

4、作业完毕，应先关闭冷却液，将砂轮空转2分钟以上后，切断电源停止设备，将各手柄放于非工作位置并切断电源。

5、应清理工具、工件并摆放整齐，作好机台及周边清洁工作。

二、安全注意事项：1、检查工件、装卸工件、处理机床故障要将砂轮退离工件后停车进行。

2、开动砂轮前，应将液压传动调整手柄放在“低速”位置，砂轮快速移动手柄放“后退”位置，以防碰撞。

3、操作时，必须集中精力，不得离开磨床、禁止在工作面、电磁盘上敲击、校准工件。

4、安装砂轮必须进行静平衡，修正后应再次平衡，修整时，必须用冷却液。

铣床工操作流程卡一，操作流程1、操作前要穿着三紧工作服，佩戴防护镜，铣铸铁工件要戴口罩，不得带手套操作铣床。

2、开机前检查设备的各部位、各手柄、各变速排挡，发现故障应及时修理。

3、检查刀具是否对号、完好，铣刀装好后要试车，安装工件应牢固。

4、工作结束操作者应按要求，认真做好设备的清洁保养，并关闭电源。

二、安全注意事项1、使用板手时用力方向应避开铣刀，以免板手打滑造成工伤。

2、切削时禁止用手摸刀刃和加工部位。

测量和检查工件必须停车进行。

3、发现机床有故障，应立即停车检查并报告维修部门派人修理。

4、清除切屑要用毛刷，不可用手抓、用嘴吹。

镗床工操作流程卡一、操作流程1、操作前要穿着三紧工作服，佩戴防护镜。

2、工作前检查机床安全装置、电气、马达、开关及机床运转部分，手轮摇把的位置，快速进刀有无障碍。

3、机床开动前，检查工作物是否牢固，镗刀是否把牢。

4、工作结束时，关闭开关，机床手柄置于空位，并清理周围卫生。

二、安全注意事项1、机床在运转时，不准用手摸工件，不准量尺寸、对样板，不得擦试和加油。

2、工作时要戴防护眼镜，铁屑不准用嘴吹，必须使用专用工具和毛刷。

2024年验电接地制度(二篇)

2024年验电接地制度验电接地—是指在高压供电检修及其设备上进行各种作业时，被检修或达不到安全距离要求时，高压供电及其设备必须停电，然后在停电的高压供电进行先验电、后接挂地线的工作。

高压供电停电作业必须先进行验电接地。

验电接地应由两人进行，一人操作，一人监护。

操作人和监护人均必须穿绝缘靴和戴安全帽，操作人还要戴绝缘手套。

验电时，必须用电压等级合适而且合格的验电器，验电前要将验电器先在有电的设备上试验确认良好,然后在停电的设备上验电，最后再在有电的设备上复验一次，验电时对被检验设备的所有引入、引出线均要检验。

验明高压供电已停电后，须在作业地点两端，及和作业地点相连可能来电的所有停电设备上装设接线。

装设接地线时，先将接地线夹紧固在接地排上，再用绝缘棒将另一端地线挂钩接在停电的电气设备上。

拆除接地线则顺序相反，现拆连接停电设备端，再拆接接地排。

整个过程中，人体不得接触接地体。

在牵引变电所中，对直流1500V导体的接地，需将正极与负极相连后再与变电所PE相连。

严禁将正极与直流设备的外壳或框架母排相连。

接地线采用截面不小于25mm2(DC1500V,70)mm2的软铜铰线，不得有断股、散股和接头；接地时要连接牢固，接触良好。

表示断路器、开关分闸的信号、以及常设的测量仪表显示无电时，仍应通过验电器检验设备是否已停电。

若验明有电则禁止在该设备上作业。

110KV进线用万用表测量进线单相PT的电压确认。

停电的即使是事故停电的电气设备，在未断开有关断路器和隔离开关并按规定做好安全措施前，不得进入相关的设备区，且不得触摸该设备，以防突然来电。

在设备因事故停电时，若已派出人员到现场查巡，在未与现场人员取得联系前，无论何种理由，都不得对停电设备重新送电。

当作业人员进入电容器室(柜)内或在电容器上工作时，要将电容器逐个放电，并接地和做好其他安全措施方可作业。

2024年验电接地制度（二）（____字）摘要：随着电力系统的不断发展和电力设备的增多，电气安全问题也日益凸显。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

验电接地操作流程
一、验电接地标准化用语：
1、原则：工作领导人必须得到电调下达的停电命令，才能通知作业组成员验电接地。

2、流程：地线监护人接到工作领导人传达的停电命令及验电接地命令后，地线监护人向地线操作人复述接地位置，并要求验电接地，验电接地完毕在确认人员器具已出清后，地线监护人向工作领导人汇报验电接地完毕，人员器具已出清。

张三为工作领导人，李四为地线监护人，王二为地线操作人
如：张三呼叫李四
张三：李四有没有，我是张三；
李四：李四有，张三请讲；
张三：传达电调命令内容（其中包括：停电区域、接地位置、命令编号、发令时间、要求完成时间）；
李四：复述命令内容（其中包括：停电区域、接地位置、命令编号、发令时间、要求完成时间），李四明白；
李四：王二，现接工作领导人命令对XX位置进行验电接地；
王二：对XX位置验电接地，王二明白；
（验电接地完毕）
李四：张三有没有，我是李四；
张三：张三有，李四请讲；
李四：XX位置验电接地完毕，人员器具已出清；
张三：XX位置验电接地完毕，人员器具已出清，张三明白。

操作人明白后先设红闪灯，红闪灯位置设在地线前方15米，然后再检查绝缘手套、绝缘靴、验电器、检查接地线各部连接是否牢固。

戴好绝缘手套，绝缘靴，先验电，先用钢刷刷回流轨，验电器接地端应夹在回流轨上，在挂接触网导体端上验电，然后取下验电器，再验电器自检，确认接触网已停电。

验完电后在接挂地线，先用钢刷刷回流轨，再把接地线接地端牢固接在回流轨上，然后在挂到接触网导体端上。

接挂地线完毕后，操作人向监护人汇报接挂地线已完毕，监护人再通知导人接挂地线完毕。

导人通知监护人可以拆除接地线，监护人告知操作人可拆除接地线
操作人明白后检查绝缘手套、绝缘靴确认完好后穿戴好
拆除接地线应先拆除接触网导体端，再拆除接地端。

撤除红闪灯，人员工具出清
操作人向监护人汇报拆除地线完毕，工器具已出清，监护人在向导人汇报拆除地线已完毕，人员工器具已出清。
