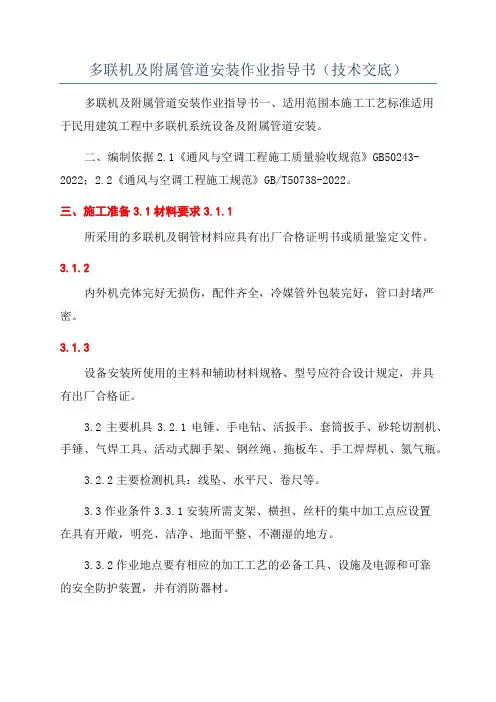

多联机及附属管道安装作业指导书(技术交底)
多联机及附属管道安装作业指导书（技术交底）多联机及附属管道安装作业指导书一、适用范围本施工工艺标准适用于民用建筑工程中多联机系统设备及附属管道安装。
二、编制依据2.1《通风与空调工程施工质量验收规范》GB50243-2022；2.2《通风与空调工程施工规范》GB/T50738-2022。
三、施工准备3.1材料要求3.1.1所采用的多联机及铜管材料应具有出厂合格证明书或质量鉴定文件。
3.1.2内外机壳体完好无损伤，配件齐全，冷媒管外包装完好，管口封堵严密。
3.1.3设备安装所使用的主料和辅助材料规格、型号应符合设计规定，并具有出厂合格证。
3.2主要机具3.2.1电锤、手电钻、活扳手、套筒扳手、砂轮切割机、手锤、气焊工具、活动式脚手架、钢丝绳、拖板车、手工焊焊机、氮气瓶。
3.2.2主要检测机具：线坠、水平尺、卷尺等。
3.3作业条件3.3.1安装所需支架、横担、丝杆的集中加工点应设置在具有开敞，明亮、洁净、地面平整、不潮湿的地方。
3.3.2作业地点要有相应的加工工艺的必备工具、设施及电源和可靠的安全防护装置，并有消防器材。
3.3.3管道、设备安装应有批准的图纸，经审查的大样图，系统图，并有施工员书面的技术质量及安全交底。
熟悉图纸，明确管道、设备安装的标高、走向。
四、操作工艺4.1施工流程室内机安装→管道支架安装→铜管加工→管道安装→管道吹污→室外机安装→管道试压4.2室内机安装（1）根据图纸，明确室内机位置，核对室内机型号、尺寸，确定定位点足够牢靠。
（2）放线打孔，制作安装室内机螺纹吊杆（φ10mm或φ12mm），吊杆长度根据吊顶高度以及室内机尺寸来确定。
吊杆采用丝杆，以便调节室内机高度及水平。
（3）打开包装，检查室内机外表无损后，可进行吊装，依据设计标高，用水平仪校正水平度（±1°以内），采用上下对夹定位法紧固固定螺栓，吊杆下方需采用双螺母锁紧。
在吊顶房间安装高度需与吊顶平齐，在吊顶安装前施工，安装后做好成品保护，使用塑料膜包裹。
