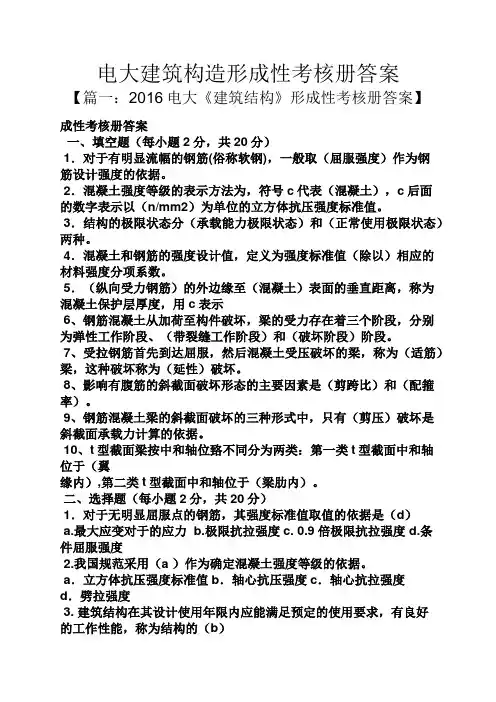

建筑构造作业 形成性考核作业册答案

三、简答题1、建筑构造的设计原则有哪些？答：1）满足建筑使用功能的要求；2）确保结构安全；3）适应建筑工业化和建筑施工的需要；4）注重社会、经济和环境效益；5）注重美观。

2、建筑剖面图指的是什么，其有何用途？答：建筑剖面图是用一假想的垂直剖切面将房屋剖开，移去观察与剖切平面之间的房屋部分，作出剩余部分的房屋的正投影图，简称剖面图。

建筑剖面图主要表示房屋的内部结构、分层情况、各层高度、楼面和地面的构造以及各配件在垂直方向上的相互关系等内容。

在施工中，可作为进行分层、砌筑内墙、铺设楼板和屋面板以及内装修等工作的依据，是与平、立面图相互配合的不可缺少的重要图样之一。

3、特级工程和一级工程各有何主要特征？答：特级：1）列为国家重点项目或以国际性活动为主的特高级大型公共建筑；2）有全国性历史意义或技术要求特别复杂的中小型公共建筑；3）30层以上建筑；4）高大空间有声、光等特殊要求的建筑物。

一级：1）高级大型公共建筑；2）有地区性历史意义或技术要求复杂的中、小型公共建筑；3）16层以上、29层以下或超过50m高的公共建筑。

4、建筑立面色彩处理时，应注意哪些问题？答：1）色彩处理要注意统一与变化，并掌握好尺度。

2）色彩运用应符合建筑性格。

3）色彩运用要与环境有机结合，既要与周围相邻建筑、环境气氛相协调，又要适应各地的气候条件与文化背景。

5、地基与基础的设计有哪些要求？答：1）地基应具有足够的承载能力和均匀程度。

2）基础应具有足够的强度和耐久性。

3）经济技术要求。

四、构造图示题1、绘图说明民用建筑中承重内、外墙处的定位轴线的位置。

答：2、绘图说明地下室的一般防潮构造做法。

答：三、简答题答：①所选用的保温材料在正常使用条件下，不会有较大的变形损坏，以保证保温效果和使用寿命。

②在相同保温效果的前提下，导热系数小的材料其保温层厚度和保温结构所占的空间就更小。

但在高温状态下，不要选用密度太小的保温材料，因为此时这种保温材料的导热系数可能会很大。

③保温材料要有良好的化学稳定性，在有强腐蚀性介质的环境中，要求保温材料不会与这些腐蚀性介质发生化学反应。

④保温材料的机械强度要与使用环境相适应。

⑤保温材料的寿命要与被保温主体的正常维修期基本相适应。

⑥保温材料应选择吸水率小的材料。

⑦按照防火的要求，保温材料应选用不燃或难燃的材料。

⑧保温材料应有合适的单位体积价格和良好的施工性能。

答：①建筑物平面体型复杂，凹角长度过大或突出部分较多，应用防震缝将其分开，使其形成几个简单规整的独立单元；②建筑物立面高差在6m以上，在高差变化处应设缝；③建筑物毗连部分的结构刚度或荷载相差悬殊的应设缝；④建筑物有错层，且楼板错开距离较大，须在变化处设缝。

答：楼板层一般由面层、结构层和顶棚层等几个基本层次组成。

1）面层：面层又称楼面或地面，是楼板上表面的构造层，也是室内空间下部的装修层。

面层对结构层起着保护作用，使结构层免受损坏，同时，也起装饰室内的作用。

根据各房间的功能要求不同，面层有多种不同的做法。

2）结构层：结构层位于面层和顶棚层之间，是楼板层的承重部分，包括板、梁等构件。

结构层承受整个楼板层的全部荷载，并对楼板层的隔声、防火等起主要作用。

地面层的结构层为垫层，垫层将所承受的荷载及自重均匀地传给夯实的地基。

3）附加层：附加层通常设置在面层和结构层之间，有时也布置在结构层和顶棚之间，主要有管线敷设层、隔声层、防水层、保温或隔热层等。

管线敷设层是用来敷设水平设备暗管线的构造层；隔声层是为隔绝撞击声而设的构造层；防水层是用来防止水渗透的构造层；保温或隔热层是改善热工性能的构造层。

4）顶棚层：顶棚层是楼板层下表面的构造层，也是室内空间上部的装修层，又称天花、天棚。

顶棚的主要功能是保护楼板、安装灯具、装饰室内空间以及满足室内的特殊使用要求。

答：现浇整体式钢筋混凝土楼板是在施工现场经支模、扎筋、浇筑混凝土等施工工序，再养护达到一定强度后拆除模板而成型的楼板结构。

由于楼板为整体浇筑成型，因此，结构的整体性强、刚度好，有利于抗震，但现场湿作业量大，施工速度较慢，施工工期较长，主要适用于平面布置不规则，尺寸不符合模数要求或管道穿越较多的楼面，以及对整体刚度要求较高的高层建筑。

随着高层建筑的日益增多，施工技术的不断革新和组合式钢模板的发展，现浇钢筋混凝土楼板的应用逐渐增多。

现浇钢筋混凝土楼板按其结构类型不同，可分为板式楼板、梁板式楼板、井式楼板、无梁楼板。

此外，还有压型钢板混凝土组合楼板。

1）板式楼板：将楼板现浇成一块平板，并直接支承在墙上，这种楼板称为板式楼板。

2）梁板式楼板：当房间的跨度较大时，若仍采用板式楼板，会因板跨较大而增加板厚。

3）井式楼板：对平面尺寸较大且平面形状为方形或近于方形的房间或门厅，可将两个方向的梁等间距布置，并采用相同的梁高，形成井字形梁，称为井字梁式楼板或井式楼板。

4）无梁楼板：对于平面尺寸较大的房间或门厅，有时楼板层也可以不设梁，直接将板支承于柱上，这种楼板称为无梁楼板。

5）压型钢板混凝土组合楼板：压型钢板混凝土组合楼板是利用凹凸相间的压型薄板作衬板与现浇混凝土浇筑在一起支承在钢梁上构成整体型楼板，又称钢衬板组合楼板。

答：水磨石地面是将天然石料（大理石、方解石）的石屑做成水泥石屑面层，经磨光打蜡制成。

具有很好的耐磨性、耐久性、耐油耐碱、防火防水，通常用于较高要求建筑的地面。

水磨石地面为分层构造，底层为1：3水泥砂浆18mm厚找平，面层为（1：）～（1：2）水泥石屑12mm厚，石屑粒径为8～10mm。

具体操作时先将找平层做好，然后在找平层上按设计的图案嵌固玻璃分格条（或铜条、铝条），分格条一般高10mm，用1：1水泥砂浆固定，将拌和好的水泥石屑铺入压实，经浇水养护后磨光，一般须粗磨、中磨、精磨，用草酸水溶液洗净，最后打蜡抛光。

普通水磨石地面采用普通水泥掺白石子，玻璃条分格；美术水磨石可用白水泥加各种颜料和各色石子，用铜条分格，可形成各种优美的图案。

四、构造图示题1、绘图说明聚苯颗粒保温砂浆的分层构造。

答：2、绘图说明楼地面的主要构造层。

答：三、简答题答：建筑空间的竖向组合联系，主要依靠楼梯、电梯、自动扶梯，台阶、坡道以及爬梯等竖向交通设施，其中以楼梯的使用最为广泛。

楼梯的主要功能是满足人和物的正常运行和紧急疏散，其数量、位置、形式应符合有关规范和标准的规定，必须具有足够的通行能力、强度和刚度，并满足防火、防烟、防滑、采光和通风等要求。

答：①电梯间应布置在人流集中的地方，而且电梯前应有足够的等候面积，一般不小于电梯轿厢面积。

供轮椅使用的候梯厅深度不应小于1.5m。

②当需设多部电梯时，宜集中布置，既利于提高电梯使用效率，也便于管理维修。

③以电梯为主要垂直交通工具的高层公共建筑和12层及12层以上的高层住宅，每栋楼设置电梯的台数不应少于2台。

④电梯的布置方式有单面式和对面式。

电梯不应在转角处紧邻布置，单侧排列的电梯不应超过4台，双侧排列的电梯不应超过8台。

答：1）水泥砂浆卧瓦者，用双股18号铜丝将瓦与Φ6 钢筋绑牢；2）钢挂瓦条钩挂者，用双股18号铜丝将瓦与钢挂瓦条绑牢；3）木挂瓦条钩挂者，用40圆钉(或双股18号铜丝)将瓦与木挂瓦条钉(绑)牢。

答：屋顶排水方式分为无组织排水和有组织排水两大类。

1）无组织排水：无组织排水又称自由落水，是指屋面雨水直接从檐口落至室外地面的一种排水方式。

这种做法具有构造简单、造价低廉的优点，但屋面雨水自由落下会溅湿墙面，外墙墙脚常被飞溅的雨水侵蚀，影响到外墙的坚固耐久性，并可能影响人行道的交通。

无组织排水方式主要适用于少雨地区或一般低压建筑，不宜用于临街建筑和高度较高的建筑。

2）有组织排水：有组织排水是指屋面雨水通过排水系统，有组织地排至室外地面或地下管沟的一种排水方式。

这种排水方式具有不妨碍人行交通、不易溅湿墙面的优点，因而在建筑工程中应用非常广泛。

但与无组织排水相比，其构造复杂，造价相对较高。

有组织排水方案可分为外排水和内排水两种基本形式，常用外排水方式有女儿墙外排水、挑檐沟外排水、女儿墙檐沟外排水三种。

答：为了便于铝合金窗的安装，一般先在窗框外侧用螺钉固定钢质锚固件，安装时与洞口四周墙中的预埋铁件焊接或锚固在一起，玻璃是嵌固在铝合金窗料中的凹槽内，并加密封条。

窗框固定铁件，除四周离边角150mm设一点外，一般间距不大于400～500mm。

其连接方法有：①采用墙上预埋铁件连接；②墙上预留孔洞埋入燕尾铁脚连接；③采用金属膨胀螺栓连接；④采用射钉固定，锚固铁件用厚度不小于1.5mm的镀锌铁片。

窗框固定好后窗洞四周的缝隙一般采用软质保温材料填塞，如泡沫塑料条、泡沫聚氨脂条、矿棉毡条和玻璃丝毡条、聚氨脂发泡剂等。

填实处用水泥砂浆抹留5～8mm深的弧形槽，槽内嵌密封胶。

四、构造图示题1、绘图说明上人卷材防水屋面保护层做法。

答：2、绘图说明涂膜防水屋面的女儿墙泛水构造。

答：三、简答题答：1）屋面板；2）天窗架；3）天窗侧板；4）屋架；5）托梁；6）吊车梁；7）柱子；8）基础梁；9）基础；10）连系梁；11）天窗支撑；12）屋架上弦横向支撑；13）屋架垂直支撑；14）屋架下弦横向支撑；15）屋架下弦纵向支撑；16）柱间支撑。

答：为保证生产的正常进行及为工人创造良好、舒适的生产环境，在厂房剖面的建筑设计中要做到：在满足生产工艺要求的前提下，经济合理地确定厂房高度及有效利用和节约空间；妥善地解决厂房的天然采光、自然通风和屋面排水；合理地选择围护结构形式及其构造，使厂房具有随气候条件变化的良好的围护功能（保温、隔热、防水）。

答：钢筋混凝土构件自防水屋面是利用钢筋混凝土板本身的密实性，对板缝进行局部防水处理而形成防水的屋面。

构件自防水屋面具有省工、省料、造价低和维修方便的优点。

但也存在一些缺点，如混凝土暴露在大气中容易引起风化和碳化，板面后期容易出现裂缝而引起渗漏。

油膏和涂料易老化，接缝的搭盖处易产生飘雨等情况。

克服这些缺点的措施是：提高施工质量，控制混凝土的水灰比，增强混凝土的密实度。

从而增加混凝土的抗裂性和抗渗性。

在构件表面涂以涂料（如乳化沥青），减少干湿交替的使用，也是提高防水性能和减缓混凝土碳化的一个十分重要的措施。

答：大型墙板布置可分为横向布置、竖向布置和混合布置三种方式。

1）墙板横向布置：墙板横向布置的优点是墙板长度和柱距一致，利用柱来作墙板的支承或悬挂点，竖缝由柱身遮挡，不易渗透风雨；墙板起连系梁与门窗过梁的作用，能增强厂房的纵向刚度；构造简单，连接可靠，板型较少，便于设置窗框板或带形窗等。

缺点是遇到穿墙孔洞时，墙板的布置较复杂。

这种布置是应用较多的一种方式。

2）墙板竖向布置：竖向布置的优点是不受柱距限制，布置灵活，遇到穿墙孔洞时便于处理。

但目前国内厂房高度尚未定型，墙板的固定必须设置联系梁、其构造复杂，竖向板缝多，易渗漏雨水（将板正反扣布置，其竖板垂直缝防水效果较好些）等。
