(参考资料)偏振光现象的观察与分析
偏振光现象的观察和分析
偏振光现象的观察和分析偏振光的观察可以通过一些特定的实验装置来实现。
例如，可以使用偏振片和分析器来检测光的偏振状态。
偏振片是一种光学元件，它能够选择性地通过振动方向与特定方向相同的光，而将其他方向的光消除或减弱。
这样，当光通过偏振片时，只有特定方向的光能通过，其他方向的光被过滤掉了。
而分析器是另一种偏振片，在实验中用于检测偏振光。
当通过偏振片的光到达分析器时，如果它们的振动方向相同，那么光将能够通过分析器，我们可以观察到透过分析器的光强度。
如果它们的振动方向不同，那么光将被分析器阻止通过，我们将观察不到通过分析器的光。
通过使用偏振片和分析器的实验装置，可以进行一系列的观察和分析。
首先，我们可以通过调整偏振片和分析器之间的相对角度来观察最大和最小光强的变化。
当振动方向相同时，光强度最大，当振动方向垂直时，光强度最小。
通过这一观察结果，我们可以得出结论，光强度与振动方向之间存在关联。
其次，我们可以观察光的偏振状态的改变。
例如，可以用线性偏振光源辐射出一个固定方向的偏振光，然后通过一系列的偏振片和分析器来调整光的偏振状态。
通过观察光在不同偏振状态下的传播特性，我们可以了解光的偏振性质以及不同偏振状态下光的行为差异。
除了观察外，我们还可以进一步分析偏振光的性质。
例如，通过使用偏振片和分析器，我们可以测量通过透过分析器的光强度，并进一步计算出偏振光的偏振度。
偏振度是一种度量光偏振状态的物理量，它可以用来描述光的偏振程度。
对于完全偏振的光来说，其偏振度为1，而对于完全偏振的光来说，其偏振度为0。
此外，偏振光的观察和分析还可以应用于实际生活中的一些领域。
例如，在电子显示技术中，液晶显示器使用偏振器和光调制器来控制光的偏振状态，从而实现图像的显示和切换。
在光通信中，偏振光也被广泛应用于光纤传输和光信号处理中，以提高传输速率和信号质量。
总之，偏振光现象的观察和分析可以帮助我们更深入地了解光的性质和行为。
通过观察光的光强度变化以及偏振状态的改变，我们可以探索光的偏振性质和对其进行分析。
偏振光的观察与研究实验原理
偏振光的观察与研究实验原理
偏振光是光学中的一个重要概念，它涉及到光的振动方向和传播方向的不对称性。
以下是偏振光的观察与研究实验原理：
1. 偏振光的定义：偏振光是指光的振动方向相对于传播方向具有不对称性。
只有横波才能产生偏振现象，而光波是一种电磁波，因此具有偏振性质。
2. 偏振光的分类：根据振动方向与传播方向的关系，偏振光可以分为自然光、线偏振光、局部偏振光、圆偏振光和椭圆偏振光五种。
3. 产生偏振光的方法：
利用光的反射和折射：当光在界面上反射或折射时，光的振动方向会发生变化。
通过调整入射角，可以在特定条件下获得线偏振光。
当入射角为布雷斯特角时，反射光成为完全线偏振光。
利用光学棱镜：尼科尔棱镜和格兰棱镜等光学棱镜可以将自然光转化为线偏振光。
利用偏振片：偏振片可以由自然光得到线偏振光，通过改变偏振片的放置角度，可以得到不同偏振态的光。
4. 改变光的偏振态的元件：波晶片。
平而偏振光垂直入射晶片，如果光轴平行于晶片表而，会产生双折射现象。
利用此特性，可以通过改变波晶片的放置角度来改变出射光的偏振态。
在实验中，通常会使用各种设备来观察和研究偏振光，例如偏振分束器、检偏器等。
通过调整这些设备的参数和角度，可以观察到不同偏振态的光的特性，进一步了解光的偏振性质。
总之，偏振光的观察与研究实验主要涉及光的反射、折
射、通过光学棱镜和偏振片产生偏振光的方法，以及利用波晶片改变光的偏振态的原理。
通过这些实验，可以深入了解光的偏振性质及其在光学中的应用。
偏振光分析实验报告
一、实验目的1. 观察光的偏振现象，加深对光的偏振现象的认识。
2. 学习直线偏振光的产生与检验方法，了解圆偏振光和正椭圆偏振光的产生与检验方法。
3. 掌握1/4波片、1/2波片等光学元件的作用及使用方法。
4. 验证马吕斯定律，加深对光的偏振理论的理解。
二、实验原理1. 光的偏振现象：光是一种电磁波，其电矢量在垂直于传播方向的平面上振动。
当光波的电矢量振动方向固定时，光称为线偏振光；当电矢量振动方向随时间作有规律的变化时，光称为圆偏振光或椭圆偏振光。
2. 偏振光的产生与检验：利用偏振片、波片等光学元件可以产生和检验偏振光。
偏振片可以使自然光变为线偏振光，波片可以改变光的偏振状态。
3. 马吕斯定律：当一束线偏振光通过一个偏振片时，出射光的强度与入射光强度、入射光与偏振片的夹角之间的关系满足马吕斯定律。
三、实验仪器1. He-Ne激光器2. 光具座3. 偏振片（两块）4. 1/4波片（两块）5. 1/2波片（两块）6. 玻璃平板及刻度盘7. 白屏四、实验步骤1. 将激光器发出的光束通过偏振片P1，得到线偏振光。
2. 将线偏振光通过1/4波片B1，得到圆偏振光。
3. 将圆偏振光通过1/2波片B2，观察出射光的偏振状态。
4. 将线偏振光通过1/4波片B1，得到椭圆偏振光。
5. 将椭圆偏振光通过1/2波片B2，观察出射光的偏振状态。
6. 重复以上步骤，改变偏振片P1和波片B1、B2的相对位置，观察出射光的偏振状态。
7. 根据马吕斯定律，计算并验证出射光的强度与入射光强度、入射光与偏振片的夹角之间的关系。
五、实验结果与分析1. 观察到当线偏振光通过1/4波片B1时，出射光变为圆偏振光；当圆偏振光通过1/2波片B2时，出射光变为线偏振光。
2. 观察到当线偏振光通过1/4波片B1时，出射光变为椭圆偏振光；当椭圆偏振光通过1/2波片B2时，出射光变为线偏振光。
3. 根据马吕斯定律，计算并验证出射光的强度与入射光强度、入射光与偏振片的夹角之间的关系。
实验六偏振光的观测与分析
实验六偏振光的观测与分析引言：偏振光是一种特殊的光，它的电场在振动方向上只有一个方向。
偏振光的观测与分析在光学实验中十分重要，可以用来研究光的传播和相互作用。
本实验旨在通过观察和分析偏振光的特性，探究光的偏振现象及其在光学中的应用。
实验过程：1. 准备工作：将实验所需仪器和材料准备齐全，包括偏振光源、偏振片、定标尺、平面镜、倾斜角度调节装置等。
2. 实验装置搭建：将偏振光源放置在实验台上，与一组偏振片相连，并通过倾斜角度调节装置将光线投射到平面镜上，再经过第二组偏振片最后观察。
3. 观察光强的变化：在第二组偏振片上，逐渐改变两组偏振片之间的角度差，仔细观察光线通过第二组偏振片后的光强变化情况。
4. 记录实验数据：将观察到的光强变化情况以及角度差记录下来，方便后续的数据分析。
5. 分析光的偏振状态：根据实验数据分析得到的光强变化规律，判断光的偏振状态。
比如，当两组偏振片之间的角度差为90°时，通过观察到的最大的光强变化可以判断光的振动方向。
6. 数据处理：将实验数据进行处理，并绘制出相应的图表，以更直观地表示光的偏振状态和规律。
7. 拓展实验：可以进一步观察不同类型的偏振片对光的偏振状态的影响，以及探究光的偏振与介质的相关性等。
实验原理：1. 光的电场矢量：光的电场在空间中的分布状态可以用电场矢量表示。
如果电场矢量在振动方向上只有一个方向，那么光就是偏振光。
2. 偏振片：偏振片是用来筛选偏振光的光学元件，它具有特殊的结构和材料，可以选择性地传递或者吸收特定方向的偏振光，将其他方向的光过滤掉。
3. 马吕斯定律：马吕斯定律描述了光通过两组偏振片的情况。
根据马吕斯定律，当两组偏振片的振动方向垂直时，透射光最弱；当两组偏振片的振动方向平行时，透射光最强。
4. 相位差和光强的关系：对于偏振光，相位差的变化会直接影响透射光的光强。
当两组偏振片的振动方向相差90°时，透射光的光强变化最为显著。
偏振现象的观察与分析实验报告
偏振现象的观察与分析实验报告偏振现象的观察与分析实验报告引言：偏振现象是光学中一个重要的现象，它指的是光波在传播过程中，由于光波的电矢量在空间中的振动方向不同，导致光波的偏振状态发生变化。
通过对偏振现象的观察与分析实验，我们可以深入了解光的性质以及光与物质的相互作用。
实验目的：本次实验的目的是通过观察和分析不同光源的偏振现象，探究光的偏振性质，并进一步了解光的传播规律。
实验装置：实验装置主要包括：偏振片、光源、偏振片旋转台、偏振片检偏器、光屏等。
实验步骤：1. 将光源置于实验装置的一端，调整偏振片旋转台，使其与光源之间呈45度夹角。
2. 在光源的另一侧放置一块偏振片，将其与光源之间呈90度夹角。
3. 调整偏振片旋转台，观察光源通过两块偏振片后的光强变化情况。
4. 将偏振片检偏器放置在光屏的一侧，调整其角度，观察光通过检偏器后的光强变化情况。
实验结果与分析：通过实验观察和记录，我们得到了以下实验结果和分析：1. 光源通过偏振片后的光强变化情况：当光源通过第一块偏振片时，我们观察到光强发生了明显的变化。
当两个偏振片的振动方向平行时，光强最大；当两个偏振片的振动方向垂直时，光强最小。
这表明光源发出的光是具有偏振性质的。
2. 光源通过检偏器后的光强变化情况：在第一部分实验的基础上，我们进一步将偏振片检偏器放置在光屏的一侧。
通过调整检偏器的角度，我们观察到了光强的变化。
当检偏器的振动方向与第一块偏振片的振动方向平行时，光强最大；当检偏器的振动方向与第一块偏振片的振动方向垂直时，光强最小。
这说明检偏器可以选择性地通过或阻挡特定方向的偏振光。
实验结论：通过以上实验观察和分析，我们可以得出以下结论：1. 光源发出的光具有偏振性质，其振动方向可以通过偏振片的旋转来调节。
2. 偏振片检偏器可以选择性地通过或阻挡特定方向的偏振光，从而改变光的偏振状态。
3. 光的偏振现象与光的传播方向、振动方向以及介质的性质等因素有关。
偏振光现象的观察和分析
偏振光现象的观察和分析偏振光现象的观察和分析引⾔：光的偏振现象有法国⼯程师马吕斯⾸先发现。
对光偏振现象的研究清楚地显⽰了光的横波性，加深了⼈们对光传播规律的认识。
近年来光的偏振特性在光调制器、光开关、光学计量、应⼒分析、光信息处理、光通信、激光、光电⼦器件中都有⼴泛应⽤。
本实验利⽤偏振⽚和1/4波⽚观察光的偏振现象，并分析和研究各种偏振光。
从⽽了解1/4波⽚和1/2波⽚的作⽤及应⽤，加深对光偏振性质的认识。
实验原理1、偏振光的种类。
光可按光适量的不同振动状态分为五类：（1）线偏振光（2）⾃然光（3）部分偏振光（4）园偏振光（5）椭圆偏振光使⾃然光变成偏振光的装置称为起偏器，⽤来检验偏振光的装置称为检偏器。
2、线偏振光的产⽣。
（1）反射和折射产⽣偏振⾃然光以 i B =arc tan n 的⼊射⾓从空⽓⼊射⾄折射率为n 的介质表⾯上时，反射光为线偏振光。
以 i B ⼊射到⼀叠平⾏玻璃堆上的⾃然光，透射出来后也为线偏振光。
（2）偏振⽚。
利⽤某些晶体的⼆向⾊性可使通过他的⾃然光变成线偏振光。
（3）双折射产⽣偏振。
⾃然光⼊射到双折射晶体后，出射的o 光和e 光都为线偏振光。
3、波晶⽚4、线偏振光通过各种波⽚后偏振态的改变。
在光波的波⾯中取⼀直⾓坐标系，将电⽮量E 分解为两个分量E X 和E y ，他们频率相同都为ω，设E y 相对E X 的相位差为?φ，即有E X =A x cos ωt （2）E y =A y cos(ωt +?φ) （3）由（2）、（3）两式得，对于⼀般情况，两垂直振动的合成为： e 轴O 轴θ光轴图 1E x2 A x2+ E y2A y22 E x2 E y2A x2A y2cos?φ=sin2?φ（4）注意对于线偏振光通过波⽚的情况?φ取决于o光和e光⼊射时的相位差和由波晶⽚引起的相位差δ之和；⽽ E X为线偏振光振幅E在o轴的分量， E y为e轴的分量。
从上⾯垂直振动合成的⼀般情况出发可以得出以下结论：（1）线偏振光的振动⽅向与波⽚的光轴夹⾓为θ或π/2，或者通过1/2波⽚仍为线偏振光。
偏振现象的观察与分析
偏振现象的观察与分析【实验目的】1．通过观察光的偏振现象,加深对光波传播规律的认识。
2．掌握产生与检验偏振光的原理和方法。
【实验仪器】偏振实验箱【实验原理】一．偏振光的概念光的波动的形式在空间传播是一种电磁波，它的电矢量E与磁矢量H相互垂直。
矢量E和矢量H均垂直于光的传播方向Z,属于横波。
实验证明光效应主要由电场引起的,所以电场矢量E的方向定为光的振动方向。
自然光源(如日光,各种照明灯等等) 发射的光是由构成这个光源的大量分子或原子发出的光波合成的。
这些分子或原子的热运动和辐射是随机的, 它们所发射的光振动,出现在各个方向的几率相等,所以这样的光源发射的光对外不显现偏振性质,称之为自然光。
自然光经过媒质的反射,折射或者吸收以后,在某一方向上振动加强成为部分偏振光。
如果光在传播过程中,振动始终被限制在某一确定的平面内,称为平面偏振光,也称线偏振光或完全偏振光。
偏振光电矢量E的端点在垂直于传播方向的平面内运动轨迹是一圆周的称为圆偏振光,是一椭圆的则称为椭圆偏振光。
二．获得线偏振光的方法自然光变成偏振光称作起偏,可以起偏的器件分为透射式和反射式两种。
(1)透射式起偏如上图，设光强为I 0的自然光照在一偏振片（起偏器）上，则自然光中振动方向与偏振片透振方向相同的电矢量以及其它方向的电矢量在这个方向的分量才能通过，成为线偏振光，因此光强变为21 I 0。
然后再照射在第二块偏振片（检偏器）上，该偏振片的透振方向与起偏器的透振方向夹角为θ，则出射光光强为：θ20cos 21I I = 这就是马吕斯定律 (2)反射式起偏自然光在两种媒质的界面处,如玻璃和空气的界面处反射和折射,当入射角为某一特定值时,反射光可以成为线偏振光,振动方向垂直于入射面, 与界平面平行,折射光为部分偏振光，这种现象由布儒斯特(Brewster) 首先发现,因此称为布儒斯特角,即起偏角。
根据折射定律可得： 12210101010sin sin cos sin n n i i i i tgi ===此式就是布儒斯特定律。
偏振光的观察与分析实验报告
偏振光的观察与分析实验报告实验目的：通过对偏振光的观察与分析，加深对光的性质的认识，掌握偏振光的基本概念及其实验方法。
实验原理：偏振光是指只在一个方向上振动的光，它的光场只能偏振在一个平面内，并且在许多情况下，它可以作为沿一个方向运动的电磁波表示。
偏振光的产生有很多方法，包括自然偏振、偏振器制备和偏振器过滤等。
实验步骤：1.用偏振片观察自然光;2.将两个偏振片平行摆放，观察光透过后的亮度和颜色;3.将两个偏振片垂直摆放，观察光透过后的亮度和颜色;4.调节两个偏振片的夹角，观察光透过后的亮度和颜色变化;5.用光强计分析不同情况下透过的光强;6.观察偏振光与自然光波形的差异;7.使用磷酸二氧铬振荡镜测定光波的振荡方向;实验结果：经过实验，我们得到了以下结论：1.如果将两个偏振片平行放置，则完全透过的光强最大，这是因为平行摆放的偏振片可以让所有光线的振动方向与偏振片的传播方向相同。
2.如果将两个偏振片垂直放置，光完全被吸收，这是因为两个方向相互垂直的偏振片会阻挡所有光线。
3.找到适当的偏振片夹角可以改变透过的光强，因为当两个偏振片的传输方向不同时，只有振动方向与传播方向夹角为45°时，才能最大化透过的光强。
4.偏振光的波形在形状和方向上都有所不同于自然光，因为偏振光中只有一个振动方向的光波，而自然光包含了多个方向的光波。
5.使用磷酸二氧铬振荡镜可以精确测定光波的振荡方向，因为只有振荡方向与磷酸二氧铬振荡镜的分子排列方向相同时，才能通过。
结论：本实验通过对偏振光的观察和分析，加深了我们对光的性质的认识，掌握了偏振光的基本概念和实验方法，为我们今后的学习和研究打下了基础。
偏振光的观察与研究实验报告数据(精选10篇)
偏振光的观察与研究实验报告数据偏振光指的是只在一个平面上振动的光，它的传播方式与普通光有所不同。
由于其具有特殊的偏振状态，因此可以在各个领域中发挥重要作用。
在本次实验中，我们对偏振光的观察与研究进行了探究。
一、实验目的1. 学习偏振光的概念及其传播方式。
2. 观察线偏振器和波片对偏振光的影响。
3. 研究偏振光的干涉现象。
二、实验仪器及材料1. 两个偏光片2. 一块玻璃板3. 一块亚克力板4. 一束激光光源5. 一个手机屏幕三、实验步骤1. 将一块玻璃板和一块亚克力板插入两个偏光片之间，调整偏光片的方向，观察得到的光的强度变化。
2. 将一个偏光片放置在激光器前，记录得到的光的强度值，并将其称为“I”。
然后将另一个偏光片放在激光光路中，并逐渐旋转它的方向。
记录得到的光的强度值，并将其称为“T”。
3. 将一个手机屏幕放置在两个偏光片之间，逐渐旋转其中一个偏光片的方向。
观察手机屏幕的显示情况。
4. 在两个偏光片之间插入一块玻璃板，然后将其中一个偏光片旋转一定的角度，并记录得到光的强度值。
四、实验结果1. 调整偏光片的方向之后，得到的光的强度会发生变化，实验表明，当两个偏光片的方向垂直时，通过的光线最弱，当两个偏光片的方向相同时，通过光线最强。
2. 在实验过程中，我们发现，当两个偏光片的方向偏离90度时，通过的光线几乎消失。
这说明当光的振动方向被偏振后，只有振动方向与偏振方向一致的光才能通过。
3. 在手机屏幕的观察实验中，我们发现当两个偏光片的方向相同时，手机屏幕显示为亮屏，而当两个偏光片的方向垂直时，手机屏幕显示为黑屏。
这说明手机屏幕与偏振光的作用原理是相似的。
4. 在偏振光的干涉实验中，我们发现，在通过玻璃板的偏振光中，存在两个方向的振动状态，这两个方向的振动状态会互相干涉，导致光线强度的变化。
五、实验结论本次实验通过观察偏振光的传播方式，观察了线偏振器和波片对偏振光的影响，以及研究了偏振光的干涉现象。
偏振现象的观察与分析实验报告
偏振现象的观察与分析实验报告偏振现象是光学中一个非常重要的现象，它在生活和科研中都有着广泛的应用。
本次实验旨在通过观察和分析偏振现象，深入理解偏振光的特性和规律。
实验仪器和材料：1. 偏振片。
2. 偏振光源。
3. 旋转台。
4. 偏振光检测仪。
实验步骤：1. 将偏振光源放置在实验台上，并打开电源，使其发出偏振光。
2. 在偏振光源和旋转台之间放置偏振片，调整偏振片的方向，使其与偏振光源的偏振方向垂直。
3. 将偏振光检测仪放置在偏振片的后方，观察偏振光通过偏振片后的光强变化情况。
4. 通过旋转台旋转偏振片，观察偏振光通过偏振片后的光强变化规律。
实验结果：在实验中观察到，当偏振片的方向与偏振光源的偏振方向垂直时，偏振光通过偏振片后的光强最小；而当偏振片的方向与偏振光源的偏振方向平行时，偏振光通过偏振片后的光强最大。
通过旋转偏振片，可以发现光强会随着偏振片旋转角度的变化而周期性地发生变化。
实验分析：这一现象的产生可以通过偏振片的工作原理来解释。
偏振片是一种能够选择性地吸收某一方向光振动分量的光学元件，当偏振片的方向与偏振光源的偏振方向垂直时，偏振片完全吸收了偏振光的振动分量，导致通过偏振片后的光强最小；而当偏振片的方向与偏振光源的偏振方向平行时，偏振片不吸收偏振光的振动分量，通过偏振片后的光强最大。
结论：通过本次实验，我们深入理解了偏振现象的特性和规律。
偏振现象在光学和光电领域有着重要的应用，例如偏振片在液晶显示器中的应用等。
同时，对偏振现象的深入理解也为进一步的光学研究奠定了基础。
在今后的学习和科研中，我们将进一步探索偏振现象的原理和应用，为光学领域的发展贡献自己的一份力量。
偏振光现象的观察与分析
偏振光现象的观察与分析光的偏振是指光的振动方向不变，或电矢量末端在垂直于传播方向的平面上的轨迹呈椭圆或圆的现象.光的偏振最早是牛顿在1704～1706年间引入光学的；光的偏振这一术语是马吕斯在1809年首先提出的，并在实验室发现了光的偏振现象;麦克斯韦在1865~1873年间建立了光的电磁理论,从本质上说明了光的偏振现象.按电磁波理论,光是横波，它的振动方向和光的传播方向垂直.自然光是各方向的振幅相同的光，对自然光而言，它的振动方向在垂直于光的传播方向的平面内可取所有可能的方向，没有一个方向占有优势.若把所有方向的光振动都分解到相互垂直的两个方向上，则在这两个方向上的振动能量和振幅都相等.线偏振光是在垂直于传播方向的平面内，光矢量只沿一个固定方向振动。
部分偏振光可以看作自然光和线偏振光混合而成，即它有某个方向的振幅占优势。
圆偏振光和椭圆偏振光是光矢量末端在垂直于传播方向的平面上的轨迹呈圆或椭圆。
起偏器是将非偏振光变成线偏振光的器件；检偏器是用于鉴别光的偏振光状态的器件. 利用光的偏振现象在物理学方面可测量材料的厚度和折射率，可以了解材料的微观结构。
利用偏振光的干涉现象在力学上检测材料压力分布，应用于建筑工程学方面可以检测桥梁和水坝的安全度。
1.主窗口：打开偏振光观察与研究的仿真实验，从实验仪器栏中点击拖拽仪器至实验台上，如下图所示：2.正式开始实验：（1）光源调节双击桌面上光源小图标，弹出光源的调节窗体，可以单击光源的开关按钮，切换光源的开关状态；同时可以点击“选择发出光”按钮来选择光源发出光类型，光源默认发出的是“自然光”。
（2）偏振片调节双击桌面上偏振片小图标，弹出偏振片的调节窗体。
初始化时偏振片的旋转角度是随机的，用户使用时需要手动去校准。
最大旋转范围为360°，最小刻度为1°。
可以通过点击调节窗体中旋钮来逆时针或顺时针旋转偏振片旋转的最小刻度单位为1°。
当鼠标按住选择不放，则偏振片则会不停的旋转，直到鼠标松开。
偏振光的观察与分析实验报告
偏振光的观察与分析实验报告偏振光的观察与分析实验报告引言：偏振光是一种特殊的光，它的光波振动方向在特定平面上进行。
在本次实验中，我们将通过观察和分析偏振光的性质，深入了解它的特点和应用。
实验目的：1. 了解偏振光的基本概念和性质；2. 学习使用偏振片来观察和分析偏振光；3. 探索偏振光在不同材料中的传播和反射规律。
实验材料与装置：1. 偏振片：实验中使用的是线偏振片，它能够通过选择性地吸收光波振动方向，使只有特定方向的光通过；2. 光源：我们选择了一台稳定的白光源，以保证实验的准确性；3. 透明材料：实验中使用了不同材料的透明片，如玻璃、塑料等。
实验步骤：1. 准备工作：将白光源放置在实验台上，并将偏振片放在光源前方；2. 观察现象：逐渐旋转偏振片，观察光的亮度变化；3. 分析结果：记录光的亮度变化情况，并尝试解释其中的原因；4. 材料测试：将透明材料片放置在光源和偏振片之间，观察光的透过情况；5. 分析结果：记录不同材料下的光透过情况，并进行比较和分析。
实验结果与分析：通过观察和分析，我们发现以下几个重要结果：1. 偏振片旋转对光的强度有明显的影响：当偏振片的振动方向与光的振动方向垂直时，光的强度最弱，当二者平行时，光的强度最强；2. 不同材料对光的透过情况不同：玻璃等晶体材料对特定方向的光透过性较好，而塑料等非晶体材料对光的透过性较差；3. 光的偏振性是由光的振动方向决定的：在通过偏振片后，只有与偏振片振动方向平行的光能够透过，垂直方向的光被偏振片吸收。
结论：通过本次实验，我们深入了解了偏振光的观察和分析方法，并得出以下结论：1. 偏振光的强度与偏振片的振动方向有关，旋转偏振片可以改变光的强度；2. 不同材料对偏振光的透过性不同，这种差异与材料的晶体结构有关；3. 偏振片可以选择性地透过特定方向的光，这为光的分析提供了一种有效手段。
实验意义与应用：偏振光的观察与分析在许多领域都有重要的应用价值。
偏振光现象的观察和分析
偏振光现象的观察和分析摘要本实验用半导体激光通过偏振片来产生线偏振光，使其分别通过1/4波片和1/2波片，通过测量不同方向上检偏器透过的光的强度，判断出出射光的偏振态。
并证实了线偏振光通过1/4波片可以产生线偏振光、圆偏振光、椭圆偏振光，通过1/2波片可以产生线偏正光，验证了马吕斯定律。
一、引言振动方向对于传播方向的不对称性叫做偏振，它是横波区别于其他纵波的一个最明显的标志。
只有横波才能产生偏振现象，故光的偏振是光的波动性的又一例证。
在垂直于传播方向的平面内，包含一切可能方向的横振动，且平均说来任一方向上具有相同的振幅，这种横振动对称于传播方向的光称为自然光（非偏振光）。
凡其振动失去这种对称性的光统称偏振光。
偏振光的典型应用是偏光式3D 技术，其普遍用于商业影院和其它高端应用。
二、实验原理1.偏振光的种类光是一种电磁波，由于电磁波对物质的作用主要是电场，故在光学中把电场强度E 称为光矢量。
在垂直于光波传播方向的平面内，光矢量可能有不同的振动方向，通常把光矢量保持一定振动方向上的状态称为偏振态。
如果光在传播过程中，若光矢量保持在固定平面上振动，这种振动状态称为平面振动态，此平面就称为振动面。
图1 电矢量垂直于纸面的偏振光图2 电矢量平行于纸面振光【1】光的五种偏振态：①线偏振光：在光的传播过程中，只包含一种振动，其振动方向始终保持在同一平面内，②部分偏振光：光波包含一切可能方向的横振动，但不同方向上的振幅不等。
③自然光：光波包含一切可能方向的横振动，但不同方向上的振幅相等。
④椭圆偏振光：在光的传播过程中，空间每个点的电矢量均以光线为轴作旋转运动，若它们的频率相同并且有固定的位相差，则该点的合成振动的轨迹一般呈椭圆形。
⑤圆偏振光：旋转电矢量端点描出圆轨迹的光称圆偏振光，是椭圆偏振光的特殊情形。
2.线偏振的产生（1）偏振片利用某些有机化合物的“二向色性”制成，当自然光透过这种偏振片后，光矢量垂直于偏振片方向的分量几乎完全被吸收，而平行方向的分量几乎完全通过，因此透射光基本上为线偏振光。
偏振光的观察与分析
偏振光的观察与分析实验内容一、观察测量激光二极管输出光的偏振度，测量偏振片的消光比和透光轴透过率。
（1）使激光器二极管射出的光束垂直通过偏振片N1，观察透射光强随N1透光轴转动的变化，判断半导体激光器的偏振状态。
（2）用硅光电池探测光束通过偏振片N1后的最大光强对应的光电流电流值I max1以及最小光强对应的光电流值I min1，并由此可测出激光束的偏振度(I max1- I min1)/ (I max1+ I min1)。
（3）保持偏振片N1透光轴处在透光最大的位置，并在它与光电池之间加入第二个偏振片N2，再转动N2透光轴，纪录透过后N2的最大光电流I max2和最小光电流I min2，由此可测出偏振片的消光比I min2/ I max2和透光轴透过率I max2/ I max1。
二、测量线偏振光相对光强分布，验证马吕斯定律先将偏振片N2上的指针指零，然后转动N1使其透光轴与N2平行（即至光束穿过两偏振片后硅光电池接收光最强）位置，记录下此刻的光电流示值。
再使偏振片N2每转10。
记录一次对应的光电流数据，直至转动到350。
为止。
最后经数据处理，作出通过检偏器后相对光强分布的雷达图和相对光强~检偏角余弦平方关系图，后者的线性相关程度可验证马吕斯定律。
三、1/2波片实验，偏振面的旋转规律观测（1）两偏振片N1和N2正交放置，其中间放置一1/2波片，以光线方向为轴将波片旋转360。
,记录透过N2所观察消光现象的次数。
（2）仍使N1和N2正交，转动1/2波片，令其位于消光位置，将1/2波片从消光位置依次转过15。
、30。
、45。
、60。
、75。
、90。
，转动N2至消光位置，列表记录每次N2所转过的角度。
从实验结果总结出平面偏振光通过1/2波片后，其振动面改变的规律。
四、1/4波片实验，椭圆偏振光的产生与测绘（1）两偏振片N1和N2正交放置，其中间放置一1/4波片，以光线方向为轴将波片旋转360。
,记录透过N2所观察消光现象的次数。
偏振光现象的观察与分析

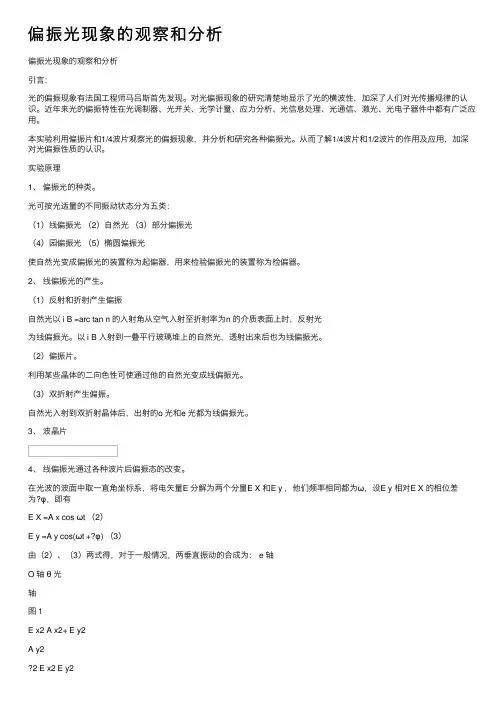

偏振光现象的观察与分析物理系，刘呈豪一、引言一八零九年，法国工程师马吕斯在实验中发现了光的偏振现象。
对于光的偏振现象研究，使人们对光的传播的规律有了新的认识。
特别是近年来利用光的偏振性所开发出来的各种偏振光元件、偏振光仪器和偏振光技术在现代科学技术中发挥了极其重要的作用，在光调制器、光开关、光学计量、应力分析、光信息处理、光通信、激光和光电子学器件等应用中，都大量使用偏振技术。
二、实验原理1.偏振光的种类光是电磁波，它的电矢量E和磁矢量H相互垂直，且都垂直于光的传播方向。
通常用电矢量代表光矢量，并将光矢量和光的传播方向所构成的平面称为光的振动面。
按光矢量的不同振动状态，可以把光分为五种偏振态：（1）自然光：在与光传播方向垂直的平面内，包含一切可能方向的横振动，即光波的电矢量在任一方向上具有相同的振幅。
普通光源发光的是自然光。
（2）线偏振光：在光的传播过程中，只包含一种振动，其振动方向始终保持在同一平面内，这种光称为线偏振光（或平面偏振光)。
（3）部分偏振光：光波包含一切可能方向的横振动，但不同方向上的振幅不等，在两个互相垂直的方向上振幅具有最大值和最小值，这种光称为部分偏振光。
自然光和部分偏振光实际上是由许多振动方向不同的线偏振光组成。
（4）椭圆偏振光：在光的传播过程中，空间每个点的电矢量均以光线为轴作旋转运动，且电矢量端点描出一个椭圆轨迹，这种光称为椭圆偏振光。
（5）圆偏振光：旋转电矢量端点描出圆轨迹的光称圆偏振光，是椭圆偏振光的特殊情形。
能使自然光变成偏振光的装置或器件，称为起偏器；用来检验偏振光的装置或器件，称为检偏器。
2. 线偏振光的产生（1）反射和折射产生的偏振根据布儒斯特定律，当自然光以ib=arctan n的入射角从空气或真空入射至折射率为n的介质表面上时，其反射光为完全线偏振光，振动面垂直于入射面，而透射光为部分偏振光，ib 称为布儒斯特角。
如果自然光以ib入射到一叠平行玻璃片堆上，则经过多次反射和折射最后从玻璃片堆透射出来的光也接近于线偏振光。
偏振光现象的观察与检验
光偏振现象的观察和检验一、实验目的1.观察光的偏振现象，了解偏振光的种类；2.掌握偏振光的产生及检验方法；3.了解波片的作用。
二、实验器材氦氖激光光源（1个），1/2波片（1片），1/4波片（1片），偏振片（2片） ，底座（4个），光电转换器（1个）。
三、实验原理（一）偏振光的种类光是电磁波，光的偏振现象表明光是一种横波，即电磁振动方向与光的传播方向垂直。
光作为电磁波，光波中含有电振动矢量和磁振动矢量，就光与物质的相互作用而言，起主要作用的是电矢量，通常称电矢量为光矢量。
并将光矢量和光的传播方向所构成的平面称为光的振动面。
根据光矢量的振动状态，可以把光分为五种偏振态，结合图15-1认识下面几种偏振态的概念：1.自然光：如果在垂直于光的传播方向的平面内，光矢量的振动方向是无规则地变化着的，且发生在各个方向的概率均等，即各个方向的平均振幅相等,称此种光为自然光。
2.部分偏振光：如果某些方向光矢量的平均振幅较大，某些方向光矢量的平均振幅较小，则称为部分偏振光。
3.线偏振光：如果光矢量沿着一个固定方向振动，则称此种光为线偏振光或称平面偏振光。
4.椭圆偏振光：光矢量的大小和方向都作规则的变化，在垂直于光的传播方向的平面内，光矢量的矢端运动轨迹是椭圆，称此种光为椭圆偏振光。
5.圆偏振光：当椭圆偏振光中光矢量的大小不变，只是方向作规则的变化，光矢量的矢端运动轨迹是圆，称此种光为圆偏振光。
（二）线偏振光的产生1.用偏振片来获取线偏振光偏振片是一种具有二向色性的晶体，所谓二向色性是指该晶体对两个相互垂直振动的光矢量具有不同的吸收本领。
当自然光通过二向色性晶体时，其中一方向的振动几乎完全被吸收，则透射出来的光为线偏振光。
2.反射和折射产生偏振光根据布儒斯特定律，当自然光以=arctan n的入射角入射到折射率为n的玻璃表面上时，其反射光为完全的线偏振光，振动面垂直于入射面，称为布儒斯特角。
此时透射光为部分偏振光，如果自然光以角入射到一叠平行玻璃片堆上，则经过多次反射和折射，最后从玻璃片堆透射出来的光也接近于线偏振光。
偏振现象的观测与分析
实验十二 偏振现象的观测与分析实验目的１．观察光的偏振现象，加深对偏振光的了解。
２．掌握产生和检验偏振光的原理和方法。
实验仪器氦氖激光器，偏振片， 波片，玻璃片和支架。
实验原理光波的振动方向与光波的传播方向垂直。
自然光的振动在垂直与其传播方向的平面内，取所有可能的方向，某一方向振动占优势的光叫部分偏振光，只在某一个固定方向振动的光线叫线偏振光或平面偏振光。
将非偏振光（如自然光）变成线偏振光的方法称为起偏，用以起偏的装置或元件叫起偏器。
１．平面偏振光的产生（１）非金属表面的反射和折射光线斜射向非金属的光滑平面（如水、木头、玻璃等）时，反射光和折射光都会产生偏振现象，偏振的程度取决于光的入射角及反射物质的性质。
当入射角是某一数值而反射光为线偏振光时，该入射角叫起偏角。
起偏角的数值α与反射物质的折射率n 的关系是n =αtan （5－10－1）称为布如斯特定律，如图5—10—1所示。
根据此式，可以简单地利用玻璃起偏，也可以用于测定物质的折射率。
从空气入射到介质，一般起偏角在53度到58度之间。
非金属表面发射的线偏振光的振动方向总是垂直于入射面的；透射光是部分偏振光；使用多层玻璃组合成的玻璃堆，能得到很好的透射线偏振光，振动方向平行于入射面的。
（２）偏振片分子型号的偏振片是利用聚乙烯醇塑胶膜制成，它具有梳状长链形结构的分子，这些分子平行地排列在同一方向上。
这种胶膜只允许垂直于分子排列方向的光振动通过，因而产生线偏振光，如图5—10—2所示。
分子型偏振片的有效起偏范围几乎可达到180－１—图５10１０－２—图５度，用它可得到较宽的偏振光束，是常用的起偏元件。
鉴别光的偏振状态叫检偏，用作检偏的仪器叫或元件叫检偏器。
偏振片也可作检偏器使用。
自然光、部分偏振光和线偏振光通过偏振片时，在垂直光线传播方向的平面内旋转偏振片时，可观察到不同的现象，如图5—10—3所示，图中)(a 表示旋转P ，光强不变，为自然光；)(b 表示旋转P ，无全暗位置，但光强变化，为部分偏振光；)(c 表示旋转P ，可找到全暗位置，为线偏振光。
实验六 偏振光的观测与分析
3．偏振片、波片及其作用
(1)偏振片 偏振片是利用某些有机化合物晶体的二向色
性。将其渗入透明塑料薄膜中，经定向拉制 而成。它能吸收某一方向振动的光，而透过 与此垂直方向振动的光，由于在应用时起的 作用不同，用来产生偏振光的偏振片叫做起 偏器；用来检验偏振光的偏振片，叫做检偏 器。
按照马吕斯定律，强度为Ｉ0的线偏振光通过
其中，为入射偏振光在真空中的波长， no和ne分别 为晶片对o光和e光的折射率，L为晶片的厚度。
我们知道，两个互相垂直的、频率相同且有
固定相位差的简谐振动，可用下列方程表示 （如通过晶片后光和光的振动）：
x Ae cos t y A0 cos( t )
从两式中消去t，经三角运算后得到合振动 的方程式为 2 2 x y 2 xy 2 2 cos sin 2 Ae Ao Ae Ao
在传播过程中，光的振动方向始终在某一确定 方位的光称为平面偏振光或线偏振光，如图 (a)。光 源发射的光是由大量原子或分子辐射构成的。由于 热运动和辐射的随机性，大量原子或分子发射的光 的振动面出现在各个方向的几率是相同的。一般说， 在10－6 s内各个方向电矢量的时间平均值相等，故 出现如图 (b)所示的所谓自然光。有些光的振动面在 某个特定方向出现的几率大于其他方向，即在较长 时间内电矢量在某一方向较强，这就是如图 (c)所示 的所谓部分偏振光。还有一些光，其振动面的取向 和电矢量的大小随时间作有规则的变化，其电矢量 末端在垂直于传播方向的平面上的移动轨迹呈椭圆 （或圆形），这样的光称为椭圆偏振光（或圆偏振 光），如图 (d)所示。
根据透射光强度变化的情况，可以区别线偏
振光、自然光和部分偏振光。
(2)波片 波片是用单轴晶体切成的表面平行于光轴的薄片。 当线偏振光垂直射到厚度为L，表面平行于自身 光轴的单轴晶片时，会产生双折射现象，寻常光 （o光）和非常光(e光)沿同一方向前进，但传播 的速度不同。这两种偏振光通过晶片后，它们的 相位差为： 2 (n o n e ) L
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
偏振光现象的观察与分析物理系，刘呈豪一、引言一八零九年，法国工程师马吕斯在实验中发现了光的偏振现象。
对于光的偏振现象研究，使人们对光的传播的规律有了新的认识。
特别是近年来利用光的偏振性所开发出来的各种偏振光元件、偏振光仪器和偏振光技术在现代科学技术中发挥了极其重要的作用，在光调制器、光开关、光学计量、应力分析、光信息处理、光通信、激光和光电子学器件等应用中，都大量使用偏振技术。
二、实验原理1.偏振光的种类光是电磁波，它的电矢量E和磁矢量H相互垂直，且都垂直于光的传播方向。
通常用电矢量代表光矢量，并将光矢量和光的传播方向所构成的平面称为光的振动面。
按光矢量的不同振动状态，可以把光分为五种偏振态：（1）自然光：在与光传播方向垂直的平面内，包含一切可能方向的横振动，即光波的电矢量在任一方向上具有相同的振幅。
普通光源发光的是自然光。
（2）线偏振光：在光的传播过程中，只包含一种振动，其振动方向始终保持在同一平面内，这种光称为线偏振光（或平面偏振光)。
（3）部分偏振光：光波包含一切可能方向的横振动，但不同方向上的振幅不等，在两个互相垂直的方向上振幅具有最大值和最小值，这种光称为部分偏振光。
自然光和部分偏振光实际上是由许多振动方向不同的线偏振光组成。
（4）椭圆偏振光：在光的传播过程中，空间每个点的电矢量均以光线为轴作旋转运动，且电矢量端点描出一个椭圆轨迹，这种光称为椭圆偏振光。
（5）圆偏振光：旋转电矢量端点描出圆轨迹的光称圆偏振光，是椭圆偏振光的特殊情形。
能使自然光变成偏振光的装置或器件，称为起偏器；用来检验偏振光的装置或器件，称为检偏器。
2. 线偏振光的产生（1）反射和折射产生的偏振根据布儒斯特定律，当自然光以ib=arctan n的入射角从空气或真空入射至折射率为n的介质表面上时，其反射光为完全线偏振光，振动面垂直于入射面，而透射光为部分偏振光，ib 称为布儒斯特角。
如果自然光以ib入射到一叠平行玻璃片堆上，则经过多次反射和折射最后从玻璃片堆透射出来的光也接近于线偏振光。
玻璃片堆的数目越多，透射光的偏振度越高。
（2）偏振片利用某些有机化合物晶体的“二向色性”制成。
当自然光通过这种偏振片后，光矢量垂直于偏振片透振方向的分量几乎完全被吸收，光矢量平行于透振方向的分量几乎完全通过，因此透射光基本上为线偏振光。
（3）双折射产生偏振当自然光入射到某些双折射晶体（如方解石、石英等）时，经晶体的双折射所产生的寻常光（o光）和非常光（e光）都是线偏振光。
3. 波晶片简称波片，它通常是一块光轴平行于表面的单轴晶片。
一束平面偏振光垂直入射到波晶片后，便分解为振动方向与光轴方向平行的e 光和与光轴方向垂直的o 光两部分。
这两种光在晶体内传播方向虽然一致，但它们在晶体内传播的速度并不相同。
于是，o 光和e 光通过波晶片后就产生固定的相位差δ，即δ=2πλ(n e −n o )l 式中λ为入射光的波长，l 为晶片的厚度，n e 和n e 分别是e 光和o 光的主折射率。
对于某种单色光，能产生相位差δ=(2k +1)π2的波晶片，称为此单色光的1/4波片；能产生δ=(2k+1)π的晶片，称为1/2波片；产生相位差δ=2k π的波晶片，称为全波片。
通常波片用云母片剥离成适当厚度或用石英晶体研磨成薄片。
由于石英晶体是正晶体，其o 光比e 光的速度快，沿光轴方向振动的光(e 光)传播速度慢，故称光轴为慢轴，与之垂直的方向称为快轴。
对于负晶体制成的波片，光轴就是快轴。
4．平面偏振光通过各种波片后偏振态的改变由图1可知一束振动方向与光轴成θ角的平面偏振光垂直入射到波片上后，会产生振动方向相互垂直的e 光和o 光，其E 矢量大小分别为Ee=Ecosθ，Eo=Esin θ，通过波片后，二者产生一附加相位差。
离开波片时合成波的偏振性质，决定于相位差δ和θ。
如果入射线偏振光的振动方向与波片的光轴的夹角为0或π/2，则任何波片对它都不起作用，即从波片出射的光仍旧是原来的线偏振光。
而如果θ不为0或π/2，线偏振光通过1/2波片后，出来的仍然是线偏振光，但它的振动方向将旋转2θ，即出射光和入射光的电矢量对称于光轴。
线偏振光经过1/4波片后，则可能产生线偏振光、圆偏振光和长轴与光轴垂直或平行的椭圆偏振光，这取决于入射线的偏振光振动方向与光轴夹角θ。
5. 偏振光的鉴别鉴别入射光的偏振态须借助于检偏器和1/4波片。
使入射光通过检偏器后，检测其透射光强并转动检偏器：若出现透射光强为零（称为“消光”）现象，则入射光必为线偏振光；若透射光的强度没有变化，则可能为自然光或圆偏振光（或两者的混合）；若转动检偏器，透射光强虽有变化不出现消光现象，则入射光可能是椭圆偏振光或部分偏振光。
进一步作鉴别须在入射光与检偏器之间插入一块1/4波片。
若入射光是圆偏振光，则通过1/4波片后将转变成线偏振光，转动检偏器时就会看到消光现象；否则，就是自然光。
若入射光是椭圆偏振光，当1/4波片的慢轴（或快轴）与被检的椭圆偏振光的长轴或短轴平行时，透射光也为线偏振光，于是转动检偏器会出现消光现象；否则就是部分偏振光。
三、 实验装置及过程1. 实验装置（1）氦氖激光器（2）两个固定在转盘上直径为2cm 的偏振片（3）两个固定在转盘上直径为2cm 的1/4波片（4）带光电接收器的数字式光功率计图1（5）光具座（6）遮光罩（7）手电筒2. 实验过程①了解1/4波片的作用。
分别记录激光正入射到1/4波片上时，出射光的偏振状态变化。
②了解1/2波片的作用。
③利用两个1/4波片组合成1/2波片；④分别记录激光正入射到组合1/2波片上时，出射光的偏振状态变化。
四、实验结果及分析将各元件按图示放置，暂时不放波片C，调节各元件的位置，可以使偏振片的反射光反射回激光器内，但可以使反射光与入射激光稍稍错开一点，以防止激光多次反射影响光功率计的读数，同时也保持光具之间大致等高共轴并且垂直于激光入射方向。
调节偏振片的角度，光电流出现示数变化，但示数不会变为零，无消光现象，说明激光器的光源并非线偏振光。
加入起偏器，使得光源从起偏器中透射的光为偏振光，调节偏振器A，使得A的透光轴与激光电矢量垂直，此时消光，记录到此时A消光的位置读数A(0)=322.0°，以此作为零点。
将1/4波片C放在检偏器前，转动1/4波片，再次消光，记录此时1/4波片的消光位置C(0)=348.0°，以此作为零点。
1.了解1/4波片的作用（1）将1/4波片旋转一定角度后，再次旋转A一周，观察到光强周期性地出现两次极大值和极小值，且相邻极大值或相邻极小值之间A转过的角度大致为180°（2）当1/4波片转过15°时，出射光为椭圆偏振光；当1/4波片转过30°时，出射光为椭圆偏振光；当1/4波片转过45°时，出射光为十分接近圆偏振的椭圆偏振光；当1/4波片转过60°时，出射光为椭圆偏振光；当1/4波片转过75°时，出射光为十分接近线偏振的椭圆偏振光；当1/4波片转过90°时，出射光为线偏振光。
表 1 粗测转动1/4波片后旋转A所得现象将1/4波片转过60°，此时对应的偏振光应为椭圆偏振光，测量检偏器转过角度和光强的关系，将精测测得的数据通过origin极坐标绘图，得到的数据和拟表2 A转动角度与光功率的关系图2 将1/4波片转过60°测得检偏器转过角度与光强的关系数据拟合得到的图案并非是椭圆形状，而是成花生形状，这是因为参数的选取不同，标准型椭圆上的每一点 (x,y)满足x=Acosφ，y=Bsinφ，φ就是该图中的极角，但是椭圆上一点和原连线极轴夹角β不是φ，两者满足关系tan(β−φ0)=y/x =Btan (φ−φ0)/A。
故若通过实验数据拟合出A,B值，将φ转换成β，再以√I为极径，β为极角，是可以做出椭圆的。
但仍然与之前所认为的60°时出射的是椭圆偏振光不同，有一定的偏差，而且相隔180°的两个点所对应的光功率并不相同。
误差分析：可能来源于1/4波片上的旋转角度刻度示数不够准确，氦氖激光器功率并不稳定或者是因为光电流接收器因为自身因素长时间使用后读书不稳定且不准确，而且入射光与1/4波片和偏振片的位置并非完全垂直，因此会造成此误差。
可以得到1/4波片的作用：一束振动方向与光轴成θ角的线偏振光垂直入射，此时这到1/4波片后会分解为e光和o光，二者产生附加相位差δ=(2k+1)π2两个分量合成的光矢量就会随时间变化，形成如图的椭圆（圆）轨迹，而这个椭圆在坐标轴（快慢轴）上的投影（此时即椭圆的长短轴）分别为光矢量的两个分量的最大值。
当某一轴上分量振幅为零（θ=π/2或0）时，形成线偏振光；当两轴上分量振幅相等时（θ=π/4），形成圆偏振光；其他情况下，即为椭圆偏振光。
从上面测得的数据可以看到，在波片转动90°时，所得偏振光是线偏振光；而波片转动45°时，测得的数据虽然较其他数据更加接近圆偏振光却不符合圆偏振光的情况，这可能是因为波片与光轴并非完全垂直的结果。
实验中，光学元件只能调整二维角度，并且光功率计的接收器反射光微弱，很难确保与光轴良好垂直，因此会导致误差产生。
2.利用两个1/4波片组成1/2波片将第一个1/4波片调节至C(0)，此时对应着消光，将第二个1/4波片放在C 和A之间，调整光具座使其登高共轴且垂直于激光入射方向，保持第一个波片对应的刻度为C(0)，此时光功率计有示数，调整第二个1/4波片的角度C使其消2光，此时C`(0)=178.0°，再将第一、二个1/4波片向相同方向旋转相同角度，光电流计示数不再为0，说明此时两个1/4波片的快轴平行，是1/2波片。
保持第一个波片对应的刻度为C(0)，此时光功率计有示数，调整第二个1/4波片的角度C使其消光，此时C`(0)=268.0°，再将一、二个1/4波片向相同方2向旋转相同角度，光电流计示数仍然为0，说明此时是全波片。
3.1/2波片的作用先转动A达到消光，放入另一个1/2波片A`，将此波片转动一周，一共可以看到4次消光；将A`转动一定角度破坏消光现象，再将A转动一周，一共可以看到2次消光现象。
改变A`的角度θ，使其分别为15°、30°、45°、60°、75°、90°，转动A以达到消光，可以的到响应的角度θ`。
(0)=322.0°,A`的零确定消光时两个1/2波片的零点分别为：A的零点为A1点为A(0)=302.0°。
