电磁阀的基本分类
电磁阀工作原理
电磁阀工作原理电磁阀是一种常用的控制元件，它通过电磁力的作用来控制流体的通断。
它广泛应用于工业自动化领域，如液压系统、气动系统、供水系统等。
一、电磁阀的基本结构电磁阀由电磁铁和阀体两部份组成。
电磁铁由线圈、铁芯和阀芯组成。
阀体包括阀座、阀体和阀盖。
当电磁铁通电时，电磁铁产生磁场，磁场作用于阀芯，使阀芯与阀座分离或者接触，从而控制流体的通断。
二、电磁阀的工作原理1. 电磁铁通电时，线圈中产生磁场，磁场作用于铁芯，使铁芯受到吸力，向上运动。
2. 铁芯上的阀芯随之上升，与阀座分离，流体从阀座中通过。
3. 当电磁铁断电时，磁场消失，铁芯失去吸力，由于弹簧的作用，阀芯下降与阀座接触，流体住手通过。
三、电磁阀的工作过程1. 电磁阀的初始状态是关闭状态。
当控制电压加到电磁铁上时，电磁铁通电，产生磁场。
2. 磁场作用于铁芯，使铁芯上升，阀芯与阀座分离，流体开始通过。
3. 当控制电压断开时，电磁铁断电，磁场消失，铁芯失去吸力，阀芯由于弹簧的作用下降，与阀座接触，流体住手通过。
四、电磁阀的特点和应用1. 电磁阀具有快速开关速度、可靠性高、工作稳定等特点。
2. 电磁阀广泛应用于工业自动化控制系统中，如液压系统、气动系统、供水系统、蒸汽系统等。
3. 电磁阀还可以根据需要选择不同的材质和密封材料，以适应不同的工作环境和介质。
五、电磁阀的分类1. 按结构形式分类：- 直动式电磁阀：阀芯与阀座直接连接，通过电磁力的作用控制流体的通断。
- 导向式电磁阀：阀芯通过导向阀来控制流体的通断。
- 悬挂式电磁阀：阀芯悬浮在流体中，通过电磁力的作用控制流体的通断。
2. 按控制方式分类：- 通断型电磁阀：通过电磁力的作用控制流体的通断。
- 比例型电磁阀：通过控制电磁铁的电流大小来控制流体的流量。
- 方向型电磁阀：通过控制电磁铁的通电方式来控制流体的流向。
六、电磁阀的选型和安装注意事项1. 根据工作压力、工作介质、工作温度等参数选择合适的电磁阀型号。
电磁阀简介和阀门流量性能简介
4. 臭氧发生器上使用的电磁阀
SMO发生器氧气气路上在罐体入口前有一个电磁阀 除正常启闭外，在罐体压力蓄积阶段，利用先导阀反复 快速启闭使压力缓慢上升，防止气流冲击流量计。
8
5.不同阀门流量特性
由于结构不同，相同公称口径、类型不同的阀门可能有 差异巨大的流通能力。
工程上用Kv或Kvs值表示阀门的流通能力，Kv值越大说明 流体越容易通过阀门。
3
2. 电磁阀的动作原理
按动作原理分为直动式、先导式和反冲式3种。
• 直动式 电磁力直接驱动阀芯，介质压力不作为动力。 阀前后不需要压力差。 最常用。
+
-
+
-
4
• 先导式 电磁力驱动先导阀芯，使主阀芯上部空间与阀出口连 通，阀芯上部空间压力下降，主阀芯下部空间压力高 于上部，主阀芯在上下压差作用下打开。 阀前后必须有压力差，否则主阀芯无法打开。
10 × Q Kv =
∆������/������ 其中 Q - 实测流量(m³/h) Δp - 阀前后压差(kPa) ρ – 流体密度(g/cm³)
可见，当流量和阀前压力一定时，Kv值越大的阀门产生 的压损越小；当阀前后压力一定时，Kv值大的阀门能通 过更大流量；Kv值小的阀门更容易精确控制流量
9
+
-
5
• 反冲式 在电磁力、反冲作用力和压差共同作用下打开阀芯。 高温高压和高可靠性自控管路中应用较多。
6
3. 电磁阀的分类
• 按线圈布置：单动作和双动作 一般单动作电磁阀靠电磁铁断电后弹簧推动阀芯复 位，双动作电磁阀靠相反方向的另一个电磁铁驱动阀 芯复位。
• 按阀芯形式：膜片式和活塞式 膜片采用橡胶材质，活塞可用多种材质。
空气炮讲座

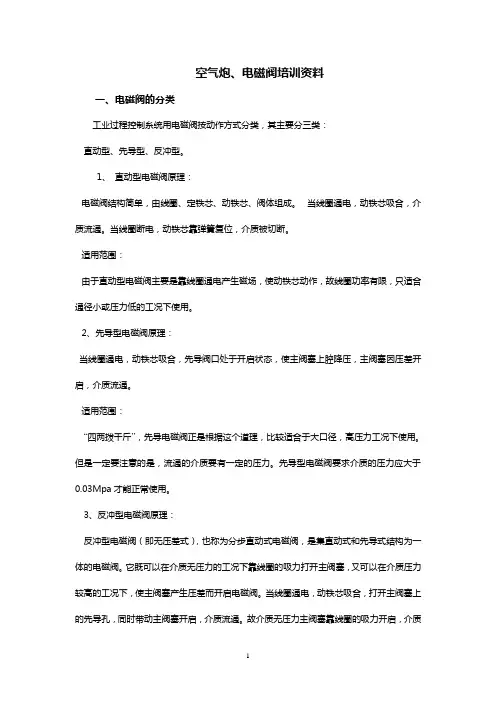

空气炮、电磁阀培训资料一、电磁阀的分类工业过程控制糸统用电磁阀按动作方式分类，其主要分三类：直动型、先导型、反冲型。
1、直动型电磁阀原理：电磁阀结构简单，由线圈、定铁芯、动铁芯、阀体组成。
当线圈通电，动铁芯吸合，介质流通。
当线圈断电，动铁芯靠弹簧复位，介质被切断。
适用范围：由于直动型电磁阀主要是靠线圈通电产生磁场，使动铁芯动作，故线圈功率有限，只适合通径小或压力低的工况下使用。
2、先导型电磁阀原理：当线圈通电，动铁芯吸合，先导阀口处于开启状态，使主阀塞上腔降压，主阀塞因压差开启，介质流通。
适用范围：“四两拨千斤”，先导电磁阀正是根据这个道理，比较适合于大口径，高压力工况下使用。
但是一定要注意的是，流通的介质要有一定的压力。
先导型电磁阀要求介质的压力应大于0.03Ｍpa才能正常使用。
3、反冲型电磁阀原理：反冲型电磁阀（即无压差式），也称为分步直动式电磁阀，是集直动式和先导式结构为一体的电磁阀。
它既可以在介质无压力的工况下靠线圈的吸力打开主阀塞，又可以在介质压力较高的工况下，使主阀塞产生压差而开启电磁阀。
当线圈通电，动铁芯吸合，打开主阀塞上的先导孔，同时带动主阀塞开启，介质流通。
故介质无压力主阀塞靠线圈的吸力开启，介质有压力的情况下，主阀塞靠压差开启。
反之亦然。
适用范围：一般情况下，反冲型电磁阀的线圈体积和功率比先导型的大，比较适合介质压力从零到几公斤的范围下使用，并且也适合较大的电磁阀通径。
特别要注意的是，大口径反冲型电磁阀必须水平安装！口径较小的反冲型电磁阀也可以垂直安装，但用户要提出特别要求。
二、电磁阀的选型选型首先应该依次遵循安全性，可靠性，适用性，经济性四大原则，其次是根据六个方面的现场工况(即管道参数、流体参数、压力参数、电气参数、动作方式、特殊要求进行选择)。
1、根据管道参数选择电磁阀的：通径规格(即DN)、接口方式⑴按照现场管道内径尺寸或流量要求来确定通径(DN)尺寸。
⑵接口方式，一般>DN50要选择法兰接口，≤DN50则可根据用户需要自由选择。
(整理)电磁阀工作原理特性电磁阀的用途
电磁阀工作原理特性电磁阀和电动阀的区别电磁阀的密封材料电磁阀的用途工作原理电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。
这样通过控制电磁铁的电流就控制了机械运动。
分类1.电磁阀从原理上分为三大类：1）直动式电磁阀：原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
2）分布直动式电磁阀：原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。
3）先导式电磁阀：原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。
2.电磁阀从阀结构和材料上的不同与原理上的区别，分为六个分支小类：直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构。
电磁阀在选型时的注意事项一：适用性管路中的流体必须和选用的电磁阀系列型号中标定的介质一致。
三位五通气动电磁阀分类

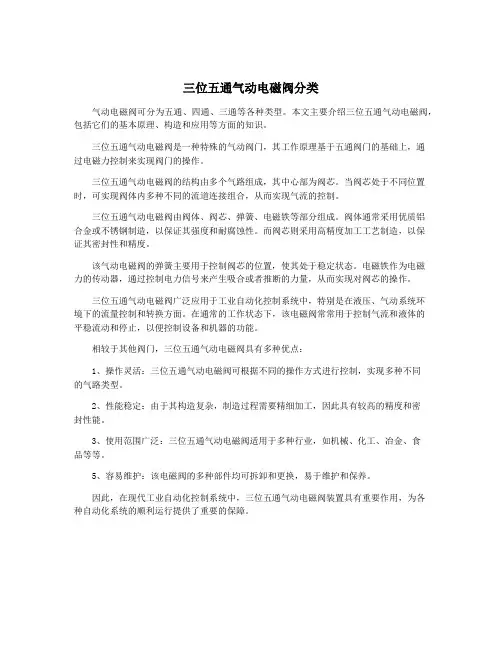

三位五通气动电磁阀分类气动电磁阀可分为五通、四通、三通等各种类型。
本文主要介绍三位五通气动电磁阀，包括它们的基本原理、构造和应用等方面的知识。
三位五通气动电磁阀是一种特殊的气动阀门，其工作原理基于五通阀门的基础上，通过电磁力控制来实现阀门的操作。
三位五通气动电磁阀的结构由多个气路组成，其中心部为阀芯。
当阀芯处于不同位置时，可实现阀体内多种不同的流道连接组合，从而实现气流的控制。
三位五通气动电磁阀由阀体、阀芯、弹簧、电磁铁等部分组成。
阀体通常采用优质铝合金或不锈钢制造，以保证其强度和耐腐蚀性。
而阀芯则采用高精度加工工艺制造，以保证其密封性和精度。
该气动电磁阀的弹簧主要用于控制阀芯的位置，使其处于稳定状态。
电磁铁作为电磁力的传动器，通过控制电力信号来产生吸合或者推断的力量，从而实现对阀芯的操作。
三位五通气动电磁阀广泛应用于工业自动化控制系统中，特别是在液压、气动系统环境下的流量控制和转换方面。
在通常的工作状态下，该电磁阀常常用于控制气流和液体的平稳流动和停止，以便控制设备和机器的功能。
相较于其他阀门，三位五通气动电磁阀具有多种优点：1、操作灵活：三位五通气动电磁阀可根据不同的操作方式进行控制，实现多种不同的气路类型。
2、性能稳定：由于其构造复杂，制造过程需要精细加工，因此具有较高的精度和密封性能。
3、使用范围广泛：三位五通气动电磁阀适用于多种行业，如机械、化工、冶金、食品等等。
5、容易维护：该电磁阀的多种部件均可拆卸和更换，易于维护和保养。
因此，在现代工业自动化控制系统中，三位五通气动电磁阀装置具有重要作用，为各种自动化系统的顺利运行提供了重要的保障。
电磁阀分类

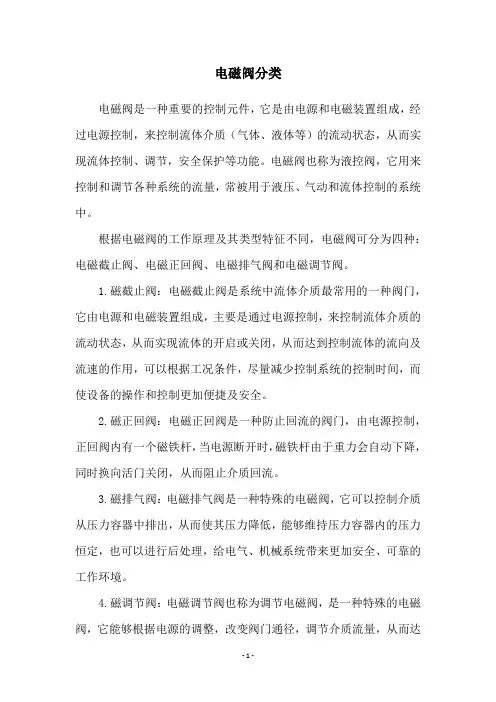

电磁阀分类电磁阀是一种重要的控制元件，它是由电源和电磁装置组成，经过电源控制，来控制流体介质（气体、液体等）的流动状态，从而实现流体控制、调节，安全保护等功能。
电磁阀也称为液控阀，它用来控制和调节各种系统的流量，常被用于液压、气动和流体控制的系统中。
根据电磁阀的工作原理及其类型特征不同，电磁阀可分为四种：电磁截止阀、电磁正回阀、电磁排气阀和电磁调节阀。
1.磁截止阀：电磁截止阀是系统中流体介质最常用的一种阀门，它由电源和电磁装置组成，主要是通过电源控制，来控制流体介质的流动状态，从而实现流体的开启或关闭，从而达到控制流体的流向及流速的作用，可以根据工况条件，尽量减少控制系统的控制时间，而使设备的操作和控制更加便捷及安全。
2.磁正回阀：电磁正回阀是一种防止回流的阀门，由电源控制，正回阀内有一个磁铁杆，当电源断开时，磁铁杆由于重力会自动下降，同时换向活门关闭，从而阻止介质回流。
3.磁排气阀：电磁排气阀是一种特殊的电磁阀，它可以控制介质从压力容器中排出，从而使其压力降低，能够维持压力容器内的压力恒定，也可以进行后处理，给电气、机械系统带来更加安全、可靠的工作环境。
4.磁调节阀：电磁调节阀也称为调节电磁阀，是一种特殊的电磁阀，它能够根据电源的调整，改变阀门通径，调节介质流量，从而达到调节和控制的效果。
电磁阀是一种重要的控制元件，目前，电磁阀的应用越来越广泛，它可以用来控制、调节、保护系统的流量，并使各种设备的工作更加安全及可靠。
而电磁阀的分类可以根据其工作原理和类型特征的不同，分为电磁截止阀、电磁正回阀、电磁排气阀和电磁调节阀四类。
因此，要正确选择适合自己系统的电磁阀，必须了解电磁阀的工作原理及它的分类特点，结合具体应用情况，采用合理的设计，以确保系统的正常工作。
电磁阀的分类说明
电磁阀的分类说明电磁阀是一种常见的电气控制元件，能够通过控制电磁铁的工作状态来实现对流体介质的控制。
根据不同的控制要求和工作场合，电磁阀可分为多种类型，下面就来逐一介绍。
分类一：按动作方式区分按照电磁阀的动作方式，可将其分为两大类：直动式电磁阀直动式电磁阀是指电磁铁在受到电力激励时直接将阀门芯连通介质的腔体移动，从而达到开启、关闭介质流动的目的。
它的结构简单、易于维护，且操作迅速可靠，适用于大多数工业现场。
直动式电磁阀可以根据阀门芯的数量分为单通道和多通道两类，单通道的一般用于控制一条流路，多通道则可以同时控制多条流路。
导向式电磁阀导向式电磁阀是指电磁铁的动作不直接控制阀门芯，而是通过改变阀门芯位置来改变介质流通情况的一种电磁阀。
它由电磁铁、导向管、阀门芯、弹簧和流体通道等组成，具有操作灵活、响应迅速、流量体积小等特点，适用于控制液体、气体及蒸汽等流体介质。
分类二：按控制介质区分按照电磁阀控制的介质不同，可将其分为多种类型：液体电磁阀液体电磁阀是一种专门控制液体介质的电磁阀，广泛应用于各种配送系统、计量系统、消防系统等。
液体电磁阀可分为普通型、高温型、腐蚀型、防爆型和无水间歇型等。
气体电磁阀气体电磁阀是一种专门控制气体介质的电磁阀，广泛应用于燃气、空调、氧气等工业系统和器械中。
气体电磁阀也可分为普通型、高温型、防爆型、钠灯型和无水间歇型等。
蒸汽电磁阀蒸汽电磁阀是一种专门控制蒸汽介质的电磁阀，使用电磁阀控制的蒸汽介质，可以在各种加热设备及工业流程中起到很好的控制效果。
蒸汽电磁阀通常分为普通型、高温型、腐蚀型和防爆型等。
真空电磁阀真空电磁阀是专门控制真空管道的电磁阀，它具有适应性广、安装方便、开启迅速等特点，可用于真空吸取或真空排放设备中。
分类三：按工作方式区分按照电磁阀的工作方式，可以将其分为以下几类：直通式电磁阀直通式电磁阀是指其介质进出口处在同一轴线上的电磁阀，它能够快速控制介质的流通方向，是一种操作灵活、迅速的电磁阀。
（完整版）电磁阀的选型、分类及气缸推力计算
（完整版）电磁阀的选型、分类及⽓缸推⼒计算电磁阀的选型和分类⼀、电磁阀从原理上分为三⼤类（即：直动式、分步直动式、先导式），⽽从阀瓣结构和材料上的不同与原理上的区别⼜分为六个分⽀⼩类（直动膜⽚结构、分步重⽚结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)，按照⽓路数分为2位2通，2位3通，2位4通，2位5通。
电磁阀分为单电控和双电控，指的是电磁线圈的个数，单线圈的称为单电控，双线圈的称为双电控，2位2通，2位3通⼀般时是单电控（单线圈），2位4通，2位5通可以是单电控（单线圈），也可以是双电控（双线圈）。
两位三通电磁阀通常与单作⽤⽓动执⾏机构配套使⽤，两位是两个位置可控：开-关，三通是有三个通道通⽓，⼀般情况下1个通道与⽓源连接，另外两个通道1个与执⾏机构的进⽓⼝连接，1个与执⾏机构排⽓⼝连接，具体的⼯作原理可以参照单作⽤⽓动执⾏机构的⼯作原理图。
两位五通电磁阀通常与双作⽤⽓动执⾏机构配套使⽤，两位是两个位置可控：开-关，五通是有五个通道通⽓，其中1个与⽓源连接，两个与双作⽤⽓缸的外部⽓室的进出⽓⼝连接，两个与内部⽓室的进出⽓⼝接连，具体的⼯作原理可参照双作⽤⽓动执⾏机构⼯作原理在⽓路（或液路）上来说，两位三通电磁阀具有1个进⽓孔（接进⽓⽓源）、1个出⽓孔（提供给⽬标设备⽓源）、1个排⽓孔（⼀般安装⼀个消声器，如果不怕噪⾳的话也可以不装）。
两位五通电磁阀具有1个进⽓孔（接进⽓⽓源）、1个正动作出⽓孔和1个反动作出⽓孔（分别提供给⽬标设备的⼀正⼀反动作的⽓源）、1个正动作排⽓孔和1个反动作排⽓孔（安装消声器）。
对于⼩型⾃动控制设备，⽓管⼀般选⽤8~12mm的⼯业胶⽓管。
在电⽓上来说，两位三通电磁阀⼀般为单电控（即单线圈），两位五通电磁阀⼀般为双电控（即双线圈）。
线圈电压等级⼀般采⽤DC24V、AC220V 等。
两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时⽓路是断的，常开型指线圈没通电时⽓路是通的。
电磁阀的分类
电磁阀的分类电磁阀是一种利用电磁原理控制流体的阀门，被广泛应用于自动化领域中。
根据不同的工作原理和用途，电磁阀可以分为以下几类：直动式电磁阀直动式电磁阀是电磁阀中比较常见的一种，它的工作原理是通过电磁铁使阀门的执行部件直接受力，来控制阀门的开关。
直动式电磁阀结构简单，体积小，可靠性高，适用于一些小流量、低压力、简单的控制系统。
定制式电磁阀定制式电磁阀与直动式电磁阀类似，但其执行部件变为了可移动铁芯。
当电磁铁通电时，铁芯会受到吸力而向电磁铁方向运动，使阀门打开。
反之，当电磁铁关闭时，铁芯会回到原位，关闭阀门。
定制式电磁阀适用于液体和气体的控制，其可靠性和使用寿命较高。
比例式电磁阀比例式电磁阀又称电液比例阀，是通过时间比例或者电流比例来控制输出流量和压力的电磁阀。
在控制回路中，比例式电磁阀通过反馈信号来实现闭环控制，实现更为精确的流量和压力控制。
比例式电磁阀适用于工业自动化、水处理、中央空调、锅炉、化工等领域。
手动复位电磁阀手动复位电磁阀是一种通过手动操作实现阀门复位的电磁阀。
在失控状态下，手动复位电磁阀保持在原来的状态直到手动复位。
这种电磁阀通常用于液压控制系统和气动控制系统中。
手动复位电磁阀在无电状态下保持原有状态，具有安全可靠的特点。
弹簧复位电磁阀弹簧复位电磁阀是一种通过弹簧力实现阀门复位的电磁阀。
在失控状态下，阀门被弹簧强制关闭，直到电磁铁通电使阀门打开。
失电后，阀门被弹簧力关闭。
弹簧复位电磁阀适用于高温、高压、高粘度和腐蚀性液体的控制系统。
以上是电磁阀的主要分类，根据具体的应用场景和控制需求，选择适合的电磁阀类型可以有效提高系统的控制精度和稳定性。
(完整版)电磁阀的选型、分类及气缸推力计算
电磁阀的选型和分类一、电磁阀从原理上分为三大类（即：直动式、分步直动式、先导式），而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类（直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)，按照气路数分为2位2通，2位3通，2位4通，2位5通。
电磁阀分为单电控和双电控，指的是电磁线圈的个数，单线圈的称为单电控，双线圈的称为双电控，2位2通，2位3通一般时是单电控（单线圈），2位4通，2位5通可以是单电控（单线圈），也可以是双电控（双线圈）。
两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。
两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理在气路（或液路）上来说，两位三通电磁阀具有1个进气孔（接进气气源）、1个出气孔（提供给目标设备气源）、1个排气孔（一般安装一个消声器，如果不怕噪音的话也可以不装）。
两位五通电磁阀具有1个进气孔（接进气气源）、1个正动作出气孔和1个反动作出气孔（分别提供给目标设备的一正一反动作的气源）、1个正动作排气孔和1个反动作排气孔（安装消声器）。
对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。
在电气上来说，两位三通电磁阀一般为单电控（即单线圈），两位五通电磁阀一般为双电控（即双线圈）。
线圈电压等级一般采用DC24V、AC220V 等。
两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。
常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。
电磁阀分类及功能
电磁阀分类及功能电磁阀是一种基础性的自动控制元件，广泛应用于液压、气动和机电一体化领域。
根据不同的工作原理和结构特点，电磁阀可以分为多种类型，下面将对电磁阀分类及其功能进行详细介绍。
一、按工作原理分类1.直动式电磁阀直动式电磁阀是指电磁铁芯直接与阀芯相连，当通电时，铁芯受到吸力作用，使阀芯移动，从而实现开关控制。
该类型的电磁阀结构简单、可靠性高、响应速度快，但因为铁芯与阀芯相连，在大流量或高压差情况下易出现卡死现象。
2.间接式电磁阀间接式电磁阀是指通过弹性元件（如弹簧）将铁芯与阀芯分离，在通电时铁芯受到吸力作用向上移动，使弹性元件变形并推动阀芯移动。
该类型的电磁阀具有良好的密封性能和流量调节特性。
3.比例式电磁阀比例式电磁阀是指通过改变电磁铁芯的位置来调节阀口的开度，从而实现流量的精确控制。
该类型的电磁阀可以根据需要进行比例调节，具有精度高、响应速度快、稳定性好等优点。
4.单向电磁阀单向电磁阀是指只能实现单向流动控制的电磁阀，通常用于气体或液体的流量控制和方向控制。
该类型的电磁阀结构简单、可靠性高、响应速度快。
5.反向电磁阀反向电磁阀是指可以实现正反两个方向流动控制的电磁阀，通常用于液压系统中。
该类型的电磁阀具有结构紧凑、可靠性高、操作方便等特点。
二、按结构分类1.直通式电磁阀直通式电磁阀是指介质从一端进入，经过一个固定的通道后从另一端出去。
该类型的电磁阀结构简单、流量大，但对介质污染敏感。
2.角式电磁阀角式电磁阀是指介质在进入后沿着一个角度改变方向，再经过一个固定的通道后出去。
该类型的电磁阀结构紧凑、可靠性高、适用于污染较严重的介质。
3.直行式电磁阀直行式电磁阀是指介质从一端进入，经过一个弯曲通道后从另一端出去。
该类型的电磁阀结构紧凑、流量大、适用于污染较轻的介质。
4.膜片式电磁阀膜片式电磁阀是指采用弹性薄膜作为控制元件的电磁阀，通过改变薄膜弯曲程度来实现介质流量调节。
该类型的电磁阀具有响应速度快、精度高等优点。
冰箱电磁阀的分类、检查、维修
合肥美菱股份有限公司客服部2008年5月4日目录第一节阀的分类第二节阀的使用情况第三节脉冲阀的维修及替换一、电控单脉冲阀（一进二出）二、机控单脉冲阀三、电控双脉冲阀四、机控双脉冲阀五、电控三脉冲阀第四节电磁阀的维修及替换一、单电磁阀二、双电磁阀（一进三出）第一节、阀的分类一、按阀的进、出口数量分：1、一进一出阀：该类阀有一根制冷剂的输入管口和一根制冷剂的输出管口。
2、一进二出阀：该类阀有一根制冷剂的输入管口和二根制冷剂的输出管口。
二、按使用的制冷剂分：1、R134a 制冷剂用阀：该类阀只用在R134a 的制冷系统中。
2、R600a 制冷剂用阀：该类阀只用在R600a 的制冷系统中。
3、通用制冷阀：该类阀可用在R134a 或R600a 的制冷系统中。
三、按阀配在冰箱的控制方式分：1、机控用：机控冰箱上配置的阀，称为机控阀。
2、电控用：电控冰箱上配置的阀，称为电控阀。
注：只有脉冲阀才区别机控与电控，对电磁阀来讲不区分机控与电控。
三、按阀的线圈工作电压分：1、脉冲阀（又称双稳态电磁阀）：此类阀为定时向阀的线圈输入正向或负向半波脉冲电压，使其阀芯换向。
2、电磁阀：此类阀为通过向阀的线圈输入直流电压（或停止输入直流电），使其阀芯换向。
（脉冲阀又称双稳态电磁阀）（电磁阀）（从外形上比较电磁阀长、宽尺寸都比脉冲阀大）四、按阀的数量分：1、单阀：整个阀体只有一个电磁阀或脉冲阀组成。
现在我公司有一进一出、一进二出的两种单阀2、双阀：整个阀体有两个电磁阀或脉冲阀串联在一起组成。
现在我公司有一进二出、一进三出的两种双阀。
3、三阀：整个阀体有三个脉冲阀并联在一起组成。
现在我公司有一进三出的三阀。
第二节、阀的使用情况（列表）阀的配用情况具体见下表：分类配用型号配用的阀的种类阀的替换备注186K(H)、206K(H)、181ZM2、201ZM2、181ZM2S 、246K 、188ZM2S(H)、208ZM2S(H)、BCD-180N 、200N 、220N 、240N 、206ZM2（B 、C ）、216ZM2（B 、C ）、226ZM2（B 、C ）、168CG、188CG、208CG、228CG机控脉冲阀（一进一出）图号：B0343.3.4无其它型号的阀替换正常管口端接过滤器，扩口端接三通管机控BCD-210ZM3、230ZM3、218AZ3(BR)、238AZ3(BR)、216ZA3(BR)、236ZA3(BR)、218ZM3、238ZM3机控脉冲阀（一进二出）图号：B0428.3.3。
电磁阀工作原理
电磁阀工作原理电磁阀是一种常见的自动控制元件，广泛应用于工业、农业、建筑等领域。
它通过电磁力控制流体的开关，实现流体的流通或截断。
本文将详细介绍电磁阀的工作原理及其相关知识。
一、电磁阀的基本结构和组成部分电磁阀由电磁铁和阀体两部分组成。
电磁铁包括线圈、铁芯和阀芯。
阀体包括进出口通道、阀座和阀门。
当电磁铁通电时，产生磁场，使得阀芯受到磁力作用，与阀座分离或接触，从而控制流体的通断。
二、电磁阀的工作原理1. 电磁铁的工作原理电磁铁是电磁阀的核心部件，它通过电流在线圈中产生磁场，使得铁芯受到磁力作用。
根据电磁铁的工作原理，可以将电磁铁分为吸合型和推动型两种。
- 吸合型电磁铁：当电流通过线圈时，线圈产生磁场，使得铁芯被吸引，与阀芯接触，从而实现阀门的开启。
- 推动型电磁铁：当电流通过线圈时，线圈产生磁场，使得铁芯受到推动力，与阀芯分离，从而实现阀门的关闭。
2. 阀芯与阀座的工作原理阀芯与阀座之间的间隙决定了流体的通断。
当电磁铁通电时，阀芯受到磁力作用，与阀座分离，流体通过阀门流通；当电磁铁断电时，阀芯受到弹簧力的作用，与阀座接触，流体被截断。
三、电磁阀的分类根据电磁阀的工作方式和结构特点，可以将其分为直动式电磁阀和先导式电磁阀两种。
1. 直动式电磁阀直动式电磁阀是指电磁铁直接作用于阀芯的一种电磁阀。
它的特点是结构简单，体积小，响应速度快。
直动式电磁阀适用于小流量、低压力的场合。
2. 先导式电磁阀先导式电磁阀是指通过一个或多个小阀门控制主阀门的一种电磁阀。
它的特点是能够控制大流量、高压力的流体。
先导式电磁阀适用于大流量、高压力的场合。
四、电磁阀的应用领域电磁阀广泛应用于各个行业，以下列举几个常见的应用领域：1. 工业自动化控制电磁阀在工业自动化控制中起到关键作用。
例如，在流水线上控制流体的流通和截断，实现自动化生产。
2. 液压和气动系统电磁阀在液压和气动系统中用于控制流体的流向、压力和流量。
例如，在液压系统中，电磁阀可以控制液压缸的伸缩。
亚德客电磁阀选型手册
亚德客电磁阀选型手册一、简介亚德客电磁阀是一种常用的控制元件，广泛应用于工业自动化领域。
本手册旨在帮助用户了解亚德客电磁阀的选型原则和注意事项，以便正确选择和使用电磁阀，确保系统的正常运行。
二、亚德客电磁阀的分类亚德客电磁阀根据不同的工作原理和控制方式，可以分为以下几类：1.直动式电磁阀：直接由电磁铁控制阀芯的动作，适用于小流量和低压差条件。
2.内导式电磁阀：电磁阀的电磁铁位于阀体内部，通过直接作用于阀芯实现控制。
适用于介质比较脏的场合。
3.外导式电磁阀：电磁铁位于阀体外部，通过阀芯上的铁芯传导磁场来控制阀芯的动作。
适用于高温、高压差和腐蚀性介质的场合。
4.滑阀式电磁阀：阀芯上有滑阀，通过滑阀的相对位移来控制介质的流量。
适用于大流量和高压差条件。
三、亚德客电磁阀的选型原则1.工作压力：根据系统要求确定电磁阀的最大工作压力和最小工作压力范围，在此范围内选择合适的电磁阀。
2.工作温度：了解系统的工作温度范围，选择适合的电磁阀材质和密封材料。
3.介质性质：了解介质的流体性质、腐蚀性、粘度等特性，选择能够适应该介质的电磁阀。
4.电磁阀的控制方式：根据系统的要求，选择适合的控制方式，如直通、单向、双向、常闭或常开等。
5.电磁阀的连接方式：选择适合的连接方式，如螺纹连接、法兰连接等。
6.安全可靠性：根据系统的安全要求，选择可靠性高、寿命长的电磁阀。
7.经济性：根据系统的经济要求，选择性价比最高的电磁阀。
四、亚德客电磁阀的注意事项1.安装位置：电磁阀应安装在易于操作和维护的位置，方便调试和更换。
2.冷却措施：对于长时间工作的电磁阀，应采取散热措施，以防止过热损坏。
3.清洗维护：定期清洗电磁阀，保持清洁，以确保正常工作。
4.电源电压：电磁阀的电源电压应与系统的电源电压匹配，否则会造成电磁阀无法正常工作。
5.操纵方式：根据系统要求选择合适的操纵方式，可以手动、远程或自动控制。
6.驱动方式：根据系统要求选择适合的驱动方式，可以使用直流电磁铁、交流电磁铁或气动驱动。
电磁阀的工作原理(一)2024
电磁阀的工作原理（一）引言概述：电磁阀是一种常用的控制装置，通过电磁力作用控制介质的通断。
它在工业自动化控制系统中广泛应用，对于流体介质的控制具有重要作用。
本文将深入探讨电磁阀的工作原理，包括电磁阀的结构组成、电磁阀的工作过程、电磁阀的分类和应用范围。
正文：一、电磁阀的结构组成1.1 线圈：电磁阀中的线圈是产生电磁力的重要部件，通过通电和断电来控制线圈的磁场产生与消失。
1.2 铁磁性材料：电磁阀的铁磁性材料具有良好的导磁性能，能够增强磁场的强度。
1.3 密封件：电磁阀中的密封件能够防止介质泄漏，确保介质的通断控制效果。
1.4 阀体和阀门：电磁阀的阀体和阀门是实现介质通断的关键部件，通过电磁力作用打开或关闭阀门。
二、电磁阀的工作过程2.1 无电流状态下的闭合：在无电流的情况下，电磁阀的闭合状态由弹簧力完成。
2.2 通电状态下的吸引：当通电时，线圈产生磁场，吸引铁磁性材料，使阀门打开。
2.3 断电状态下的恢复：当断电时，磁场消失，由于弹簧力的作用，阀门关闭。
三、电磁阀的分类3.1 直动式电磁阀：直动式电磁阀的操作部件与阀门直接连接，通电时产生推动力，实现阀门的开关。
3.2 比例式电磁阀：比例式电磁阀能够通过调整通电时的电流和电压，实现流量的调节。
3.3 步进式电磁阀：步进式电磁阀通过控制电流的脉冲数量和频率，实现精准的介质控制。
四、电磁阀的应用范围4.1 工业领域：电磁阀被广泛应用于工业自动化设备中，用于控制液体和气体介质的流量和压力。
4.2 农业领域：电磁阀在农业灌溉系统中起到关键作用，控制水源的开关和流量调节。
4.3 石油化工领域：电磁阀在石油化工过程中用于控制液体和气体的流动，确保工艺的稳定运行。
总结：电磁阀通过电磁力的作用达到对介质流量的控制，其工作原理涉及线圈、铁磁性材料、密封件以及阀体和阀门的协同工作。
通过分析电磁阀的工作过程、分类和应用范围，我们能够更好地理解电磁阀的作用和应用领域。
在实际工程中，正确选型和使用电磁阀将为系统的稳定运行和效率提升做出重要贡献。
电磁阀分类
电磁阀分类电磁阀是关键部件，在工业生产中起着重要作用。
电磁阀的种类繁多，在市场上可以根据应用环境及产品特点分成多种类型。
下面就电磁阀的特点及各类电磁阀的分类进行详细的介绍。
一、电磁阀的特点1.节能：电磁阀是由电源供电，利用电磁力作用使控制件进行控制，无需机械传动部件，真正实现了动力与信号直接转化，没有摩擦磨损损失，因此能极大的节约能源，提高工作效率。
2.稳定可靠：电磁阀具有部件拆卸简单，无机械磨损，开关可靠，维护保养方便等特点，因此在工业自动化中应用越来越广泛，并得到良好的反馈。
二、电磁阀的分类1.按电源分类：根据电磁阀的电源可分为直流电磁阀和交流电磁阀。
2.按动作方式分类：根据电磁阀的动作方式可分为单向电磁阀和双向电磁阀。
3.按动作时间分类：根据电磁阀的动作时间可分为瞬态电磁阀和常态电磁阀。
4.按启闭件分类：根据电磁阀的启闭件可分为球阀电磁阀，蝶阀电磁阀等。
5.按介质分类：根据电磁阀的介质可分为气动电磁阀，液动电磁阀，真空电磁阀和温度、压力等特殊电磁阀。
三、电磁阀的应用电磁阀应用广泛，可以用于汽车、化工、水泵、空调、洗衣机、供暖系统、管道系统、冷却系统等各种系统。
如汽车空调电磁阀能实现汽车空调系统的一些控制功能，例如通风、降温、制冷等；而真空电磁阀在真空增压系统中的应用，如清洗真空系统，调节真空压力、调节真空流量；再如气动电磁阀可用于液压系统进行高低压切换调节，流量调节，液动防爆，液密室温控等。
四、电磁阀的安全技术电磁阀的安全操作非常重要，一般有以下几点需要注意：1.在安装前要检查电磁阀的外观，查看电磁阀上标识的各项技术参数是否符合实际情况。
2.检查电压是否符合规定，若电压不符合，要及时停止供电，补充电磁阀的正确电压。
3.在操作前要检查电磁阀的电磁衔接是否正确，若电气衔接正确则可正常操作电磁阀。
4.确保电磁阀的环境温度符合标准要求，以免影响电磁阀的正常使用。
5.正确安装电磁阀，确定电磁阀的接地方式，保证电磁阀的安全稳定性。
电磁阀分类
电磁阀分类直动式电磁阀是最常用的电磁阀，由电磁阀本体、磁芯、阀瓣和一个弹簧等部件组成。
当电磁阀接收到电源时，电磁阀的磁芯会受到电磁力的作用，磁芯的动作会将阀瓣推开，从而使流体从一端流向另一端，当断开电源时，由阀瓣弹簧的作用，阀瓣又会返回原来的位置，从而关闭流体的通路。
2.回转式电磁阀回转式电磁阀也叫蜗轮蜗杆电磁阀，是一种特殊型号的电磁阀。
它由电磁阀本体、磁芯、蜗轮、蜗杆、阀瓣等部件组成。
由于蜗轮蜗杆具有旋转的作用，当电磁阀接收到电源时，磁芯会受到电磁力的作用，磁芯的动作会带动蜗轮的旋转，蜗轮的旋转又会带动蜗杆的运动，从而使阀瓣推开，从而使流体从一端流入另一端。
3.后接式电磁阀后接式电磁阀是一种特殊的电磁阀，它具有比其他电磁阀更小的体积和更高的效率。
它由电磁阀本体、磁芯、管状阀座和阀瓣等部件组成。
当电磁阀接收到电源时，磁芯会受到电磁力的作用，磁芯的动作会使阀瓣推开，从而使流体从一端流入另一端。
二、按动作类型分类1.单动式电磁阀单动式电磁阀也称为单作用电磁阀，它一次只能执行一种动作，即打开或关闭。
它在接收到电源信号的时候可以打开，断开电源信号的时候可以关闭。
2.双动式电磁阀双动式电磁阀也称为双作用电磁阀，它一次可以执行两种动作，即打开或关闭。
它在接收到电源信号A时可以打开，接收到电源信号B时可以关闭，当接收到电源信号C时又可以打开，接收到电源信号D时又可以关闭。
三、按用途分类1.气动电磁阀气动电磁阀是一种用于控制空气流体的电磁阀。
它由电磁阀本体、磁芯、阀瓣等部件组成。
当电磁阀接收到电源信号时，电磁阀的磁芯会接受到电磁力的作用，磁芯的产生的作用会使阀瓣推开，从而使控制的空气流量从一端流向另一端，当断开电源信号时，接受到电磁力的作用，磁芯的产生的作用会使阀瓣关闭，从而控制空气流量的流向。
2.液动电磁阀液动电磁阀是用来控制液体流体的电磁阀，它具有特殊的液体密封能力和良好的液动密封性能，以保证液体流量的精确控制。
电磁阀详解(原理 、分类、选型时的注意事项)
检测电磁阀好坏的方法先给电磁阀通上被控制的介质(带压力的液体、气体<空气>，压力值为电磁阀使用压力范围的中间值)，再给电磁阀线圈通电，如果被控制介质有从通到断或从断到通的状态的变化，那么电磁阀就是好的，否则就是有问题的。
电磁阀常见故障有1、线圈短路或断路检测方法：先用万用表测量其通断，阻值趋近于零或无穷大，那说明线圈短路或断路。
如果测量其阻值正常(大概是几十欧)，还不能说明线圈一定是好的(我有一次测得一个电磁阀线圈阻值大概50欧姆，但电磁阀无法动作，更换该线圈后一切正常)，请进行如下最终测试：找一个小螺丝刀放在穿于电磁阀线圈中的金属杆的附近，然后给电磁阀通电，如果感觉到有磁性，那么电磁阀线圈是好的，否则是坏的。
处理方法：更换电磁阀线圈。
2、插头/插座有问题故障现象：如果电磁阀是有插头/插座的那种，有可能出现插座的金属簧片问题(笔者就碰到过)、插头上接线的问题(比如将电源线接到接地线上去了)等原因无法将电源送到线圈中。
最好养成一个习惯：插头插在插座上之后把固定螺丝拧上，线圈上在阀芯杆之后把固定螺母拧上。
如果电磁阀线圈的插头配备有发光二极管电源指示灯，那么采用DC电源驱动电磁阀时即行就要接对，否则指示灯不会亮。
另外，不要将不同电压等级的带发光二级管电源指示的电源插头调换使用，这样会导致发光二极管被烧毁/电源(换用低电压等级的插头)出现短路或发光二极管发光很微弱(换用高电压等级的插头)。
如果不带电源指示灯，电磁阀线圈是不用区分极性的(不象线圈电压为直流的晶体管时间继电器以及线圈上并联有二极管/电阻泄漏回路的线圈电压为直流的中间继电器<这种中间继电器以原装小日本的居多>，需要区分极性)。
处理方法：修正接线错误、修复或更换插头、插座。
3、阀芯问题故障现象一：在电磁阀所通介质压力正常的情况下，按下电磁阀红色的手动按钮，电磁阀都没有任何反应(压力介质没有出现通断的变化)，说明阀芯一定是坏的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电磁阀的基本分类
按工作原理可将电磁阀分为：直动式、先导式、分步直动式三类。
直动式：上面的图1就属于直动式。
先导式：通电后电磁力把先导孔打开，使上腔室压力下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电后，弹簧力把先导孔关闭，入口压力通过旁通孔在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动关阀。
分步直动式：采用直动式和先导式相结合的工作原理。
按流体所接的路数可将电磁阀分为二位二通，二位三通，二位四通，二位五通等形式。
按电磁线圈的个数，可将电磁阀分为单控和双控两种：单线圈的称为单电控，双线圈的称为双电控。
电磁阀。
