第3章 LabVIEW的程序运行结构
3.1 两种不同的循环结构 3.2 定时结构 3.3 独特的条件结构 3.4 不和谐的顺序结构 3.5 禁用部分程序框图结构 3.6 局部变量、内置全局变量和函数全局变量 3.7事件结构
14
.
3.1 两种不同的循环结构
3.1.1 For循环的组成和特点 3.1.2 For循环与数组 3.1.3 For循环与移位寄存器 3.1.4 For循环中的continue和break 3.1.5 While循环不仅仅是循环 3.1.6 While循环与定时 3.1.7 反馈节点
28
.
4.8 几种常用的内存分析工具和方法
4.8.1 内存的重要性 4.8.2 内存和性能查看工具 4.8.3 VI 使用的内存 4.8.4 优化内存的一般注意事项 4.8.5 数组处理与内存优化 4.8.6 避免循环中不必要的计算、读写控件或者变量
29
.
4.9 影响VI运行速度的因素
口 第九章：MathScript 第十章：基于组件的程序结
构 第十一章：人机交互与编程
风格
3
.
应用篇
第十二章：VI模板、设计模 式、状态图
第十三章：串并口通讯、网 络与DSC
第十四章：数据库、报表工 具
第十五章：LabVIEW与RT系 统
第十六章：LabVIEW与数据 采集
第十七章：FPGA工具包
44
.
5.2.6 读写二进制文件
二进制文件是计算机文件中最常见的文件。它占用空间 最小，适合于连续存储大量数据。同时，它的存储格式 与数据在内存中的存储格式一致或者类似，很多情况下 甚至是内存的映射。因此，无论是存储还是读取都是速 度最快的，而且还具有非常高的安全性。如果不知道数 据的格式，很难分析出文件的格式。
LabView第一部分基础PPT课件
函数选项板
程序框图（block diagram）
Wire Data
Graph Terminal
Numeric Constant
虚拟仪器原理及设计
Multiply Timing
For Loop SubVI
Function Function Structure
第二章 LabView——〉LabView基本概念
虚拟仪器原理及设计
第二章 LabView——〉LabVie 图形化代码（LabVIEW —— Graphical Code）
图形化编程语言的源代码是出现在程序框图上，已 基本上定义出它的三种表述形式：
1. 端子 （Terminals）
端子所提供的一些基本信息： • 控件和指示器的外观图像（也可以以图标的形式显示） • 控件的边框颜色较深，表示它是控件（输入） • 控件的边框颜色较浅，表示它是指示控件（输出） • 端子的下方显示出了该控件的数据类型（DBL、U8……） • 端子边框上的小箭头可以看出控件的指向（输入或输出）
connector
虚拟仪器原理及设计
第二章 LabView——〉LabView基本概念
LabView基本概念
• 关于VI的其它特性 ：
1. 最小的VI 2. 子VI 3. VI的层次结构 4. VI的跨平台
虚拟仪器原理及设计
第二章 LabView——〉LabView基本概念
LabView基本概念
虚拟仪器原理及设计
第二章 LabView——〉内容介绍
虚拟仪器开发环境概述
• 主要是面向测试工程师，而不是专业程序员的虚拟仪器软件开发 环境 应具有如下特性： （1）简单，易于理解和修改（便于维护）； （2）具有强大的人机交互界面设计能力，易于实现各种复杂 的仪器面板； （3）具有数据可视化分析能力，提供丰富的仪器和总线接口 硬件驱动程序。

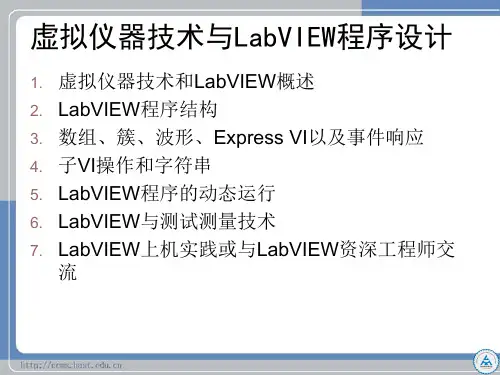

第二讲 LabVIEW课件
对于Stacked Sequence Structure则要复杂 些。首先右击前一个帧的下边框，选择Add Sequence Local选项，于是右击处就出现 了一个小黄色端子，可以将其拖到边框的 任何位置。然后将需要传递的数据与该端 子连接。接着进入后一个帧，这时仍然能 看到这个端子，将其与需要连接的点连接 即可。
2.3 移位寄存器(Shift Register)
对于下面的这段代码，实现了求0-9数据和 的算法，其中sum需要定义为一个全局或局 部变量才能实现功能。 For(i=0;i<10;i++) { sum+=i; }
2.3 为什么使用移位寄存器
使用局部变量增加了开销。 除需初始化外，并且要保证没 有其他程序同时改写该局部变 量的可能，否则结果是不可预 测的。
2.7 等价于swith语句的Case结构
当Case结构的输入端子不是布尔变量时， 就等价于C语言中的switch语句。其输入端 子会根据输入数据类型自动调整。 注意：Default是必须的，即除了输入值为0， 1时，输入位为其他值时，LabVIEW必须知 道执行哪段代码。
2.8 事件结构(Event structure)
2.6 定时循环
2.6 定时循环
定时循环与While循环的区别： 定时循环的停止按钮可以不配置。如果不 配置的话，其将一直运行下去。 定时循环的执行时间是可以配置的 注意：假如在预定时间内本次循环没有运行 完，定时循环会一直运行到结束。
2.7等价于if else语句的Case结构
当某种条件得到满足时或得不到满足时执 行某段特定的程序，也就是当某个布尔值 为真或假时执行某段特定的程序就是 if...else...语句的功能。 if(a==3) b=5; else 布尔输入端子 b=10;
2.3 移位寄存器(Shift Register)
对于下面的这段代码，实现了求0-9数据和 的算法，其中sum需要定义为一个全局或局 部变量才能实现功能。 For(i=0;i<10;i++) { sum+=i; }
2.3 为什么使用移位寄存器
使用局部变量增加了开销。 除需初始化外，并且要保证没 有其他程序同时改写该局部变 量的可能，否则结果是不可预 测的。
2.7 等价于swith语句的Case结构
当Case结构的输入端子不是布尔变量时， 就等价于C语言中的switch语句。其输入端 子会根据输入数据类型自动调整。 注意：Default是必须的，即除了输入值为0， 1时，输入位为其他值时，LabVIEW必须知 道执行哪段代码。
2.8 事件结构(Event structure)
2.6 定时循环
2.6 定时循环
定时循环与While循环的区别： 定时循环的停止按钮可以不配置。如果不 配置的话，其将一直运行下去。 定时循环的执行时间是可以配置的 注意：假如在预定时间内本次循环没有运行 完，定时循环会一直运行到结束。
2.7等价于if else语句的Case结构
当某种条件得到满足时或得不到满足时执 行某段特定的程序，也就是当某个布尔值 为真或假时执行某段特定的程序就是 if...else...语句的功能。 if(a==3) b=5; else 布尔输入端子 b=10;
课程案例库labview1ppt课件
黑龙江大学研究生课程案例库建设项目
2. LabVIEW在数据采集与测量方面的应用
1. 数据采集系统的构成
图2.1 数据采集系统的构成
黑龙江大学研究生课程案例库建设项目
2. LabVIEW在数据采集与测量方面的应用
2. 数据采集系统（ DAQ ）系统结构
图2.2 DAQ系统
黑龙江大学研究生课程案例库建设项目
AI Read——从被AI Config分配的缓冲读取数据。它能够控制由 缓冲读取的点数，读取数据在缓冲中的位置，以及是否返回二 进制数或标度的电压数。它的输出是一个２维数组，其中每一 列数据对应于通道列表中的一个通道。
黑龙江大学研究生课程案例库建设项目
2. LabVIEW在数据采集与测量方面的应用
黑龙江大学研究生课程案例库建设项目
1. LabVIEW简介
图1.1 前面板及程序框图
黑龙江大学研究生课程案例库建设项目
1. LabVIEW简介
图1.2 控件模板和函数模板
黑龙江大学研究生课程案例库建设项目
2. LabVIEW在数据采集与测量方面的应用
数据采集是LabVIEW的核心技术之一。 数据采集(DAQ:DatA Acqusition)系统的基本任务是 物理信号的产生和测量。 数据采集是借助软件来控制整个DAQ系统的，包括 采集原始数据、分析数据以及给出结果等。
缓存中读取采集到得数据； 第四步：完成数据采集后，使用AI clear.vi模块停止DAQ
设备的数据采集，并释放缓存。
黑龙江大学研究生课程案例库建设项目
2. LabVIEW在数据采集与测量方面的应用
➢ 数据采集结果 启动了DAQ的数据采集功能后，就会不停的对信
号进行连续采集，并将采集到的信号放在缓存中，实 现了对信号的连续采集，并且不会丢失信号。
2. LabVIEW在数据采集与测量方面的应用
1. 数据采集系统的构成
图2.1 数据采集系统的构成
黑龙江大学研究生课程案例库建设项目
2. LabVIEW在数据采集与测量方面的应用
2. 数据采集系统（ DAQ ）系统结构
图2.2 DAQ系统
黑龙江大学研究生课程案例库建设项目
AI Read——从被AI Config分配的缓冲读取数据。它能够控制由 缓冲读取的点数，读取数据在缓冲中的位置，以及是否返回二 进制数或标度的电压数。它的输出是一个２维数组，其中每一 列数据对应于通道列表中的一个通道。
黑龙江大学研究生课程案例库建设项目
2. LabVIEW在数据采集与测量方面的应用
黑龙江大学研究生课程案例库建设项目
1. LabVIEW简介
图1.1 前面板及程序框图
黑龙江大学研究生课程案例库建设项目
1. LabVIEW简介
图1.2 控件模板和函数模板
黑龙江大学研究生课程案例库建设项目
2. LabVIEW在数据采集与测量方面的应用
数据采集是LabVIEW的核心技术之一。 数据采集(DAQ:DatA Acqusition)系统的基本任务是 物理信号的产生和测量。 数据采集是借助软件来控制整个DAQ系统的，包括 采集原始数据、分析数据以及给出结果等。
缓存中读取采集到得数据； 第四步：完成数据采集后，使用AI clear.vi模块停止DAQ
设备的数据采集，并释放缓存。
黑龙江大学研究生课程案例库建设项目
2. LabVIEW在数据采集与测量方面的应用
➢ 数据采集结果 启动了DAQ的数据采集功能后，就会不停的对信
号进行连续采集，并将采集到的信号放在缓存中，实 现了对信号的连续采集，并且不会丢失信号。
labview课件PPT
• 1．性能高 • 2．扩展性强、灵活性好 • 3．智能化程度高 • 4．界面友好
1.1.3 虚拟仪器发展过程
• 世界是最早开发和应用虚拟仪器公司是 National Instruments Corporation公司。
• 由于虚拟仪器具有先进的性能和广泛的应 用前景，在NI公司之后还有一些国际知名 厂商也加入到虚拟仪器的研发当中。例如， HP公司、PC仪器公司、Racal公司等先后 研发了一些仪器，但NI公司仍然处于领先 地位。
labVIEW程序设计
推荐参考教材
第1章 认识虚拟仪器
• 虚拟仪器一种对现实中各类仪器的用计算 机进行模拟的仪器。它能完成现实中仪器 所能完成的大部功能。本章先对虚拟仪器 作了入门性介绍，也是对以后所学知识的 总体介绍和总结，然后引出LabVIEW。学 习完本章后，要求对LabVIEW有一个过渡 性的认识。
（显示）
者的结合粗略地讲，虚拟仪器可 以分为智能仪器和虚拟仪器。它 处理器
(数据分析、处理、计算、存 储)
们的区别是，前者把计算机装入 数据 传输
仪器，后者把仪器装入计算机。 虚拟仪器把计算机的处理器、存 D/A、A/D、数据输入
（数据采集）
1.1.2 虚拟仪器的特征
• 虚拟仪器从出现到现在的广泛应用，经历 的短短的几十年，可以说它的发展速度是 相当快的。尤其是近年来在各行各业中大 量应用此技术，它的迅速发展，主要是有 以下几点特征。
• 2．什么是LabVIEW？LabVIEW的主要优势 是什么？
• 3．LabVIEW系统由哪几部分组成？它被应 用在了哪些领域？
• 4．什么是G语言？它和其他文本化编程语 言有哪些异同？
信号分析处理
（波形操作、数据滤 波、数组处理、等）
1.1.3 虚拟仪器发展过程
• 世界是最早开发和应用虚拟仪器公司是 National Instruments Corporation公司。
• 由于虚拟仪器具有先进的性能和广泛的应 用前景，在NI公司之后还有一些国际知名 厂商也加入到虚拟仪器的研发当中。例如， HP公司、PC仪器公司、Racal公司等先后 研发了一些仪器，但NI公司仍然处于领先 地位。
labVIEW程序设计
推荐参考教材
第1章 认识虚拟仪器
• 虚拟仪器一种对现实中各类仪器的用计算 机进行模拟的仪器。它能完成现实中仪器 所能完成的大部功能。本章先对虚拟仪器 作了入门性介绍，也是对以后所学知识的 总体介绍和总结，然后引出LabVIEW。学 习完本章后，要求对LabVIEW有一个过渡 性的认识。
（显示）
者的结合粗略地讲，虚拟仪器可 以分为智能仪器和虚拟仪器。它 处理器
(数据分析、处理、计算、存 储)
们的区别是，前者把计算机装入 数据 传输
仪器，后者把仪器装入计算机。 虚拟仪器把计算机的处理器、存 D/A、A/D、数据输入
（数据采集）
1.1.2 虚拟仪器的特征
• 虚拟仪器从出现到现在的广泛应用，经历 的短短的几十年，可以说它的发展速度是 相当快的。尤其是近年来在各行各业中大 量应用此技术，它的迅速发展，主要是有 以下几点特征。
• 2．什么是LabVIEW？LabVIEW的主要优势 是什么？
• 3．LabVIEW系统由哪几部分组成？它被应 用在了哪些领域？
• 4．什么是G语言？它和其他文本化编程语 言有哪些异同？
信号分析处理
（波形操作、数据滤 波、数组处理、等）
第一章labview基础PPT课件
2020/2/13
32
控制对象(输 入)
显示对象 (输出)
随机信号发生器的前面板
2020/2/13
33
流程图 流程图提供VI的图形化源程序。在 流程图中对VI编程，以控制和操纵 定义在前面板上的输入和输出功能 。流程图中包括前面板上的控件的 连线端子，还有一些前面板上没有 ，但编程必须有的东西，例如函数 、结构和连线等。
25
（一）、LabVIEW系统安装 （二）、LabVIEW启动
2020/2/13
26
１、LabVIEW是什么？
LabVIEW 是 实 验 室 虚 拟 仪 器 集 成 环 境 的 简 称 （ Laboratory Virtual instrument Engineering）， 是一种图形化软件开发环境，它广
插入式DAQ卡 GPIB仪器 VXI仪器 RS232
信号处理 数字滤波
统计 分析
网络传输 硬复制 文件I/O
图形用户接口
虚拟仪器功能模块划分
2020/2/13
11
下面的框图反映了常见的虚拟仪器方案
被 测 对 象
信 号 调 理
数 据 采 集 卡
数
据
虚拟仪 器
处
面板
理
2020/2/13Βιβλιοθήκη 12二、虚拟仪器的特点
2020/2/13
29
4、 LabVIEW 软件的特点
• 所见即所得”的可视化技术建立人机界面。
• 采用数据流编程模式，是能够同时运行多个程序的多任务系统。
• 提供了丰富的用于数据采集、分析、表达及数据存储的函数库。
• 提供如设置断点、单步运行, 高亮执行等调试工具, 使程序的调试和开发更 为便捷。
LabVIEW课件
1.2 LabVIEW的应用领域
LabVIEW编程语言有很多优点，尤其在某些特定的领 域，它的优势更明显。因此，当需要在以下这些 领域开发计算机软件，可以优先考虑La开发
2 LabVIEW 入门
2.1 “Hello, World!” 程序 2.2 编写更复杂的程序 2.3 使用子VI
labview编程语言山东大学控制科学与工程学院labview简介11labview环境12labview的应用领域11labview环境labview是由美国国家仪器公司nationalinstrumentsni创立的一个功能强大而又灵活的仪器和分析软件应用开发工具
LabVIEW编程语言
山东大学 控制科学与工程学院
3 LabVIEW的数据与程序结构
3.1 数据 3.2 数据类型间的转换 3.3 基本程序结构
3.1 数据
数值控件
小练习
用循环产生一个0-1之间的随机数，并且每2秒显示 一次,循环5次。 输入两个数值X、Y，并将X-Y和X/Y的值在前面板显 示出来，且当Y=0时，指示灯变亮。 用循环产生10个随机数，在随机数产生的同时判定 当前随机数的最大值和最小值。在前面板显示最大 值、最小值和当前随机数。循环中要包含延时，已 办证运行时看清数值的更新。 构建VI，每秒显示一个0-1之间的随机数。并且要把 最近显示的4个数的平均值显示出来
吕连斌
1. LabVIEW 简介
1.1 LabVIEW环境 1.2 LabVIEW的应用领域
1.1 LabVIEW 环境
LabVIEW是由美国国家仪器公司（National Instruments, NI）创立的一个功能强大而又灵活的仪 器和分析软件应用开发工具。 LabVIEW 程序被称为“虚拟仪器”或简称为 VI(Virtual Instruments)。LabVIEW 不同于基于文本 的编程语言（如Java、VB和C），它是一种图形化 编程语言(Graphical Programming Language)——通 常称为G语言。
LabVIEW教程3 PPT
可编程仪器标准命令 SCPI
语法形式
助记符，层次结构，标准参数格式
命令构造
IEEE 488.2 中的 13 个必备命令 400 个以上的 SCPI 可选命令
数据交换格式
《虚拟仪器技术》仪器驱动器
可编程仪器标准命令 SCPI
语法形式
助记符，层次结构，标准参数格式
语法形式
助记符 层次结构 标准参数格式
命令构造 数据交换格式
《虚拟仪器技术》仪器驱动器
可编程仪器标准命令 SCPI
语法形式
助记符，层次结构，标准参数格式
命令构造
IEEE 488.2 中的 13 个必备命令 如：*IDN，*RST 等
数据交换格式
《虚拟仪器技术》仪器驱动器
非形式化方式 自然语言 结构框图 形式化方法 UML建模
《虚拟仪器技术》VI开发过程
统一建模语言（UML ）
Unified Modeling Language UML 是一种表达复杂系统的结构和关系的语言； 最初作为面向对象的标准方法被提出； 由 Rational 发起，被 i-Logix、Digital、HP、 ICON Computing、Microsoft、MCI Systemhouse、 Oracle、TI、Unisys 等著名软件公司提交给 OMG； 1997 年 11 月正式被采用为 OMG 标准。
命令构造 数据交换格式
《虚拟仪器技术》仪器驱动器
可编程仪器标准命令 SCPI
语法形式
助记符 如：Frequency → FREQ，Power → POW，Direct Sequence → DSEQ； 助记符：命令为大写字母，助记符为小写字母。如： FREQuency，POWer。
语法形式
助记符，层次结构，标准参数格式
命令构造
IEEE 488.2 中的 13 个必备命令 400 个以上的 SCPI 可选命令
数据交换格式
《虚拟仪器技术》仪器驱动器
可编程仪器标准命令 SCPI
语法形式
助记符，层次结构，标准参数格式
语法形式
助记符 层次结构 标准参数格式
命令构造 数据交换格式
《虚拟仪器技术》仪器驱动器
可编程仪器标准命令 SCPI
语法形式
助记符，层次结构，标准参数格式
命令构造
IEEE 488.2 中的 13 个必备命令 如：*IDN，*RST 等
数据交换格式
《虚拟仪器技术》仪器驱动器
非形式化方式 自然语言 结构框图 形式化方法 UML建模
《虚拟仪器技术》VI开发过程
统一建模语言（UML ）
Unified Modeling Language UML 是一种表达复杂系统的结构和关系的语言； 最初作为面向对象的标准方法被提出； 由 Rational 发起，被 i-Logix、Digital、HP、 ICON Computing、Microsoft、MCI Systemhouse、 Oracle、TI、Unisys 等著名软件公司提交给 OMG； 1997 年 11 月正式被采用为 OMG 标准。
命令构造 数据交换格式
《虚拟仪器技术》仪器驱动器
可编程仪器标准命令 SCPI
语法形式
助记符 如：Frequency → FREQ，Power → POW，Direct Sequence → DSEQ； 助记符：命令为大写字母，助记符为小写字母。如： FREQuency，POWer。
LabVIEW教程PPT
8 位并行总线，5 条控制线，3 条挂钩线。 数据传输速率 250~500 KBps，最高 1 MBps。 系统内仪器数量 < 15 台。 电缆总长度 < 20 m，最大距离 < 4m，平均距离 <
2m。
《虚拟仪器技术》总线技术
GPIB 总线
《虚拟仪器技术》总线技术
GPIB 总线发展历史
不不充充分分 低低
较较灵灵活活 较较差差 较较难难
接接口M口MX结XI结I构构
较较紧紧凑凑 较较强强
较较充充分分 较较高高
较较灵灵活活 便便利利 较较难难
接接1口1口339结9结44构构
较较紧紧凑凑 较较强强
不不充充分分 最最低低
较较灵灵活活 便便利利 较较难难
内内机机置置结结计计构构算算
最最紧紧凑凑 最最强强 充充分分 最最高高 较较差差 较较差差
《虚拟仪器技术》总线技术
PXI 总线
PXI 是 PCI Extension for Instrumentation 的缩写， 即 PCI 总线在仪器的扩展。
并行总线。 数据传输率 132 MBps 到 528 MBps。 背板可达 21 个插槽。
《虚拟仪器技术》总线技术
PXI 总线
VXI
PXI 与 CompactPCI 卡结构
PCI 卡不用或只需作很少 改动就可以设计成适合 PXI/CompactPCI 卡。
PCI
PXI/CompactPCI 6U
Half
Full
Size
Size
3U
《虚拟仪器技术》总线技术
PXI 电气扩展 星型触发
10 MHz 时钟
系统控制器 星型触发控制器
VXI 总线发展历史
2m。
《虚拟仪器技术》总线技术
GPIB 总线
《虚拟仪器技术》总线技术
GPIB 总线发展历史
不不充充分分 低低
较较灵灵活活 较较差差 较较难难
接接口M口MX结XI结I构构
较较紧紧凑凑 较较强强
较较充充分分 较较高高
较较灵灵活活 便便利利 较较难难
接接1口1口339结9结44构构
较较紧紧凑凑 较较强强
不不充充分分 最最低低
较较灵灵活活 便便利利 较较难难
内内机机置置结结计计构构算算
最最紧紧凑凑 最最强强 充充分分 最最高高 较较差差 较较差差
《虚拟仪器技术》总线技术
PXI 总线
PXI 是 PCI Extension for Instrumentation 的缩写， 即 PCI 总线在仪器的扩展。
并行总线。 数据传输率 132 MBps 到 528 MBps。 背板可达 21 个插槽。
《虚拟仪器技术》总线技术
PXI 总线
VXI
PXI 与 CompactPCI 卡结构
PCI 卡不用或只需作很少 改动就可以设计成适合 PXI/CompactPCI 卡。
PCI
PXI/CompactPCI 6U
Half
Full
Size
Size
3U
《虚拟仪器技术》总线技术
PXI 电气扩展 星型触发
10 MHz 时钟
系统控制器 星型触发控制器
VXI 总线发展历史
虚拟仪器 labview 课件PPT 第二章 LabVIEW入门(与“程序”有关的文档共37张)
:Operation Tool :Positioning Tool :Labeling Tool :Wiring Tool :Object pop-up menu Tool :Scrolling TooColor Copy Tool :Color Tool
Workbench的缩写，一种图形化的编程语言，又称为 “Ｇ”语言。使用这种语言编程时，基本上不写程 序代码，取而代之的是流程图或框图程序。
2. VI 使用LabVIEW开发平台编制的程序称为虚拟仪
器（Virtual Instruments）程序，简称为VI。
它包括前面板（Front Panel）、框图程序 （Block Diagram）以及图标/连接端口 (Icon/Connector)三部分。
控制：用户设置和修改VI输入量的接口； 指示：显示VI输出数据或图形； 修饰：对前面板进行美化、装饰。
控制和指示统称为对象或控件。
第四页，共37页。
振幅
45 6
3
7
2
8
1
9
0 10
频率 400 600
正弦波 10
200
800
5
0 1000 0
-5 STOP
-10
第二章 LabVIEW入门
第五页，共37页。
第十六页，共37页。
:Structures :Array :Cluster :Numeric :Boolean :String :Comparison :Time
第二章 LabVIEW入门
第十七页，共37页。
第二章 LabVIEW入门
:Dialog
:File I/O
:Waveform
:Application Control :Synchronization :Graphics & Sound :Report Generation
Workbench的缩写，一种图形化的编程语言，又称为 “Ｇ”语言。使用这种语言编程时，基本上不写程 序代码，取而代之的是流程图或框图程序。
2. VI 使用LabVIEW开发平台编制的程序称为虚拟仪
器（Virtual Instruments）程序，简称为VI。
它包括前面板（Front Panel）、框图程序 （Block Diagram）以及图标/连接端口 (Icon/Connector)三部分。
控制：用户设置和修改VI输入量的接口； 指示：显示VI输出数据或图形； 修饰：对前面板进行美化、装饰。
控制和指示统称为对象或控件。
第四页，共37页。
振幅
45 6
3
7
2
8
1
9
0 10
频率 400 600
正弦波 10
200
800
5
0 1000 0
-5 STOP
-10
第二章 LabVIEW入门
第五页，共37页。
第十六页，共37页。
:Structures :Array :Cluster :Numeric :Boolean :String :Comparison :Time
第二章 LabVIEW入门
第十七页，共37页。
第二章 LabVIEW入门
:Dialog
:File I/O
:Waveform
:Application Control :Synchronization :Graphics & Sound :Report Generation
《LabVIEW教程》PPT课件
❖ 全局变量只有面板没有框图。通过全局变量不同 VI之间交换数据。
❖ 全局变量的创建步骤：
在Function\ Structures下选择Global Variable，将其 图标拖到框图中。
双击Global Variable图标，得到其前面板
在其前面板上放上所需要的变量，例如数组、布尔量、 字符串变量。
Q x R a R q a,(xa), R b,
0xa; axab abxL
在 ab/2xL 时的桡度函数为：
y1 2E 0 4[4 I0 R ax0 3q (xa )4q (xab )4q (La )4L x4 R aL 2xq4c L x]
精选PPT
24
局部变量的创建和使用方法
❖ 局部变量的创建既可以通过图示右键弹出菜 单获得，也可以在功能模板上选择 Function/Structures/Local Variable将其拖到 框图上，得到一个代“？”的图标，再将其 与框图中已有的变量建立关联。
❖ 1、给顺序结构局部变量多次赋值 ❖ 2、对顺序结构中的多个帧进行连线 ❖ 3、未在Case结构的所有分支中连接隧道 ❖ 4、隧道重叠 ❖ 5、连线从结构下面通过而不是从结构上穿
过
精选PPT
15
例4-5 Case结构演示
❖ 1、设当水中溶解氧浓度超过2mg/L时， 反应速度为K0，否则降低为0.1K0。
❖ 顺序结构为控制节点按顺序执行的方法。该结构 只有数据相关性不足以控制数据流，而又必需强 调执行顺序时才使用；
精选PPT
5
学习要点
❖ 解决结构连线问题往往是结构编程的关键， 特别要掌握结构下数据隧道的正确使用；
❖ 公式节点是—种允许用文本语言编写一个或 多个代数公式的结构。在公式节点上建立输 入和输出端子后，用公式节点支持的运算符 和函数写出以分号结尾的语句；
labview教程 PPT chapter16
第16章 LabVIEW与数据库的链接
• • • • • • • • • • 16.1 Database Connectivity工具包介绍 16.1.1 Database Connectivity函数介绍 16.2 Database Connectivity应用典型实例 16.2.1、在Access中建立一个数据库 16.2.2 数据库基本操作 16.2.3 SQL语句的操作 16.3 生成可执行文件和安装文件 16.3.1 生成可执行文件 16.3.2 生成安装文件 16.4 小结
2．利用UDL连接数据库
16.2.2 数据库基本操作
1．创建表格 2．删除表格 3．添加记录 4．查询记录
16.2.3 SQL语句的操作
1．用SQL实现数据查询操作。 2．用SQL删除一条记录。 3．用SQL实现修改数据操作。
16.3 生成可执行文件和安装文件
16.3.1 生成可执行文件
在生成可执行文件时，用户不需要关心UDL 文件等问题，唯一需要关注的是把所有用到的数 据库文件添加到应用程序的“始终包括”列表框 中。
在利用Database Connectivity工具包操作数 据库之前，需要先连接数据库，连接数据库的方 法有以下两种。
1．利用DSN连接数据库 2．利用UDL连接数据库
1．利用DSN连接数据库
LabVIEW数据库工具包基于ODBC（Open Database Connectivity）技术，在使用ODBC API函数之前，需要提供数据源名DSN（Data Source Names）才能连接到实际数据库，所以需 要首nnectivity工具包介绍
NI为LabVIEW用户 提供了一个专门和数 据库链接的工具包： Database Connectivity。安装好 工具包后，Database Connectivity工具包的 VI将会在函数选板的 互联接口中出现。
• • • • • • • • • • 16.1 Database Connectivity工具包介绍 16.1.1 Database Connectivity函数介绍 16.2 Database Connectivity应用典型实例 16.2.1、在Access中建立一个数据库 16.2.2 数据库基本操作 16.2.3 SQL语句的操作 16.3 生成可执行文件和安装文件 16.3.1 生成可执行文件 16.3.2 生成安装文件 16.4 小结
2．利用UDL连接数据库
16.2.2 数据库基本操作
1．创建表格 2．删除表格 3．添加记录 4．查询记录
16.2.3 SQL语句的操作
1．用SQL实现数据查询操作。 2．用SQL删除一条记录。 3．用SQL实现修改数据操作。
16.3 生成可执行文件和安装文件
16.3.1 生成可执行文件
在生成可执行文件时，用户不需要关心UDL 文件等问题，唯一需要关注的是把所有用到的数 据库文件添加到应用程序的“始终包括”列表框 中。
在利用Database Connectivity工具包操作数 据库之前，需要先连接数据库，连接数据库的方 法有以下两种。
1．利用DSN连接数据库 2．利用UDL连接数据库
1．利用DSN连接数据库
LabVIEW数据库工具包基于ODBC（Open Database Connectivity）技术，在使用ODBC API函数之前，需要提供数据源名DSN（Data Source Names）才能连接到实际数据库，所以需 要首nnectivity工具包介绍
NI为LabVIEW用户 提供了一个专门和数 据库链接的工具包： Database Connectivity。安装好 工具包后，Database Connectivity工具包的 VI将会在函数选板的 互联接口中出现。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4.3 其它标量数据类型的类型转换及内存映射
4.3.1定点数和浮点数的类型转换和内存映射 4.3.2复数的类型转换及内存映射 4.3.3时间标识符内存映射
4.4 复合数据类型
4.4.1 标量数组及其内存映射 4.4.2字符串、路径和字符串数组的内存映射 4.4.3 LabVIEW使用的பைடு நூலகம்码
1.2 编辑前面板和程序框图
1.2.1 选取、移动和删除对象 1.2.2 使用布局工具
1.3 VI及其属性对话框
1.3.1 VI的层次结构 1.3.2 调用子VI 1.3.3 VI的属性设置
1.4 基本控件及其使用方法
1.4.1 基本数值控件及其属性设置 1.4.2 基本布尔控件及其属性设置 1.4.3 控件的通用编辑方法 1.4.4 字符串和路径控件 1.4.5下拉列表与枚举控件 1.4.6 数组控件及其属性设置 1.4.7 簇控件 1.4.8 时间标识控件与波形数据控件
第1章：打开 LabVIEW编程之门
1.1 从VI开始 1.2 编辑前面板和程序框图 1.2 VI及其属性对话框 1.4 基本控件及其使用方法 1.5 小结
1.1 从VI开始
1.1.1 如何创建VI 1.1.2 控件属性设置与快捷菜单 1.1.3创建控件、常量、局部变量、属性节点的常用方法 1.1.4 创建自定义控件
3.4 不和谐的顺序结构
3.4.1 多线程运行次序 3.4.2 两种不同的顺序结构 3.4.3 隧道与顺序局部变量 3.4.4 顺序结构的替代 3.4.5顺序结构的典型应用
3.6 局部变量、内置全局变量和函数全局变量
3.6.1 局部变量 3.6.2 内置全局变量 3.6.3 函数全局变量
2.2 必须了解的位运算函数和逻辑运算函数
2.2.1 常用逻辑运算函数 2.2.2 位运算 2.2.3 深入理解复合运算节点函数
2.3 必须了解的关系运算函数和比较节点函数
2.3.1 比较模式 2.3.2 通用关系运算函数 2.3.3 比较0关系运算节点函数 2.3.4 复杂关系运算节点函数 2.3.5 字符关系运算节点函数 2.3.6 表达式节点与公式快速VI
3.2 定时结构
3.2.1定时循环的基本组成要素和配置对话框 3.2.2 定时顺序结构
3.3 独特的条件结构
3.3.1 条件结构的基本结构 3.3.2 布尔型输入 3.3.3 错误簇输入 3.3.4 数值型输入 3.3.5 枚举型输入 3.3.6下拉列表输入 3.3.7 字符串和组合框输入 3.3.8 输入、输出隧道 3.3.9多重IF ELSE 的处理方法
第3章 LabVIEW的程序运行结构
3.1 两种不同的循环结构 3.2 定时结构 3.3 独特的条件结构 3.4 不和谐的顺序结构 3.5 禁用部分程序框图结构 3.6 局部变量、内置全局变量和函数全局变量 3.7事件结构
3.1 两种不同的循环结构
3.1.1 For循环的组成和特点 3.1.2 For循环与数组 3.1.3 For循环与移位寄存器 3.1.4 For循环中的continue和break 3.1.5 While循环不仅仅是循环 3.1.6 While循环与定时 3.1.7 反馈节点
Labview宝典
入门篇 高级篇
入门篇
第一章：打开LabVIEW编程之门 第二章：LabVIEW基本函数 第三章：LabVIEW的程序运行结构 第四章：LabVIEW的数据结构及内存优化 第五章：字符串与文件存储
高级篇
第六章：属性节点、方法节 点及引用
第七章：高级控件的运用 第八章：文本编程与外部接
3.7 事件结构
3.7.1 事件结构的基本构成和创建方法 3.7.2 事件的分类及其特点 3.7.3 事件结构之间的数据传送与共享 3.7.4 事件发生的次序、过滤和转发 3.7.5 正确地使用事件结构
第4章 LabVIEW的数据结构及内存优化
4.1 几种常用的数据类型转换节点函数 4.2 整数的类型转换及内存映射 4.3 其它标量数据类型的类型转换及内存映射 4.4 复合数据类型 4.5 簇的内存映射 4.6 类型描述符 4.7 Openg中的有关类型描述符节点函数 4.8 几种常用的内存分析工具和方法 4.9 影响VI运行速度的因素
口 第九章：MathScript 第十章：基于组件的程序结
构 第十一章：人机交互与编程
风格
应用篇
第十二章：VI模板、设计模 式、状态图
第十三章：串并口通讯、网 络与DSC
第十四章：数据库、报表工 具
第十五章：LabVIEW与RT系 统
第十六章：LabVIEW与数据 采集
第十七章：FPGA工具包
4.5 簇的内存映射
4.5.1 由标量组成的簇 4.5.2 包含数组和字符串的簇
4.6 类型描述符
4.6.1 类型描述符的基本构成要素 4.6.2 常用类型描述符列表 4.6.3 常见数据类型的类型描述符结构
4.1 几种常用的数据类型转换节点函数
4.1.1 强制类型转换函数 4.1.2 平化数据至字符串及字符串还原平化数据函数 4.1.3 变体类型数据
4.2 整数的类型转换及内存映射
4.2.1 布尔类型与字符串和数值的相互转换 4.2.2 U8类型与字符串 4.2.3 其它整数的相互转换
第2章 LabVIEW基本函数
2.1 必须了解的一些基本算术运算节点函数 2.2 必须了解的位运算函数和逻辑运算函数 2.3 必须了解的关系运算函数和比较节点函数 2.4 小结
2.1 必须了解的一些基本算术运算节点函数
2.1.1 LabVIEW支持的基本数据类型 2.1.2 基本运算符函数节点 2.1.3 标量与标量的基本运算 2.1.4 标量与数组 2.1.5 数组与数组的运算 2.1.6 数组的函数运算 2.1.7 标量与簇的基本运算 2.1.8 簇与簇的运算 2.1.9簇的节点函数
