Staruml使用方法特别详细

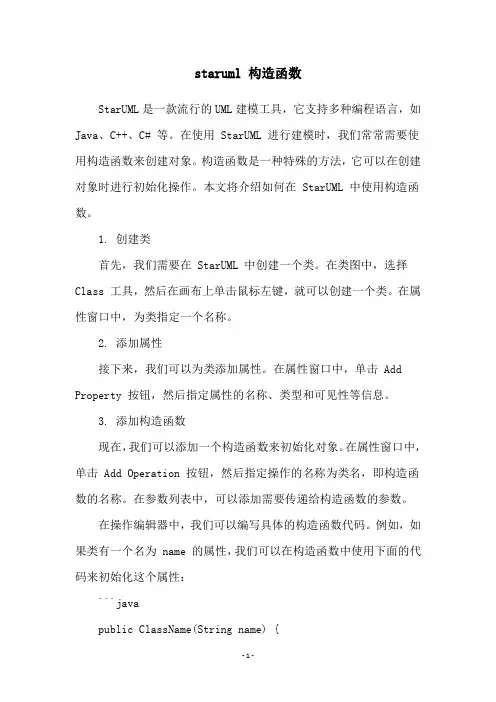

staruml 构造函数
staruml 构造函数StarUML是一款流行的UML建模工具，它支持多种编程语言，如Java、C++、C# 等。
在使用 StarUML 进行建模时，我们常常需要使用构造函数来创建对象。
构造函数是一种特殊的方法，它可以在创建对象时进行初始化操作。
本文将介绍如何在 StarUML 中使用构造函数。
1. 创建类首先，我们需要在 StarUML 中创建一个类。
在类图中，选择Class 工具，然后在画布上单击鼠标左键，就可以创建一个类。
在属性窗口中，为类指定一个名称。
2. 添加属性接下来，我们可以为类添加属性。
在属性窗口中，单击 Add Property 按钮，然后指定属性的名称、类型和可见性等信息。
3. 添加构造函数现在，我们可以添加一个构造函数来初始化对象。
在属性窗口中，单击 Add Operation 按钮，然后指定操作的名称为类名，即构造函数的名称。
在参数列表中，可以添加需要传递给构造函数的参数。
在操作编辑器中，我们可以编写具体的构造函数代码。
例如，如果类有一个名为 name 的属性，我们可以在构造函数中使用下面的代码来初始化这个属性：```javapublic ClassName(String name) { = name;}```4. 使用构造函数当我们在代码中创建类的实例时，就可以使用构造函数来进行初始化操作。
例如，如果我们要创建一个名为 obj 的类的实例，可以使用下面的代码：```javaClassName obj = new ClassName('object name');```这样，obj 对象就被初始化为一个具有 name 属性的对象了。
总结本文介绍了如何在 StarUML 中使用构造函数来创建对象。
构造函数是一种特殊的方法，它可以在对象创建时进行初始化操作。
通过在 StarUML 中添加构造函数，我们可以更好地定义类的行为和属性。
StarUML使用说明_类图与代码
StarUML使⽤说明_类图与代码StarUML使⽤说明-类图与代码1.综述StarUML是⼀种⽣成类图和其他类型的统⼀建模语⾔(UML)图表的⼯具。
这是⼀个⽤Java语⾔描述的创建类图的简明⼿册。
StarUML(简称SU)，是⼀种创建UML类图，并能够⾃动⽣成Java的“st ub code”的⼯具。
SU也可以做JAVA逆向⼯程，以产⽣相应的UML图表。
在本教程中，我们将使⽤SU设计⼀个pizza饼。
执⾏下列步骤，可以创建如下⾯所⽰的UML图。
SU可以⽣成反映类结构的代码，⽽不是任何对象的具体⾏动。
因此，在使⽤SU创建图表后，你会为此stub code添加剩余的功能性代码，填写每种⽅法本来应该做的事。
2.安装⾸先，我们必须先安装将要使⽤的软件。
StarUML ，是⼀个开放源码软件，遵循GPL协议许可（GNU公共许可证），并免费提供下载。
3.启动安装以后就可以启动该程序。
4.添加新⼯程然后，⼀个名叫：New Project By Approach的对话框会弹出。
选择“Em pty Project”并且按下"确定"。
这⾥建议你不要勾选"设置为默认的做法" 复选框。
5.选择模块在右边的“Model Explorer”框中选定“Untitled”模块。
6.添加模块通过“Model”主菜单，或右击选定的模型，可以" Add/Design Model "7.添加类图通过“Model”主菜单，或右击选定模型，可以“Add Diagram/Class Diagram”：8.设置profile通过“Model/Profile...”菜单去设置⼯程所需的profile。
这决定了⼯程所使⽤的规则和约定。
⼀定要包含"JAVA Porfile"这⼀项⽬。
9.保存⼯程⽴即就保存⼯程，这样在出现问题的时候，您就不会丢失信息。
从“File ”菜单，选择“Save”，并选择⼀个地⽅以保存⼯程。
StarUML使用
2.接着，单击“交互设计”项目，执行【Add DiagramSequence Diagram 】来新建序列图，可以更名为“计算资产计算资产计算资产”，如图8-2所示。
3. 在新建序列图之后，我们会以类图8-1为基础，说明如何绘制出序列图8-3，并且最后一小节中，还会根据此序列图，说明输出通信图的操作步骤。
图8-3 序列图第8 章 使用StarUML 绘制序列图 169▲▲▲图8-2 新建序列图8.3 建立对象及消息现在，我们要来建立对象及消息，步骤如下所述。
1. 在模型浏览器（Model Explorer ）中，单击“交互设计”项目，执行【Add Actor 】来添加执行者的类，并请更名为“user ”，如图8-4所示。
图8-4添加执行者类图8-5 新建执行者对象图8-6 新建Account 对象170C++程序员UML 实务手册▲第8 章 使用StarUML绘制序列图 1714. 单击工具箱里的带实心箭头实线Stimulus（消息）图标，如图8-7所示。
5. 随后，单击user对象生命线并拖曳至Account对象生命线处放开，建立两者之间的消息线，如图8-8所示。
图8-7 单击Stimulus图8-8 新建消息图8-9 添加操作图8-10 更新图面8. 单击1号消息图标，打开它的属性表，并于Stereoytpe空格处填入“create”，如图8-11所示。
172C++程序员UML实务手册9. 随后，您会发现StarUML已经更新图面，加上《create》，如图8-12所示。
图8-11 消息的属性表图8-12 <<create>>图8-13 添加另一个对象及消息图8-15 Fund()第8 章 使用StarUML绘制序列图 17313. 单击图面空白处，打开序列图的属性表，并在MessageSignature处选取“NAMEANDTYPE”，如图8-16所示。
图8-18 3号消息16. 单击BidItem对象图标，打开它的属性表，并勾取IsMultiInstance，如图8-19所示。
idea staruml 使用
idea staruml 使用以 IDEA StarUML 使用为标题，本文将介绍 IDEA StarUML 的基本功能和使用方法，帮助读者了解和掌握这一强大的建模工具。
我们来了解一下 IDEA StarUML 是什么。
IDEA StarUML 是一款基于UML（统一建模语言）的建模工具，它提供了丰富的功能和易于使用的界面，能够帮助开发人员快速设计和分析软件系统。
IDEA StarUML 支持多种UML 图表类型，包括用例图、类图、时序图、活动图等，可以满足不同阶段和需求的建模工作。
在使用IDEA StarUML 进行建模之前，我们需要先安装并配置该工具。
IDEA StarUML 支持 Windows、Mac 和 Linux 等多个操作系统平台，用户可以根据自己的需求选择合适的版本进行下载和安装。
安装完成后，我们可以启动IDEA StarUML，并在首次运行时进行一些基本的配置，如选择界面语言、设置默认工作空间等。
接下来，我们将介绍IDEA StarUML 的基本功能和使用方法。
首先，我们可以通过创建新项目来开始我们的建模工作。
在IDEA StarUML 中，一个项目可以包含多个模型，而每个模型可以包含多个图表。
我们可以选择不同的图表类型来进行建模，比如用例图可以用于描述系统的功能需求，类图可以用于描述系统的静态结构，时序图可以用于描述系统的交互行为等。
在创建图表时，我们可以给图表命名，并添加相应的元素和关系。
IDEA StarUML 提供了丰富的工具和功能，可以帮助我们对建模元素进行编辑和操作。
在图表中，我们可以添加类、接口、关联关系、继承关系等元素，并设置它们的属性和方法。
我们还可以通过拖拽和连接线条等操作来建立元素之间的关系。
在编辑元素时，IDEA StarUML 提供了直观的界面和多种工具，如属性编辑器、方法编辑器等，方便我们对元素进行详细的定义和修改。
除了基本的建模功能，IDEA StarUML 还支持一些高级功能和插件扩展。
staruml使用方法
staruml使用方法StarUML是一款流行的UML建模工具，它可以帮助开发人员更好地设计和管理软件项目。
下面是关于StarUML使用方法的详细介绍。
一、安装StarUML1. 下载StarUML安装包，可以从官方网站或其他可信的下载站点下载。
2. 双击安装包，按照提示完成安装过程。
二、创建新项目1. 打开StarUML，点击“File”菜单，选择“New Project”。
2. 在弹出的对话框中输入项目名称和存储路径，点击“OK”按钮。
三、创建类图1. 在左侧的工具栏中选择“Class Diagram”工具。
2. 在右侧的“Model Explorer”中选择新建的项目，右键点击“AddDiagram”菜单，选择“Class Diagram”。
3. 在新建的类图中，可以使用工具栏中的各种工具创建类、接口、枚举等元素。
4. 双击类图中的元素，可以编辑其属性和方法。
四、创建时序图1. 在左侧的工具栏中选择“Sequence Diagram”工具。
2. 在右侧的“Model Explorer”中选择新建的项目，右键点击“Add Diag ram”菜单，选择“Sequence Diagram”。
3. 在新建的时序图中，可以使用工具栏中的各种工具创建对象、消息等元素。
4. 双击时序图中的元素，可以编辑其属性和方法。
五、创建用例图1. 在左侧的工具栏中选择“Use Case Diagram”工具。
2. 在右侧的“Model Explorer”中选择新建的项目，右键点击“Add Diagram”菜单，选择“Use Case Diagram”。
3. 在新建的用例图中，可以使用工具栏中的各种工具创建用例、参与者等元素。
4. 双击用例图中的元素，可以编辑其属性和方法。
六、导出项目1. 点击“File”菜单，选择“Export”菜单。
2. 在弹出的对话框中选择要导出的文件类型和存储路径，点击“OK”按钮。
以上就是关于StarUML使用方法的详细介绍。
Staruml使用方法特别详细
StarUML使用指南拷贝地址：/view/79ead68483d049649b6658f9.h tml第一章StarUML概述本章包含StarUML™概述，StarUML™ and UML 的简要介绍和StarUML™新特征及总体组织的纲要。
∙什么是StarUML∙主要特征∙系统需求StarUML™是支持UML (Unified Modeling Language（统一模型语言))的建模平台软件。
基于UML1.4版本，提供11种不同类型的图，而且采纳了UML2.0的表示法（notation.）。
它通过支持UML轮廓（profile）的概念积极地支持UMD(Model DrivenArchitecture（模型驱动结构）)方法。
StarUML™特点在于，用户环境可定制，功能上的高度可扩充。
运用StarUML ™，顶级领先的软件模型工具之一，可以保证您的软件项目高质量、高效率。
StarUML是什么适合用户的UML工具StarUML™提供了对用户环境最大化可定制支持，通过定制所提供一些变量，可以适应用户开发方法、项目平台及各种编程语言。
真正的UMD支持软件结构是可以延续10年甚至更长时间的重大过程。
OMG(Object Management Group（对象管理组织）)想用MDA技术创建平台独立的模型，允许平台独立的模型的需求自动获取，或者平台独立的模型生成的代码自动化。
StarUML™真正实现了UML1.4标准，而且用2.0的表示法，提供UML轮廓的观念。
允许创建平台独立的模型。
通过简要的摸版文档，用户很容易得到他们的最终产品。
高可扩充及适应性StarUML™有高度可扩充及适应能力。
为扩充功能，该工具采用了插件（Add-In）框架。
它提供访问全部的模型/原模型的功能，通过COM自动化，菜单和选项也都是可扩充的。
而且用户还可以根据他们自己的方法论来创建自己的方法和框架。
该工具还可以集成任何其他的外部工具。
StarUML使用说明-指导手册
StarUML使用说明-指导手册原著：Stephen Wong 翻译：火猴1.综述StarUML是一种生成类图和其他类型的统一建模语言(UML)图表的工具。
这是一个用Java语言描述的创建类图的简明手册。
StarUML(简称SU)，是一种创建UML类图，并能够自动生成Java的“stub code”的工具。
SU也可以做JAVA逆向工程，以产生相应的UML图表。
在本教程中，我们将使用SU设计一个pizza饼。
执行下列步骤，可以创建如下面所示的UML图。
SU可以生成反映类结构的代码，而不是任何对象的具体行动。
因此，在使用SU创建图表后，你会为此stub code添加剩余的功能性代码，填写每种方法本来应该做的事。
2.安装首先，我们必须先安装将要使用的软件。
StarUML ，是一个开放源码软件，遵循GPL协议许可（GNU公共许可证），并免费提供下载。
3.启动安装以后就可以启动该程序。
4.添加新工程然后，一个名叫：New Project By Approach的对话框会弹出。
选择“Empty Project”并且按下"确定"。
这里建议你不要勾选"设置为默认的做法" 复选框。
5.选择模块在右边的“Model Explorer”框中选定“Untitled”模块。
6.添加模块通过“Model”主菜单，或右击选定的模型，可以" Add/Design Model "7.添加类图通过“Model”主菜单，或右击选定模型，可以“Add Diagram/Class Diagram”：8.设置profile通过“Model/Profile...”菜单去设置工程所需的profile。
这决定了工程所使用的规则和约定。
一定要包含"JAVA Porfile"这一项目。
9.保存工程立即就保存工程，这样在出现问题的时候，您就不会丢失信息。
从“File ”菜单，选择“Save”，并选择一个地方以保存工程。
UML建模工具软件StarUML从入门到精通——如何应用StarUML创建UML包图的应用示例
（2）控制层包
（3）业务层包
（4）数据访问层包
（5）体现系统分层设计结果的包图
7、然后根据层次划分的要求分别添加各个不同的包所对应的子包（1）表示层包中的各个子包
2、包图的应用目的（1）能够体现出问题的层次关系 1）使用包图的目的是把模型元素组织成组，为其命名，以便作为整体处理。 2）对于一个大型系统，使用包来组织大量模型元素以便于
系统的理解和处理，使之有很好的层次关系。
（2）通过包可以形成一个高内聚、低耦合的类的集合。（3）在概要设计阶段，系统设计人员可以用包图来建立软件系统的体系架构（而在详细设计阶段，可以利用类图建立相应的体系结构）3、BBS论坛系统前台应用的包图示例
4、某个网上书店项目中的各个包的UML包图示例
5、创建一个名称为“BBS系统前台包图”的包图（1）右击“Design Model”节点，在弹出的快捷菜单中选择“Add Diagram”子菜单，然后再在其中选择下一级的子菜单项目“Package Diagram”，便可以创建出包图。
（2）命名该包图的名称为“BBS系统前台包图”
感谢阅读
感谢阅读
如何应用StarUML
创建UML包图的应用示例
do
something
1、UML中的包图（Package Diagram)（1）包图是保持系统整体结构简明、清晰的重要工具通过给出包可以列出各个包之间的关系。包图由包和包之间的联系构成，它是维护和控制系统总体结构的重要建模工具。
（2）在Rose中包图是通过类图来体现的
（2）控制层包中的各个子包
staruml_详细教程
3. 类图
3.1类图概要 3.2类图中的事物及解释 3.3类图中的关系及解释 3.4类图与代码的映射 3.5类图例子 3.6习题
4. 顺序图
4.1概要 4.2顺序图中的事物及解释 4.3顺序图与用例图和类图的关系 4.4顺序图例子 4.5 练习题
5. 协作图
5.1概要 5.2协作图中的事物及解释 5.3协作图中的关系及解释
关联
《include》
包含
用例之间 的关系 扩展
《extend》
参与者之 间的关系
泛化
发出箭头的事物“is a”箭头指向的事物。泛化关系是 一般和特殊关系，发出箭头的一方代表特殊的一方， 箭头指向的一方代表一般一方。特殊一方继承了一般 方的特性并增加了新的特性。
UML
- 15 -
2. 用例图
2.4 例子
※ 状态图是一个类对象所可能经历的所有历程的 模型图。状态图由对象的各个状态和连接这些 状态的转换组成
初始状态
assigned subscription time out 状态 Locked
to
Available
lock
buy
Sold
unlock
转换 exchange 触发器事件
UML
-9-
1. 前言
NewPro cessor
对象
交互
是描述了一个类或构件的一个服 务的操作集
Interface
接口
状态机
state
协作
定义了一个交互，它是由一组共 同工作以提供某种协作行为的角 色和其他元素构成的一个群体
包
把元素组织成组的机制
NewPackage
用例
是对一组动作序列的描述
staruml教程
staruml教程StarUML是一款流行的开源建模工具，它提供了各种建模功能，包括用例建模、类图建模、时序图建模等。
本教程将介绍如何使用StarUML进行简单的类图建模。
首先，打开StarUML软件，点击菜单栏的"File"选项，选择"New"，然后选择"Class Diagram"，点击"OK"按钮。
这样就创建了一个新的类图。
在类图中，我们可以通过点击左侧的"Class"按钮来创建类。
点击按钮后，在类图中点击任意位置就会出现一个新的类。
点击类图上的类，可以编辑类的名称和属性。
在类的属性区域，我们可以添加类的属性。
点击属性区域，输入属性名称，然后选择属性类型。
类型可以从下拉菜单中选择，比如整型、字符型等。
在属性区域中，我们还可以添加类的方法。
方法的输入和输出参数可以通过输入框进行编辑。
在类图中，我们还可以添加类之间的关系。
通过点击左侧的"Association"按钮，然后在类图中选择两个类，就可以创建它们之间的关联关系。
关系的类型可以在属性面板中进行选择。
比如，可以选择表示一对一关系的"1"关系类型，表示一对多关系的"1..*"关系类型等。
除了关联关系，我们还可以在类图中创建继承关系。
在类图中，选择一个类，然后按住"Ctrl"键，点击另一个类，就可以创建继承关系。
继承关系表示一个类继承自另一个类，并可以继承其属性和方法。
完成类图的建模后，可以点击菜单栏的"File"选项，选择"Save"保存建模结果。
可以选择保存为StarUML的默认格式（.mdj文件），或者选择其他格式，比如图片格式（.png、.jpg等）。
以上就是使用StarUML进行简单类图建模的基本步骤。
通过掌握这些基本操作，你可以进一步应用StarUML进行更复杂的建模任务。
StarUML 用法
1、界面介绍：主要是四个方面：工具栏、工作区、浏览区和属性区。
结构如下图：2、建立模型图：UML有很多的图，大概有九种，不过并不是所有的图都是必须的，所以我们只要画出几种就可以了。
介于篇幅和时间原因，这里只介绍两种图的画法，用例图和类图。
这两种图使用的是最多的。
建立用例图：右击浏览区的USECaseModel，选择ADD Diagram，在弹出的菜单中选择Use Case Diagram，就会建立一个用例图，默认名字为UseCaseDiagram1，这时候默认就会在工作区打开用例图的画板，在这上面就可以建立模型了。
可以看到用例图的工作区：建立类图：建立类图的方法和建立用例图的方法是一样的，这里将不再赘述。
3、添加对象：添加对象有两种方法第一种：点击工具栏中的对象，然后在工作区中拖动。
输入对象的名称，可以到属性区修改属性。
用例的添加也是一样的。
第二种：右击UseCaseModel，选择ADD，在弹出的菜单中选择Actor或者UseCase等，在浏览区就会出现对应的对象，编辑好属性后把对象拖动到工作区就可以了。
对象会添加到这里，把对象直接拖到工作区：添加完对象就可以建立联系，联系常有的是直接联系，DirectedAssociation和继承，Generalization。
在工具栏中选中后，点在Actor上，然后拖动到用例上就可以了，继承的联系是点在父用例上，拖到子用例就可以了。
这样基本上就可以满足建立用例图的需要了。
对于类图，方法基本是相同的，不同的是类图里面有不同的对象。
双击浏览区中的Class Diagram，就会看到类图的工作区，可以用上述方法添加对象了，基本上都是一样的。
StartUml使用简单说明
2. StarUML建模基本过程（1）添加新项目新建“New Project By Approach”项目，在弹出的对话框中，选择“Empty Project”（空项目）选项并且单击OK按钮，如图9.22所示。
图9.22新建项目方式（2）添加模型在右边的模型资源管理器(Model Explore r)框中选定“无标题”(Untitled)模型。
通过“Model”主菜单或在“无标题”上右击，在快捷菜单中选择“Add Mode l”选项，如图9.23所示。
图9.23添加模型（3）添加类图在“Model”主菜单或右击快捷菜单添加类图选择“Add Diagram”菜单的“Class Diagram”选项，如图9.24所示。
图9.24 添加类图（4）设置Profile通过“Model”菜单中的“Profiles”子菜单去设置工程所需的Profile。
这决定了工程所使用的规则和约定。
其中UML Standard Profde必选，然后根据要生成的代码类型，选择C++ Profile、C# Profile或者Java Profil e选项，如图9.25所示。
图9.25设置Profile（5）创建图在StarUML中提供了常用的9种图，包括类图、用例图、顺序图、协作图、状态图、活动图、组件图、部署图、组合结构图。
（6）保存项目这时保存项目到物理文件，这样在出现问题时，就不会丢失信息，也可以随时加载项目文件。
从“File”菜单，选择“Save”，并选择保存项目的路径和保存的项目文件格式为“*.uml”。
现在，StarUML中新建好的空项目如图9.26所示。
图9.26新建好的空项目3.正向工程，生成C#或Java代码例如，生成JA V A代码，单击主菜单的“Tools”，选择“JA V A”子菜单中“Generate Code”菜单项，如图9.27所示。
（1）从对话框中选择相应模块（这里可能是“Modell”），单击Next按钮；（2）为了使所选模块或者图标的所有类都生成代码，选择“Select All”选项然后单击Next按钮；（3）选择一个有效的输出目录，然后单击Next按钮；（4）现在StarUML将从图产生代码，点击“Finish”退出对话框；（5）生成.java的代码文件，可以编辑生成的代码，以增加应用。
StarUML使用教程
StarUML使用说明-指导手册原著：Stephen Wong 翻译：火猴1.综述StarUML是一种生成类图和其他类型的统一建模语言(UML)图表的工具。
这是一个用Java语言描述的创建类图的简明手册。
StarUML(简称SU)，是一种创建UML类图，并能够自动生成Java的“stub code”的工具。
SU也可以做JAVA逆向工程，以产生相应的UML图表。
在本教程中，我们将使用SU设计一个pizza饼。
执行下列步骤，可以创建如下面所示的UML图。
SU可以生成反映类结构的代码，而不是任何对象的具体行动。
因此，在使用SU创建图表后，你会为此stub code添加剩余的功能性代码，填写每种方法本来应该做的事。
2.安装首先，我们必须先安装将要使用的软件。
StarUML ，是一个开放源码软件，遵循GPL协议许可（GNU公共许可证），并免费提供下载。
3.启动安装以后就可以启动该程序。
4.添加新工程然后，一个名叫：New Project By Approach的对话框会弹出。
选择“Empty Project”并且按下"确定"。
这里建议你不要勾选"设置为默认的做法" 复选框。
5.选择模块在右边的“Model Explorer”框中选定“Untitled”模块。
6.添加模块通过“Model”主菜单，或右击选定的模型，可以" Add/Design Model "7.添加类图通过“Model”主菜单，或右击选定模型，可以“Add Diagram/Class Diagram”：8.设置profile通过“Model/Profile...”菜单去设置工程所需的profile。
这决定了工程所使用的规则和约定。
一定要包含"Java Porfile"这一项目。
9.保存工程立即就保存工程，这样在出现问题的时候，您就不会丢失信息。
从“File ”菜单，选择“Save”，并选择一个地方以保存工程。
UML建模工具软件StarUML从入门到精通——如何应用StarUML创建UML类图的应用示例
6、在类图中在添加其它相关的类
（1）主要包括PCCompute、CPU、HDDisk、Print、ComputUser、 Data等类
（2）熟悉类之间关系的功能按钮
7、设置PCCompute和Compute之间的泛化与特化关系
在左边的Toolbox面板中点击Generalization按钮，然后 从PCCompute类拖到Compute类并松开，将自动地创建出 PCCompute类和Compute类之间的泛化与特化关系。
（1）关联的重数相关的工具选项 （2）设置ComputUser和Compute之 间的关联关系
11、设置Data和Compute之间的依赖关系
点击左边Toolbox工具箱中的Dependency工具按钮，然后 在点击Compute类并拖到Data类后松开，将自动地创建出Data和 Compute之间的依赖关系。
（3）再添加一个名称为oneUSBDevice的USB类型的静态成员属性
（4）再添加剩余的成员属性 属性名称为hpPrinter、类型为Printer；属性名称为 oneHDDisk，类型为HDDisk。
5、为Compute类添加相关的成员方法
（1）添加一个抽象的成员方法
（2）抽象方法名称为calculateData()
如何应用StarUML 创建UML类图的应用示例
ห้องสมุดไป่ตู้
1、在项目中添加类图
右击右边的“Design Model”树形节点，在弹出的快捷菜 单中选择“Add Diagram”子菜单项目，然后再进一步地选择其 中的“Class Diagram”添加类图的子菜单。
2、设置该类图的名称为“计算机组成部件及相互关系的类 图”
12、最终的结果类图
staruml建模指南
staruml建模指南staruml建模指南StarUML建模指南1. 启动，建立project。
选择default即可。
2. 进入主界面，各部分功能如下所示:模型浏览区，分为用例模型、分析模型、设计模型、实现模型、部署模型五部分建模区，相当于一张图纸，从左侧区域选择建模符号，在此绘制模型即可。
建模符号区，是构成UML模属性浏览区，当选中某一模型或型的基本要素模型元素时，它的所有属性都在这里展示，可以修改3. 首先创建用例模型。
在模型浏览区的<>树节点上点击右键，选择AddDiagram、Use Case Diagram，并为新建立的图命名。
4. 此时，左侧建模符号区展现了用例模型的基本要素用例参与者通讯关联(双向)通讯关联(单向)泛化关系(actor之间、用例之间)Include关系(用例之间)Extend关系(用例之间)5. 选中某种建模符号，在绘图区单击，即可建立相应的模型要素。
对其进行命名，并可在右下角的属性区修改属性。
6. 接下来建立分析类图。
在模型浏览区的<>节点上点击右键，选择AddDiagram、Robustness Diagram，并为新建立的图形命名。
此时左侧符号区展示了分析类图的要素。
从用例模型实体类的菜单里，控制类可以将已有边界类的actor拖拽关联关系进建模区选中某个类，可以在这里修改它的版型(边界类、控制类、实体类)7. 建立领域类图。
在模型浏览区的<>节点上点击右键，选择Add Diagram、Class Diagram，并为新建立的图形命名。
此时左侧符号区展示了领域类图的要素。
可以将分析类图中已建立好的实体类类直接拖拽接口到建模区双向关联单向关联聚合组合继承依赖实现选中某个类或某个关系，关联类在这里可以修改它的相关信息类:名字/版型等关系:角色名、方向性、多重性等8. 建立类的属性和操作。
Step1:选中某个类Step2:点击Attribute右侧的…按钮Step3:在弹出窗口增加/删除/修改属性9. 建立时序图。
starUML使用文档
S tarUML使用文档一、建立用例图1.新建项目在StarUML中，项目是基本的管理单位。
一个项目可以管理一个或多个软件模型，它是在任何软件模型中都存在的顶级的包。
一般地说，一个项目保存在一个文件中运行StarUML程序，一个名叫：New Project By Approach的对话框会弹出，选择“Empty Project”并且按下“确定”。
2.给项目命名在右边的“Model Explorer”框中选定“Untitled”节点，这是整个工程的根节点，在下边的“Properties”框的“Title”项填写工程的名称。
3.新建模型在StarUML中，模型是包含软件模式信息的元素，右键项目根节点，在弹出的菜单中选“Add/Model”，则在根节点下新建节点“Model1”，此时可以输入模型名称，也可以选定“Model1节点”，在右侧“Properties”框的“Name”项为其改名。
4.新建用例图在StarUML中，图则是表示用户特定设计思想的可视元素的集合，右键刚才添加的模型节点，在弹出菜单中选“Add Diagram”，在展开的下级菜单中有多种图供选择，这里我们选“Use Case Diagram”，此时可以输入图名称，也选定“UseCaseDiagram1”节点，在右侧“Properties”框的“Name”项为其改名。
5.创建角色在左侧的“ToolBox”中的“UseCase”栏，选择“Actor”图标，然后左键单击diagram窗口的某处，则创建了一个新的角色，双击可为其改名。
6.创建用例在左侧的“ToolBox”中的“UseCase”栏，选择“UseCase”图标，然后左键单击diagram 窗口的某处，则创建了一个新的用例，双击可为其改名。
7.创建角色与用例的关联关系在左侧的“ToolBox”中的“UseCase”栏，选择“Association”图标,然后左键单击用例图中的“注册用户”角色，拖拽至“登录”用例，这样将“注册用户”与“登录”用例关联起来。
staruml 构造方法
staruml 构造方法StarUML是一款流行的UML建模工具，它提供了多种构造方法来帮助用户快速创建和编辑UML图形。
下面将介绍一些常用的构造方法。
1. 创建类图在StarUML中，创建类图的方法非常简单。
首先，打开StarUML并选择“文件”>“新建”>“类图”。
然后，从左侧的工具栏中选择“类”工具，并在画布上单击鼠标左键以创建一个新的类。
接下来，您可以使用工具栏上的其他工具来添加属性、方法和关系等。
2. 添加属性和方法在StarUML中，添加属性和方法也非常容易。
要添加属性，只需在类图上单击鼠标右键并选择“属性”选项。
然后，在弹出的对话框中输入属性的名称、类型和可见性等信息。
要添加方法，同样在类图上单击鼠标右键并选择“方法”选项。
然后，在弹出的对话框中输入方法的名称、参数和返回类型等信息。
3. 创建关系在StarUML中，创建关系也非常简单。
要创建关系，首先选择两个类并将它们拖到画布上。
然后，从左侧的工具栏中选择“关系”工具，并在两个类之间单击鼠标左键以创建一个新的关系。
接下来，您可以使用工具栏上的其他工具来设置关系的类型、名称和方向等。
4. 使用模板在StarUML中，使用模板可以帮助您快速创建和编辑UML图形。
要使用模板，首先选择“文件”>“新建”>“模板”选项。
然后，在弹出的对话框中选择您想要使用的模板类型，并按照提示输入必要的信息。
接下来，您可以使用模板中提供的类、属性、方法和关系等来创建和编辑UML图形。
总之，StarUML提供了多种构造方法来帮助用户快速创建和编辑UML图形。
无论您是初学者还是专业人士，都可以使用这些方法来提高工作效率和图形质量。
idea staruml 使用
idea staruml 使用使用Idea StarUML进行软件建模Idea StarUML是一款功能强大的软件建模工具，它能够帮助软件开发人员更加高效地进行软件设计和建模。
在这篇文章中，我们将介绍如何使用Idea StarUML进行软件建模的基本步骤和常用功能。
一、概述软件建模是软件开发过程中非常重要的一环，它可以帮助开发人员更好地理解需求、设计系统结构和编写代码。
Idea StarUML是一款基于UML（统一建模语言）的建模工具，它提供了丰富的功能和工具，可以帮助开发人员进行各种类型的软件建模。
二、安装和配置我们需要下载和安装Idea StarUML。
它支持多个操作系统，包括Windows、Mac和Linux。
安装完成后，我们可以根据需要进行配置，例如设置默认语言、界面风格等。
三、创建项目在使用Idea StarUML之前，我们需要创建一个新项目。
在Idea StarUML的主界面上，我们可以选择创建一个新项目或者打开一个已有的项目。
创建新项目时，我们需要指定项目的名称、路径和类型等信息。
四、绘制用例图用例图是软件建模中最常用的一种图表，它可以帮助开发人员识别系统的功能需求和行为。
在Idea StarUML中，我们可以通过简单的拖拽和连接操作来创建用例图。
首先，我们可以从工具栏中选择用例图的图标，然后在绘图区域中绘制用例的形状，最后使用连线工具连接用例之间的关系。
五、设计类图类图是软件建模中另一个重要的图表，它可以帮助开发人员分析系统的静态结构和类之间的关系。
在Idea StarUML中，我们可以通过拖拽类图的元素（例如类、接口、属性和方法等）来创建类图。
另外，我们还可以使用关系工具来表示类之间的继承、关联和依赖关系。
六、生成代码在完成软件建模后，我们可以使用Idea StarUML生成相应的代码。
Idea StarUML支持多种编程语言，包括Java、C++、C#等。
我们可以根据项目的需求选择适合的语言，并指定代码生成的目标路径。
Staruml使用方法特别详细
StarUML使用指南拷贝地址：第一章StarUML概述本章包含StarUML™概述，StarUML™ and UML 的简要介绍和StarUML™新特征及总体组织的纲要。
•什么是StarUML•主要特征•系统需求StarUML™是支持UML (Unified Modeling Language（统一模型语言))的建模平台软件。
基于UML1.4版本，提供11种不同类型的图，而且采纳了UML2.0的表示法（notation.）。
它通过支持UML轮廓（profile）的概念积极地支持UMD(Model DrivenArchitecture（模型驱动结构）)方法。
StarUML™特点在于，用户环境可定制，功能上的高度可扩充。
运用StarUML ™，顶级领先的软件模型工具之一，可以保证您的软件项目高质量、高效率。
StarUML是什么适合用户的UML工具StarUML™提供了对用户环境最大化可定制支持，通过定制所提供一些变量，可以适应用户开发方法、项目平台及各种编程语言。
真正的UMD支持软件结构是可以延续10年甚至更长时间的重大过程。
OMG(Object Management Group（对象管理组织）)想用MDA技术创建平台独立的模型，允许平台独立的模型的需求自动获取，或者平台独立的模型生成的代码自动化。
StarUML™真正实现了UML1.4标准，而且用2.0的表示法，提供UML轮廓的观念。
允许创建平台独立的模型。
通过简要的摸版文档，用户很容易得到他们的最终产品。
高可扩充及适应性StarUML™有高度可扩充及适应能力。
为扩充功能，该工具采用了插件（Add-In）框架。
它提供访问全部的模型/原模型的功能，通过COM自动化，菜单和选项也都是可扩充的。
而且用户还可以根据他们自己的方法论来创建自己的方法和框架。
该工具还可以集成任何其他的外部工具。
主要特征StarUML™具有以下新特征特征描述准确的UML标准模型StarUML™严格坚持OMG 对软件模型规定的的UML 标准规格说明。
UML建模工具软件StarUML从入门到精通——如何应用StarUML创建接口及实现类的应用示例
1、接口
（1）接口是一组外部可访问的操作，也是一个类提供给另一个 类的一组操作，它描述类的部分行为，用于为类或组件提供服务 。 （2）可以将接口看成是不含属性的特殊抽象类，其操作也没有 方法。
2、接口的UML图示形式
接口在类图中表示为一个带接口名称的小园，并标有接口 名（棒糖式接口）；
5、在该类图中再添加USBDevice接口的其它实现类 （1）实现类MP4
（2）实现类RemoveHDDisk
（3）设置RemoveHDDisk和MP4为USBDevice接口的实现类
（4）最终的结果
3、实现接口
或者
（1）接口的实现 接口与对它进行实现的模型元素（实现类）之间用一条直线 相连（它们之间是一对一的关联关系）；
或者
（2）调用该接口的类与接口之间用带箭头的虚线连接，它们之 间是依赖关系
3、在项目中再添加一个名称为“USB设备接口及实现”的 类图
4、在该类图中添加一个名称为USBDevice的接口
（1）添加一个名称为USBDevice的接口
（2）设置该接口的显示方式为“Icon with Label”的形式， 从而显示出<interface>构造形。
（3）在名称为USBDevice的接口中添加readData和writeData成 员方法
