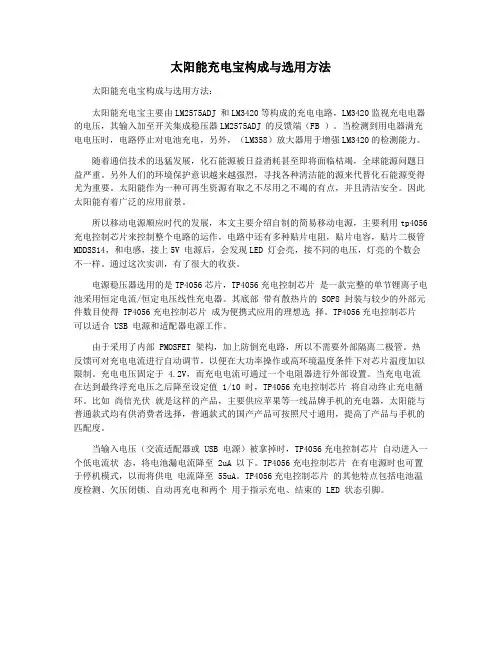

太阳能充电宝构成与选用方法

合集下载
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

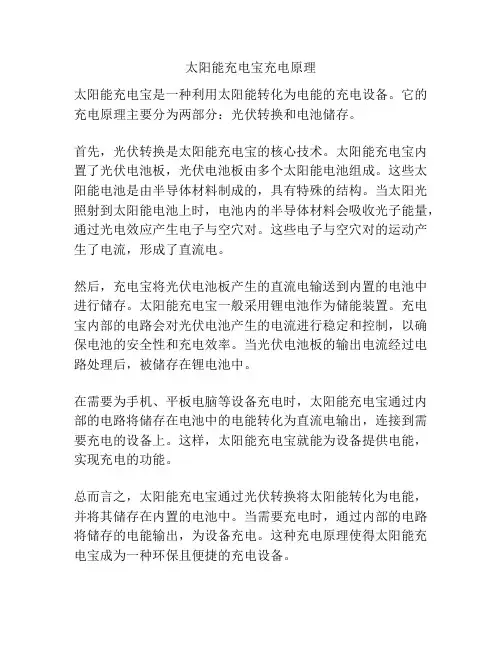

太阳能充电宝构成与选用方法:

太阳能充电宝主要由LM2575ADJ和LM3420等构成的充电电路,LM3420监视充电电器的电压,其输入加至开关集成稳压器LM2575ADJ的反馈端(FB)。当检测到用电器满充电电压时,电路停止对电池充电,另外,(LM358)放大器用于增强LM3420的检测能力。

随着通信技术的迅猛发展,化石能源被日益消耗甚至即将面临枯竭,全球能源问题日益严重。另外人们的环境保护意识越来越强烈,寻找各种清洁能的源来代替化石能源变得尤为重要。太阳能作为一种可再生资源有取之不尽用之不竭的有点,并且清洁安全。因此太阳能有着广泛的应用前景。

所以移动电源顺应时代的发展,本文主要介绍自制的简易移动电源,主要利用tp4056充电控制芯片来控制整个电路的运作,电路中还有多种贴片电阻,贴片电容,贴片二极管MDDSS14,和电感,接上5V电源后,会发现LED灯会亮,接不同的电压,灯亮的个数会不一样。通过这次实训,有了很大的收获。

电源稳压器选用的是TP4056芯片,TP4056充电控制芯片是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其底部带有散热片的 SOP8 封装与较少的外部元件数目使得 TP4056充电控制芯片成为便携式应用的理想选择。TP4056充电控制芯片可以适合 USB 电源和适配器电源工作。

由于采用了内部 PMOSFET 架构,加上防倒充电路,所以不需要外部隔离二极管。热反馈可对充电电流进行自动调节,以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于 4.2V,而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值 1/10 时,TP4056充电控制芯片将自动终止充电循环。比如尚信光伏就是这样的产品,主要供应苹果等一线品牌手机的充电器,太阳能与普通款式均有供消费者选择,普通款式的国产产品可按照尺寸通用,提高了产品与手机的匹配度。

当输入电压(交流适配器或 USB 电源)被拿掉时,TP4056充电控制芯片自动进入一个低电流状态,将电池漏电流降至 2uA 以下。TP4056充电控制芯片在有电源时也可置于停机模式,以而将供电电流降至 55uA。TP4056充电控制芯片的其他特点包括电池温度检测、欠压闭锁、自动再充电和两个用于指示充电、结束的 LED 状态引脚。
